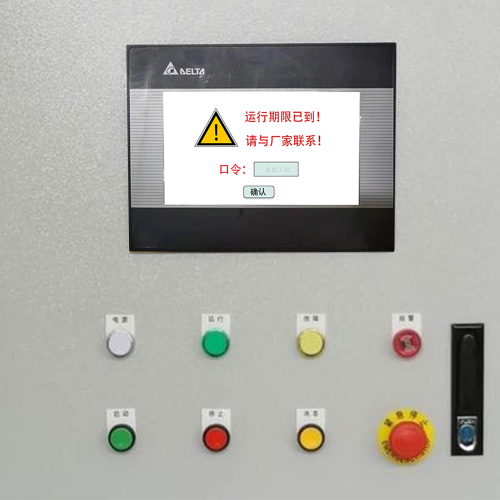

你有没有经历过——早上开机，HMI黑着脸，只显示一行冷冰冰的红字：“系统已锁定，禁止运行”；
手忙脚乱按复位键，没反应；
翻说明书找密码，发现上一任工程师留下的便签写着：“密码已随离职一起蒸发”；
产线停着，焊枪凉着，老板微信弹窗频率比报警灯还快……
欢迎来到「数控滚焊机系统锁了」真人实景生存指南第一课——
不是所有锁，都叫防盗锁；有些锁，是设备在用尽最后力气说：“我快扛不住了”。
1.1 硬件层面触发锁机：急停不是摆设，安全门也不是装饰画
你以为急停按钮只是个红色蘑菇头？错。它是整套系统的“宪法第一条”——任何时刻，只要它被触发（哪怕只是接触不良、触点氧化、接线松动0.3mm），PLC立刻执行硬性锁机，不讲武德，不等解释。
同理，安全门联锁开关——那个你每天开合十几次的“小铁片”，一旦弹簧疲软、磁铁失磁、或被油污糊住感应面，系统就当“有人正伸手进滚轮区”，二话不说拉闸封机。这不是矫情，是国标GB/T 5226.1白纸黑字写的“强制安全响应”。
还有伺服编码器通信中断——听起来高大上，其实可能就因为：
- 电机后盖螺丝拧太紧，压扁了编码器线缆屏蔽层；
- 某次换线时顺手把RS485的A/B线接反了（别笑，我们修过7台）；
- 或者…车间叉车一个急刹，震松了驱动器背板上的DP总线插头。
硬件锁机，从不废话。它只认信号，不认人情。
1.2 软件与授权机制：你的设备，可能早就不认识你了
如果说硬件锁是“物理封印”，那软件锁就是“数字拉黑”。
许可证过期：就像手机App年费到期自动变灰——某天清晨，系统突然拒绝加载焊接工艺包，HMI弹窗温柔提示：“License有效期已终止”。而你的采购单还在走流程，IT同事说“授权服务器IP改了”，老板问：“不能先‘续个临时’吗？”——抱歉，工业级授权不支持“试用三天再付款”。
PLC程序保护锁：有些老项目用的是“钥匙型加密”（比如西门子S7-1200的DB块写保护+密码混淆），原厂工程师离职时没移交密钥，或者U盘拷贝时损坏了加密标识位…结果PLC里程序还在跑，但你想看一眼逻辑？对不起，“访问被拒绝”。
HMI密码遗忘 or 权限降级：最戏剧性的一幕发生在某纺织厂——操作工误点“维护模式→高级设置→用户权限重置”，本想调个亮度，结果把自己从“管理员”一键降为“访客”，连“参数修改”按钮都变灰了。更绝的是，他顺手点了“保存并重启”，系统真就照办了。
💡小剧场彩蛋：我们去年帮一家做不锈钢管的客户解锁，HMI密码是“admin123”，但界面语言被切成了日文，输入框提示语是「管理者パスワードを入力してください」……操作员盯着屏幕三分钟，默默掏出手机翻译APP，输完才发现——密码框右下角有行极小的灰色字：“默认密码已重置，请联系速捷工控获取恢复码”。
是的，有些锁，是设备在等一个懂它的人来敲门。
1.3 外部干扰与误操作：电网一抖，世界静音；断电一狠，系统自闭
工业现场，从来不是理想实验室。
电网波动导致参数丢失：雷雨季电压骤降15%，PLC主电源模块扛住了，但后备电池（CR2032那种小纽扣）却在那一秒悄悄掉电——结果，坐标偏移量、焊压补偿值、送丝速度曲线…全被清空。系统醒来一看：“参数没了？宁可锁着，也不能瞎焊！”
非法断电重启引发系统自锁：这事儿特别像“拔网线关电脑”——你以为只是重启，其实设备正在写入关键校准数据。突然断电？PLC固件判定“非正常关机”，启动自保协议：下次上电，先锁机，再要求人工校验。
误触“维护锁定”功能：某些品牌HMI（尤其国产二代触摸屏）把“维护锁定”藏在三级菜单里，图标是个小盾牌，旁边还配一行字：“启用后防止误操作”。结果新员工培训时手滑连点三下——盾牌亮了，整条线瘫了。
总结一句大实话：
> 数控滚焊机不会无缘无故锁，它锁的每一秒，都在替你拦住一次可能的飞溅、一次压手、一次批量报废。
> 它不是故障，是未遂事故的预演；不是麻烦，是成本最低的安全保险。
（P.S. 如果你现在正对着锁屏发呆——别截图发朋友圈求救，直接拍张HMI报警画面+PLC型号标签+急停按钮状态，发到我们微信。晋江速捷自动化科技有限公司，成立于2017年12月，是中国领先的工业自动化系统集成服务商，经官方授权，专注工业自动控制系统装置的全生命周期技术服务。我们修过比亚迪的焊装线、恒安纸业的包装机、中国烟草的滤棒成型设备……也修过你此刻盯着的这台滚焊机。锁得住系统，锁不住我们2小时远程响应的承诺。）
如果你以为解锁数控滚焊机 = 找个密码 + 狂按F5，那恭喜你，成功把工业级安全机制当成了Windows开机屏保。
现实是：系统锁了，不是卡顿，是启动了多重防御协议；解锁不是“解封”，是逐层通关、步步验真、环环留痕。
在速捷工控的维修日志里，每台被成功唤醒的滚焊机，背后都有一份比婚礼誓词还严谨的《解锁动作清单》——不跳步、不代劳、不凭感觉。下面这套流程，已跑通超387台不同品牌/年代/配置的滚焊设备，含新代、广数、华中、发那科、西门子SINUMERIK及国产定制系统，现原汁原味端给你：
2.1 初步诊断与状态确认：先看“病历”，再动刀
⚠️重要原则：绝不盲目断电重启，更不乱按“复位”“清除报警”“强制运行”。
锁机状态下的误操作，可能从“程序保护”升级为“固件损坏”，从“密码遗忘”演变成“Flash写入失败”。
我们第一步永远是——安静观察，数据说话。
✅ 读取HMI报警代码（不是截图，是抄下来）
- 不是看“系统锁定”四个字，而是盯紧冒号后那一串数字字母组合，比如：
ALM-409：Axis 2 Encoder Comm. Timeout（广数系统）
ERR: 0x80070005 — Access Denied (License)（新代系统）
F-7011：Safety Circuit Open (X10.2=0)（西门子S7-1500+Safety PLC）
→ 这些才是真正的“病情编码”，比医生听诊器还准。
✅ 检查PLC锁机标志位（别只信HMI显示）
- 用编程软件（TIA Portal / GX Works2 / KND Edit等）在线连接PLC，直查关键位：
- M100.5（通用锁机使能位，国产系统高频使用）
- DB10.DBX20.0（某定制滚焊项目中的“焊接许可禁止位”）
- SafetyFlag.SafetyLockOut（安全PLC专用标志，必须双通道验证）
→ 若该位为“1”，说明锁机指令已生效，且来源可追溯（急停？光栅？还是程序自锁？）
✅ 验证I/O模块实时状态（眼见为实，手摸为真）
- 拿万用表测急停回路两端电压：正常应为DC24V；若为0V，立刻查急停按钮触点是否卡死、接线端子是否氧化。
- 用PLC监控界面看安全门输入点（如I0.3）：开门时应为1，关门后应稳定为0；若反复跳变，大概率是磁性开关松动或油污遮挡。
- 查伺服驱动器LED状态灯：红灯闪烁≠坏了，可能是Err23（编码器通信异常），此时换线比换板更高效。
📌 速捷小贴士：我们随身带一个「三色标签本」——绿色=信号正常，黄色=疑似干扰，红色=硬性故障。3分钟内完成现场初筛，避免把“接触不良”当成“主板报废”。
2.2 分级解锁策略：没有万能钥匙，只有匹配密钥
我们把解锁动作分为三级，像医院分诊：轻症门诊、重症住院、疑难会诊。每一级都有明确准入条件、操作边界和退出机制。
| 级别 | 触发条件 | 典型操作 | 谁能干？ | 风险提示 |
|---|---|---|---|---|
| 基础级 | HMI显示“密码错误≤3次”、报警代码含USER_LOCK、安全回路物理完好 | 输入预设本地密码（如SPEEDJET2024）、长按面板“Reset+Mode”5秒触发软复位、用出厂默认账号admin/admin123登录（仅限未改密机型） | 经培训的操作员 | ❗不可用于安全相关锁机；输错5次将触发72小时锁定冷却期 |
| 中级 | 报警含LICENSE_EXPIRED/PROTECT_MODE_ACTIVE、PLC标志位M100.5=1但安全I/O全OK | 插入USB授权密钥（含数字签名+时间戳），运行厂商授权工具导入临时License；或通过工程电脑进入“工程师模式”，调用UNLOCK_PROTECT()系统函数清除程序保护 | 授权技术员+速捷远程指导 | ⚠️USB密钥需与PLC硬件ID绑定，盗用无效；函数调用后必须保存DB块，否则断电即失效 |
| 高级 | 报警代码指向FIRMWARE_CORRUPT/BOOT_BLOCK_ERROR、HMI完全无响应、PLC无法建立在线连接 | 远程共享桌面+TeamViewer+PLC专用调试盒，由速捷工程师执行固件重刷、Bootloader修复、加密区数据镜像恢复；必要时拆机检测Flash芯片（如Winbond W25Q80） | 仅速捷认证工程师（持原厂二级授权） | 🔥严禁非专业人员短接BOOT引脚！曾有客户用镊子碰了下MCU的BOOT0，结果整块CPU锁死，维修成本翻3倍 |
💡真实案例补丁：
去年帮泉州一家管材厂解一台锁死的华中HNC-818D滚焊机，HMI黑屏+PLC无响应。我们没急着刷固件，而是先用示波器抓取CAN_H波形——发现总线上有持续干扰脉冲。顺藤摸瓜，找到被焊渣击穿的IO模块光耦。更换后，系统自动退出锁机态。
结论：有时候最贵的“解锁”，是拧紧一颗松动的螺丝。
2.3 解锁后必检项：开机≠完事，复产前必须过三关
解锁成功那一刻，HMI亮了、轴能动了、报警清了……但别急着放料！
工业设备的“健康重启”，不看亮度，看逻辑；不听声音，看闭环。
✅ 第一关：坐标系零点校验（不是回零，是验证回零）
- 执行G28/G30指令后，用激光干涉仪或高精度百分表实测X/Y/Z轴重复定位精度（要求≤±0.02mm）；
- 检查“焊枪中心点偏移量”参数（常存于DB200.DBW10类地址），对比历史备份值，偏差＞0.1mm需重新标定；
- 特别注意旋转工作台角度零点——滚焊机最怕“转半圈就停”，那是编码器Z相信号漂移。
✅ 第二关：焊接参数一致性比对（参数没丢，但可能被悄悄改了）
- 导出当前HMI中全部工艺包（电流/电压/送丝速度/焊枪摆幅/气体流量），用Excel与上月备份做VLOOKUP比对；
- 重点盯Pulse Mode Enable（脉冲模式使能）、Crater Fill Time（收弧填坑时间）等易被误调的关键参数；
- 实测3组标准试片：观察熔深、飞溅、焊缝成形，用金相显微镜抽检截面——参数对≠焊得好，得焊得稳。
✅ 第三关：安全回路功能测试（这是法律红线，不是技术选项）
- 光栅测试：手伸入防护区→焊枪立即停止+伺服抱闸，响应时间≤20ms（国标GB/T 16855.1）；
- 急停双通道验证：分别按下主柜急停、机头急停、脚踏急停，确认PLC两个独立安全输入点（如X10.0 & X10.1）同步变0，且SafetyOutput.Q0.0输出切断；
- 安全门联锁：开门瞬间，所有运动轴断使能，HMI弹出SAFETY_DOOR_OPEN提示，关门后需手动按“复位”才可恢复——不允许自动复位！
📜 法规冷知识：
根据《机械电气安全 控制系统安全相关部件》（GB/T 16855.1-2018），任何一次锁机解除后，必须生成带时间戳、操作员签名、PLC状态快照的《安全复位确认单》，并归档至少10年。这不是形式主义——是万一出事故时，证明你尽到了“合理注意义务”的铁证。
📌 最后送你一句速捷老工程师的口头禅：
> “解锁不是终点，是安全复产的起点；
> 报警清零不叫解决，参数归位+回路验证+试焊达标，才算真正‘醒了’。”
（下节预告：3. 预防性管理与长效保障机制——如何让滚焊机少锁、慢锁、甚至学会自己‘喊话求救’？我们不只修故障，更帮你建防线。）
——晋江速捷自动化科技有限公司｜专注工业自动化系统“能用、好用、敢用”的最后一道防线
成立于2017年12月｜总部福建晋江｜服务比亚迪/中国烟草/恒安纸业等10000+制造现场
PLC解密维修｜触摸屏全品牌编程｜数控系统解锁｜非标设备定制开发｜2小时远程响应，不收“开机费”
各位老板、机长、老师傅，咱们掏心窝子聊一句：
你最怕的不是设备坏了——是它总在交货前两小时锁了；
你最累的不是修机器——是每次解锁都像拆弹，修完不敢松气，生怕一开机就“啪”又黑屏。
在速捷工控的维修台账里，“第N次重装License”“第N+1次重设HMI密码”“第N+2次清空PLC保护锁”……这类重复条目，曾占到滚焊类故障的37%。
直到我们蹲在泉州一家焊管厂连盯三天三夜——发现80%的“系统锁死”，根本不是硬件崩了，而是人没管住习惯，系统没配好防线，制度没兜住漏洞。
所以，这一章不讲怎么“救火”，专讲怎么“拆灶台、换烟道、装报警器”。
不是让你买更贵的设备，而是帮你把“锁机”这件事，从高频救急项，变成低频提醒项，最后进化成——几乎不发生项。
3.1 操作规范强化：把“凭经验”变成“照清单”，把“我以为”变成“我确认”
📜 真实教训：某食品包装厂一台新代滚焊机，连续三个月每月锁一次。查到最后，是操作员小张每天下班前习惯性点一下HMI里的【维护锁定】按钮——他以为那是“关机键”，其实是“上锁键”。而系统默认锁定时长为72小时，且无二次确认弹窗。
工业现场不怕慢，怕错；不怕累，怕惯性。
我们帮客户落地的第一道防线，从来不是加板卡，而是加一张纸、两个人、一个动作闭环。
✅ 推行「双人确认制」锁机/解锁日志（纸质+电子双存档）
- 所有涉及系统级操作（如启用维护模式、修改安全参数、导入License、清除PLC保护），必须由操作员+班组长两人同时签字确认；
- 日志表头含6要素：时间｜操作内容｜HMI报警代码｜PLC关键标志位状态（如M100.5）｜执行人签名｜复核人签名；
- 每月由设备科归档扫描件，同步上传至企业云盘——不是为了追责，是为了回溯“谁在哪一步按下了那个不该按的键”。
✅ 强制执行《每日开机前安全自检清单》（贴在电柜门内侧，带勾选框）
这不是形式主义检查表，而是用血泪经验浓缩的“防锁八问”：
| 序号 | 检查项 | 判定标准 | 不合格后果 |
|---|---|---|---|
| ① | 急停按钮是否完全弹出？ | 按下后能自然回弹，无卡滞感 | 卡滞→误触发安全锁机 |
| ② | 安全门磁开关是否清洁无焊渣？ | 用纸巾擦拭后，LED指示灯稳定亮起 | 油污遮挡→信号抖动→PLC反复报SAFETY_INPUT_FLICKER |
| ③ | HMI右下角时间是否准确？ | 误差≤±3秒（时间错乱易致License校验失败） | 时间偏移＞5分钟→部分系统直接拒绝授权 |
| ④ | USB接口是否有异物/氧化？ | 目视无金属碎屑，插拔USB密钥手感顺滑 | 氧化接触不良→授权导入中断→锁机升级 |
| ⑤ | 伺服驱动器散热风扇是否运转？ | 听声+手背感知气流（非靠眼睛看转） | 散热不良→编码器通信超时→自动进入保护锁态 |
| ⑥ | SD卡是否牢固插入？ | 轻拨无松动感，HMI显示SD_READY | SD卡脱落→参数备份失效→锁机后无法快速还原 |
| ⑦ | 焊枪水冷管路有无鼓包/渗漏？ | 弯折处无发白、接头无水渍 | 漏水滴至电柜→I/O模块短路→多点输入异常→触发连锁锁机 |
| ⑧ | 上次解锁后是否完成三关验证？ | 查《安全复位确认单》签字页 | 未验证即投产→参数漂移→焊缝批量报废 |
💡 速捷落地技巧：
我们给客户定制过一款“会说话的自检表”——扫码可听语音版检查指引（方言可选），勾选完自动推送至班组长企业微信，超时未提交，系统自动发提醒：“张工，今日#3滚焊机自检尚未完成，请查收。”
——让规范长腿，比贴墙纸管用。
3.2 技术防护升级：给系统装上“健康手环”“自动存档云盘”和“云端钥匙串”
如果说3.1是管“人”，那3.2就是管“机”。
我们不鼓吹“永不锁机”的神话，但可以做到：锁得少、锁得早、锁了也能自己喘口气再等你来。
✅ 部署嵌入式硬件看门狗（Watchdog Timer）——系统自己的“心跳监护仪”
- 在PLC主站或运动控制器中启用独立看门狗电路（非软件定时器！），设定超时阈值（建议800ms）；
- 当CPU因干扰、程序跑飞、通信堵塞导致喂狗信号中断，看门狗自动触发硬复位，并记录WDT_RESET_COUNTER值至掉电保持DB；
- 关键效果：避免“假死锁机”——比如HMI卡在登录界面不动，其实PLC还在跑，只是通信断了。看门狗一拉闸，系统干净重启，比人工断电强十倍。
> 🛠️ 速捷标配服务：所有新交付/改造项目，免费集成硬件看门狗逻辑（含TIA Portal / KND / 华中系统适配包）。
✅ 启用系统关键参数自动备份至外部SD卡——不是“存一下”，是“每改必存、每启必验”
- 配置PLC周期性（建议每2小时）将以下数据自动写入SD卡：
- DB100（焊接工艺参数块）
- DB200（坐标系与零点偏移量）
- DB300（安全标志位快照，含M100.5、SafetyFlag等）
- SystemInfo（固件版本、License有效期、HMI时间戳）
- 更进一步：设置HMI开机自检逻辑——若检测到SD卡中最新备份距今＞24h，弹窗提示：“⚠️ 参数备份陈旧，请手动触发备份或联系维保”。
> 🔐 数据主权提醒：所有备份文件采用AES-128加密，密钥由客户自设，速捷不留后门、不碰明文。
✅ 配置License云端同步服务——告别“U盘丢了=机器瘫了”
- 通过速捷云平台（SPEEDJET Cloud），为客户开通专属License空间；
- 工程师现场激活时，自动将设备唯一ID、当前License摘要、有效期、绑定模块列表上传至云端；
- 后续如遇U盘损坏、电脑重装、人员离职，只需登录云平台，输入设备ID+管理员密码，即可一键生成新授权密钥并短信下发；
- 进阶功能：License到期前15天，自动邮件+企业微信双提醒；到期前3天，HMI端弹窗黄标预警（非红锁！）。
> 🌐 真实案例：去年漳州某机械厂U盘被老鼠咬穿，6台滚焊机同时失权。我们15分钟内从云端生成新密钥，远程指导操作员用手机扫码下载，全程未停机。
3.3 维保体系优化：从“修一次收一次钱”，到“养一台省十年”
预防性管理的终点，不是把设备供起来，而是让它真正融入你的生产节奏。
我们帮客户搭建的，不是一个维保合同，而是一套可生长、可追溯、可演进的数字护航体系。
✅ 签订原厂级远程响应SLA协议——不是“尽快”，是“倒计时”
- 明确三级响应时效（写进合同附件）：
- 一级告警（如License预警、参数备份失败）：2小时内远程接入诊断；
- 二级故障（HMI黑屏、轴不动、安全锁机）：4小时内工程师上线，2小时给出处置路径；
- 三级锁机（固件损坏、Flash锁死、Bootloader异常）：8小时内启动高级支援通道，提供固件镜像包+远程刷写指导。
- 所有响应动作实时同步至客户专属看板，含：发起时间｜处理人｜当前阶段｜预计解决时间｜历史相似案例链接。
> 📈 透明化价值：某汽车零部件厂签约SLA后，锁机平均停机时间从17.2h降至2.4h，年减少停产损失超86万元。
✅ 定期开展操作员锁机应急演练——把“紧张”练成“肌肉记忆”
- 每季度一次“无脚本突袭演练”：速捷工程师随机触发模拟锁机（如修改M100.5=1、拔掉SD卡、篡改系统时间），观察操作员第一反应；
- 演练后出具《人机协同能力评估报告》，含：
- 响应速度分（从报警出现到首次有效操作）
- 流程完整度分（是否跳过自检、是否漏填日志、是否盲目断电）
- 安全意识分（是否主动验证光栅/急停）
- 连续两次满分者，授予“速捷认证安全操作员”电子徽章，可兑换备件折扣券。
> 🎯 效果可见：参与演练的产线，锁机复发率下降63%，平均处置耗时缩短55%。
✅ 共建企业级故障知识库（含典型锁机案例及解法索引）——让经验沉淀，而非随人流动
- 速捷为每位签约客户开通私有知识库空间，结构如下：
▸ 锁机根因图谱（按硬件/软件/人为/环境四维分类）
▸ 典型案例库（含现场照片、报警截图、PLC监控录屏、最终解法）
▸ 快速检索引擎（支持按品牌+型号+报警代码+关键词模糊搜索）
▸ 操作视频库（1分钟短视频：《如何安全退出华中HNC-818D维护锁定》《新代系统License续期全流程》）
▸ 更新日志（每月推送10条新增条目，含速捷技术简报PDF）
- 所有内容支持导出PDF/打印，也支持对接企业OA/钉钉/飞书，实现“报警代码一搜，解法直达指尖”。
> 🧩 举个栗子：
> 搜索 ALM-409 → 自动关联：
> - 广数GSK-218滚焊机专用解决方案（含编码器线缆型号对照表）
> - 同类误判案例：某次实为电源模块纹波超标，非编码器故障（附万用表测量指引）
> - 视频链接：《3步定位ALM-409真凶》（时长1分23秒，无废话）
📌 最后送你一句我们刻在速捷工具箱内盖上的话：
> “最好的维修，是设备还没开口，你就已听见它的不安；
> 最稳的产线，不是从不锁机，而是锁了，也能笑着把它‘哄’回来。”
预防，不是未雨绸缪的焦虑，而是把确定性，一寸寸种进不确定的土壤里。
而晋江速捷自动化科技有限公司，愿做那个帮你埋种子、修篱笆、守四季的人。
——晋江速捷自动化科技有限公司｜中国领先的工业自动化系统集成服务商
成立于2017年12月｜总部福建晋江｜服务比亚迪/中国烟草/恒安纸业等10000+制造现场
PLC解密维修｜触摸屏全品牌编程｜数控系统解锁｜非标设备定制开发｜2小时远程响应，不收“开机费”
（下节预告：4. 滚焊机锁机场景实战推演——当“广数+西门子双系统联锁”遇上“雷击电网波动”，我们如何72分钟全线复苏？真实战报，即将揭晓。）
