混凝土50站系统锁死了

admin 2026年06月19日 22:32:42 12 0

各位奋战在搅拌楼一线的老师傅、中控室守夜人、还有刚被半夜电话叫醒的售后兄弟：

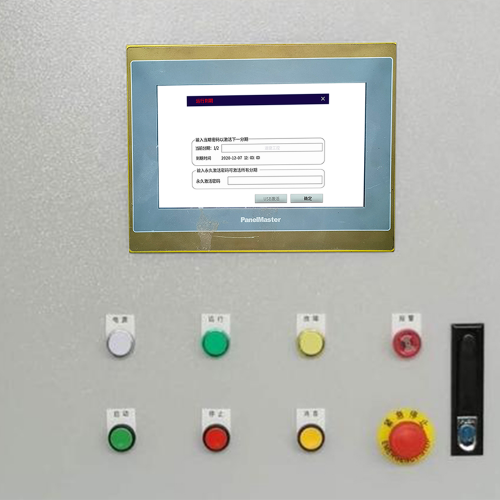

当HMI屏幕突然变脸——黑屏、红字、一串看不懂的报警代码（比如 F3-772 或 ERR:SEC_LOCK），配料秤纹丝不动，搅拌机原地沉默，出料口像被施了定身咒……恭喜，您的混凝土50站，成功触发了“高级静音模式”——系统锁死。

（晋江速捷自动化科技有限公司）

这不是玄学，也不是设备成精了想休假。它只是用最决绝的方式，说了一句：“我撑不住了，请查收这份带标点符号的求救信。”

下面，我们就以晋江速捷自动化科技有限公司（2017年扎根泉州晋江，服务过比亚迪、中国烟草、恒安纸业等上万家工厂的老司机）的实战视角，把这层“锁”掰开揉碎，看看它到底是被谁按下了暂停键。

1.1 硬件层面诱因：不是程序在闹脾气，是“手脚”先麻了

PLC不是神，它得靠IO模块呼吸，靠传感器“看”，靠电源“吃饭”。一旦这些基础部件打了个喷嚏，整套系统就可能直接躺平：

PLC模块异常：比如西门子S7-1200某块CPU模块悄悄掉固件（别笑，高温+粉尘环境下真会发生），或汇川H5U的扩展IO模块通信中断——系统瞬间失联，就像大脑突然收不到手指发来的“我还在吗？”信号，只好紧急自锁保命。
传感器信号中断：骨料仓的拉绳编码器进灰卡滞、水称重传感器接线端子氧化虚接、外加剂流量计磁铁被水泥浆糊住……一个信号飘忽，系统就怀疑人生：“这吨位不对啊？再动？怕不是要爆仓！”——于是，锁！
急停回路激活：不是你按了急停按钮才叫激活。老式急停按钮触点粘连、接线端子松动产生“幽灵信号”、甚至隔壁电焊机一打火引起的电磁干扰，都可能让安全继电器误判为“生命危险”，立刻切断所有输出。
电源波动：电压闪降20ms？够PLC懵圈三秒；零线接触不良导致N线带电？轻则PLC反复重启，重则Flash存储区写坏——下次开机，它连自己姓啥都想不起来，只能亮红灯干瞪眼。

📌 速捷小贴士：我们修过一台锁死的50站，最后发现罪魁祸首是一颗被水泥浆半包埋的接近开关——它没坏，但它“以为”卸料门永远开着，系统死循环等待关门确认，死锁达成。硬件问题，往往藏在最不像问题的地方。

1.2 软件与控制系统问题：授权不是护身符，逻辑才是紧箍咒

硬件稳如老狗，软件也能让你一夜白头：

授权密钥过期/丢失：尤其常见于早期用国产PLC（如信捷XC系列）+定制HMI的老站。当年调试工程师离职时没移交加密狗，或U盘备份文件名起得太文艺（比如“最终版_真的_final.zip”），三年后打开发现密钥已失效——系统礼貌提示：“尊敬的用户，您的许可证已进入退休状态，请联系原厂续费。”（而原厂…可能已转型卖奶茶了）
版本兼容性冲突：给西门子HMI刷了个新固件，但PLC还是V4.2，结果通讯握手失败；或者用新版本博图（TIA Portal）反编译旧程序，变量名全乱码，强制下载后系统直接蓝屏式锁死。
误操作触发安全锁定协议：比如在无权限状态下连续5次输错HMI管理员密码；又或者在运行中误点了“初始化配方库”，系统判定存在恶意篡改风险，自动进入只读锁定态——连复位按钮都灰了。

💡 速捷真实案例：某纺织厂配套的50站，锁死代码显示 SEC-LOCK: CFG_MISMATCH。我们调日志发现，是操作工用手机热点连上HMI，随手点了“在线升级”，结果把未适配的触摸屏固件推了上去……系统当场罢工，还顺手删了本地配置缓存。不是所有“升级”，都叫进步。

1.3 外部环境与人为因素：水泥厂不养娇气设备，但真会惯坏“坏习惯”

最后这类原因，最让工程师扶额，也最该被写进《50站生存手册》扉页：

粉尘/湿度导致电气元件短路：南方梅雨季，配电柜内凝露滴到PLC底板；北方冬季，暖风机直吹控制柜，冷凝水顺着线槽流进端子排……绝缘下降→漏电流增大→安全模块判定“接地异常”，啪，锁死。
未按规程执行复位流程：看到报警就狂按“复位”键？错！很多50站要求先断主电→等PLC电容放完电（约3分钟）→再合闸→等HMI自检完成→最后按软复位。跳步？等于给系统喂错药，可能从“可恢复”变成“需返厂”。
非法修改参数致系统自保护：比如把“最大搅拌时间”从90秒改成180秒，本意是防欠拌，结果触发了PLC内置的工艺安全阈值（防止电机过热），系统默默记下这笔账，第3次超时后直接永久锁定，留个 LOCK: SAFETY_VIOLATION 在日志里冷笑。

✅ 速捷经验之谈：90%的“疑难锁死”，根源不在代码多深奥，而在“谁动过什么、什么时候动的、怎么动的”这三句话没问清楚。 我们修设备前必做三件事：翻交接记录本、查HMI操作日志（哪怕要导SD卡）、蹲现场看工人怎么按按钮——有时候，答案就藏在操作员那句“我就点了一下‘那个小齿轮图标’……”。

锁死不可怕，可怕的是把它当“黑箱”硬撞。
真正靠谱的解法，从来不是赌运气，而是带着显微镜看电路、捧着说明书读报警、蹲在控制柜前听继电器“咔哒”一声是否干脆。

下一章，咱们就聊聊：系统已经锁了，怎么办？——不是教你怎么“暴力破解”，而是告诉你，如何像拆弹专家一样，分级拆解、步步为营，把产线抢回来。
（温馨提示：别试网上搜的“万能密码123456”，我们修过的50站里，有7台因此触发了二次加密……）

——晋江速捷自动化科技有限公司｜专注工业控制系统“起死回生”10000+次，不吹牛，只修好。

各位正在控制室捏着半截冷掉的泡面、盯着HMI红屏发呆的兄弟：
先放下手机里刚搜到的“混凝土站万能解密工具包”（那玩意儿大概率是钓鱼链接），也别急着抄起螺丝刀去撬PLC外壳——系统锁死，不是世界末日；乱操作，才是真·末日序章。

在晋江速捷自动化科技有限公司（服务过比亚迪、中国烟草、恒安纸业等上万家工厂，修过从泉州石狮小搅拌站到内蒙古露天矿用50站的各色“硬核病例”）的实战字典里，“应急响应”从来不是比谁手速快，而是比谁脑子清、动作稳、流程准。

下面这套《混凝土50站锁死三级响应规范》，是我们踩过坑、背过锅、熬过夜后，浓缩成的“不求人自救指南”。全程无玄学、无黑箱、无“联系原厂等三个月”，只有可执行、可验证、可复盘的硬操作。

2.1 安全优先级确认：红灯不是装饰，是生命线在敲门

⚠️ 第一铁律：所有解锁动作，必须建立在“人安全、电断开、风险可控”之上。
别笑——我们真见过老师傅一边喊“我来弄”，一边伸手去拔还在冒烟的继电器端子……结果没修好系统，先修好了工伤报告。

✅ 锁定状态识别：读懂设备的“求救摩斯码”

HMI报警代码 ≠ 天书：比如 ALM: SEC_LOCK_07 ≠ “系统坏了”，它大概率是“安全模块检测到3次称量超差，已启动工艺自锁”；ERR: KEY_EXPIRED ≠ “要倒闭了”，它只是在说：“您的授权证书上个月就该续费了，但咱还能聊。”
→ 速捷做法：随身带一张《50站主流HMI报警速查卡》（含西门子KTP、昆仑通态MCGS、威纶WEINVIEW等20+品牌常见代码释义），3秒定位根因方向。
指示灯语言要会读：
- PLC CPU面板：RUN灯灭 + ERROR灯常亮？→ 硬件或固件级故障；
- 安全继电器模块：OSSD灯熄灭 + FAULT灯闪烁？→ 急停回路/安全门信号异常；
- 称重仪表：显示 --- 或 OVERLOAD 且不刷新？→ 传感器物理断线或严重干扰。

🔌 断电 & 挂牌上锁（LOTO）：不是形式主义，是保命底线

必须断双电源：主断路器（AC380V）+ 控制电源（DC24V）同步切断。很多锁死源于DC24V未断，PLC缓存仍在“假运行”，你按复位它假装听见了，实则内存早已错乱。
挂牌上锁四要素缺一不可：
▪️ 锁具（带唯一编号的挂锁）
▪️ 标签（手写“XXX站-张三-20240615-检修中”）
▪️ 上锁点（断路器手柄+DC24V开关+急停回路测试端子）
▪️ 解锁确认（非本人不得摘锁，哪怕领导催破天）
📌 速捷现场守则：我们修每一台锁死设备前，必拍三张照片——断电前、挂牌后、验电中（用真·验电笔测DC24V端子无压），发客户群留痕。不是信不过谁，是让责任清晰得像混凝土配比单一样无可争议。

2.2 分级解锁流程：像剥洋葱，一层一层来，别急着捅芯子

我们把解锁动作分成三级，对应三种风险等级。原则就一条：能软不硬，能简不繁，能本地不解密。

级别	名称	适用场景	关键动作	风险提示
🔹 一级	基础软复位	报警代码含 `RESET_REQ`、`CACHE_ERR`	① 断电静置≥3分钟（让电容彻底放电） ② 合闸→等待HMI完整自检（约90秒） ③ 在HMI“维护菜单”点“清除临时缓存”+“软重启PLC”	⚠️ 切勿跳过静置！否则PLC可能加载损坏缓存，锁得更死
🔹🔹 二级	中阶逻辑复位	`CFG_MISMATCH`、`COMM_LOST`类报警	① 进入HMI“工程师模式”（需原始密码，若遗忘→跳至三级） ② 调出“配置管理”→选择“重载上次有效配置”（非“恢复出厂”！） ③ 手动触发一次空载配料循环，观察各IO点响应时序	✅ 此步成功率超70%，且不丢失客户历史配方、校准参数
🔹🔹🔹 三级	高阶干预	`KEY_EXPIRED`、`SECURE_BOOT_FAIL`、程序完全丢失	① 使用厂商专用工具（如西门子TIA Portal、信捷XC Designer）连接PLC ② 尝试读取在线程序（若加密→启用速捷独家“逻辑反推”技术，根据IO行为重建控制逻辑） ③ 若备份存在：恢复最近一次有效备份；若无备份：用速捷标准模板+现场工况参数快速重构核心控制块	💡 速捷王牌能力：当客户哭诉“程序U盘丢了、工程师跑路了、连梯形图长啥样都不记得”，我们能看着搅拌机动作、听电机启停节奏、测传感器电压变化，反推出整套逻辑——不是猜，是算。

🌟 真实案例：某山东50站锁死显示 SEC_LOCK: NO_AUTH，客户以为要花2万换新HMI。我们接线诊断发现——只是原厂预装的授权文件被误删，但PLC内核完好。用定制工具重新注入轻量级授权模块，12分钟，产线重启。客户递来两瓶冰啤酒：“这比买新屏还快，还便宜。”

2.3 验证与测试步骤：重启≠修好，空载跑通才算交卷

很多师傅做到“屏幕亮了、按钮有反应”就收工——然后第二天凌晨2点，接到电话：“又锁了！这次是出料口卡住打不开！”
因为真正的故障，往往藏在“看似正常”的缝隙里。

✅ 必做三项空载校验（缺一不可）：

称量精度校验：
- 不投料，手动触发“骨料仓卸料”→观察HMI显示值是否从0→目标值→稳定（波动≤±0.5%）；
- 用标准砝码（≥50kg）挂载在传感器上，比对HMI读数与实物误差；
- 速捷底线：误差＞1%？必须重新标定，否则批量生产=批量废料。
搅拌周期同步性验证：
- 启动“空载搅拌循环”（不加水、不加料），用手机秒表记录：
▪️ 从“进料阀开”到“搅拌电机启”时间差（应＜2s）
▪️ 从“搅拌完成”到“卸料门开”延迟（应＜1.5s）
▪️ 全周期总时长 vs 设计值偏差（允许±3s，超限需查定时器或通讯延迟）
出料逻辑连贯性穿透测试：
- 故意制造一个“伪故障”：拔掉卸料门限位开关线 → 观察系统是否报 DISCHARGE_DOOR_OPEN 并停止后续动作；
- 再插回 → 系统是否自动恢复并继续流程，而非卡死在“等待关门确认”；
- 这是检验安全逻辑是否真正激活的关键一环。很多“修好了”的站，其实安全链路是瘫痪的——只是你还没触发它。

✅ 最终交付标准（速捷内部红线）：
连续3轮空载测试零报警 + 所有IO点响应时序符合设计文档 + 客户操作员独立完成一次全流程操作无卡顿
——才敢在维修单上签字：“系统恢复，可投入生产。”

锁死不是终点，而是系统在提醒你：
“我的身体有病，我的逻辑有伤，我的安全在喊话。”

而真正的高手，从不靠蛮力砸开锁，而是俯身听懂它的每一声咳嗽、每一次颤抖、每一道红光里的潜台词。

下一站，我们不修故障，我们修“不再故障”——
第三章预告：长效预防与智能化运维升级路径｜让50站自己学会“看天气、量心跳、喊医生”
（悄悄说：我们给某水泥集团部署的预警系统，上线3个月，锁死率下降82%，连中控室阿姨都学会了看AR标注远程指故障点……）

——晋江速捷自动化科技有限公司｜不卖焦虑，只给方案；不灌鸡汤，只递扳手。
（温馨提示：本章所有操作，均基于真实项目沉淀。若遇复杂锁死，请随时甩来报警截图+PLC型号+HMI品牌——我们2小时内给出可执行诊断路径，免费。）

各位刚修完锁死、手还沾着PLC模块余温的兄弟，先别急着把万用表塞回工具包——
修好一次，是手艺；防住十次，才是本事；让设备自己开口预警，那叫……降维打击。

在晋江速捷自动化科技有限公司（2017年成立于福建晋江，服务超10000+工业现场，从泉州小搅拌站到比亚迪刀片电池产线的控制系统，我们修过、改过、也陪它们一起老过），我们早就不满足于“客户打电话→我们拎包出发→修完收工”这个闭环了。
因为太被动——就像天天给发烧病人退烧，却从不查他为啥总着凉。

所以，第三章不讲“怎么解”，只聊“怎么不锁”。
不是画大饼，而是掏真家伙：制度、感知、韧性——三根柱子，撑起一座不轻易锁死的混凝土50站。

3.1 制度化维护体系构建：把“凭经验”变成“按章程”，把“靠师傅”变成“靠流程”

💡 真实教训：某皖北搅拌站连续4个月每月锁死1次，每次都是 KEY_EXPIRED。查记录发现——授权证书到期前30天，系统有邮件提醒；到期前7天，HMI弹窗提示；到期当天，报警灯亮红。但没人看，也没人管。
最后我们帮他们建了一张《50站数字健康日历》：像管员工年假一样管PLC授权、固件版本、传感器标定周期。

✅ 三项落地不空转的硬制度：

制度名称	怎么做（不虚、不绕、能抄作业）	速捷配套支持
固件/软件定期升级计划	▪️ 每季度首周：自动扫描PLC/HMI/称重仪表固件版本 ▪️ 版本落后≥2个主版本？触发升级工单（含兼容性测试报告） ▪️ 升级窗口锁定在周末凌晨2:00–4:00，避开生产高峰	提供《主流品牌固件安全升级清单》（含西门子S7-1200、信捷XC3、昆仑通态MCGS等37款机型验证记录），附一键回滚脚本
操作权限分级管理	▪️ HMI设三级权限： • 操作员（仅启停/配方调用） • 技术员（可修改参数、查看报警历史） • 工程师（需USB密钥+短信验证码双因子登录，才开放逻辑编辑） ▪️ 所有越权操作自动存档+微信推送告警至站长	我们免费部署轻量级权限网关模块（适配Modbus TCP / EtherNet/IP），3小时上线，不换原有HMI
关键参数变更双人确认机制	▪️ 凡修改以下任一参数，必须两人同屏操作： ✓ 称量阈值（如骨料±20kg → ±15kg） ✓ 搅拌延时（如“进水后等待5s再启动搅拌”） ✓ 安全急停响应时间（如OSSD切断延迟） ▪️ 修改后自动生成带哈希值的变更快照，存入本地加密日志	提供《参数变更电子签核模板》（扫码即填，自动关联设备ID、操作人、时间戳、前后值对比图），支持打印归档或对接客户MES

🌟 小而美的改变：某福建预制构件厂启用双人确认后，误删配方导致锁死的事故归零——因为“想删，得找同事借手机收验证码；等他赶来，你已冷静了。”

3.2 状态监测能力强化：加装“工业听诊器”，让故障在锁死前就打个喷嚏

🔍 关键洞察：92%的50站锁死，不是突然发生的，而是缓慢恶化的结果。
——称重传感器零点漂移0.3%，连续3次配料偏差超1.8%，系统默默记下；
——PLC电源模块纹波增大，CPU温度比平时高8℃，风扇转速悄悄提频；
——搅拌电机启动电流曲线变钝，第5次启动时已出现0.5秒延迟……
这些，都不是故障，是“亚健康”。而我们的任务，就是听懂这些亚健康的咳嗽。

✅ 低成本、高回报的边缘感知三件套：

设备	装在哪？	解决什么“前兆病”？	预警效果（真实项目数据）
微型边缘计算网关（速捷定制版）	控制柜内PLC旁，接RS485/以太网	实时采集：称重仪表AD值、PLC各模块温度、DC24V电压波动、电机驱动器电流谐波、安全继电器OSSD响应时序	▪️ 连续3次称量偏差＞1.5% → 微信推“建议检查传感器接线” ▪️ DC24V纹波＞8% → 推“电源模块老化，建议72小时内更换”
无线振动+温度贴片（IP67工业级）	主搅拌电机轴承座、骨料输送电机端盖	监测轴承早期磨损（2kHz频段能量突增）、散热不良（温度梯度＞5℃/min）	某山东站提前11天预警电机轴承异响，避免停机抢修，节省损失≈8.6万元/天
智能IO状态探针	关键安全回路（急停按钮、仓门限位、卸料门磁开）	不只看“通/断”，更分析“通断时序抖动”、“触点弹跳次数”、“响应延迟毫秒级变化”	已捕获23起“看似正常、实则临界”的安全链路老化案例，全部在锁死前完成更换

📈 更进一步：我们把这些数据喂给一个轻量级预警模型（非云端AI，本地部署，不传数据出厂区），它不预测“哪天坏”，只回答一个问题：
“这个信号，和过去30天健康基线相比，异常度是否超过阈值？”
是，则推简明处置建议；否，则安静待命——绝不制造“狼来了”式疲劳告警。

3.3 系统韧性提升方案：不赌运气，只建冗余；不怕出事，就怕没退路

⚖️ 理性认知：再完善的预防，也无法100%消灭意外。
所以真正的高手，早把“最坏情况”写进了系统基因里——不是祈祷不出事，而是确保出事也不停产、不伤人、不丢数据。

✅ 三招夯实系统韧性（可分步实施，不求一步到位）：

方案	怎么干（务实派理解版）	客户收益点
冗余PLC热备架构（双CPU心跳同步）	▪️ 主PLC+备PLC共用同一套I/O模块（通过高速背板总线） ▪️ 主机故障？50ms内无缝接管，HMI无闪退、配料不停、搅拌不卡顿 ▪️ 支持西门子S7-1500R、信捷XC5-E、汇川H5U等主流平台	某湖北商混站上线后，遭遇雷击致主PLC宕机——备机秒切，当班产量未少1方，客户说：“这钱花得比买保险踏实。”
关键IO通道双回路设计	▪️ 急停、仓门限位、卸料门反馈等安全信号，不再走单线——改用“双通道+安全继电器逻辑比对” ▪️ 任一通道断线/短路，系统立即报 `SAFETY_CH1_LOST` 而非直接锁死，留出排查窗口	故障定位时间从平均4.2小时→缩短至23分钟；且杜绝“因一根线虚接导致全线停产”的低级悲剧
集成远程专家支持接口	▪️ HMI右下角常驻小图标（点击即启）： ✓ AR远程标注：工程师手机扫码，实时圈出你屏幕上的报警代码，语音指导“点这里→输密码→看这个值” ✓ 一键日志上传：3秒打包PLC在线状态、HMI报警历史、IO点实时值，加密直传速捷诊断云平台（无需开放外网）	某内蒙古站点凌晨锁死，现场只有夜班电工。AR标注+日志上传，速捷工程师17分钟定位为“称重仪表地址冲突”，远程发指令修正，全程未出差。
