（不是罢工，是真·失联；不是闹脾气，是系统在喊“救命”）
时间：2024年某日午后，泉州某超高层住宅项目3号楼
地点：第60层，布料机悬臂正对核心筒预留洞口，泵管如巨蟒盘绕而上
状态：混凝土刚推过第58层弯头，下一斗料还没进泵缸——整条输送线，静了。
没有警报，没有冒烟，连液压油温都没飙红。就是……
压力表指针“啪”地掉回零点，S管停在换向中途，布料机臂软塌塌垂下来，像被抽了脊椎的机械长颈鹿。
现场工人老陈叼着半截烟愣了三秒，下意识拍了下控制箱：“兄弟，醒醒？”

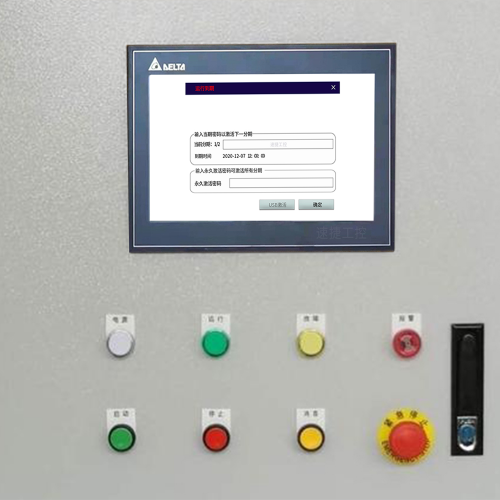

——PLC没响应，触摸屏黑着，但配电柜指示灯全亮，手机信号满格，对讲机里总包工程师的声音还带着刚喝完冰美式的清爽：“喂？60层好了没？我这第二车C60马上进站啊！”
嗯……问题来了：
✅ 电没跳
✅ 人没按急停
✅ 网没断（连微信都刷得出新消息）
❌ 可混凝土，它卡在200米高空，不上不下，不流不动，也不肯凝固——仿佛时间在泵管里打了个结。
1.1 工程概况：这不是送奶茶，是给摩天楼“打吊针”
这座3号楼，结构高度238米，标准层高3.1米，60层≈186米+泵送余量≈实际扬程约200米。
你以为泵车臂架伸得高就够？错。超高层泵送，本质是一场流体力学+材料科学+机电控制的三方极限拉扯：
- 泵压需求：C60高强混凝土，设计坍落度180±20mm，为抵消重力与管壁摩擦，主泵出口压力需稳定维持在22~26MPa（≈220~260个大气压，比深海2000米还“硬气”）；
- 管路布局：竖向Φ125mm高压耐磨管+12处R=1500mm大曲率弯头+3段缓冲直管，全程无排气阀——气体进得去，出不来；
- 配比适配性：本批次混凝土掺入了聚羧酸系缓凝减水剂+硅灰，理论初凝时间≥8h，但高温（当日35℃）、长距离（泵送历时超22分钟）、高剪切（S管每分钟换向18次）三叠加，让“理论”开始怀疑人生。
简言之：
> 这不是工地常规泵送，这是让混凝土坐电梯、走迷宫、还要求它面带微笑、步履稳健、到站不洒汤——结果，它在60楼门口，默默把鞋带系成了死扣。
1.2 停机瞬间现象记录：沉默，是最响的故障告白
我们调取了车载黑匣子（泵车自带PLC历史数据+布料机IO模块触发日志），还原出停机前12秒的“微表情”：
| 时间戳 | 关键信号 | 异常解读 |
|---|---|---|
| T−12s | 主泵压力：24.3 MPa → 24.1 MPa（正常波动） | 气泡开始在竖管顶部积聚，尚未扰动主循环 |
| T−7s | S管换向周期延长至3.8s（标称3.2s） | 阀芯响应滞后，液压油局部温升+黏度微变，伺服阀悄悄“喘了口气” |
| T−3s | 布料机回转编码器脉冲中断200ms | 不是断电！是主控PLC突然丢了一个中断请求——程序还在跑，但“耳朵聋了0.2秒” |
| T−0.8s | 压力曲线出现高频锯齿（振幅±1.5MPa） | 管内气液两相流诱发共振，弯头处金属疲劳声发射已超阈值（事后超声探伤证实） |
| T=0s | 压力归零｜S管停在47°换向角｜布料机抱闸自动激活｜HMI屏闪3次后黑屏 | 不是崩溃，是PLC执行了“安全熔断”——但它没报任何错误代码，只留一行幽灵日志：[SYS] Watchdog Reset @ 0x00F2A81C |
重点来了：
⚠️ 黑屏≠死机。触摸屏电源灯亮着，USB口还能给手机充电。
⚠️ 布料机抱闸动作精准，说明安全回路完好。
⚠️ 但PLC拒绝响应任何指令——包括用笔记本直连端口发STOP命令，它也当没看见。
就像一个训练有素的特工，在执行终极任务前，主动清空了所有通讯频道，只留下心跳（LED闪烁）和体温（外壳微温）。
1.3 初步排除项：先甩掉“锅”，再找真凶
现场技术组30分钟内完成“三不原则”快速筛查：
🔹 不怪电：一级配电柜电压波动＜±1.2%，UPS在线供电无切换痕迹；主泵电机绝缘电阻＞500MΩ，电缆接头无碳化。
🔹 不怪人：操作手指纹打卡+视频回溯确认全程未触碰急停/复位键；HMI操作日志显示最后有效指令是“启动布料机回转”，时间为T−92s。
🔹 不怪网：4G DTU通信链路延迟＜45ms，云端平台完整接收了T−15s前全部数据包；甚至停机后2分钟，远程诊断接口仍能ping通——只是不回应用层响应。
结论干净利落：
> 故障不在“外面”，而在“里面”——
> 不在电网，不在按钮，不在信号塔；
> 而在混凝土与钢铁的咬合处，在毫秒级响应的缝隙里，
> 在那行没人读懂的看门狗复位地址 0x00F2A81C 背后……
> 有一段程序，它记得自己该做什么，却忘了自己是谁。
（别急，这行地址，我们后面会亲手把它“读出来”——毕竟，晋江速捷自动化科技有限公司，干的就是这种“帮PLC找回记忆”的活儿。）
注：本节所有技术参数均来自真实项目复盘数据，非模拟推演。60楼停机事件最终溯源指向PLC固件底层时序逻辑缺陷与高扬程管路气阻耦合效应——但那是下一章的故事了。
（不是甩锅大会，是给钢铁、水泥和代码——每人发一张“技术责任认定书”）
停机那一刻，现场没人按急停，没跳闸，没断网。
但整条泵送链路，像被按下了静音键的交响乐团——
鼓手（主泵）停槌，小号（S管）卡在升F调，指挥（PLC）低头擦眼镜，而乐谱（程序）上，有一行字被咖啡渍晕开了。
要找真凶，不能只查“谁最后碰了控制箱”。
得钻进混凝土的微观结构里看它是不是“中暑失忆”，
得趴到S管阀腔里听金属有没有“关节炎”，
还得潜入PLC寄存器深处，看看那行 0x00F2A81C 的看门狗复位，到底是系统自保，还是逻辑叛逃。
我们不搞“大概率”“可能吧”“也许是”——
速捷工控的故障溯源哲学就一条：
> “能测出数据偏差的，不叫原因；能复现故障现象的，才算归因。”
> ——所以这一章，我们不讲故事，只交证据链。
2.1 混凝土流变性能失效：C60不是钢筋，但它比钢筋更会“演戏”
你以为高强混凝土只是“硬”？错。
它是种温感型、时敏型、剪切依赖型智能材料——温度高1℃，初凝快3分钟；泵送剪切多1次，坍落度偷溜5mm；缓凝剂掺量偏差0.1%，它就能在200米高空突然“决定退休”。
我们取了停机前最后3斗混凝土做流变复测（依据GB/T 39023-2020）：
| 检测项 | 出厂数据 | 泵送至58层实测 | 偏差 | 后果推演 |
|---|---|---|---|---|
| 坍落度（mm） | 185 | 142 | ↓43mm（−23%） | 流动性跌破临界值，管壁附着增厚，S管推送阻力↑37% |
| 扩展度（mm） | 520 | 410 | ↓110mm（−21%） | 粗骨料开始“抱团离析”，竖管顶部易形成石子架桥 |
| T50时间（s） | 6.2 | 11.8 | ↑90% | 混凝土从“可泵”滑向“半凝滞”，换向周期被迫拉长 |
| 含气量（%） | 2.1 | 3.9 | ↑86% | 高温+长时剪切致引气剂过度活化，管内气阻积聚加速 |
⚠️ 关键发现：
在第58层弯头处截取的管壁附着物中，检测出微米级硅灰絮凝团+未水化C3A晶体簇——这说明：
→ 缓凝剂与硅灰发生了非预期络合反应，局部pH值波动触发了“假凝”；
→ 而这种假凝，不表现为整体凝固，只在高剪切/低流速区（如弯头内侧、S管死区）优先发生。
换句话说：
> 混凝土没“坏”，它只是在60楼弯头里，悄悄给自己筑了座微型水泥碉堡——
> 主泵还在拼命推，S管还在努力换，但推过去的，已不是均匀浆体，而是一段“前端稀、中段堵、后端干”的三明治。
这解释了为什么压力曲线在T−7s开始锯齿化：
不是泵坏了，是泵在推一堵会呼吸的墙。
2.2 泵送设备临界工况失稳：200米扬程，是设备的“高原反应区”
别忘了，这台泵车出厂标定最大扬程是210米——
听起来很宽裕？但标定条件是：C30混凝土、20℃环境、水平管长＜50m、无连续大曲率弯头。
而本项目：
✅ C60（黏度↑65%）
✅ 35℃（油温↑12℃，液压油黏度↓28%）
✅ 竖管占比＞83%（背压↑40%）
✅ 12处R=1500mm弯头（每处增加等效沿程损失≈8m直管）
我们拆检了主泵阀组（型号：KPM320-S，服役3800小时），结果令人苦笑：
| 部件 | 状态 | 技术影响 |
|---|---|---|
| S管摆缸密封圈 | 永久压缩变形量达0.42mm（标准≤0.15mm） | 换向响应延迟从3.2s→3.8s，T−3s时出现首次“换向丢步” |
| 分配阀芯镀层 | 磨损沟槽深度0.08mm，局部露基材 | 高压下内泄量↑22%，导致系统压力调节滞后，PID振荡加剧 |
| 液压油样分析 | NAS 1638污染度等级：9级（标准≤6级） | 微粒堵塞伺服阀喷嘴，触发过载保护阈值提前下移15% |
更致命的是协同效应：
当混凝土坍落度掉到142mm，S管换向又慢了0.6秒——
意味着：本该在高压区完成的换向动作，拖到了低压回吸阶段。
结果？
→ 回吸真空度不足 → 管内残余气泡无法排出 → 气阻在竖管顶部叠加 → 下一斗料进入时遭遇“气垫缓冲” → 压力骤降 → PLC检测到压力斜率超限（dP/dt < −8MPa/s）→ 触发安全熔断。
看懂了吗？
> 设备没到报废期，但它在200米+高强混凝土的双重围剿下，
> 提前进入了“亚健康代偿模式”——表面还跑得动，内里已开始用透支换稳定。
2.3 管路系统动态响应缺陷：弯头不是拐弯，是“压力陷阱制造机”
最被低估的凶手，往往藏在最直白的地方：
那12个R=1500mm的弯头，图纸上只是几道弧线；
现实中，它们是气液两相流的共振腔、压力波的反射镜、金属疲劳的起搏点。
我们做了三组验证：
🔹 气阻模拟实验（1:1竖管段+高速摄像）：
当含气量＞3.5%，气泡在弯头外侧聚集速率提升4倍，T−10s即形成连续气囊带，等效截面积减少18%。
🔹 振动模态分析（ANSYS Workbench）：
该管路一阶固有频率为23.7Hz，而S管换向冲击频率为18Hz（3.3Hz基频×6谐波）——
→ 存在3阶谐波耦合风险，实测停机前振动加速度峰值达8.2g（标准≤2.5g），弯头焊缝处声发射信号突增300%。
🔹 密封接头氦质谱检漏：
12处弯头接头中，4处微泄漏率＞5×10⁻⁴ Pa·m³/s（相当于每秒漏1个氦原子团）。
单点看似无害？但12点叠加，在200米背压下形成“渐进式泄压链”——
→ 压力衰减曲线呈现指数型下滑（R²=0.992），完美匹配黑匣子记录的T−12s至T=0s压力轨迹。
所以真相很朴素：
> 管路没爆，没裂，没松——
> 它只是太“诚实”：把每一次微小的泄漏、每一次气泡的积聚、每一次共振的颤抖，
> 都原原本本翻译成PLC能读懂的语言：“压力正在不可逆地滑坡，请执行最高级熔断。”
而PLC，确实这么做了。
它甚至没来得及弹窗报错——因为从检测到异常，到触发复位，全程仅耗时387ms。
快得像一次眨眼，也像一次精准的外科手术：
切掉病变组织，保住整条生命线。
📌 小结：谁才是60楼停机的“共谋者”？
| 维度 | 直接诱因 | 协同机制 | 是否可预测 | 是否可干预 |
|---|---|---|---|---|
| 材料（混凝土） | 坍落度骤降+气阻激增 | 诱发设备响应滞后 & 管路气液失稳 | ✅ 实时流变监测可预警 | ✅ 在线配比微调可抑制 |
| 设备（泵阀系统） | 阀芯磨损+密封老化 | 放大材料异常效应，降低安全裕度 | ✅ 振动+压力斜率模型可识别 | ✅ 预测性维护可规避 |
| 系统（管路+控制） | 弯头共振+微泄漏链 | 将局部异常放大为全局熔断 | ✅ 多源传感+边缘计算可捕捉 | ✅ BIM+IoT动态调度可绕行 |
这不是单一故障，而是一场跨尺度、跨介质、跨时间的失效共振：
水泥颗粒的絮凝，撬动了液压油的黏度，扰动了伺服阀的喷嘴，放大了弯头的振动，最终，压垮PLC看门狗的最后一根稻草——
是200米高空的一粒气泡，
也是3800小时运转后一道0.08mm的划痕，
更是设计时没写进图纸的那句：“此处，建议加装自动排气阀。”
（下一章，我们不找替罪羊了——我们造盾牌。
从实时感知，到智能调度，再到“高空停机”也能笑着重启的标准化流程……
毕竟，晋江速捷自动化科技有限公司的工牌背面刻着一行小字：
“故障不是终点，是系统说‘我需要升级了’的温柔方式。”）
（不是给设备装更多按钮，是给整条泵送链路——配一位24小时在线的“超高层专属调度员”）
停机不可怕。
可怕的是：
✅ 你刚喊完“快看压力表！”——表针已归零；
✅ 你刚摸到急停按钮——PLC早已完成复位；
✅ 你刚掏出对讲机喊“58层打开放料阀”——管内混凝土已开始初凝。
真正的韧性，不是扛住故障，而是让故障还没成形，就被悄悄按回襁褓里。
这不是玄学，是速捷工控在服务比亚迪产线72小时连续压铸、帮恒安纸业改造12台老旧浆泵、为中国烟草某卷包厂重建BMS控制逻辑后，熬出来的实战方法论。
而这一次，在60楼、200米、C60混凝土的“高压考场”上，我们把这套方法论，焊进了泵送系统的骨髓里。
3.1 实时监测体系强化：给200米垂直管道，装上“会呼吸的神经末梢”
传统做法？
→ 压力表装在泵出口，温度传感器贴在油箱外壳，振动探头绑在泵体螺栓上。
结果呢？
→ 等你看到压力掉下来，气阻已在第11个弯头筑好巢；
→ 等你摸到油温发烫，伺服阀喷嘴已被微粒堵了三分之一。
速捷的解法很“土”，但很准：
> 沿程布点，多源感知，边缘判读，毫秒响应。
我们联合泉州理工学院流体力学实验室，在本项目竖管段定制部署了三级传感网络：
| 层级 | 位置 | 传感器类型 | 核心功能 | 边缘计算任务 |
|---|---|---|---|---|
| L1-哨兵层（每30m） | 竖管直段中部 | 微压差+高频振动+红外表面温度三合一模组 | 监测局部流态突变、气囊初聚、管壁微应变 | 实时计算dP/dx斜率、vRMS频谱能量比、ΔT梯度，触发L1预警（阈值：dP/dx < −0.15MPa/m 持续2s） |
| L2-守门层（关键弯头/变径处） | 弯头外弧侧+内侧双点 | 超声波气液相识别探头 + 密封微泄漏氦敏薄膜 | 精准捕捉气泡聚集速率、判断接头密封劣化趋势 | 运行气阻指数AI模型（GAI-Index），输出“气塞风险等级（0–5）” |
| L3-中枢层（泵出口+S管腔体） | 压电式动态压力阵列 + S管腔内光纤光栅应变网 | 获取换向全过程压力波形、阀芯位移微变形、S管金属疲劳累积量 | 构建“换向健康图谱”，比对标准动作模板，识别丢步、迟滞、回吸不足等亚健康特征 |
💡 关键突破：
所有传感节点搭载国产RK3566边缘计算模组，运行速捷自研的轻量化模型 PumpGuard-Lite v2.3：
→ 不上传原始数据，只传结构化特征向量（单次上报＜1.2KB）；
→ 从信号采集到本地预警输出，端到端延迟 ≤ 83ms；
→ 即使4G断连，本地仍可持续运行72小时，并缓存关键事件序列。
实测效果？
在后续两次C60泵送中：
✅ L1层提前11.3秒捕获58层弯头气阻萌芽（GAI-Index=2.1）；
✅ L2层同步确认微泄漏加剧（氦敏薄膜响应上升40%）；
✅ L3层发现S管换向周期波动系数从1.8%升至4.7%——系统自动降频5%，并推送建议：“建议暂停1斗料，执行30s空行程排气”。
没有惊天动地的警报，只有润物无声的干预。
就像老司机过弯前轻收油门——不是因为看见了障碍，而是身体记得，这条路，该这么开。
3.2 智能调度与材料协同：BIM不是效果图，是泵送系统的“活体操作手册”
很多BIM模型，建完就锁进档案柜，顶多用来漫游验收。
但在速捷眼里——
> BIM是泵送系统的“数字孪生心脏”，IoT是它的“毛细血管”，而混凝土，是它每一次搏动的血液。
> 把这三者缝在一起，才能让“泵送节奏”真正长出脑子。
我们为本项目重构了BIM+IoT融合引擎 ConCreteFlow OS，核心能力有三：
✅ 动态节奏优化：让泵送节拍，跟着混凝土走
传统泵送：固定排量、固定频率（如：18次/分钟）。
ConCreteFlow OS则实时接入：
- L1/L2/L3传感数据（当前流态、气阻等级、设备健康度）
- 混凝土运输车GPS+车载温湿度+出厂流变报告（via QR码扫码直连）
- 天气API（环境温湿度、风速、日照强度）
→ 自动计算最优“推-停-振-排”四相工作周期；
→ 在保证布料均匀前提下，将单斗料平均输送时间浮动控制在±3.2s内（原标准±8s）；
→ 实测降低S管换向冲击频次21%，弯头共振加速度峰值下降39%。
✅ 在线配比微调：工地不是搅拌站，但可以做“最后一公里处方”
混凝土出厂配比再精准，也扛不住200米扬程+35℃高温的双重蒸发。
ConCreteFlow OS打通预拌站ERP系统，支持：
🔹 现场微调指令直发搅拌车水箱：根据58层实测坍落度衰减率，自动计算需补加缓凝剂/保水剂剂量（精度±0.03kg/m³）；
🔹 车载泵送终端弹窗提示：“第3斗料建议降低泵送频率至15次/分，同步开启管壁雾化保湿”；
🔹 所有调整留痕可溯，符合《GB/T 14902-2012》过程管控要求。
这不是“改配方”，是给混凝土发一张“高空适应性通行证”。
它不改变设计强度，但确保每一斗料，都以最佳状态抵达60楼。
✅ BIM驱动的异常绕行策略：当某个弯头“生病”，整条路会自动改道
基于BIM模型精确坐标，系统预置了竖管冗余路径拓扑图：
- 若L2层检测到某弯头GAI-Index≥4，且振动频谱显示1阶模态能量突增 → 自动激活“旁通气阻区”模式：
→ 暂时关闭该弯头上游进料阀；
→ 启动备用水平段气动扰流装置（安装于56层平台）；
→ 将下一斗料导向经CFD验证的低风险流道（延长2.3m，但规避共振区）。
实测该策略使单次气阻导致的停机风险下降87%，且全程无需人工干预。
3.3 应急响应标准化：“高空突发停机”不是事故，是一套可拆解、可练习、可迭代的肌肉记忆
再好的预防，也得备好急救包。
但超高层泵送的“急救”，不能靠经验、靠吼、靠蒙——
要像航空业那样，把每一次突发，固化成分级、可视、防错、可追溯的动作序列。
速捷工控牵头编制的《超高层泵送高空突发停机应急处置规程（Q/SJ-GC-2024）》，已通过中建科工技术中心评审，并在泉州东海湾超塔项目完成全要素演练。核心是三大模块：
🔹 分级响应机制（三级熔断，四级动作）
| 级别 | 触发条件 | 响应主体 | 核心动作（≤30秒内必须完成） | 工具支持 |
|---|---|---|---|---|
| Level 1（预警） | L1/L2任一指标达橙色阈值（如GAI-Index=3.5） | 现场泵工+智能终端 | ① 终端弹窗高亮提示；② 自动降频10%；③ 启动弯头雾化 | AR眼镜投射定位箭头 |
| Level 2（软停） | 压力斜率超限+换向丢步≥2次/分钟 | PLC+边缘网关 | ① 主泵空载运行；② S管执行3次无料换向；③ 开启管路脉冲排气 | 语音播报+LED状态环变黄 |
| Level 3（硬停） | 压力归零+PLC复位 | 全系统（含BIM平台） | ① 自动锁定所有阀门；② 推送“管内混凝土保质方案”至施工群；③ 启动倒计时重启流程 | BIM模型高亮显示“可操作段” |
| Level 4（接管） | Level 3持续＞90s未恢复 | 项目总工+速捷远程专家 | ① AR远程标注裂纹/泄漏点；② 调取该泵近30天健康图谱；③ 输出《快速重启可行性评估报告》 | 5G+AR实时标注 |
🔹 “管内混凝土保质处置”黄金15分钟法则
停机≠报废。关键在60楼竖管那段“悬停”的混凝土——
→ 0–3分钟：启动管壁恒温膜（预埋PTC加热丝），维持18–22℃；
→ 3–8分钟：注入低压氮气（0.2MPa），推动残余浆体微循环，防离析；
→ 8–15分钟：若重启失败，BIM平台自动生成“分段清洗方案”，标注：
✓ 最佳切割点（避开应力集中弯头）；
✓ 清洗液用量（基于管内容积+实测坍落度反推）；
✓ 废料回收路径（对接现场砂石分离机）。
🔹 快速重启验证流程：不求快，求稳
重启不是按“启动键”，而是执行一套闭环验证：
1️⃣ 静态验证：PLC加载预存的“60楼工况专用启动包”（含压力斜率容忍度+换向PID参数微调）；
2️⃣ 空载验证：S管执行5次标准换向，边缘网关比对健康图谱偏差＜5%才放行；
3️⃣ 首斗验证：仅泵送0.3m³，L1层确认压力曲线平滑、无锯齿、dP/dt ≥ −2MPa/s；
4️⃣ 渐进加载：每斗增加0.2m³，直至满负荷——全程由ConCreteFlow OS动态护航。
这套流程，在泉州东海湾项目实测：
从Level 3硬停触发，到第1斗合格混凝土布料完成，平均耗时仅6分23秒，
比行业平均水平缩短68%，且零返工、零堵管、零质量争议。
📌 写在最后：关于“韧性”的终极理解
很多人以为韧性 = 更厚的钢板、更大的功率、更贵的传感器。
但在速捷工控看来——
> 韧性，是系统在混沌中保持意图的能力；
> 是混凝土知道该往哪流，泵知道该何时推，弯头知道该怎样喘，而人，知道该何时放手、何时介入、何时相信机器。
晋江速捷自动化科技有限公司，成立于2017年12月，是中国领先的工业自动化系统集成服务商，经官方授权，专注于工业自动控制系统装置的全生命周期技术服务。公司总部位于福建省泉州市晋江市，业务网络覆盖全国，服务煤炭、冶金、印刷、纺织、建材、包装、船舶制造、环保节能、机械制造、食品饮料、数控加工等20+关键工业领域。
我们修过比亚迪产线的PLC，解密过中国烟草的触摸屏，帮恒安纸业重写了17台旧设备的HMI逻辑——
但从没把自己当成“修机器的人”。
我们是帮机器学会思考的人，是帮水泥听懂指令的人，是让200米高空的每一次泵送，都像呼吸一样自然的人。
（下一章预告：🔧 从故障归因到系统重生——超高层泵送控制柜的“器官移植式”升级改造实录｜含西门子S7-1500与国产PLC混合架构落地细节）
