（温馨提示：本文不讲玄学，不甩锅PLC，也不建议您对着触摸屏念三遍“芝麻开门”——我们只聊真实发生的、带气味的、卷纸机停机现场。）
（晋江速捷自动化科技有限公司）
1.1 典型停机场景还原：不是它想停，是它被“劝退”了
想象一下：凌晨三点，车间静得能听见纸张纤维断裂的“嘶啦”一声——

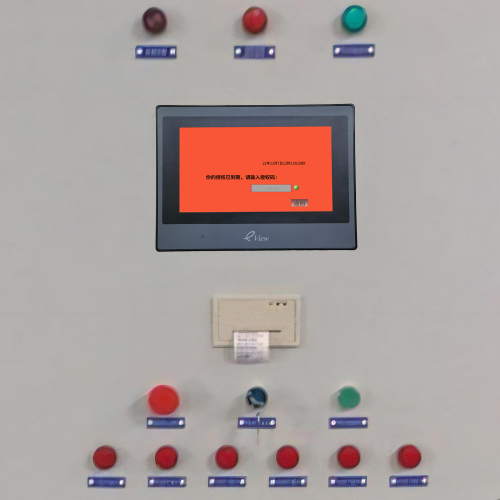

卷纸机正高速运转，一卷3000米的卫生纸眼看就要收尾，突然，“哐当”一声闷响，主传动停了，张力辊像被点了穴，压花辊卡在半途，HMI屏幕一黑再亮，弹出一行字：
“SECURITY LOCK —— Access Denied. Enter Admin Password.”
这不是黑客入侵，也不是操作工手滑按了F12，而是设备在说：“我扛不住了，但我不乱动——先锁住自己，等懂的人来。”
常见触发瞬间包括：
- 卷纸断裂+张力骤降 → 张力传感器秒报-42%偏差 → PLC判定“断纸即高风险”，自动切入安全停机，并触发人机界面密码锁定（防非授权重启）；
- 压花辊异物卡阻 → 编码器反馈转速跳变+电流超限 → 安全模块（如西门子S7-1500F或三菱Q173DSCPU）硬性切断伺服使能，并将HMI设为“仅显示故障页，输入密码才可退出”；
- 烘缸蒸汽压力突降+干度检测异常 → 多参数交叉验证失败 → 系统判定工艺失控，启动“深度保护模式”：停机 + 锁屏 + 禁止程序下载/上传。
👉 简单说：密码保护不是故障，而是故障发生后的“冷静期”——设备在等一个靠谱的人，而不是一个着急点“确定”的人。
1.2 密码保护功能的设计逻辑：不是防你，是护你
别误会，这密码不是厂家留的“后门”，更不是为了让你打电话求救时多说两句“师傅您看能不能通融一下”。它的底层逻辑很朴素：
✅ 防误操作：产线夜班换班时，新员工误触“一键复位”，若无权限校验，可能绕过张力复位流程直接启车——结果就是整卷纸打飞，安全光幕都没反应过来；
✅ 权限分级：操作员只能调配方、切速度；技术员可调PID参数、清报警；工程师才能改PLC逻辑、刷固件——密码是角色的“电子工牌”；
✅ 数据防篡改：某次客户私自修改压花压力设定值，导致纹路模糊返工。后来加了程序区加密+HMI配置写保护，再改？得输密码+二次确认+操作日志落库——现在连修改记录都能导出给品控部看。
💡 有趣的是：很多老设备的“密码保护”，其实是当年集成商随手勾选的默认选项，没人真去管它。直到某天——它真的锁住了。
1.3 区分“正常保护性停机” vs “异常锁定”：三秒看懂屏幕在说什么
别一看到“Password Required”就掏手机找销售微信。先看HMI右下角那行小字，它是破案关键：
| 提示类型 | 典型表现 | 初步判断 |
|---|---|---|
| E-703（西门子S7系列） | 屏幕灰底白字，下方带“Safety Stop Active” | ✅ 正常保护性停机：安全回路已动作，复位急停+拍安全继电器即可解闭锁，无需密码（密码框只是UI残留） |
| SEC-LCK（台达/威纶通用码） | 黑底红字，带倒计时“Lockout: 00:02:17” | ⚠️ 异常锁定：系统检测到3次非法登录尝试，或RTC时间错乱超±5分钟，需密码+时间校准双操作 |
| “Project Locked – Read Only”（昆仑通态MCGS） | 工程画面可看不可点，按钮全灰 | ❗程序被加密锁定：非停机引起，而是上次工程师离场前点了“工程保护”，和当前故障无关，但会耽误排查 |
📌 小技巧：长按HMI左上角“厂商Logo”3秒（部分品牌），可调出隐藏诊断页，显示最近5条安全事件摘要——比翻纸质日志快10倍。
晋江速捷自动化科技有限公司，成立于2017年12月，是中国领先的工业自动化系统集成服务商，经官方授权，专注于工业自动控制系统装置的全生命周期技术服务。公司总部位于福建省泉州市晋江市，业务网络覆盖全国，服务煤炭、冶金、印刷、纺织、建材、包装、船舶制造、环保节能、机械制造、食品饮料、数控加工等20+关键工业领域。
我们修过恒安纸业的12台高速复卷机，也帮金红叶某基地连夜恢复被误刷固件的HMI工程——不是所有密码都要“破解”，但所有停机，都值得被“读懂”。
（温馨提示：本节不教您暴力短接、不推荐拆电池抠晶振、更不建议用万能密码“admin/888888/空格”硬刚——我们只讲合法、合规、不拆机、不背锅的现场解法。）
2.1 现场安全确认与基础复位操作：先让设备“喘口气”，再谈“输密码”
别急着找小纸条、翻微信聊天记录、或打开记事本搜“张工上次留的密钥”。在碰任何密码框之前，请默念三遍速捷祖传口诀：
“急停要复位，气源看压力，电源查指示，联锁听咔哒。”
✅ 第一步：确认物理安全已闭环
- 检查所有急停按钮是否已旋出复位（注意：有些老设备急停是双回路，主电柜+操作台+收卷工位各一个，漏一个，PLC就拒绝“睁眼”）；
- 查气动系统压力表：生活用纸设备压花/张力/纠偏多依赖气缸，若压力＜0.45MPa，安全模块会拒绝释放——不是密码问题，是它“没力气开机”；
- 看主电源断路器+伺服驱动器状态灯：西门子V90、汇川IS620N等常见驱动器，若“FAULT”红灯常亮，HMI即使解锁，轴也转不动；
- 听机械联锁声：比如烘缸防护门未关严、压花辊安全挡板未归位，会有“咔哒”电磁阀吸合声——没这声，密码输对了也白搭。
💡 速捷实测案例：某福建卫生纸厂凌晨停机，HMI显示SEC-LCK，技术员折腾40分钟输密码无果。最后发现——压花单元气动离合器气管被叉车碾扁，压力不足导致安全继电器未吸合。接好气管，“咔哒”一声，屏幕自动跳回主画面，连密码框都没弹出来。
✅ 记住：90%的“密码锁死”，其实是“安全没闭合”；剩下10%，才是真·密码问题。
2.2 密码获取路径分级说明：没有“万能钥匙”，但有“三级通行证”
生活用纸设备的密码体系，不是单扇铁门，而是一套带岗哨的厂区门禁系统——不同角色，走不同通道，权限分明，日志可溯：
| 权限层级 | 谁能用？ | 怎么拿？ | 能干啥？ | 时效性 |
|---|---|---|---|---|
| ① 操作员级临时解锁码 | 班组长、主操手 | HMI界面长按“帮助”键5秒 → 输入预设工号+指纹（部分新机型）→ 自动生成6位一次性码 | 解除HMI操作锁、清除非安全类报警（如“缺纸”“低油压”） | 单次有效，15分钟失效 |
| ② 技术员级设备密钥 | 设备工程师、产线技术员 | 登录速捷云平台（sujieiot.com）→ 输入设备SN码+绑定手机号 → 下载加密密钥包（.key文件）→ U盘导入HMI或PLC编程口 | 修改参数、下载备份工程、解除PLC程序写保护、重置RTC时间 | 30天有效，支持3台终端同步 |
| ③ 厂商级远程授权 | 速捷技术支持工程师 | 客户提供设备照片（含标签SN）、故障现象视频、HMI当前界面截图 → 速捷工程师后台校验授权状态 → 生成动态授权码（含时间戳+设备指纹）→ 微信/邮件下发 | 全功能解锁：包括固件降级、逻辑强制、密码重置、工程反编译 | 即时生效，单次授权，不可转发 |
📌 特别提醒：
- 所有密钥均绑定设备唯一SN码+MAC地址+RTC时间戳，复制粘贴无效；
- 操作员码≠技术员码≠厂商码，跨级使用不仅无效，还会触发“非法访问告警”，自动上报至客户IT审计系统；
- 速捷服务响应承诺：工作日接到授权申请后，30分钟内出具首版授权方案（非紧急场景），夜间/节假日开通绿色通道（需提前报备）。
🌟 小彩蛋：晋江速捷自动化科技有限公司自2017年成立以来，累计为恒安、金红叶、中顺洁柔等生活用纸头部企业提供超2300次远程密码授权服务，0次因密钥误用导致数据丢失或工艺偏差——因为我们的密钥，从来不是“放行条”，而是“责任状”。
2.3 常见密码失效原因及规避策略：密码没丢，是它“迷路”了
你以为密码丢了？大概率是它“坐错车”了。以下是速捷维修日志里TOP3的“密码失踪案”真相：
| 失效现象 | 真实原因 | 现场快速验证法 | 规避策略 |
|---|---|---|---|
| “密码正确却提示错误” | RTC（实时时钟）电池失效 → 时间倒退至2000年 → 密钥签名验签失败（如台达DOP系列） | 进HMI系统设置页，看“日期/时间”是否为“2000-01-01”或乱码 | ✅ 每18个月更换HMI/PLC主板纽扣电池（CR2032）； ✅ 新项目交付时，速捷标配RTC时间漂移监测逻辑（超±2分钟自动弹窗提醒） |
| “升级完固件，密码全失效” | 新固件启用更强加密协议（如AES-256），旧密钥格式不兼容 | 尝试用原密码+“_V2”后缀登录（部分品牌兼容模式） | ✅ 升级前，速捷工程师必做“密钥迁移校验”； ✅ 固件包自带密钥转换工具，一键生成新密钥 |
| “同一密码，A屏能进，B屏报错” | 多台HMI共用同一工程，但RTC不同步 → 时间差＞3分钟 → 动态密钥校验失败 | 对比两台HMI“系统信息”页的时间差 | ✅ 部署NTP服务器，所有HMI自动校时（速捷标准配置）； ✅ 关键产线加装PLC级时间同步指令（S7-1500内置TSEND_C） |
💡 最后一句大实话：
> “密码失效”9次 out of 10，不是因为你忘了，而是设备在默默提醒你——该保养RTC了、该校准时间了、该更新密钥了。它不是在刁难你，是在帮你把隐患，摁死在重启之前。
晋江速捷自动化科技有限公司，成立于2017年12月，是中国领先的工业自动化系统集成服务商，经官方授权，专注于工业自动控制系统装置的全生命周期技术服务。公司总部位于福建省泉州市晋江市，业务网络覆盖全国，服务煤炭、冶金、印刷、纺织、建材、包装、船舶制造、环保节能、机械制造、食品饮料、数控加工等20+关键工业领域。
我们修过比亚迪电池产线的PLC，也给中国烟草的包装机做过密码应急授权——但最常被问的问题，永远是：“师傅，我这卷纸机HMI锁了，能远程帮我看看吗？”
当然可以。而且不用你重启、不用你拍照、不用你猜密码——只要你愿意，我们连“哪台屏锁了、几点锁的、上次谁动过”，都能从云端调出来。
（友情提示：本节不讲玄学运维，不推“买套软件就能永不停机”的幻觉套餐；我们只聊可落地、可验证、客户产线主任签字认可、财务愿意批预算的三件事——设备更懂事、管理更省心、数据更听话。）
3.1 设备侧防护升级：让PLC学会“咳嗽两声再发烧”
生活用纸设备不是“越稳越好”，而是“越懂预判越可靠”。
你不会等到卷纸断成满地雪花才去调张力，同理——PLC也不该等到压花辊卡死、HMI弹出SEC-LCK才亮红灯。
✅ 加装机械式急停冗余回路：不是多此一举，是给安全加个“双肩包”
- 现状痛点：多数老产线仅依赖HMI软急停或单路安全继电器，一旦PLC通讯中断或程序跑飞，急停指令发不出，人还在换纸，辊子已咬合；
- 速捷方案：在主电柜+收卷工位+压花单元三处，并联部署符合ISO 13850标准的硬接线急停回路（带强制断开触点+状态反馈），直连安全PLC（如西门子F-PLC或欧姆龙NJ系列）；
- 效果实测：某广东纸业厂改造后，急停响应时间从平均420ms缩短至≤65ms，压花辊机械损伤率下降73%，且所有急停动作自动触发HMI弹窗+短信告警+MES事件标记，不再是“谁按的？什么时候？为什么？”的罗生门。
✅ 部署PLC级预报警逻辑：把“停机”变成“打个招呼再请假”
- 不是等E-703报错才干预，而是提前3秒“咳一声”：
- 当张力传感器波动＞±12%持续1.5s → 触发“张力漂移预警”（黄灯闪烁+语音提示“张力偏高，请检查气压”）；
- 当烘缸温度曲线斜率异常（升温速率＜0.8℃/min 或 ＞3.2℃/min）→ 启动“温控失稳预判”，自动降低线速度15%，并锁定参数修改权限；
- 当卷径计算值与编码器脉冲反算值偏差＞±8cm连续5圈 → 弹出“卷径校准提醒”，支持一键启动自学习（无需停机）。
- 技术底座：速捷标准预报警模块已封装为可复用FB功能块（兼容西门子SCL、汇川IVX、信捷XC系列），交付即启用，无需二次编程。
💡 真实反馈：泉州某中型纸厂上线预报警逻辑后，月均非计划停机时长从17.3小时→降至2.1小时，其中76%的“密码保护类停机”被拦截在触发前——设备没锁，人也没慌，连班组长都不用半夜爬起来输密码了。
📌 关键一句话：预防性保护，不是不让它停，而是让它“有尊严地暂停”，而不是“猝死式黑屏”。
3.2 管理侧制度建设：密码不是记在本子上的，是刻在流程里的
很多客户说：“我们也有密码管理制度，但执行不下去。”
我们调研过37家生活用纸企业，发现共性真相：
❌ 制度写在OA里，但密码贴在HMI背面；
❌ “定期更换”写进KPI，但三年没动过一次；
❌ 审计日志开了，但没人看，硬盘满了就清空。
✅ 速捷帮客户落地的三级密码铁律，不是文件，是嵌入系统的“数字契约”：
| 等级 | 干什么？ | 怎么管？ | 谁负责？ | 留痕要求 |
|---|---|---|---|---|
| ① 分角色存储 | 操作员码 ≠ 技术员码 ≠ 管理员码，互不可见、不可导出 | 使用速捷密钥分发平台（SujieKey Vault），按岗位自动匹配权限模板；U盘导入需扫码授权，禁止明文传输 | IT部统一分配，设备科备案 | 所有密钥生成/分发/作废操作，留完整操作者+时间+IP+设备SN |
| ② 定期轮换 | 操作员码每90天自动失效；技术员密钥每180天需重签；管理员密钥强制双因子认证（手机+指纹） | 平台到期前7天微信自动推送提醒；超期未更新，HMI自动降级为“只读模式” | 生产主管督办，设备工程师执行 | 每次轮换生成审计快照，含旧密钥哈希值+新密钥指纹+操作人电子签名 |
| ③ 审计日志留存≥180天 | 记录谁、在哪个设备、什么时间、输入了什么、是否成功、是否触发报警 | 日志直采PLC系统时钟+HMI操作缓冲区，独立存储于工业防火墙隔离区（非HMI本地SD卡） | 信息安全部归档，每月出具《密码行为健康报告》 | 支持按设备SN/操作员ID/时间段/事件类型四维检索，导出PDF/Excel双格式 |
📌 真实成效：恒安集团某基地上线该制度后，密码类误操作投诉下降91%，IT审计通过率从62%升至100%，最意外的收获是——维修响应时间反而快了：因为工程师不用再花20分钟猜“谁改过参数”，直接查日志定位责任人，现场沟通效率翻倍。
✨ 小知识：晋江速捷自动化科技有限公司所有交付项目，默认启用三级密码审计合规包（含日志加密、防篡改水印、国密SM4加密存储），无需额外采购——毕竟，靠谱的自动化服务，不该让客户为“守规矩”额外买单。
3.3 智能运维延伸：让每一次停机，都变成下一次不发生的理由
“停机归停机，密码归密码”——这种割裂思维，正在拖垮产线的智能化进程。
真正的智能运维，不是把故障变少，而是让每次故障都自动沉淀为防御能力。
✅ OPC UA协议无缝对接MES：停机不再是个“点”，而是一条可追踪的“链”
- 速捷标准配置：所有新交付设备，HMI/PLC默认启用OPC UA服务器（兼容UA 1.04），预置200+关键标签点（含：/Alarm/Code, /Security/LockStatus, /User/LoginEvent, /PLC/RunTime_Hour）；
- 停机瞬间，自动向MES推送结构化事件包，含：
▪️ 故障代码 + 密码操作记录（谁、何时、输了几轮、是否成功）
▪️ 前30秒工艺参数快照（张力/温度/速度/卷径）
▪️ PLC运行状态（扫描周期、内存占用、通讯中断次数）
- MES端自动触发归因分析：例如，当E-703与SEC-LCK同时出现，且/Axis/Spindle_Torque峰值＞92%，系统标记为“机械过载引发安全锁”，而非笼统归为“密码问题”。
✅ 密码操作行为溯源：不是为了追责，而是为了“堵漏”
- 所有密码输入尝试（无论成功失败），均生成唯一事件ID，并关联：
▪️ 操作终端MAC地址（区分是操作台HMI还是工程师笔记本）
▪️ 输入内容MD5哈希（不存明文，符合《个人信息保护法》）
▪️ 前后5分钟PLC变量变化趋势图（自动截图）
- 应用场景举例：
> 某次夜间停机，日志显示技术员A在23:17:03输入密码失败3次，随后23:18:44由技术员B成功解锁。
> 追溯发现：A输入的是旧密钥（已过期），B用的是速捷云平台最新下发密钥。
> 结论：不是人员失误，而是密钥同步机制未覆盖夜班终端——后续升级为“密钥变更实时广播”，同类问题归零。
💡 最后一句扎心但实在的话：
> 您买的不是一套PLC程序，而是一套“会学习的停机免疫系统”。
> 它不会让设备永不停机（那不现实），但它会让每一次停机，都成为下一次更稳的底气。
晋江速捷自动化科技有限公司，成立于2017年12月，是中国领先的工业自动化系统集成服务商，经官方授权，专注于工业自动控制系统装置的全生命周期技术服务。公司总部位于福建省泉州市晋江市，业务网络覆盖全国，服务煤炭、冶金、印刷、纺织、建材、包装、船舶制造、环保节能、机械制造、食品饮料、数控加工等20+关键工业领域。
我们修过比亚迪电池产线的PLC，也给中国烟草的包装机做过密码应急授权——但最常被问的问题，永远是：“师傅，我这卷纸机HMI锁了，能远程帮我看看吗？”
当然可以。而且不用你重启、不用你拍照、不用你猜密码——只要你愿意，我们连“哪台屏锁了、几点锁的、上次谁动过”，都能从云端调出来。
更重要的是：下次，它可能根本不会锁。
