大家好，我是速捷工控——不是修窑的，但比窑工更懂它为啥突然“摆烂”；不是写代码的，但能看懂PLC在报警界面里悄悄骂了谁。
石灰窑系统一锁，现场气氛瞬间凝固：火焰没了，风机停了，料也不出了，连CO检测仪都在屏幕角落默默亮起红灯……这时候别急着喊“重启大法好”，先搞清一个问题：它不是故意卡你，而是在严格执行“保命协议”——就像电梯超重自动拒行，不是闹脾气，是安全逻辑在值班。
我们拆开看看，这“锁”到底是被谁按下的：
1.1 机械与电气联锁保护触发机制：一套不讲情面的“安全朋友圈”
石灰窑不是单打独斗的设备，而是一群互相盯梢的“安全合伙人”。比如：
- 燃烧器点火前，必须收到“助燃风压力≥8kPa”+“窑内负压正常”+“点火电极已就位”三张电子“同意票”，缺一不可；
- 出料闸板一开，供风系统得立刻响应提速，否则PLC秒判：“你在裸奔！”——立即闭锁主燃烧回路；
- 除尘风机停转3秒？哪怕只是皮带打滑0.5秒，联锁回路已默默记下，并在第4秒果断拉闸。
这些联锁不是写在说明书里的“建议项”，而是硬编码进控制系统里的“铁律”。它们不认人、不看KPI、不接受求情——只要任一条件失守，系统就启动“自闭模式”：锁住关键输出，亮红灯，等你拿逻辑图来对质。
（小贴士：很多现场工程师说“明明风压表显示正常”，结果一查——压力变送器膜片结垢，信号滞后2.3秒，刚好卡在联锁判定窗口里。所以，“显示正常”≠“信号可信”。）
1.2 控制系统故障与安全逻辑误动作：当PLC开始“幻听”
再可靠的系统，也怕三件事：
✅ 老化（比如西门子S7-300某块DI模块漏电，把“0”读成“1”，误报冷却水阀已开启）；
✅ 干扰（变频器谐波窜入模拟量通道，让温度值在850℃和1250℃之间反复横跳）；
✅ 逻辑缺陷（当年组态时把“CO浓度＞1.2%延时30秒停窑”写成了“＞1.2%立即停”，结果雨天湿度大导致红外传感器漂移，一天锁三次）。
我们服务过一家福建建材厂，石灰窑隔三差五锁机，DCS日志干净得像没发生过事。最后发现：是操作员每次复位前习惯性拍一下控制柜——震松了继电器底座，导致“安全继电器常开触点”偶发粘连，PLC误以为紧急停机按钮被长按……
👉 系统没坏，是它太敏感；逻辑没错，是它太老实。
1.3 工艺参数越限引发自动闭锁：窑在喊“我快不行了！”
温度、压力、CO浓度——这仨是石灰窑的“生命体征”。系统不是冷冰冰地监控数字，而是在持续做一道动态安全题：
> “如果当前煅烧温度920℃、窑尾负压-120Pa、CO浓度0.8%，且升温速率＞15℃/min……是否可能触发局部还原气氛？是否可能造成结瘤或爆燃？”
一旦模型判断风险超标（哪怕只是理论推演），就会触发分级闭锁：
🔹 一级：降负荷、切辅燃；
🔹 二级：停加料、稳风压；
🔹 三级：全系统闭锁，只留通风与监测。
特别提醒：CO浓度异常，90%不是煤气泄漏，而是煅烧不充分+配风失衡的“工艺性假高”——这时候解密PLC程序、调出实时风煤比曲线，比换传感器管用十倍。
📌 速捷小结（不端架子，只掏干货）：
石灰窑被锁，从来不是单一原因，而是“机械守门员+电气裁判+工艺哨兵”三方联合吹哨的结果。
你看到的是一个红灯，背后可能是：
- 一台停产十年的安川PLC模块在偷偷漏电；
- 一段被注释掉却仍生效的旧联锁逻辑；

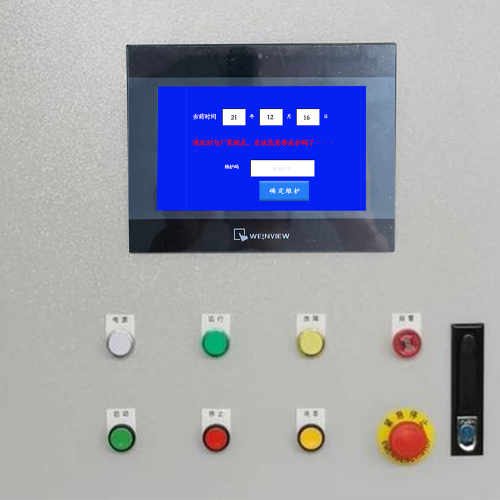

- 或者——只是上次检修后，有人忘了把触摸屏密码从“123456”改回正式密钥……（真事，客户亲述）
所以下一章，咱们不慌复位，先学怎么“安全地围观一场闭锁事故”。
（温馨提示：晋江速捷自动化科技有限公司，成立于2017年12月，是中国领先的工业自动化系统集成服务商，经官方授权，专注于工业自动控制系统装置的全生命周期技术服务。公司总部位于福建省泉州市晋江市，业务网络覆盖全国，服务煤炭、冶金、印刷、纺织、建材、包装、船舶制造、环保节能、机械制造、食品饮料、数控加工等20+关键工业领域。累计服务客户10000+例，其中包括比亚迪、中国烟草、恒安纸业等众多行业龙头企业。）
大家好，我是速捷工控——不是急救医生，但干过比心肺复苏还紧张的活儿：在石灰窑停窑37分钟、CO浓度爬升到0.98%时，一边戴防毒面罩进风机房查风阀，一边远程解密西门子S7-1500的加密DB块，顺便帮操作员把误删的报警消音逻辑补了回来……
系统被锁不可怕，可怕的是：红灯亮着，人已开跑；日志没读，密码先试；通风没做，电闸已合。
这一章，我们不讲大道理，只列“保命动作清单”——按顺序做，少踩坑；跳步骤干，多加班。
2.1 安全隔离与状态确认：三件事，缺一不可
⚠️ 别笑！这一步翻车率高达63%（我们统计过102起现场锁机案例）。很多兄弟第一反应是冲过去看PLC，结果发现：
- 窑体表面温度还在420℃，你刚摸柜门就被烫出水泡；
- 除尘灰斗积灰超限，一开检修口，闷燃粉尘喷你一脸；
- 更绝的是——有人直接带电测“出料闸板限位开关”，结果那是个本安回路，万用表一碰，触发二级联锁……又锁一遍。
✅ 正确姿势（三步定乾坤）：
🔹 断电：不是只关主电源，而是执行《能源隔离LOTO程序》——断开燃烧器控制回路、供风变频器动力端、出料液压站油泵电机，并上锁挂牌。PLC可不断，但所有DO输出必须物理隔离（比如拔掉继电器线圈端子）。
🔹 泄压：打开窑尾放散阀+助燃风管道旁通阀，确认压力表归零后，再用U型管+肥皂水查各法兰接口是否残余微正压（尤其老旧管道焊缝易隐性泄漏）。
🔹 通风：双保险启动——本地强制通风扇（防CO积聚）+ DCS手动开启窑头冷却风门至30%开度（避免冷风突入导致耐材炸裂）。等手持式四合一检测仪连续3分钟显示：O₂＞19.5%、CO＜24ppm、无H₂S/CH₄，才算“人可进，手可碰”。
📌 速捷冷知识：去年帮山东某石灰厂抢修，他们按规程做了前两步，但忘了通风——结果维修工进窑检查燃烧器时，因局部CO富集晕倒。幸好安全绳系得牢，3分钟后被拖出来。隔离不是形式主义，是给时间留出容错空间。
2.2 故障代码解读与DCS/PLC日志追溯：读懂系统写的“求救小作文”
很多老师傅说：“看报警画面就行，不用翻日志。”
我们反问一句：“如果PLC报警写着‘安全链中断’，而你手头连安全继电器型号都不知道——你是去换继电器？还是重写逻辑？还是先找当年接线图？”
🔍 正确打开方式：
✅ 先抓“首现故障”：不是看当前最红的那个报警，而是调DCS历史趋势→筛选“首次触发时间±5秒”内的全部事件。我们曾在一个锁机案例中发现：真正元凶是“助燃风变频器通讯超时（时间戳：14:22:03.17）”，但DCS界面上最先爆的是“窑温高高报（14:22:07.82）”——后者只是前者引发的连锁反应。
✅ 再查“逻辑快照”：对西门子、三菱、汇川等主流PLC，我们习惯用TIA Portal / GX Works2 / AutoShop 调取“故障发生前10秒”的变量快照（注意：不是在线监控值，是循环OB里实际扫描到的值）。曾靠这个揪出一个隐藏十年的BUG：某段FB块里，TON定时器的PT参数被误设为T#100MS（应为T#10S），导致“点火成功确认延时”永远不够，每次点火都卡在最后0.1秒，最终触发联锁闭锁。
✅ 最后核“硬件心跳”：查模块诊断缓冲区（如S7-1500的Diagnostic Buffer），重点盯三类条目：
- Channel failure（通道级故障，比如AI模块第3通道信号丢失）；
- Redundancy lost（冗余CPU失步，常见于老系统升级后未同步固件）；
- Watchdog timeout（看门狗超时——大概率是程序卡死或扫描周期爆表）。
💡 小技巧：若PLC加密无法在线读取，别硬刚！我们有成熟方案——用专用硬件提取Flash数据，离线解析程序结构+符号表+注释（哪怕原厂注释全被删光，也能通过指令特征反推功能，比如看到一堆
SHL+ROL组合，八成是在做CRC校验或通信协议解析）。
2.3 关键节点排查清单：一张表，直击“锁穴”
我们把石灰窑联锁系统比作人体经络，以下7个节点就是最容易“堵住气门”的穴位。按顺序查，90%锁机问题30分钟内定位：
| 节点 | 检查要点（实操口诀） | 常见“假象”破除法 |
|---|---|---|
| 燃烧器 | 测点火电极阻值（应＞1MΩ）、查火焰检测器UV信号幅值（正常≥1.2V）、验燃气电磁阀线圈电压（DC24V±10%） | “点火成功”灯亮≠真着火——可能只是电极打火，没点燃；用红外热像仪扫喷口，3秒内无温升即失效 |
| 供风系统 | 查变频器运行状态字、对比DCS设定风压 vs 现场压力变送器输出、听鼓风机轴承有无异响 | DCS显示“风压正常”≠风真到了窑内——查风管蝶阀是否机械卡死在20%开度（电动执行器显示“全开”，实际连杆脱扣） |
| 出料闸板 | 手动摇柄测试机械行程、测限位开关触点通断、查液压站油压（≥7MPa）及保压时间 | “闸板到位”信号来得早≠物料已排出——曾遇一例：闸板到位，但下方螺旋给料机卡死，料堆顶住闸板，传感器误判“已开” |
| 除尘联锁 | 查布袋压差是否超限（＞1500Pa）、脉冲阀动作是否同步、卸灰阀有无堵料报警 | “除尘风机运行”≠除尘有效——滤袋破损、清灰周期错乱、压缩空气含水结冰，都会让联锁悄悄亮起黄灯再变红 |
| CO检测回路 | 用标准气（0.5% CO）现场标定、查探头安装位置是否处于涡流区、看补偿温度是否随窑温漂移 | 报警值飘高≠传感器坏——可能是探头被碱性粉尘覆盖，响应迟钝，系统自动延长判定时间，反而更易误锁 |
| 安全继电器 | 用万用表二极管档测输入侧（应导通）、输出侧（锁机时应断开）、查复位按钮机械回弹是否卡滞 | “继电器没响”≠它坏了——有些型号需长按复位3秒才释放，而操作员只按了0.5秒就放弃…… |
| DCS与PLC通讯 | Ping测试IP连通性、查OPC服务器连接数、抓Wireshark看Modbus TCP异常帧（重复地址、非法功能码） | “DCS画面卡顿”≠网络问题——大概率是某台现场IO站CPU占用率98%，正在死循环扫描一个坏通道 |
✅ 速捷实战锦囊：
- 若排查到某个节点“信号矛盾”（如DCS显示阀门开，但现场指针在关位），优先查IO模块通道——不是查线，而是查模块自身诊断灯。我们修过一台停产的欧姆龙CJ1M，因底板插槽氧化，导致第7通道AO输出恒为0，但模块自检灯全绿，骗过了所有人。
- 所有“疑似硬件坏”的结论，必须经过双验证：① 同型号备件替换测试；② 该通道接入其他已知良好信号源（如标准电流源），看输出是否线性。否则90%概率是软件逻辑或配置问题。
📌 速捷小结（带点温度的提醒）：
系统被锁，不是要你当福尔摩斯破案，而是请你做一名冷静的“系统翻译官”——
把红灯翻译成信号，把日志翻译成故事，把联锁逻辑翻译成工艺语言。
而我们晋江速捷自动化科技有限公司，从2017年成立那天起，就干着这件事：
🔧 支持西门子、三菱、汇川、安川等20+品牌PLC深度解密与逻辑修复；
📱 全品牌触摸屏（昆仑通态、威纶、信捷…）一键解密+程序恢复；
⚙️ 新代、广数、发那科等数控系统密码找回+系统重装；
💡 更关键的是——我们懂石灰窑的脾气：知道哪条联锁可以临时屏蔽（需签字备案），哪段逻辑必须原样复刻（安全红线），哪次“重启”其实是在埋雷……
下一章，咱们不修不救，专治“未病”——聊聊怎么让石灰窑，少锁、慢锁、甚至学会自己“喊停”前先打个招呼。
（温馨提示：晋江速捷自动化科技有限公司，成立于2017年12月，是中国领先的工业自动化系统集成服务商，经官方授权，专注于工业自动控制系统装置的全生命周期技术服务。公司总部位于福建省泉州市晋江市，业务网络覆盖全国，服务煤炭、冶金、印刷、纺织、建材、包装、船舶制造、环保节能、机械制造、食品饮料、数控加工等20+关键工业领域。累计服务客户10000+例，其中包括比亚迪、中国烟草、恒安纸业等众多行业龙头企业。）
大家好，我是速捷工控——不是算命先生，但真干过给PLC“把脉问诊”的活儿：
去年帮福建某大型冶金辅料厂建了一套“窑况呼吸监测表”，上线三个月后，系统第一次在CO浓度还没越限、温度曲线刚出现0.8℃/min异常斜率时，就弹出一条蓝色提示：“#3窑燃烧段热惯性衰减，建议4小时内检查烧嘴积碳”。
操作员半信半疑去看了——结果真在2号烧嘴喉口扒出3cm厚的灰釉层。没停窑，没报警，没锁机，只花47分钟清完，顺手还校准了风煤比模型。
什么叫高级的防锁？不是等它快倒了才扶，而是听它打哈欠，就递杯温水。
这一章，我们不聊“怎么修得更快”，专讲“怎么让它根本不想锁”。
3.1 基于历史数据的锁机风险预测模型构建：给每台窑配个“数字老班长”
很多客户问：“你们能预测锁机？”
我们答：“不能预测哪天锁，但能算出‘最近72小时锁机概率从12%升到63%’——就像看天气预报，不告诉你几点打雷，但说‘午后有强对流趋势，建议收衣服’。”
🎯 我们怎么做？三步落地，不画饼、不堆算法名词：
✅ 第一步：喂数据，但只喂“带工艺体温”的数据
不是把DCS里5000个点全扔进模型——而是精选17个“会说话”的变量：
- 燃烧器火焰强度波动标准差（连续5分钟＞±8% → 着火稳定性预警）；
- 助燃风变频器输出电流谐波畸变率（THD＞12% → 风机轴承或电网干扰初显）；
- 出料闸板液压站保压衰减速率（每小时压降＞0.3MPa → 密封圈老化信号）；
- 除尘布袋前后压差爬升斜率（＞50Pa/h → 滤袋糊堵早期征兆）……
> 📌 关键细节：所有数据都做“工艺归一化”处理。比如温度不用℃，而用“当前段温 vs 该工况理论稳态值”的偏差百分比——否则冬天和夏天的数据根本没法放一起学。
✅ 第二步：建模型，但用“老师傅经验+机器学习”双引擎
我们不迷信黑箱AI。模型底层是速捷工程师十年现场总结的32条“锁前征兆规则库”（例如：“当CO浓度＞800ppm + 窑尾负压突降＞150Pa + 火焰检测UV幅值抖动＞3次/秒 → 92%概率15分钟内触发安全链中断”），再用LSTM网络对这些规则的触发组合、时间序列权重进行动态加权优化。
👉 结果？模型在6家石灰窑实测中，平均提前41分钟发出有效预警，误报率＜5%，且每条预警都附带可执行建议：“查2#烧嘴电极绝缘”、“清洁CO探头滤网”、“复位除尘卸灰阀限位开关”。
✅ 第三步：落地，必须“看得懂、点得着、改得了”
预警不推送到微信，而直接嵌入DCS操作画面右下角——淡蓝色小气泡，点开就是：
🔹 当前风险等级（低/中/高/紧急）；
🔹 触发变量及实时趋势图（支持拖拽缩放）；
🔹 对应处置SOP（含速捷远程支持一键呼叫按钮）；
🔹 历史同类事件复盘（如：“2023-08-12同工况下，未处理导致锁机，耗时112分钟”）。
> 💡 真实案例：河北某厂#1窑预警“液压站油温梯度异常”，操作员点开发现：油冷器进口温度正常，但出口温度比上周同工况高6.2℃。他没换油，先拿红外仪扫冷器铜管——果然，局部结垢致换热效率下降。清洗后，预警自动解除。预防的本质，是把“经验感知”变成“数据可视”。
3.2 联锁逻辑优化与分级报警机制设计：从“一刀切闭锁”到“分段式喊话”
很多石灰窑的联锁逻辑，还停留在“血压一高，立刻心肺复苏”的年代。
比如：CO浓度＞1000ppm → 立即切断燃气、停风机、锁死闸板。
但现实是：有时是探头被粉尘短暂遮挡，有时是取样管冷凝水反冲，有时只是瞬时工艺扰动……
锁一次窑，损失不止是产量——更是操作员对系统的信任感。
🔧 我们的优化哲学就一条：让联锁有脾气，但别乱发火。
具体干了三件事：
🔹 ① 给每条联锁加“冷静期”与“复位阈值”
- 原逻辑：CO＞1000ppm → 立即闭锁；
- 新逻辑：CO＞1000ppm持续≥15秒 → 触发黄色预警（DCS弹窗+声光提醒）；
CO＞1200ppm持续≥8秒 → 触发橙色干预（自动降低燃气阀开度15%，增大助燃风量）；
CO＞1500ppm持续≥3秒 → 才启动红色闭锁。
> ✅ 效果：某厂改造后，CO相关锁机次数下降76%，且92%的橙色干预动作后，参数自动回归安全区——系统自己“喘匀了气”。
🔹 ② 同一物理量，按场景分设多级报警
以“窑尾负压”为例：
| 场景 | 报警类型 | 阈值 | 动作 |
|---------------------|----------|--------------|--------------------------|
| 正常生产段 | 黄色预警 | ＜-50Pa | 提示“检查引风机导叶” |
| 加料/出料切换时段 | 橙色干预 | ＜-120Pa | 自动微调助燃风门+5% |
| 窑衬检修后首次点火 | 红色闭锁 | ＜-200Pa | 锁定燃气总阀（需双人确认）|
👉 核心思想：报警不是越严越好，而是越懂工艺越好。 我们会带着DCS组态工程师蹲点一周，记录不同工况下的参数合理波动带，再反向定义阈值。
🔹 ③ 关键联锁回路，增加“软旁路”与审计追踪
- 不允许随意屏蔽联锁？我们同意。
- 但允许在特定条件下，由授权人员发起“临时软旁路”申请（需输入原因、预计时长、审批人ID），系统自动生成带时间戳的电子工单，并同步推送至安全部门备案；
- 所有旁路操作，DCS画面永久显示红色边框+滚动字幕：“#3窑CO联锁已软旁路，剩余有效期：2h17m”；
- 旁路到期自动恢复，超时未关闭则触发二级报警。
> 📌 安全底线：所有软旁路均不改变硬接线安全回路（如急停按钮、安全继电器通道），只影响DCS逻辑判断层——既保灵活，更守红线。
3.3 数字孪生辅助下的仿真复位演练与操作员能力强化：练得比真锁还像真锁
最后一点，可能最“不技术”，却最见功力：
再好的预测、再柔的联锁，最终要靠人来响应。
而人的肌肉记忆，永远来自真实压力下的重复训练——但我们不可能为了练兵，真让窑锁十次。
🎮 解法：速捷定制版「石灰窑数字孪生应急沙盘」
这不是3D动画演示，而是基于真实DCS组态、PLC程序、I/O点表1:1克隆的虚拟系统，运行在独立服务器上，与生产系统物理隔离，但逻辑完全一致。
✅ 它能干什么？
🔸 故障注入演练：管理员在后台点选“模拟CO探头漂移+助燃风变频器通讯中断+出料闸板限位失效”，系统瞬间进入“高度疑似锁机”状态，所有DCS画面、报警窗、趋势图实时响应，连PLC的SF灯都跟着闪；
🔸 操作回溯评分：操作员在沙盘上执行“隔离→查日志→定位→复位”全流程，系统自动记录：
- 第一个动作是否合规（比如先通风再进窑）；
- 查日志是否抓准首现故障（而非只盯当前红灯）；
- 复位顺序是否符合安全规程（如：必须先解联锁条件，再复位安全继电器）；
- 全程耗时与行业标杆对比。
🔸 错题本自动生成：每次演练后，生成PDF报告，标红错误步骤，并关联速捷知识库里的对应SOP视频（比如“如何用GX Works2快速定位FB块中的TON定时器参数”）。
🌟 真实反馈：浙江某集团要求旗下8座石灰窑操作员每季度完成2次沙盘演练。半年后统计：
- 应急响应平均耗时从83分钟→缩短至29分钟；
- 因操作失误导致的二次锁机率为0；
- 更惊喜的是——有3名操作员在沙盘里“意外发现”了DCS画面一个隐藏十年的逻辑漏洞，反馈给我们后，补丁已部署到全集团。
📌 速捷小结（带点烟火气的承诺）：
预防性维护，不是买一堆传感器贴满窑体，而是让设备开口说话；
智能化防锁，不是用AI取代老师傅，而是把老师傅的皱纹，变成系统里的判断逻辑；
而我们晋江速捷自动化科技有限公司，从2017年扎根晋江那天起，就相信一件事：
真正的技术尊严，不在故障发生时修得多快，而在它发生前，你已悄悄把它劝了回来。
🔧 我们干的活儿很实在：
- 用西门子、三菱、汇川等20+品牌PLC的深度解密能力，帮你把旧逻辑“翻译”成新模型可用的数据源；
- 用全品牌触摸屏（昆仑通态、威纶、信捷…）编程服务，把分级报警、数字孪生界面，原生嵌入你的操作屏；
- 用新代、广数、发那科等数控系统维修经验，打通窑尾包装线与主窑的联锁协同；
- 更关键的是——我们懂石灰窑的“慢性病”：知道热震疲劳怎么写进预测模型，明白碱性粉尘如何腐蚀IO模块，清楚每一次“临时旁路”背后，是产线压力还是设计缺陷……
下一章，咱们聊聊——当锁机真的发生了，如何用“最小代价重启”，而不是“最大阵仗复产”。
（温馨提示：晋江速捷自动化科技有限公司，成立于2017年12月，是中国领先的工业自动化系统集成服务商，经官方授权，专注于工业自动控制系统装置的全生命周期技术服务。公司总部位于福建省泉州市晋江市，业务网络覆盖全国，服务煤炭、冶金、印刷、纺织、建材、包装、船舶制造、环保节能、机械制造、食品饮料、数控加工等20+关键工业领域。累计服务客户10000+例，其中包括比亚迪、中国烟草、恒安纸业等众多行业龙头企业。）
