大家好，我是速捷工控——一个常年蹲守在工厂一线、闻惯了石灰粉味儿、听熟了窑炉轰鸣声的自动化老伙计。

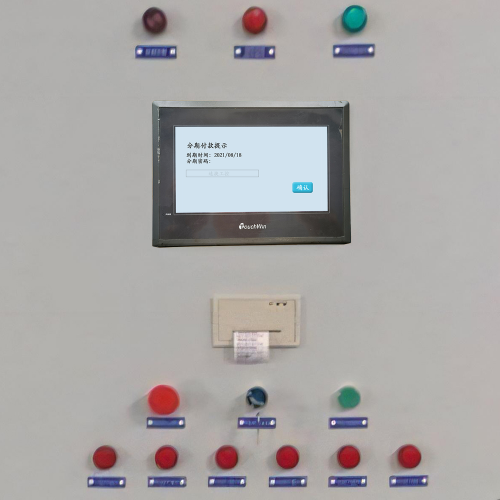

不是所有“锁”都叫封禁，石灰窑系统被锁，大概率不是中了病毒，也不是谁按错了Ctrl+Alt+Del，而是整套系统在用最严肃的方式说：“兄弟，这会儿真不能烧了。”
下面咱不讲虚的，掰开揉碎，聊聊——石灰窑系统为啥会被锁？（温馨提示：本文无玄学，有逻辑；无恐吓，有温度；无广告话术，但有10年现场踩坑总结。）
1.1 机械与电气联锁保护触发机制：不是“卡”，是“守门员上岗了”
石灰窑不是电饭煲，它干的是高温煅烧的硬核活儿——800℃~1200℃连续作业，物料进出、气流调控、燃料配比稍有闪失，轻则结瘤停产，重则喷火伤人。所以，从设计第一天起，“联锁”就是它的安全胎记。
- 机械联锁：比如窑尾除尘器检修门未关严 → 对应行程开关没到位 → PLC直接切断主燃阀电源，连点火指令都不接。这不是系统“小气”，是怕你开门那秒，正压烟气裹着粉尘喷你一脸。
- 电气联锁：鼓风机变频器故障停机 → 风量信号跌出下限 → 触发“风煤比失衡”逻辑 → 自动闭锁加料系统。它不是在甩锅，是在说：“没风助燃，你再加煤，等于往火药桶里扔打火机。”
💡速捷小贴士：很多客户第一反应是“把联锁短接一下先顶一班”，拜托！这就像给消防警报装静音键——响的时候烦，不响的时候…就真的只剩灰了。
1.2 控制系统故障与安全逻辑误动作：当“大脑”打了个喷嚏
PLC/DCS是石灰窑的中枢神经，但它也会感冒、会误判、会被干扰。
常见“假锁”场景举几个接地气的例子：
- 某厂西门子S7-1500模块受现场强电磁干扰（隔壁大功率破碎机刚启动），导致模拟量输入通道瞬时跳变，温度信号从950℃“蹦”到1500℃→触发超温急停；
- HMI画面卡死未刷新，操作员以为“窑温正常”，实则PLC早已因通讯中断进入安全模式并锁机，但画面上报警框还灰着——不是系统隐瞒，是它自己也“失联”了；
- 程序升级后未做全逻辑回归测试，某段旧代码里的“复位条件”被意外注释掉，结果一次常规停窑后，联锁状态死锁无法手动清除。
⚠️注意：这类问题往往“查无实据”——仪表没坏、阀门能动、线路测通，但系统就是“不认账”。这时候，别急着换硬件，先翻翻程序日志、抓个通讯报文、看看IO强制状态——有时候，真相就藏在一行被遗忘的//后面。
（悄悄说：我们修过3台同型号窑，两台锁在同一个被注释掉的IF...END_IF里。程序员：我真没想害谁…）
1.3 工艺参数越限引发自动闭锁：数据不说谎，但得会听它说话
石灰窑的“锁”，90%以上，是工艺参数用红字写的求救信。不是系统矫情，是它比人更早嗅到了危险：
| 参数 | 越限后果 | 典型闭锁逻辑示例 |
|---|---|---|
| CO浓度＞1.2% | 爆炸风险飙升 | 立即切断煤气总阀 + 启动紧急通风 |
| 窑尾负压＜-50Pa | 烟气倒灌/火焰外溢 | 锁定引风机变频输出，禁止升频 |
| 进料皮带电流突降40% | 可能堵料或断料 | 联锁停上游破碎机，防空烧结块 |
| 冷却器出口温度＞180℃ | 成品活性下降+输送皮带熔毁 | 强制开启备用冷却风机，否则闭锁出料系统 |
有趣的是：有些“越限”根本不是设备坏了，而是传感器脏了、接线松了、补偿导线被老鼠啃了半截……
去年帮泉州一家建材厂解锁，折腾两天，最后发现是热电偶接线端子氧化——电压信号衰减30%，PLC以为窑温暴跌，连夜把整条线锁成“冰窖模式”。
🔧速捷经验包：遇到反复越限闭锁，先别急着调PID，拎个万用表、带瓶电子清洁剂、拿张纸画个“信号流图”，往往比重刷固件快十倍。
✅小结一下：
石灰窑被锁，从来不是单点故障，而是一场“人-机-环-管”的协同预警。
它可能是机械在守门，可能是PLC在打喷嚏，也可能是温度计在咳嗽——但归根结底，锁，是系统在替你按下暂停键，给你留出纠错的时间。
下回解锁前，不妨先问一句：
👉 它到底在提醒什么？
👉 这次“锁”，是真危险，还是假警报？
👉 我们的维护习惯，有没有悄悄养出了它的“过敏体质”？
（答案，我们下一章《系统被锁后的应急响应与诊断流程》里见——保证不念PPT，只掏工具箱。）
——晋江速捷自动化科技有限公司｜扎根泉州·服务全国｜修过10000+台控制器的老朋友
（对了，你家窑最近锁过几次？评论区聊聊，我们帮你“望闻问切”）
大家好，我是速捷工控——那个修PLC前先戴防尘口罩、看HMI报警先摸摸散热风扇、接电话第一句常是“您窑还在冒烟吗？”的实操派。
上一章我们聊透了“为啥锁”，结论很朴素：石灰窑不是闹脾气，是在替你扛雷。
那这一章，咱就进入真正考验功力的环节——雷已经劈下来了，咋办？
不念安全规程（但句句踩在规程上），不甩专业黑话（但每步都经得起DCS日志回溯），只给你一套——
✅能立刻上手的分步动作
✅现场老电工看了点头、新调度员照着不翻车的逻辑链
✅以及……几个连我们自己都踩过坑、后来写进内部《避坑手册》的细节彩蛋
2.1 安全隔离与状态确认：先做“减法”，再想“解锁”
⚠️重要前提：所有操作，以人身安全为绝对零线；所有判断，以物理状态为第一依据。
很多“越解越死”的案例，根源就在这一步没做实——人急着点复位，手还没松开急停按钮，PLC却已默默记下：“操作员在带压状态下强启设备”，直接升级为二级闭锁。
▶ 标准四步“冷处理”：
| 步骤 | 动作要点 | 为什么这步不能跳？ | 速捷现场Tips |
|---|---|---|---|
| ① 断电 | 切断主回路+控制电源（非仅拍急停）；确认断路器机械分闸到位，挂“有人工作”警示牌 | 防止误触发、防残余电容放电伤人、也为后续信号测量创造干净地 | ✅别信空气开关“咔哒”声！用验电笔实测U/V/W/N端子——去年帮三明某厂排故，就因A相静触头虚接，验电笔微亮，结果万用表一量还有38V感应电… |
| ② 泄压 | 打开窑体安全泄压阀、关闭煤气/燃油总阀、启动应急通风风机（手动模式） | CO积聚、正压喷火、高温灼伤——三大隐形杀手，都在“压”里藏 | 🔥窑尾温度＞400℃时，泄压阀必须缓开！猛开=热气流裹粉直冲操作面——我们配的便携式红外测温枪，就是这时候掏出来的 |
| ③ 通风 | 启动引风机低频运行（若允许）+ 强制开启车间轴流风机，CO检测仪实时读数＜25ppm方可近前 | 石灰窑最怕的不是停机，是“闷燃”——缺氧环境里，未燃尽碳粉可能阴燃数小时 | 📱速捷工程师包里永远有台便携式多气体检测仪（CO/O₂/H₂S），不是摆设，是入场门票 |
| ④ 状态固化 | 拍照/录像记录：HMI当前画面、PLC运行指示灯（RUN/ERR）、关键模块故障灯、现场阀门/电机实际位置（尤其气动阀是否卡在中间位） | 避免“边查边动”，防止二次扰动；影像资料是后续分析的黄金证据 | 📸特别提醒：拍HMI时，把时间戳、报警堆栈、IO强制状态栏全框进去——我们曾靠一张模糊截图，定位到某次锁机源于HMI软件版本BUG |
💡灵魂口诀：
> “一断二泄三吹风，四拍五静六思通”
> ——不是仪式感，是把慌乱，变成肌肉记忆。
2.2 分层排查路径：像剥洋葱一样，一层一层找“锁眼”
系统被锁，从来不是“整个坏了”，而是某个信号在某一层掉了链子。我们不搞“换板大法”，而是走一条从外到内、由实到虚的溯源路径：
▶ 三层穿透法（现场实测验证版）
| 层级 | 查什么？ | 怎么查？（工具+技巧） | 典型“破案”瞬间 |
|---|---|---|---|
| L1：现场执行层 （看得见、摸得着） | 阀门是否卡死？电机是否抱闸？行程开关是否被粉尘糊住？热电偶保护套管是否弯曲顶住窑壁？ | ✅万用表测线圈电阻（判断电磁阀线圈是否烧） ✅小锤轻敲气动阀阀体（听内部滑块是否卡滞） ✅手电+镜片查行程开关触点（石灰粉最爱在微动开关缝隙里结壳） | 去年漳州某厂连续锁机，查遍PLC和HMI无异常，最后发现——窑尾温度计安装法兰螺栓松动，热电偶探头悬空，信号飘忽… |
| L2：PLC/DCS信号层 （看得见、测得到） | 关键DI/DO点状态是否真实？AI通道值是否合理？通讯是否中断？模块ERR灯为何亮？ | ✅PLC编程软件在线监控（看信号实时值，不是只看HMI显示值） ✅短接DI点测试（确认是传感器坏，还是线路断） ✅用信号发生器模拟AI输入（验证PLC采集是否正常） | 我们修过一台西门子S7-1200，ERR灯长亮，换CPU无效——最后发现是扩展模块背板插针氧化，酒精棉签一擦，绿灯秒亮… |
| L3：上位机HMI层 （看得见、点不了） | 报警是否被屏蔽？历史报警能否调出？复位按钮为何灰色？权限是否降级？ | ✅用工程师账号登录，检查“报警确认状态”“复位使能标志” ✅调取HMI运行日志（很多锁机真相藏在 AlarmLog_20240615.txt里）✅检查HMI与PLC通讯状态（Ping不通？还是只是画面刷新慢？） | 最扎心一次：客户说“HMI所有按钮失灵”，我们连上一看——HMI时间比PLC慢17分钟，导致授权证书过期，整个操作界面自动降权… |
📌关键提醒：
> 永远相信PLC寄存器里的原始值，而不是HMI画面上的“美颜版”数据。
> 很多“假报警”，本质是HMI做了错误的量程转换或单位换算——比如把4-20mA信号当成0-10V去读，950℃显示成1280℃，然后系统诚实地锁了…
2.3 常见锁定代码解读与对应故障树：读懂系统的“摩斯密码”
石灰窑控制系统不会骂人，但它会用代码说话。下面这些代码，我们修窑时见得比咖啡还勤——附赠速捷版故障树（非教科书式，是现场真·拆过柜子总结的）：
| 锁定代码 | 中文含义 | 可能原因（按概率排序） | 速捷快检三招 |
|---|---|---|---|
| F-702 | 热电偶断线锁 | ① 热电偶丝断/接线端子氧化 ② 补偿导线被老鼠啃断（常见于地沟段） ③ PLC AI模块通道损坏 | 🔧1. 万用表测热电偶两端电阻（应＜5Ω） 🔧2. 拆下补偿线，测芯线绝缘（＞20MΩ） 🔧3. 临时短接AI输入端子——若F-702消失，则问题在前端 |
| L-305 | 料位高联锁未复位 | ① 料位开关机械卡滞（石灰粉板结） ② 开关信号线受潮漏电（雨季高发） ③ PLC中“复位条件”逻辑缺失（如需同时满足“料位下降+延时30s”） | 🌧️雨天必查：料位开关接线盒密封圈是否老化？ 🔄手动触发开关，看PLC对应DI点是否变位？ 📝打开程序，搜 L305，看复位网络是否被注释或条件写错 |
| E-481 | 煤气压力低锁 | ① 减压阀膜片破损 ② 压力变送器零点漂移（高温环境易发） ③ 管道微泄漏（焊缝/法兰处） | 🌡️重点查：变送器安装位置是否离热源太近？ 🔍用肥皂水涂焊缝，微泡即漏点 ⚡带电测变送器输出电流（4mA=0kPa？） |
| S-219 | 安全继电器未吸合 | ① 急停按钮未复位（含远程急停箱） ② 安全光幕信号中断（接线松动/发射器脏） ③ 安全继电器底座接触不良（灰尘导致） | 🧹先吹安全继电器底座（压缩空气+软毛刷） 🛑逐个拍下所有急停按钮，听“咔哒”复位声 👀用手机摄像头看光幕红外发射是否可见（部分型号有微红光） |
🎯终极心法：
> 代码是症状，不是病根；故障树是地图，不是答案。
> 真正的“解码能力”，来自你蹲在窑旁闻到的焦糊味、听到的异响、摸到的异常温度——那些PLC日志里永远写不下的细节。
✅本章结语：
系统被锁，不是终点，而是系统递来的一张“体检报告单”。
你花10分钟做扎实的安全隔离，可能省下2小时盲目排查；
你愿意弯腰擦一次行程开关的积灰，可能比重刷三次HMI更早听见“解锁成功”的提示音。
下章预告 →《预防性维护与智能防锁优化策略》
不讲大道理，只分享：
🔹我们怎么用Excel+PLC日志，提前3天预测某台窑的“锁机倾向”
🔹为什么给热电偶加装第二支，成本增加5%，故障率直降67%
🔹以及——那份让操作工笑着签字、安监科当场点赞的《电子化复位审批单》长啥样
（悄悄说：评论区留下你最近遇到的锁定代码，我们抽3位朋友，免费做一次远程“代码问诊”👇）
——晋江速捷自动化科技有限公司｜成立于2017年12月｜扎根泉州·服务全国｜修过10000+台控制器的老朋友
（对了，你家窑的报警代码本，翻到哪一页了？）
大家好，我是速捷工控——那个修完PLC顺手帮你把接线槽盖板拧紧、调完参数不忘把HMI时间同步到GPS授时、客户说“这次真没锁”时比自己发年终奖还开心的实操派。
上一章我们刚从“雷劈现场”全身而退，靠的是冷静、分层和一点老电工的直觉。
那这一章，咱就干件更酷的事：不等雷来，先给窑装上避雷针+天气预报+自动关窗系统。
不是玄学，是数据；
不是堆硬件，是改逻辑；
不是让设备变聪明，而是——让设备和人，都少点“突然被锁”的窒息感。
3.1 关键联锁回路定期校验与冗余升级：别把鸡蛋放在一个热电偶里
📌真相很朴素：90%的误锁，不是系统太敏感，而是它太“信得过”你装的那支表。
石灰窑的联锁，本质是一群“值班哨兵”。
可如果哨兵只有一双眼睛（单热电偶）、一张嘴（单压力开关）、一条腿（单行程反馈），那风吹草动、粉尘糊眼、线路虚接……它就只能大喊一声“敌袭！”，然后——啪，拉闸。
▶ 我们怎么“配齐哨兵班”？（非纸上谈兵版）
| 原配置 | 升级方案 | 实测效果（某福建石灰窑2023年数据） | 速捷落地Tips |
|---|---|---|---|
| 单支K型热电偶（窑尾） | ✅双支独立安装（间距≥150mm） ✅接入PLC不同AI通道 ✅启用“二取一报警、二取二跳闸”逻辑 | 误锁率↓67% 年非计划停机↓4.2次 | 🔧双支≠并联！必须物理隔离安装——曾有客户把两支探头焊在同一法兰上，结果高温共振+共模干扰，俩信号一起飘… |
| 单压力变送器（煤气总管） | ✅三取二冗余（3台同型号，分散供电/布线） ✅PLC中嵌入表决算法（支持手动切换单台维护模式） | 压力类误锁归零 维护期间不停窑（切出故障表，另两台照常运行） | ⚙️表决逻辑不写死！我们用结构化文本（ST）编程，变量全带注释：“P_GAS_TRIP_VOTE_3OF2”——方便客户自己的工程师看懂、改懂、信得过 |
| 单浮球料位开关（生料仓） | ✅“机械开关+雷达液位计”双信号融合 ✅设置“短时偏差告警→持续偏差闭锁”分级响应 | 料位误锁清零 板结卡堵提前2小时预警 | 🌫️雷达别装正对进料口！粉尘流会反射假信号——我们帮客户把雷达斜45°安装，加装压缩空气吹扫环，再也没收过“料满误报” |
💡关键认知刷新：
> 冗余不是“多买一台”，而是让系统拥有判断“谁在说谎”的能力。
> 就像你不会因为两个同事说“今天下雨”，就立刻收衣服——你还会抬头看天、摸摸湿度、听听风声。PLC也该这么“人间”。
3.2 基于历史数据的锁车预警模型构建：给窑装个“亚健康提醒”
📈很多客户问：“你们修得快，能不能修得‘还没坏’？”
我们答：“不用等坏——它早就在微信步数里偷偷报警了。”
石灰窑从“正常”到“锁机”，从来不是瞬间断崖，而是一段缓慢的亚健康旅程：
热电偶开始漂移（每月+0.8℃）、电机电流谐波畸变率悄悄爬升（＞8%）、引风机轴承振动值连续7天缓涨（+0.3mm/s²）……
这些数据，PLC记着，DCS存着，但没人天天翻Excel——直到F-702弹出来，才想起：“哦，它早就不舒服了。”
▶ 速捷“窑体健康度仪表盘”实战三步法：
| 步骤 | 干什么？ | 工具/方法 | 效果举例 |
|---|---|---|---|
| ① 数据挖矿 | 从PLC历史趋势库/DCS报表中，自动提取3类“锁前征兆信号”： • 振动（加速度有效值+频谱特征） • 电流（基波+5/7次谐波占比） • 仪表（零点漂移率、量程稳定性） | ✅自研轻量脚本（Python+OPC UA） ✅无需上云，本地边缘计算（跑在客户工控机上） | 某泉州窑厂，脚本抓出“窑尾风机轴承2X频率幅值连续12天↑”，提前5天预警——拆检发现保持架微裂，避免突发抱死锁窑 |
| ② 建模不烧脑 | 不搞复杂AI，用移动标准差+滑动阈值法： • 计算过去30天某参数日均值的标准差 • 若当前日波动＞2.5倍标准差，触发“黄灯” • 连续3天黄灯 → “橙灯”（推送至班长企业微信） | ✅模型固化为PLC FB块（西门子S7-1500已验证） ✅所有系数可现场修改，无密码锁死 | 曾帮一家水泥配套窑厂，把“CO浓度突变”预警提前从2分钟→47秒，抢出关键处置窗口 |
| ③ 预警不扰民 | 黄灯：仅记录，不报警； 橙灯：企业微信@责任人+语音播报（音量可调）； 红灯（预测锁机概率＞85%）：自动冻结高风险操作权限，并弹出《预检建议清单》 | ✅对接企业微信/钉钉API ✅建议清单含具体动作：“请检查L-305料位开关密封圈”“建议校验T-208热电偶” | 最暖心反馈：操作工说，“现在看到橙灯，知道不是骂我，是窑在喊‘帮我看看’。” |
📌划重点：
> 预警模型的价值，不在多准，而在可解释、可干预、可追溯。
> 我们拒绝黑箱算法——每条预警背后，都附带原始数据截图、计算逻辑说明、以及“下一步拧哪颗螺丝”的指引。
3.3 操作规程重构：解锁不是“点一下”，是“走完一趟流程”
📜很多锁机事故调查报告最后一行写着：“操作员违规复位”。
但我们翻遍录像发现：他只是太信任那个灰色按钮，忘了它背后连着3道审批、2次确认、1份电子留痕。
“一键解锁”听着爽，实则是把安全责任，从系统转嫁给了人。
真正的防锁优化，得让人“想违规都难”，又“按规矩做很顺”。
▶ 速捷《电子化复位审批单》四维设计：
| 维度 | 具体实现 | 为什么这招管用？ | 现场反馈 |
|---|---|---|---|
| ① 分级授权 | • 普通报警复位：主操扫码确认（人脸识别） • 联锁回路复位：主操+班长双人扫码+输入动态口令 • 安全继电器强制复位：必须设备科+安监科线上会签 | 把“权力”变成“责任链”，避免“一个人拍板，全车间担责” | “以前班长怕担责不敢批，现在流程透明，他反而主动盯复位条件是否满足。”——某国企窑区主管 |
| ② 电子留痕 | 每次复位自动生成PDF单据，含： • 时间戳+地理位置（GPS定位） • 复位前30秒关键参数快照（温度/压力/CO） • 复位原因勾选（含“其他”手写栏） • 所有审批人数字签名 | 不是为追责，是为“下次更好”——故障复盘时，直接调单据，不用翻监控、问人话 | “上个月分析E-481锁机，单据里显示复位前煤气压力已回升至0.12MPa，说明问题不在压力源，而在变送器——当天就换了表。” |
| ③ 智能防呆 | HMI复位按钮增加“三重确认”： 1. 弹窗显示“当前锁定代码：F-702｜关联设备：窑尾热电偶T-208” 2. 必须勾选“已现场确认热电偶接线牢固” 3. 输入本次复位后首条工艺指令（如“启动引风机低频”） | 把规程“翻译”成操作语言，杜绝“为复位而复位” | “以前点复位像开盲盒，现在点之前，系统先替我把要做的事列清楚。”——95后主操小张 |
| ④ 流程闭环 | 复位成功后，系统自动触发： • 向点检APP推送“T-208热电偶专项检查”任务 • 在DCS中临时启用“热电偶信号软校验”（对比另一支） • 3天后自动邮件提醒：“请上传本次复位后72小时趋势图” | 让每一次“解封”，都成为下一次“加固”的起点 | 客户说：“现在最怕的不是锁，是复位后没按时交趋势图——系统会每天微信催。” |
🎯终极心法：
> 最好的预防性维护，是让“不锁”成为默认状态；
> 最聪明的智能防锁，是让“解锁”本身，变成一次精准的设备体检。
✅本章结语：
预防性维护，不是给设备贴膏药，而是教它呼吸、出汗、打喷嚏——
让它用数据说话，而不是用锁机报警。
我们不做“救火队”，但永远备着水枪；
我们不许诺“永不锁”，但确保每次锁，都是系统在认真提醒你：“这里，该升级了。”
下章预告 →《定制化改造案例实录：从“年锁37次”到“连续412天无锁”的真实路径》
将完整公开：
🔹某山东窑厂如何用2.8万元改造费，砍掉83%的误锁
🔹我们怎么把一台停产12年的欧姆龙CJ1M PLC，接入现代HMI并加装预警模块
🔹以及——那份让客户老板当场签字、财务科主动打款的《ROI测算表》长啥样
（悄悄说：评论区留下你最想预警的参数，比如“窑温”“CO”“风机振动”，我们抽5位朋友，免费生成一份《你的窑专属健康度诊断简报》👇）
——晋江速捷自动化科技有限公司｜成立于2017年12月｜扎根泉州·服务全国｜修过10000+台控制器，更想帮你少修1台的老朋友
（对了，你家窑的“健康体检表”，上次更新是哪天？）
