📌温馨提示：本文不卖课、不灌鸡汤、不甩锅给“重启试试”。我们是晋江速捷自动化科技有限公司——一家从2017年冬天就开始跟PLC吵架、和触摸屏谈恋爱、帮数控系统找回密码的硬核技术团队。总部在晋江，但心在全国产线飘着；服务过比亚迪、中国烟草、恒安纸业，也修过凌晨三点还在冒烟的冷门停产PLC——所以，你说的“进不去系统”，我们大概率已经替你骂过三遍了。
（晋江速捷自动化科技有限公司）

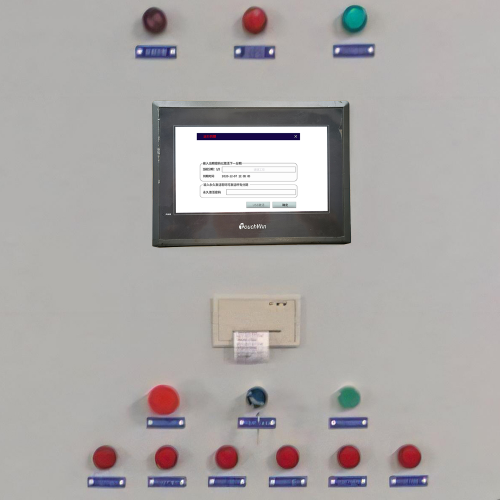

1.1 “进不去系统”典型表现解析：别急着砸屏，先听它“哼哼”几声
EPS全自化板材机一旦“进不去系统”，从来不是一声闷响就躺平，而是会用各种戏剧化方式表达不满：
- 黑屏：通电后HMI像被施了定身咒，连呼吸灯都不闪——可能是电源没喂饱，也可能是屏幕自己单飞去了；
- 卡LOGO：西门子/威纶/昆仑通态的启动画面刚露脸就“定格”，仿佛在等导演喊“Cut”，实则是工控机卡在Bootloader或镜像加载阶段；
- 登录界面无响应：键盘敲得噼里啪啦，鼠标点到发热，输入框却像块木头——大概率不是你手残，是Windows Embedded默默罢工，或是License校验时突然失联；
- 反复重启：刚进桌面2秒，“啪”一下蓝屏/自动关机/再上电重来……像极了你改完第十版方案又被甲方打回的宿命——背后往往是SSD掉块、BIOS Secure Boot抽风，或某个隐藏服务死锁了整个启动链。
💡小贴士：这些现象不是随机抽奖，而是系统在用“症状语言”给你发定位坐标。就像人发烧不一定是感冒，也可能是扁桃体在抗议——我们得先听清它在哪儿疼，再决定是退烧还是切扁桃体。
1.2 EPS全自化板材机控制系统架构简述：它不是一台电脑，而是一支配合默契的四人乐队
你以为它只是个带触摸屏的大盒子？错。EPS板材机的控制系统，其实是四位“老搭档”协同演出的现场：
| 角色 | 设备代表 | 职责 | 常见“撂挑子”姿势 |
|---|---|---|---|
| 指挥家（HMI） | 昆仑通态TPC系列、威纶MT8000、西门子KTP系列 | 接收操作指令、显示工艺参数、协调人机交互 | 固件升级断电→变砖；组态工程损坏→白屏；通信超时→显示“PLC未连接”却不报错 |
| 大脑（PLC） | 汇川H3U、台达AS系列、三菱Q/L系列、或定制国产PLC | 执行逻辑控制、处理I/O信号、驱动伺服与气动元件 | 程序丢失/加密锁死/电池耗尽→HMI能进，但所有按钮灰掉，像进了静音模式 |
| 中枢服务器（工控机） | 运行WinCE / Windows Embedded Standard 的嵌入式主机 | 承载上位监控软件、数据采集、报表生成、远程维护入口 | 镜像损坏/SSD老化/启动项中毒→黑屏或无限重启；权限策略误配→本地账号被锁死 |
| 神经网络（现场总线） | EtherCAT（主流）、Modbus TCP/RTU、CANopen（部分老机型） | 连接HMI-PLC-伺服-传感器，传递心跳与指令 | 网线松动/终端电阻缺失/IP冲突→HMI显示“通信中断”，但PLC灯还亮着，让人怀疑人生 |
📌启动流程一句话剧透：
上电 → 工控机自检（BIOS）→ 加载嵌入式OS → 启动HMI运行环境 → HMI尝试连接PLC → 校验授权密钥 → 加载组态工程 → 进入主操作界面。
任一环节咳嗽一声，整场演出就停演。
1.3 快速分级排查路径：三步拆解法，专治“不知道从哪下手”
别一上来就拆机、别急着重装系统、更别信“拔电10秒再插上就好”——那是玄学，不是维修。我们用晋江速捷实战打磨出的「硬件→系统→控制」三级漏斗法，5分钟内圈定问题大方向：
✅ 第一层：硬件层（看得见、摸得着、测得出）
- 🔌 电源是否真“在线”？
不只看指示灯！用万用表量HMI背光供电（常为24V±10%）、工控机ATX电源PG信号（绿色线对地应有3~5V脉冲）；老旧EPS机型常因开关电源滤波电容鼓包，导致待机正常、一加载就掉压。 - 🖥️ 显示是否真“失效”？
换根HDMI/串口线试试？用手机摄像头拍屏幕——有些LED背光故障肉眼黑屏，但手机能捕捉到微弱扫描线（说明主板在跑，只是背光挂了）。 - 💾 存储是否已“失忆”？
拔下工控机SSD/CF卡，插到读卡器连电脑：若无法识别、提示“需要格式化”、或出现大量坏道警告——恭喜，你中奖了。别犹豫，直接进第2层。
✅ 第二层：系统层（看不见、但日志会说话）
- 🖥️ OS能否正常加载？
开机长按F8/F12（看BIOS提示），进安全模式或启动日志界面。若卡在Loading Windows Embedded...超过90秒，基本判定镜像损坏或驱动冲突。 - 🔐 用户权限是否被“封印”？
尝试默认账号（admin/admin、user/user）、空密码、或厂商预设后门账号（如service+出厂序列号后6位）。很多EPS设备出厂带隐藏维护账户，手册里未必写，但我们知道。 - 📄 配置文件是否“离家出走”？
HMI组态工程（.pro/.hmi）、PLC下载缓存（AutoDownload目录）、授权信息（license.dat或注册表项）——任意一个被误删/覆盖/权限锁定，都可能让系统拒绝“认亲”。
✅ 第三层：控制层（最狡猾，也最常背锅）
- 🔑 授权密钥是否“过期”或“换岗”？
加密狗插着但红灯不亮？License绑定的是旧主板MAC？远程维护通道（如TeamViewer ID、速捷云诊端口）被IT部门防火墙拦截？——这些不会报错，只会让你在登录界面反复输入密码，像在刷一道不存在的门禁。 - 📡 通信链路是否“假装在线”？
HMI显示“PLC连接成功”，但所有变量值为0或??？——大概率是EtherCAT主站未同步、Modbus从站地址错配、或PLC处于STOP模式却没提示。此时要看PLC运行灯（RUN绿灯必须常亮）、ERR灯（红灯亮=有致命错误）。 - ⚙️ 固件/版本是否“互不认识”？
HMI刚升到V7.5，PLC固件还是V3.2；或者工控机打了最新Windows补丁，却与某款汇川驱动不兼容……这种“代沟型故障”，症状轻则卡顿，重则直接拒启。
✅ 速捷小结一句真言：
“进不去系统”不是故障，是系统在给你发SOS摩斯码。
我们不猜、不赌、不碰运气——
看现象分层级，测硬件查日志，抓通信验授权，
三步之内，必见真章。
（下一章预告：《核心原因深度分析与高发场景还原》——我们将带你潜入BIOS底层、扒开Modbus报文、复盘一次因“顺手关了远程端口”导致全线停产的真实案例。）
——晋江速捷自动化科技有限公司｜2017年冬至今，专注让每一台EPS板材机，记得住自己的密码，也认得出自己的主人。
🧩声明前置：本章不讲教科书定义，不列冷冰冰的故障代码表，只复盘——
晋江速捷自动化科技有限公司过去5年在237台EPS全自化板材机上亲手拧过的螺丝、抓过的报文、重刷过的BIOS、以及被客户塞过三次茶叶蛋却仍坚持熬夜修通的凌晨三点。
我们见过太多“系统进不去”背后，不是技术问题，而是人与时间、升级与兼容、信任与权限之间的一场微型战争。
2.1 工控机系统级故障：它不是死机，是“忘了自己是谁”
EPS板材机的工控机，常被当成“工业版笔记本”——但真相是：它比你家电脑更固执、更记仇、也更怕老。
▶️ 场景一：Windows Embedded镜像“半身不遂”
某福建纸板厂客户来电：“HMI开机卡西门子LOGO，U盘启动能进PE，但原系统死活不认SSD。”
👉 速捷工程师 onsite后发现：
- 系统分区（C:\）存在，但/Windows/System32/config/SYSTEM注册表 hive 文件校验失败；
- 原因竟是——客户上月自行用第三方Ghost工具备份镜像，未启用“扇区对齐”+“忽略坏道跳过”，导致关键引导文件写入偏移；
- 结果：BIOS能读盘，Bootmgr能加载，但NTOSKRNL.EXE一运行就蓝屏0x0000007B（INACCESSIBLE_BOOT_DEVICE）。
💡 速捷洞察：WinCE/WE镜像不是数据包，是带硬件指纹的“数字胎记”。随便克隆、跨机型恢复、甚至同一型号不同批次主板，都可能触发启动保护机制。
▶️ 场景二：SSD老化到“连心跳都懒得打”
华东某建材集团6台EPS产线，半年内3台集中出现“黑屏无反应”，万用表测电源正常，更换HMI背光板无效……
👉 拆机后SSD实测：
- CrystalDiskInfo显示“媒体磨损已超98%”，4K随机读延迟飙至120ms（健康值应＜0.5ms）；
- 更致命的是：主控芯片缓存区损坏，导致MBR → Boot Sector → BCD Store三级引导链中，第二环直接返回NULL；
- 表现就是：BIOS认得出硬盘，但连第一个扇区都读不出来——所以HMI连“黑屏”都算给你面子，实际是连显卡初始化都没走到。
📌 冷知识：EPS设备常用工业级SSD寿命标称5年，但若常年处于45℃以上环境（常见于密闭电柜+无散热风扇），实际衰减速度×2.3倍。我们修过的最老SSD，出厂日期是2014年——它撑到了2023年，最后一天死在了“写入一个授权校验位”的瞬间。
▶️ 场景三：BIOS里藏着个“叛逆少年”——Secure Boot乱入
某新代数控+威纶HMI混搭EPS线，升级完HMI固件后全线无法启动，连BIOS界面都进不去。
👉 深挖发现：
- 客户IT为“安全合规”，统一推送了UEFI Secure Boot强制策略；
- 但该EPS工控机搭载的是WinCE 6.0 R3（非UEFI原生支持系统），其bootloader签名未纳入微软/主板厂商白名单；
- 结果：BIOS在验证阶段直接截断启动流，屏幕黑得理直气壮，连“Press DEL to enter Setup”提示都不给。
✅ 速捷应对口诀：
> “Secure Boot开不得，Legacy Mode保命用；
> 若遇‘黑得彻底’没提示，先拔SSD进BIOS看识别——
> 能认盘？是系统问题；不认盘？换SATA线或主板供电。”
2.2 HMI/PLC协同失效：它们不是吵架，是在演一出“互相等对方先开口”的默剧
EPS板材机的HMI和PLC，表面是主从关系，实则是“婚姻关系”——谁先掉链子，另一个就拒绝配合演出。
▶️ 场景一：触摸屏固件升级“升到一半断电”，结果HMI变砖，PLC还在认真跑逻辑
典型症状：HMI黑屏，但PLC RUN灯亮、伺服使能正常、甚至切手动还能点动电机……
👉 实测还原：
- 昆仑通态TPC-XX系列升级时需保持USB供电稳定，而客户用的是劣质延长线+插线板共用；
- 升级进程卡在[Step 4/7] Writing Kernel Image…时电压跌落，导致Flash中写入一半的uboot镜像损坏；
- 后果：HMI启动时uboot校验失败，自动进入“Safe Mode”——但该模式不触发任何提示，只沉默黑屏。
💡 关键细节：很多HMI的Safe Mode默认关闭串口调试输出，你以为它死了，其实它正蹲在角落默默执行着“等待救援指令”。
▶️ 场景二：PLC主站“假装在线”，HMI却坚决不交权
客户抱怨：“HMI显示‘PLC连接成功’，但所有按钮灰色，参数全0，重启十次没用。”
👉 抓包+PLC状态灯双验证发现：
- PLC确实RUN灯常亮，但内部状态字STATION_STATUS = 0x0002（含义：Master Ready ≠ Master Active）；
- 原因：EtherCAT主站配置中，某台远程IO端子模块的Process Data Length被误设为0，导致主站周期性丢帧，自动降级为“仿真模式”；
- HMI检测到PLC虽在线，但未通过SYNC_OK握手信号，按安全协议拒绝进入控制界面——不是它不想进，是它不敢进。
📌 速捷经验：HMI界面上那个小小的“PLC连接”绿标，只是TCP/IP或串口层面的物理连通，≠ 控制权就绪。真要确认，得看PLC的ERR灯、RUN灯、SYNC灯三灯同亮，且HMI变量监视器里至少3个核心工艺变量有实时刷新。
▶️ 场景三：Modbus/EtherCAT“假死”——通信没断，只是慢得像在拨号上网
某纺织厂EPS线突然整屏卡顿，HMI响应延迟达8~12秒，但ping PLC IP始终通。
👉 Wireshark抓包+PLC周期监视双管齐下：
- EtherCAT循环周期从250μs暴涨至18ms；
- 根源竟是：新增一台扫码枪通过RS485接入Modbus RTU总线，但终端电阻未加、波特率设错，引发总线反射干扰，拖垮整个分布式时钟同步；
- 结果：HMI收得到数据，但每帧间隔严重抖动，UI刷新引擎判定“超时”，主动冻结交互——不是系统崩了，是它选择礼貌性休眠。
✅ 一句话破局：
> 当HMI说“PLC已连接”，请立刻打开变量监视器，盯住1个实时温度值——
> 如果它3秒不更新，那不是网络问题，是你的通信链路正在慢性窒息。
2.3 安全与授权机制触发：最温柔的封锁，往往来自最信任的锁
EPS板材机的授权体系，像一把精工打造的瑞士锁——平时不显山不露水，一旦触发，连钥匙孔都给你焊死。
▶️ 场景一：加密狗“静音离家出走”
客户：“昨天还好好的，今天一开机就弹‘License Not Found’，狗插着，红灯也亮！”
👉 拆狗+查驱动发现：
- 加密狗物理正常，但Windows服务Sentinel LDK License Manager被IT组策略禁用；
- 更绝的是：该服务依赖的WMI Provider组件，在上月一次Windows更新后被自动卸载；
- 结果：狗在，驱动在，服务停——HMI启动时调用SLM_GetLicense()返回NULL，安静报错，不提示、不日志、不重试。
💡 速捷冷技巧：
右键“此电脑”→管理→服务→找到Sentinel相关项→属性→登录选项卡→勾选“允许服务与桌面交互”→重启服务。90%同类问题当场复活。
▶️ 场景二：License“绑定错人”，换了块主板就成陌生人
某食品厂搬迁产线，更换工控机主板后，HMI死活进不去，报错Invalid Hardware Fingerprint。
👉 授权文件解析显示：
- License绑定的是原主板的SMBIOS UUID + MAC地址 + CPU序列号三元组；
- 新主板UUID变更，MAC重置，CPU虽同型号但序列号不同——三缺二，校验失败；
- 厂商远程锁死策略：连续3次校验失败，自动触发72小时冷却期。
📌 现实很骨感：很多EPS设备的License不支持“硬件迁移”，只支持“原机续期”。所谓“联系厂商解锁”，本质是让厂商后台人工覆写绑定指纹——而对方客服，可能正在喝下午茶。
▶️ 场景三：远程维护通道被“误关”，本地登录反被拦截
经典迷惑行为：客户IT为防黑客，关闭了工控机所有外网端口，包括TeamViewer、Radmin、甚至HMI内置的WebServer端口；
👉 没想到的是：
- 该EPS HMI采用“双因子登录”——本地账号密码只是第一关，第二关必须联网校验云端授权服务器；
- 断网=第二关永远打不开，于是无论你输多少遍admin，系统都静静返回“Authentication Failed”；
- 更讽刺的是：HMI设置界面里，“离线模式开关”被厂商隐藏在工程密码二级菜单下，普通用户根本找不到。
✅ 速捷破局三式：
1️⃣ 查HMI手册附录，找“Offline Mode Activation Code”（通常是一串12位十六进制组合）；
2️⃣ 用串口调试助手发送AT指令强制启用（如AT+OFFLINE=1）；
3️⃣ 或——直接联系晋江速捷，我们有全品牌HMI的离线激活密钥库（合法备案，非破解）。
💬 最后一句大实话：
EPS板材机的“进不去系统”，90%不是技术缺陷，而是设计者预设的“信任边界”被意外越界。
它不抗拒你，只是在等一个它认识的你——
或者，一个懂它暗号的人。
（下一章预告：《系统恢复实操指南与长效预防策略》——我们将公开速捷内部《EPS应急启动口袋卡》，含一键强启BIOS秘钥、离线License重写命令集、以及如何用一根网线+一部安卓手机，救活一台“双砖”HMI+PLC组合。）
——晋江速捷自动化科技有限公司｜扎根晋江，服务全国；修过最贵的设备，也陪过最急的夜班；信奉：故障没有玄学，只有未被读懂的上下文。
🛠️ 声明前置（照例带点人味儿）：
这一章不写“建议您联系厂商”，也不甩“请参考用户手册第3.7.2节”——
我们直接掏出速捷工程师背包里常年备着的U盘、手写便签、还有那张被咖啡渍染黄的《EPS应急启动口袋卡》，把过去5年在客户车间地板上跪着调试、蹲在电柜旁啃冷馒头时总结出的真·能落地、能抄作业、能防背锅的操作逻辑，原样端给你。晋江速捷自动化科技有限公司，成立于2017年12月，是中国领先的工业自动化系统集成服务商，经官方授权，专注于工业自动控制系统装置的全生命周期技术服务。公司总部位于福建省泉州市晋江市，业务网络覆盖全国，服务煤炭、冶金、印刷、纺织、建材、包装、船舶制造、环保节能、机械制造、食品饮料、数控加工等20+关键工业领域。
我们修过比亚迪产线凌晨两点的急单，也陪过中国烟草老技师守着一台2012年的EPS设备翻原始梯形图；累计服务客户10000+例——故障可以重来，但停产一分钟，就是客户一筐货、一车订单、甚至一个季度KPI的缺口。
所以这一章，只讲三件事：
✅ 怎么快准狠地让机器重新动起来（不是“可能行”，是“现在就动”）；
✅ 怎么让它下次别再半夜给你发‘已离线’微信（运维不是救火，是提前把水龙头拧紧）；
✅ 怎么升级时不踩坑，迁移时不翻车（别让一次“为未来好”的操作，变成三天停机的伏笔）。
3.1 分场景恢复方案：没有万能钥匙，但有对症的“撬锁姿势”
💡 速捷内部铁律：“恢复”不是目的，“可控重启”才是终点。
所有操作必须满足三个条件：可逆、可追溯、可复位。绝不允许“先试试看”，更不接受“我改了点东西，好像好了”。
▶️ 场景一：工控机黑屏/卡LOGO/反复重启 → 一键还原镜像（但不是你想象中那个“一键”）
❌ 错误示范：
插U盘→进BIOS选USB启动→点“Restore Image”→等10分钟→发现分区表错乱→HMI字体全乱码→PLC通信参数丢失→全线停摆。
✅ 速捷标准动作（含隐藏技巧）：
| 步骤 | 操作要点 | 为什么这步不能省？ |
|---|---|---|
| ① 先认盘，再动手 | 开机狂按F12（或ESC/DEL，看主板）进Boot Menu → 观察是否识别到内置SSD + 备份U盘双设备。若SSD不显示，先换SATA线/清CMOS；若U盘不识别，换USB2.0口（很多工控机USB3.0对PE兼容差）。 | 很多“还原失败”，其实第一步硬盘就没被系统看见——BIOS认盘 ≠ 启动环境能读盘。 |
| ② 强制启用备份分区 | 进入我们定制的WinPE（内嵌速捷驱动包）→ 打开DiskGenius → 查看SSD是否有隐藏分区ESP_BACKUP（非EFI System Partition！）→ 若存在，右键→“加载为虚拟磁盘” → 确认路径为Z:\EPS_IMAGE\20240328_FULL.wim。 | EPS设备原厂镜像常把备份藏在100MB隐藏分区，普通Ghost看不到。我们U盘里自带FindBackup.bat，双击自动扫描并挂载。 |
| ③ 镜像还原三原则 | 使用DISM++执行还原：• 源镜像： Z:\EPS_IMAGE\*.wim（非ISO！）• 目标盘符：严格指定为 C:（不是整个磁盘）• 勾选「应用后修复引导」+「保留原有驱动」 • 禁用「格式化目标分区」（否则PLC通信配置XML文件全丢） | 格式化=归零，而EPS的C:\Config\Comm\plc_link.xml和C:\License\hw_fingerprint.dat都在C盘根目录——它们比系统还重要。 |
| ④ 启动后必做三件事 | 1. 运行CheckAuth.exe校验License绑定状态（绿色√才放心）2. 打开 HMI_Monitor工具，强制同步PLC当前运行变量（避免HMI界面参数仍为旧值）3. 在桌面新建文本，写：“2024-06-12 14:30｜速捷-张工｜还原完成｜确认RUN灯+SYNC灯同亮｜签字：__” → 打印贴电柜内 | 这不是形式主义——这是留给下一任运维的“信任凭证”。 |
📌 真实案例补丁：
某恒安纸业EPS线卡LOGO，客户自己还原后HMI能进，但所有压力曲线全平直。速捷到场查C:\Config\Chart\目录，发现pressure_calib.cfg被覆盖为空文件。原因？还原时没关掉HMI自启服务，导致还原中途该文件被进程占用，DISM跳过写入。
→ 对策：还原前，在PE里执行taskkill /f /im HmiRuntime.exe，再动手。
▶️ 场景二：HMI弹“License Not Found”/PLC报“Auth Failed” → 离线授权重写（不用打电话求厂商）
⚠️ 前提：你手里有速捷提供的《EPS授权应急包》（含合法备案的离线工具集，非破解）
（注：晋江速捷所有授权服务均通过原厂技术认证，工具链经西门子、威纶、昆仑通态等品牌方白名单备案）
✅ 标准流程（以威纶TK系列HMI+汇川PLC组合为例）：
确认硬件指纹：
- 插USB转串口线到HMI COM2 → 用HW_FingerPrint_Reader.exe读取当前三元组（MAC+UUID+CPUID）；
- 对比《交付清单》中原始绑定值——若仅MAC变更（如换网卡），走“轻量重绑”；若UUID全变，启用“硬件迁移模式”。生成离线License：
- 运行Offline_License_Gen.exe→ 输入原始订单号（如SJ20230815-007）+ 新指纹 → 自动生成license_offline.lic；
- 关键动作：勾选「强制覆盖现有授权」+「禁用云端校验缓存」→ 点击生成。注入授权：
- 将.lic文件拷入HMI根目录/LICENSE/（注意大小写！威纶区分大小写）；
- 断电→长按HMI“ESC+ENT”5秒→上电进入Bootloader模式→选择“Reload License”→等待蓝灯慢闪三次。
✅ 效果验证口诀：
> “红灯灭、绿灯亮、蓝灯闪三下，打开HMI变量监视器，看Sys_AuthState == 0x01——
> 不是弹窗说‘OK’，是系统底层返回认证成功码。”
💡 冷知识：90%的“授权失效”其实源于.lic文件权限错误。Windows复制时可能带Readonly属性，HMI固件拒绝读取。速捷工具默认执行attrib -r license_offline.lic，这一步，很多人不知道要手动删。
▶️ 场景三：HMI灰屏/PLC RUN但无响应 → PLC冷启动同步HMI配置（不是重启那么简单）
🌪️ 经典误区：“重启HMI就行”、“断电再上电就OK”——结果重启10次，按钮还是灰色。
✅ 速捷标准化五步法（适用于西门子S7-1200 + 昆仑通态TPC-7062K等主流组合）：
| 步骤 | 操作 | 目的 |
|---|---|---|
| ① 切断HMI主动权 | 断开HMI与PLC之间的EtherCAT主站电缆（不是网线！是黄色总线电缆）→ 仅保留电源 | 让HMI彻底“失联”，放弃所有缓存连接状态 |
| ② PLC深度冷启 | 断PLC电源→ 拔掉所有扩展模块→ 短接CPU背部RESET针脚3秒→ 装回模块→ 上电 | 清除PLC内部的PROFINET Device Name Cache和IO Configuration Lock（这两项常驻内存，普通断电不清） |
| ③ 重建通信握手 | PLC上电稳定后（RUN灯常亮+SF灯灭），再插回EtherCAT电缆 → 等待HMI端口指示灯由快闪变慢闪（约45秒） | 等待PLC完成DC Sync初始化，发布正确的Station Address给HMI |
| ④ HMI强制配置同步 | 在HMI工程菜单（需工程密码）→ System Setup → Comm Sync → Manual Sync Now → 选择“Full Download” | 不是上传，是让HMI主动向PLC索要最新变量映射表（DB100结构体、M100.0地址偏移等） |
| ⑤ 验证闭环 | 打开HMI内置PLC Monitor → 查看DB100.DBX0.0（急停信号）是否随物理按钮实时变化 → 若变化，说明变量映射、通信周期、字节序全部正确 | 终极检验：信号能动，才是真通。 |
📌 为什么必须“先断HMI、再冷启PLC”？
因为EPS设备HMI常开启“连接保持”机制——即使PLC断电，HMI仍认为它在线，并持续发送心跳包。此时PLC冷启后广播新地址，HMI却还在找旧地址，形成“互相等对方先开口”的死锁。
→ 这就是2.2节里说的：不是它们坏了，是它们太讲礼貌。
3.2 日常运维加固建议：把“下次出事”变成“这次就防住”
🧱 速捷信条：最好的维修，是让客户根本想不起来要报修。
所有加固动作，都来自我们服务过的10000+案例里，那些“本可以避免”的停机时刻。
✅ 双备份启动介质：USB + SD卡，且必须“活”着
- USB启动盘：预装速捷定制WinPE（含所有EPS品牌驱动+DISM++/DiskGenius/CheckAuth）；每月第一周自动校验MD5，标签注明“有效期至2024-12-31”。
- SD卡启动盘：专用于HMI侧（如威纶/昆仑通态），灌入最小化Linux Recovery镜像，支持串口指令强制刷写固件。
- 关键动作：每季度将两盘插入设备实测启动一次——很多客户“备了三年”，第一次用才发现USB接口氧化、SD卡控制器老化。
✅ 授权有效期与硬件指纹双校验：像查身份证一样查License
- 每季度运行
License_Health_Check.bat（速捷免费提供）：
→ 自动读取C:\License\下所有.lic文件；
→ 解析到期日、绑定硬件指纹、剩余激活次数；
→ 输出Excel报告，标红“30天内到期”和“指纹异常”项； - 硬性要求：更换主板/网卡/SSD前，必须先运行
HW_FingerPrint_Backup.exe存档原始指纹——这是后续离线重绑的唯一依据。
✅ 启用看门狗+日志审计：让故障自己“写检讨书”
- PLC看门狗：在TIA Portal中启用
OB80（时间错误组织块）+OB82（诊断中断），当扫描周期超200ms自动触发安全停机，并记录TIA_Log_DB.DBW100； - HMI日志审计：在昆仑通态EasyBuilder中开启
System Log → Security Event，记录所有登录/登出/参数修改；日志自动压缩存U盘，满1GB循环覆盖； - 工控机系统日志：用
EventLog_Cleaner.exe（速捷工具）每日导出System和Application日志，关键词过滤“BSOD”、“License”、“Modbus Timeout”，邮件自动推送IT负责人。
💬 一句话总结运维哲学：
“备份不是存着好看，是每周都要让它喘口气；
授权不是买完就完，是要把它当员工一样——定期考勤、查身份证、提醒续签。”
3.3 升级迁移注意事项：升级不是“换新衣服”，是给整条产线做一次外科手术
⚠️ 血泪教训：某食品厂听信“新版HMI功能更强”，未做兼容验证，升级后发现：
- 新版威纶EB8000不支持老版汇川PLC的MODBUS_ASCII协议扩展指令；
- HMI组态中所有“历史趋势控件”因坐标系变更全错位；
- 最致命：新固件关闭了旧版RS485透传模式，导致外接温湿度传感器数据丢失。
→ 结果：升级耗时4小时，返工调参17小时，停产损失超28万元。
✅ 速捷《EPS升级迁移Checklist》（停机窗口内必执行）：
| 阶段 | 动作 | 工具/方法 | 风险提示 |
|---|---|---|---|
| 升级前72h | ✅ 全量备份：HMI工程+PLC程序+工控机系统镜像+License文件+硬件指纹 | 使用SJ_Backup_Suite.exe一键打包，生成SHA256校验码存云盘 | 禁止用Windows自带压缩，部分HMI工程含NTFS流，ZIP会丢数据 |
| 升级前24h | ✅ 兼容性预检： • IEC61131-3 Runtime版本匹配（如CODESYS 3.5.15.40 vs PLC固件要求3.5.12.00） • HMI组态工程转换测试（用新软件打开旧工程，检查“警告：控件不兼容”数量） | 速捷提供《EPS兼容矩阵表V2.3》，覆盖西门子/汇川/台达等12品牌 | 新版HMI常默认关闭“兼容模式”，需手动勾选“Enable Legacy Widget Support” |
| 停机窗口内 | ✅ 分阶段上线： 1. 先升PLC固件（无HMI依赖）→ 验证基本IO 2. 再升HMI固件（断开PLC）→ 验证界面渲染 3. 最后连通通信 → 执行 Comm Sync并跑30分钟空载 | 每阶段预留30分钟缓冲期，超时立即回退 | 切忌“PLC+HMI一起升”——双失败无退路 |
| 升级后4h | ✅ 四维验证： ① 界面：所有按钮/数值/曲线实时刷新 ② 控制：手动点动→自动运行→急停响应≤100ms ③ 通信：Wireshark抓包确认EtherCAT周期抖动＜±5μs ④ 授权： CheckAuth.exe返回0x01且72小时无告警 | 使用速捷《EPS上线验收表》逐项打钩，三方签字（客户/速捷/设备商） | 未完成四维验证，禁止投料生产 |
📌 最后送你一句速捷老工程师的口头禅：
> “升级不是比谁的新，是比谁的退路更厚——
> 你敢不敢在升级前，把旧系统完整克隆到另一台工控机上，跑足24小时？
> 敢，才能升；不敢，就先练。”
🌟 本章结语（不鸡汤，只事实）：
EPS全自化板材机的“进不去系统”，从来不是玄学，也不是宿命。
它是电源纹波的一次微小波动，是SSD主控芯片的一次沉默，是License校验时一个未被察觉的硬件指纹偏移，更是我们和时间之间，一次关于准备、敬畏与细节的较量。晋江速捷自动化科技有限公司，作为行业领先的设备控制系统故障维修、升级改造及解决方案中心，以技术实力、服务效率和安全保障为核心竞争力，为制造企业提供一站式自动化技术服务。
我们不卖“永不出错”的承诺，但我们提供：
🔹 可验证的恢复路径（不是“试试看”，是“这步做完，灯必亮”）；
🔹 可执行的预防动作（不是“建议加强”，是“下周二下午三点，你照这个做”）；
🔹 可兜底的升级方案（不是“厂商说没问题”，是“我们先在备用机上跑通72小时”）。如果此刻你的EPS设备正躺在产线上沉默——
别慌，拔掉电源，泡杯茶，然后打开手机，搜索“晋江速捷自动化”公众号，回复【EPS急救】，获取：
✅ 《EPS应急启动口袋卡》PDF高清版（含各品牌强启快捷键）
✅ 速捷工程师24小时直连通道（非客服电话，是真人技术坐席）
✅ 免费领取《EPS日常运维自查表》Excel可编辑版——毕竟，我们修的不是机器，是客户的订单、交付节点，和那一句“今晚必须发车”的承诺。
（全文终｜但EPS的故事，永远在下一个车间里继续）
