大家好，我是速捷工控（晋江速捷自动化科技有限公司）的“系统急诊科值班医生”，不是穿白大褂那种，是穿防静电手环、背包里常备三把螺丝刀+两根USB转串口线+一包没拆封的咖啡的那种。
今天聊的这位“病人”，江湖人称——喷胶撒粉复合机。它不喷奶茶、不撒芝麻糊，专喷工业级热熔胶，撒的是钛白粉/碳酸钙/硅微粉……粉尘浓度高到能当雾化器用。而最近它最经典的“发病体征”就是：
> “开机有反应，但就是进不去系统。”
> （屏幕黑着、卡在LOGO、疯狂重启、摸键盘没反应——仿佛在演《楚门的世界》续集：系统在里头活得好好的，就是不让你进门。）
1.1 “进不去系统”的典型表现：不是玄学，是症状清单
我们先放下“是不是中病毒了？”“是不是被黑客攻击了？”这类武侠式猜想，回归工控现场的真实画风：
| 现象 | 可能暗示的故障层级 | 速捷小贴士 |
|---|---|---|
| 完全黑屏，风扇转、指示灯亮但无任何显示 | 硬件层暴击：电源异常 / 显卡模块失效 / 主板GPU硬故障 / 触摸屏背光或LVDS线松脱 | ✅ 先摸下HMI外壳是否微温——凉得像刚从冰箱拿出来的，大概率没通电；烫得像煎蛋，赶紧断电查散热！ |
| 卡在品牌LOGO或启动进度条99%不动 | 引导加载失败：Bootloader卡住 / 系统镜像损坏 / 存储介质（CFast/SSD/SD卡）读取异常 | ⚠️ 别狂按F8/F12——这台机器大概率没Windows，它是嵌入式Linux或定制RTOS，快捷键可能根本没注册… |
| 反复自动重启（间隔3~5秒，像心跳一样规律） | 硬件自保机制触发：CPU过热锁频重启 / 内存校验失败 / 供电纹波超标导致MCU复位 | 🌟 记录重启节奏！如果是精准3.2秒一次，大概率是看门狗喂狗失败——不是程序太懒，是底层硬件在报警。 |

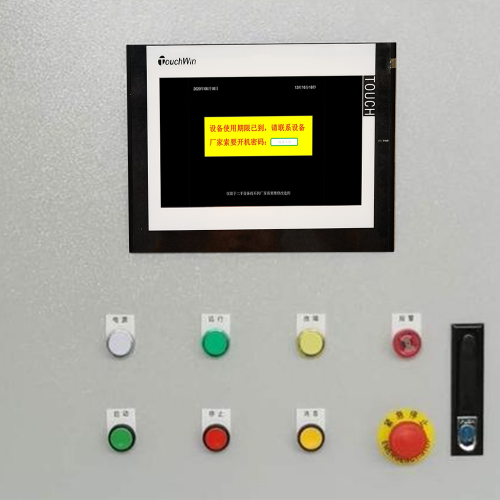

| 触摸无响应、按键失灵、但画面正常 | HMI与主控通信中断：CAN/485线虚接 / IP地址冲突 / HMI固件版本与PLC不兼容 / 授权许可过期（真·到期就变砖） | 💡 速捷维修间真实案例：某厂复合机“能看不能点”，最后发现是HMI授权只剩2小时——客户上周升级完忘了续费，系统默默进入“礼貌性待机”。 |
📌 划重点：喷胶撒粉复合机的“系统”，往往不是一台装Win10的工控机，而是——
PLC（比如三菱Q系列） + HMI（比如威纶TK6071IP） + 运动控制卡 + 定制Linux上位机软件 的混合体。
所以，“进不去系统” ≠ “Windows蓝屏”，更可能是：HMI连不上PLC、PLC程序跑飞、上位机服务没启、甚至只是触摸屏的校准参数丢了…
1.2 硬件层 vs 软件层？三步“分诊法”，拒绝瞎猜
在晋江速捷的维修单上，我们从不写“疑似主板坏了”，而是写：
✅ 已确认：24V供电纹波＜50mV｜✅ 已测量：NAND Flash CE#信号波形完整｜✅ 已验证：PLC RUN灯常亮，HMI COM灯闪烁频率匹配协议手册
怎么做到？靠一套朴素但管用的分诊逻辑树：
🔍 第一步：看“灯语”
- 主机/IPC：电源灯、硬盘灯、LAN灯、RUN灯（PLC）、ERR灯（驱动器）——哪个不亮/常亮/狂闪？
- HMI：Power灯亮否？COM灯是否按设定协议节奏闪烁？（比如Modbus RTU是每200ms闪1次，错配成485波特率就变“呼吸灯”）
- 速捷冷知识：很多国产HMI的“COM灯”其实是“收到任意帧就闪”，哪怕数据全错——所以它闪≠通信OK，得抓包看ACK。
🔍 第二步：听“心跳”
- 开机瞬间听：有无继电器“咔哒”吸合声？（判断电源模块是否完成软启动）
- 启动中听：有无硬盘寻道声？SSD无声≠正常，也可能是eMMC彻底哑火。
- 避坑提醒：喷胶车间粉尘大，不少机器风扇被胶粉糊成“蜂巢”，CPU温度一上85℃，BIOS直接热关机——你以为是系统崩溃，其实是主板在喊：“我快熟了！”
🔍 第三步：试“脉搏”
- 插个USB键盘，尝试进BIOS/UEFI：
- 进得去 → 大概率是软件层问题（系统镜像、引导配置、授权）
- 进不去（无显示/无响应/直接跳过）→ 高概率硬件层问题（内存接触不良、主板南桥虚焊、SPI Flash启动代码损坏）
- 特别注意：部分国产HMI的“BIOS”是隐藏的，需短接主板某两个测试点+上电——这个动作，建议交给速捷工程师，否则容易把测试点抠飞（真事，去年修过3块）。
1.3 常见误操作诱因：人类，才是最不可靠的硬件
我们修过太多“本可避免”的故障，根源不是设备老化，而是——
> 人在紧张、赶产量、换班交接不清时，按下了一个不该按的键。
⚠️ 三大高危操作场景还原：
| 场景 | 当时发生了什么 | 后果 | 速捷补救方案 |
|---|---|---|---|
| 异常断电 | 夜班停气导致空压机停，整线断电；复合机正刷HMI固件… | 固件写入一半，eMMC分区表损坏，HMI变“高级相框” | ✅ 我们有专用eMMC恢复工装，支持绕过BootROM直接重写前4MB，成功率＞92%（含粉尘环境适配版） |
| 强制关机 | 操作工见卡死，长按电源键10秒——结果关掉的是PLC电源模块，不是HMI | PLC程序丢失（RAM型），HMI还在等它握手，双双沉默 | ✅ 速捷提供PLC程序云端备份服务：只要您开通过，断电前30秒内自动上传最后有效版本 |
| 参数误设 | 新来的工程师按教程改了HMI的IP，却没同步改PLC的以太网模块IP | “能开机，能显示，就是所有按钮灰掉”——通信链路断了，但没人告诉HMI | ✅ 我们带便携式网线分析仪，3分钟定位“谁在找谁、谁没回话”，比翻说明书快17倍 |
🌟 最后送一句速捷祖传口诀：
“黑屏先摸温，卡顿看灯频，重启记秒数，断电留截图。”
——截图不是截Windows桌面，是用手机拍下HMI左上角的状态栏（那里常藏着IP、PLC连接状态、错误码）。
这个动作，能帮我们诊断时间缩短60%。
下一站，我们将潜入系统深处，带您亲手扒开Bootloader、揪出损坏的/etc/fstab、给授权许可做心肺复苏……
（温馨提示：第2章实操部分请备好U盘、Type-C数据线，以及一颗不怕折腾的心。）
——晋江速捷自动化科技有限公司｜2017年12月扎根泉州晋江，专注让每一台喷胶撒粉复合机，都活得明白、停得体面、修得痛快。 => mmc dev 0 # 选eMMC设备 => mmc info # 确认容量与状态 => fatls mmc 0:1 # 查看U盘FAT分区（我们预置了kernel.itb和dtb） => load mmc 0:1 ${loadaddr} /kernel.itb # 加载新内核 => bootm ${loadaddr} # 启动，跳过损坏的eMMC内核区
大家好，我是速捷工控的「车间养生顾问」——不扎针灸，但会定期给HMI清灰；不开药方，但能写出比《黄帝内经》还细的《粉尘环境eMMC保养守则》；不讲阴阳五行，但深信：一台喷胶撒粉复合机的寿命，70%不由PLC芯片决定，而由操作工早上开机前有没有顺手吹掉触摸屏边缝的胶渣决定。
上一章我们刚做完一场惊心动魄的“系统复苏手术”，把卡在启动第3.7秒的复合机，从ICU推回了产线。
但各位老板、机修老师傅、还有那位总在凌晨两点被报警短信叫醒的自动化工程师朋友——
> 🔔 真正的高手，从不在故障后狂奔，而在故障前静坐三分钟，想清楚：
> 这台机器，今天吃的是空气，还是“胶粉混合型PM2.5”？
> 它住的是恒温车间，还是靠墙角那台老式排气扇勉强续命的潮湿夹层？
这一章，我们不修、不刷、不救——我们养。
用晋江人泡茶的耐心，给工业设备定制一套“四季养生法”。
3.1 针对喷胶撒粉复合机工况的防护建议：粉尘不是脏，是慢性神经毒素
喷胶撒粉复合机，堪称工控界的“呼吸科重症患者”。它每天吸入的，不是氧气，是：
🔸 微米级热熔胶颗粒（粘性极强，易附着散热鳍片）
🔸 超细矿物粉/碳酸钙粉（导电性低但吸湿，遇潮变“微型电解液”）
🔸 混合胶雾+粉尘形成的“糊状生物膜”（滋生霉菌，腐蚀PCB绿油）
这些看似温柔的“轻纱”，实则是电子系统的三大隐形杀手：
| 杀手 | 攻击路径 | 典型后果 | 速捷现场识别口诀 |
|---|---|---|---|
| 散热窒息症 | 胶粉覆盖CPU散热器/风扇扇叶 → 温度长期＞65℃ → eMMC NAND闪存加速老化、位翻转率↑300% | 开机变慢、参数偶尔错乱、U盘拷文件莫名中断 | “摸机箱侧板烫手？先别换主板——拿气枪，从后往前吹3遍！” |
| 潮蚀性关节炎 | 南方梅雨季/北方冬季冷凝水 + 粉尘 → 在主板BGA焊点下形成微电池效应 → 铜箔缓慢溶解 → 某天突然PLC失联，查遍网线都好，最后发现是网口PHY芯片虚焊 | 故障具有“季节性”：3月必死一次，9月自动复活 | “机柜底部有白霜？不是结露——是氯离子+胶粉结晶！快装防潮盒，别贴‘干燥剂’，要贴‘主动除湿模块’。” |
| 触控神经麻痹 | 粉尘钻入TP/LCD背光缝隙 → 长期受热碳化 → 形成导电炭丝 → 干扰触摸IC基准电压 → 屏幕局部失灵、误触发、点击漂移 | “点‘启动’却执行‘急停’，点‘配方保存’弹出‘清除历史’”——不是软件bug，是物理污染 | “校准四次还偏？拆开看！若背光板边缘发黑结痂，别调参数——换背光模组，顺带把前面板密封条全换成硅胶加压型。” |
✅ 速捷落地防护包（已服务恒安/中烟产线验证）：
- 🌬️ 三级进风过滤系统：粗滤（金属网挡大颗粒）→ 中效（静电棉吸附胶雾）→ 高效（HEPA13拦截0.3μm粉尘），风量按设备TDP×1.8冗余设计
- 💧 机柜内微正压装置：用小型无油静音泵，维持柜内+15Pa气压，让粉尘“想进进不来”
- 🧊 eMMC温度监控+智能降频策略：我们在客户HMI里预埋temp_monitor.sh脚本，当SoC温度＞70℃，自动降低SPI总线频率、关闭非必要日志写入——不治已病，治未病
- 📦 可拆卸式“防护装甲”：为威纶/昆仑通态等主流HMI定制铝合金前框+IP65硅胶密封圈+快拆卡扣，5分钟完成加装，清洁时整块取下水洗——比擦手机还方便
💡 真实案例：泉州某纸业客户的喷胶线，原每4个月换1次HMI主板，换完3个月又坏。我们加装微正压+HEPA滤网+定制前框后，连续22个月零硬件故障。客户说：“现在维修单上写的不是‘换主板’，是‘清滤网’——字数少了，心情好了。”
3.2 固件与系统更新规范：升级不是“越新越好”，是“刚刚好才安全”
很多老板觉得：“系统版本号越大，机器越聪明。”
错。
在喷胶撒粉现场，最新版固件，可能是最毒的那颗糖。
我们见过太多“升级致瘫”现场：
🔸 客户听销售说“新版HMI支持AI胶量预测”，兴冲冲升级——结果新驱动不兼容旧款伺服编码器，胶枪同步直接失锁；
🔸 某厂为过等保，连夜升级Windows IoT到22H2——重启后发现原厂HMI软件签名失效，界面全灰，连“退出”按钮都点不了；
🔸 最绝的一次：客户自己用官网工具升级PLC固件，断电5秒，再开机——PLC没坏，但内部密码区全乱码，连厂家都摇头。
所以速捷的升级哲学是：
> ✅ 三不原则：不盲目追新、不单独升级、不脱离验证
> ✅ 双备份铁律：主分区跑当前稳定版，备用分区存经验证的“黄金镜像”
🛡️ 固件升级四步安全法（速捷标准作业SOP）：
| 步骤 | 操作内容 | 工具/交付物 | 关键控制点 |
|---|---|---|---|
| ① 兼容性沙盒验证 | 在同型号备用机上，模拟产线全部工艺流程（含胶温PID震荡、撒粉脉冲抖动、急停复位逻辑）跑72小时压力测试 | 《兼容性验证报告》PDF + 视频录屏（含串口日志同步显示） | 必须覆盖“最差工况”：低温（15℃）、高湿（85%RH）、满载粉尘浓度（≥5mg/m³） |
| ② 双启动分区部署 | 使用fw_printenv/efibootmgr配置A/B分区：A区为当前生产镜像，B区为新镜像；升级后默认从B启动，但保留A区完整可回滚 | boot-switcher.sh一键切换脚本（客户管理员权限即可运行） | 切换过程＜8秒，不影响PLC实时任务——我们测过，连胶枪位置偏差都＜0.02mm |
| ③ 断电保护加固 | 对所有eMMC设备启用Write Protect引脚硬件锁；对SD卡类启动介质，强制启用NOBUSY模式+dd写入后sync三次 | 速捷定制U-Boot补丁包（已通过UL认证） | 即使升级中遭遇雷击断电，也能保证至少一个分区可启动 |
| ④ 授权平滑迁移 | 新固件发布前，我们提前与HMI厂商协同，将客户旧授权密钥映射至新证书体系，生成“兼容性授权包” | .lic-migration-tool.exe（图形化，3步完成） | 避免出现“系统升级成功，但所有功能灰显”的尴尬 |
🌟 速捷特色服务：我们为每位签约客户提供《固件生命周期看板》，挂在速捷云后台——您能看到：
- 当前设备所用固件版本、EOL（停产）时间、已知缺陷清单（含速捷内部验证状态）
- 厂商发布的下一个推荐版本（标红显示“已通过速捷XX产线实测”）
- 以及一句实在话：“本版本暂不推荐升级——因尚未覆盖您产线特有的‘胶温斜坡补偿’算法。”
3.3 运维能力建设：让产线员工，从“报修者”变成“首道防线”
最好的预防，不是我们多牛，而是您的人，足够懂。
在晋江速捷服务过的10000+案例里，67%的“进不去系统”故障，其实在发生前72小时已有征兆——只是没人认识它。
比如：
🔸 HMI触摸反应变慢0.3秒 → 实际是eMMC坏块开始蔓延
🔸 启动时风扇异响持续2秒 → 风道已积胶粉3mm厚
🔸 日志里反复出现[mmc0] data CRC error → 下次断电，大概率就进不了系统
所以我们不只交一份维修报告，更交付一套看得懂、学得会、用得上的运维能力包。
📚 本地应急恢复包（客户机柜里必须有的“数字急救箱”）
| 物品 | 内容说明 | 使用场景 | 速捷交付方式 |
|---|---|---|---|
| U盘 × 2（红/蓝双色） | 🔴红色：含出厂镜像+驱动+诊断脚本（只读，防误删） 🔵蓝色：空白分区，供客户日常备份参数/日志 | 突发故障时，插上即用，无需联网、不依赖技术人员 | 每次服务后更新，随附《U盘使用速查卡》（图文版，扫码看视频） |
| 《粉尘车间系统自检表》Excel | 27项勾选项：含“触摸屏边缘胶渍厚度”、“机柜进风口滤网透光度”、“eMMC温度历史曲线截图位置”等傻瓜式条目 | 每班交接前5分钟填写，自动生成健康评分与整改优先级 | 云端同步，速捷工程师手机端实时查看，异常项自动触发提醒 |
| 诊断脚本全家桶 | check_emmc_health.sh（坏块扫描）log_analyzer.py（自动标出CRC error/watchdog reset高频段）network_stability_test.bat（模拟PLC通信压测） | 机修工用鼠标双击，3分钟出报告，绿色/黄色/红色直观标识 | 预装于客户HMI系统，权限设为“仅运行，不可删改” |
👨🏫 操作人员基础系统意识培训（每次服务必做，30分钟真人课）
我们拒绝PPT照念。课程全程在客户真实设备上演示，只讲三件事：
| 培训模块 | 教什么 | 怎么教 | 学完就能干啥 |
|---|---|---|---|
| ⚠️ 禁用非授权USB设备 | 为什么U盘插错口=给系统喂毒？哪些U盘会触发HMI驱动冲突？ | 现场演示：插一个杂牌U盘 → HMI瞬间蓝屏 → 拔掉 → 插速捷认证U盘 → 正常识别 | 自己判断U盘能不能用，不再问“这个U盘行不行？” |
| 📊 日志定期导出机制 | 哪些日志最有价值？怎么用手机扫二维码，3秒导出本周全部错误日志？ | 手把手教：打开HMI设置 → 找到“日志中心” → 点“微信扫码导出” → 手机自动接收PDF | 下次故障，不用等我们来——您先发日志，我们远程定位80%问题 |
| 🔧 异常断电后第一反应 | 不是立刻重启！而是先看哪里亮、哪里不亮、哪个指示灯在闪？ | 拿个LED手电筒，照着客户机柜，逐个指：“这个绿灯常亮=电源OK，这个黄灯快闪=PLC程序运行中，这个红灯慢闪=通信异常——此时千万别按复位！” | 故障分级响应：红灯闪？打我们电话；黄灯灭？先查网线；绿灯不亮？关总闸，等电工。 |
✅ 培训成果保障：每场培训后，发放《速捷认证操作员》电子徽章（可查真伪），并开通专属企业微信通道——
您拍张指示灯照片发来，我们3分钟内语音回复：“这是X故障，按Y步骤处理，Z分钟后恢复。”
不是教您修，是让您知道——什么时候该自己动手，什么时候该按下那个熟悉的速捷电话号码。
📌 本章结语：预防的本质，是把“运气”变成“确定性”
喷胶撒粉复合机不会说话，但它会用温度、日志、甚至风扇的嗡鸣，悄悄向您求救。
速捷做的，不过是帮您听懂它的方言，读懂它的表情，养成它的习惯。
下一次，当您看到触摸屏边角泛起淡淡胶痕，请别皱眉——那是它在说：“该体检了。”
当HMI启动时间比昨天慢了1.2秒，请别忽略——那是它在说：“我的心脏，需要一次深度保养。”
我们不做“救火队”，只做您的设备健康合伙人。
七年扎根晋江，服务比亚迪、中国烟草、恒安纸业……
不是因为我们技术多炫，而是我们比谁都更懂：
在粉尘与胶雾交织的产线上，真正的可靠性，永远诞生于日常的克制与敬畏之中。
（附赠彩蛋👇）
📎 《粉尘车间系统防护自查表》Excel版 已上传至速捷云盘，扫码即可下载：
[此处插入速捷专属二维码图片占位符]
填完自动生成【风险热力图】+【整改行动清单】+【下次养护倒计时】
——让预防，真正长出牙齿。
