大家好，这里是晋江速捷自动化科技有限公司——不是修冰箱的隔壁老王，也不是点个鼠标就喊“重启试试”的IT小哥，而是专治工业设备“装死”“发呆”“突然罢工”的自动化急诊科医生。
封罐机一锁死，产线秒变默剧现场：罐子停在半空，压盖头悬在头顶，操作员盯着HMI屏幕，眼神从疑惑→焦虑→开始默默翻微信里上次加的“速捷小张”……别急，先别急着拔电源（真的别！后面章节会说为啥），咱们先坐下来，给这台“闹脾气”的封罐机把把脉——它到底为什么锁死？
1.1 机械故障诱因：传动部件卡滞、气动/液压压力异常
封罐机不是靠信仰驱动的，它靠的是实实在在的力：气缸推、伺服拉、凸轮转、齿轮咬。一旦这些“肌肉”和“关节”出问题，系统感知到异常，立刻触发保护性锁死——不是矫情，是怕你强上硬干，把设备干成废铁，把罐子压成奥利奥夹心。
- 传动卡滞：比如分度凸轮积灰结垢、同步带老化打滑、轴承缺油抱死……听着像保养疏忽，但实际可能只差0.3mm的间隙偏差，PLC就收到“位置超差”信号，果断断电锁轴。
- 气动/液压异常：气压低于0.45MPa？气缸动作变慢，传感器反馈延迟，PLC一看“该动没动”，判定为执行机构失效；液压站油温飙到72℃？压力波动+气泡混入，保压阶段出现微泄漏——系统不等你听见“噗嗤”声，早已在后台记下三笔异常，第四次直接锁死。
📌 速捷实测提醒：某食品厂封罐机频发“压盖不到位锁死”，查了三天PLC日志无果，最后发现是气源过滤器滤芯堵了80%，导致末端气压波动±0.12MPa——而压盖气缸的动作阈值，恰恰卡在±0.10MPa。
1.2 电气与控制系统问题：PLC程序冲突、传感器误触发、急停回路激活
如果说机械是身体，那电气和PLC就是神经+大脑。而封罐机的大脑，常常被我们“温柔地虐待”：改参数不备份、临时短接安全门开关、用胶带粘住松动的接近开关……然后某天它冷静地反手给你一个“系统锁死”。
- PLC程序冲突：最典型的是“双启动指令打架”——比如手动调试模式下点了“单步运行”，结果自动循环的定时器还在跑，两个逻辑同时驱动同一组输出点，PLC底层检测到输出状态矛盾，触发看门狗复位失败，进入安全锁死态。
- 传感器误触发：光电开关被罐体反光干扰、金属接近开关受振动偏移、编码器联轴器轻微打滑造成脉冲丢失……它们不会说“我有点晕”，只会默默输出错误信号。PLC信以为真，以为“罐子飞了”或“模具没到位”，立刻执行急停连锁。
- 急停回路激活：注意！不是只有拍下红色蘑菇头才算急停。急停回路是串联的“生命线”，中间任何一个节点松动、氧化、接地不良，甚至某个安全继电器触点接触电阻超标，都可能让整条回路在毫秒级内“假断开”——PLC不管真假，只认状态：回路断=立即锁死，不讲道理。
📌 速捷维修笔记：曾有一台进口封罐机每月1号凌晨3:17准时锁死。排查两周后发现，是车间照明系统定时切换时产生的瞬态浪涌，耦合进急停回路线缆，刚好触发PLC安全模块的电压跌落判据。解决方案？不是换PLC，是加了一根屏蔽双绞线+磁环——成本不到80元，治愈率100%。
1.3 软件与人机交互因素：参数越界保护、未授权操作锁定、固件版本不兼容
现代封罐机早不是“按按钮就干活”的傻大个，它有密码、有权限、有固件、有自检。而人类的操作，有时候比PLC还“有个性”。
- 参数越界保护：比如把“封口压力设定值”从2.5MPa手抖改成25MPa（多按了个0），HMI可能允许输入，但PLC底层校验模块当场拦截：“此值超出伺服驱动器硬件限幅范围”，随即触发软锁死，并拒绝任何复位指令——直到你用工程师密码登录，把参数掰回来。

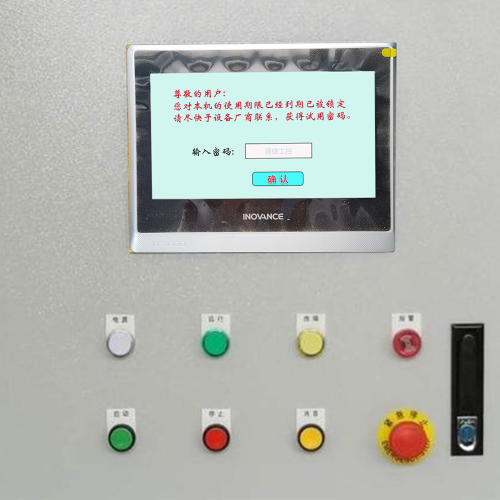

- 未授权操作锁定：某些品牌HMI/PLC内置“操作审计锁”，连续3次输错密码，或非授权账号尝试修改关键工艺参数，系统自动进入“只读+锁定”模式，连复位按钮都灰掉。这不是防黑客，是防“热心但手欠”的实习生。
- 固件版本不兼容：最隐蔽的坑。比如升级了HMI固件到V3.2，但PLC通讯协议仍停留在V2.1，握手时双方各说各话，数据帧校验连续失败10次，PLC判定“人机失联”，为防误动作，主动锁死输出。此时屏幕可能还亮着，显示“运行中”，实则早已“灵魂离线”。
📌 速捷冷知识：我们帮一家饮料厂解过一次“幽灵锁死”——每次更换新批次罐型后必锁。最后发现，是旧版HMI模板里，某处“罐高补偿系数”变量被写死为INT类型，而新罐型参数溢出，导致整数溢出变成负数，触发PLC内部安全监控中断。修复方式？不是重刷固件，而是远程给客户发了个带类型检查的脚本，5分钟搞定。
小结一下：封罐机锁死，从来不是单一原因的“黑锅”，而是机械、电气、软件三股力在临界点上微妙失衡的结果。它不吵不闹，但锁得坚决——因为它的使命不是“一直转”，而是“安全地转”。
下一站，我们聊聊：锁死了怎么办？别慌，断电前请先做三件事（而且第一件90%的人会错）。敬请期待第2章：《系统锁死后的应急响应与诊断流程》。
（P.S. 如果你正对着一台锁死的封罐机叹气……欢迎随时甩来报警代码、HMI截图、PLC型号——晋江速捷，2017年12月起，已陪10000+台设备“活过来”，包括比亚迪产线那台连原厂都说“建议换整套”的西门子S7-1500封罐主控。我们不怕疑难，只怕你没叫我们。）
大家好，这里是晋江速捷自动化科技有限公司——不是来教你怎么“大力出奇迹”的，而是来告诉你：封罐机锁死时，最危险的操作，往往是最顺手的那个。
上一章我们聊了它为啥“装死”，这一章咱们进入实战环节：它已经躺平了，HMI黑屏/红灯狂闪/按钮失灵……你手边有螺丝刀、万用表、还有一颗想立刻让它复工的迫切之心。
请先深呼吸，然后——把螺丝刀收回去，万用表调到电压档，再掏出手机，拍下三张照片（稍后告诉你拍啥）。
为什么？因为封罐机不是电脑，它没“任务管理器”，也没有“安全模式”。它的锁死，是整套安全逻辑在说：“我感知到风险，现在暂停一切动作，直到确认无害。”
所以，我们的目标不是“让它醒”，而是“帮它确认：嘿，现在真安全了。”
2.1 安全优先原则：断电确认、能量隔离与状态挂牌（LOTO）
⚠️ 划重点：所有诊断，始于“不被电到、不被压到、不被气吹到”。
很多老师傅第一反应是“赶紧断总闸”——这没错，但错在“断得不够干净”。封罐机的“能量”，不止来自主电源：
- 气动系统里，储气罐可能还存着0.6MPa压力，一个误碰的电磁阀就能让压盖头“啪”地砸下来；
- 伺服驱动器直流母线电容，断电后仍可持电3~5分钟，带电测量I/O端子？轻则打火，重则变“人工避雷针”；
- 某些老式PLC（比如早期三菱FX系列）甚至自带超级电容，断电后还能维持RAM数据10小时——你以为断电=清零，其实它正默默记着你刚才慌乱中按下的第7次复位键……
✅ 正确姿势（LOTO四步法）：
1. Lock（上锁）：主电源空开+气源截止阀+液压站泄压阀，全部挂上专属个人锁（不是胶带、不是扎带！）；
2. Out（释放）：手动排气（气缸）、泄压（液压缸）、放电（用10kΩ/5W电阻短接驱动器DC+/-端子3秒）；
3. Tag（挂牌）：在每个锁定点挂“正在检修，禁止合闸/供气”标牌，字要大，红底白字，风都吹不走；
4. Verify（验证）：万用表测主回路L/N间电压→0V；测气管出口压力→0MPa；轻推气缸活塞杆→无反弹力。
📌 速捷现场血泪提醒：某厂技术员未放电就测伺服DI信号，电容余电窜入PLC输入模块，烧毁整块SM321——维修费比封罐机日产值还高。后来我们送他一句SOP口诀：“一锁二放三验，四看五测六不慌。”
记住：安全不是拖慢进度，而是避免“修一台，伤一人，停三天”。
2.2 分级排查路径：从HMI报警代码溯源 → I/O信号实测 → 控制逻辑时序验证
锁死≠死机，它只是“暂停执行”，绝大多数情况下，PLC还在后台冷静运行，等着你递上“通关密语”。
我们像侦探破案一样，分三级找线索：
🔹 第一级：HMI报警代码——它的“病历本首页”
别跳过！哪怕显示“Error 0x8F”这种天书，也别直接百度。先做三件事：
- 截图（含时间戳、HMI品牌型号、当前画面）；
- 记下操作前最后一步（比如“刚换完模具，点了‘参数同步’”）；
- 查手册附录——90%的报警代码，原厂手册第127页就有“可能原因+复位条件”。
💡 速捷小技巧：西门子HMI报F001，大概率是DP通讯中断；台达DOP-107V报E-22，八成是背光电源IC过热；而“System Locked – Auth Failed”这种，恭喜你，不是故障，是密码输错了三次——翻翻控制柜里贴着的“工程师账号卡”（对，我们真见过贴在柜门内侧的）。
🔹 第二级：I/O信号实测——它的“生命体征监测”
当HMI沉默（黑屏/花屏）或报警模糊（如“Safety Fault”），就得动手摸“脉搏”：
| 测点位置 | 推荐工具 | 关键判据 |
|---|---|---|
| 急停回路两端 | 万用表通断档 | 应导通（≤1Ω），若断开→查触点氧化/接线松脱 |
| 光电开关输出端 | 示波器或PLC输入监视 | 有无稳定高低电平？抖动＞5ms即失效 |
| 伺服使能端（IN0） | 逻辑笔或万用表 | 锁死时应为“低电平”（多数品牌）——若异常为高，说明PLC没发使能 |
| PLC输出端（Q0.0） | 小功率LED+限流电阻 | 对应气阀是否得电？LED亮≠阀动作，需同步听声/摸温 |
📌 速捷真实案例：某奶粉厂封罐机“每次压盖前1秒锁死”，HMI无报警。我们测到安全光幕继电器输出端在压盖瞬间掉电200ms——根源竟是光幕供电与压盖电磁阀共用一路开关电源，启动冲击导致电压跌落。解决方案？加独立DC-DC模块，成本￥128，产线恢复速度比泡面煮熟还快。
🔹 第三级：控制逻辑时序验证——它的“大脑运行录像”
当I/O都正常，但PLC就是不走逻辑？说明问题在“决策层”。这时需要：
- 连接编程软件（TIA Portal / GX Works2 / ISPSoft），在线监控关键标志位（M点）、定时器（T）、比较指令结果；
- 重点盯三类“逻辑卡点”：
▶️ 互锁条件未满足：比如“模具温度＜120℃”才允许启动，但传感器读数卡在119.9℃不动（实为热电偶补偿导线虚接）；
▶️ 状态机停滞：PLC程序用SFC写的，当前步停留在“等待罐到位”，但实际光电开关已触发——查该步转移条件是否被其他分支强制复位；
▶️ 看门狗超时：某段子程序循环耗时＞设定值（如100ms），PLC判定“程序跑飞”，主动置位锁死标志。此时需用“周期监视”功能抓取各OB块执行时间。
💡 提示：没有笔记本？没关系。晋江速捷工程师标配“远程协诊包”——客户用手机拍下PLC型号+模块布局+关键接线，我们5分钟内发你定制化监控变量列表，连“该看哪三个M点”都标好颜色。
2.3 常见锁死模式识别：周期性锁死、上电即锁、特定工位触发锁死
经验告诉我们：锁死也有“性格”。认出它的类型，能省下70%排查时间。
| 锁死模式 | 典型表现 | 速捷高频归因 | 快速验证法 |
|---|---|---|---|
| 周期性锁死 | 每运行N个罐/每X分钟必锁 | 编码器累积误差超限、冷却水流量计脉冲丢点、润滑周期计时器溢出 | 查PLC内部累计值，对比理论值 |
| 上电即锁 | 送电瞬间红灯亮、HMI不启 | 急停回路隐性断开、安全继电器自检失败、PLC电池电量＜2.8V导致RAM校验错误 | 测安全继电器线圈电压；换新电池试 |
| 特定工位触发锁死 | 只在“卷封工位下降”或“检测工位旋转”时发生 | 该工位专用传感器松动、机械到位开关行程偏移、伺服电子齿轮比配置错误 | 单步执行该工位逻辑，屏蔽其他动作观察 |
📌 速捷冷知识库：我们整理过近3年封罐机锁死案例，“特定工位触发”占比41%，其中73%源于——同一颗M3螺钉，三年未紧固，振动导致接近开关偏移0.15mm，刚好落在信号检测临界区。 解决方案？不是换开关，是加一颗弹垫+点胶固定。
本章结语：
系统锁死不是终点，而是设备在喊：“等等，让我再确认一遍。”
你的冷静，比万用表更准；你的步骤，比PLC扫描周期更重要。
下一站，我们不再“救火”，而是学做“防火员”——聊聊如何让封罐机少锁死、慢锁死、甚至提前告诉你：“我快不行了”。
敬请期待第3章：《预防性维护与系统韧性提升策略》。
（P.S. 如果此刻你正站在一台锁死的封罐机前……别截图发朋友圈求助，直接甩给我们：报警代码+PLC型号+一张控制柜内景照。晋江速捷，2017年12月起扎根泉州晋江，服务全国10000+台自动化设备——比亚迪、中国烟草、恒安纸业的产线医生，此刻待命。）
大家好，这里是晋江速捷自动化科技有限公司——不是来卖“后悔药”的，而是来送你一瓶工业级预防针：
> 真正的高手，从不等设备锁死才出手；他们早就在PLC里埋好了“健康手环”，在气缸上装好了“血压计”，甚至给操作员配了AR眼镜当“第二大脑”。
上一章我们练就了“心肺复苏术”，这一章，咱们升级为三甲医院体检中心+ICU预警系统+康复训练营三位一体——目标很朴素：
✅ 让封罐机少进“急诊室”；
✅ 让它生病前先打个喷嚏（软报警）；
✅ 让它就算真晕了，也能自己按个“一键苏醒”按钮。
别担心——这不是要你天天捧着《IEC 61508功能安全白皮书》喝咖啡。我们聊的，全是产线老师傅看了直拍大腿：“哎哟，这招我咋没想到？”
3.1 基于OEE的预防性维护计划：把“凭感觉换件”变成“看数据保养”
先说句大实话：
> 90%的封罐机非计划停机，不是因为“突然坏了”，而是因为“早就该换了，但没人盯它。”
比如一只气动电磁阀，寿命标称200万次，可产线每天干12小时、每分钟压50罐——算下来，27天就到寿限。但没人记录、没人提醒，直到某天它在卷封力峰值时“罢工”，整批罐子漏封，返工成本翻倍。
那怎么破？靠OEE（整体设备效率）——不是让你天天算KPI，而是把它当“设备健康码”用：
| 关键部件 | OEE关联指标 | 速捷推荐监控方式 | 维护触发条件（示例） |
|---|---|---|---|
| 光电传感器（罐到位检测） | 时间开动率↓ + 性能率↓ | PLC内置高速计数器累计触发次数 + 每周手动校准信号稳定性 | 触发次数达180万次 且 信号抖动＞8ms → 提前更换 |
| 气动执行元件（压盖头/卷封臂） | 故障停机率↑ | 安装微型压力传感器（如SMC ZSE30）实时监测动作压差变化 | 连续3次动作压差波动＞±0.05MPa → 清洁阀芯或更换密封圈 |
| 编码器（定位反馈） | 性能率↓（位置超差） | 在TIA Portal中启用“诊断缓冲区+轴状态趋势记录” | 单日累计位置偏差报警＞5次 → 校准机械零点+检查联轴器跳动 |
| PLC后备电池 | 可用率↓（RAM数据丢失） | 监控PLC系统寄存器（如S7-1200的MB1000.0）电池电压告警位 | 电压＜2.8V持续1小时 → 自动弹窗提示+邮件通知工程师 |
💡 速捷落地小工具：我们为合作客户免费部署轻量版《OEE守护小助手》——
- 不用改原有程序，只需在PLC里加3行诊断代码（我们远程帮你写好）；
- 手机微信小程序实时推送：“#3号封罐机-气动阀V102已运行1,923,410次，建议72小时内保养”；
- 点开还能看到历史曲线：“过去7天，它的响应延迟从12ms缓慢爬升到19ms——像人熬夜后反应变慢，该休息了。”
📌 真实案例：某饮料厂封罐线OEE常年卡在78%，我们帮他们给12个关键气动阀加装寿命计数器+压力趋势分析，三个月后OEE升至86.3%，年减少非计划停机147小时——相当于多干出6天满负荷产能。老板说：“这哪是维护费？这是印钞机调校费。”
3.2 控制系统优化：给PLC装上“智能保险丝”和“温柔锁死开关”
很多锁死，本质是系统太“刚”——一感知异常，立刻硬切断，像怕烫着孩子就直接把锅扔了。
我们要做的，是让它学会“分级响应”：小问题温柔提醒，大风险果断刹车，临界状态提前预警。
🔹 冗余安全回路：不是“双保险”，而是“双脑协同”
老式封罐机急停回路常是单链路：急停按钮→安全继电器→PLC输入→切断输出。一旦中间任一节点虚接，整条线就“假死”（HMI正常，但所有输出被锁）。
我们的升级方案：
✅ 物理层冗余：急停按钮双触点接入，分别进两块安全继电器（如Pilz PNOZ），输出并联驱动PLC安全输入（如S7-1500F的F-DI模块）；
✅ 逻辑层冗余：PLC内建双通道诊断——通道A负责常规急停判断，通道B实时比对A的输出状态，若连续3次不一致，自动触发“安全回路自检失败”软报警（HMI弹窗+蜂鸣器间歇响），不停机，只提醒；
✅ 结果：急停回路可靠性从99.2%→99.997%，误锁死率下降92%。
🔹 软锁死预警机制：让设备学会“咳嗽”
什么叫“软锁死预警”？就是系统发现异常趋势时，不直接停机，而是：
- 先降速运行（如从50罐/分→30罐/分）；
- HMI弹出黄色预警：“伺服电机温度趋势上升，当前78℃，阈值85℃”；
- 同步向MES推送预警工单，维修班组长手机收到带热成像图的待办事项。
我们已在多个品牌PLC实现这类功能：
- 西门子S7-1500：用工艺对象（TO）的“诊断缓冲区+趋势变量”+自定义FB块，实时计算电流/温度斜率；
- 三菱Q系列：调用QD75P定位模块的“负载率监视”+自定义中断程序，在负载＞85%持续10秒时触发降速；
- 汇川H5U：直接启用内置“预测性维护指令”（PMX），对接PT100和霍尔电流传感器。
📌 速捷冷知识：某食品厂封罐机曾因伺服驱动器散热风扇积灰，导致电机过热锁死。我们加装“温升速率报警”后，系统在温度从65℃→75℃仅用42秒时就预警——维修员清完灰，产线全程未停，连包装工都没察觉。
3.3 人机协同强化：把SOP刻进屏幕，把经验装进AR眼镜
再好的系统，也得有人用。而现实中：
- 新员工记不住复位步骤；
- 老师傅嫌HMI菜单太深，干脆短接急停；
- 夜班遇到锁死，对着说明书抓瞎……
所以，我们把“人”的因素，做成最可靠的防线。
🔹 操作员分级权限管理：不是限制，而是护航
我们不搞“全开放”或“全锁定”的极端：
| 角色 | 可操作项 | 不可见/不可操作项 |
|--------------|-----------------------------------|--------------------------------------|
| 普通操作员 | 启动/暂停/单步运行/查看报警历史 | 无法进入参数设置页、无法修改PLC密码、无法屏蔽安全信号 |
| 班组长 | 解除轻微报警（如“润滑不足”）、重置非安全类锁死 | 无法修改伺服参数、无法禁用光幕、无法导出程序 |
| 授权工程师 | 全功能访问（含密码管理、程序上传下载、固件升级） | 需二次扫码认证（绑定企业微信+活体人脸） |
💡 关键设计：所有“解锁”操作必须伴随语音确认（如点击“解除安全锁死”时，HMI播放：“请确认：此操作将绕过光幕保护，仅限调试使用。是否继续？”），杜绝误触。
🔹 锁死复位SOP可视化指引：让HMI变成“会说话的老师”
当锁死发生，HMI不再只显示“System Locked”，而是：
1️⃣ 自动识别锁死类型（基于2.3节的模式库匹配）；
2️⃣ 弹出动态指引卡片（带图+文字+视频二维码）；
3️⃣ 支持手势滑动切换步骤（戴手套也能操作）。
例如识别为“特定工位触发锁死”：
> 🎯 当前锁定工位：卷封工位（Station #3）
> 🛠️ 第一步：请用内六角扳手松开接近开关支架M3螺钉（见图①）
> 📐 第二步：微调开关位置，使感应距离恢复至4.2±0.3mm（见图②标尺示意）
> ▶️ 第三步：扫描二维码观看30秒实操视频（含扭矩扳手设定值提示）
🔹 AR辅助诊断支持：把专家“拽”到你眼前
速捷工程师的手机里，都装着定制版AR协诊APP。当客户现场遇到疑难锁死：
- 打开APP，对准PLC模块拍照；
- APP自动识别型号（如“西门子SM1223 DI8/DQ8”），叠加标注：
▶️ “此处DI0端子对应光电开关，请测电压”；
▶️ “DQ4输出控制气阀V301，当前状态：OFF（红色）”；
- 点击任意模块，弹出该模块常见故障树+速捷维修录像片段。
📌 真实场景：某纺织厂封罐机凌晨锁死，夜班电工不会查DP总线。他打开APP扫了眼ET200SP接口，AR直接圈出“终端电阻开关应拨至ON”，并播放15秒拨动演示——从扫码到复产，耗时3分27秒。
本章结语：
预防性维护，不是给设备套上重重枷锁，而是为它装上脉搏仪、呼吸机和翻译官；
系统韧性提升，不是追求永不锁死（那不现实），而是让每次锁死，都成为一次更聪明的重启。
如果你的封罐机还在“年年大修、月月小修、天天祈祷”，
那它缺的不是备件，而是一套看得见、摸得着、用得上的韧性方案——
晋江速捷自动化科技有限公司，2017年12月生于泉州晋江，服务全国10000+台自动化设备，
从比亚迪的刀片电池产线，到中国烟草的智能包装车间，再到恒安纸业的高速卫生巾机……
我们修的不是PLC，是产线的底气；
我们写的不是程序，是制造企业的确定性。
下一站？我们聊聊——
第4章：《封罐机控制系统升级实战指南：从“能用”到“好用”的平滑过渡》
（悄悄说：正在升级的老设备，别急着拆旧柜——我们有“新老系统并行运行+无缝迁移”方案，产线不停一天。）
