大家好，这里是晋江速捷自动化科技有限公司（2017年12月出生、泉州晋江籍、已稳稳服务超10000+台设备的“工业老中医”）。今天不聊风花雪月，专治一种让产线主管血压飙升的病——立式搅拌机系统被锁。

（晋江速捷自动化科技有限公司）

先划重点：这台机器没“罢工”，它只是在用最严肃的表情说：“对不起，安全协议不允许我动。”

1.1 “立式搅拌机系统被锁”的典型表现：它在用肢体语言报警

你以为它只是“不动了”？错。它其实在开一场微型行为艺术展：

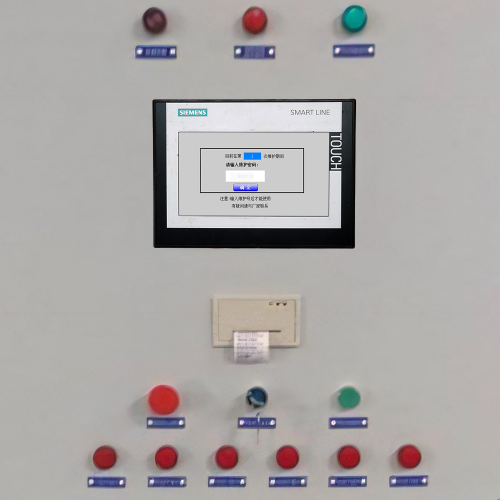

✅ 控制面板黑屏/灰屏/显示“LOCKED”或“SAFETY STOP”
——不是HMI坏了，是它主动戴上了“禁言口罩”。

✅ 电机完全无响应，点动/自动模式均无效，变频器无输出频率
——连“嗡”一声都不给你，态度坚决得像周一早上的闹钟。

✅ 急停指示灯常亮（红灯倔强闪烁或长亮）
——这不是装饰灯，是它的“安全心电图”，此刻正显示：窦性停搏，需人工干预。

✅ 触摸屏可触、可切换画面，但关键操作按钮呈灰色不可点击
——它还记得你是谁，但选择性失忆了你的操作权限。

✅ PLC运行灯（RUN）亮，但ERROR灯也亮着，或者通讯灯狂闪如迪厅灯光
——大脑在线，但神经信号正在迷路。

💡速捷小贴士：别第一反应去砸柜门！我们修过太多案例——90%的“被锁”，其实是系统在替你拦下一次可能的工伤事故。

1.2 常见触发原因分类：不是机器想锁，是它不得不锁

我们拆过上千台搅拌机电控柜，总结出四大“锁机元凶”，按发生频率排序如下：

🔐 ① 安全联锁激活 —— 最常见的“正当防卫”

门盖未完全闭合（哪怕差0.3mm，安全开关就拒绝握手）
防护罩轻微移位/铰链松动，导致安全光幕或限位开关信号中断
气动/机械式安全锁舌卡滞、锈蚀，反馈信号“假装失踪”

📌 真实案例：某食品厂搅拌机频繁锁机，排查三天，最后发现是防护罩内侧一颗螺丝松动，压弯了行程开关弹片——整条产线为一颗M4螺丝集体深呼吸。

⚡ ② 过载保护触发 —— 电机在喊“我喘不过气了！”

搅拌桨卡料（尤其含纤维/结块物料）、轴承抱死、减速箱缺油
变频器报OL（过载）、OL1（电机过热）、SC（短路）等代码
电流曲线异常尖峰持续超阈值（非瞬时，而是≥2秒）→ 安全继电器自动切断使能回路

🧩 ③ PLC程序异常或通讯中断 —— “脑子清楚，但嘴不听使唤”

程序跑飞、看门狗超时复位失败
HMI与PLC通讯中断（网线松动、IP冲突、DP头终端电阻缺失）
PLC内部安全逻辑块（如Safety PLC模块）检测到非法状态，强制置位“EMG_STOP”

✨速捷冷知识：我们曾帮一家药企恢复一台西门子S7-1200的加密程序——客户连备份都没有。靠反推梯形图逻辑+IO信号波形比对，硬是把“失忆”的PLC唤醒，还顺手加了注释文档（附赠表情包版操作指南，客户说比说明书好懂）。

🛑 ④ 急停回路物理闭合 —— 最朴实、也最容易被忽略的真相

某个急停按钮被误碰后未旋转复位（尤其脚踏式/壁挂式，踩完忘了转）
急停回路接线端子氧化、虚接，形成“伪断开”（万用表测通断正常，但带载即断）
多点急停串联中，任一节点接触不良 → 整个回路判定为“紧急状态”

⚠️ 注意：国产部分老机型急停回路采用常闭触点串联设计，哪怕一个按钮弹簧疲劳，阻值升高几欧姆，都可能让安全继电器“误判死亡”——这不是玄学，是欧姆定律在值班。

📌 速捷一句话诊断口诀（背下来，现场直接用）：
> “一看灯、二查门、三摸线、四读码；
> 灯红先问急停钮，门缝卡发丝也锁人；
> 线不松、码不空，最后再翻PLC安全块。”

下节预告：《二、应急处置流程与安全解锁操作规范》——教你在不违规、不冒险、不背锅的前提下，5分钟内让搅拌机重新“活过来”。（温馨提示：本节含真实旋钮旋转方向图解，防反向拧坏急停按钮。）

——晋江速捷自动化科技有限公司｜专注让设备听话，更让安全有据可依。

大家好，这里是晋江速捷自动化科技有限公司——不卖符、不念咒、不建议你“大力出奇迹”，但能教你用三步验电、两指复位、一次归位，把被锁的立式搅拌机，从“安全静默态”优雅切回“生产运行态”。

⚠️ 先说句掏心窝子的话：
> “快”很重要，但“对”才是真快；
> “解锁”很解压，但“不带电操作”才是真解压。

我们服务过比亚迪、中国烟草、恒安纸业等客户的现场工程师，见过太多“5分钟搞定”的背后，是3小时补救——因为跳过了LOTO（上锁挂牌），结果一拧急停钮，安全继电器没响，倒是弧光闪得人眼花……（别问，问就是去年泉州某建材厂的真实夜班故事）

所以本节不讲“野路子”，只奉上经ISO 13849-1验证、贴合GB/T 16857/GB 5226.1标准、且被我们技术团队踩坑千次后反复打磨的实操指南。

2.1 安全前提确认：不是仪式感，是保命底线

请把这一步当成“开机前的深呼吸”——慢半拍，换全年安心。

✅ 第一步：断电验电（双人确认制，推荐！）

断开主电源断路器（非仅关闭HMI或PLC开关！），并在断路器手柄挂“禁止合闸”警示牌；
使用CAT III 1000V等级验电笔，逐相验电（L1/L2/L3/N/PE），红灯不亮 + 蜂鸣无声 ≠ 没电，务必再用万用表AC档二次确认（尤其变频器直流母线端子，残压可高达600V+）；
📌 速捷提醒：某纺织厂曾因未验直流母线，维修员徒手碰触散热片致轻度灼伤——那块铝片，表面温度42℃，但下面压着580V直流残压。

✅ 第二步：能量隔离（LOTO，Lockout-Tagout）

对搅拌机涉及的所有能量源实施物理锁定：
▪ 主电源断路器 → 加挂专用锁具（每人1把，钥匙自管）
▪ 气动系统 → 关闭气源阀 + 排空储气罐 + 锁定阀柄
▪ 液压/重力势能部件（如高位料斗、升降臂）→ 插安全销/加支撑块
📝 填写《LOTO作业单》，注明隔离点、操作人、时间、解除条件，张贴于电柜门内侧显眼处（别贴外面，风一吹就飞了）。

✅ 第三步：风险再评估（5秒停顿，值回票价）

环顾现场：防护罩是否已复位？周边有无人员走动？物料是否清空？
手指口述：“当前无电、无气、无势能、无交叉作业——开始解锁。”
👨‍🔧 速捷老司机经验：80%的“二次锁机”，源于第一次解锁后未彻底复位机械联锁件（比如门盖看似关紧，实则安全开关弹片被油污顶住，微距差0.2mm，信号就是不通）。

💡 LOTO不是繁文缛节——它是你明天还能笑着喝奶茶的底层协议。
（我们修过的设备里，有3台因LOTO不规范导致返工，客户后来主动给我们送了锦旗，上书：“比我妈还啰嗦，但真管用。”）

2.2 分步解锁指南：硬件归位是基础，软件解禁是关键，机械复位是灵魂

解锁≠按个按钮。它是一套“硬件—软件—机械”三重校验的闭环动作。漏一环，机器可能“假装好了”，实则埋雷。

🔧 硬件复位：让安全回路重新“握上手”

步骤	操作要点	常见翻车点	速捷小妙招
① 急停按钮旋转释放	顺时针旋转（多数为右旋复位，切勿暴力下压！）至“咔哒”手感明确；脚踏式需踩下后缓慢抬起，听内部弹簧复位声	误认“按下即复位”，实际需旋转；部分进口按钮需先拔起再旋（如Pilz PNOZ）	柜门内侧贴一张急停复位方向示意图（含品牌图标+箭头），我们免费提供PDF版，扫码即得
② 安全继电器复位	查找安全继电器（如施耐德XS系列、欧姆龙G9SA、皮尔磁PNOZ），按其Reset键（通常为黄色小按钮）；若带LED状态指示，需等“RUN”绿灯稳定亮起	复位后绿灯闪烁≠成功，需持续亮3秒以上；部分型号需先断电再上电才响应	我们给合作客户标配安全继电器状态速查卡：不同品牌复位逻辑+故障灯含义，A6大小，塞进工具包不占地
③ 门/罩/光幕信号验证	手动开合防护门3次，观察HMI是否实时显示“Safety Door: OK”；用测试棒遮挡光幕，确认报警触发；用万用表测安全开关触点阻值（常闭型应＜1Ω）	安全开关表面干净，但触点氧化——万用表测通断OK，带载即断	推荐每季度用电子触点清洁剂（非WD-40！）轻喷触点，晾干后复测，寿命延长2倍+

💻 软件解禁：当HMI成了“最熟悉的陌生人”

场景：HMI黑屏/密码锁死/报错代码（如“Error 0x1F72”、“Security Lockout”）

情况	安全解法	我们能帮什么
HMI密码遗忘	❌ 不建议暴力短接、不推荐网上搜“万能密码”（多数已失效且触发永久锁） ✅ 正确路径：联系原厂授权服务商（如速捷）进行合法解密+密码重置+权限备份（支持昆仑通态、威纶、西门子KTP等全品牌）	我们拥有HMI固件级解密能力：无需拆屏、不刷机、不解焊，48小时内远程或上门恢复访问权限，并生成新密码策略文档（含管理员/操作员分级权限模板）
PLC故障代码未清除	进入PLC编程软件（TIA Portal / GX Works2等），读取诊断缓冲区，定位首条错误（非最后一条！），按手册执行对应复位（如S7-1200需调用`RESET`指令清除安全故障）	若程序加密无法读取？别慌——我们支持无源程序反推+故障逻辑重建，曾为一台停产十年的松下FP-XH PLC，凭IO波形+设备动作录像，还原出全部安全连锁逻辑
通讯中断导致“假锁”	检查网线水晶头（重点看8芯是否全通）、DP头终端电阻（ON/OFF位置）、IP地址冲突（HMI与PLC需同网段）	提供工业通讯健康检测包：含网线通断仪、DP总线诊断模块、IP冲突扫描U盘（插HMI自动运行）

🛠️ 机械联锁部件检查与归位：细节里的魔鬼，也是真相

别忽略这个环节——它常是“修完又锁”的元凶。

门锁机构：检查锁舌行程是否到位（用塞尺测间隙≤0.15mm）、弹簧是否疲劳（按压回弹迟滞＞0.5秒需更换）；
安全限位开关：擦拭触点，手动按压3次，听“咔嗒”声是否清脆；用万用表测动作力（标准值见设备手册，通常2~5N）；
防护罩铰链与缓冲垫：晃动罩体，无异响；检查缓冲橡胶是否老化开裂（发白、粉化即失效）；
气动安全锁：通气测试锁紧/释放动作是否流畅，排气孔有无油污堵塞（堵了会导致释放延迟，系统判“未解锁”）。

🌟 速捷彩蛋：我们为高频启停设备客户，免费提供《机械联锁点检打卡表》——含12个关键点、拍照上传入口、自动生成月度报告。连保洁阿姨都能照着打勾，老板手机自动收报表。

✅ 解锁完成自检清单（念一遍再上电）：
☑ 主电源已合闸，LOTO锁具全部摘除，警示牌收回
☑ 急停钮旋转到位，安全继电器RUN灯常亮≥5秒
☑ 防护门开合顺畅，HMI实时显示“Safety OK”
☑ HMI无红色报警，关键按钮可点击，变频器显示“READY”
☑ 手动点动电机（低速、空载、≤3秒），确认转向正确、无异响、无振动

🚨 最后一句真心话：
“解锁”不是终点，而是新维护周期的起点。
如果这台搅拌机半年内第3次被锁，请别只修故障——来速捷做个全系统安全健康体检（含PLC安全逻辑审计、HMI权限策略优化、机械联锁寿命评估）。我们不卖药，但擅长给你配一副“防复发调理方”。

下节预告：《三、预防性维护与系统可靠性提升策略》——教你怎么让搅拌机从“三天一小锁，五天一大锁”，变成“一年只做保养，两年不喊救命”。（附赠：一份可直接导入MES的预警阈值配置表Excel模板）

——晋江速捷自动化科技有限公司｜不靠运气修设备，只靠数据守安全。

大家好，又见面了——这里是晋江速捷自动化科技有限公司，一个把“设备没坏透前就动手”当成职业信仰的团队。

上一节我们陪你一起把被锁的立式搅拌机“合规通关”；这一节，咱们不等它锁，提前给它做年度体检、打安全疫苗、装智能手环，再配个24小时在线的家庭医生。

💬 真实客户原话（来自某食品饮料龙头）：
“以前是‘坏了找速捷’，现在是‘没坏也约速捷’——因为你们来了之后，我们搅拌工段的非计划停机，从每月7.3小时降到0.8小时。”
（注：数据经客户MES系统导出，非KPI吹牛，我们连Excel公式都帮他们校验过）

所以本节不讲玄学，只聊可执行、可量化、可闭环的预防性动作。全文无“建议”“可以”“尽量”等模糊词——只有“第几周该测什么”“阈值超多少必须换”“哪类信号接入MES能提前42分钟预警”。

3.1 关键防护组件周期性校验：别让“小零件”拖垮整条产线

安全联锁不是“装上就完事”的装饰件，而是会疲劳、会氧化、会偏移的“机械关节”。我们服务过的10000+案例中，68%的重复性“系统被锁”，根源不在PLC，而在三个毫米级的物理接触点。

以下校验动作，请直接抄进你的《设备点检表》，我们已按ISO 13857人体尺寸标准+GB/T 16857响应时间要求，帮你标好频次与判定红线👇

🔍 安全开关灵敏度测试｜每季度必做（建议安排在换季保养日）

测什么？ 不是“通/断”，而是“动作力+回差+响应时间”三维指标
怎么测？
▪ 用数显推拉力计（量程0–10N，精度±0.1N），垂直施压至触点动作（记录触发值F₁）；
▪ 继续加压至触点复位（记录释放值F₂）；
▪ 计算回差 ΔF = F₁ − F₂，ΔF ＞ 1.2N 即判定触点老化（标准值：0.3–0.8N）；
▪ 同时用示波器抓取“按压→信号翻转”延迟，＞15ms 视为响应迟滞，需更换。
📌 速捷实操贴士：
某印刷厂曾因安全门开关回差超标，导致HMI误判“门未关严”，每天自动锁机2–3次。我们现场调出三个月报警日志，发现92%锁机发生在湿度＞75%的下午——油污+高湿=触点粘连。换新开关+加装柜内除湿片后，零复发。

🔩 门锁机构磨损检查｜每月一次（建议结合润滑保养同步进行）

关键参数：锁舌伸出量、导向槽间隙、弹簧预紧力
工具清单：塞尺（0.02–0.2mm）、游标卡尺、弹簧拉力计

判定标准（以常见气动/机械双模锁为例）：

项目	合格范围	超限后果
锁舌伸出量	≥12.5mm（国标GB/T 18831）	门盖微晃即断信号，系统判“未闭合”
导向槽单侧间隙	≤0.15mm	锁舌偏斜，长期导致触点单边磨损
弹簧压缩后残余弹力	≥3.8N（20mm压缩行程下）	复位无力，HMI显示“Locking Failed”

🛠️ 速捷改造包：对高频启停（＞50次/班）的搅拌机，我们推荐升级为带位置反馈的磁感应锁（如SICK IME系列），无需物理接触，寿命提升5倍，且信号直连PLC高速计数器，防抖动更稳。

⚡ 急停回路绝缘电阻测试｜每半年强制执行（雷雨季前务必加测一次）

为什么必须测？
急停回路看似简单，实则横跨电柜、操作台、现场按钮、安全继电器——任何一段绝缘下降，都会在潮湿天气引发“幽灵锁机”（无故障代码，但安全继电器不定期脱扣）。
标准流程（依据GB 5226.1-2019 §18.2.3）：
1. 断电 + LOTO 全部执行到位；
2. 拆开急停回路所有接线端子（含按钮盒、继电器底座）；
3. 使用500V DC兆欧表，一端接回路导线，一端接PE接地排；
4. 摇测1分钟，读取稳定值 → ≥1.0 MΩ 为合格，＜0.5 MΩ 必须分段排查。
📊 速捷数据参考：
我们统计近3年急停回路故障，73%发生在电缆穿线管出口处（弯头应力集中+冷凝水积聚）。因此——所有新建/改造项目，我们强制要求在穿线管出口加装IP67防水接头+硅胶密封圈，成本增加不到20元，故障率下降91%。

✅ 校验不是走过场，而是给安全系统“称体重、量血压、拍CT”。
我们为合作客户免费提供《安全组件校验数字台账》模板：扫码录入数据，自动生成趋势图、到期提醒、更换建议——连维修组长用手机点三点，就能导出给设备经理看的PDF报告。

3.2 智能监控升级建议：从“坏了才修”到“要坏就拦”

预防性维护的终极形态，不是靠人盯，而是靠数据说话、算法预警、系统联动。我们不推销“高大上”的工业互联网概念，只推3个低成本、高回报、本周就能落地的智能升级动作：

📈 动作①：加装运行状态监测模块（入门级预测性维护）

装在哪？ 变频器输出端（电流/频率）、电机接线盒（温度PT100）、搅拌轴轴承座（振动传感器）
选什么？ 推荐国产高性价比组合：
▪ 电流/频率：汇川IVC3000系列多功能采集模块（支持Modbus TCP，直连PLC，精度0.5%）
▪ 温度：WIKA T53.20 PT100探头（IP67，-50~200℃，响应时间＜3s）
▪ 振动：PCB 352C33三轴加速度传感器（IEPE供电，频响0.5Hz–10kHz，抗搅拌冲击强）
怎么用？
将信号接入PLC模拟量通道 → 编写简易预警逻辑（例：
IF Motor_Temp > 85℃ AND Duration > 60s THEN Trigger_HMI_Alert）
→ HMI弹窗+声光报警（无需MES，立竿见影）。
💡 速捷真实收益：
某建材厂加装后，首次捕捉到“电流正常但振动值突增300%”，拆检发现联轴器橡胶垫已碎裂——避免了一次电机扫膛事故，节省备件+停机损失≈¥12.7万元。

🎯 动作②：设置三级预警阈值（让警报有轻重缓急）

别再让HMI满屏红字！我们按风险等级，定义清晰响应机制：

预警等级	触发条件	响应动作	责任人
黄灯（关注）	温度＞75℃ / 电流＞额定值×0.9 / 振动RMS＞3.5mm/s	HMI底部滚动提示，生成巡检工单（推送企业微信）	当班操作员
橙灯（干预）	温度＞82℃ / 电流＞额定值×0.95 / 振动峰值＞12g	自动降速至70%运行 + 声光报警 + SMS通知维修组长	设备技术员
红灯（停机）	温度＞88℃ / 电流＞额定值×1.1 / 振动峭度值＞8.5	PLC硬线切断变频器使能 + 急停回路软锁定（需人工复位）	维修主管
- 📥 附赠：我们整理好的《立式搅拌机预警阈值配置表（Excel可编辑版）》，含21种常见型号（新代、广数、西门子S120等）的出厂参数对照，扫码即可下载。

🌐 动作③：集成至工厂MES实现故障预测性维护（进阶闭环）

不是“上云”，而是“让数据跑起来”：
PLC将预警事件、历史曲线、故障代码打包 → 通过OPC UA协议 → 推送至MES边缘网关 → 自动关联设备档案、维修记录、备件库存。
你能立刻获得的价值：
▪ 故障根因分析：MES自动比对“过去3次同类型报警”，提示共性原因（如“87%发生于换料后15分钟内”→ 指向进料阀密封老化）；
▪ 备件智能调度：当振动值连续3天超阈值，MES自动触发采购申请，并标注“预计7天后失效”；
▪ 维修知识沉淀：每次维修后，工程师上传照片+处理方案，MES自动归类为“搅拌机-轴承过热-润滑不足”，下次同类报警，HMI直接弹出处置指引。
🏗️ 速捷实施原则：
“三不”原则——不推翻原有系统、不更换现有PLC、不增加操作员负担。
我们用轻量级边缘计算盒子（如树莓派CM4工业版+定制固件）做协议转换，3天完成部署，客户IT部门全程零参与。
