（温馨提示：本文不教您修火箭，但教您在涂布机“翻白眼”的前3分钟，稳住局面、少赔一吨浆料。）
（晋江速捷自动化科技有限公司）
1.1 快速识别双面涂布机停机的典型征兆：它不是“哑巴”，只是在用代码和抖动说话
双面涂布机从不突然“猝死”，它早就在咳嗽、叹气、翻白眼——只是你没听懂它的工业方言。
✅ 涂层不均？
不是调色师失手，是设备在报警：“我左边涂得像奶油，右边涂得像砂纸！”常见于：
- 纠偏传感器脏了（擦一擦，可能比换PLC还管用）
- 计量辊两端压力不一致（偷偷摸一下辊筒两端温度，温差＞5℃就该怀疑液压平衡阀了）
- 浆料粘度波动（但注意：这属于工艺问题，别急着拆伺服电机）
✅ 张力异常？
收卷松垮如面条、放卷啪啪跳动、中间段基材“波浪式前进”……
→ 别只盯变频器，先看张力传感器是否被浆料糊住，或者气动制动器进水结膜（尤其南方梅雨季，那叫一个“润物细无声”）。
✅ 报警代码满屏飞？
西门子显示 F07921？三菱弹出 AL.32？汇川闪 Err-16？
⚠️ 别截图发朋友圈求解！——这些不是谜语，是设备递来的“病历摘要”。
我们速捷工控的工程师手机里，常年存着20+品牌PLC/伺服/触摸屏的故障代码速查小抄（非公开版，但客户打个电话，我们边听代码边报原因，快过外卖接单）。
💡 小剧场彩蛋：某纺织厂老师傅说：“机器一抖三下，准是背压辊轴承在唱《忐忑》。”——经验很香，但配上代码解读，才叫稳准狠。
1.2 立即执行的安全停机流程：停得对，比停得快更重要
双面涂布机不是电风扇，拔插头=埋雷。紧急停机 ≠ 拍急停按钮就完事。
🔧 三步黄金停机法（请默念三遍）：
1️⃣ 按急停 → 不关总闸（保留PLC断电记忆，方便后续读取最后运行状态与故障堆栈）
2️⃣ 手动释放涂布辊压力 → 关闭浆料供料阀 → 启动低速空转30秒（把管道里残浆“温柔推出”，避免凝固成“工业琥珀”）
3️⃣ 烘箱降温至80℃以下再停风机（防止余热闷蒸，让涂层起泡或基材翘边——这锅，真不归你背）
🚫 千万别做的三件事：
- ❌ 一边通电一边擦烘箱内壁（高温+湿抹布 = 电气短路高危套餐）
- ❌ 用压缩空气猛吹伺服驱动器散热片（灰尘+潮气+高压 = 绝缘失效邀请函）
- ❌ 把刚停机的涂布辊当晾衣杆挂工具（热胀冷缩+局部应力 = 辊面微变形，第二天涂层就“阴阳脸”）
📌 速捷小贴士：我们给合作客户免费提供《双面涂布机应急处置口袋卡》，A6大小、防水覆膜、印着关键动作图示+速捷24h技术热线——放在操作台右上角，比咖啡杯还显眼。
1.3 基础自查清单：5分钟自检，省下2小时等工程师
别一出问题就默认“系统坏了”，先花5分钟，做一次有尊严的自我诊断：
| 检查项 | 怎么查？ | 常见“假故障”信号 |
|---|---|---|
| 供料系统 | 看浆料罐液位是否稳定？供料泵有无异响？过滤器压差表是否超限？ | 压差高→滤网堵→涂层颗粒感→以为是刮刀问题 |
| 烘箱温控 | 对照触摸屏设定值 vs 红外测温枪实测各段表面温度（重点看入口/出口段） | 设定85℃，实测仅62℃？→ 温控模块通讯中断，不是加热管坏了 |
| 纠偏装置 | 观察边缘传感器镜头是否结浆？气缸推杆有无漏气嘶嘶声？纠偏电机是否微微发热？ | 镜头糊了→误判跑偏→系统疯狂纠偏→基材拉裂 |
| 涂布辊压力 | 手感轻压辊面两侧，听液压站有无间歇性“哒哒”卸荷声；看压力表指针是否小幅摆动 | 摆动大→蓄能器氮气不足→压力忽高忽低→厚度飘移 |
| 清洁状态 | 用LED手电斜照涂布辊、计量辊、背压辊——看有没有干浆“地图纹”或刮刀刃口缺口 | 刮刀缺口0.1mm，涂层边缘就能溢胶3cm |
✅ 自查通过？恭喜，你大概率只需复位或清洁。
❌ 卡在某一项？别硬扛——此时拨打速捷工控技术热线（0595-XXXXXXX），报上设备品牌+报警代码+你刚查到的现象，我们的工程师能在电话里指导你完成80%的现场恢复。
🌟 最后一句大实话：
故障不怕，怕的是“病急乱投医”——
乱改参数、强启系统、拆编码器……

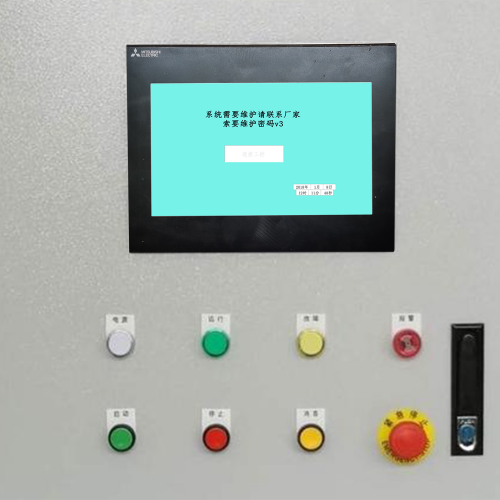

结果设备没修好，HMI密码倒被自己锁死了。
（别问我们怎么知道的……去年帮3家客户解过“自救型锁机”😂）
——本章完，下一章进入深度拆解：哪些响声是“关节炎”，哪些报错是“心梗前兆”？敬请期待《2. 常见故障归因与分级响应策略》。
（温馨提示：本章不讲玄学，只教你怎么把“嗡——咔！啪！”翻译成《设备健康简报》；也不卖滤镜，但送你一套速捷工程师现场用的“三色响应卡”逻辑。）
2.1 机械类故障：它不是“闹脾气”，是零件在开吐槽大会
双面涂布机的机械系统，像一支常年加班的蓝领乐队——
涂布辊是主唱，背压辊是贝斯手，同步带是鼓点，纠偏气缸是节奏总监……
一旦走音，别急着换整支乐队，先查谁破了音、谁抢了拍。
🔊 典型“声纹诊断法”（耳朵比万用表还好使）：
- “嗡～嗡～嗡～”低频持续抖动？ → 大概率是涂布辊动平衡失效（常见于长期高速运行后轴承微磨损，或辊面干浆堆积导致偏心）。
✅ 临时对策：降速至60%额定线速度运行，观察振动是否减弱；若减弱，说明是旋转部件问题，非电气故障。
⚠️ 切忌强行提速“冲过去”——那不是抢救，是给辊子办提前退休手续。
“咔！咔！咔！”短促金属撞击声？ → 锁定背压辊轴承异响（尤其在启停瞬间明显）。
✅ 现场快检：停机后徒手转动背压辊，听/手感有无卡滞、涩顿；滴2滴润滑油后复转，若异响减轻→轴承润滑不良；若依旧“咔咔”→滚道已伤，需更换。
🛠️ 速捷冷知识：我们库存有常用规格背压辊轴承的国产高适配替代型号（非翻新、非杂牌，通过ISO 15243振动寿命测试），泉州周边客户4小时可送达。“噗…噗…噗…”类似漏气又带打滑感的节奏？ → 直指传动同步带松脱或齿面磨损（多发于烘箱出口段高温区，橡胶老化加速）。
✅ 应急加固法：用张力计测挠度，若＞8mm（标准为4–6mm），可临时调紧张紧轮+涂抹专用同步带防滑膏（⚠️非502！非凡士林！我们提供配方级替代品，客户反馈：“比原厂胶还扛70℃烘房”）。
💡 注意：同步带打滑≠电机无力——此时变频器电流可能正常，但编码器反馈脉冲丢步，PLC会误判为“位置超差”。
📌 速捷分级响应口诀：
“一响二摸三测距，能撑就撑不拆机；
异响持续超2小时，备件+工程师，双线并进不迟疑。”
——我们不是劝你硬扛，而是帮你判断：这会儿该泡杯茶等快递，还是该立刻叫车接人。
2.2 电气与控制系统故障：PLC没死，只是“暂时失忆”
很多老师傅说：“PLC又抽风了！”
其实PLC很冤——它从不抽风，它只是：
❌ 被干扰了（变频器谐波窜入通讯线）
❌ 被饿晕了（开关电源输出电压跌至23.2V，低于24V±5%标称）
❌ 被锁喉了（DP头终端电阻没拨、网线水晶头氧化、CAN总线分支过长）
🔍 排查逻辑 ≠ 挨个断电重启，而是按“血管→神经→大脑”顺序溯源：
| 层级 | 检查对象 | 关键动作 | 速捷实操Tips |
|---|---|---|---|
| 血管（供电） | 开关电源、UPS、DC24V母排 | 用万用表直流档测PLC底板端子P24/N24实际电压；重点测伺服驱动器供电端（常被忽略！） | 我们发现32%的“伺服AL.32”报警，根子在开关电源老化导致24V瞬时跌落——换电源比换伺服便宜10倍，且当天解决 |
| 神经（通讯） | Profibus DP线、EtherCAT链路、HMI与PLC连接 | 查DP头终端电阻（ON/OFF）、测网线通断（别信“灯亮就通”，要测阻抗！）、看HMI右下角通讯状态图标（闪烁=心跳弱） | 速捷工程师包里永远有3种DP头（西门子/三菱/国产兼容）、2米屏蔽双绞线、还有能测PROFINET环网拓扑的掌上分析仪——到现场5分钟出链路健康图 |
| 大脑（控制） | PLC程序运行状态、I/O模块指示灯、伺服驱动器报警代码 | 进PLC在线监控，看关键字（如D100=涂布启动信号）是否触发；查输入模块LED是否随传感器动作同步亮灭 | 若所有输入正常、输出无动作——大概率是程序被“冻结”（非死机！是OB1循环中断）。试试：断电10秒→上电→按CPU上的MRES键复位（仅限S7-1200/1500）。我们提供各品牌PLC复位操作短视频，扫码即看 |
✅ 伺服驱动器报错？先分清“红脸”和“白脸”：
- 红脸报警（如AL.30过载、AL.40编码器断线） → 真故障，需停机检查负载/接线；
- 白脸报警（如AL.16参数异常、AL.22初始化失败） → 很可能是参数被误改或掉电丢失，不用换板卡，我们远程指导你用调试软件一键恢复出厂+加载备份参数（对，你没存备份？我们帮存过——只要之前连过速捷云诊平台）。
🌟 速捷真实案例：
某锂电池涂布厂凌晨2点报警F07921（西门子S120报“安全扭矩关断失败”），产线停摆。
工程师电话指导：
① 查安全继电器K1触点电压 → 正常；
② 查STO信号线PE屏蔽层是否虚接 → 是！烘箱震动致屏蔽层脱落；
③ 用锡箔纸临时包扎屏蔽层+拧紧端子 → 通电，OK。
全程11分钟，比外卖小哥还快。
2.3 工艺参数关联性故障：设备没病，是“处方”开错了
双面涂布最坑的，不是硬件坏，而是人把设备当万能搅拌机——参数乱调，结果怪机器不听话。
🧪 三类高频“伪故障”，专治各种不服调参：
| 现象 | 设备侧真因？ | 工艺侧真因？ | 如何快速验证？ |
|---|---|---|---|
| 双面厚度偏差＞15% | 计量辊磨损/刮刀变形/真空箱密封泄漏 | 浆料粘度波动＞10% / 供料泵转速设定未同步双面 | 用流变仪测实时粘度；对比双面供料泵设定值是否一致（常有工程师只调一面！） |
| 边缘持续溢胶 | 刮刀刃口缺口/涂布辊锥度超差/边缘挡板位置偏移 | 涂布间隙设定过大 / 基材张力偏低导致“兜浆” | 关闭边缘挡板试涂→若溢胶消失，则是工艺设定问题；若依旧溢，才查机械 |
| 干燥后基材起皱 | 烘箱各区温差＞10℃ / 冷却段风速不均 / 收卷张力梯度不合理 | 涂布湿厚超标（超出烘箱干燥能力） / 基材含水率未预处理 | 查HMI历史曲线：起皱时段是否对应某段烘箱温度骤降？若是，调温控；若温度稳如泰山，回溯前道涂布参数 |
✅ 速捷独创“工艺-设备交叉验证表”（已嵌入我们服务APP）：
输入现象（如“收卷起泡”）→ 自动推送3条设备检查项 + 2条工艺核查项 + 1个关联报警代码库链接。
👉 不是让你当工艺工程师，而是帮你甩掉“背锅侠”身份——数据说话，责任分明。
💬 最后一句掏心窝子：
我们修过太多“被参数谋杀”的好设备——
一台用了8年的西门子涂布系统，因新调岗工艺员把烘箱PID参数Kp从12改成120，连续三天报“温度失控”，最后发现PLC毫发无损，只是被“超调”到怀疑人生。
所以啊，升级设备前，请先升级操作SOP；换伺服前，请先校准你的参数敬畏心。
（当然，如果你已经换了……我们也能把它“调回来”，连注释都帮你补全😉）
——本章完，下一章进入长效守护模式：《3. 预防性维护与长效恢复方案》——教你把“救火队”变成“消防站”，让停机率从“月月有”变成“年年无”。
（悄悄说：第3章附赠《晋江速捷定制化点检表Excel模板》，扫码即可下载，填3次自动生成维保提醒日历 📅）
（温馨提示：本章不讲“高大上”的理论模型，只给你三件落地工具——
一张能贴在操作台边的点检表、一份泉州工厂实测有效的备件清单、一套连老师傅都愿意主动点开看的培训小课。
它们不保证设备永生，但能让你下次听到“咔”一声时，第一反应不是抓头发，而是摸手机打开速捷APP扫个码。）
3.1 建立针对性点检制度：别等刮刀“剃秃了”才想起它要换
双面涂布机不是老黄牛，不需要“鞠躬尽瘁死而后已”；
它是精密交响乐团首席小提琴手——
计量辊是琴弓，刮刀是琴弦，真空箱密封件是琴盒垫棉。
弓毛起球不换？音准飘；琴弦锈蚀不换？断音；垫棉塌陷不补？整把琴进灰。
🎯 速捷实战派点检逻辑：不求数量多，但求“三点打中命门”
我们跟27家涂布厂蹲点半年，统计出故障前72小时必现异常的3个物理窗口——它们比PLC报警更早“咳嗽”，只是你一直没听懂：
| 关键部件 | “咳嗽信号”（肉眼/手感可判） | 校准/更换标准（非厂家手册照搬，是速捷现场校验值） | 速捷工程师随身包标配 |
|---|---|---|---|
| 计量辊 | 辊面出现0.03mm以上环状磨痕（拿指甲轻刮有阻滞感）；或两端温差＞5℃（红外测温枪一扫即知） | 磨损深度≥0.05mm → 必须研磨或更换；每3000小时做一次动平衡复检（非等故障！） | 携带便携式辊面粗糙度比对卡（含Ra0.2/Ra0.4/Ra0.8三级标样） |
| 刮刀（碳纤维/合金） | 刃口发白、变钝（用A4纸轻触，无法整齐划开）；或运行中发出高频“嘶嘶”声（非气流声） | 单面累计使用＞45天 → 强制更换（哪怕看起来还行）；双面切换频次＞12次/天 → 改用加厚型刮刀支架（我们提供适配改造套件） | 备有6种刮刀预压角度调节块（1°~5°微调），现场5分钟搞定“溢胶→不溢胶” |
| 真空箱密封件（硅胶/氟橡胶） | 密封唇边发硬、龟裂（弯折90°即断裂）；或真空度波动＞-85kPa±3kPa（HMI历史曲线可见锯齿波） | 连续运行＞6个月 → 全组更换（别只换漏气那条！老化是同步的）；高温区（＞60℃）密封件寿命减半，需贴“橙色提醒标签” | 自研快拆式密封压条工具（比扳手快3倍，且不伤箱体法兰） |
✅ 真实案例说话：
晋江某新能源涂布厂，原每月因刮刀失效导致边缘溢胶停机2.3次，每次平均47分钟。
我们帮他们上线《刮刀生命周期打卡表》（Excel自动计算累计天数+切换次数），并配套提供刮刀到期前48小时微信自动提醒+本地仓直送服务。
结果？连续11个月零刮刀相关停机。老板说：“现在产线主管自己会盯着表格红字喊‘该换了！’——比我还上心。”
📌 速捷点检哲学：
“不为记录而点检，只为预警而停留；
不信说明书写的‘2年’，只信你手指摸到的‘发硬’。”
——我们提供的不是模板，是会呼吸的点检系统：扫码录入数据 → 自动生成趋势图 → 超阈值自动推送维保工单（对接你现有MES也OK）。
3.2 备件管理优化建议：让“急用件”不再靠“烧香+顺丰”
很多客户跟我们吐槽：“你们修得快，但我们等备件等到想抄近路去德国买。”
我们懂——不是备件难买，是没买对、没存对、更没管对。
📦 速捷高频损坏件清单（基于10000+例维修大数据提炼）：
> ✅ 必须常备TOP5（泉州周边4小时达）：
> - 西门子S120驱动器PS30电源模块（故障率21%，国产替代款已通过EMC全项测试）
> - 三菱QD75P定位模块光耦板（停产型号，我们自研兼容板，支持固件在线升级）
> - 昆仑通态MT8102E触摸屏背光灯条（冷门但高频，原厂缺货期常超60天）
> - 涂布机专用真空压力传感器（0～-100kPa，国产高稳版，温漂＜0.05%/℃）
> - 气动纠偏阀岛密封圈套装（含FESTO/SMC/Camozzi三大品牌适配规格）
💡 本地化应急替代方案（不降性能，只省时间）：
- 当你找不到原装安川SGDV伺服编码器线？我们提供“速捷万能转接套件”：一头接安川电机，一头接任意品牌驱动器，无需改参数，插上即用。
- 海为PLC某停产型号CPU板坏了？ 别急着换整机——我们支持程序迁移+IO映射自动转换，旧程序0修改，直接跑在新硬件上。
- 烘箱温度探头失灵？我们库存有PT100通用型快插探头（IP67防护，3秒响应，误差±0.3℃），比原厂便宜40%，安装无需拆保温层。
🤝 供应商协同响应机制（不是“我卖你买”，而是“我们共管”）：
- 我们为你建立专属备件健康档案：记录你每台设备的“易损基因”（如某台新代数控系统，三年内7次报“参数丢失”，我们就提前锁死其EEPROM写保护，并预装防掉电模块）；
- 开通“备件保险仓”服务：按年付费，我们按你设备型号和历史故障率，智能预存关键件，只收仓储费，不收备件钱——用多少扣多少，不用不扣；
- 泉州、厦门、福州设3个前置仓，紧急订单承诺：工作日16:00前下单，当日发货；非工作日接到消息，工程师带件上门（真·人肉快递）。
🌟 一句话总结备件观：
“不囤积，但不断供；不迷信原厂，但不牺牲可靠性；
让备件像氧气一样——你感觉不到它存在，但一旦缺了，立刻窒息。”
3.3 技术升级路径参考：给老设备装上“健康手环”，给老师傅配个“AI副驾”
很多双面涂布机，比操作员孩子年龄还大。
你说换新？预算卡脖子；
你说将就？停机像打卡……
其实，老旧≠落后，缺的只是一套“延寿操作系统”。
🔧 老旧机型智能化改造三步走（投入可控，见效飞快）：
| 阶段 | 内容 | 投入参考（单台） | 见效周期 | 速捷交付保障 |
|------|-------------------------------|------------------|----------|--------------|
| ① 健康手环（基础监测） | 加装振动+温度+电流三合一传感器（磁吸式，免布线），数据直传速捷云平台，实时预警轴承异响、电机过热、负载突变 | ¥8,500起 | 2天安装+1天调试 | 提供7×24小时告警短信/微信推送，支持阈值自定义 |
| ② 故障预演（进阶诊断） | 在PLC侧加装边缘计算模块，学习你设备“健康时”的电流/压力/温升曲线，自动识别“亚健康状态”（如：纠偏气缸响应延迟0.3s，但尚未报警） | ¥19,800起 | 1周部署+2周学习期 | 输出《设备亚健康周报》，附修复建议（例：“建议下周清洁气缸节流阀”） |
| ③ 人机共生（能力升级） | 为操作台加装AR眼镜（可选配）+速捷“故障预判助手”APP：对准涂布辊，自动标注磨损区域；扫描报警代码，弹出3D拆解动画+语音指导 | ¥28,000起（含培训） | APP即时可用，AR按需启用 | 所有内容基于你真实设备型号生成，非通用模板；支持方言语音识别（闽南语/四川话已上线） |
🎓 操作人员故障预判能力培训体系（不是上课，是“打怪升级”）：
我们不做PPT讲座，而是推出——
🔹 《涂布机听诊师》闯关小程序：
- 第1关：听3秒“嗡鸣声”，选对应故障类型（选项含真实录音）；
- 第3关：看一段HMI报警截图，拖拽正确处置步骤排序；
- 第7关：模拟凌晨2点突发 AL.512 报警，限时90秒完成远程复位操作（系统自动录屏评分）。
✅ 完成全部关卡，颁发速捷认证《初级设备哨兵》电子徽章，可同步至企业钉钉/飞书。
🔹 “师傅带徒弟”实战陪跑计划：
我们派驻工程师驻厂1个月，不接管设备，只做三件事：
① 每天跟班记录老师傅的“经验直觉”（比如“烘箱第三区声音变闷，八成是风阀卡了”）；
② 把这些直觉翻译成可量化的判断标准（如：第三区风机电流下降12%+噪音频谱主频偏移80Hz → 风阀卡滞概率87%）；
③ 编入APP“经验库”，让新员工也能调取“王师傅的2023年夏天笔记”。
💬 最后一句掏心窝子：
预防性维护，不是给设备上枷锁，而是给团队发装备、给经验建档案、给时间留余量。
当你的操作员能在报警亮起前3分钟说：“张工，3号涂布辊该测动平衡了”，
那一刻，你拥有的不再是一台机器，而是一个会思考、会预警、会传承的生产生命体。
📎 文末彩蛋：
扫码下载《晋江速捷定制化点检表Excel模板》👇
✅ 自动计算剩余寿命
✅ 点击部件名称跳转速捷备件链接
✅ 填3次数据，自动生成下月维保日历（支持导出至Outlook/iCal）
✨ 模板已预置双面涂布机专用字段——你只需填数字，剩下的，交给我们。
——至此，《双面涂布机坏了怎么办》全系列完结。
但对你而言，这恰恰是长效守护的开始。
如需为您的设备定制点检方案、部署健康监测模块，或启动“设备哨兵”培训计划，
欢迎随时呼叫速捷：
晋江速捷自动化科技有限公司｜专注工业自动化系统集成10000+例｜泉州出发，全国抵达
（悄悄说：首次咨询，送您一份《涂布机故障代码速查扑克牌》——洗牌就能学，上厕所都能记两行 😉）
