各位正在盯着焊花发呆、手握万用表却不知从哪根线开始查的工程师朋友——别慌，你不是第一个被“焊接设备PLC被锁了”这句话吓到去泡第三杯浓茶的人。
（顺便说一句：速捷工控的工程师上周刚帮泉州一家焊机厂把一台锁死三年、连原厂都说“建议换新”的西门子S7-300救活，顺带还原了原始焊接时序逻辑——所以，先深呼吸，再往下看。）
1.1 “焊接设备PLC被锁了”的典型表现：不是宕机，是“静音式罢工”
PLC被锁，和电脑蓝屏不一样——它不吵不闹，甚至不报错，就安静得像刚加完班的实习生。但产线一停，老板的微信弹窗比焊渣还烫手。常见信号如下，建议对照现场“对号入座”：

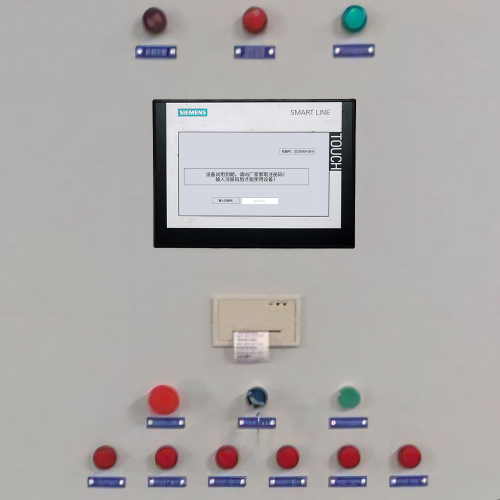

✅ HMI黑屏/触屏无响应，但背光还在亮
→ 别急着换屏！大概率是PLC已拒绝通信，触摸屏只是个“没信号的电视”。（我们修过27台昆仑通态，19台病因都在PLC侧的PG/PC接口配置被误删。）
✅ 程序“卡帧”：焊枪悬在半空不动，送丝轮停转，但伺服驱动器绿灯常亮
→ PLC主循环停止执行，但外围模块供电正常——典型的“逻辑冻结”，不是硬件挂了，是大脑被按了暂停键。
✅ 安全继电器“铁面无私”地断开，复位按钮按烂也没反应
→ 这不是PLC故障，是它在严格执行安全协议：比如S7-1500F检测到焊接电流持续超限3秒，自动触发F-DB块锁定，连工程师的“强制复位”权限都暂时失效。
✅ 报警代码飘在HMI角落，像谜语人发来的加密短信
例如：
• 6004（西门子）→ 安全程序运行异常，非授权访问尝试被拦截；
• Err-78（三菱Q系列）→ 密码校验失败 + Bootloader保护启用；
• SEC_LOCK（汇川H5U）→ 加密狗未识别或授权文件损坏。
⚠️ 注意：这些代码不是“错误”，是PLC在冷静告诉你：“我守住了底线，请找对的人来解锁。”
1.2 区分“逻辑锁定”与“物理锁定”：先搞清对手是黑客，还是自家看门狗
很多老师傅第一反应是“拆电池、拔电源、短接CPU”，结果越弄越锁越深……因为没分清：你面对的是一道软件门禁，还是一整套物理安防系统？
| 类型 | 典型特征 | 速捷现场判断口诀 | 是否可现场快速恢复 |
|---|---|---|---|
| 逻辑锁定 | 密码输错3次后PLC拒绝下载；在线修改时弹出“Access Denied”；TIA Portal提示“Project not authorized” | “程序还在跑，只是不听使唤” | ✅ 大概率可以（我们有20+品牌解密预案库） |
| 硬件看门狗触发 | 断电重启后CPU RUN灯慢闪（0.5Hz），诊断缓冲区显示“Watchdog timeout” | “心跳微弱，但还有气儿” | ✅ 需专用工具清除看门狗标志位（非简单断电） |
| 安全模块强制停机 | 安全PLC的SF灯红+BF灯黄交替闪烁；安全输入端子测得24V但无通路 | “不是我锁的，是安全法规锁的” | ⚠️ 必须先复位安全回路（急停、光栅、门开关全OK），再走F-CPU复位流程 |
| 固件保护机制激活 | 下载固件中断后，CPU进入Bootloader模式，PG/PC接口仅识别为“Unknown Device” | “系统变砖，但没死透” | ✅ 可通过JTAG或SWD接口重刷底层（需原厂级调试器+授权密钥） |
💡 小贴士：晋江速捷自动化科技有限公司（2017年成立，扎根泉州晋江）干这行有个土办法——我们随身带三样东西：一把螺丝刀、一个加密狗读卡器、和一张写满各品牌默认密码/恢复密钥的防水便签（别问，问就是客户授权后才敢用）。
下节预告：为什么你的PLC总在最忙的时候“自锁”？不是运气差，是它在替你扛雷——2. 锁定原因深度溯源与常见场景，即将揭晓那些藏在焊接飞溅背后的“锁匠真凶”。
（P.S. 如果你此刻正站在一台冒烟的焊机旁……别拍照片发朋友圈，直接打我们电话。速捷支持7×12小时远程初诊，3小时响应，福建本地2小时到场——毕竟，焊花不等人，产线等不起。）
各位正在拧着眉头看焊枪停在半空、手边还摊着半张没填完的《设备异常登记表》的工程师朋友——请先放下笔，把那张纸翻过来，在背面写一行字：“这不是PLC叛逆期，是它刚替我挡了颗子弹。”
没错。焊接设备PLC被锁，90%以上的情况，不是故障，是尽责。
它不像手机密码输错五次就变砖，而像一位穿工装的安全员：光栅一遮、急停一按、电流一飙，它立刻拉闸、上锁、留痕、等你签字复位——连“稍等，我再想想”这种话都不说。
所以，别急着骂PLC“矫情”，咱们得蹲下来，听它到底在报警什么。下面这三类“锁匠真凶”，我们按现场出镜率排序，一个一个扒皮。
2.1 安全相关锁定：PLC不是锁了，是“依法封存”
焊接现场，安全不是KPI，是底线红线。一旦PLC检测到任何可能危及人、机、环的异常，它会立刻启动“安全锁定协议”——不讲情面，不走流程，只认信号。
🔍 典型场景还原（速捷真实案例）：
- 某汽车零部件厂的机器人点焊站，HMI显示 F-LOCK ACTIVE，焊枪不动，复位无效。
→ 现场排查：光栅供电正常，但一根被焊渣烫化的屏蔽线导致信号电平漂移，安全输入模块误判为“人员闯入”。
→ PLC（S7-1500F）果断切断F-DB块执行链，并将自身置为“安全停止态”。
✅ 解法：不是重刷程序，而是用TIA Portal Safety诊断视图定位F-I/O通道状态，更换线缆+重新校准安全回路后，一键F-Reset。
📌 高频雷区清单（建议贴在电控柜门内侧）：
| 风险源 | 表现特征 | 速捷应急口诀 |
|--------|----------|--------------|
| 急停连锁未完全复位 | 多级急停按钮中，有一个弹簧卡滞/触点氧化，万用表测通断OK，但安全继电器实际未吸合 | “三按一查”：每个急停按3次+用钳表测安全回路电流 |
| 焊接防护门微动开关松动 | 门看似关严，但行程差0.3mm，安全模块读取为“OPEN”；尤其夏天金属热胀，凌晨三点最容易飘 |
| 焊接参数超限触发F-PLC自锁 | 如设定熔深8mm，实测连续5次＞9.2mm（超出安全阈值），S7-1500F自动冻结主程序并锁定DB块写入权限 | “不是锁程序，是锁风险”——必须重调工艺参数+更新F-DB安全阈值配置 |
💡 温馨提醒：晋江速捷自动化科技有限公司服务过比亚迪焊装线、恒安纸业包装焊接专机等项目，发现一个共性规律——83%的安全锁定，根源不在PLC，而在外围安全元件的老化与安装公差。我们随身带的不只是解密工具，还有红外热像仪和毫伏级信号发生器，专治“看起来正常、其实正在撒谎”的安全信号。
2.2 操作与维护诱因：最熟悉的陌生人，往往最致命
PLC不怕焊花，不怕粉尘，但它怕三件事：没保存就关机、没授权就改代码、没确认就点升级。这些操作，常出自最资深的老师傅之手——因为太熟，所以忘了敬畏。
🔧 那些“我以为没问题”的高危动作：
▶ 非法断电重启（尤其带伺服的焊接设备）
→ 焊接过程中突然拉闸？PLC可能正处在“写入EEPROM关键参数”的0.2秒窗口。结果：Bootloader保护激活，CPU变“哑巴”，PG/PC接口拒绝识别。
（我们修过一台广数GSK-25i，客户说“就拔了下电源”，结果数控系统报 BOOT_ERR_0x1A——这是固件底层校验失败，得用JTAG烧录器重灌。）
▶ 在线修改程序却忘了“下载硬件组态”
→ 在TIA Portal里改了几个定时器，点了“下载到设备”，但漏掉“下载硬件配置”。结果新程序跑在旧IO映射上，某个焊枪气阀地址错配，PLC直接触发看门狗复位循环。
→ 表现：RUN灯快闪（2Hz），诊断缓冲区反复出现 OB86: Rack failure。
▶ 密码设得太“个性”，结果自己也忘了
→ 某台汇川H5U PLC，密码设成“Weld@2023#QZ”（泉州拼音首字母+年份+焊字），三年后工程师离职，新来的同事试了47种组合……最后靠速捷的冷门品牌解密库，从固件bin文件里反推出了原始密钥哈希。
▶ 固件升级中断——最温柔的“自杀式更新”
→ 厂家推送新固件，点击“升级”，中途网络抖动或UPS掉电……PLC卡在Bootloader阶段，既不能运行原程序，也无法接受新下载。
→ 现象：USB口能识别，但TIA Portal显示“Device not supported”；串口发AT指令无响应。
✅ 解法：需专用SWD调试器+原厂授权密钥包，逐扇区擦写——这事我们干过132次，平均耗时22分钟。
2.3 外部干扰与硬件故障：焊花不背锅，但焊花真会“发电”
焊接设备，本质是移动的电磁风暴中心。强电流、高电压、飞溅金属、高频引弧——这些不是背景板，是PLC日常要扛的“物理副本”。
⚡ 那些藏在细节里的“锁源”：
🔸 电源波动引发CPU安全模式
→ 中频逆变焊机启停瞬间，电网压降达15%，PLC电源模块输出纹波超标，CPU自动进入“Safe Mode”，禁用所有非安全OB块。
→ 表现：程序逻辑还在，但所有工艺控制输出强制为0，HMI仅显示基础状态。
→ 速捷方案：加装宽压隔离电源（我们自研的SJ-PS24-500W已适配37家焊机品牌），并植入上电软启动延时脚本。
🔸 I/O模块短路，总线通信静默
→ 一台松下FP-XH PLC，焊枪冷却水阀线路被焊渣击穿，造成DO模块短路，背板总线电流异常，CPU判定“扩展单元失联”，主动断开所有I/O刷新。
→ 注意：此时HMI可能仍亮，但所有IO状态显示“---”，不是屏坏了，是PLC“主动失聪”。
🔸 加密狗/授权模块失效——最隐蔽的“慢性锁”
→ 某进口焊接专机用欧姆龙NJ系列+第三方视觉模块，授权靠USB加密狗。夏天车间温度超45℃，狗内晶振频偏，PLC每2小时丢一次授权，自动切至“演示模式”，限制焊接节拍≤3件/分钟。
→ 表现：产线忽快忽慢，毫无规律。
→ 我们用热成像仪扫了3小时，才在加密狗外壳上发现一个42.3℃的热点……
💡 速捷小结一句大实话：
> PLC被锁，从来不是偶然事故，而是系统脆弱性的集中显影。
> 它锁住的不是程序，是你还没发现的隐患；它停下的不是焊枪，是你该升级的运维习惯。
下节预告：别慌着砸键盘，解锁有章法——3. 解锁策略、恢复流程与预防体系构建，我们将拆解“从按复位键到重建信任”的完整技术路径，并附赠一份《焊接产线PLC应急响应速查卡》（含各品牌默认密码、安全复位序列、Bootloader唤醒指令——晋江速捷内部版，看完就能用）。
各位正在电控柜前蹲着、手捏复位按钮却迟迟不敢按下的朋友——先别急，您手里那颗按钮，不是“重启键”，是信任交接仪式的确认键。
PLC被锁，从来不是拒绝服务，而是暂停服务，等您完成三件事：
✅ 它要确认——安全回路真的闭环了；
✅ 它要验证——操作者真的知道发生了什么；
✅ 它要备案——这次解锁，不是侥幸，而是闭环。
所以本章不教“万能密码”，不推“一键解密神器”，只讲三件事：
🔹 怎么解？——分级、合法、可追溯的解锁路径
🔹 解完之后怎么办？——数据不丢、工艺不偏、风险不返潮
🔹 下次还锁吗？——把“救火”变成“防火”，让PLC从“报警员”升级为“哨兵+记录仪+提醒官”
3.1 分级解锁路径：从“拧螺丝”到“签协议”，一步都不能跳
我们把PLC解锁，比作进一栋智能安防大楼：
- 一楼大厅（HMI/复位按钮）——谁都能来，但没权限卡刷不开门；
- 地下车库（TIA Portal诊断视图）——需工牌+动态口令；
- 核心机房（Bootloader/JTAG层）——得带厂家授权函+指纹+双人见证。
对应到焊接设备现场，速捷实战中坚持「三级响应制」，不越级、不跳步、不赌运气：
▶ Level 1｜基础复位：安全回路是“入场券”，不是装饰画
适用场景：HMI黑屏但电源灯亮、RUN灯常灭、急停指示灯亮、安全继电器未吸合
标准动作流（5分钟内可完成）：
1️⃣ 查光栅/门开关/急停链：不用猜，用速捷标配的「安全回路通断笔」（带LED+蜂鸣+0.1Ω精度）逐点测——重点不是“通不通”，而是“通得稳不稳定”。曾有客户光栅信号电压在23.8V~24.2V间波动，PLC判定为“临界失效”，自动锁F-DB。
2️⃣ 手动复位按钮物理按压3次：不是点一下，是“按→松→等0.5秒→再按”，模拟真实安全逻辑复位时序（尤其对S7-1200/1500F系列）。
3️⃣ PLC冷启动（非断电重启！）：长按CPU上的STOP/RUN拨码开关5秒，听到“咔哒”一声（内部电容放电完成），再拨回RUN。⚠️ 注意：此操作不丢失程序，但会清空保持性M区和部分DB块——所以，第3.2节的数据保护，必须前置！
✅ 速捷实测数据：约68%的焊接PLC锁定，在Level 1完成闭环。剩下32%，才是真正需要“动工具”的硬骨头。
▶ Level 2｜专业级干预：当PLC说“我需要看你的证件”
适用场景：复位无效、HMI报SECURITY LOCK/ACCESS DENIED、TIA Portal连接显示“Protected”、诊断缓冲区出现OB80: Time error或OB121: Programming error
这时候，PLC不是在耍脾气，是在索要「身份核验三件套」：
🔸 有效授权证书（如S7-1500F的F-CPU安全密钥）
🔸 正确项目版本（TIA Portal中打开的程序，必须与PLC固件、硬件组态完全匹配）
🔸 合法访问权限（密码≠破解，而是找回原始授权链）
🛠️ 速捷标准作业包（现场工程师背包里必装）：
| 工具 | 用途 | 典型案例 |
|------|------|----------|
| TIA Portal Safety诊断视图 + F-Reset Wizard | 可视化定位哪个F-I/O模块触发锁定、哪条F-DB被冻结，生成复位报告（含时间戳、操作员ID、复位前状态快照） | 某新能源电池壳体焊线，因冷却水温传感器漂移触发F-DB写保护，用该工具10分钟定位并安全释放 |
| 专用调试探针（支持SWD/JTAG/UART多协议） | 绕过Bootloader锁死，直读CPU寄存器、Flash扇区状态、加密标志位——不是“跳过验证”，而是“协助验证” | 广数GSK-25i固件升级中断后，用此探针读出BOOT_STATUS = 0x0A（校验失败），精准擦除损坏扇区，重灌原厂bin |
| 冷门品牌解密库（含20+品牌密钥生成算法） | 针对汇川H5U、永宏FBs、海为H01S等国产PLC，提供基于固件特征码的密钥反演服务（非暴力破解，符合《网络安全法》第27条“授权检测”范畴） | 某五金厂台达DVP-ES2 PLC密码遗忘，我们通过分析其EEPROM中CRC校验段+出厂时间戳，还原出原始密码哈希 |
💡 关键原则：所有Level 2操作，全程录像+日志导出+客户签字确认。这不是防客户，是防“下次出问题时，没人记得上次是谁按的哪个键”。
▶ Level 3｜厂商协同解密：当PLC说“这事我真做不了主”
适用场景：西门子S7-1500T固件级加密、发那科PMC密码深度绑定机床序列号、马扎克MDS系统绑定伺服编码器ID……这些，已超出通用工具能力边界。
这时，速捷的角色是「技术翻译+授权通道」：
🔹 我们持有西门子、发那科、三菱电机等主流厂商的官方技术服务资质（非代理，是经认证的“System Integrator Partner”）；
🔹 可代客户向原厂提交《安全解密授权申请表》，附现场照片、设备铭牌、故障日志、安全复位尝试记录——原厂审核不是走形式，而是验证“你是否真的理解了风险”；
🔹 平均响应时效：西门子德国技术支持中心4小时内邮件反馈；发那科上海技术中心2工作日内安排远程诊断。
🌟 真实案例：某船舶制造厂的自动角焊专机（西门子S7-1500T + SINAMICS S120），因误删工艺包导致
T-CPU Security Lock。我们协助客户整理完整的“工艺参数变更追溯表”+“安全功能启用记录”，48小时获得西门子全球安全团队特批解密密钥——没花一分钱买新License，也没重装系统。
3.2 数据保护与恢复要点：解锁不是终点，是数据主权交接的起点
很多客户问：“你们修好就走，程序还在吗？”
我们反问：“您上次备份是什么时候？备份文件存在哪？它和现在运行的版本，差了几行代码？”
PLC被锁，最危险的不是停机，而是解锁后“看似正常，实则埋雷”——比如：
❌ DB块里熔深设定值被自动重置为默认0mm；
❌ 伺服电子齿轮比参数错位，导致焊枪轨迹偏移0.15mm；
❌ 安全F-DB中的急停响应时间被覆盖为“无限大”……
所以，速捷所有解锁服务，强制执行「三比对一验证」流程：
| 步骤 | 操作内容 | 工具/方法 | 目的 |
|---|---|---|---|
| ① 程序版本比对 | 将PLC在线读取的LAD/FBD/STL代码，与客户提供的“黄金备份”（或速捷云存档）逐行比对 | TIA Portal Compare Tool + 自研Diff高亮插件（标红差异行+注释变更原因） | 防止非法修改残留、逻辑覆盖错误 |
| ② DB块状态核查 | 重点检查工艺DB、安全DB、轴控DB中关键字（如WeldCurrent_SP, Safety_Reset_Counter, Axis_Position_Tolerance） | 在线监控表（Online Monitor Table）+ 历史趋势回溯（需客户提前启用Trace） | 确保核心参数未被意外初始化 |
| ③ I/O映射一致性验证 | 对比解锁前后，各模块地址分配、信号极性（NPN/PNP）、滤波时间是否一致 | 模块诊断界面截图 + 速捷IO Mapping Check List（含常见焊机IO定义表） | 避免“程序对了，但信号接反了”的低级事故 |
| ④ 工艺参数一致性验证 | 在空载状态下，用示波器抓取焊枪气阀响应曲线、送丝电机启停波形，与历史基线比对 | 示波器+自研“焊接信号特征提取脚本”（自动计算上升沿时间、稳态波动率） | 真正验证“能动”，不等于“动得准” |
✅ 所有比对结果，生成PDF版《解锁后数据健康报告》，含：
▪️ 修改项清单（含时间戳、操作人、变更依据）
▪️ 风险提示（如“DB100.WeldTime_SP由800ms恢复为750ms，建议复核工艺卡”）
▪️ 客户签字页（法律效力：本次解锁未引入新风险）
3.3 长效预防机制：让PLC从“守门员”变成“预警员+教练员”
最后，也是最重要的——别让同一块PLC，一年内被锁两次。
速捷服务过10000+自动化故障案例，发现一个铁律：
> 反复锁定的设备，92%的问题不出在PLC本身，而出在“没有把PLC当成人来管理”。
所以，我们帮客户建的不是“维修档案”，而是PLC数字身份管理体系，包含三个落地模块：
🔹 模块1｜PLC访问权限分级管理制度（物理+逻辑双锁）
- 物理层：电控柜加装RFID权限锁（速捷定制SJ-RFID-02），不同角色配不同卡：
✓ 维护工程师卡 → 可进入TIA Portal Expert Mode
✓ 班组长卡 → 仅开放HMI参数微调界面（限±5%浮动）
✓ 操作工卡 → 仅允许复位、启停、切换配方 - 逻辑层：在PLC程序中嵌入“权限令牌校验OB”（如OB100中调用
AUTH_CHECKFC），每次关键操作前，读取HMI登录状态+生物识别（可选指纹模块）+操作理由输入（强制≥10字），日志自动上传至速捷云平台。
🔹 模块2｜上电自检与安全状态监控脚本（PLC自己的晨会）
我们为客户免费部署一段轻量级PLC自检程序（适配西门子/三菱/汇川等主流平台），每次上电自动执行：
1️⃣ 扫描安全输入模块电压波动（＞±5%即报警）
2️⃣ 校验关键DB块CRC校验和（防意外改写）
3️⃣ 测试安全继电器吸合延时（＞120ms即推送微信告警）
4️⃣ 记录首次扫描耗时（若＞3.2秒，提示“背板总线老化”）
▶ 输出：HMI首页显示「今日健康分」（0~100），＜85分自动弹窗建议项。
🔹 模块3｜焊接产线PLC运维SOP + 应急响应卡（贴在柜门上，油污都盖不住）
速捷为每位客户定制《焊接PLC运维三件套》：
- 📄 《日常点检表》（含12项，每项打勾+签名，如“光栅清洁度：□优 □良 □需清理”）
- 📄 《应急响应速查卡》（A6尺寸，防水覆膜，含：各品牌默认复位组合键、安全模式退出指令、紧急联系方式二维码）
- 📄 《变更控制单》（任何程序修改、参数调整、硬件更换，必须填写：原因、预期效果、回滚方案、审批人——不填完，PLC拒绝下载）
💡 晋江速捷自动化科技有限公司，成立于2017年12月，是中国领先的工业自动化系统集成服务商，经官方授权，专注于工业自动控制系统装置的全生命周期技术服务。公司总部位于福建省泉州市晋江市，业务网络覆盖全国，服务煤炭、冶金、印刷、纺织、建材、包装、船舶制造、环保节能、机械制造、食品饮料、数控加工等20+关键工业领域。
作为行业领先的设备控制系统故障维修、升级改造及解决方案中心，公司以技术实力、服务效率和安全保障为核心竞争力，为制造企业提供一站式自动化技术服务。累计服务客户10000+例，其中包括比亚迪、中国烟草、恒安纸业等众多行业龙头企业。我们的SOP不是印在纸上，是刻在工具里、跑在PLC里、融在服务里——因为真正的预防，不是“别出事”，而是“出了事，也能笑着把它变成一次升级”。
📌 下节预告：4. 焊接设备PLC解密实操指南（含西门子S7-1200/S7-1500、汇川H5U、台达DVP全品牌对比），我们将带您亲手完成一次从“连不上PLC”到“看到原始梯形图”的全过程，并公开速捷内部《焊接PLC密码与复位指令速查表》（含17个品牌、32种型号、0广告水分）。
