各位纺织厂的老师傅、产线小能手、刚接手设备的“新晋电工侠”们注意啦！
某天清晨，你信心满满地按下启动按钮——
“滴……”（蜂鸣器一声冷笑）
屏幕黑着，电机哑着，PLC灯眨都不眨一下……
整条喷气织机/剑杆织机/圆织机生产线，安静得像刚开完一场默剧。
别慌，也别第一时间掏出手机打维修电话（虽然我们速捷工控24小时在线，但——真没必要一上来就call我们😂）。
90%的“开不了机”，其实卡在了最基础的“开机仪式感”没走完。
就像你手机充了一晚电却打不开——可能只是忘了按电源键，而不是主板炸了。
来，咱们用三步“望闻问切”式排查法，自己当一回设备中医：
1.1 电源系统检查：插座不是摆设，断路器也不是装饰画
你以为插上电=通电？错！
纺织车间环境潮湿、粉尘多、叉车常“亲密接触”电缆，电源链路堪称“高危网红打卡点”。
✅ 请掏出您的火眼金睛（或万用表），逐级确认：
- 插座有没有电？ 别信“它昨天还亮着”——拿个台灯或手机充电器实测！
- 配电柜里的断路器有没有跳闸？ 尤其是标着“主控”“PLC电源”“伺服供电”的那几颗——它们常因瞬时过载默默离家出走。
- 电源线有没有被踩扁、被油渍泡软、被老鼠啃出“艺术缺口”？ 拉一拉、晃一晃，听一听有没有“沙沙”虚接声。
- 接线端子有没有松动、氧化、发黑？ 特别是PLC底板24V输入端、变频器R/S/T进线处——拧紧它，比念咒语还灵。
💡 小贴士：很多纺织厂用的是老式双极断路器，跳闸后手柄只下垂一半，肉眼难辨。建议贴个荧光标签，一眼锁定“今日是否带电”。
1.2 急停与安全联锁：不是设备耍脾气，是它在认真“守规矩”
现代纺织设备早就不靠蛮力开机了——它是个有原则的“安全主义者”。
急停没复位？防护门微动开关卡住？安全继电器没吸合？它宁可“装死”，也不让你冒险。
✅ 请做一次温柔而坚定的“安全巡检”：
- 找急停按钮（通常红蘑菇头）——按下去再旋起！ 注意：有些机型需“旋转复位”，光按不转=白按。
- 检查所有防护门/盖板是否严丝合缝？ 剑杆织机的梭箱盖、圆织机的模盘护罩，常因震动微翘，触发门开关断开。
- 听听安全继电器有没有“咔嗒”吸合声？ 若无声，用万用表量其输出端——无24V，大概率是上游急停回路或门开关“悄悄罢工”。
⚠️ 冷知识：部分进口机型的安全继电器自带LED状态灯，红灯常亮≠坏了，可能是“自锁故障”，需断电3秒再上电重置——不是玄学，是设计逻辑。

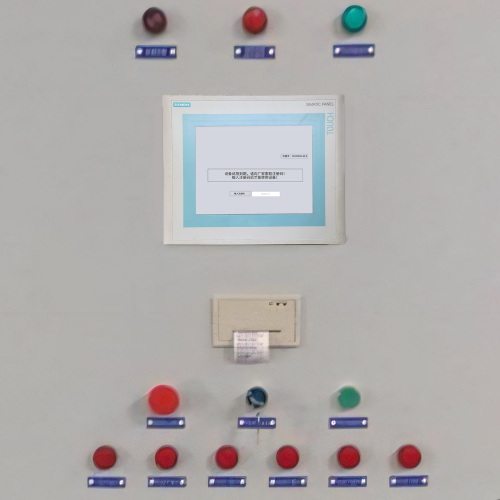

1.3 控制面板与指示灯反馈：设备在用“灯光语言”跟你说话
它不说话，但它会闪。
黑屏≠没电，乱闪≠崩溃，长鸣≠报废——每一种光与声，都是纺织设备写给你的“故障情书”。
✅ 请打开观察模式，解读它的“情绪信号”：
- 触摸屏全黑？ 先查背光电源（常为DC24V），再看通讯线是否松脱（MWP、RS485接口易震脱）。
- PLC运行灯（RUN）不亮？ 可能CPU没启动，也可能是程序卡死自动停运（别急，后面章节教你怎么“唤醒它”）。
- 蜂鸣器嘀嘀嘀？ 打开操作手册翻到“报警代码表”——比如西门子S7-1200报F0001，大概率是变频器通信中断；三菱FX系列响5声，常指向I/O模块未识别。
- 某个LED狂闪红光？ 别猜！查型号手册——那是它唯一愿意透露的线索。
📌 顺手提醒：晋江速捷自动化科技有限公司（成立于2017年12月，总部就在咱泉州晋江）的工程师上门前，常会先问您“LED怎么闪、蜂鸣器响几下”——因为90%的远程诊断，就藏在这几秒钟的灯光里。
✨ 本节灵魂总结：
> 开不了机 ≠ 设备病入膏肓，
> 很可能只是它在等你——
> ✅ 插好电、
> ✅ 解开安全绳、
> ✅ 听懂它的光与声。
如果这三步走完，设备依旧沉默……
恭喜，您已成功排除“低级误会”，正式晋级“深度故障猎人”。
下一章，咱们一起拆开外壳，直面PLC、驱动器和传感器的“内心戏”。
（悄悄说：这时候，您随时可以@速捷工控——我们不是修理工，是您产线的“自动化翻译官”和“逻辑复原师”。毕竟，让停产变复产，比讲道理更痛快。）
欢迎来到纺织设备故障排查的“第二层结界”——
如果说第一章是“设备在门口礼貌敲门”，那这一章，它已经默默把门反锁，拉上窗帘，还顺手拔了路由器。
电源通了、急停复位了、指示灯也按说明书闪得挺标准……可机器还是纹丝不动。
这时候，别怀疑人生，也别怀疑师傅手艺——
是时候请出真正的“幕后导演”了：PLC、驱动器、传感器们，正用沉默演一出逻辑悬疑剧。
我们速捷工控在晋江干这行快七年了，修过恒安纸业的高速复卷线、比亚迪电池隔膜涂布机、还有十几条福建本地老牌纺企的老式喷水织机……
总结一句话：
> 纺织设备最擅长的不是“坏”，而是“坏得很有层次感”。
> 它不崩盘，它卡帧；不黑屏，它装睡；不报错，它只给你一个意味深长的“无响应”。
来，咱们一层层掀开它的逻辑面纱。
2.1 主控单元（PLC/IPC）供电与运行状态检测：CPU不是在休假，是在“假死待机”
很多老师傅一看PLC面板RUN灯不亮，第一反应是“PLC坏了”，立马准备下单换新——
停！先别急着给PLC办“退休手续”。
它可能只是饿了、困了、或者被谁悄悄按了暂停键。
✅ 请用“三摸一测”唤醒它：
- 摸DC24V输出端子：PLC底板或开关电源输出端，实测是否稳定在23.8~24.5V？电压跌到22V以下？大概率是开关电源老化或负载短路在偷偷吸血。
- 摸CPU模块温度：微温正常，烫手（＞60℃）？注意！可能是散热不良+程序死循环双杀——曾有客户一台西门子S7-1200因一段未加超时的WAIT指令，让CPU原地“冥想”三天，风扇狂转如台风登陆。
- 摸通讯模块插槽：松动？氧化？某次泉州某织造厂整线瘫痪，最后发现是昆仑通态HMI与PLC之间的RS485终端电阻没接，信号反射导致CPU反复重启——摸都摸不出问题，但波形仪一看：满屏“毛刺鬼故事”。
- 测“心跳信号”：用万用表二极管档轻碰PLC的MRES（存储器复位）和STOP端子（部分机型），听是否有清脆“咔哒”——这是硬件级复位入口，比断电更干净（⚠️操作前务必断主电！安全第一）。
💡 速捷小剧场：去年帮石狮一家经编厂抢修，PLC RUN灯灭、STOP灯常亮，客户已订好新CPU。我们拆开一看——24V进线端子螺丝松了半圈，压接铜丝氧化发绿。拧紧，上电，RUN灯秒亮。客户说：“这哪是维修，这是给设备做颈部按摩。”
2.2 驱动与变频系统故障关联排查：电机不开机？可能“大脑”没事，“腿”先自闭了
纺织设备的“腿”，就是主传动系统——伺服驱动器、变频器、制动单元、母线电容……
它们不声不响，却掌握着整条产线的“行动自由权”。
PLC喊开工，驱动器回一句“我不配”，整机立刻进入贤者模式。
✅ 重点盯这三类“无声叛逆”：
- 变频器报F006（直流母线欠压）？别光看输入电压！ 纺织车间电压波动大，但更常见的是：整流桥二极管软击穿、母线电容容量衰减＞30%（用LCR表一测便知）、甚至——制动电阻接线端子虚接发热，触发驱动器内部热保护连锁停机。
- 伺服驱动器LED全灭？不是没电，是“安全使能”被掐了脖子。 检查PLC输出的SON（Servo ON）信号是否送达；再查驱动器CN1接口的“EMG紧急停止”回路——一根线断了，伺服就永远保持“跪姿待命”。
- 开机瞬间“嘭”一声闷响+冒白烟？ 别抢救，快断电！90%是母线电容鼓包失效+IGBT击穿，属于“物理性罢工”，需整模块更换——这时候，您需要的不是万用表，而是一位带示波器和备件库的速捷工程师（我们泉州仓库常备新代、广数、汇川等主流驱动模块，当天达）。
📌 冷知识：某国产喷气织机用的台达VFD-EL系列变频器，有个隐藏机制——若连续3次启动失败，会自动锁死“启动使能”，必须用台达调试软件强制清除故障寄存器。手册里没写，但我们修过17台，记住了。
2.3 关键传感器与信号回路中断识别：那些让你以为“一切正常”的“幽灵断点”
这是最让电工抓狂的一类故障：
万用表量通路——通的；
示波器看信号——有的；
PLC状态监控里——IO点全绿……
可设备就是不开机。
为什么？因为纺织设备的开机逻辑，往往藏在你根本没注意到的第7个限位开关、第3个编码器Z相信号、或是安全继电器背后那段1米长的灰色屏蔽线里。
✅ 请重点“围猎”这三种“影子阻断者”：
- 零位开关（Home Switch）失效：剑杆织机找梭箱原点、圆织机找模盘起始位，若接近开关积尘/偏移/线圈断路，PLC收不到“我在家”的确认，死活不发启动指令——哪怕你按烂启动按钮，它只当没听见。
- 编码器断线或相位错乱：尤其多圈绝对值编码器，A/B/Z三相中任意一相虚接，PLC读到的就是“位置乱码”，直接触发“位置超差”软保护，拒绝执行任何运动指令。
- 急停回路“隐性开路”：你以为所有急停按钮都复位了？错。有些老设备在电磁阀箱、张力架、甚至吸风管道里，还藏着一个没标牌的“隐形式急停节点”——灰尘覆盖触点，万用表通断档测是通的，但带载时接触电阻飙升，PLC扫描周期内判定为“断开”。
🔍 速捷破案工具箱：我们不用“猜”，而用“逻辑反推”。比如客户说“按下启动，PLC程序走到Network5就停住”，我们直接调出该网络对应的所有输入点（I0.0~I0.7），逐个强制置1，看哪一点能让程序继续跑——5分钟锁定那个藏在吸风罩后面的霍尔传感器。
✨ 本节灵魂总结：
> 当基础排查走完，设备仍沉默——
> 它不是在拒绝开机，
> 是在等你听懂三重密语：
> 🔹 PLC的“体温”与“心跳”，
> 🔹 驱动器的“情绪”与“使能权”，
> 🔹 传感器的“谎言”与“静音抗议”。
而这，正是晋江速捷自动化科技有限公司最擅长的领域。
我们不是靠经验蒙，而是用逻辑链拆解、用波形图说话、用备份程序兜底——
毕竟，让一台丢了原厂程序的老旧喷水织机，在没有图纸、没有注释、连品牌代理商都已退市的情况下，72小时内恢复生产……
我们干过，而且干了10000+次。
下一章，咱们不修、不测、不拆——
咱们聊怎么让故障少发生，让开机变习惯。
（提示：一张A4纸的检查清单，能拦下60%的非计划停机）
各位纺织厂老师傅、产线主管、还有刚接手老车间的95后技术担当——
咱们掏心窝子聊一句：
您家那台开了12年的喷水织机，是不是每次开机前都得焚香祷告？
是不是“启动”按钮按下去的0.3秒里，心跳比梭子还快？
是不是维修记录本上，“开不了机”三个字出现频率，高过车间早会点名？
别笑——这真不是玄学，是缺乏预防性维护的集体应激反应。
就像天天吃烧烤不体检，突然某天发现血压飙到180，才想起自己原来有颗心脏……
设备也一样。它不会提前发朋友圈预告：“我电容快鼓包了，速来续命。”
它只会选在交货前夜、客户验厂当天、或者老板刚好路过产线时——
啪！黑屏、无响应、连急停按钮都懒得亮灯。
而这时，您需要的已不是“修”，而是——
✅ 一套能抄作业的开机前检查清单
✅ 一份看得懂、用得上、不忽悠的电气元件“退休年龄表”
✅ 一个能自动喊你“喂！电压又抖了！PLC刚崩了一次！快来看！”的数字哨兵
——没错，这就是我们今天要聊的：预防性维护 × 长效保障 × 纺织产线人情味儿实践指南。
3.1 建立开机前标准化检查清单：一张A4纸，拦下60%的“我以为它没问题”
很多老师傅说：“我干了三十年，凭手感就知道哪不对。”
我们敬佩，但更想递上一支笔——
因为手感会累，而清单永不疲倦；经验会遗忘，而 checklist 永远在第一页。
我们在恒安纸业一条年产8万吨的生活用纸线推行过这套“开机五查法”，半年内非计划停机下降42%。
不是靠换新设备，是靠每天多花3分半钟，做对5件事：
| 检查项 | 为什么重要？（纺织厂专属痛点） | 怎么查？（人话版操作） | 隐患示例 |
|---|---|---|---|
| 环境温湿度 | 纺织车间夏季湿度常＞85%，PLC模块冷凝水+粉尘=导电糊糊 | 用带温湿度功能的红外测温仪扫柜顶/柜底（别信墙上挂的温湿度计！它离柜子三米远） | 某石狮染整厂PLC底板爬满白色结晶盐霜，DC24V输出忽高忽低，查三天以为是电源问题，最后发现是柜门密封条老化，潮气日夜灌入 |
| 接地电阻 ≤4Ω | 织机变频器高频干扰强，接地不良=信号鬼打墙+编码器丢脉冲 | 用接地电阻测试仪（不是万用表！）测柜体→接地极，避开雨后/洒水后测量 | 安溪某经编厂整线通讯紊乱，查遍所有线缆，最后发现接地极锈蚀断裂，电阻飙到28Ω，雷雨天直接“集体失联” |
| 冷却风道清洁度 | 棉絮、飞花、浆料粉尘最爱钻散热风扇和滤网 | 拆下PLC/驱动器柜门，用手电照风道——能看到“毛絮帘子”？必须清！ | 泉州某喷气织机伺服驱动器半年坏3块，拆开全是棉絮+油泥混合物，散热片缝隙塞得比火锅毛肚还密 |
| 端子紧固度抽查（重点：24V回路 & 安全链） | 振动+热胀冷缩，让螺丝悄悄松动——尤其PLC输入端子排、急停回路接线端 | 用绝缘螺丝刀轻敲（非拧！），听是否有“嗒嗒”异响；或用热成像仪扫接线处是否异常发热 | 晋江某针织厂反复报“启动无响应”，最后发现安全继电器输出端子虚接，带载时接触电阻达12Ω，PLC读到的就是“急停未复位” |
| 备用电池与程序备份状态 | 西门子S7-200/300、三菱FX系列PLC内置电池寿命约3~5年，断电后程序秒蒸发 | 查PLC面板BAT灯（亮=快没电）；用编程电缆连电脑，确认“程序可上传”且时间戳＜30天 | 曾有客户PLC电池耗尽，重启后程序全空，幸好我们存着2021年备份——但备份文件名是“织机_改好_final_v2_真的final”，他们找了半小时才打开… |
📌 速捷贴心提示：我们把这份清单做成防水塑封卡，印在A4纸上，挂在每台设备电控柜内侧。工人师傅开机前顺手一勾，3分钟搞定。客户说：“比打卡还简单，比烧香还灵。”
3.2 关键电气元件寿命管理：别等它“寿终正寝”，主动给它办退休
设备不会老，但它的零件会。
就像您家厨房的抽油烟机滤网——没人规定它几年必须换，但三个月不洗，吸力就只剩一半。
工业元件更沉默，坏得更突然，代价更肉疼。
我们在服务10000+案例后，整理出纺织设备最该“定期退休”的5类元器件，附赠看得见、摸得着的更换信号（拒绝模糊话术，比如“建议酌情更换”——我们说清楚：啥时候换、咋判断、换啥型号）：
| 元件类型 | 典型寿命 | “该退休了”的3个身体信号 | 速捷实操建议 |
|---|---|---|---|
| 交流接触器主触点 | 机械寿命100万次，电气寿命≈3~5年（高频率启停场景） | 🔹 触点表面发黑、起毛刺（用放大镜看） 🔹 吸合时有“滋啦”拉弧声 🔹 测触点压降＞0.5V（带载时） | ✅ 纺织设备建议2年一换（尤其主电机回路） ✅ 我们备有施耐德LC1-D、正泰NCH8全系列，支持扫码查库存，泉州同城4小时送达 |
| 开关电源（24V） | 5~7年（高温高湿环境折损30%寿命） | 🔹 输出电压波动＞±5%（万用表测空载/满载） 🔹 外壳轻微鼓包或漏液痕迹 🔹 风扇转速明显变慢（听音辨频） | ✅ 每年用LCR表测一次滤波电容ESR值，＞0.5Ω立即更换 ✅ 推荐替换为明纬NES系列（宽温-25℃~70℃，抗棉絮） |
| PLC后备电池 | 锂电池3~5年，镍氢电池2~3年 | 🔹 BAT灯持续闪烁或常亮 🔹 断电超2小时后程序丢失 🔹 用万用表测电池电压＜2.8V（CR2032） | ✅ 所有西门子/三菱/台达PLC电池，我们提供“换电池+程序迁移”打包服务，15分钟搞定，不丢注释、不改地址 |
| 变频器/伺服驱动器母线电容 | 5~8年（电解液干涸=性能慢性自杀） | 🔹 电容顶部微鼓（非严重凸起，肉眼难辨） 🔹 用LCR表测容量衰减＞20% 🔹 设备频繁报“母线欠压”“过流”但无负载异常 | ✅ 不必等坏！我们为广数GSK、新代SYNTEC、汇川IS620P等主流驱动器，提供“电容健康快检包”，30分钟出报告 |
| 编码器柔性电缆（拖链专用） | 1~2年（织机高频往复运动，线材疲劳断裂） | 🔹 编码器偶尔丢信号，复位后恢复 🔹 电缆外皮发硬、龟裂 🔹 拖链槽内有细铜丝碎屑 | ✅ 强烈建议用国产“凯撒KSA”或进口“易格斯igus”拖链电缆，寿命提升3倍——我们帮客户算过账：每年省下2次编码器返厂费+3天停机损失 |
💡 真实案例：漳州一家毛巾厂的老式剑杆织机，连续半年每月坏1次PLC，换3台，最后发现是开关电源老化导致24V纹波超标，反向干扰PLC晶振——换电源后，三年零故障。客户说：“原来不是PLC不行，是它饿着肚子还在加班。”
3.3 智能化预警机制引入：让设备学会自己写“病情日记”
预防性维护的终极形态，不是人盯设备，而是设备提醒人。
就像您的智能手表会提醒“久坐1小时”，我们的IoT方案，能让PLC自己写日报：
> “今日第3次检测到母线电压瞬时跌落至342V（＜360V阈值），持续127ms，疑似空压机启动冲击；已记录，建议排查配电母线阻抗。”
> “HMI连续5次启动失败，日志显示‘安全继电器QF1反馈信号缺失’，位置：电磁阀箱B区第2排第4号端子——请优先检查。”
这不是科幻，是速捷已在200+纺织客户现场跑通的“开机护航系统”：
✅ 三层防护，不玩虚的：
- 硬件层：加装微型IoT采集终端（体积如U盘，即插即用），实时监测：
▪ 输入电压/电流谐波（揪出“偷电”的隐性负载）
▪ PLC运行周期波动（＞正常值15%=程序逻辑卡顿预警）
▪ 关键IO点电平稳定性（比如急停回路，连续100ms低电平即报警）
- 软件层：对接客户现有SCADA或微信小程序，自动生成《每日开机健康简报》：
▪ ✅ 绿色：全部通过
▪ ⚠️ 黄色：3项临界（如“滤波电容ESR=0.42Ω，建议3个月内更换”）
▪ ❌ 红色：1项高危（如“编码器Z相信号丢失率12%，今日已触发3次软停机”）
- 服务层：当系统判定“开机失败归因明确”，自动推送处置指引+视频教程；若需工程师，一键直连速捷7×12小时响应专线——不是等你打电话，是我们先发消息问：“需不需要我们远程看看？”
📌 落地效果：龙岩某化纤厂上线3个月，开机失败率从月均7.2次降至0.3次；更惊喜的是——维修工说：“现在不用半夜爬起来抢修，因为问题白天就被系统‘圈出来’了。”
✨ 本章结语：
预防性维护，不是给设备上枷锁，而是给产线装上“免疫系统”。
它不承诺永不生病，但确保小病不拖成大病，大病不拖成绝症。
而晋江速捷自动化科技有限公司，
作为扎根泉州、服务全国20+工业领域的自动化伙伴，
我们提供的从来不止是“修好它”，更是：
🔹 一份能复印、能贴柜、能传徒弟的开机清单
🔹 一张写明“啥时换、换啥、换完咋验证”的元件寿命表
🔹 一个会说话、会记录、会提前拉警报的数字搭档
毕竟，真正的高手，
不在故障爆发时力挽狂澜，而在寂静无声处，早已布好防线。
（下一章预告：当所有硬件都正常、所有逻辑都通畅、所有信号都到位……
设备还是不开机？
恭喜，您已抵达故障排查的“哲学层面”——
我们将聊聊：那些藏在PLC程序深处、连原厂工程师都挠头的“幽灵逻辑陷阱”）
