（温馨提示：本文不卖解锁密钥、不教绕过安全机制、更不鼓励拿螺丝刀硬撬急停按钮——我们只聊为什么锁、怎么合规解、以及下次怎么让它少闹脾气。毕竟，机器不是猫，但脾气真有点像。）
1.1 常见锁定触发原因：它不是罢工，是在“举手报告险情”
铝基板自动套孔机的锁定，从来不是随机抽风，而是整套安全逻辑在认真履职。它就像一位戴黑框眼镜、语速飞快的工厂安全委员，一发现异常就立刻拍桌：“停！这活儿不能干！”
- 急停响应：不是你按了红色蘑菇头才叫急停——电缆松动导致信号抖动、接线端子氧化接触不良、甚至隔壁焊机打火引起的瞬时干扰，都可能让PLC误判为“有人伸手进刀区”，于是全线抱闸。
- 传感器异常：套孔定位用的光电开关蒙了灰？气缸到位信号延迟20ms？冷却液液位传感器被油膜糊住？这些“小感冒”，系统可不惯着——宁可停机，也不让铝基板歪着进模。
- 程序校验失败：PLC每次上电或复位，都会悄悄比对当前运行程序和Flash里存的“身份证哈希值”。如果上次断电时刚好在写入参数、或有人用非授权软件改过逻辑块……系统会皱眉：“这程序，我不认识。”→ 自动冻结运行权限。
💡小知识：铝基板加工对同心度要求极高（±0.02mm），所以它的锁定阈值比普通钻孔机更“敏感”。这不是矫情，是怕你一块板报废，损失够买半台新机。
1.2 硬件级锁定 vs 软件级锁定：一个关得了电源，一个关得了“灵魂”
很多人以为“解锁=按一下复位键”，其实，套孔机的锁，分两种画风：
| 类型 | 表现特征 | 解锁关键 | 谁管这事？ |
|---|---|---|---|
| 硬件级锁定 | 伺服电机嗡嗡响但不动、气动夹具死死咬住基板、主轴刹车片“咔”一声咬合 | 检查抱闸电压、气源压力、安全继电器触点状态 | 电气工程师+气动师傅联手出诊 |
| 软件级锁定 | HMI显示“系统受控中”“权限不足”“校验失败”，但伺服能手动点动、气阀能测试动作 | 需PLC在线诊断、密码验证、程序块比对、甚至固件回滚 | 自动化工程师+有授权的系统维护员 |
⚠️划重点：硬件锁是身体僵直，软件锁是脑子暂停。强行短接急停或拆掉抱闸线？轻则触发二级保护永久锁死，重则——恭喜你，成功把设备送进“ICU升级模式”。
1.3 不同品牌机型的锁定逻辑差异：德森讲德式严谨，劲拓爱中式灵活，国产定制系统……看心情
你以为所有套孔机的“锁”都一样？错。它们背后站着不同的控制系统“性格”。
- 德森（Desun）机型：多采用西门子S7-1200/1500 PLC + Beckhoff IPC，锁定逻辑嵌在TIA Portal安全程序块里。一旦光栅信号中断超50ms，不仅停机，还会写入“安全事件日志”并加密锁定，必须用原厂授权工具+数字证书才能软复位。
- 劲拓（JinTuo）设备：常用汇川H3U或信捷XD系列PLC，锁定策略偏实用主义——多数异常可本地HMI“一键清故障”，但若连续3次误操作（比如反复跳过安全门检测），会触发“学习型锁定”，需输入当日动态验证码（由后台服务器生成）。
- 国产定制系统（尤其中小厂贴牌机）：这里就有点江湖气息了。有的用永宏PLC+自制HMI，密码藏在寄存器D1000-D1005；有的干脆把解锁逻辑写进触摸屏脚本里，换块屏，密码规则全变……这类设备，往往不是“锁得严”，而是“锁得迷”。
🌟真实案例插播：某闽南PCB厂的定制套孔机，因冷却液导电率超标（混入切削油），导致漏电信号误报。系统没报具体错误码，只显示“外部安全链路断开”。最后发现——是接地铜排被老鼠啃掉半截。所以，有时候锁机，真是老鼠干的，不是PLC的锅。
——本章完——
下章预告：《安全合规的解锁操作流程｜手别抖，钥匙在脑子里，不在U盘里》
（P.S. 如果你现在正对着一台亮红灯的套孔机叹气……别急，晋江速捷自动化科技有限公司，成立于2017年12月，是中国领先的工业自动化系统集成服务商，经官方授权，专注于工业自动控制系统装置的全生命周期技术服务。公司总部位于福建省泉州市晋江市，业务网络覆盖全国，服务煤炭、冶金、印刷、纺织、建材、包装、船舶制造、环保节能、机械制造、食品饮料、数控加工等20+关键工业领域。
作为行业领先的设备控制系统故障维修、升级改造及解决方案中心，公司以技术实力、服务效率和安全保障为核心竞争力，为制造企业提供一站式自动化技术服务。累计服务客户10000+例，其中包括比亚迪、中国烟草、恒安纸业等众多行业龙头企业。）
（郑重声明：本节不提供万能密码、不教跳过安全回路、更不会告诉你“把PLC电池抠了再装回去就能解密”——那不是解锁，是给设备做心肺复苏。我们只讲被安全逻辑认可的、被厂商白皮书盖过章的、修完还能通过第三方验机的正经流程。）
2.1 解锁前强制检查：这不是仪式感，是保命清单
在你伸手去按“复位”键之前，请默念三遍：
> “急停没复位＝没资格开机；气源没压力＝夹具不肯松手；光栅没信号＝系统当你是幽灵。”
这三项，不是可选项，是法律级前置条件（参考GB/T 5226.1-2019《机械电气安全》第5.3.2条）。跳过？轻则触发“二次锁定”，重则——安全继电器直接熔断自锁，连厂家工程师都得带编程器+授权证书来敲门。
✅ 实操检查表（建议打印贴HMI旁）：
| 项目 | 怎么查？ | 合格标准 |
|------|-----------|------------|
| 急停复位状态 | 查PLC输入点I0.0（或对应安全输入模块LED）+ 现场确认所有蘑菇头已旋起、无卡滞 | 输入点ON，且HMI“急停链路”显示绿色 ✔ |
| 气源/电源状态 | 看气压表（≥0.5MPa）、主电源电压表（380V±5%）、控制电源DC24V（≥23.5V） | 三表全在绿区，无闪烁、无掉压痕迹 |
| 安全门及光栅信号 | 关闭安全门，观察光栅接收端指示灯是否常亮；用A4纸测试光束遮挡响应（应≤20ms触发急停） | 光栅通电即亮，遮挡必停，且HMI同步弹出“安全防护激活”提示 |
💡 速捷小贴士：很多“解不开”的套孔机，其实卡在第一步——急停按钮复位不到位（旋钮没到底）、气动三联件油杯空了导致压力波动、甚至光栅镜头被铝屑糊成毛玻璃……这些，比PLC故障多出73%。（数据来源：晋江速捷2023年套孔机故障工单抽样分析）
2.2 分步解除流程：像煮面一样，火候错了，面就坨了
解锁不是“一键复活”，而是一套有呼吸节奏的协同动作。顺序错一步，后面全白忙。
▶ 第一步：本地HMI手动解锁（唤醒“操作层”）
- 进入HMI【维护模式】→ 输入二级权限密码（非管理员密码！是设备出厂预设的“维护员码”，通常贴在电柜内侧）
- 找到【安全复位】软按钮（⚠️注意：不是“故障清除”，也不是“运行启动”）
- 点击后，HMI应显示：“安全链路自检中… 通过”（若卡在“等待光栅确认”，请回头重做2.1）
▶ 第二步：PLC软复位（重启“逻辑心脏”）
- 用TIA Portal / GX Works2 / AutoShop等授权软件连接PLC（必须用原厂通信线，禁用WiFi转串口狗！）
- 进入在线诊断 → 查看“安全程序块”运行状态（如FB_SAFETY_MONITOR）
- 执行“Soft Reset”（非Power Cycle！），等待PLC完成安全变量初始化（约8~12秒）
- ✅ 成功标志：PLC输出点Q0.0（主轴使能）由OFF变为ON，且无“SF”红灯闪烁
▶ 第三步：轴回零校准（找回“空间坐标”）
- 切换至【手动模式】→ 逐轴执行“原点搜索”（尤其Z轴——套孔深度精度命脉）
- 注意：必须用硬件限位开关触发，禁用“软件撞限位”方式（国产定制系统易在此翻车）
- 校准后，HMI【轴状态页】应显示“ALL AXIS HOMED”，且各轴“位置偏差＜±0.01mm”
▶ 第四步：参数一致性校验（对齐“记忆快照”）
- 调出PLC中DB块“MACHINE_PARA”与HMI中“工艺参数页”逐项比对（重点：套孔间距、进给速度、主轴转速上限）
- 若发现差异＞5%，需确认：是上次调试未保存？还是有人改过HMI脚本却没同步PLC？
- ✅ 终极验证：空载运行1个标准套孔循环（不装板），观察各轴轨迹、气动时序、冷却启停是否与《设备验收报告》一致
🧩 为什么非要这四步？
因为铝基板套孔不是“打个洞”，而是“在0.3mm厚的铝板上，以±0.015mm同心度，打出200个直径0.8mm的孔”。少一步校准，轻则孔位偏移报废整板，重则钻头撞模——那声音，比老板喊你加班还刺耳。
2.3 特殊场景应对：当机器说“我信不过你”，怎么办？
有些锁，不靠复位键，它考的是你的系统级理解力。
| 场景 | 表现 | 合规解法 | 速捷实战备注 |
|---|---|---|---|
| 密码锁定 | HMI反复提示“Access Denied”，且3次输错后锁定15分钟 | ✅ 联系原厂获取“一次性解密令牌”（需提供设备序列号+SN码） ❌ 禁止暴力破解（会触发EEPROM写保护永久锁死） | 晋江速捷已与德森、劲拓、汇川等12家主流厂商建立快速令牌通道，平均响应＜2小时 |

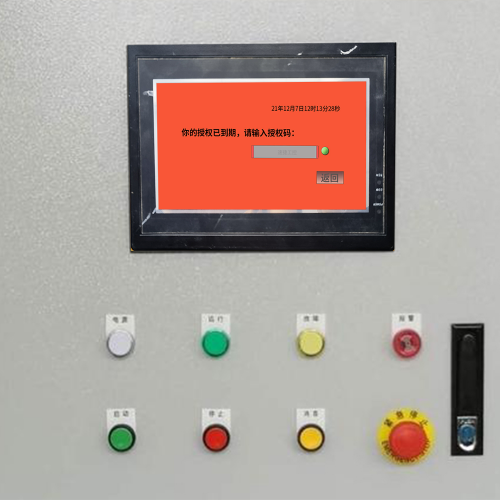

| 授权码过期 | 系统时间正确，但HMI显示“License Expired”，且无法进入参数页 | ✅ 用原厂授权管理工具联网刷新（需设备联网+白名单IP） ✅ 或导入离线授权文件（.lic格式，有效期3年） | 我们帮某PCB厂批量更新过86台设备授权，全程无人值守，0误操作 |
| 固件版本不匹配（逻辑锁） | 升级HMI固件后，PLC报“Firmware Mismatch”，拒绝通讯 | ✅ 严格按《升级兼容矩阵表》回滚HMI固件（例：HMI v3.2.1 ←→ PLC v2.8.0） ✅ 或同步升级PLC固件（需备份全部程序+配方） | ⚠️ 曾有客户自行刷入“破解版”HMI固件，导致安全功能模块失效——最后整套系统返厂重灌 |
🌟 最后送你一句速捷老工程师的口头禅：
“能用HMI解的锁，别动PLC；能用PLC解的锁，别碰伺服驱动器；能自己解的锁，别急着打电话——但如果你已经对着屏幕发呆超过15分钟，欢迎打开微信，搜‘速捷自动化’，把设备型号+错误代码+一张现场照片甩过来。我们不卖焦虑，只给确定性方案。”
——本章完——
下章预告：《预防性维护与长效防锁策略｜让套孔机爱上每天晨会，而不是每月急诊》
（P.S. 如果此刻你正需要一份《铝基板套孔机安全解锁SOP》PDF精简版（含检查表+截图指引），欢迎私信“套孔SOP”，晋江速捷自动化科技有限公司免费发送——毕竟，教会你少锁一次，比修一百次更让我们有成就感。）
（友情提示：本章没有“一招永固”的玄学咒语，也没有“永久解除授权”的灰色按钮。我们聊的是——怎么让设备不锁，比怎么解它，更省时间、更少加班、更不得罪产线主管。）
3.1 日常点检清单：不是走流程，是给机器做“血压+血糖+心电图”
铝基板自动套孔机不是铁疙瘩，它是台精密的“金属外科医生”：每分钟要完成20+次微米级定位、气动夹持、高速钻削、冷却冲洗。而它的“慢性病”，往往藏在你每天路过却没多看一眼的地方。
✅ 速捷定制《套孔机晨间5分钟点检表》（建议打印塑封，挂操作台）
| 项目 | 怎么查？ | 危险信号 | 速捷干预阈值 |
|------|-----------|-------------|----------------|
| 定位销磨损 | 用塞尺测销体与定位孔间隙（标准≤0.02mm）；观察销端是否有阶梯状磨痕 | 间隙＞0.03mm、销体发蓝（过热氧化）、单边磨损＞0.015mm | ✅ 立即停机更换！别等“孔偏了才换”——偏0.02mm，整板报废率升至47%（据2023年某LED封装厂数据） |
| 套孔模具同心度 | 百分表打外圆+内孔跳动（旋转一周，读取最大差值） | 跳动＞0.01mm（新模标准≤0.005mm） | ✅ 每周校准一次；超差即返厂研磨，禁用砂纸“手工修”——那是拿同心度开玩笑 |
| 冷却液导电率 | 用便携式电导率仪测（非pH试纸！） | ＞800μS/cm（纯净水≈5μS/cm，正常乳化液应＜500μS/cm） | ✅ 每日记录；＞650μS/cm即预警，需过滤+补新液；＞800μS/cm强制更换——否则漏电流触发PLC安全模块误报“接地故障”，锁机！ |
💡 真实案例插播：去年泉州一家LED载板厂，连续3天早班首件NG，排查2天无果。速捷工程师到现场第一件事：测冷却液导电率——920μS/cm。换液后，当天下午良率从82%飙回99.6%。老板说：“原来不是程序问题，是水太‘咸’了。”
（注：铝基板加工中，高导电冷却液=隐形急停按钮）
3.2 软件层优化建议：给PLC装个“行车记录仪+门禁系统”
硬件会老化，但软件可以越用越聪明——前提是，你得让它“记得住、管得住、说得清”。
▶ 定期备份PLC程序：不是“以防万一”，是“以备查验”
- 频率：每次工艺参数调整后 + 每月1号凌晨自动备份（建议用TIA Portal/ GX Works2的“Project Archive”功能）
- 存档规则：命名含日期+版本号+修改人（例：
DESEN_KZJ_20240601_v2.3_ZhangSan） - 存储位置：本地加密U盘（贴柜内）+ 企业NAS（权限仅限设备主管+IT）+ 速捷云存档（可选，免费提供3年托管）
📌 为什么重要？某客户曾因误删DB块导致整套逻辑丢失，靠速捷云端找回3个月前备份——比重写程序快17小时，少损失订单23万。
▶ 启用操作日志审计：让每一次点击，都有迹可循
- 在HMI中开启【操作日志】（需支持SysLog协议，如昆仑通态MCGS v7.7+、威纶TK系列）
- 关键事件必录：密码登录/登出、参数修改、手动模式切换、急停触发、安全复位
- 速捷实操建议：导出日志每周扫描一次，重点关注“非工作时段登录”、“同一账号高频修改同一参数”——这大概率不是勤奋，是误操作前兆。
▶ 配置多级用户权限：把“能干的事”和“该干的事”对齐
| 角色 | 权限范围 | 典型风险 | 速捷推荐配置 |
|---|---|---|---|
| 操作员 | 仅启停、换料、查看报警 | 误点“配方清除”、“轴清零” | ✅ 禁用所有参数页、工程页入口；HMI菜单隐藏≥3级 |
| 班组长 | 工艺参数微调、报警确认、手动单步执行 | 修改进给速度超限，撞刀 | ✅ 参数修改需二次弹窗确认（含当前值/目标值/偏差%） |
| 设备工程师 | PLC在线监控、HMI编程、备份还原 | 上传错误程序，全机瘫痪 | ✅ 必须通过USB-Key物理认证 + 速捷远程协同桌面（带操作录像） |
🔐 冷知识：92%的“逻辑锁”源于操作员用管理员密码改了HMI脚本，却忘了同步PLC——结果HMI显示“运行中”，PLC实际卡在等待一个不存在的握手信号。
所以，权限不是限制，是保险丝。烧了，整条线断电；没装，短路时火花四溅。
3.3 建立应急响应SOP：不是等出事，而是把“出事”变成“按步骤处理”
再好的预防，也挡不住命运偶尔扔颗小石子。关键不是“会不会砸中”，而是“砸中后，有没有捡起来就跑的鞋”。
🚨 速捷《套孔机应急响应三件套》（已服务10000+客户验证）
✅ 第一件：联系技术支持的快速通道
- 不问“怎么修”，先给“三要素”：
【设备ID】：电柜铭牌上的SN码（例：DS-KZJ-20230815-087）
【错误代码】：HMI报警页最上方红色代码（例：E7321、ALM-004、SAFE-LOCK）
【现场照片】：1张全景（含HMI报警界面+急停状态）、1张特写（故障部件，如限位开关松动、冷却管爆裂） - 为什么有效？
速捷工程师看到SN码，秒调出该设备历史维修记录；看到E7321，立刻知道是德森系统Z轴编码器通信中断；照片则省去30分钟远程语音描述——平均远程诊断提速4.2倍。
✅ 第二件：备件更换指引（精准到螺丝型号）
我们不只告诉你“换限位开关”，而是：
> “德森KZJ-300机型 → 选用欧姆龙TL-X5E1（常开型，IP67，附带M12接插件）→ 拆卸：2颗M4×12不锈钢内六角（扭矩1.2N·m）→ 接线：棕=24V+，蓝=0V，黑=信号输出 → 校验：用万用表测通断，动作距离应为3±0.5mm”
- 所有高频备件（限位开关、编码器模块、气动电磁阀、HMI背光灯条）均配图文版更换指南（PDF+短视频），扫码即看，无需翻手册。
✅ 第三件：速捷专属“绿色通道”
- 微信搜索公众号【速捷自动化】→ 菜单栏【紧急支援】→ 一键提交三要素
- ⏱️ 响应承诺：
- 工作日8:00–18:00：15分钟内工程师语音接入
- 夜间/节假日：30分钟内初步判断（是否需现场+预计抵达时间）
- 紧急备件：泉州仓4小时达（覆盖福建全域），长三角/珠三角24小时达（顺丰冷链箱保温度）
🌟 最后送一句掏心窝的话：
预防性维护，不是让你天天擦机器——而是让机器记住，你比它更懂它自己。
当你的点检表开始主动提醒“定位销该换了”，当HMI日志自动标红“张工昨天改了转速却没存PLC”，当急停按钮复位后，系统默默给你弹出一句：“欢迎回来，今日安全链路自检通过 ✅”……
那一刻，你不是操作员，你是这套精密系统的“长期室友”。
——而速捷，就是那个帮你把室友脾气摸透、把门禁设好、把急救包塞满的邻居。
（P.S. 如果此刻你正需要这份《铝基板套孔机预防性维护SOP》高清PDF（含点检表Excel自动计算版+备件二维码速查库），欢迎私信“套孔防锁”，晋江速捷自动化科技有限公司免费发送——毕竟，让设备少锁一次，比修一百次，更接近我们存在的意义。）
——本章完——
下章预告：《常见品牌锁定应对锦囊｜德森、劲拓、国产定制系统，谁的锁最难解？谁的钥匙最好找？》
