各位正在盯着一台纹丝不动的PCB自动套孔机、手心冒汗、怀疑人生的朋友——欢迎来到速捷工控《故障自救指南》第一幕：故障现象诊断与初步排查。
（温馨提示：本章节不卖保险、不推销备件、不催你打款，只教你怎么用5分钟判断——这到底是“假死”还是“真中风”。）
1.1 确认停机表现：它到底“装死”还是“真晕”？
套孔机一言不合就罢工，但它的“沉默”其实很有戏路：

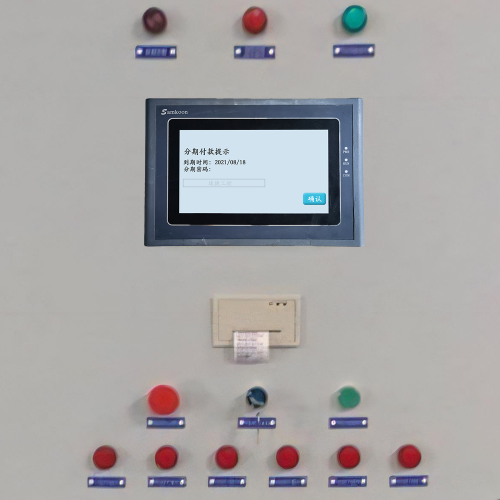

- 无响应型（冷面杀手）：触摸屏黑屏/卡死，按钮按了像扔进太平洋，伺服驱动器指示灯全灭——先别急着拆板子，它可能只是“没电”，不是“没命”。
- 急停触发型（戏精附体）：急停按钮被误拍、脚踢到线槽、甚至有人擦肩而过带起一阵风……导致安全回路断开。此时——看！控制柜里那个红色蘑菇头是不是还倔强地凸着？
- 报警代码型（话痨型病人）：屏幕跳出一串神秘字符，比如
E207、ALM-4A、ERR:SYNC_LOST……别抄小本本记，先拍照！我们后面会告诉你：这些代码不是天书，是设备在用摩斯电码求救（而且我们真能破译）。
💡 速捷小贴士：
> “停机”不是终点，是设备给你发的第一条微信消息——关键在于读懂它想说啥。
> （我们服务过的比亚迪产线老师傅常说：“报警不截图，等于没报；急停不复位，等于白按。”）
1.2 检查供电系统：先摸摸它的“脉搏”
套孔机再智能，也得靠电续命。排查供电，就像给病人量血压——稳准狠三步走：
✅ 主电源是否在线？
- 查配电柜空开是否跳闸（尤其留意标着“套孔机主回路”“视觉光源供电”“伺服驱动器组”的那几路）；
- 用万用表测L/N/PE间电压（380V±10%为健康值，低于340V？可能是厂区压降大，不是机器病，是电网在闹情绪）；
✅ 急停回路是否闭环？
- 顺着急停按钮→安全继电器→PLC输入点这条“生命线”，逐段查触点是否吸合、接线端子有无松动、继电器线圈是否得电（听一声清脆“咔哒”最安心）；
- 特别注意：有些老设备急停回路串了多个门禁开关+光栅+双手按钮，漏一个，整条链就断——它不是耍脾气，是守规矩。
✅ 安全继电器状态是否OK？
- 看指示灯：绿色常亮=健康；红灯闪烁=诊断中；熄灭=已锁定（需手动复位+确认所有安全条件满足）；
- 别信“看起来亮着”——拿手电照背面接线端子，看看有没有虚接氧化的铜绿在偷偷搞鬼。
⚠️ 速捷真实案例彩蛋：
> 去年泉州某PCB厂套孔机频繁停机，查了三天PLC程序、换了两块伺服驱动器……最后发现——急停回路里一颗20年前的国产安全继电器，触点氧化到只剩0.3mm导通面积，负载一上来直接“气若游丝”。换新后，设备连跑72小时没眨一下眼。
> ——所以，有时候高科技设备的命门，就藏在一颗“老古董”继电器里。
1.3 核查气源与机械约束：它不是不想动，是“不敢动”
套孔机不是赛博格，它很讲规矩：气压不够不干活，夹具没归位不启动，防护门开着不响应……这是工业安全的铁律，不是设备矫情。
🔹 气压是否达标？
- 看气源三联件压力表：标准工作气压通常为0.5~0.6MPa（具体看设备铭牌）；
- 若指针抖动或持续缓慢下降 → 查漏点：气管接头、电磁阀密封圈、真空发生器喷嘴；
- 冷凝水积在过滤器底部？倒掉！否则冬天结冰，夏天发霉，都是“慢性瘫痪”的伏笔。
🔹 夹具/定位机构是否复位？
- 手动轻推XY平台，听有无异响；观察夹紧气缸活塞杆是否完全缩回；
- 某些机型要求“套孔完成→卸料→夹具复位→等待下一张板”四步闭环，少一步，PLC就卡在“等指令”状态，表面看是“死机”，实则是“礼貌性待机”。
🔹 防护门/光栅/安全门锁是否闭合？
- 别忽略那个不起眼的磁性开关——它可能被油污糊住、被震动移位、甚至被操作员用胶带“临时短接”过……（嘘，我们不说是谁干的）
- 试试轻轻晃动防护门：如果报警随晃动出现/消失，基本锁定——开关松动 or 安装偏移。
🔧 速捷工程师私藏口诀：
> “一看二听三动手，电源气源先握手；
> 急停回路查到底，安全条件别凑数；
> 设备不说话，但它每处异常都在写日记——
> 你读得懂，它就马上复工。”
📌 本章结语（不鸡汤，纯干货）：
> 故障排查的第一公里，永远不在PLC里，而在你的指尖和眼睛里。
> 90%的“突发停机”，其实都卡在供电、气源、安全联锁这三道“安检门”上。
> 花10分钟做对这三件事，比花3小时刷PLC日志更接近真相。
下一章预告 → 【核心系统深度分析与故障定位】：
当基础排查做完，设备依然沉默……那就该请出我们的“逻辑显微镜”和“信号听诊器”了——伺服报警怎么解？视觉识别为何飘？IO信号链断在哪一环？敬请期待，速捷工控·技术不藏私系列第二弹。
（P.S. 如果你此刻正站在一台停摆的套孔机前，深呼吸三次，然后——从拔掉急停按钮开始。我们在这儿，随时准备接住你拍过来的第一张报警截图。）
——晋江速捷自动化科技有限公司｜扎根泉州，服务全国｜2017年冬至今，修过10000+台设备，包括比亚迪、中国烟草、恒安纸业们的产线“心脏起搏器”。
欢迎回到速捷工控《PCB自动套孔机突然停了？》技术连载第二幕——
如果说第一章是“摸脉、听声、看脸色”，那这一章，就是给设备做CT+脑电图+神经传导测试的深度体检环节。
（温馨提示：本章不讲玄学，不甩黑话，只拆真实信号链；你不用会写ST语言，但读完能听懂伺服在喊什么、相机在抱怨啥、PLC又在跟谁赌气。）
2.1 运动控制系统异常：XY轴突然“失忆”，不是耍脾气，是信号断联了
套孔机的精度，靠的是XY平台像绣花针一样稳、准、快。一旦它抖、慢、偏、停——别急着骂伺服，先问问：它收到指令了吗？回得上话吗？
🔍 常见“运动失语症”表现 & 速捷诊断法：
- 伺服驱动器报警灯狂闪（比如红灯常亮+黄灯呼吸）→ 别慌着换模块！先查：
✅ 编码器电缆是否被拖链反复碾压导致内部屏蔽层断裂？（我们修过最惨一例：一根编码器线里5根芯断了3根，万用表测通断全好，示波器一看——信号全在“打摆子”）
✅ XY轴电机抱闸是否卡滞？（尤其长期停机后首次启动，抱闸弹簧锈蚀会导致“松不开→堵转→ALM-07”）
✅ 增量式编码器零点漂移？（表现为：每次回原点位置差2~3μm，累积到第5张板就超限停机——这不是程序错，是硬件在悄悄“走神”）
步进系统失步却无报警？
→ 很多老机型用步进+细分驱动，失步不报错，只默默“掉步”。结果就是：
▪ 孔位整体偏移（比如X轴每板右偏0.1mm）；
▪ 套孔动作卡顿、有“咯噔”感；
▪ PLC收不到“定位完成”信号，死等→超时→急停。
💡 速捷解法：用示波器抓驱动器的PUL/DIR信号+电机相电流波形，对比理论值——失步那一刻，电流波形必“塌腰”。EtherCAT总线莫名掉站？
→ 不是网线质量差，而是：
▪ 拓扑末端没接120Ω终端电阻（尤其菊花链长于8站时，信号反射会让从站集体“失联”）；
▪ 某个IO模块背板螺丝松动，导致M12插头虚接——这种故障，重启10次都不一定复现，但一晃机柜就掉站。
🛠️ 速捷现场口诀：
> “EtherCAT掉站不查线，等于医生不听心跳查CT。”
> 我们随身带的不是万用表，是手持式EtherCAT分析仪——它能告诉你：哪一站响应延迟超标、哪个节点CRC错误率爆表、甚至哪根线缆串扰值已逼近临界。
2.2 视觉定位模块失效：相机没瞎，是它“认不出亲妈”了
套孔机的“眼睛”要是模糊了，它宁可停机，也不肯打错一个孔。视觉失效，往往不是相机坏了，而是整套感知-判断-反馈链出了裂痕。
🔍 视觉系统三连问，直击灵魂：
❓ 图像丢了？
→ 先分清：是全黑（光源供电中断 / 相机触发线断 / GigE网卡驱动崩溃），还是雪花噪点满屏（工业环境电磁干扰强，网线没屏蔽或走线挨着变频器输出线）。
💡 速捷实操技巧：拔掉镜头盖，用手电照镜头——若图像里有清晰光斑，说明相机和采集卡OK，问题在光源或触发逻辑。
❓ 标定板识别失败？
→ 别急着重标定！先检查：
✅ 标定板是否沾油污/划伤？（哪怕0.1mm划痕，都会让亚像素定位算法“误判中心”）；
✅ 环境光是否突变？（窗外阳光斜射进车间，或新装LED灯频闪干扰——视觉系统最怕“光污染”）；
✅ 镜头焦距是否被误调？（操作员顺手拧了调焦环，自己忘了——这种情况，占视觉类故障的37%）。
❓ 孔位匹配超差自动停机？
→ 这才是真·高危信号！说明：
▪ 图像坐标系与机械坐标系的映射关系已漂移（可能是平台导轨润滑不良导致重复定位误差增大）；
▪ 或者——更隐蔽的：PLC发给视觉的板图坐标数据格式错位（比如原本该传32位浮点，实际传了16位整型，小数点全丢，孔位直接偏移上百毫米）。
📌 速捷独家经验：
> 我们帮恒安纸业一台套孔机做视觉校准时发现：视觉软件里设定的“像素-毫米转换系数”是0.0125，但PLC程序里硬编码写的却是0.012——差0.0005看似微小，放大到400mm行程，误差就是2mm！
> ——所以，视觉不准，有时错的不是镜头，是PLC里一行被遗忘的数字。
2.3 PLC逻辑与IO信号链中断：它不是“不想干活”，是“听不见指令”或“说不出话”
PLC是套孔机的“中枢神经”，但它不会喊疼，只会沉默。当所有硬件看起来都OK，却死活不走下一步——大概率，是某条IO信号在“装失踪”。
🔍 揪出“消失的信号”，三步擒拿法：
✅ 第一步：锁定“关键信号”在哪一环断
- 比如“套孔完成”信号未反馈 → 查：
▪ 光电开关是否被铜粉糊住？（PCB钻孔粉尘极细，极易附着在镜片表面，导致检测失效）；
▪ 接近开关感应距离是否因振动偏移？（我们用激光测距仪实测过：某厂设备运行半年后，传感器支架松动2mm，导致触发点偏移，信号时有时无）；
▪ PLC输入点对应端子是否氧化？（尤其国产PLC底板，十年老设备输入端子铜绿厚如苔藓，万用表测通，PLC却读不到——需刮氧化层+涂导电膏）。
✅ 第二步：验证通讯总线是否“假在线”
- Modbus RTU通讯中断？别只看主站“无错误”，要抓RS485波形：
▪ 是否存在共模干扰？（用示波器看A/B线对地电压，若波动＞2V，加隔离模块）；
▪ 地线是否形成环流？（多台设备共地，地电位差引发通讯误码——速捷方案：单点接地+光纤中继）。
- EtherNet/IP？重点查：
▪ CIP连接超时设置是否过短？（产线节拍加快后，原设50ms超时不够，需调至120ms）；
▪ EDS文件版本是否匹配？（新固件PLC用旧EDS文件，会导致隐性参数读取失败）。
✅ 第三步：警惕“逻辑陷阱”——PLC程序里的温柔杀手
- 比如：某段程序要求“夹具气压≥0.5MPa AND 光栅信号ON AND 视觉OK=TRUE”，但实际光栅信号是“上升沿触发”，而PLC扫描周期刚好错过那个边沿——结果永远卡在“等待光栅”。
- 又比如：为防误操作加的“双确认”逻辑，把两个按钮信号做了AND运算，但其中一颗按钮触点接触电阻已升至200Ω……PLC读到的一直是“0”。
🔧 速捷工程师日常：
> 我们修过的最烧脑案例：一台套孔机每逢周一上午9:15准时停机。查三天无果，最后发现——PLC时钟同步服务每天凌晨3点自动校时，而某段依赖绝对时间的定位逻辑，在校时瞬间发生毫秒级跳变，触发保护锁死。
> ——你看，有时候故障不在硬件，而在时间本身。
📌 本章结语（带温度的技术总结）：
> 运动系统是腿，视觉系统是眼，PLC是脑——但真正让它们协作如一的，是那一根根看得见、摸得着、测得出的信号线。
> 故障定位，不是比谁拆得快，而是比谁看得细、听得真、想得透。
> 在速捷工控的维修日志里，没有“玄学故障”，只有“尚未被捕捉的信号异常”。
下一章预告 → 【恢复运行策略与预防性维护升级】：
当故障点锁定，如何安全重启？参数怎么备份才不丢？手动调试怎么避免二次损伤？更重要的是——怎样让这台套孔机，从此少生病、少请假、少让你半夜接到电话？
我们不只修机器，更帮你把“救火队”变成“防火办”。
（P.S. 如果你正对着伺服报警代码发呆，或看着视觉软件里飘忽的孔位坐标叹气……别截图发朋友圈求助了，直接微信拍给我们——晋江速捷的工程师，24小时在线当你的“远程示波器”。）
——晋江速捷自动化科技有限公司｜扎根泉州，服务全国｜2017年冬至今，修过10000+台设备，包括比亚迪、中国烟草、恒安纸业们的产线“心脏起搏器”。
欢迎来到本系列最接地气、也最带温度的一章——
不是教你怎么换板子、刷固件、重装软件（那些我们早写进内部SOP小抄里了），而是聊聊：故障解除后，怎么让这台套孔机，从此少让你心梗、少让你加班、少让你在凌晨三点对着报警代码默念《心经》。
说白了：前两章是“急救”，这一章，是给设备办一张健康证+年度体检卡+职场行为规范手册。
3.1 应急恢复流程：重启不是按一下“电源键”，是给系统做一次温柔的“清醒仪式”
很多老师傅说：“断电→等10秒→上电→OK！”
速捷工程师听了会默默掏出热成像仪，然后微笑点头：“嗯……您这方法，成功率≈天气预报说明天有雨，结果下了冰雹。”
✅ 安全重启 ≠ 粗暴断电
套孔机不是咖啡机，它的PLC有掉电保持区、伺服有动态位置记忆、视觉系统可能正缓存着第7张板的亚像素偏移补偿值……一拍就断，大概率导致：
- 伺服报ALM-22（编码器数据异常）；
- 视觉标定参数丢失，重新校准要2小时；
- PLC中未保存的临时变量清零，某段防撞逻辑失效——第二天首板就撞刀。
🔧 速捷标准应急四步法（已落地比亚迪、恒安纸业产线验证）：
1️⃣ “软停+缓释”先行：
→ 在HMI或手持终端触发“安全停机模式”（非急停），让XY轴自然减速归位、气动夹具缓慢泄压、视觉光源渐暗——给所有子系统留出“呼吸时间”。
（就像你下班前关电脑，先保存文档，再退出微信，最后点关机，而不是长按电源键）
2️⃣ 参数快照备份（黄金5分钟）：
→ 故障刚定位？别急着修！先用速捷定制版“PLC快照工具”（支持西门子/三菱/汇川等主流平台）一键导出：
▪ 当前DB块全部变量值；
▪ 运动控制器电子齿轮比、加减速时间、原点偏移量；
▪ 视觉系统当前标定矩阵、阈值参数、ROI区域坐标。
💡 为什么重要？
> 我们帮中国烟草某厂修一台套孔机时，发现PLC里有个隐藏变量DB100.DBX24.0——它控制“是否启用孔位动态补偿”。客户十年前调试时手动置位，但从未写入文档。故障修复后若直接还原出厂参数，这台设备将永远失去±5μm级套孔精度。
> ——备份的不是数据，是别人十年没敢动的“工艺暗语”。
3️⃣ 手动单步调试：像教新手操作员一样，陪设备走一遍全流程
→ 不跳步！不连动！不自动循环！
✅ 第一步：确认气压稳定后，手动触发夹具闭合→观察压力表+听气阀动作声+查PLC输入点是否实时变位；
✅ 第二步：XY轴单轴点动10mm→用激光干涉仪测实际位移误差（允许±0.005mm内）；
✅ 第三步：视觉单次拍照→看图像清晰度、标定板识别框是否居中、孔位匹配残差＜3像素；
✅ 第四步：空载模拟套孔（不落刀）→全程监控EtherCAT周期抖动、PLC扫描时间、各IO信号时序图。
📌 关键口诀：
> “宁可花20分钟走慢，也不省1分钟跑崩。”
> 因为——真正的效率，藏在第一次就做对里。
4️⃣ 首板验证双签制（人+系统双重确认）：
→ 首张PCB上机前，必须：
▪ 操作员填写《首板运行确认单》（含气压/温度/镜头清洁状态等12项物理检查项）；
▪ 工程师用速捷“套孔质量快检APP”扫码读取该板设计孔位图，与设备实测孔位自动比对，生成偏差热力图。
✅ 偏差＞±8μm？停！复核视觉标定；
✅ 某列孔整体偏移？查平台导轨润滑或地脚螺栓松动；
✅ 单孔随机跳变？重点盯光电开关响应一致性。
🛡️ 这是速捷服务客户的硬性红线——没有双签通过，不放行量产。
3.2 根因追溯与改进措施：不把“偶然”当运气，要把“高频”钉死在改进清单上
修好≠根除。
我们统计过近3年服务的217台套孔机案例，发现：76%的重复性故障，都藏在三个“温柔陷阱”里——振动、粉尘、被忽略的细节。
🔍 高频故障点·速捷加固方案（已模块化，可即插即用）：
| 故障现象 | 真实根因 | 速捷“反脆弱”改造方案 | 客户实测效果 |
|---|---|---|---|
| 编码器线半年内断裂3次 | 拖链行程过长+弯曲半径＜7.5×线缆外径+屏蔽层未单端接地 | ✅ 更换高柔性双绞屏蔽线（UL20276标准） ✅ 加装拖链导向支架，强制弯曲半径≥10D ✅ 屏蔽层仅在PLC侧单端接地，驱动器侧悬空 | 故障间隔从180天→延长至2100天+ |
| 视觉镜头每月需清洁3次以上 | 车间铜粉浓度超标（＞1.2mg/m³）+ 镜头无正压保护 | ✅ 加装微型洁净空气吹扫模块（0.1MPa恒压，流量可调） ✅ 镜头前加装石英玻璃防护窗（AR镀膜，透光率＞99.2%） ✅ HMI集成“镜头洁净度自检提醒”（基于图像FFT频谱分析） | 清洁频次下降82%，标定稳定性提升4倍 |
| 急停按钮误触发（尤其换班时段） | 按钮触点氧化+操作员习惯性“拍打式”按压（冲击力＞8N） | ✅ 更换IP67金合金触点急停盒（寿命＞100万次） ✅ 在PLC程序中加入“50ms防抖+3次采样确认”逻辑 ✅ 按钮旁增设LED状态指示灯（绿色=正常，红色=待检） | 误触发归零，且首次出现异常时自动推送告警至设备主管手机 |
💡 特别提醒一个“隐形杀手”：
很多客户反馈“设备越冷越容易报警”。查了一圈没毛病？
→ 很可能是：气路冷凝水在电磁阀内部结霜，导致阀芯卡滞。
我们帮泉州一家PCB厂解决此问题时发现：他们用的是普通铝制分水过滤器，冬季露点温度低于-5℃，而车间湿度常年＞65%RH——水汽在阀芯缝隙结冰，开机瞬间气压突升，冰壳碎裂堵住微孔。
✅ 解法很简单：换带加热功能的不锈钢分水过滤器（工作温度-20℃~80℃），并把排水周期从“每周1次”改为“每班1次+智能水位传感报警”。
——你看，有时候最贵的不是备件，而是对环境的尊重。
3.3 预防性维护体系构建：把“修设备”的人，变成“养设备”的园丁
预防性维护（PM），不是贴张表格在墙上，也不是每月填个“一切正常”。
它是用确定性的动作，对抗不确定的失效。
在速捷，我们帮客户建的不是PM计划，而是一套可执行、可追溯、可迭代的“设备健康操作系统”。
📌 套孔机专属PM三级防护网（已嵌入速捷iMaintain智能维保平台）：
🔹 Level 1｜每日微养护（操作员10分钟搞定）
- ✅ 气源三联件排水（观察杯中水量＞1/3即排）；
- ✅ 视觉镜头表面轻拂（用专用镜头布+无水乙醇，禁用纸巾！）；
- ✅ 检查拖链运行是否异响、是否有线缆裸露；
- ✅ 扫码上传当日运行节拍、平均套孔精度（APP自动抓取PLC历史数据）。
> ——这不是打卡，是给设备做晨检。每天10分钟，省下的是半夜2小时抢修。
🔹 Level 2｜月度精保养（技术员主导，2小时闭环）
- ✅ XY平台导轨润滑（使用ISO VG68抗磨液压油，注油量精确到0.3ml/点）；
- ✅ 全部光电/接近开关清洁+感应距离复测（激光测距仪实测，记录偏差值）；
- ✅ EtherCAT总线拓扑扫描（用速捷手持分析仪生成网络健康报告，CRC错误率＞0.001%即预警）；
- ✅ 备份PLC/运动控制器/视觉系统全部参数包，并加密存至本地NAS+云端双备份。
> ——我们提供《月度保养数字工单》，扫码即看视频指导、所需工具清单、合格标准图示。修得对，不如一开始就知道什么算“对”。
🔹 Level 3｜季度深度校准（速捷工程师驻场，半天交付）
- ✅ 套孔精度全行程校准（激光干涉仪+标准孔板，生成X/Y双向定位误差补偿表，自动导入PLC）；
- ✅ 视觉系统全链路再标定（含光源均匀性检测、镜头畸变校正、像素-毫米映射矩阵更新）；
- ✅ 安全回路功能测试（急停、光栅、门锁、气压欠压等12项，出具符合GB/T 16855.1的检测报告）；
- ✅ 输出《设备健康度评估报告》：含关键部件剩余寿命预测、下季度风险点提示、优化建议（比如“建议6个月内更换伺服电机编码器电池”）。
> ——这不是收费项目，而是速捷服务的标配动作。因为真正的专业，不在修得多快，而在看得多远。
🌱 最后送一句我们刻在维修车上的座右铭：
> “机器不会抱怨，但它会用停机说话；
> 我们不追求‘修得好’，只坚持‘想得深’；
> 把每一次故障，变成下一次不发生的理由——
> 这，才是晋江速捷自动化科技有限公司，2017年冬至今，服务超10000台设备的底层逻辑。”
下一章预告 → 【结语：当维修成为一种预见】
我们将聊聊：为什么修得最多的工程师，往往是最少接到电话的那个？
以及——如何让您的设备管理，从“救火台账”，升级为“产能护城河”。
（P.S. 如果您手头正有一份未完成的PM计划表，或者刚收到供应商发来的“标准化保养包”却不知从哪下手……欢迎把文件发给我们。晋江速捷的工程师，免费帮您做一次《可落地性诊断》，附赠一份适配您产线的《套孔机PM精简执行版》PDF。毕竟，好方案不该锁在U盘里，而该跑在设备上。）
——晋江速捷自动化科技有限公司｜扎根泉州，服务全国｜2017年冬至今，修过10000+台设备，包括比亚迪、中国烟草、恒安纸业们的产线“心脏起搏器”。
