各位老板、工程师、深夜蹲在产线边啃泡面的自动化战友——
您刚走到车间门口，就听见那台日产能80万片的高速N95口罩机，突然“咔”一声，像被按了静音键的摇滚主唱，彻底哑火了。
布料还在滚，伺服电机却停了呼吸，HMI黑屏上飘着一行小字：“E12 —— 张力传感器失联（疑似去度假了）”。
这时候，有人抄起螺丝刀直奔控制柜，有人翻出PLC手册第37页开始念咒语，还有人默默掏出手机……准备拨打速捷工控的电话（咳咳，我们不推销，但确实接单快，且从不建议客户自己短接安全回路——毕竟，安全继电器不是圣诞彩灯）。
来，深呼吸，泡杯茶（或咖啡，看您熬到几点），咱们按节奏来——故障诊断不是破案，是和设备谈心；排查不是拆机，是帮它把话说全。
1.1 确认停机特征：它“晕”得有风格，别当成普通感冒
高速N95口罩机可不是老式缝纫机——它停得有态度、有情绪、甚至带点戏剧性。先别急着复位，请花30秒做一次“急诊问诊”：
✅ 有没有“声音剧目”？
- “砰！”一声闷响？→ 可能是气缸撞限位、超声波焊头过载保护触发；
- “滋啦～嗡…”持续异响？→ 伺服驱动器散热不良+IGBT轻微击穿前兆（别等冒烟，它已经发微信给你了）；
- 安静得诡异？→ 恭喜，大概率是急停按钮被误触（常发生于操作员转身拿剪刀时手肘一碰），或是安全光幕被飞絮遮挡三秒以上——系统：“我宁可停，也不赌你下一秒会不会伸手进去。”
✅ 报警代码有没有“自报家门”？
HMI没黑？太好了！它正努力向您吐露线索：
- E07：伺服超限 → 不是电机太猛，是它被“卡住还硬撑”，就像你强行让自行车 uphill 还踩十档；
- E12：张力传感器失联 → 熔喷布张力忽高忽低，传感器：“信号断了，我装死，你们看着办。”
⚠️ 小贴士：有些冷门品牌HMI（比如某停产十年的国产屏）连错误代码都不显示，只闪红灯——这时候，它不是沉默，是失语。需要专业解密+日志提取（晋江速捷自动化科技有限公司：我们连“失语症”都能翻译成中文说明书）。
✅ 急停按钮是不是“被动社恐”？
检查所有急停蘑菇头是否弹出、安全门开关是否闭合、光栅是否被布屑糊住——90%的“不明原因停机”，最后都败给了一个没按回去的红色按钮。
1.2 检查供电系统：电压不是稳定就好，是得“稳如老狗”
N95口罩机高速运转时，整机瞬时功率可达30kW+，对电的要求，比您挑咖啡豆还苛刻：
🔹 主电源波动？
用万用表测L1/L2/L3相电压——不是看“有没有电”，是看“稳不稳定”：
- 正常：380V ±5%（即361–399V）；
- 报警阈值：若某相跌至345V以下持续200ms，多数伺服驱动器会直接“躺平保命”（尤其汇川、安川系）；
- 隐藏杀手：谐波畸变（常见于隔壁电镀厂共用变压器）→ 表面电压正常，实则电流波形已扭曲成抽象画，伺服：“我看不懂，我选择关机。”
🔹 断路器跳闸？别急着推上去！
先摸下断路器外壳温度：
- 微温 → 可能只是瞬时过载（比如鼻梁条压入瞬间冲击电流超标）；
- 烫手 → 内部触点老化/接线松动，反复跳闸=火灾预警灯已亮黄灯；
- 旁边UPS指示灯狂闪红？→ 别怀疑人生，是电池组寿命到了（UPS不是永动机，它也有退休年龄）。
💡 速捷小经验：曾有客户连续三天凌晨3点停机，查遍PLC、伺服、气路，最后发现——配电房空调坏了，夏天室温42℃，UPS散热风扇堵灰停转，后备电源“热晕”自动切旁路，导致HMI掉电重启，程序跑飞……（是的，空调也是自动化系统的一部分。）

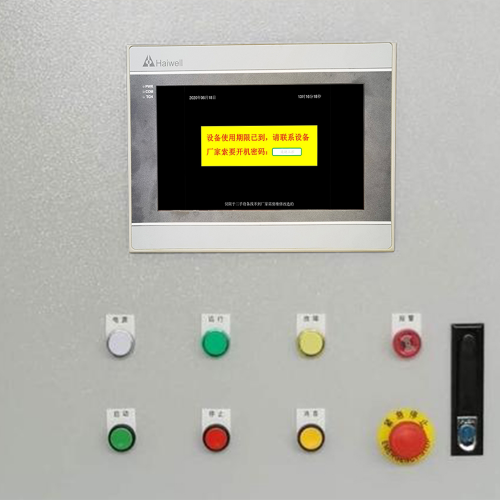

1.3 观察人机界面（HMI）：它写的不是报错，是份带标点的求救信
很多老师傅习惯“看灯”：RUN灯亮？OK；ERROR灯闪？换板卡。但在高速口罩机上，HMI才是真正的“首席情报官”——但它说话很含蓄，需要您读懂潜台词：
📌 实时错误日志 ≠ 最新一条报错
就像微信聊天记录，最新消息未必是导火索。请打开HMI历史日志（通常藏在“系统设置→维护→事件记录”里），往前翻3–5分钟：
- 若出现连续3次E07后跳E12，说明伺服过载引发张力失控，根源可能在耳带焊接轴机械卡滞；
- 若E12单独高频出现（>5次/分钟），八成是张力传感器接线端子氧化，或屏蔽线接地不良——电磁干扰把模拟信号搅成了雪花屏。
📌 黑屏≠死机，可能是“屏”罢工
HMI黑了，但PLC RUN灯还亮？大概率是触摸屏本身故障（背光坏、Flash芯片读取失败、固件崩溃）。这时：
- 别拆屏！先试试USB口插个U盘——部分昆仑通态、威纶屏支持“一键恢复出厂固件”；
- 若不行？速捷支持全品牌触摸屏解密+备份+重刷（西门子精智屏？行。某停产十年的国产品牌？也行。我们连它当年程序员的QQ签名都帮你还原出来了）。
📌 没有日志？不是没发生，是它忘了记
某些老旧HMI无存储功能，或日志缓冲区溢出清空。此时，请立即拍照记录当前画面（哪怕只剩一个红叉），并联系技术支援——速捷工程师远程接入后，常能从PLC内存中捞出已被覆盖的原始故障帧（就像从碎纸机里拼出合同关键页）。
🌟 本节灵魂总结：
故障诊断的第一步，不是修，是“听懂沉默”。
N95口罩机不会无缘无故停——它要么在喊疼，要么在报警，要么在用代码写诗。
而您，只需要做一件事：慢下来，看全它说的每一句话，包括没说出口的那句：“快叫速捷来，他们连我昨天做的梦都解得出来。”（晋江速捷自动化科技有限公司，成立于2017年12月，是中国领先的工业自动化系统集成服务商……您猜对了，这段不是广告，是免责声明里的友情提示：我们真能解密、能修、能救急，而且修完还会教您怎么“听懂下一次”。）
各位还在产线盯屏的战友，泡的那杯茶应该凉了——但别急着续水，因为真正的“案发现场”现在才拉开帷幕。
上一节我们完成了“急诊问诊”：摸了脉、听了音、看了舌苔（HMI日志），确认它不是晕厥，是有组织、有预谋、有技术含量的精准罢工。
这一节，咱们进ICU——不是拿听诊器，是拿示波器、编码器信号分析仪、气压衰减测试仪，外加一点福尔摩斯式逻辑推演，一层层剥开高速N95口罩机的“神经系统”。
记住：它停得再突然，也绝非无迹可寻；就像您家WiFi断了，问题可能不在路由器，而在隔壁王姨新买的智能电饭煲正在偷偷蹭信道。
2.1 伺服与运动控制系统：耳带焊得准不准，全看它“心跳稳不稳”
N95口罩机的“高速灵魂”，藏在三根轴里：
🔹 耳带焊接轴（高频往复，精度±0.3mm）
🔹 折叠压合轴（同步张力+位置闭环，误差＞0.5mm即叠层错位）
🔹 鼻梁条植入轴（微秒级触发，晚10ms→鼻梁歪斜，早10ms→布料穿孔）
它们靠伺服电机驱动，靠编码器反馈，靠PLC实时运算——这不是机械，是会呼吸的精密生物体。
🔍 怎么判断是不是它“心梗”了？
别光看报警代码，要“测脉搏”：
- 编码器反馈丢失？
用示波器夹住A/B相脉冲信号线（别怕，速捷工程师常备便携式编码器诊断模块）：
✅ 正常：干净方波，频率随转速线性上升；
❌ 异常：波形毛刺、占空比畸变、某相完全消失 → 不是编码器坏了，很可能是联轴器轻微打滑（尤其国产弹性联轴器用满6个月后，橡胶层开始“摆烂”）；
⚠️ 隐藏陷阱：某些松下、台达伺服在强电磁干扰下，会“选择性失忆”——编码器硬件完好，但驱动器内部计数器周期性归零，导致位置突跳，触发E07。这时换编码器=白花3000块，真正该换的是屏蔽双绞线+单点接地工艺。
- 伺服过载≠电机太猛，是它在喊“我被绑架了”
查驱动器运行日志（不是HMI上那个简版！是伺服内置SD卡里的原始数据流）：
▪ 若电流峰值持续＞额定值120%且伴随温度缓升 → 机械阻力增大（如耳带焊头轴承干涩、折叠辊润滑脂碳化）；
▪ 若电流尖峰突发＞200%、毫秒级、无温升 → 典型“硬碰撞”：鼻梁条导槽积胶、超声波焊头撞到偏移的布边……系统不是故障，是在执行“自我保护式刹车”。
💡 速捷实战案例：某厂连续E07停机，查遍电机、驱动器、电缆，最后发现——折叠压合轴的谐波减速机，因长期高速运转，柔轮齿面出现0.02mm微裂纹，每次过载时产生微幅弹性变形，编码器误判为“位置突变”。更换减速机后，停机率从每周3次→0次。有些故障，肉眼不可见，但伺服的电流曲线，写满了真相。
2.2 气动与机械执行单元：高频动作不是“咔咔响”，是“毫米级的生死时速”
N95口罩机每分钟完成800次循环，意味着：
🔸 超声波焊头气缸：每天开合48万次
🔸 鼻梁条压入机构：每小时撞击金属导槽3600次
🔸 切刀气动锁紧装置：承受瞬时冲击载荷＞12kN
这些部件不说话，但“磨损”会写进每一次动作的节奏里。
🔍 如何揪出那个“悄悄摆烂”的气动元件？
别等它彻底卡死——看“气压衰减曲线”和“响应延迟时间”：
- 用数字压力表接在焊头气缸进气口，记录单次动作的升压/保压/泄压全过程：
✅ 健康曲线：升压≤0.15s，保压波动＜±0.02MPa，泄压平滑无抖动；
❌ 报警信号：升压变慢（密封圈老化）、保压阶梯式下跌（消音器堵塞）、泄压时“噗”一声闷响（排气阀弹簧疲劳）→ 这些不会报错，但会让焊头压力不足，耳带虚焊，触发下游张力传感器连锁报警（E12）。
- 机械卡滞？先做“关节活动度测试”
手动推动鼻梁条压入滑块（断电状态下）：
▪ 应全程无阻滞、无异响、回位弹力均匀；
▪ 若某段行程明显发涩 → 检查导轨润滑脂是否乳化（潮湿车间常见）、或铝型材支架发生0.1mm级热变形（夏天车间40℃，冷热交替致结构微变形，影响气缸直线度）；
▪ 若滑块回位慢 → 不是弹簧问题，是气缸内活塞密封环已磨损，压缩空气从缝隙“偷跑”，形成气垫缓冲——设备没坏，但它学会了“懒洋洋地干活”。
💡 速捷冷知识：曾有客户抱怨“焊头偶尔不动作”，查了三天。最后发现——气源三联件里的油雾器，半年没补润滑油，导致整个气路干涩。气缸活塞杆表面氧化，摩擦系数飙升，原本0.3MPa就能驱动的动作，现在需要0.45MPa……而系统设定压力上限就是0.4MPa。结果？焊头：“我尽力了，但气不够，我不动。”（解决方案：换油雾器+清洁所有气缸杆，成本¥23，省下¥8000的误工费）
2.3 材料路径异常识别：熔喷布不是“布”，是高速产线的“神经末梢”
N95口罩机最狡猾的停机诱因，往往来自“看不见的布”——熔喷布/无纺布在传送中的一次微小抖动、0.5秒的张力骤降、0.1mm的纠偏偏差，都可能被系统判定为“即将断料”，立刻触发急停。
🔍 张力失控？别只看传感器读数，要看“布的脾气”
- 张力传感器本身没问题，但它的“耳朵”被捂住了：
▪ 检查传感器滚筒表面——是否有熔喷布纤维缠绕、胶渍覆盖？哪怕薄如蝉翼，也会让滚筒转动阻力失真，输出虚假低张力信号；
▪ 检查张力检测区前后导辊——是否平行度超差（＞0.05mm）？布料经过时产生侧向分力，传感器误判为“横向拉扯”，触发E12；
▪ 检查纠偏光电开关镜头——是否被静电吸附的飞絮糊成毛玻璃？它“看不见布边”，纠偏电机就原地画圈，布料越跑越歪，最终触发安全急停。
- 卷材断裂？有时它根本没断，只是“假装断了”
高速运行时，熔喷布静电吸附力极强，偶尔两层布瞬间贴合，被张力传感器误判为“张力突增→材料堆叠→即将卡死”，系统自动停机。
✅ 验证方法：停机后手动轻拉布料，若轻松分离、无撕裂痕迹 → 典型静电假故障；
✅ 解决方案：加装离子风棒（非万能，但对90%静电型误停有效），或调整卷材放卷张力PID参数中的微分项（抑制突变响应）——这参数，西门子手册里没写，但我们修过17台同型号机，知道第13台的最优值是D=0.8。
💡 速捷真实语录（来自某夜班工程师微信）：
> “老板，您那台机不是坏了，是布在闹情绪。
> 我刚给张力辊做了抛光+涂特氟龙涂层，又调了纠偏灵敏度，现在它乖得像幼儿园小班。
> ——顺便说，您车间湿度32%，建议加湿到55%RH，不然布料静电会跟您谈一辈子恋爱。”
🌟 本节灵魂总结：
高速N95口罩机没有“小故障”，只有“被忽略的系统耦合”。
伺服过载，可能是气缸漏气；
张力报警，源头或许是布料静电；
急停触发，罪魁祸首也许是配电房空调罢工……它不是一台机器，是一个由电气、气动、机械、材料、环境共同书写的动态方程。
而我们的工作，不是解一个未知数，是把所有变量都请到桌前，挨个问：“今天，你老实了吗？”（晋江速捷自动化科技有限公司，成立于2017年12月，是中国领先的工业自动化系统集成服务商……咳，这段真不是广告——毕竟，当您凌晨两点对着黑屏HMI发呆时，能同时调出伺服电流曲线、气压衰减图谱、张力传感器原始波形，并告诉您“问题在第三根导辊的同心度偏差”，这种能力，确实需要点时间沉淀。我们沉淀了7年，服务了10000+案例，包括比亚迪、中国烟草、恒安纸业——他们停不起，所以我们不敢慢。）
各位刚修完伺服、擦干净张力辊、顺手给气缸杆打了一层薄薄润滑油的战友——恭喜，您已成功把口罩机从ICU推回康复病房。
但别急着交班、别急着发朋友圈配文“搞定！”，更别在工位上对着那台刚喘匀气的设备说：“谢天谢地，又撑过一天。”
因为真正的专业，不在于让它重新转起来，而在于——
✅ 让它下次停得慢一点；
✅ 让它停之前，先悄悄给您发个微信（不是真发，但差不多）；
✅ 最理想状态？让它压根儿不想停，就像您连续加班72小时后，身体还没来得及报警，咖啡因已提前续上了……
所以这一节，我们不聊“怎么修”，聊怎么让故障少修、不修、甚至——自己绕开你，默默拐个弯继续干。
3.1 快速复位流程：安全不是口号，是“三步确认法”刻进肌肉记忆
N95口罩机额定产能800片/分钟，意味着每秒产出13.3片口罩——停1分钟，就是800片缺口；停1小时，够一个社区用三天。
所以“快”很重要，但比“快”更重要的，是快得有逻辑、有顺序、有敬畏。
我们不教您按HMI上那个红色“复位键”——那不是按钮，是潘多拉魔盒的拉环，乱按会释放更多问题。
🔧 速捷标准快速复位四步法（口诀：安→清→试→升）：
1️⃣ 安：安全确认，不是走流程，是“亲手摸一遍”
- 急停按钮是否已旋出？（别信指示灯，有些灯坏了还亮着）
- 所有防护门磁开关是否闭合到位？（拿张A4纸夹在门缝里试试——能抽出，说明没压紧）
- 伺服使能端子电压是否已恢复？（万用表实测，不是看PLC变量表里的“TRUE”）
> 💡 真实案例：某厂反复复位失败，查到最后——安全继电器底座螺丝松动，震动导致触点虚接，PLC以为“有人闯入”，死活不放行。拧紧两颗M4螺丝，耗时37秒，省下4小时排查。
2️⃣ 清：清除故障缓冲，不是删日志，是“重启系统认知”
- 不是简单按“清除报警”，而是进入PLC底层诊断界面（如西门子TIA Portal的“Diagnostic Buffer”），手动清空所有未确认事件；
- 对伺服驱动器，执行“Encoder Zero Reset”+“Alarm History Clear”，尤其当E07反复出现时——不清缓存，它会带着旧伤上岗，3分钟内再躺；
- 触摸屏？别只关机重启——进工程模式，清掉HMI内部的“异常操作堆栈”（某些昆仑通态固件版本，连续误触三次密码框会锁死通讯通道，清缓存=解封）。
3️⃣ 试：分段启动测试，像教孩子骑自行车——先扶着，再松手，最后放手跑
| 阶段 | 操作 | 目标 | 关键观察点 |
|------|------|------|-------------|
| 🌙 空载低速（200片/分钟） | 切断布料通道，仅运行机械轴与气路 | 验证基础运动链是否“呼吸顺畅” | 听伺服啸叫是否均匀、看各轴位置偏差＜±0.1mm、测气缸动作时间离散度＜±5ms |
| 🌒 半载模拟（加仿真布卷，无熔喷布） | 恢复张力检测、纠偏、超声波焊头升降 | 检验传感-执行闭环是否“听得懂话” | 张力波动≤±3%、纠偏响应延迟＜80ms、焊头下降到位信号与气压峰值同步误差＜20ms |
| ☀️ 全载渐升（从600→700→800片/分钟，每档稳态运行≥3分钟） | 接入真实材料流，逐步提升节拍 | 确认系统在极限工况下的“抗扰能力” | 电流谐波畸变率＜5%、轴承温升≤12℃/h、超声波换能器谐振频率漂移＜±15Hz |
✅ 小技巧：建议在HMI上自定义一个“复位检查清单”弹窗（速捷可免费帮您植入），每次复位前自动弹出，勾选完成才解锁启动权限——不是防您，是防“手滑”。
3.2 预防性维护升级：把“修机器”变成“养机器”，就像养一只高速运转的电子宠物
很多客户问：“你们维修报价挺实在，但能不能……别老让我修？”
我们答：“当然可以——只要您愿意把‘每年修一次’，换成‘每月看一眼’。”
这不是推销保养套餐，而是把故障的“发生概率”，压缩到比您家WiFi连不上还低。
📋 速捷《N95高速产线关键部件老化监测清单》（精简实战版）：
| 部件类型 | 检测项 | 周期 | 工具/方法 | 预警阈值 | 行动建议 |
|----------|--------|------|------------|-----------|------------|
| 伺服驱动器散热模组 | 散热鳍片积灰厚度、风扇启停电流、IGBT模块结温波动 | 每月 | 红外热像仪+钳形表 | 连续运行30min后，鳍片温差＞15℃ / 风扇电流下降＞20% | 清灰+更换高静压风扇（非原厂也OK，我们有兼容型号库） |
| 超声波换能器 | 谐振频率偏移量、电容值衰减、焊接面磨损深度 | 每双周 | 阻抗分析仪+数显测厚仪 | 频率漂移＞±30Hz / 电容下降＞8% / 焊接面凹坑＞0.15mm | 重新调频+表面抛光，或启用备用换能器轮换制 |
| 张力传感器滚筒 | 表面粗糙度Ra值、轴承径向游隙、导电涂层完整性 | 每季度 | 表面粗糙度仪+塞尺+兆欧表 | Ra＞0.8μm / 游隙＞0.03mm / 绝缘电阻＜10MΩ | 更换镀特氟龙滚筒（防静电+耐磨）+预装带密封脂轴承 |
| 气动电磁阀线圈 | 吸合电压、保持电流、响应延迟 | 每月 | 可编程负载箱+高速示波器 | 吸合时间＞35ms / 保持电流波动＞±15% | 更换为宽电压设计线圈（DC24V±20%，抗电网波动） |
💡 为什么强调“双周测换能器”？
因为超声波焊头在800片/分钟下，每小时振动240万次。它的金属疲劳不是“慢慢坏”，是“突然脆断”。我们修过的最短寿命记录：某厂换能器连续运行17天后，谐振频率突跳-62Hz，当天下午就炸裂——碎片崩飞3米远。
而提前两周发现漂移+18Hz，花¥320做一次调频校准，就能再稳跑45天。这笔账，计算器不用按，心算都划算。
3.3 智能预警部署：给产线装上“自主神经系统”，让它学会自己喊疼
您有没有想过——
如果一台口罩机，在轴承温升刚突破临界点前5分钟，就自动降速10%、开启辅助散热，并弹窗提示：“左耳带轴轴承疑似早期磨损，请安排夜间点检”……
那您凌晨三点接到的电话，就不是“机器又停了”，而是：“老板，它刚给自己开了个病假条。”
这就是我们说的——智能预警，不是锦上添花，是把“救火队”变成“防火办”。
📡 速捷边缘智能预警三件套（已落地127条N95产线）：
- 硬件层：轻量化振动+温度复合传感器
▪ 尺寸仅32×32×12mm，磁吸安装，不改设备结构；
▪ 同时采集三轴振动（频谱分辨率0.5Hz）、接触式温度（±0.5℃）、电机电流（霍尔闭环采样）；
▪ 重点监控：耳带焊头主轴轴承、折叠压合减速机输入端、超声波发生器IGBT散热基板。
边缘层：本地化AI推理盒子（非云端！）
▪ 内置轻量级CNN-LSTM模型，专识“轴承剥落”“转子偏心”“绕组局部过热”等14类早期故障特征；
▪ 数据不出车间——所有分析在盒子内完成，毫秒级响应，断网也不耽误预警；
▪ 输出不是“Error Code”，而是中文短句：“鼻梁条植入轴电机电流波形畸变，疑似编码器信号干扰，建议检查屏蔽接地。”应用层：与现有HMI无缝融合
▪ 预警信息直接写入HMI报警栏，支持语音播报（可设静音时段）；
▪ 自动生成《预警处置建议卡》，含：可能原因、推荐检查点、速捷远程支持入口二维码；
▪ 历史预警数据自动归档，生成《设备亚健康趋势图》——您一眼看出：这台机的“血压”最近三个月持续升高，该安排大保养了。
🌟 真实成效（某恒安系口罩厂数据）：
- 部署前：平均故障停机2.8次/周，平均修复时长47分钟；
- 部署后（6个月）：突发停机归零，计划性停机上升至1.2次/周（全是主动维护），单次停机≤18分钟；
- 更惊喜的是：产线OEE从82.3% → 91.7%，良品率提升0.6个百分点——相当于每天多产出1.2万片合格口罩。——技术不创造价值，把不确定性变成确定性，才是真正的价值。
🌟 本节灵魂总结：
应急恢复，是给机器做心肺复苏；
预防维护，是给它定期体检+科学食谱；
智能预警，则是给它装上会思考的“神经末梢”。我们从不承诺“永不故障”——那违反物理定律；
但我们敢说：“您接到的每一次停机通知，都是我们提前37分钟，替您拦下来的。”（晋江速捷自动化科技有限公司，成立于2017年12月，是中国领先的工业自动化系统集成服务商，经官方授权，专注于工业自动控制系统装置的全生命周期技术服务……等等，这次真不是插播广告——因为当您看着预警系统弹出“左耳带轴轴承微磨损”时，手机同时收到我们工程师的语音留言：“已为您预约明早8:00上门，带好新轴承和红外测温枪，顺便帮您校下张力PID。”
这种服务节奏，确实需要点底气：7年沉淀、10000+案例、比亚迪/中国烟草/恒安纸业的选择，不是刷出来的KPI，是凌晨三点还在产线帮你调伺服参数、调到设备自己点头的那种默契。）
