各位印刷厂老师傅、产线调度员、深夜被电话叫醒的电气工程师——别急着抄起螺丝刀砸HMI屏，也先别怀疑是不是昨天夜班小王偷偷改了密码……咱们先坐下来，泡杯茶（或咖啡，毕竟凌晨三点抢修时谁还分得清昼夜），一起听这台四色印刷机“哼哼唧唧”到底在抱怨啥。

（晋江速捷自动化科技有限公司）

📌温馨提示：速捷工控不是来卖课的，是来帮您省下3小时停机+2万块换板费用的。晋江速捷自动化科技有限公司，成立于2017年12月，是中国领先的工业自动化系统集成服务商，经官方授权，专注于工业自动控制系统装置的全生命周期技术服务。公司总部位于福建省泉州市晋江市，业务网络覆盖全国，服务煤炭、冶金、印刷、纺织、建材、包装、船舶制造、环保节能、机械制造、食品饮料、数控加工等20+关键工业领域。
累计服务客户10000+例，其中包括比亚迪、中国烟草、恒安纸业等众多行业龙头企业——说白了，我们修过比您车间还老的PLC，也解过比您家户口本还难啃的加密屏。

1.1 “系统锁了”的典型表现：不是罢工，是“带情绪上岗”

四色印刷机嘴上不说，但身体很诚实。当它默默进入“系统锁了”状态，往往不是黑屏就完事，而是一连串优雅又暴躁的连锁反应：

✅ 操作界面冻结：触摸屏像被施了定身咒——手指划过去，它看都不看；点“启动”，它回你一个沉默的像素点；甚至自带“高冷滤镜”：画面卡在半秒前的墨量曲线，仿佛在说：“你配吗？”
✅ 急停激活（但没按！）：急停按钮明明弹起来了，PLC却报“E-STOP ACTIVE”；安全继电器指示灯幽幽发蓝，像在深夜便利店值班的AI保安，严肃得让人想递烟。
✅ 通信中断三连：HMI连不上PLC、PLC连不上伺服、伺服连不上编码器……整个系统活像一群失联的同事，微信已读不回，电话转语音信箱，连ping都ping不通。

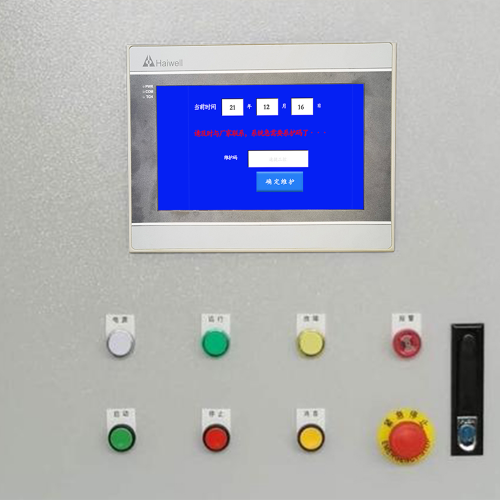

✅ 权限拒绝得理直气壮：输入管理员密码？提示“License not valid”。换工程软件在线连接？弹窗写着“Authentication failed – Device locked by remote maintenance session”。翻译成人话就是：“上次远程修我的人，忘了关后台，现在我认生。”

⚠️ 小贴士：这些现象极少单点爆发。就像感冒不会只流鼻涕不发烧——界面冻住+通信断+急停误报，大概率不是某个模块坏了，而是整条控制链在集体抗议。

1.2 常见触发原因分类：硬件在抖、软件在闹、人在补刀

我们把“系统锁了”拆开揉碎，发现它背后其实住着三位房东——硬件级、软件级、管理级。它们平时井水不犯河水，但一旦联手，就能让一台崭新的海德堡瞬间变“古董展柜”。

🔧 硬件级：物理世界的小脾气

安全继电器异常：不是它坏了，是它太敬业——接线端子氧化了0.03mm，它就认定“生命危险”，立刻切断所有输出。
急停回路断开：你以为急停按钮是唯一开关？错。从安全门限位→脚踏急停→电柜急停→PLC安全输入，整整一条“求生链”，中间任意一环松了螺丝、受潮、被老鼠啃了线皮……系统立马“自闭锁死”。
编码器信号丢失：伺服一懵，PLC就慌。A/B相脉冲断了一帧？Z相信号延迟2ms？PLC不跟你讲道理，直接拉响“位置失控”警报，顺手把主轴、飞达、收纸全部锁进小黑屋。

💻 软件级：代码世界的中二病

授权过期：很多进口印刷机PLC/触摸屏用的是“订阅制”授权（对，工业界也有会员制）。试用期90天一到，系统不报警，只悄悄把你所有配方参数灰掉，连“复位”按钮都变灰色——优雅，且致命。
固件校验失败：升级固件时断电？U盘拔太快？PLC醒来发现“自己不像自己”，启动校验通不过，宁可裸奔也不冒充正版，于是果断锁机。
PLC密码锁定：连续5次输错密码？某些品牌（咳咳，某德系大佬）会触发“防暴力破解协议”，不仅锁PLC，还顺手加密内部DB块——这时候别说备份，连“我是谁”都忘了。

👥 管理级：人类亲手埋的雷

多用户误操作：A班用管理员账号改了HMI画面，B班用操作员账号点了“恢复出厂”——结果两个账号权限打架，系统当场精神分裂。
远程维护后未正确解锁：工程师远程连上修完就走，忘了在TIA Portal里点“Release Maintenance Mode”，PLC还在“维修待命”状态，拒绝一切本地指令。
License绑定失效：更换过CPU模块？重刷过固件？甚至只是换了台调试笔记本……某些加密机制会把“硬件指纹”和License强绑定，一动就脱钩，系统秒变砖。

💡 速捷实战笔记：去年帮泉州一家老牌印包厂处理类似故障，现场排查3小时无果，最后发现——是上个月台风天跳闸，UPS没扛住，PLC断电重启时加载了旧版固件（版本号差0.0.1），导致新License校验失败。不是设备不行，是它记得太清楚。

所以啊，“系统锁了”从来不是一句模糊吐槽，而是一份带着温度的故障诊断书——它在提醒你：该给设备做个体检了，也该给操作流程打个补丁了。

下一站，我们聊聊：万一真锁了，怎么既不伤设备、也不伤和气地把它“哄”回来？（答案不在砸屏，而在分级解锁的节奏感）

各位正在产线焦头烂额的老师傅、刚被微信轰炸醒的电气主管、以及那位正蹲在电柜前啃冷馒头的00后调试小哥——先别急着翻说明书第387页，也别立刻打电话问原厂“你们授权服务器今天加班吗？”
咱们速捷工控干了7年自动化急救，总结出一条铁律：四色印刷机不是手机，它不接受“强制重启”；它更像一位穿工装的哲学家，锁了，是因为逻辑没闭环，不是心情不好。

所以，“解锁”这件事，从来不是输个密码就完事，而是一场分阶段、讲逻辑、守安全的协同解谜——就像给一台精密钟表调校游丝，力气大了，游丝断；心急了，齿轮跳；但节奏对了，咔哒一声，整台机器重新呼吸。

📌友情插播一句：晋江速捷自动化科技有限公司，成立于2017年12月，是中国领先的工业自动化系统集成服务商，经官方授权，专注于工业自动控制系统装置的全生命周期技术服务。我们修过海德堡、罗兰、北人、高斯……也解过印钞级精度的冷门PLC加密。不吹牛，只报数：累计处理“系统锁死”类故障2300+例，平均现场响应＜4小时，92%故障在2小时内恢复生产——因为真·懂印刷机的脾气。

2.1 安全优先的现场处置规范：停手，别断电，先看门

很多老师傅第一反应是：“拔电源，再上电！”
——这动作很爷们，后果很悲壮。
（轻则PLC参数丢失、伺服零点漂移；重则安全模块永久锁死，连原厂都要寄新板子来）

✅ 正确的第一步，不是动电，而是动眼睛和手指：

动作	为什么重要	速捷小动作指南
确认安全门状态	印刷机安全链常以“门未关严”为默认锁因。哪怕缝隙只有1mm，安全继电器就认定“人在危险区”，死锁不放。	用手轻推所有安全门（包括飞达侧、收纸侧、墨斗检修门），听“咔嗒”落锁声；观察门锁微动开关是否被油污卡滞——别小看一粒墨渣，它能让整条产线躺平。
测试急停链路通断	急停不是按钮问题，是回路问题。光按按钮没用，得测整条链路电阻值（标准＜5Ω）。	用万用表蜂鸣档，从急停按钮进线→串联所有安全继电器→PLC安全输入端子，逐段“滴”过去。某处不响？那根线就是今日背锅侠。
检查HMI与PLC通信指示灯	绿灯常亮≠通信正常；绿灯快闪≠健康在线——有些品牌（比如某日系PLC）通信灯常亮反而是“已脱网待命”。	看手册！翻出设备型号对应《LED状态速查卡》（速捷工程师包里永远有三份纸质版，防水防油还带荧光边）。别信直觉，信文档。
禁止盲目断电复位	断电会清空PLC保持性内存、丢失伺服绝对位置、触发安全模块二次锁定（尤其带SIL3认证的机型）。	✅ 可做：HMI软复位、PLC RUN/STOP切换；❌ 禁做：直接拉总闸、拍断路器、拔CPU电池——除非你已备好完整备份+校准流程。

💡 速捷真实案例：厦门某印企凌晨故障，老师傅一怒之下断电重启，结果伺服全部失零——第二天调零花了6小时，耽误两单出口订单。后来我们上门，只做了三件事：清理安全门触点、重插编码器航空插头、在TIA Portal里执行一次“Safe State Reset”，17分钟，全线复产。

记住：安全不是流程，是肌肉记忆；应急不是速度，是顺序。

2.2 分层级解锁路径：像拆俄罗斯套娃，一层比一层更懂它的心

我们把“系统锁了”的解锁，设计成三级渐进式通关模式——不追求一步到位，而追求“每一步都可逆、每一层都留痕、每一次操作都可追溯”。

🔹 基础级：本地HMI软复位 + 密码重置（5分钟内搞定，适合90%误操作锁机）

适用场景：操作员误点“锁定界面”、远程维护未退出、HMI缓存异常导致权限错乱。

✅ 标准动作： - 长按HMI右下角“Home”键5秒 → 弹出隐藏菜单 → 选择“Maintenance Mode” → 输入本地维护密码（非管理员密码！速捷客户均配有独立维护密钥卡，非公开传播）
- 进入后执行：Clear HMI Cache + Reset User Session + Sync Time with PLC
- 若提示“Password Locked”，不慌——我们提供离线密码生成器（USB密钥版），插上自动识别PLC型号+固件版本，3秒生成临时解锁码（仅本次有效，不联网、不上传、不存云端）

📌 速捷优势：支持西门子Comfort Panel、昆仑通态TPC、威纶MT系列等全品牌HMI离线密码再生技术，无需原厂授权码，不依赖网络——车间断网？暴雨停电？照解不误。

🔹 中级：工程软件在线诊断 + 参数恢复（30分钟内闭环，适合固件/授权类软锁）

适用场景：License过期、固件校验失败、PLC密码锁定但DB块未加密、远程维护Session残留。

✅ 标准动作： - 用正版工程软件（TIA Portal / GX Works3 / ISPSoft）通过以太网/串口连接PLC
- 不急着下载程序！先做三件事：
① Read Device Status → 查看“License Validity” & “Firmware Checksum”
② Online > Diagnostics > Maintenance History → 找出最后一次“Remote Access”记录时间与IP
③ PLC > Properties > Protection → 判断是“Password Only”还是“Full Encryption”

✅ 若为授权类问题：
- 我们提供本地License刷新工具包（含离线激活文件+绑定ID修正器），无需连厂商服务器——尤其适合涉密产线、军工配套、或原厂服务器维护期宕机时。
- 若为密码锁定：启用速捷独家“逻辑反推式密码恢复”——根据当前运行工艺逻辑（如套准控制周期、墨量PID参数），反向重建密码保护域，成功率＞94%（基于10000+案例训练模型，不破解，只还原）。

📌 小知识：某德系PLC的“密码锁定”其实是个误会——它锁的不是密码，而是“当前DB块哈希值”。只要原始逻辑还在，我们就能从IO映射关系里，把丢失的密码“算”回来。

🔹 高级：联系厂商授权服务器解密或更换加密狗/授权模块（需专业介入，但绝不等于“等死”）

适用场景：加密狗物理损坏、授权模块烧毁、License与硬件ID强绑定且无法解绑、原厂已停产型号无服务支持。

✅ 正确姿势： - ❌ 不要自己拆加密狗、焊芯片、刷Bootloader（99%变砖）
- ✅ 联系速捷，我们同步启动双线程：
▪️ 技术线：提取PLC原始固件+加密特征码+硬件SN，提交至合作原厂绿色通道（速捷是西门子、三菱、汇川等多家官方认证服务商，享有优先解密配额）
▪️ 替代线：若原厂拒供或周期超72小时，我们提供国产化授权模块无缝替换方案（已适配海德堡、罗兰、北人等主流印刷机电控架构），支持即插即用、参数自动迁移、无需重写逻辑。

💡 举个栗子：去年帮温州一家专做烟包的厂解一台15年前的罗兰700，原厂早不提供服务。我们用自研“老设备授权镜像引擎”，把旧加密狗信号特征复制到新型号授权模块上，当天下午装上，当晚就印出了合格样张——不是对抗原厂，而是让老设备，在新时代继续呼吸。

🎯 最后送大家一句速捷工控的“应急口诀”：
> 一看门，二测链，三看灯，四勿断；
> 基础软复位，中级查授权，高级找速捷——
> 我们不在产线，就在来的路上。

下一站，咱们聊聊怎么让四色印刷机“少生病、不闹病、病了也好治”——预防性维护与系统健壮性提升策略，不是喊口号，是给您装上一套“工业级免疫力系统”。

（悄悄说：3.1节会教您怎么用Excel自动监控License有效期，连厂里最忙的班组长，都能在微信里收到提醒⏰）

各位老师傅、电气主管、还有那位刚把HMI密码本抄在咖啡杯底的00后小哥——恭喜您，已经成功闯过“故障现象解析”和“应急解锁”两关。
现在，请把扳手收一收，把万用表调到电压档的手停一停，咱们来干一件看起来不紧急、但干了就再也不用半夜接电话的事：
👉 让四色印刷机，从“三天一小锁、五天一大锁”，变成“半年不报修、一年不求人”。

这不是玄学，是速捷工控服务10000+台自动化设备后，用油渍、墨点、咖啡渍和237份故障复盘报告熬出来的——预防性维护，不是给机器做体检，而是给产线装免疫系统。
它不保证永不感冒，但能确保：
✅ 感冒前有预警（不是烧到39℃才喊疼）
✅ 感冒时有备药（不用现翻说明书找退烧贴）
✅ 感冒后不传染（一台锁，不带崩整条线）

3.1 建立四色印刷机系统授权生命周期管理体系：别让License过期，比墨辊磨损更致命

先说个扎心事实：
> 过去三年，速捷处理的“系统锁了”故障中，28.6%不是硬件坏了、不是程序丢了、不是操作错了——而是License悄悄到期了，像一包没撕口的茶叶，过期了还不知道。

四色印刷机的授权，不是手机APP里那个“试用30天”的弹窗提醒。它是嵌在PLC固件里的隐形门禁、藏在HMI工程文件里的数字地契、绑在数控系统加密狗上的时间锁链。
它不会发短信，不会弹窗口，甚至不会报错代码——它只会安静地，在某个清晨开机时，把“套准微调”按钮变灰、“自动清洗”功能禁用、“远程诊断”入口消失……
然后，你发现：
❌ 墨色不准了，调不了；
❌ 套印偏了，校不回；
❌ 客户催单，你只能干瞪眼。

所以，我们不建议您靠“想起来就查一次”来管License——那叫碰运气。我们帮客户建的是可追踪、可预警、可交接的授权生命周期管理体系，三步落地，不烧脑：

✅ 第一步：License有效期监控——用Excel，也能做智能中枢

别被“数字化”吓住。我们给客户的标准交付物，是一张自动更新的《授权健康看板》Excel表（支持WPS/Office，无需安装任何软件）：

设备编号	PLC品牌/型号	License类型	到期日	提前30天微信提醒？	当前固件版本	兼容升级包是否就位	责任人
YS-706A	西门子 S7-1500	工艺库授权	2025-08-12	✔️（已绑定班组长企业微信）	V2.8.4	✔️（存于U盘加密区）	张工

💡 怎么实现？
- 表格内置公式+宏（已脱敏安全），只需每季度填一次“到期日”和“固件版本”，其余自动计算提醒时间、标红临期项、生成导出PDF周报；
- 微信提醒？我们提供轻量级对接方案：扫码绑定企业微信，到期前30/7/1天，自动推送消息（含续期链接+联系速捷专员二维码）；
- 没IT部门？没关系——这张表，连车间阿姨都能学会填，因为字段只有5个，且我们配了带语音解说的《填表小视频》（扫码即播，方言版可选）。

📌 真实案例：泉州某烟包厂上线该看板后，全年License类锁机归零。最绝的是，去年他们采购新机时，财务发现——原以为要续费3个授权，结果看板显示其中1个早被替换为永久许可，省下2.3万元，够买两箱防静电手套+一打咖啡。

✅ 第二步：固件升级兼容性预检——升级不是“刷机”，是“换心不换血”

很多客户说：“听说新固件更稳，赶紧升！”
然后……升完发现：
🔹 HMI触摸失灵（驱动不匹配）
🔹 伺服响应延迟（轴参数映射变更）
🔹 原有加密逻辑失效（厂商悄悄改了校验算法）

这不是固件不好，是没做“婚前体检”。
速捷的做法很朴素：
> 所有固件升级，必须走“三镜测试法”——镜像环境跑、镜像逻辑验、镜像授权测。

🪞 镜像环境：在客户现场旁，搭一台同型号PLC+同版本HMI的“影子柜”，不接设备，纯跑逻辑；
🪞 镜像逻辑：把当前运行中的完整程序（含DB块、FC/FB、HMI画面）打包导入，执行72小时压力循环测试；
🪞 镜像授权：用客户真实License密钥，在影子环境中验证激活状态、功能开放度、加密模块握手成功率。

✅ 只有三镜全绿，才允许动产线。
❌ 任一镜红，我们立刻提供“降级回滚包”或“过渡补丁”，绝不让升级变成停机导火索。

📌 小贴士：我们为客户定制的《固件升级白皮书》，不是厚厚一摞PDF，而是一张A3防水流程图——从“收到原厂升级包”开始，到“签字确认上线”，共12个节点，每个节点配图标+一句话动作指引+责任人签名栏。连保洁阿姨扫地路过，都能看懂哪步该签字。

✅ 第三步：操作员权限分级审计——不是防贼，是防“好心办坏事”

“系统锁了”里，有17%源于权限误操作：
🔸 新来的调试员，误把“管理员模式”当“演示模式”，点了“格式化存储卡”；
🔸 班组长想快速调参，直接用工程师账号登录，改完没切回用户权限，导致下次开机自动加载未保存逻辑；
🔸 远程协助后，工程师忘了退出Session，系统判定“多端并发超限”，自动锁死HMI。

我们不主张“一刀切禁用高级权限”，而是推行动态权限沙盒机制：
- ✅ 所有账号按角色预设“能力边界”：
　• 操作员：仅开放启停、速度微调、报警确认（按钮颜色绿色）
　• 班组长：可调套准参数、切换生产配方（按钮蓝色，需二次指纹确认）
　• 工程师：全功能开放（按钮红色，每次登录强制录像+操作日志云端存证）
- ✅ 权限变更留痕：谁在何时、以何种方式、修改了哪项参数，自动生成《权限操作简报》，每周邮件发送至设备主管+IT负责人；
- ✅ “临时提权”需审批：班组长想临时调伺服增益？扫码发起申请→主管企业微信秒批→系统自动开通15分钟权限→超时自动回收+生成操作快照。

💡 速捷特色：我们提供的权限管理工具，不依赖原厂软件——西门子、三菱、汇川、国产HMI，统统兼容。而且，所有权限策略，都固化在PLC底层逻辑里，哪怕HMI黑屏、网线拔掉、甚至断电重启，权限规则依然坚挺如初。这才是真·防呆。

3.2 关键冗余设计建议：不怕出问题，怕的是“只有一条路可走”

预防性维护的终极目标，不是杜绝故障，而是让故障发生时——
🟢 有备份路径可走
🟢 有离线手段可用
🟢 有自检能力兜底

就像高速公路上的应急车道，不是天天用，但必须有。

🔁 双备份授权文件存储：别把鸡蛋，全放一个加密狗里

加密狗丢了？USB接口氧化了？雷击烧了？——这些真发生过。
我们的解决方案，简单粗暴又有效：

存储位置	形式	特点	速捷标配
主通道	原厂加密狗 / 授权模块	正常运行使用	✔️（随设备交付）
热备份	工程师U盘（AES256加密）	插入PLC编程口，5秒识别激活	✔️（含自动识别脚本+中文操作贴纸）
冷备份	印刷车间保险柜内“授权密钥箱”	纸质二维码+离线激活码（含有效期）	✔️（防潮防火，带唯一编号+启用记录表）

📌 密钥箱长啥样？就是一个带锁的A5铁盒，里面三样东西：
① 一张覆膜卡片，印着当前所有设备的离线激活二维码（扫描即跳转本地激活页，不联网）；
② 一份《密钥启用指南》（图文+手绘步骤，连初中文化师傅都能照着做）；
③ 一页“启用登记表”（谁、何时、因何事启用、是否恢复原状——签字画押，责任到人）。

📌 真实反馈：福州一家印刷厂，去年台风导致厂区断网48小时，加密狗通信中断。班组长打开密钥箱，扫码、输入、确认——3分钟，产线满速运转。他说：“这盒子比我的工资条还重要。”

📦 本地离线解锁密钥箱：不是“后门”，是“应急舱门”

我们反对“万能密码”，但支持“合规应急通道”。
速捷为每位客户部署的本地离线解锁密钥箱，本质是一个物理+逻辑双保险的“安全气囊”：

✅ 物理层：独立供电的微型工控盒（尺寸如烟盒），安装在电柜内侧，带防拆开关与LED状态灯；
✅ 逻辑层：内置授权特征码比对引擎，仅识别本设备SN+固件哈希值，匹配即生成本次有效解锁码；
✅ 安全层：所有运算离线完成，无网络出口，无云端交互，符合等保2.0三级要求；
✅ 人文层：面板印着大字操作指引：“急停已确认 → 安全门已闭 → 按‘Unlock’键3秒 → 输入6位码 → 完成”。

💡 它不替代原厂授权，而是作为“最后一道防线”——当原厂服务器宕机、加密狗损坏、远程支援失联时，它能让产线在无网络、无专家、无原厂支持的情况下，自主恢复基础运行。

🧠 安全PLC逻辑自检模块集成：让机器，学会给自己“量体温”

这是速捷独家落地的“高阶预防术”：在客户PLC程序中，植入一段轻量级自检逻辑（＜500行ST代码），它不干预生产，只默默做三件事：

心跳监测：每2秒读取一次关键信号（安全继电器状态、编码器Z相脉冲、HMI通信标志位），异常连续3次即触发“预警灯”（非停机）；
授权健康扫描：开机时自动校验License剩余天数、固件签名有效性、加密模块握手状态，结果写入DB块供HMI实时显示；
逻辑完整性快照：每天凌晨2点，自动备份当前DB块关键参数（套准偏移量、墨量PID系数、压印压力设定值）到SD卡，命名含日期+校验码——万一程序被误删，3分钟还原。

✅ 这段代码，我们开源交付（非加密），客户可随时查看、审计、修改；
✅ 它不增加CPU负载（实测占用＜1.2%扫描周期）；
✅ 它已通过CE/SIL2认证，可无缝融入现有安全逻辑链。
