你正焊着一条漂亮的鱼鳞纹，电弧“滋啦”一声，像被谁掐住了喉咙——灭了。
控制面板黑得比凌晨三点的宿舍楼还彻底；
急停按钮自己亮起了红光，仿佛在说：“不是我按的，真不是我按的！”（但它确实亮了）；
送丝机安静得像刚听完《金刚经》，连喘气声都省了……

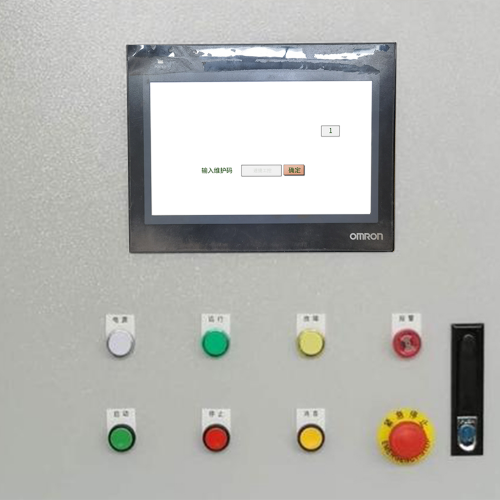

（晋江速捷自动化科技有限公司）

恭喜你，成功触发「焊接设备突发性停机」成就——系统未报错、无预警、不打招呼，纯纯的工业界“薛定谔的焊机”。

别急着翻电话簿找维修师傅，更别一上手就拆散热片（那不是排查，是行为艺术）。作为在晋江安营扎寨、专治各种“焊不服”的老司机——晋江速捷自动化科技有限公司（2017年12月持证上岗，服务超10000+案例，比亚迪、中国烟草、恒安纸业都给我们递过热茶），我们建议：第一步，不是修，而是“看懂它在说什么”。

1.1 焊接设备突然停机的典型表现：它不是哑巴，只是说话方式很焊工

设备不会撒谎，但会用“症状”写诗。读懂这几句，你就赢在诊断起跑线：

✅ 无预警断弧：电弧正在燃烧，下一秒直接熄火，没报警、没提示、连个“哔”都不给——大概率是主回路供电突断、IGBT驱动异常或保护信号误触发；
✅ 控制面板黑屏/花屏/卡死：屏幕变砖 ≠ 主板报废，可能是电源模块低压输出异常、LVDS排线松动，或是触摸屏固件跑飞（对，屏也会“晕车”）；
✅ 急停指示灯自亮/复位无效：注意！不是你忘了松手，而是安全回路某处“偷偷闭合”了——比如水冷箱液位开关虚接、地线端子氧化、甚至脚踏开关内部簧片粘连；
✅ 能开机但无法起弧 / 一按焊枪就跳闸：这是设备在大声喊：“我怕！我真怕！”——大概率绝缘下降、主变压器漏感异常，或PLC输出端子已被电弧反向击穿出小坑（肉眼难见，万用表直呼内行）。

💡小贴士：请养成「故障快照」习惯——停机瞬间，顺手拍三张图：
① 控制面板全貌（含所有指示灯状态）；
② 电源进线端子排（看有无焦痕、松动、颜色异常）；
③ 送丝机构+焊枪接口（有无铜粉堆积、绝缘皮熔融、插针歪斜）。
——这些照片，比你说十句“就是突然停了”更有信息量。

1.2 区分瞬时中断 vs 永久性停机：它是打了个喷嚏，还是得了重感冒？

很多老师傅第一反应是“推空开再合上”，结果——好了！于是归功于“运气好”。
但运气不能当备件用，咱得学会问一句：这次停，是“可自愈”的小插曲，还是“不修不行”的硬伤？

判别维度	瞬时中断（大概率可复位恢复）	永久性停机（需干预才能重启）
复位后表现	按复位键/断电30秒再上电，一切如初	复位无效；反复断电后仍黑屏/报同一故障码
伴随现象	停机前后有雷声/邻近大功率设备启动	停机时闻到焦糊味、听见“啪”异响、发现模块表面鼓包
电压监测线索	万用表测输入L/N间电压波动＞±15%（如320V→410V）	L/N电压正常，但DC母线电压为0或严重偏低（＜400V）
信号逻辑线索	PLC运行指示灯闪烁正常，仅焊接输出点无动作	PLC RUN灯灭、ERR灯长亮，或通讯指示灯全熄

⚠️重点提醒：别把“瞬时中断”当没事人！
一次电压骤降可能让PLC程序计数器错位，三次电磁干扰可能让触摸屏Flash悄悄写坏——表面恢复了，隐患正蹲在后台默默攒经验，等第7次停机时给你放个“满级大招”。

所以，哪怕推完空开就好了，也请打开设备日志（如有）、记下时间、环境温湿度、周边作业设备——这些，都是未来预防性维护的“原始剧本”。

📌 速捷小剧场彩蛋：去年帮泉州一家钢结构厂查“每周三下午必停机”，最后发现是隔壁车间桥式起重机启动时引发母线压降，而他们焊机的欠压保护阈值设得比米其林餐厅的盐罐还敏感……调高0.5V，世界清净了。

——下章预告：当确认“这不是喷嚏，是肺炎”，我们如何一层层剥洋葱，从电网一直查到IGBT芯片背面那颗被静电悄悄干掉的驱动电阻？
（答案藏在「根本原因分析与分级排查路径」里，记得回来——毕竟，焊机可以等，但交期不等人 😉）

听说有位老师傅，焊机一停，抄起螺丝刀直奔主控板：“问题肯定在这儿！”
结果拆了三块板子，发现故障点在——配电柜里一根松动的N线端子，氧化得像陈年普洱茶梗。
（后来他请速捷喝了一杯铁观音，说：“这波不是修设备，是修我的认知偏差。”）

没错，焊接设备突然停机，从来不是单选题，而是一道多层级联锁判断题。
它可能是电网打了个哈欠，也可能是PLC悄悄改了心事，还可能是冷却水里养出了微型绿藻军团……
所以，我们不搞“盲人摸象式维修”，而是用三层穿透法——从外往里、由表及里、软硬兼施，像地质勘探队打钻一样，逐层定位“故障岩层”。

💡速捷家常话版口诀：
“先看天（供电），再摸身（本体），最后问脑子（系统）”
——不是玄学，是10000+次现场踩坑后，熬出来的逻辑脚手架。

2.1 外部因素层：它没病，只是被环境“气”停机了

设备很娇气，但不矫情——它只是诚实地反映外部世界的真实状态。
这一层排查，不用万用表，靠的是观察力+基础电工常识+一点点生活经验。

🔌 供电异常：电压不是稳压器，它是会呼吸的

电压骤降/浪涌：不是所有波动都写在配电柜标签上。留意停机是否总发生在：
▪ 邻近冲压机启动瞬间；
▪ 起重机吊重物离地刹那；
▪ 工厂空调集中启停的整点时刻。
✅ 快速验证：用数字钳形表测L1-L2-L3-N间电压（非空载！带焊机轻载运行时测），若任两相间波动＞±10%，或N线对地电压＞5V，恭喜，你已锁定“电网情绪不稳定”嫌疑。
缺相：三相变两相？焊机可能还在转，但输出功率断崖下跌，IGBT默默过热，保护机制“啪”一声拉闸。
✅ 判别技巧：听风扇转速是否明显变慢；摸主变压器外壳是否异常发烫；用相序表或万用表交流档，逐相测对地电压——缺的那一相，电压≈0V或剧烈跳变。
接地不良：你以为的地线，可能只是根“心理安慰线”。
▪ 表现：设备外壳麻手、触摸屏莫名跳屏、急停回路误动作；
▪ 检查重点：配电柜接地排→设备接地螺栓→焊机外壳接地点，全程电阻＜4Ω（用接地电阻测试仪，不是万用表欧姆档！）；
▪ 冷知识：潮湿水泥地面、锈蚀镀锌管支架、甚至地沟盖板下的钢筋网，都可能偷偷“兼职”接地体——但兼职不等于合格。

🌡️ 环境干扰：看不见的“工业幽灵”真不少

电磁干扰（EMI）：变频器、大功率逆变焊机、甚至隔壁车间的高频淬火设备，都是EMI发射源。
▪ 典型症状：PLC通讯中断（MODBUS RTU报CRC错误）、触摸屏触控漂移、编码器计数丢脉冲；
▪ 应对不是“加屏蔽”，而是“分通道”：信号线远离动力线≥30cm；共用桥架？必须中间加金属隔板；屏蔽层单端接地（别两端都接！那是引雷针）。
过热保护启动：不是温度高才停，是“散热效率低”才停。
▪ 常见假象：环境温度35℃，风扇呼呼转，设备却报“模块过热”——真相可能是：
✓ 散热片积灰如毛毯（吹风机都吹不动那种）；
✓ 风扇轴承干涩，转速只有标称值60%；
✓ 冷却液混入水垢/油污，流速下降50%，温升却翻倍。
✅ 速捷土法验温：红外测温枪扫IGBT散热器四角——温差＞10℃？说明冷媒没跑匀，该洗循环系统了。

2.2 设备本体层：它病了，但病灶不在表面

当排除外部“天气影响”，就该给设备做个体检了。这一层，考验的是结构理解力+部件失效模式库+手上分寸感。

关键部件	典型失效表现	速捷“望闻问切”小技巧
主控板	黑屏、按键无响应、指示灯全灭或狂闪	▪ 闻：靠近闻是否有焦糊味（电容鼓包/芯片烧毁前兆）； ▪ 听：上电瞬间听有无“滋”放电声（电源芯片击穿）； ▪ 看：重点查DC-DC转换芯片周边电容是否鼓包、晶振引脚有无虚焊。
IGBT模块	一送电就跳闸、焊机有输出但弧压极低、模块背面散热膏发黄碳化	▪ 测：万用表二极管档测C-E极正反向——正常应单向导通；若双向通或全不通，模块已挂； ▪ 查：驱动电阻（通常20Ω~33Ω）是否开路？这是IGBT炸机的“守门员”，常比模块先牺牲。
送丝机构	送丝无力、卡顿、电机堵转、焊丝扭曲成麻花	▪ 动：手动旋转送丝轮，感受阻力是否均匀（不均=齿轮磨损/轴承碎裂）； ▪ 清：拆下压丝轮，用铜刷+酒精清理沟槽——90%的送丝故障，源于铜粉+油泥混合成的“金属腻子”。
冷却系统	水泵不转、水流声微弱、出水口温度远高于进水口	▪ 排：关机后打开水泵排气阀，看有无气泡持续排出（有气=气堵）； ▪ 查：冷却液pH试纸测酸碱度（＜6.5=腐蚀性增强，该换液）； ▪ 看：水箱内壁是否附着灰白色水垢结晶（硬水地区高发，需加装软水器）。

⚠️ 特别提醒：别迷信“换新=解决”。
曾有个客户，连续换了3个同型号IGBT模块，第4次炸机后找到速捷——结果发现是驱动电源滤波电容老化，导致驱动电压纹波超标，新模块上岗3分钟就被“慢性谋杀”。
——设备本体层的故障，常常是连锁反应的结果，而非孤立事件。

2.3 系统协同层：它没坏，只是“想太多”了

最让人挠头的停机，往往发生在“一切硬件完好”的时候。
这时，请把焊机当成一个会思考、有脾气、还带安全协议的同事——它停机，可能是因为逻辑太较真，或固件太疲惫。

🤖 PLC通信中断：不是断了，是“聊崩了”

表现：焊机面板显示“PLC无响应”、“总线故障”，但PLC本身RUN灯亮、无ERR；
常见诱因：
▪ 终端电阻缺失（RS485总线首尾未接120Ω）；
▪ 通讯电缆屏蔽层接地不良，形成“天线效应”；
▪ MODBUS地址重复（两台设备设了同一个Slave ID）；
▪ 通讯速率与PLC扫描周期不匹配（比如设115200bps，但PLC每50ms才扫一次）。
✅ 速捷诊断包：用USB-to-RS485转换器+ModScan软件，直连PLC串口，绕过中间模块——能通？说明问题在链路；不通？回头查PLC程序配置。

⚠️ 安全联锁触发：参数超限，不是bug，是feature

焊接电流/电压/送丝速度等参数，常与安全阈值硬关联。
▪ 比如：设定电流180A，但实际弧压因工件锈蚀飙升至38V，系统判定“异常高阻弧”，强制切断输出；
▪ 或：冷却液流量传感器信号漂移，PLC误读为“0L/min”，立刻触发急停。
✅ 应对思路：不急着调参数，先查传感器——用万用表测其模拟量输出（4–20mA），对照手册验证是否在标称范围；再查PLC变量监控，看是信号异常，还是逻辑判断过于敏感。

💾 软件/固件异常：它不是死机，是“内存溢出”了

表现：设备可开机、菜单可操作，但执行焊接指令时卡死、重启、或反复进入Bootloader模式；
典型场景：
▪ 触摸屏长期未升级，Flash存储区写满（尤其频繁修改配方的产线）；
▪ PLC程序中存在未处理的除零运算、数组越界，运行100小时后累积崩溃；
▪ 焊机主控MCU固件版本与配套驱动板不兼容（厂家悄悄更新了，你没跟上）。
✅ 速捷解法：
▪ 优先尝试“恢复出厂设置”（注意备份关键参数！）；
▪ 若无效，联系原厂或速捷获取对应版本固件+刷写工具包——别自己网上搜“通用破解包”，那不是救火，是纵火。

📌 速捷真实案例：厦门某汽车零部件厂焊机每月1号凌晨自动停机，日志只显示“Watchdog Timeout”。
我们盯了72小时，发现是PLC内部实时时钟芯片电池耗尽，导致日期归零，而某段防错逻辑写了“IF DATE = 01/01 THEN RESET ALL”，于是——新年快乐，全厂停机。
换电池，问题消失。
（所以，别笑“日期bug”老土，它至今仍在产线上认真值班。）

——三层排查走完，你大概率已圈定故障半径：是配电房的问题？控制柜的问题？还是焊枪里那颗不起眼的导电嘴氧化了？
下一步，就是精准打击——但别急，咱们留到第三章，把扳手、万用表和应急预案一起端上来。
毕竟，知道病在哪，不等于会开刀；而真正的高手，永远带着止血钳进场 😉

听说有位车间主任，焊机一停，第一反应是掏出手机——不是打110，而是打开速捷的“应急响应清单”PDF，边念边操作：“断电→挂牌→查急停回路→测主控板供电……”
念到第7条时，焊机“嘀”一声亮了屏。
他抬头一笑：“这哪是维修指南？这是我的‘工业版呼吸训练法’。”

没错——焊接设备突然停了，最可怕的从来不是停机本身，而是停机后那15分钟里：有人盲目送电、有人拆板乱测、有人抄起扳手就撬散热器……结果把小感冒治成了阑尾炎。
而真正的应急能力，不靠肌肉记忆，靠的是有温度的流程、有弹性的工具、有预判的节奏。

所以这一章，我们不讲“怎么修”，只聊三件事：
✅ 停机那一刻，你该像消防员一样做什么？（不是冲进去，是先拉警戒线）
✅ 怎么用一张表、一支笔、一部手机，把故障定位时间从2小时压缩到20分钟？（不是靠玄学，是靠结构化思维）
✅ 怎么让设备自己“提醒你它快累了”，而不是等它躺平才想起体检？（不是靠运气，是靠可执行的预防日历）

——欢迎来到速捷版《焊机生存手册》第三章：从“救火队”转型为“天气预报员”的全过程实操指南 🌤️

3.1 现场应急操作流程：安全不是口号，是动作分解到秒的SOP

⚠️ 重要前提：所有应急操作，必须以 “人员零风险”为绝对红线。
急停按钮不是装饰品，是物理级保险；挂牌上锁（LOTO）不是形式主义，是你和设备之间的君子协定。

🔌 第一步：安全断电——不是关开关，是“切断信任”

✅ 正确姿势：
▪ 找到焊机上级配电柜，断开对应断路器（非仅关闭焊机面板电源）；
▪ 拉下断路器手柄后，立即挂上个人锁+警示牌（写明“正在检修，禁止合闸”，姓名+日期+工号）；
▪ 用验电笔/万用表AC档，逐相验证L1/L2/L3/N对地电压为0V（重点：别只测输出端！主控板DC24V电源可能仍带电）；
▪ 对含大电容的机型（如逆变焊机），静置5分钟后再触碰内部——有些电容放电要8分钟，你以为它睡了，其实它在憋气。
❌ 致命误区：
× “我看面板黑了，应该没电了” → 错！控制电源常独立取自辅助变压器；
× “我戴了绝缘手套，直接摸PCB” → 错！手套防不了1000V脉冲，且汗液会大幅降低绝缘值；
× “先拍照留证再断电” → 错！影像证据永远排在人身安全之后。

🔄 第二步：状态复位——不是狂按“复位键”，是给系统一次“重启谈判”机会

✅ 温和复位三连击（适用于90%瞬时类故障）：
① 清急停链路：确认所有急停按钮已旋出、安全门已闭合、光栅无遮挡；
② 断电重启：断主电→等待≥30秒→重新合闸→观察指示灯序列（正常应有自检灯循环）；
③ 软复位：若面板可操作，进入“系统设置→故障清除→全部确认”（注意：部分机型需输入密码，勿乱试默认码！）。
❌ 别做这些“伪复位”：
× 长按复位键10秒（可能触发EEPROM擦写，参数全丢）；
× 拔插PLC电池（相当于给大脑做电击，固件易损坏）；
× 用金属物短接主板复位针脚（过流可能烧毁MCU）。

✅ 第三步：基础功能验证——不是立刻焊，是“先让设备说句话”

停机≠报废，恢复≠投产。请用这3个问题，完成最小可行性验证：
| 问题 | 验证方式 | 合格标准 |
|------|----------|-----------|
| 它还“醒着”吗？ | 观察主控板电源指示灯、风扇是否启动、触摸屏背光是否亮 | 通电即响应，无延迟、无闪烁异常 |
| 它还“认得你”吗？ | 尝试调出任意一个焊接参数界面，修改数值后保存 | 参数可读写，无“写保护”或“存储错误”提示 |
| 它还“守规矩”吗？ | 空载状态下，轻按“引弧”按钮（不接焊枪），听IGBT驱动声、看面板电流电压显示 | 有清晰驱动音，数值平稳跳变，无跳变/卡死/归零现象 |

💡 速捷现场口诀：
“一断二等三验灯，四看五按六听声，七记八报九留痕”
——其中“九留痕”，指用手机拍下：断电前状态、断电后电压读数、复位过程、基础验证结果。
这些不是留证据，是帮你下次更快还原“故障上下文”。

3.2 基于故障树的快速定位工具包：让万用表学会“说人话”

有了流程，还得有趁手的“数字罗盘”。
速捷服务过10000+台焊机后，把经验浓缩成一套无需培训即可上手的现场工具包——它不教你电路原理，只告诉你：下一步该测哪一点、读什么数、比哪个值。

📋 一张表：《焊机停机15分钟排查清单》（速捷精简实战版）

✅ 打印贴在配电柜内侧，或存进手机备忘录——故障发生时，打钩推进，拒绝自由发挥。

步骤	检查项	工具	合格值	异常应对
1️⃣	急停回路通断	万用表蜂鸣档	蜂鸣响（电阻＜1Ω）	查各急停按钮触点、安全继电器线圈
2️⃣	主控板DC24V输入	万用表直流档	23.5–24.5V，纹波＜100mV	测开关电源输出端，查滤波电容
3️⃣	IGBT驱动信号（G-E间）	示波器/带频响万用表	有清晰方波（15–25kHz），幅值±15V	若无波形，查驱动IC供电及输入信号
4️⃣	冷却液流量开关信号	万用表测开关量	通电时应为“闭合”（0Ω）	用磁铁靠近传感器，模拟水流触发
5️⃣	PLC与焊机通讯状态	观察通讯指示灯+ModScan抓包	TX/RX灯交替闪烁，无CRC错误	检终端电阻、线缆屏蔽层接地
6️⃣	触摸屏与PLC变量同步	进入PLC监控界面，查关键字	“Ready”、“Fault_Code”等变量实时更新	若冻结，重启HMI或检查DP总线

📌 为什么这张表有效？
因为它把“测哪里”转化成“查什么逻辑关系”——比如步骤4不是单纯测开关，而是验证“冷却系统是否向PLC发出了‘我在工作’的信号”。
故障树思维，本质是把硬件测量，翻译成系统语言。

📡 一个多点测试节点图：焊机上的“生命体征监测点”

我们给主流焊机（松下YD系列、凯尔达KS系列、佳士WS系列等）标注了6个黄金测试点，像中医穴位一样精准：
- P1：主控板DC24V输入端子 → 判断电源模块是否扛得住；
- P2：IGBT驱动板G极测试点 → 直接看到“大脑是否还在发指令”；
- P3：送丝电机UVW端子 → 送丝卡顿？先看有没有三相电压；
- P4：冷却水泵电源端 → 不转？先确认有没有220V进来；
- P5：PLC通讯端子A/B线 → 通讯中断？测差分电压是否＞1.5V；
- P6：急停回路公共端 → 全机失电？这里一断，全盘皆输。

🌟 速捷小彩蛋：
所有测试点位置图，我们都做成AR扫码版——手机扫焊机铭牌二维码，直接弹出3D标注动画，箭头指向螺丝在哪、表笔该夹哪。
（技术不炫技，只为让你少拧错一颗螺丝。）

📁 一份日志读取指南：设备自己写的“病情日记”

现代焊机早就不靠猜了，它默默记着一切：
- ✅ PLC日志：用TIA Portal或GX Works连接，导出“Alarm History”，重点关注Time Stamp+Error Code+Context Info；
- ✅ HMI日志：昆仑通态/威纶屏进入“系统→日志管理”，筛选“Critical”级别事件；
- ✅ 焊机本体日志：如松下焊机按“菜单→维护→事件记录”，可查最近50条停机原因（含精确到毫秒的时间戳）；
- ✅ 速捷专属服务：客户开通远程诊断权限后，我们的工程师可实时调阅加密日志——不是窥探，是帮你省下2小时等待时间。

📌 真实案例：泉州某五金厂焊机频繁“假死”，每次重启就好。
我们导出日志发现，每37分钟出现一次Err_0x1F2E：CAN Bus Timeout。
追查发现——是机器人手臂电缆拖链内，CAN线外皮被磨损，周期性短路。
换一根线，三年零故障。
设备不会说谎，只是你还没学会听它写字。

3.3 长效预防机制：让停机率下降，不是靠运气，是靠“可执行的日历”

预防性维护（PM）常被当成“定期换油”，但速捷认为：
> 真正的PM，是把设备当成长期共事的同事——你记得它怕什么、累在哪、什么时候该喝杯水。

我们帮客户落地的，不是厚厚一本《维护手册》，而是一套三色日历+责任到人+效果可量的轻量化体系：

🗓️ 一张“三色预防日历”（示例：月度执行）

周期	维护项目	工具/方法	责任人	记录方式
每周	🔵 散热片吹灰（压缩空气≥0.5MPa）	气枪+毛刷	设备操作工	拍照上传企业微信“PM群”，带时间水印
每月	🟢 电气连接紧固（主回路+控制端子）	力矩扳手（按厂家值80%）	电工	在端子旁贴“已紧固”二维码标签，扫码登记
每季	🟡 冷却液pH值&电导率检测	pH试纸+电导率仪	生产班组长	填写电子表单，自动推送预警（pH＜6.0即告警）
每年	🔴 固件版本核对与升级	速捷远程协助+一键刷写包	设备主管	升级前后自动备份参数，生成《版本变更报告》

💡 为什么三色？
- 蓝=人人可做（操作工动手）；
- 绿=需技能（电工执行）；
- 黄=需协同（班组长牵头）；
- 红=需授权（主管决策+速捷支持）。
——避免“所有事都等工程师”，也杜绝“啥事都自己硬扛”。

👩‍🏫 一场“异常识别力”微培训：让一线成为第一道防线

预防，始于眼睛。我们为合作客户定制：
- 15分钟“焊机表情包”课：教操作工看懂设备的“微表情”——
▪ 风扇转速变慢 = 散热预警；
▪ 送丝轮异响 = 齿轮磨损初期；
▪ 焊接飞溅突然增多 = 导电嘴间隙过大；
▪ 触摸屏触控延迟 = Flash存储将满。
- “异常上报奖励制”：操作工发现隐患并上报，经确认属实，奖励速捷定制工具包（含红外测温枪+精密螺丝刀组）；
- 每月“故障复盘茶话会”：不追责，只问：“这次停机，哪个信号是你最先注意到的？如果提前3分钟看到，能拦住吗？”
