大家好，我是晋江速捷自动化科技有限公司（对，就是那个2017年在晋江安家、专治工业设备“疑难杂症”的速捷工控）的技术唠嗑员。今天不聊广告，不吹牛皮，就坐油田现场的保温房里，泡杯热茶，跟你掰扯清楚：为啥你那套价值几百万的石油设备，突然就“一声不吭、纹丝不动”了？

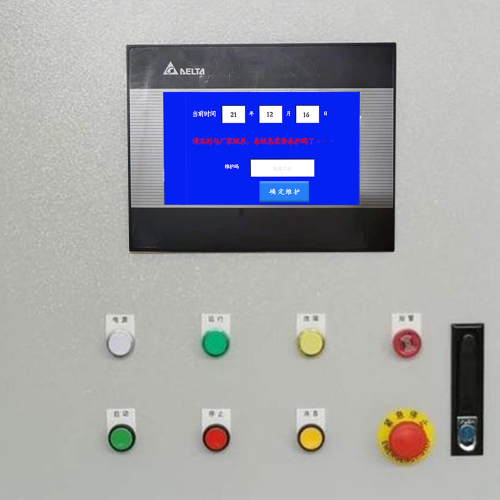

（晋江速捷自动化科技有限公司）

不是黑客攻击，不是玄学附体，更不是设备想退休——它只是在用最沉默的方式，喊一句：“我病了，但没人听懂我的症状。”

我们来给“系统锁死”做个CT扫描，三层透视，不绕弯子。

1.1 控制系统异常：PLC/DCS不是铁打的，它也会“卡屏”和“蓝屏”

你以为PLC是工业界的“诺基亚”？抗摔、耐造、永不宕机？
错。它其实是台“穿工装的笔记本”——有CPU、有固件、有内存、还会缓存、甚至……会死循环。

固件冻结：某国产PLC在连续运行38个月后，因一次未校验的远程固件升级包，触发内部看门狗失效，主程序区“定格”在第17行——就像视频卡在主角抬手那一帧，再按“播放”也没反应。
DCS冗余失联：某海上平台DCS主控卡与备用卡心跳信号中断0.8秒，系统判定“双主冲突”，自动执行“全站静默锁定”——结果不是切换，而是双双躺平。
冷门型号的“绝版困局”：进口老式PLC停产十年，原厂早不提供固件补丁，连诊断端口协议都成了“甲骨文”。这时候，不是设备坏了，是说明书先退休了。

💡速捷小贴士：我们修过西门子S7-400H在零下35℃冻僵的背板总线，也帮某炼厂从一台被腐蚀掉标签的欧姆龙CJ1M里，靠电流纹波反推出了原始梯形图逻辑——没有解不开的锁，只有还没遇见的解法。

1.2 安全联锁机制误触发：ESD不是“保安”，是“紧张过度的实习生”

ESD（紧急关断系统）本该是油田的“安全守门员”，但有时候，它干的是“门神+裁判+教练+保洁”的活儿，还容易焦虑。

逻辑缺陷埋雷多年：某集输站ESD逻辑里写着“当压力变送器A读数＞12MPa且B读数＜0.1MPa时，判定为仪表故障，忽略该信号”——但没人注意到：B变送器在冬季凝堵后输出恒定0.05MPa，刚好踩进这个“忽略陷阱”，导致真实超压却被系统当成“假警报”放过，最终连锁触发全线锁死。
响应阈值一刀切：同一套ESD系统，用在陆上常温井口和渤海湾冰区采油树上，却共用一套毫秒级响应参数——低温让继电器动作延迟23ms，系统误判为“执行失败”，直接升为“不可恢复锁死态”。
隐性依赖未备案：某DCS与ESD之间通过Modbus TCP通信，但中间交换机未启用STP防环协议。一次网络风暴引发广播风暴，ESD误收重复指令17次，判定为“恶意指令注入”，启动自毁式隔离——锁得比保险柜还严。

🛠️说句实在话：ESD不是越敏感越好，而是该响时如惊雷，不该响时静如深海。而很多“锁死”，本质是安全系统在替其他系统背锅。

1.3 外部因素诱发：油田不是实验室，它是“工业界的极限挑战赛”

把一套精密自动化系统，扔进沙漠、极地、海上平台、含硫气田——相当于让一个穿西装的程序员，去戈壁滩跑马拉松，还要求他实时写Python代码。

电磁干扰（EMI）：看不见的“电子沙尘暴”
变频器启停、电焊作业、雷击感应电压……这些都会在信号线上“画鬼符”。我们修过一台井口RTU，锁死前日志只有一行：“CAN_H电平持续偏移＞1.2V达4.7s”——没报错，没告警，就默默把自己关进了小黑屋。
极端环境：低温不是慢动作，是“慢冻结”
-25℃下，某品牌触摸屏IC内部结晶相变，触控IC进入保护性休眠；
盐雾腐蚀让端子排铜绿蔓延，造成PLC输入模块间歇性漏电，信号在“ON/OFF”之间反复横跳——DCS以为现场阀门在疯狂抽搐，果断锁死输出通道。
供电波动：不是停电才可怕，是“电在喘气”
某海上平台UPS切换瞬间，电压跌落至82%额定值达62ms——够短，短到传统PLC认为“还能撑”，却长到足以让某些国产HMI的Flash控制器写入校验失败，直接触发Bootloader保护锁死，连下载口都拒绝握手。

☕️速捷经验谈：我们在渤海某平台抢修时发现，同一品牌同批次PLC，在陆地工厂用10年无故障，在海上3年就集体出现“周期性复位丢失”——最后查出是舱底冷凝水汽在接线端子背面形成微电解，缓慢腐蚀镀层。设备不会说谎，但它需要懂它的人蹲下来，听它出汗的声音。

✅本章结语（不鸡汤，纯干货）：
石油设备系统锁死，从来不是单一故障，而是控制系统脆弱性、安全逻辑盲区、环境适应性短板三重奏的即兴演出。它不预告，不彩排，但——
每一次锁死，都留了线索；每一处死锁，都有钥匙孔。
而速捷工控干的事，就是带着放大镜、示波器、二十年现场笔记，和一点死磕精神，帮你找到那把“还没被锈住”的钥匙。

（下一章预告：锁死了，然后呢？井口压力正在爬升，中控室电话已响爆——第2章《锁死事件对油气作业安全与运营的影响》，咱们接着算账。）

——晋江速捷自动化科技有限公司｜2017年扎根晋江，服务全国10000+工业现场，包括比亚迪、中国烟草、恒安纸业等头部客户。专注PLC/DCS/触摸屏/数控系统深度维修、解密、反推、升级——设备可以沉默，但我们，一直在线。

（泡茶续杯，坐稳，咱们不讲虚的，直接翻现场台账）

大家好，我是速捷工控那个总被客户拉去油田抢修、修完还顺手帮他们把PLC程序加了中文注释的“现场翻译员”。上一章我们聊了系统为啥会锁——像给设备做了次CT，查出是“脑梗+焦虑症+高原反应”三重叠加。

这一章，咱不拆机柜，不看梯形图，就干一件事：把锁死那一刻的“静音”，翻译成中控室里跳动的红色报警、财务报表上冒出来的应急费用、还有安全部门连夜起草的那份《事件初步分析报告》。

别误会——我们不是来吓人的。而是想说：当设备沉默时，风险从不静音；当系统停摆时，成本早已开始奔跑。

2.1 实时风险升级：不是“停机”，是“悬在头顶的未爆弹”

油气作业有个铁律：静止≠安全，停摆≠暂停。
尤其当锁死发生在关键环节点——比如井口控制盘（WCP）、分离器液位联锁、压缩机防喘振回路……系统一锁，不是“暂停播放”，而是“导演喊卡，但炸药已经点火”。

井控失效：压力曲线突然“断崖式起飞”
某页岩气田压裂作业中，RTU因固件异常锁死，导致远程关断指令无法下发。现场手动阀尚未完全关闭，而压裂泵组仍在按原程序升压——3分钟内，井口压力从72MPa飙至89MPa，逼近套管屈服极限。所幸值班工程师凭经验“盲切”旁通泄压，否则……后果不用我写，API RP 14C第5.3.2条已替你标红。
压力失控：不是“超压”，是“超压没人知道”
某海上平台天然气处理装置DCS锁死后，所有PID调节输出归零，但上游来气压力未减。缓冲罐压力在无监控状态下悄然爬升——直到安全阀起跳、放空火炬意外点燃，中控才收到第一声声光报警。此时，已错过黄金处置窗口17分钟。
> ⚠️注意：锁死≠信号丢失。很多情况下，传感器还在传数，DCS却因CPU冻结不再处理——数据活着，决策死了。
泄漏隐患：最危险的漏，是“没报警的漏”
我们参与过一次LNG接收站故障复盘：ESD系统因Modbus地址冲突反复重置，导致气体检测仪（GDS）数据中断22分钟。期间，一处法兰微渗未触发任何联锁，VOC浓度在后台 quietly 超标3.8倍——直到巡检员闻到“淡淡的甜味”（甲烷特征气味），才人工触发紧急隔离。
锁死本身不泄漏，但它让泄漏成了“隐身人”。

🌊速捷现场笔记：去年在渤海某平台，我们修一台锁死的计量撬PLC时发现，它的模拟量输入模块虽停止输出，但4–20mA回路仍带电——意味着流量计还在“努力汇报”，而DCS早已“假装没看见”。这不是技术故障，这是感知与响应之间的信任断裂。

2.2 经济性损失：账本上的数字，比报警灯更刺眼

有人算过一笔账：海上平台非计划停机1小时，平均损失≈127万元（含产能、船期、人工、罚金）。
但没人告诉你：锁死引发的“隐性损耗”，往往比停机本身贵三倍。

非计划停机：不是“等修好再开工”，而是“修好也不敢马上开”
锁死后，光确认“真修好了”就得走完：功能测试→联锁验证→FAT/SAT签字→第三方安全评估→生产调度排程……某炼厂一次DCS锁死，硬件恢复仅用4小时，但全流程闭环耗时63小时——中间3天，整条催化裂化线空转，日损产值超860万元。
应急抢修成本：不是“付维修费”，是“为时间溢价买单”
- 夜间/节假日加急差旅（直升机调运工程师×2，单程4.2万元）
- 临时备件空运（进口PLC底板，运费比货值高47%）
- 现场多班组协同加班（仪表+电气+工艺三方待命，人头费日结）
更扎心的是：90%的“紧急采购”，最后躺在仓库吃灰——因为原设备修好了，新件成了“纪念品”。
产量中断：看不见的“产能折旧”
某页岩气集气站因触摸屏全屏锁死（密码丢失+无备份），被迫改用硬接线手动操作72小时。期间，气井配产误差累计达±11.3%，导致下游脱水单元露点超标，整批商品气降级处理——单日结算单价下调1.8元/Nm³，三天损失超230万元。
> 💡真相：自动化不是为了“省人”，而是为了“稳产”。一旦退守手动，精度、节奏、容错率全线下滑——你以为在抢修，其实已在亏产。

2.3 合规与责任延伸：锁死之后，监管不是“来查”，是“来建档”

在油气行业，一次锁死事件，可能比一次小泄漏更让安全部门失眠。为什么？
因为锁死暴露的，不是设备问题，而是管理体系的“逻辑裂缝”。

API RP 14C亮红灯：你的ESD逻辑，经得起“反向压力测试”吗？
该标准第6.4.2条明确要求：“安全仪表功能（SIF）应具备独立诊断能力，并在检测到自身故障时，导向安全状态。”
——但现实中，多少ESD卡件锁死后，连自检都停了？多少联锁逻辑，从未做过“强制置位+反向验证”？
一次锁死，可能触发API合规审计——而审计报告里那句“SIF可靠性未验证”，足够让项目延期半年。
IEC 61511打分制：不是“有没有SIS”，是“SIS有没有‘活’着”
标准强调SIS需满足PFDavg（平均失效概率）要求。而锁死事件若源于固件缺陷或未更新补丁，将直接计入“系统性失效”范畴——这意味着：你花大钱上的SIS，可能被判定为“形式合规、实质失能”。
责任链条正在变长：从仪表工，到总监，再到董事会
某央企曾因一起压缩机控制系统锁死导致连锁停机，被集团安监部约谈。调查结论不是“PLC坏了”，而是：
✅ 固件版本三年未升级（违反《自动化系统生命周期管理规定》第3.7条）
✅ FMEA分析未覆盖“固件冻结”失效模式（缺失项）
✅ 应急解锁流程未实操演练（记录空白）
→ 最终，设备主管降级，信息化负责人述职，年度HSE考核一票否决。

📜速捷冷知识：我们帮一家地方燃气公司复盘锁死事件时，发现他们用的PLC解密工具，竟来自某论坛下载的“绿色版”——结果固件校验失败触发保护锁死。这已不是技术问题，而是供应链安全管理的溃口。而IEC 62443-3-3，早把“第三方工具可信管控”写进了强制条款。

✅本章结语（依然不鸡汤，只给一句实话）：
锁死事件的价值，不在它停了多少台泵，而在它照出了你安全体系里哪盏灯是坏的、哪条路没装路灯、哪个人还不知道逃生通道在哪。

它不制造风险，它只是掀开盖子，让你看见本来就在那儿的漏洞。
而速捷工控在现场做的，从来不只是“让屏幕亮起来”——
而是帮你把锁死前的预警信号找出来，把锁死后的恢复路径画清楚，把下次锁死前的防线，悄悄加固三公分。

（下一章预告：与其等锁死，不如让系统学会“自己系鞋带”——第3章《预防、诊断与快速恢复策略体系构建》，我们聊怎么把“救火队”变成“防火墙”，把“抢修单”变成“保养表”。）

——晋江速捷自动化科技有限公司｜扎根晋江七年，跑遍全国油气田、炼厂、LNG站、页岩气井场。修过西门子PCS7在-40℃冻僵的IO卡，也帮海油平台从停产PLC里反推过12年前的原始控制逻辑。
我们不卖“永不断电”的神话，但我们相信：每一次锁死，都值得被认真读懂。

（来，把工装口袋里的万用表收一收，掏出一张草稿纸——咱们今天不接线，画流程图）

大家好，我是速捷工控那个修PLC时顺手给客户画过37版FMEA鱼骨图、在渤海平台零下18℃用热风枪吹着解密触摸屏、还被油田老师傅塞过两包烟说“你这逻辑比我们班前会讲得明白”的老朋友。

上一章我们聊透了锁死的代价：它不是设备打了个盹，而是整条安全链悄悄松了一颗螺丝；不是财务多付几万抢修费，而是合规档案里多了一行待整改项。

那问题来了：能不能不等到锁死才动手？
能。而且必须能。

不是靠“祈祷固件别崩”，而是靠一套看得见、走得通、抄得走的策略体系——它不玄乎，不烧钱，不堆概念，就三件事：
✅ 提前把雷排掉（前置防控）
✅ 刚冒烟就喊人（智能诊断）
✅ 炸了也别慌，有张地图、一把钥匙、一个标准动作（应急响应）

下面，咱不用PPT术语，就用你在中控室泡面时听懂的语言，一条一条拆给你看。

3.1 前置防控：别总等“锁死”报警，先让系统养成“体检习惯”

很多人以为防锁死=买更贵的PLC。错。
真正管用的，是让系统像老司机一样——知道哪段路容易打滑，提前降档；知道雨刷该换了，不等糊眼才换。

▪ 冗余架构设计：不是“双机热备”，而是“双脑各干各的活”

典型误区：上了双DCS，但主备切换逻辑写在同一个CPU里——主CPU一锁，备份也跟着“集体静音”。
速捷实操建议：
✅ 关键联锁回路（如井口关断、压缩机喘振保护），采用硬接线+独立安全继电器兜底（符合IEC 61508 SIL2要求）；
✅ DCS与ESD物理隔离、供电分离、网络单向通信（OPC UA Pub/Sub + 硬件防火墙），确保“DCS锁了，ESD还能动”；
✅ PLC程序关键段加“心跳监测模块”——每5秒自检一次扫描周期，超时即触发本地报警并记录事件戳（哪怕HMI黑屏，SD卡里也有日志）。

🛠️现场案例：某LNG接收站原用单PLC控卸料臂，2022年因固件BUG锁死导致紧急切断失败。我们帮他们改用“主PLC+安全协处理器”双核架构：主核跑工艺逻辑，协处理器只干三件事——监视主核心跳、采集3路独立压力开关、直驱电磁阀。去年台风天连续晃动48小时，主PLC两次重启，协处理器全程稳如老狗，卸料零中断。

▪ 定期FMEA分析：别让“可能失效”躺在Excel里吃灰

FMEA不是安全部门交差的文档，是维修班组长晨会要翻的“故障地图”。

速捷落地法：把FMEA做成“可执行卡片”

失效模式	发生位置（例：西门子S7-1500 CPU 1516F）	现场识别特征	应急动作	下次检查时间
固件冻结	运行灯常亮但无通讯，下载报错0x8100	MPI端口无响应，Web服务器离线	断电强启→查SD卡日志→切至安全模式	每季度固件健康扫描

我们帮一家炼厂把FMEA从86页PDF，压缩成12张A5防水卡，贴在每个机柜门内侧。仪表工巡检时扫一眼，就知道“这个PLC上次升级是2023.06，该查补丁了”。

▪ 固件生命周期管理：别让PLC变成“古董操作系统”

工业界真实现状：某海上平台还在跑西门子PCS7 V7.5（2013年发布），而官方2021年起已停止所有安全更新。
速捷“固件守则”三条铁律：
🔹 不升最旧，也不追最新：选厂商当前主流支持版本（如西门子TIA Portal V18，非V20），兼顾稳定性与补丁覆盖；
🔹 每次升级必做三件事：① 备份完整项目+硬件组态 ② 在测试台全回路仿真72小时 ③ 更新FMEA卡片对应项；
🔹 建立固件台账电子表：品牌/型号/当前版本/最后一次升级日期/下次评估时间/已知漏洞编号（链接到厂商CVE公告）——我们给客户做的台账，连“哪个补丁修复了Modbus TCP缓冲区溢出”都标得清清楚楚。

💡冷知识：去年帮某页岩气田升级一批三菱Q系列PLC，发现其中3台固件版本为2016年，而厂商早在2020年就发布了修复“时钟漂移致定时器失准”的补丁——那批井口计量误差，根源不在传感器，而在PLC自己“走慢了37秒/天”。

3.2 智能诊断：让数据自己开口说话，而不是等它彻底失声

诊断不是等HMI变黑才开始，而是在CPU温度升高0.8℃、扫描周期延长12ms、Modbus重传次数突增5倍时，就拉响第一声哨音。

▪ 基于OPC UA数据流的异常模式识别：把“沉默的多数”变成预警信号

传统做法：看报警画面——但锁死前，90%的异常根本不上报警，因为报警系统自己就是受害者。
速捷轻量级方案：
✅ 在边缘网关部署轻量OPC UA订阅客户端（我们用开源Eclipse Milo定制），实时抓取PLC底层状态字：
- CycleTimeMax（最大扫描周期）
- DiagnosticBufferCount（诊断缓冲区未读条目）
- ModuleStatus（IO模块在线/离线/错误）
  ✅ 用滑动窗口算法计算30分钟基线，当任一参数偏离均值±3σ持续5分钟，自动推送企业微信消息：“XX站PLC_01：扫描周期异常波动，建议检查程序循环或IO负载”。

📊效果对比：某油田集输站上线后，首次捕获到“西门子ET200SP远程IO站间歇性脱网”——现象是每47分钟丢1帧数据，肉眼不可察，但OPC UA流里清晰可见脉冲式ModuleStatus=0x0004（模块初始化中）。查实为光纤熔接点微弯衰减，赶在完全中断前更换光缆，避免一次锁死。

▪ 边缘计算预警：不上传云，就在本地“掐苗头”

别迷信“上云诊断”——海上平台带宽512Kbps，传个视频都卡，哪来流量喂AI模型？
我们的边缘盒子（基于树莓派CM4工业版）干三件事：
① 协议翻译：把Modbus RTU/ASCII转成统一JSON流；
② 规则引擎：内置200+条工业场景规则（例：“若PLC运行灯亮但Ethernet端口RX=0，且Ping不通网关→判定为网卡驱动异常”）；
③ 本地缓存：断网时数据存SD卡，恢复后自动补传，绝不丢一秒原始数据。

🌊真实反馈：渤海某平台工程师说：“以前锁死都是‘啪’一下全黑，现在是‘嘀’一声微信提醒，接着屏幕右下角弹个小窗：‘检测到CPU利用率连续10分钟＞95%，建议检查FB块嵌套深度’——比我师傅盯表还准。”

3.3 应急响应标准化：锁死不是终点，是启动预案的起点

很多客户问：“你们最快多久修好？”
我们反问：“您现场有分级解锁流程图吗？有硬件旁路接线图吗？操作员上周练过人机协同复位吗？”
——快，从来不是靠手速，而是靠肌肉记忆。

▪ 分级解锁流程：按“锁死程度”精准用药，不搞一刀切

级别	特征	响应主体	标准动作（速捷提供模板）
L1 软锁	HMI黑屏但PLC运行灯亮，能Ping通IP	当班仪表工	执行《HMI强制重启checklist》：查电源→查DP总线终端电阻→用TIA Portal在线监控确认PLC状态→安全模式下载最小画面
L2 半锁	PLC运行灯灭/闪烁，但IO模块有响应	班组长+速捷远程支持	启动《PLC安全模式恢复流程》：断电→短接BOOT引脚→进入固件恢复模式→加载备份固件→逐模块上电验证
L3 全锁	所有指示灯灭，无任何响应	速捷工程师现场+客户设备主管	启用《硬件旁路应急预案》：启用硬接线安全回路→隔离故障段→调用速捷云端解密库匹配型号→4小时内提供可运行最小逻辑包

📄我们交付的不只是服务，是整套可落地的应急包：含彩色流程图（A3防水塑封）、二维码扫码看操作视频、甚至附带“旁路接线胶带颜色编码表”（红=24V，蓝=0V，黄=信号）——让老师傅和新员工，都能照着干对。

▪ 硬件旁路预案：当软件靠不住，让铜线说话

不是所有锁死都要等程序恢复。关键安全回路，必须有“绕过大脑，直连手脚”的能力。
速捷标准配置：
✅ 每套控制系统交付时，同步提供《硬接线旁路原理图》（含端子号、线径、保险规格）；
✅ 配套1套工业级旁路端子排（带LED状态指示、自锁压接端子）；
✅ 每季度联合客户做1次“盲演”：遮住HMI，仅凭图纸和端子排，在15分钟内完成指定回路手动投运。

▪ 人机协同复位操作规范：把“慌乱点击”变成“条件反射”

我们给客户编写的《复位五步法》，印在操作台垫板上：
1️⃣ 停：确认无高压/高温/易燃介质泄漏（先保人）
2️⃣ 查：看PLC状态灯组合（西门子RUN/STOP/ERROR三灯含义速查表）
3️⃣ 切：断开非必要模块供电（留CPU+关键IO）
4️⃣ 试：用笔记本直连CPU，尝试在线监控（不下载！）
5️⃣ 报：微信发送当前状态截图+速捷24h专线，我们秒判是否需发工程师
