各位纸箱厂的老铁、产线扛把子、深夜被电话叫醒的电气工程师——
是不是又在凌晨三点盯着那台纹丝不动的纸箱机，手握螺丝刀，眼神空洞，内心OS：
> “它昨天还好好的……就差一包烟的时间，怎么就‘装死’了？”
别慌。速捷工控（晋江速捷自动化科技有限公司）干这行快七年了，修过比你家仓库还高的故障案例堆，也陪比亚迪、恒安纸业、中国烟草的老师傅们熬过无数个“开不了机”的清晨。我们深知：90%的纸箱机罢工，其实连PLC都没机会背锅——它压根儿还没通上电呢！
所以，请先放下万用表，关掉焦虑，跟我们做一套「无痛诊断体操」——专治各种“一按启动键，世界就静音”。
1.1 确认基础供电状态：不是机器病了，是它饿了
你以为它在耍脾气？不，它可能正躺在黑暗里，默默数着没电的秒数。
✅ 第一步：摸一摸，测一测，别光看
- 检查总电源开关是否“偷偷休假”（有些开关带锁扣，一碰就跳闸，自己都不知道）；
- 找到配电柜里的主断路器——不是那个贴着“禁止合闸”标签的，是真正管纸箱机的那一路（建议用记号笔标个“我的命脉”，下次一眼认出）；
- 插座？别信它长得像通电的样子！拿验电笔/万用表实测L-N电压（380V±10%才算及格），顺手看看N-PE有没有异常压差——很多“黑屏”真相，其实是零线虚接，像喝了一半的奶茶，看着满，其实只剩糖水。
💡 小剧场：去年泉州某包装厂，整条线瘫痪两小时，最后发现——工人打扫时把插排从墙上拔下来了，又顺手塞回插座孔里……但没推到底。验电笔一照：亮一半，灭一半。机器：“我努力过了，真的。”
1.2 急停按钮：纸箱机界的“一键静音键”，常被误按成“永久休眠键”
急停按钮不是装饰品，是工业界最硬核的“暂停人生”装置。但它有个坏习惯：按下容易，复位难，且不爱提醒你它还卡着。
✅ 第二步：绕机一圈，专找红色蘑菇头
- 不只操作台上有！进料口、收料架、安全门侧、甚至维修踏板下方——都可能藏着一枚“沉默杀手”；
- 别光看它凸不凸，要用力旋一下！多数急停是“旋转复位型”，按下去只是触发，得顺时针拧半圈才能弹回（逆时针？那是锁死模式，慎试）；
- 如果按钮带指示灯，熄灭≠复位成功——有些型号复位后需长按2秒才亮灯，否则它只是“假装在线”。
⚠️ 温馨提示：曾有客户连续三天重启失败，最后发现——急停按钮被胶带缠了三层，说是“防误碰”，结果防住了全厂开工。

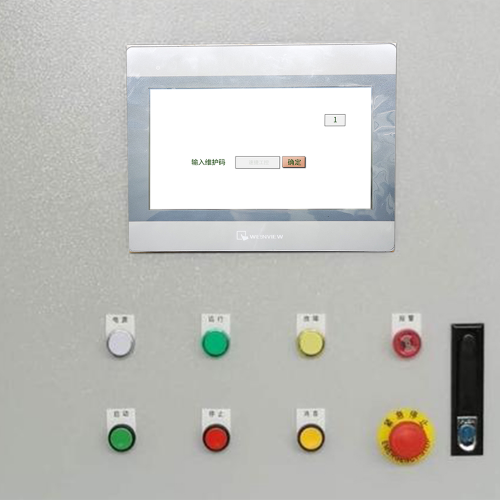

1.3 观察人机界面（HMI）：黑屏不是终点，是线索发射站
HMI就像纸箱机的“脸”。它不说话，但眼神会告密。
✅ 第三步：盯住屏幕，读它的微表情
| 现象 | 可能真相 | 速捷小抄 |
|--------|-----------|------------|
| 完全黑屏，背光都不亮 | 供电中断 / HMI电源模块炸了 / 内部保险丝熔断 | 先测HMI端子24V输入，再查DC-DC转换板（别急着换整机，我们修过5块钱的保险丝救活一台昆仑通态） |
| 有背光，无画面，或雪花噪点 | 屏幕排线松脱 / LVDS信号线受潮氧化 / 显存芯片虚焊 | 拔插三次排线，用橡皮擦轻擦金手指——老电工的玄学，但真有效 |
| 显示报警代码（如E07、ALM-12） | 别百度！先翻设备手册附录页——同一串数字，在不同品牌HMI里可能是“缺气压”or“伺服未使能” | 我们整理了20+主流纸箱机品牌的故障代码速查表（含新代、维宏、西门子HMI），扫码免费领电子版 👇 |
| 屏幕花屏+触控失灵 | 程序跑飞 / Flash存储损坏 / 或……有人用指甲狂戳屏幕导致电容层破裂 | 这种情况，大概率需要解密重刷固件——别担心，我们支持全品牌HMI解密与程序恢复，连停产十年的老屏都能“唤醒记忆” |
📌 速捷冷知识：有台12年老纸箱机，HMI黑屏三年，客户当纪念品摆车间。我们拆开一看——电池漏液腐蚀主板，但Flash芯片完好。清污、飞线、重烧程序，开机那一刻，操作员说：“它比我儿子还认得我。”
下节预告：当基础排查做完，机器还是纹丝不动？恭喜，你已成功晋级——进入「核心系统级故障分析」副本。那里没有蘑菇头，只有PLC的沉默、变频器的怒吼，和一条可能正在悄悄断开的安全回路……
（悄悄说：如果你此刻正站在纸箱机前，手里捏着刚测完的万用表，欢迎微信搜【速捷工控】，发张HMI照片+设备品牌型号，我们免费帮你初筛——毕竟，让机器早点复工，比写这篇文章重要多了 😉）
——晋江速捷自动化科技有限公司｜扎根泉州·服务全国｜修得了PLC，也聊得懂老板的KPI
各位纸箱厂的老友、产线上的“电路福尔摩斯”、以及那位刚把急停按钮拧了三圈却听见伺服器“嘀”一声冷笑的老师傅——
恭喜！你已顺利通过「开机前灵魂三问」考核，成功解锁高阶副本：核心系统级故障分析。
这时候，机器不是“没电”，也不是“装死”，而是进入了某种工业级的哲学状态：
> “我能听见你按启动键，但我选择不回应——因为我的逻辑还没加载完，或者……我的安全回路正在怀疑人生。”
别急，速捷工控（晋江速捷自动化科技有限公司）干这行七年，修过上万台自动化设备，见过PLC程序凭空蒸发、变频器报错像写诗、安全继电器半夜自己断开……我们不靠玄学，靠逻辑树+经验包+一点点反向工程的浪漫。下面，咱们一层层剥开纸箱机的“操作系统”，看看它到底卡在哪一行代码、哪一根线、哪一个被忽略的“安全契约”。
2.1 控制系统问题：PLC不是罢工，是失忆、失联，或干脆在演默剧
PLC是纸箱机的大脑。但它不像人脑会喊“我累了”，它只会安静地黑屏、停扫、不响应——连报错都懒得给你一个字节。
🔍 典型症状 & 速捷式拆解思路：
- PLC电源灯亮，但RUN灯不亮 / 闪烁 / 红灯狂闪
→ 不是坏了，是“拒绝上岗”。常见原因：
▪️ 程序丢失（断电+电池耗尽+突然掉电=PLC记忆清零）；
▪️ 硬件看门狗触发（某输入点持续异常，PLC自动停机保护）；
▪️ 内部存储器损坏（尤其老款西门子S7-200、三菱FX系列，Flash寿命到了，就像手机用了八年还硬撑）。
✅ 速捷实操建议：
- 先用编程电缆连上，读取PLC状态页（哪怕程序没了，也能看到I/O扫描是否正常）；
- 若程序完全空白？别慌——我们支持全品牌PLC解密与程序恢复，包括停产多年的安川MP2300、海为HTL系列，甚至能根据设备动作反推梯形图逻辑（比如：“收料推板动了3次就停，那这段程序大概率在判断堆高传感器信号”）。
- PLC RUN灯正常，但输出点无动作（Q0.0不吸合接触器）
→ 大脑在线，但嘴哑了。排查路径：
▪️ 查输出模块供电（24V是否送到端子？常被忽略的“模块背面小保险”炸了）；
▪️ 测输出点电压（有电≠有效——万用表测的是直流，而接触器线圈要足够电流驱动）；
▪️ 检查程序中是否有“互锁条件未满足”（比如气压未到0.5MPa，程序死守逻辑不放行）。
💡 速捷冷提示：去年帮晋江一家彩盒厂抢修，PLC一切正常，就是主电机不转。最后发现——程序里一句IF 堆垛计数 > 999 THEN STOP没被注释掉，而客户上周刚把计数器手动清零失败……PLC默默执行了十年前写的“退休条款”。
2.2 驱动与执行单元故障：不是不想动，是动不了，或动得太激动
纸箱机的肌肉系统——主电机、伺服轴、气动执行器，它们不讲道理，只讲信号和能量。一旦出问题，往往自带BGM：
> “嗡——（接触器欲吸未吸）”
> “嘀嘀嘀——（伺服报警红灯呼吸灯）”
> “噗——（气缸慢动作，像熬夜加班的你）”
🔧 重点盯防三类“暴脾气选手”：
- 主电机接触器不吸合
→ 表面是接触器问题，实则九成是上游“不给指令”。检查：
▪️ PLC输出点是否真有信号（用LED试电笔测端子，别信指示灯）；
▪️ 接触器线圈电压是否达标（24V控制？380V自保持？接错一相，它宁愿沉默）；
▪️ 热继电器是否跳闸未复位（有些带手动/自动切换，复位后还得等30秒冷却）。
变频器报OC（过流）、UV（欠压）、OL（过载）
→ 它不是在骂你，是在求救。常见真相：
▪️ OC：机械卡死（纸板堵在折痕轮里，电机堵转）+ 变频器参数加速时间太短；
▪️ UV：前端整流桥虚焊 / 直流母线电容老化（尤其南方潮湿环境，三年以上设备必查）；
▪️ OL：负载突变 + 未启用“转矩提升”功能，或编码器信号干扰导致误判。
✅ 速捷服务贴士：我们提供变频器深度检测与参数迁移服务——换新机？先备份旧参数！很多客户换了同型号变频器，结果因“载波频率”差2kHz，整条线抖得像KTV麦霸。伺服驱动器脱机（AL.30 / Err16 / “红灯心跳”）
→ 最让老师傅头皮发麻的状况。别急着换驱动器，先问三句：
▪️ 编码器线插紧了吗？（松动1mm，伺服就宣布“失去自我”）；
▪️ 使能信号来了吗？（PLC输出+中间继电器+安全门信号，三重门禁缺一不可）；
▪️ 刚才有没有撞过限位？（硬限位触发后，部分品牌需手动清除报警+断电重启）。
🌟 独家能力说明：速捷支持全品牌伺服驱动器故障诊断与固件修复，含新代、台达、汇川、安川、松下等。曾帮莆田一家纸箱厂，用逻辑分析仪抓取CANopen通讯帧，定位到是HMI下发的“位置偏移量”溢出导致驱动器自锁——不是硬件坏，是软件写错了小数点。
2.3 安全回路中断：纸箱机的“道德底线”，一断，全员静音
这是最容易被忽视、也最不该被绕过的环节。
安全回路不是“多此一举”，它是整台设备的宪法级协议：只要它说“不”，PLC、变频器、伺服、气阀——统统闭嘴，连蜂鸣器都不许响。
🛑 安全回路常见断裂点（请带着敬畏之心逐项检查）：
| 位置 | 隐形杀手 | 速捷排查口诀 |
|--------|------------|----------------|
| 安全光幕 | 镜头蒙灰 / 对射偏移 / 连接器氧化 / 抗干扰接地失效 | 用手掌快速横切光幕区——听“嘀”声是否连续？无反应？先擦镜头，再查24V供电是否跌至20V以下 |
| 防护门开关（带钥匙锁/铰链式） | 触点磨损（通电不导通）、微动开关卡滞、接线端子锈蚀 | 用万用表二极管档测通断，别信“咔嗒声”——有些开关声音响，实际已接触不良 |
| 急停串联链路 | 某个急停按钮内部触点烧蚀（外表完好，内里开路）、接线端子螺丝松动（震动导致间歇断开） | 全链路电阻测量法：从第一个急停进线→最后一个出线，阻值应＜1Ω；超值？分段隔离查 |
| 安全继电器（如PNOZ、STO模块） | 线圈电压不足 / 复位按钮未触发 / 内部诊断回路自检失败 | 观察继电器状态LED：RUN绿灯亮≠输出OK，必须确认OSSD输出端有24V脉冲信号 |
💡 真实案例补刀：福州某食品包装厂，纸箱机每天早8点准时瘫痪，下午自动恢复。查了三天，最后发现——安全继电器安装在配电柜顶部，正对空调出风口。低温冷凝水日积月累，导致继电器底座PCB受潮漏电，晨间湿度最高时触发自保。换位置+加防潮盒，从此早八点再没“闹钟”。
划重点总结：
✅ PLC无响应 ≠ 必须换CPU——可能是程序丢了、电池废了、或某处隐性互锁没解开；
✅ 电机不动 ≠ 接触器坏了——先确认“大脑有没有发令”，再查“肌肉有没有收到”；
✅ 安全回路断 ≠ 设备有病——它只是在认真履行“生命至上”的出厂设定。
下节预告：你以为修好了就能开机？不，真正的高手，都在开机前就预防下一次故障。
我们将奉上《纸箱机开机前10分钟标准化清单》《软故障一键复苏指南》，以及——
一份能让你少打三次售后电话的「关键备件黄金清单」（含哪些板子该囤两块，哪些密码该现在就抄下来）。
（温馨提示：如果你正对着一台“逻辑在线但拒绝动作”的纸箱机发呆，欢迎微信搜【速捷工控】，发送设备品牌+PLC型号+当前现象，我们免费帮你画出故障逻辑树——毕竟，让产线跑起来，是我们比写SOP还认真的事 😉）
——晋江速捷自动化科技有限公司｜扎根泉州·服务全国｜修得了PLC，也聊得懂老板的KPI
各位纸箱厂的“早八守护神”、凌晨三点还在配电柜前和PLC对视的夜班兄弟、以及那位把万用表当护身符天天揣兜里的老师傅——
恭喜！你已成功穿越「故障现象迷雾阵」+「核心系统逻辑丛林」，抵达本次通关终极关卡：
不是修完就完事，而是让机器修得少、停得短、活得久。
说白了：
> 预防性维护，是给设备做年度体检；
> 应急恢复，是给产线配了个随叫随到的“工业急救包”。
而速捷工控（晋江速捷自动化科技有限公司）干这行七年，服务过比亚迪、中国烟草、恒安纸业等上万家制造企业，总结出一条血泪经验：
> 90%的“突然开不了机”，其实早在上周三的气压表读数里就写了预告片；
> 剩下10%，是我们连夜开车送备件+现场重载参数时，顺便帮你把HMI密码改成了“12345678”——以防下次又忘。
下面这份《纸箱机生存指南》，不讲大道理，只给能立刻抄进笔记本、贴在操作台边、甚至设成手机屏保的干货。
3.1 开机前标准化检查清单：10分钟，胜过3小时抢修
别笑——真有厂子靠这张表，把平均故障停机时间从47分钟压到8分钟。
不是他们设备多新，是他们把“开机”这件事，当成一次小型发射任务来准备。
✅ 【纸箱机开机前10分钟黄金清单】（建议打印塑封，挂操作台右侧）
| 时间 | 动作 | 为什么重要？ | 速捷小贴士 |
|--------|------|----------------|----------------|
| T-10min | ✅ 检查气源压力（≥0.5MPa） | 气缸无力=推板不动=整条线卡在“折痕位”；压力波动大会让伺服轴抖动如帕金森 | 别只看总管压力表！去各气动执行器前端测——有些分路过滤器积水堵了半年没排 |
| T-8min | ✅ 确认润滑状态（油雾器油位、集中润滑泵是否出油） | 干磨=轴承抱死=主传动轴半夜“砰”一声自爆 | 油雾器别调太“省”，那不是省油，是给设备买“意外险” |
| T-6min | ✅ 复位所有机械限位开关（尤其折纸/压痕/堆垛位） | 老式限位易偏移、弹簧失效、被纸屑卡住——PLC以为“还在撞墙”，死守安全逻辑不放行 | 用手轻拨+听“咔哒”声≠导通！务必用万用表二极管档实测通断 |
| T-4min | ✅ HMI重启（长按“复位键”5秒或断电30秒） | 屏幕黑、触控失灵、画面撕裂？90%是显存缓存溢出，不是屏坏了 | 昆仑通态/威纶屏重启后，记得进“系统设置→时间校准”，否则报警记录时间全乱套 |
| T-2min | ✅ PLC冷启动（断主电源→等10秒→再上电） | 清除临时寄存器、重置看门狗、刷新I/O映射——比“热重启”更彻底 | 西门子S7-1200冷启后，务必进TIA Portal看“诊断缓冲区”，那里藏着没报出来的“亚健康”警告 |
| T-0min | ✅ 快速扫一眼安全回路LED（光幕、防护门、急停链） | 所有绿灯亮≠安全回路OK！必须确认安全继电器OSSD输出端有脉冲电压 | PNOZ安全模块若RUN灯绿但OUT灯灭——别急换，先查“复位按钮是否弹出不到位” |
📌 速捷真实数据：泉州一家年产2亿个纸箱的老厂，推行此清单后：
→ 急停类故障下降63%；
→ 因气压不足导致的堆垛错位减少81%；
→ 最惊喜的是：维修工抱怨“重复修同一台机”的次数，直接归零——因为很多问题，根本没机会发生。
3.2 常见软故障处理指南：不用拆机、不换板子、5分钟满血复活
所谓“软故障”，就是设备硬件完好，但软件逻辑、参数配置或通讯状态出了点小情绪。
它们不致命，但很烦人——像你手机APP闪退，重启就行，可产线等不起。
🔧 速捷整理的「软故障一键复苏口诀」（背下来，比背乘法表还实用）：
| 故障现象 | 速捷三步走 | 关键细节 |
|------------|--------------|------------|
| HMI黑屏/花屏/触控无反应 | ① 断电30秒 → ② 拔插通信线（RS485两端都拔再插） → ③ 进HMI系统设置→恢复出厂参数（非格式化！） | ⚠️ 昆仑通态MCGS屏慎用“格式化”，会清空所有工程文件；威纶EB8000系列则建议先备份“ScreenData.bin”再操作 |
| PLC RUN灯亮但输出无动作 | ① 用编程电缆连PLC→读“诊断缓冲区” → ② 查是否有“STOP原因：外部强制” → ③ 进“监控表”手动写入Q0.0=1，看接触器是否吸合 | 💡 很多时候不是程序错，是某工程师上周调试时“强制了Q0.0=0”忘了取消……PLC忠实地执行了“假命令” |
| 变频器频繁报OC（过流）但电机空载正常 | ① 进参数P00.00（运行模式）→设为“V/F控制” → ② 调P01.01（加速时间）至15s → ③ 按“RUN”键空载试转，听异响 | 🌟 小技巧：把加速时间拉长，本质是给机械“热身时间”——纸板卡在轮隙里？它会自己慢慢挤出来，而不是硬顶触发保护 |
| 伺服轴一上电就报警AL.30（编码器通信异常） | ① 拔掉编码器线→用酒精棉签擦插针 → ② 换一根屏蔽双绞线重接（勿用普通网线！） → ③ 断电→长按驱动器RESET键10秒→上电 | ✅ 安川SGDV/松下A6系列特别吃“接地质量”，编码器线屏蔽层必须单端接地（驱动器侧），另一端悬空！ |
🎯 特别提醒：
> 所有“参数重载”操作前，请务必确认：
> - 你手上的参数文件，是这台设备最后一次稳定运行时备份的版本（不是网上下载的通用模板）；
> - HMI与PLC的通讯协议、站号、波特率必须完全一致（曾有客户把昆仑通态HMI的波特率设成19200，PLC却设成9600——俩人用不同方言吵架，谁也听不懂谁）。
3.3 关键备件储备建议 & 技术支持对接路径：把“救命电话”变成“微信秒回”
备件不是囤得越多越好，而是在最痛的停机时刻，刚好有那一块板子在抽屉里躺着等你。
📦 速捷推荐「纸箱机黄金备件三件套」（按停机损失倒推，不是按价格）：
| 备件类型 | 推荐品牌/型号（常见纸箱机配套） | 储备数量 | 为什么必须囤？ |
|------------|-----------------------------------|------------|------------------|
| PLC电池模块 | 西门子6ES7214-1AG40-0XB0（S7-1200）、三菱BAT-AAA（FX3U） | ≥2块/台 | 电池一耗尽，断电即丢程序——你花3小时重写逻辑，不如它撑过一个周末 |
| HMI通信线缆 | 威纶MT8071iE专用RS485线（带终端电阻）、昆仑通态TPC7062K屏蔽线 | ≥3根/车间 | 线缆弯折处易断芯，外表完好内里开路——测电压正常，通讯就是不通，急死人 |
| 安全继电器底座 | PNOZ X1 24VDC（含OSSD输出）、STO模块专用底座 | ≥1套/产线 | 底座端子氧化、弹簧片疲劳，比继电器本体坏得还勤快——换底座比换整个模块快5倍 |
📞 技术支持，我们拒绝“等电话打回来”：
- 微信直联：搜【速捷工控】公众号 → 后台发送“纸箱机+品牌+型号+现象”，技术工程师15分钟内语音回电；
- 远程协助：支持TeamViewer/向日葵，我们能看见你的HMI画面、PLC状态页，甚至帮你点“下载程序”按钮；
- 故障代码速查包：关注公众号，回复关键词【纸箱机代码】，免费获取：
▪️ 新代、宝元、广数数控系统报警释义（含解锁步骤）；
▪️ 西门子S7-1200/S7-1500 STOP原因速查表（中英双语）；
▪️ 昆仑通态MCGS常见HMI黑屏/白屏/触控失效解决方案PDF（含截图指引）。
💡 最后送一句速捷老司机箴言：
> “最好的维修，是让故障没机会发生；
> 最快的恢复，是你还没开口，我们已带着备件站在你车间门口。”
>
> ——晋江速捷自动化科技有限公司｜2017年扎根泉州，服务全国超10000家制造企业｜
> 修得了PLC，解得了密码，写得了程序，也记得帮你把急停按钮拧回原位 😉
（下节预告：你以为这就完了？不——我们还偷偷给你准备了一份《纸箱机故障代码口袋手册》电子版，扫码即领，含20+主流品牌速查索引。毕竟，让老师傅少跑一趟配电柜，比写一万字SOP都实在。）
