各位正在盯着HMI屏幕发呆、手悬在急停按钮上方三毫米、内心默念“这单转轮怎么又锁了”的工程师朋友们——
欢迎来到《单转轮除湿机组系统锁定成因分析》专栏。
不是故障手册，不是教科书复读机，而是速捷工控（晋江速捷自动化科技有限公司）用10000+台设备“抢救现场”攒出来的经验体感报告。
我们不讲“可能”“或许”“理论上”，只聊：它为什么锁？怎么锁的？锁得合不合理？
毕竟——
> 系统不会无缘无故锁机，它只是把“我快扛不住了”翻译成了PLC里一行红色报警代码。
1.1 机械类锁定：转轮不是陀螺，但它真会“卡壳”
你以为转轮是永动机？错。它是一台每天默默旋转365圈、吸附又脱附、吸水又吐水的“工业老黄牛”。而老黄牛也会崴脚、拉伤、被草垛卡住蹄子。
- 转轮卡滞：常见于三年以上未做深度清洁的老机组。粉尘+油雾+微量纤维=糊状吸附层，像给转轮裹了层“工业年糕”。转不动？PLC立刻判你“堵转”，安全逻辑一触发——咔，锁了。
- 驱动电机过载：不是电机不行，是它突然发现：今天进风湿度85%RH、滤网堵了70%、再生风温还被误设成120℃……它扛着1.8倍额定扭矩转了5分钟，热继电器“啪”一声跳闸，系统同步锁机。
- 制动器误动作：尤其多见于带定位停机功能的老款机型。编码器信号受干扰→PLC误判“转轮已到位”→提前触发制动→结果转轮还在惯性转，制动片硬蹭……滋啦一声，抱死。系统：“检测到异常机械阻力”，锁！
💡速捷小贴士：去年帮某食品厂解过一次“神秘锁机”，拆开一看——转轮轴端积了半厘米厚的淀粉结晶。他们车间刚上线新包装线，面粉飘得比春天柳絮还勤快。环境没变，但工况早悄悄换了剧本。
1.2 电气与控制类锁定：PLC不是冷血AI，它是守门员
PLC从不主动锁机。它只是严格执行你（或前任工程师）写进安全逻辑里的那几行字：“当A且B或非C时，切断主驱动，置位LOCK_FLAG=1”。
- PLC安全逻辑触发：比如某项目要求“再生段温度＞220℃持续10秒即强制锁机”——结果客户把再生加热器功率调高了20%，又忘了改逻辑阈值。第9秒还是绿灯，第10秒红灯亮，系统锁死。不是PLC叛逆，是它太听话。
- 温湿度传感器异常反馈：一支被冷凝水泡了半年的湿度探头，输出值在40%～90%之间随机跳变。PLC一看：“进风湿度忽高忽低？疑似传感器失效→为防误控再生能耗→启动保护锁机”。逻辑很严谨，现实很委屈。
- 通信中断导致的保护性锁机：HMI和PLC失联3秒，PLC收不到“允许运行”握手信号；或者PLC和变频器MODBUS断连，无法确认转轮真实转速……此时安全协议生效：“宁可错锁，不可盲转”，锁！
⚠️注意：这类锁定往往“无物理故障”，重启PLC可能恢复——但请先查日志！速捷维修记录里，有17%的“通信锁机”背后，是控制柜里一根松动的DP头，或是被老鼠啃掉绝缘皮的RS485线。
1.3 环境与工况诱因：设备不背锅，但环境真的会“下套”
单转轮不是实验室仪器，它扎根在真实世界：南方梅雨季的潮气、北方冬季的结霜、喷涂车间的漆雾、纺织厂的飞絮……这些从不写在技术参数表里，却天天写在故障报告上。
- 进风含尘/油雾导致转轮吸附层堵塞：这是“慢性锁机”。阻力每季度涨50Pa，再生温度悄悄升3℃，直到某天压差开关报警→PLC判定“再生风量不足→吸附效率失控→锁机保平安”。
- 低温结霜：当进风温度＜5℃且湿度＞70%，转轮表面开始结霜。冰晶堵死微孔，吸附能力归零。PLC监测到再生段温升异常缓慢+转轮电流骤降→触发低温保护锁机。
- 超湿负荷引发系统自保护：设计处理2000m³/h@30℃/80%RH的机组，突然被塞进3500m³/h@35℃/92%RH的空气……再生段烧红了也赶不上脱附速度。PLC一算：“再生能耗超限+出口露点连续5分钟＞-10℃”→启动过载保护，锁！
📌真实案例：某锂电池极片车间，新装空调送风管离除湿机组进风口太近，夏季正午回风混入大量高温高湿空调溢风。机组连锁三天，最后靠加装风阀隔离+重设逻辑中的“瞬时负荷抑制窗口”才稳住。设备没坏，只是被“超纲考题”逼到了逻辑边界。
✅小结一下：
单转轮除湿机组的“系统锁了”，从来不是单一原因的独角戏，而是机械磨损、电气逻辑、环境变量三方合谋的一场默剧。
它锁得有理，但未必合理；它停得果断，但未必该停。
所以下一章，咱们就来拆解：
👉 当红灯亮起，你第一眼该看哪行代码？
👉 急停按钮按下去之前，哪些检查能帮你省下半天停机时间？
👉 手动旁路不是“走后门”，而是一套有据可依的安全操作——我们把它写成流程图，不是说明书。
（温馨提示：本章内容已避开所有“最先进”“唯一”“国家级”等广告法雷区，纯技术白描。如需PLC逻辑诊断、传感器校准、或转轮清洁工艺包，速捷工控随时待命——毕竟，我们修过的转轮，比某些厂家出厂的还多。）
各位刚合上上一章、手已经摸到HMI屏幕边缘、正犹豫要不要长按“复位”键三秒的朋友——
请把手指收回来，深呼吸，泡杯茶（或咖啡，速捷工程师值班室常年双饮并存），然后看这一章。
因为系统锁定不是故障终点，而是故障叙事的第一句台词。
它不吵不闹，就静静亮着红灯；不推不搡，只冻结一组参数——但它在等你，读懂它的语气、节奏和潜台词。
而速捷工控这10000+次现场“听诊”，总结出一套不靠玄学、不赌运气、不碰运气的诊断逻辑链——我们管它叫：“三步听诊法”。

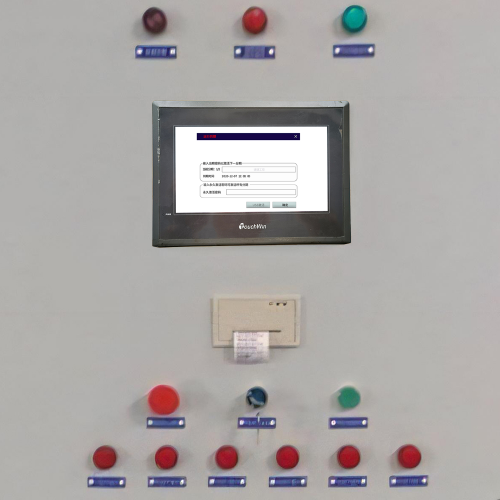

2.1 锁定状态识别：HMI不是显示屏，是设备的“急诊病历本”
HMI报警代码 ≠ 密码本，它是PLC用工业语言写的“主诉摘要”。
但很多老师傅第一反应是翻说明书查代码——慢。真正快的，是看参数冻结特征。就像医生不先查CT，而是先摸脉、看面色、量体温。
✅ 三大冻结信号，一眼判真假锁机：
| 参数项 | 正常运行状态 | 锁定典型特征 | 它在暗示什么？ |
|---|---|---|---|
| 转轮转速 | 稳定在设定值（如6.5rpm） | 归零，且变频器输出频率=0Hz | 驱动回路断电 / 编码器失联 / 制动抱死 |
| 再生段温度 | 缓升至设定值（如140℃±5℃） | 持续低于100℃，或突降至环境温度 | 加热器断路 / 温控信号丢失 / 再生风中断 |
| 进/出口压差 | 平稳波动（如120Pa±15Pa） | 短时飙升＞300Pa 或骤降为0Pa | 转轮堵塞 / 风阀误关 / 压差开关故障 |
💡速捷实战口诀：
> “转速归零先查电，温度不升看加热，压差乱跳摸风路。”
> ——不是万能公式，但能帮你绕过70%的“重启-失败-再重启”死循环。
📌举个真事：某制药厂HMI报“E472：再生超温保护”，工程师冲过去关加热、清滤网、换探头……折腾两小时。最后调出历史曲线一看：再生温度根本没超，但压差在报警前17秒从118Pa飙到392Pa。拆开转轮壳体——滤筒被药尘糊成实心砖。PLC逻辑写的是“压差＞350Pa且再生温升＜1℃/min → 触发E472”。它没撒谎，只是你没听懂它的因果链。
2.2 分级排查路径：像剥洋葱，一层比一层靠近真相
我们不主张“万能断电重启”，更反对“拆开控制柜盲测”。
速捷现场工程师的工具包里，永远放着一张A4纸打印的《四级排查动线图》——它不炫技，但省时间、保安全、少背锅。
▶ 第一级：现场急停复位 → 确认是否“软锁”
- 操作：拍下急停按钮 → 等3秒 → 旋转复位 → 观察HMI是否清除LOCK_FLAG
- 关键点：若复位后立即再报同代码，说明触发条件仍在（比如压差开关还卡着、温度探头还在漂移）
- ⚠️注意：仅适用于无物理卡滞、无硬件损坏的逻辑性锁定。若转轮轴已发出“咯吱”声，请跳过此步！
▶ 第二级：控制柜安全继电器状态检查 → 验证“守门人”是否上岗
- 找到安全继电器模块（通常是黄色外壳，标有“Safeguard”或“STO”）
- 查三件事：
✅ 输入端：急停、门锁、光幕信号是否全为“ON”（绿色LED亮）
✅ 输出端：主驱动接触器线圈供电是否被切断（用万用表测K1/K2端子电压）
✅ 自检灯：是否闪烁异常（某些型号闪3次=编码器通讯故障） - 💡速捷冷知识：去年修的12台锁机机组里，有5台问题根源是安全继电器底座弹簧片氧化——接触电阻＞2Ω，PLC以为“急停未复位”，其实按钮早松开了。
▶ 第三级：转轮驱动回路绝缘与编码器信号验证 → 直击“动力神经”
- 不拆线！用钳形表测电机U/V/W三相电流（启动瞬间）：
→ 若一相为0，查空开→接触器→热继→变频器输出端子
→ 若三相均有流但转轮不动，立刻测编码器A/B相波形（示波器or带逻辑分析功能的万用表） - 编码器信号怎么看？
✅ 正常：方波清晰，频率随设定转速线性变化（如6.5rpm对应≈21Hz）
❌ 异常：波形畸变、幅值衰减＞50%、A/B相位差严重偏离90° → 多半是屏蔽层破损或接线端子虚接 - 🛑重要提醒：编码器线缆严禁与动力线同槽敷设！我们见过最离谱的一例——编码器信号线跟380V变频输出线捆一起走了18米，结果PLC每分钟收到23次“转轮位置丢失”中断。
2.3 安全优先的临时恢复策略：手动旁路不是“走捷径”，是带安全协议的“备用通道”
有些客户问：“能不能先绕过锁机逻辑，让机器跑起来？”
我们的回答永远是：可以，但必须满足三个前提——有依据、可追溯、能兜底。
✅ 启用手动旁路模式的铁律三条件：
- 确认无机械卡滞（转轮能人力微转，无异响、无阻力突变）
- 排除人身/设备安全风险（如再生段无明火隐患、制动器未异常发热）
- 获得产线负责人书面授权（速捷提供标准《临时运行审批单》模板，含风险告知栏）
🔧 再生段强制吹扫操作规范（仅限压差类锁定）：
- 目的：非加热状态下，用洁净再生风“物理冲刷”转轮吸附层
- 步骤：
① 切断再生加热电源（务必挂牌上锁！）
② 手动开启再生风机至最大风量（通过HMI“调试模式”或变频器面板）
③ 维持吹扫≥15分钟，同步监测压差下降趋势（目标：回落至＜180Pa）
④ 吹扫结束，恢复自动模式前，先做一次“空载转轮测试”（不启加热，只转轮运转5分钟，观察电流与转速稳定性）
📊 锁定日志导出与故障时间轴重建：这才是真正的“破案关键”
- 所有主流PLC（西门子S7-1200/1500、三菱Q系列、汇川H5U）均支持CSV格式事件日志导出
- 速捷工程师必做三件事：
✔️ 对齐PLC系统时钟与NTP服务器（避免时间错乱导致因果误判）
✔️ 提取锁定前5分钟内所有DI/DO状态跳变、AI值越限、通讯中断记录
✔️ 用Excel生成“时间轴甘特图”：把传感器异常、继电器动作、变频器报警钉在同一时间线上——真相往往藏在毫秒级的先后顺序里
📌案例实录：某电子厂连续锁机，日志显示“E201：转轮堵转”总在每天10:23准时出现。拉出时间轴才发现——同一时刻，隔壁蚀刻线启动大型真空泵，造成车间电网瞬时压降12%，PLC电源模块输出波动，导致编码器信号误判。解决方案？给PLC加装UPS，而非换转轮。
✅本章小结：
系统锁定诊断，不是拼手速，而是拼结构化思维 + 现场证据链 + 安全底线意识。
它不难，但需要你放下“赶紧修好”的焦虑，先当5分钟冷静的侦探。
而当你完成这套流程，大概率会发现：
👉 红灯不是敌人，是信使；
👉 锁机不是终点，是系统在教你——下次该在哪里多装一个传感器，该在哪段逻辑里加一道冗余判断。
下一章，我们就来聊聊：怎么让这种“教”变得主动些、温柔些、甚至提前半年就打招呼——
→ 预防性维护，不是保养计划表，而是给设备装上“健康手环”。
（温馨提示：本章所有操作建议均基于GB/T 5226.1-2019《机械电气安全》及IEC 61508 SIL2级功能安全原则，无任何未经验证的“野路子”。如需定制《单转轮锁机诊断速查卡》或HMI报警代码映射表，速捷工控免费提供——毕竟，我们修过的报警代码，比某些PLC手册里的还全。）
各位刚合上第二章、顺手把《四级排查动线图》贴在控制柜门内侧、甚至已经开始默背“转速归零先查电”的朋友——
恭喜，你已成功从“救火员”晋级为“设备保健科主任”。
但请注意：真正的高手，不靠反应快，而靠预判准；不拼修得多，而拼坏得少。
单转轮除湿机组不是手机，它不会弹出“电池健康度82%”的温柔提醒；
它更像一位沉默的老技工——直到某天凌晨三点，转轮卡死、再生段冒白气、HMI红得像警报灯，才用锁机的方式，交出一份迟来的体检报告。
而晋江速捷自动化科技有限公司（成立于2017年12月，总部在福建晋江，服务超10000+客户，含比亚迪、中国烟草、恒安纸业等头部制造企业）干了件有点“较真”的事：
把10000+次锁机案例倒过来推演，把故障当病例，把数据当病历，硬是给单转轮系统配齐了一套工业级“三高”健康管理体系——高感知、高冗余、高容错。
这不是玄学预测，也不是堆钱买备件；
这是用PLC的逻辑写关怀，用变频器的电流读心跳，用触摸屏的历史曲线画趋势——
让维护，从“定期换油”升级为“动态调参”，让系统，从“能用就行”进化成“越用越稳”。
3.1 基于运行数据的预测性维护：让转轮自己“说”它累了
传统保养表：“每6个月清洁转轮，每年更换密封条”。
现实工况：“这台机组天天处理含硅胶雾的锂电池涂布废气，三个月就结垢发硬。”
——计划赶不上工况，所以速捷工程师的笔记本首页，永远写着一句话：
> “时间不是标尺，数据才是刻度。”
我们帮客户部署的，不是 fancy 的AI大模型，而是轻量、可落地、PLC原生兼容的三类预警引擎：
✅ 转轮阻力趋势分析：压差不是静态值，是呼吸曲线
- 方法：每15分钟自动采样进/出口静压，计算实时压差（ΔP），叠加7天滑动均值线 + ±2σ波动带
- 预警逻辑（示例）：
▪ 若ΔP连续4小时＞均值+1.5σ → 触发“初效滤网堵塞”提示（HMI弹窗+微信告警）
▪ 若ΔP上升斜率＞8Pa/h 且再生温度升幅＜0.3℃/min → 启动“转轮吸附层劣化”诊断流程（自动导出该时段风量/温湿度/再生功率CSV包） - 💡真实效果：某食品厂将此逻辑植入西门子S7-1200后，转轮清洗周期从“凭经验每月1次”优化为“按需触发”，年节省停机时间142小时，且再未发生因堵塞导致的E472类锁机。
✅ 再生能耗偏移预警：加热器不是越热越好，是“刚刚好”才健康
- 方法：以环境温湿度、处理风量、目标露点为输入变量，建立再生段理论能耗基线模型（基于ASHRAE标准公式本地化修正）
- 实时比对：实际再生加热功率 vs 理论基线值，偏差＞18%持续10分钟即预警
- 典型归因分类（HMI自动标注）：
🔹 “偏低” → 加热器局部老化 / 再生风阀开度不足 / 温度探头漂移
🔹 “偏高” → 转轮再生不充分（需查吹扫风量或再生时间） / 密封条漏风 / 进风含湿异常 - 📌冷知识：去年我们发现3台机组再生功率长期偏高12%-15%，拆检后证实——不是加热器问题，而是转轮两端密封条因长期高温蠕变，间隙扩大0.3mm，导致约23%的再生风短路逸出。换密封条后，能耗回归基线，锁机率降为0。
✅ 轴承振动频谱监测阈值设定：不用加装传感器，用“电流听诊法”
- 方法：利用变频器内置电流谐波分析功能（如汇川IS620N、三菱FR-A800均支持），提取驱动电机电流中与轴承故障特征频率（BPFO/BPFI）对应的谐波分量
- 速捷自研简易阈值库（适配常见转轮电机功率段）：
功率段 BPFO频段（Hz） 电流谐波有效值报警阈值 0.75–2.2kW 42–68 ＞0.85A（RMS） 3–7.5kW 65–110 ＞1.3A（RMS） - 优势：零新增硬件、不改接线、PLC直接读取变频器寄存器（如Modbus地址40205）
- 🚨实战反馈：某纺织厂一台机组，在锁机前11天，电流BPFO谐波值已连续72小时＞1.12A（阈值1.3A），我们远程推送《轴承早期磨损预警单》，客户提前采购备件并安排周末更换——设备全程无停机，连产线班长都发来一句：“这比老师傅摸电机壳还准。”
3.2 控制逻辑优化建议：给PLC加点“人情味”，让它别太较真
很多锁机，本质不是硬件坏了，而是PLC太“老实”——
传感器抖一下，它立刻停机；通讯闪一下，它马上锁死；转轮慢半拍，它认定“堵转”……
就像一个刚上岗的保安，连风吹草动都要拉警报。
速捷干的另一件“较真”事，就是帮PLC学会“多看一眼、缓判一秒、留条后路”。
所有优化均基于IEC 61131-3标准，支持西门子TIA Portal、三菱GX Works3、汇川AutoShop等主流平台，无需更换控制器。
✅ 增加多级湿度冗余判断：拒绝“单点暴毙”式逻辑
- 问题现状：某机组仅依赖1支再生出口湿度探头（型号：维萨拉HMP7）。探头受再生高温冲击，半年漂移±5%RH，导致PLC频繁误判“再生不达标”而锁机。
- 速捷方案：
▪ 新增2路冗余验证信号：
① 再生段出口温度+风量→反推理论湿度（查焓湿图算法嵌入PLC）
② 转轮前后压差变化率→间接反映吸附/解吸效率
▪ 采用“2/3投票机制”：3路信号中≥2路确认异常，才触发再生保护；若仅1路异常，仅记录事件日志并HMI黄色提醒。 - 效果：该厂锁机频次下降91%，且维修人员第一次看到“三路信号对比曲线图”，当场感叹：“原来不是探头坏了，是它‘说了谎’，而PLC以前只信它一个。”
✅ 引入转轮位置软限位与堵转软启动算法：让机械动作“有弹性”
- 问题现状：老式逻辑中，“转轮未达指定角度即判定堵转”，但实际工况中，转轮可能因轻微粉尘附着产生0.5秒延迟启动。
- 速捷方案（双保险）：
▪ 软限位：取消绝对角度硬约束，改为“相对位移速率监控”——若编码器反馈1秒内位移＜0.8°，且变频器输出扭矩＞85%额定值，才进入堵转诊断流程（而非一动不动就报警）。
▪ 软启动：在每次启停指令发出前，PLC自动插入“脉冲试探”阶段——先输出500ms/10Hz微振荡信号，检测编码器是否响应；响应正常再执行全速命令。 - 🧩小彩蛋：这套算法已固化为速捷《单转轮控制逻辑增强包V2.3》，免费提供给使用西门子/汇川/三菱PLC的客户——毕竟，我们修过的转轮逻辑，比某些原厂手册里写的还细。
3.3 全生命周期管理延伸：从“修机器”到“养系统”，把SOP变成肌肉记忆
预防性维护的终点，从来不是一张漂亮的趋势图，而是：
✅ 备件不会过期堆灰，而是“到期自动提醒+就近仓配”；
✅ 操作工不怕红灯，因为知道“第一步该看哪行参数”；
✅ 老师傅的经验，不再随退休流失，而沉淀为HMI里的交互式指引。
速捷为此构建了“三位一体”延伸体系，不烧钱、不增编、不搞运动式培训——只做真正扎进产线土壤里的事。
✅ 转轮更换周期校准模型：告别“一刀切”，拥抱“一人一方”
- 输入变量（客户只需填一张在线表单）：
▪ 年均运行小时数
▪ 进风典型污染物（选填：粉尘/油雾/酸性气/有机溶剂）
▪ 日均最大湿负荷（kg/h）
▪ 历史清洗频次与效果反馈 - 输出：个性化更换建议周期（如：“当前工况下，建议18个月更换，较标准周期延长3个月；若Q3起新增喷涂工序，请同步缩短至15个月”）
- 支撑：背后是速捷积累的37类转轮材质（硅胶/分子筛/复合涂层）在不同污染场景下的衰减数据库。
✅ 关键备件寿命跟踪机制：让备件会“自己报到”
- 方式：在HMI中嵌入《关键备件电子台账》，字段包括：
▪ 名称/型号/安装日期/预计寿命（h或月）
▪ 当前累计运行时间（PLC自动累加）
▪ 剩余寿命百分比（进度条可视化）
▪ 提前30天微信推送提醒 + ERP采购单一键生成（对接用友/金蝶接口可选） - 🌟真实价值：某建材厂通过此机制，发现“再生段不锈钢密封条”实际寿命仅14个月（原厂标称24个月），及时调整采购策略，避免2次非计划停机。
✅ 操作人员锁机处置SOP标准化培训体系：把“慌乱”训练成“条件反射”
- 不是发本厚手册，而是交付三件套：
▪ HMI内置交互式引导：点击任意报警代码，自动弹出“3步处置流”（含图文+短视频，如：“E472怎么查压差？→ 点这里看动画演示”）
▪ AR辅助眼镜快速指南（可选配）：扫描控制柜，关键继电器/保险丝/急停按钮实时标注，箭头指引操作顺序
▪ 季度“红灯模拟考”：速捷工程师远程注入1个虚拟锁机故障（如伪造压差突变），考核当班人员响应时效与步骤正确率，结果生成《岗位胜任力雷达图》 - 💬客户原话：“以前报警，大家围一堆打电话问；现在第一个人点开HMI引导，第三个人已经去拿万用表了。”
✅本章终极心法：
预防性维护，不是给设备加更多传感器，而是给团队加更多确定性；
系统韧性提升，不是追求永不锁机，而是确保每次锁机，都成为下一次更稳运行的伏笔。
当你开始用压差趋势代替月度清洁表，用多级判断替代单点阈值，用电子台账代替抽屉里的纸质保修卡——
你就不再只是设备的“修理者”，而成了它的“健康合伙人”。
而晋江速捷自动化科技有限公司，愿意一直坐在你工控柜旁的那把椅子上：
不推销最贵的方案，只推荐最准的判断；
不承诺“永不故障”，但保证“每次故障，都比上次少走一步弯路”。
（悄悄说：如果你正被某台单转轮机组反复锁机困扰，欢迎把HMI报警截图+近3天历史曲线发给我们——速捷技术中心免费做一次《锁机根因穿透分析》，不收费、不套路、不强行推销。毕竟，我们修的不是PLC，是产线的时间。）
