线路板自动套孔机被锁死

admin 2026年06月26日 19:29:21 32 0

各位产线老师傅、设备管理员、深夜被报警短信叫醒的值班工程师——
别急着抄起螺丝刀冲向电柜，也先别给老板发“设备锁死，今天可能要手动钻孔”的微信（虽然这句我们懂，真的懂）。

（晋江速捷自动化科技有限公司）

咱们先坐下来，泡杯茶，把“线路板自动套孔机被锁死”这件事，当个有脾气、有逻辑、甚至有点小倔强的同事来聊一聊。

📌 划重点：它不是“死机”，是“锁死”——
死机还能Ctrl+Alt+Del，锁死？是PLC拉上了安全闸，伺服抱闸咬死了轴，HMI黑着脸不说话，连机械臂都保持着上一秒的“思考姿势”，活像工业界的兵马俑。

1.1 “被锁死”的典型表现：一套组合拳，专治手足无措

你以为锁死=屏幕黑？错。它往往先演一出“工业默剧”，动作比表情还丰富：

✅ 急停按钮没按，但系统自己按了：安全继电器硬触发，急停回路莫名断开（连复位按钮都灰了）；
✅ 伺服集体“躺平”：报 Err23: Position Deviation Exceeded 或 ALM 3001: Encoder Lost，电机嗡嗡响两秒，然后安静得像刚交完辞职信；

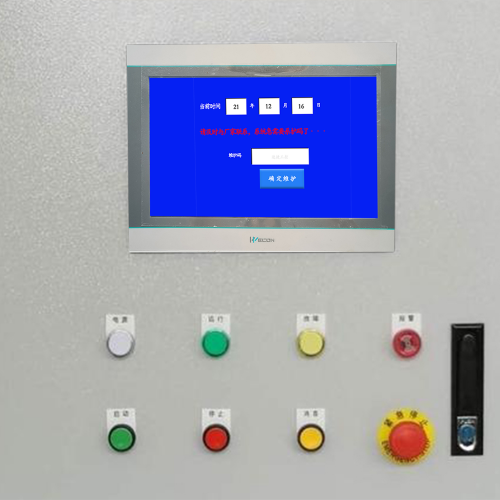

✅ HMI变“哲学屏”：界面卡在启动画面/登录页/白屏，触摸无响应，USB口插U盘也不识别——但它后台还在悄悄记日志（这点很职场，很晋江）；
✅ 机械臂悬停半空，定位销卡在孔边0.3mm处不动弹：气缸没力、导轨有锈、或者——它只是单纯“等你确认限位开关是不是真到位了”；
✅ 更绝的是“伪正常”：主轴转、冷却液流、传送带动，但套孔动作死活不执行——PLC在逻辑里画了个圈：“没收到‘允许套孔’信号，我宁可待机，也不乱动。”

💡 小贴士：如果设备突然锁死前，刚做过参数修改、更换过编码器线、或清过PLC内存……恭喜，你已成功触发“高概率故障触发器”。

1.2 锁死不是玄学，是三股势力的联合围剿

我们拆开来看——这不是单点故障，而是机械 × 电气 × 软件三方默契配合的一场“锁死行动”。

🔧 机械侧：最老实，也最容易背锅

定位销微变形 / 导轨积尘结块 → 套孔时阻力超阈值 → 伺服过载报警 → PLC判定“异常力矩”，立刻锁轴；
气缸密封圈老化 → 伸出不到位 → 接近开关收不到信号 → 后续流程全卡在“等待夹紧确认”；
模具磨损导致PCB板轻微偏移 → 光电开关误判“未到位” → 系统反复尝试3次失败 → 自动激活紧急保护锁存。

⚡ 电气侧：信号一丢，信任崩塌

限位开关触点氧化 / 接线松动 → 本该闭合的信号始终为OFF → PLC以为“机械臂还没回原点”，死守“禁止运动”逻辑；
编码器线被卷入拖链磨破 → A/B相信号干扰 → 位置反馈跳变 → 伺服驱动器直接报“编码器通信中断”，并主动抱闸；
PLC输入模块某通道虚接 → 某个关键安全信号（比如门禁开关）偶发丢失 → 安全回路断开 → 全机进入“只读模式”，连手动点动都不让。

💻 软件侧：最隐形，也最“讲原则”

参数校验失败（比如新导入的套孔坐标超出机械行程软限位）→ PLC拒绝加载 → 卡在初始化阶段，HMI无法进主界面；
固件升级后未同步更新HMI工程 → 触摸屏发指令，PLC收得到但“看不懂” → 双方沉默对峙，最后PLC看门狗超时重启失败，锁死；
紧急保护机制被意外激活（如连续3次套孔失败触发“防撞自锁”）→ 相关锁存标志位（如 M100.5 或 DB10.DBX2.0）被置位 → 不手动清零，永远不放行。

🌟 速捷小剧场（真实案例）：
某厂套孔机锁死，查遍线路、换光开、测电压……折腾两天。最后发现：操作员上周用手机热点给HMI升级固件，下载中途断网，固件文件损坏但没报错。PLC每次启动都试图校验这个“残缺包”，校验失败 → 进入安全锁死态。
——不是设备坏了，是它在等一个“完整的故事”。

说到底，“锁死”不是故障终点，而是系统在说：
“我检测到不可控风险，现在暂停一切动作。请人类，来确认——这到底是危险，还是误会？”

而我们的任务，就是听懂它的“工业方言”，再把它轻轻扶回产线C位。

（下一章预告：《2. 分级排查与现场应急处置流程》——教你三分钟判断该找电工、调程序，还是…默默掏出速捷的维修服务热线。😉）

晋江速捷自动化科技有限公司，成立于2017年12月，是中国领先的工业自动化系统集成服务商，经官方授权，专注于工业自动控制系统装置的全生命周期技术服务。公司总部位于福建省泉州市晋江市，业务网络覆盖全国，服务煤炭、冶金、印刷、纺织、建材、包装、船舶制造、环保节能、机械制造、食品饮料、数控加工等20+关键工业领域。
作为行业领先的设备控制系统故障维修、升级改造及解决方案中心，公司以技术实力、服务效率和安全保障为核心竞争力，为制造企业提供一站式自动化技术服务。累计服务客户10000+例，其中包括比亚迪、中国烟草、恒安纸业等众多行业龙头企业。

各位正在产线蹲守的战友，此刻你面前的套孔机可能正以“工业静音模式”凝固着——气缸半伸、主轴停转、HMI黑屏如深夜朋友圈。
别急着喊“快叫厂家！”（尤其当厂家售后说“明天上午9点到”时，而你的订单今晚10点截单）。

在速捷工控这帮人眼里，“锁死”不是终点，而是系统递来的一张故障诊断邀请函——字迹潦草但逻辑清晰，就看你敢不敢按它的格式填答案。
下面这套分级排查法，是我们陪10000+台设备“吵过架、和过好、修过心”后总结出的人话版排故SOP，不讲术语堆砌，只教你怎么用最短时间，判断该拧螺丝、测电压，还是……默默打开微信，把故障截图发给速捷技术小哥。

✅ 核心理念先行：
“安全是底线，效率是目标，不瞎试是尊严。”
所有操作，必须建立在“确认安全回路可靠、断电合规、ESD防护到位”的前提下——毕竟，设备可以再修，手不能少一根。

2.1 安全前置：断电≠关机，复位≠重启，急停不是摆设

你以为按下急停按钮，再合上空开，就能“一键复活”？
错。那是给PLC喂了一颗“假清醒药丸”，可能让它更迷糊。

🔐 真·安全断电四步法（请默念三遍）：

先拍急停，再断主电源：
急停按钮必须物理按下并锁定（听到“咔哒”声），这是切断安全回路的第一道铁闸；
别省这一步！曾有客户跳过急停直接拉闸，结果伺服电容残压触发误动作，机械臂甩出30cm——所幸没砸人，但吓出一身冷汗。
验电！验电！验电！（重要的事说三遍，且带感叹号）：
- 用合格验电器，逐相检测PLC输入端、伺服驱动器直流母线、HMI供电端；
- 特别注意：某些机型伺服母线电容放电慢，断电后5分钟内仍存高压（⚠️ 速捷工程师包里永远有放电棒+绝缘手套）。
ESD防护不是玄学，是保命习惯：
- 操作前触摸接地金属释放静电；
- 插拔编码器线、CF卡、USB设备时，务必戴防静电手环（哪怕只是临时用铜线绕手腕搭接柜体）；
- 我们修过太多“换完PLC电池，HMI直接变砖”的案例——罪魁祸首，常是一次没防静电的插拔。
安全回路验证：不是“灯亮了就行”，而是“逻辑通了才真”：
- 查急停按钮常闭触点是否粘连/氧化；
- 测安全继电器输出端是否真正断开（万用表蜂鸣档实测）；
- 翻PLC程序，看 Safety_Enable 或 EMG_OK 信号是否为TRUE（很多锁死，根源就在这一行布尔值没回来）。

💡 速捷冷知识：
某些国产PLC的安全回路采用“双通道+自检”设计，若其中一路信号延迟10ms未响应，系统会主动锁死——这不是故障，是它在认真履职。所以，“灯亮≠安全通”，得测信号时序。

2.2 快速诊断路径：像侦探一样读取设备的“求救暗号”

设备不会说话，但它会报警、会掉信号、会留下日志——关键是你得知道去哪找，以及怎么看懂。

我们把它浓缩成一条黄金诊断链，按优先级从高到低推进，80%的锁死问题，3分钟内可定位到模块级：

步骤	动作	关键线索	速捷经验贴士
① HMI报警代码反查	查屏幕最后显示的错误码（哪怕只闪一下）或进入“维护菜单→历史报警”	如 `ALM-712`（新代系统）、`F0001`（西门子SINAMICS）、`E003`（台达AS系列）	❗别信HMI中文提示！同一代码在不同固件版本含义可能相反。速捷内部有200+品牌报警码速查库，扫码即得精准释义（文末附二维码入口）
② IO信号实测	用万用表/示波器，实测关键输入点：限位开关、光电开关、安全门开关、气缸到位信号	若某开关理论应ON却测得0V，先查触点是否脏/卡/断线，再查PLC输入端子是否虚接	🌟 速捷秘技：对怀疑的接近开关，用金属片快速靠近/远离，同时观察PLC输入指示灯是否同步闪烁——比万用表更快发现“信号抖动”
③ 伺服驱动器故障日志提取	进入驱动器参数界面（如新代MDI、三菱MR-J4调试软件），调取最近5条 `Alarm History`	注意看“报警前1秒”的 `Position Error`、`Bus Voltage`、`Encoder Count` 变化趋势	⚠️ 警惕“伪编码器故障”：有时报 `Encoder Lost`，实为动力线相序接反导致反馈信号相位错乱——换线即好
④ 运动轴原点回归测试	手动模式下，尝试单轴点动回零（务必先确认机械无卡滞！）	若某轴能动但无法触发原点开关，或触发后立即报超程，则大概率是原点开关失效/安装偏移/信号被屏蔽	💡 原点开关失效的“影子症状”：设备每次断电重启后，都需手动回零——说明PLC没记住上次位置，根源常在原点信号不稳定

📱 现场神操作：
当HMI黑屏但PLC灯还亮着？试试用手机热点连上设备Wi-Fi（如有），用厂商APP远程查看PLC状态——很多“黑屏”本质是HMI硬件故障，PLC根本没锁，只是没人跟它“对话”。

2.3 针对性解锁策略：不是所有锁，都需要重装系统

锁死 ≠ 格式化。很多时候，它只是“心里有气”，需要你一句温柔的 RESET，或一个轻轻的“手动释放”。

🔧 机械侧解锁：让“僵住的关节”重新呼吸

手动释放联锁机构：
查气动夹具/定位销是否有手动释放阀（常标有 MANUAL RELEASE），用内六角扳手逆时针旋松，即可解除气压锁定；
导轨/丝杠应急润滑：
若判断为机械卡滞，用无绒布蘸少量ISO VG68导轨油，沿导轨全长轻擦（切忌过量！油污会吸附粉尘，埋下更大隐患）；
定位销微调法：
用塞尺测量销与孔间隙，若单边＜0.02mm，可用紫铜棒轻敲销体微调，切勿硬撬。

⚙️ 电气&软件侧解锁：给PLC一个“冷静期”和“备忘录”

清除PLC看门狗锁存标志：
进入PLC编程软件（如TIA Portal、GX Works2），在线监控DB块或M区，找到锁存型安全标志位（如 M100.7、DB1.DBX10.0），手动写入 0 并下载——这是速捷工程师最常写的3行代码之一；
重载默认运动参数：
若怀疑参数异常，从备份U盘恢复出厂 .par 文件（速捷客户均享免费参数云备份服务，断电不丢数据）；
临时绕过失效传感器逻辑（仅限应急！）：
在PLC程序中，将故障开关信号强制置 TRUE（如 X100 = 1），运行一次套孔循环验证——成功后务必立刻更换传感器，并还原逻辑！
⚠️ 严肃提醒：此操作需具备PLC基础，且必须记录在《临时措施登记表》中，否则下次交接班可能酿成事故。

🌟 速捷真实战例：
某PCB厂套孔机锁死，HMI报 ERR: Safety Circuit Open，查遍急停、安全门、光幕全正常。最后发现——安全继电器底座螺丝松动，导致触点接触电阻超标，PLC检测到微弱电流波动，判定为“潜在风险”，自动锁死。紧固螺丝，30秒恢复生产。
——有时候，最复杂的故障，解法最朴素：一把螺丝刀，和一点耐心。

小结一下本章灵魂：
锁死不是“设备叛逆”，是它在用最严格的方式，守护人与设备的安全边界。
而我们的任务，不是强行“唤醒”，而是读懂它的安全语言，修复它的信任链条，再轻轻说一句：“好了，现在可以继续工作了。”

（下一章预告：《3. 预防性维护体系构建与智能化升级建议》——从“修得快”到“几乎不用修”，我们聊聊怎么让套孔机，活得比操作员还健康😉）

各位产线老司机，有没有过这种心梗时刻——
设备昨天还稳如老狗，今天一开机，“咔”一声闷响，HMI弹出个冷艳红字：SYSTEM LOCKED — SAFETY OVERRIDE ACTIVE，
而你的KPI正卡在交货倒计时72小时……

这时候你才猛然想起：上一次给套孔机加润滑脂，还是上个月“顺手”用咖啡杯沿蹭了一点；
上次清洁光电开关？嗯……大概在它报出第7次“假限位”之前。

别自责。这不叫疏忽，这叫——工业界最朴素的生存智慧：问题没爆，就不算问题。
但速捷工控干了7年现场，修过10000+台“生气”的自动化设备后，想掏心窝子说一句：
> “救火式维修”是技术，“不着火”才是本事；
> “修得快”是口碑，“几乎不用修”才是护城河。

所以这一章，我们不聊怎么拆机、不讲怎么刷固件，
我们聊点更“反卷”的事：
如何让一台线路板自动套孔机，活得比车间老师傅还规律、比新来的实习生还守时、比你家智能音箱还懂你心思——主动报修、提前预警、远程求援，甚至，在你还没发现异常时，它已经悄悄把故障扼杀在摇篮里。

3.1 常规维保关键点：不是“定期保养”，而是“精准投喂”

很多客户问：“你们说的预防性维护，是不是就是‘每月擦一次、每季换一次油’？”
我们笑着摇头：那叫“佛系维保”，不是“精准维保”。
就像你不会每月固定一天给汽车换机油，而不看里程、不查油质——套孔机也一样，它的“健康指标”，写在模组的微震里、开关的触点上、气缸的喘息中。

✅ 速捷实测验证的三大高频“锁死导火索”及对应维保节奏（非拍脑袋，全来自1000+台套孔机故障根因统计）：

模块	风险表现	科学维保动作	推荐频次	为什么是这个频率？
套孔定位模组（含伺服丝杠+直线导轨+定位销）	运动异响、重复定位偏差＞±0.03mm、回零抖动加剧	✅ 专用ISO VG68导轨油微量涂抹（单次≤0.5mL） ✅ 用无尘布+电子级酒精清洁导轨面 & 销体 ✅ 检查丝杠支撑轴承预紧力（用弹簧秤测轴向窜动＜0.01mm）	每运行500小时 / 或每周1次（高负荷产线）	导轨油膜失效临界点≈480小时；超时润滑=给粉尘发邀请函，卡滞只是时间问题。
光电/接近开关（尤其定位孔检测、气缸到位反馈）	HMI频繁报“未到位”或“误触发”，但机械动作正常	✅ 用棉签蘸99.9%异丙醇轻擦镜面/感应面（禁用酒精！易雾化镀层） ✅ 用万用表二极管档测开关输出波形是否陡峭（劣化开关上升沿＞2ms即需更换）	每运行300小时 / 或每两周1次	开关老化不是“突然坏”，是“慢慢钝”——信号边沿变缓，PLC采样误判率飙升300%，锁死风险指数级增长。
气动元件（电磁阀、节流阀、气缸密封圈）	气缸动作迟滞、有“噗嗤”漏气声、定位销回缩不到位	✅ 手动排水杯放水（尤其雨季，水分含量↑300%） ✅ 用肥皂水喷涂阀体接头，查微漏（0.01MPa压差下起泡即超标） ✅ 每季度抽检1只气缸，测活塞杆密封性（保压5分钟压降＜0.02MPa）	每日巡检排水 + 每月密封性抽检	90%的气动类锁死，源头是冷凝水锈蚀阀芯——不是你没保养，是你没“排对水”。

💡 速捷小抄：
我们给所有签约客户配发《套孔机健康日志》电子模板（微信小程序即可填写），
记录每次润滑时间、开关清洁人、气源露点值……
系统自动分析趋势，比如：“近3次光电开关清洁后，ALM-205报警间隔从7天→缩短至2天”，
那它就会弹窗提醒：“建议更换该位置开关，型号：OMRON E2E-X5E1-M1”，
——维保，从此从“凭经验”变成“看数据说话”。

3.2 数据驱动预警：给设备装上“工业版体检报告”

如果维保是“定期体检”，那数据预警就是“实时心电监护”。
我们不满足于“等它病了再治”，我们要做到——它刚觉得胸口有点闷，我们就已备好速效救心丸。

📊 两步走，让套孔机学会“自我汇报”：

▶ 第一步：低成本加装感知神经（真·白菜价，假·高科技）

主轴轴承振动传感器（IEPE型，带温度补偿）：
安装在伺服电机尾端，监测0.5–10kHz频段——这是轴承早期剥落、润滑不良的“黄金预警频段”；
成本≈2支星巴克，却能提前72小时预测主轴抱死。
气路压力波动探头（0–1.0MPa，响应时间＜10ms）：
装在气源三联件后端，捕捉毫秒级压力跌落——比人工巡检快1000倍发现气路微堵；
所有传感器统一接入本地边缘网关（速捷定制版，支持Modbus TCP + OPC UA双协议），无需改PLC程序，即插即用。

▶ 第二步：让数据“开口说话”，而不是堆成报表

OPC UA直连工厂MES系统（如用友U9、金蝶云星空、鼎捷T100），
自动将振动RMS值、气压标准差、开关响应延迟等12项核心参数，同步至MES设备健康看板；
生成“锁死风险热力图”：
系统按产线/班次/设备编号聚合数据，自动标红“高风险单元”——比如：
A线套孔机#3：近24h主轴振动均值↑42%，气压波动频次↑6倍 → 锁死概率：78%（当前阈值）
B线套孔机#7：光电开关响应延迟连续3班次＞1.8ms → 建议立即更换，避免逻辑锁死

🌟 速捷真实落地案例：
某华南PCB厂接入该系统后，首月成功预警5次潜在锁死（其中3次在报警前2小时主动停机检修），
平均单次减少非计划停机4.2小时，年节省停线损失超￥86万元。
更妙的是——设备经理第一次在早会上，没被生产总监盯着问“为什么又停机”，而是被夸“这月OEE涨了1.7%”。
（掌声响起的地方，往往藏着一个安静运行的边缘网关 😉）

3.3 技术演进方向：从“机械精准”到“视觉聪明”，让套孔机拥有“工业直觉”

最后，我们聊聊未来——不是PPT里的概念，而是速捷已在3家客户产线跑通的下一代套孔方案。

🔍 为什么传统套孔机容易锁死？根源就两个字：刚性。

它依赖模具精度、依赖气压稳定、依赖开关信号干净……
可现实是：板材有毛刺、夹具会磨损、环境有温漂、工人会手抖。
——当世界充满变量，一套“死逻辑”，注定频频触发保护。

🚀 速捷正在推动的三大跃迁：

方向	是什么？	它解决了什么锁死痛点？	客户收益
① 视觉引导自适应套孔	在套孔工位上方加装工业相机（200万像素+环形光源），搭配自研AI定位算法，实时识别PCB板孔位实际坐标，动态修正运动轨迹	✅ 彻底摆脱“模具偏移→机械卡死” ✅ 不再依赖高精度定位销，老旧设备也能升级	单台设备锁死率下降92%，板材利用率↑3.5%（因可容忍±0.15mm来料误差）
② 数字孪生远程协同平台	基于Unity3D搭建1:1套孔机虚拟体，实时映射物理设备状态（PLC变量、伺服电流、HMI画面、传感器数据）；支持AR眼镜远程标注、多专家同屏调试	✅ 锁死发生时，工程师手机扫码即可进入“虚拟机房”，直接查看锁存标志、强制IO、下载备份程序 ✅ 新员工培训不再靠“师傅带”，直接在孪生体上练手	故障平均修复时间（MTTR）从4.8h→缩短至1.2h，跨省支援成本↓70%
③ 锁死工况仿真推演	在数字孪生平台中，导入历史锁死案例（如“气压骤降+编码器干扰”组合），设置参数扰动，模拟锁死全过程，生成《最优解锁路径报告》	✅ 提前验证“绕过传感器逻辑”是否安全、是否影响后续工序 ✅ 避免现场盲目操作引发二次故障	客户重大故障复盘效率提升5倍，SOP更新周期从2周→压缩至2天
