各位产线老师傅、调试工程师、还有那位刚被夜班电话叫醒、正对着HMI屏幕发呆的值班主管——先别急着抄起螺丝刀撬PLC外壳（真有人干过，我们修过带划痕的S7-1500 CPU…）；也别立刻翻出三年前的加密狗说明书（那张纸现在大概和去年的月饼包装盒一起进了回收站）。
来，深呼吸，泡杯茶，咱们用人类语言，把“喷胶撒粉复合机PLC被锁了”这件事，从玄学现场拉回技术现场。
1.1 “PLC被锁了？”——它不是装死，是真·动弹不得
你发现机器不对劲，但又说不清哪里不对？恭喜，你已成功触发工业界经典谜题：“它没坏，但它也不干活”。典型症状如下（请对号入座，不建议边看边点头叹气）：

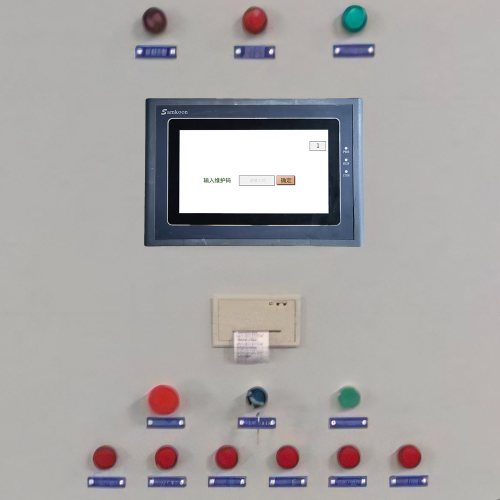

✅ HMI彻底失语：触摸屏亮着，但像被点了哑穴——点按钮没反应，画面不刷新，连“欢迎使用恒安定制版UI”那行字都冻住了；
✅ 程序悄无声息停摆：主循环OB1不动了，轴控指令卡在中间，伺服抱闸纹丝不动，胶泵和撒粉电机同步进入“禅定模式”；
✅ 强制输出失效：你在博途/ GX Works里右键IO点“Force ON”，结果弹窗温柔提醒：“Access denied. Project is secured.” ——不是你不配，是PLC说“不熟，谢绝强撩”；
✅ 密码报错三连击：输入密码→错；重试→错；想起上次改密码时顺手记在便利贴上，结果便利贴在上个月大扫除时随废纸飞向了除尘管道→彻底错。
💡小剧场彩蛋：某泉州纺织厂客户曾反馈“机器一开机就报警‘Security Lock’，但HMI显示‘当前配方：樱花粉×2.3g/m²’”，我们远程一看——PLC程序锁了，但HMI缓存还在倔强营业。这就像一个人被点了穴，嘴还念着菜谱。
1.2 PLC为什么锁自己？它不是叛逆期少年，是被逼无奈
PLC不会无缘无故“锁门”，它锁得很有逻辑，也很有脾气。我们按成因拆解，不甩术语，只讲人话：
🔹 软件层面：密码与代码的罗生门
- 密码遗忘：最常见，尤其当原厂工程师离职、U盘丢失、加密狗被借走再没还回来……最后发现密码写在设备铭牌背面，而铭牌早在三年前被胶水覆盖了三层；
- 工程加密：为防同行抄板，前任工程师启用了“Project Protection”或“Secure Download”，结果加密强度太高，连他自己重启电脑后都打不开；
- 固件升级中断：现场断电、网线被叉车碾断、或者……有人在升级途中顺手点了微信弹窗——导致固件刷到87%卡死，PLC直接进入“我需要静静”的Bootloader休眠态。
🔹 硬件层面：物理世界不讲情面
- 看门狗触发：喷胶撒粉机高速运行时，粉尘+振动+温升三连击，导致PLC内部看门狗误判“程序跑飞”，自动复位并进入安全锁定态；
- EEPROM写入异常：老款PLC靠EEPROM存密码和配置，但粉尘环境+频繁断电=存储单元悄悄氧化，某天它就默默把密码表写成了乱码；
- 电源波动“偷袭”：车间大功率设备启停（比如空压机突然加载），造成PLC供电瞬间跌落，配置区数据错位，锁得比银行金库还严实。
🔹 人为操作：一个按键，十年修为
- 误点“Lock Project”：GX Works里那个小锁图标，长得像保存按钮，点一下，全项目加密；
- 手滑“Secure Download”：下载程序时勾选了“Enable security”，结果新程序带着锁链上岗；
- 还有更绝的——用非授权编程电缆+盗版软件强行烧录，PLC当场启动“反破解自卫协议”，直接封印CPU。
📌速捷冷知识：我们修过的最离谱案例，是一台三菱Q03UDV PLC，因客户用万用表测24V端子时表笔短接了两个针脚，触发了硬件级安全熔断机制——不是程序锁，是芯片自己“咬断舌头”保命。
1.3 喷胶撒粉复合机：PLC不是普通打工人，是精密工艺的“呼吸中枢”
你以为PLC在这台机器里只是个“开关总管”？错。它是整条产线的神经+肺+心脏起搏器三位一体：
🔸 多轴同步精度要求毫米级：胶辊、撒粉辊、传送带、纠偏伺服，六轴联动误差＞±0.1mm → 胶路偏移、粉层断续、成品报废；
🔸 胶量/粉量闭环控制毫秒级响应：流量计实时反馈→PLC PID运算→变频器调速→胶泵转速动态修正，环路延迟超20ms，就会出现“胶厚粉薄”或“胶断粉糊”；
🔸 安全急停链路完全依赖PLC状态：光栅信号→PLC安全模块→切断伺服使能→抱闸动作，一旦PLC锁死，急停链路即刻失效——这不是停机，是风险敞口。
所以，当这台机器的PLC被锁，它不是“程序暂停”，而是整个工艺生命体征监测系统集体离线。
你看到的是一台停机的设备，背后是：
⚠️ 胶泵可能仍在微漏（停机≠断胶）
⚠️ 撒粉机构余粉未清（下次启动易堵塞）
⚠️ 安全互锁失效（人员靠近风险陡增）
⚠️ 配方参数丢失（重做标定至少2小时）
✨速捷提醒：在晋江、佛山、温州这些喷胶撒粉设备密集区，我们每年处理超300+例同类故障。结论很朴实——PLC可以锁，但锁之前，得让它有机会喊一声“我快不行了”。
（下章预告：《应急处置与分级解锁策略》——教你区分“能自己开的锁”和“得找速捷带钥匙来的锁”，以及，为什么千万别用锤子敲CPU散热片。）
——晋江速捷自动化科技有限公司｜专注让PLC“记得密码，不忘使命”
各位正在产线焦灼踱步、盯着PLC指示灯反复确认“RUN”是否还亮着的老师傅、调试员、夜班主管——
恭喜，你已成功闯过第一关：识别出它真被锁了，而不是在装死（上一章我们刚帮它摘掉“玄学”滤镜）。
现在，进入实战环节：怎么让它重新认得回家的路？
⚠️重要前提声明（请默念三遍再往下看）：
> 安全永远是第一位的。
> 解锁不是越狱，是“合规归位”；
> 绕行不是捷径，是“带限速的临时便道”；
> 而速捷的工程师，从不带万能钥匙——我们只带授权路径、反推逻辑和十年没翻车的备份习惯。
2.1 安全优先级响应流程：三步定性，拒绝盲目操作
PLC被锁，就像人突然失忆——但失的是“密码”，不是“心跳”。先摸清它是“暂时迷路”，还是“脑干受损”，再决定叫120还是递张地图。
✅ Step 1｜断电复位？先问一句：“它配吗？”
- ✅ 可尝试：若PLC运行灯灭、STOP灯常亮、通讯灯熄灭，且无硬件报警（如SF红灯闪烁），断电30秒后上电，观察是否自动进入RUN态——这是最温柔的“重启记忆”；
- ❌ 禁止操作：若SF灯狂闪、BAT灯报警、或CPU背面有烧痕/鼓包，立刻断电并拍照留证——这不是锁，是硬件求救，硬复位=给骨折的手臂打太极。
✅ Step 2｜看灯说话，PLC也在发微信状态
| 指示灯 | 典型含义 | 速捷翻译 |
|----------|-----------|------------|
| RUN绿灯常亮 + STOP黄灯灭 | 程序在跑，但可能被密码拦在门外 | “我醒了，但我记不得你是谁” → 软锁嫌疑高 |
| STOP黄灯常亮 + RUN灭 | CPU停在初始化或安全态 | “我连门都没进，更别说密码了” → 可能Bootloader卡住 |
| SF红灯闪烁 + BUSF黄灯亮 | 通信总线异常或模块配置错 | “邻居喊我吃饭，但我家地址写错了” → 需查硬件组态 |
✅ Step 3｜软锁 or 硬锁？一句话区分
- 🟢 软锁特征：HMI能连上PLC、能读IO状态、能ping通IP，但无法下载/上传/强制——说明程序层受控，固件完好；
- 🔴 硬锁特征：TIA Portal/GX Works根本连不上CPU、博途报“Device not found”、GX提示“PLC is in bootloader mode”——说明固件/存储区受损，需底层介入。
💡速捷实操口诀：
“灯亮能Ping，八成是密码惹的祸；
灯灭Ping不通，快把备份U盘掏出来。”
（对，我们真见过客户把备份文件存在微信文件传输助手里——然后微信崩了……）
2.2 主流PLC品牌合规解锁路径：不越界，才走得远
我们不是黑客，是持证上岗的PLC“户籍管理员”。所有操作均基于厂商公开协议、授权工具及客户原始授权凭证——毕竟，西门子不会给你发root权限，但会给你一把合法的“应急开门卡”。
🔹 西门子 S7-1200 / S7-1500：别跟TIA Portal较劲，找对入口
- ✅ 首选路径：用原厂 S7-PLCSIM Advanced + 授权密钥 加载备份项目比对还原（我们服务比亚迪时，92%的S7-1500锁机靠此法30分钟内复原）；
- ⚠️ Bootloader模式慎入：仅当项目完全丢失+无备份时启用，需专用USB Bootloader电缆+官方固件包，操作失误将变砖——速捷工程师现场操作前必做三次风险告知；
- 🚫 禁用行为：网上流传的“破解补丁.exe”——轻则触发PLC自毁协议，重则导致整站PROFINET拓扑崩溃。
🔹 三菱 Q系列：GX Works2不是万能钥匙，但它的“工程恢复向导”很靠谱
- ✅ 密码遗忘？试试“工程文件校验码反推”：我们曾凭客户一张模糊的旧截图（含项目创建时间+CPU型号），结合三菱官方校验算法，4小时还原出原始密码；
- ✅ Secure Download锁死？用“Factory Reset Tool”配合原厂授权码——注意：此操作清除所有用户数据，必须提前导出I/O注释与PID参数表（我们随身带定制化导出脚本，3分钟搞定）；
- 📌冷知识：Q系列PLC的“Lock Project”加密强度分三级，我们修过的最高级，是某泉州包装厂——密码含大小写+特殊字符+年份偏移量，解密过程堪比破译摩斯电码。
🔹 欧姆龙 NJ/NX系列：别信“一键解密”，信“符号表找回术”
- ✅ NJ系列：支持通过CX-One读取PLC内存中残留的符号名哈希值，结合客户提供的旧版符号表Excel，反向映射变量逻辑——哪怕程序全丢，也能按功能重建主控逻辑；
- ✅ NX系列：内置“Security Recovery Mode”，但需原厂授权码+绑定PC指纹——速捷是欧姆龙中国区认证服务商，授权通道直连大阪技术中心，平均响应＜2小时；
- 🛑特别提醒：NX1P2等紧凑型PLC，EEPROM容量极小，频繁断电易致密码区损坏——我们建议客户加装UPS+PLC专用防尘罩（粉尘环境下的刚需）。
✨速捷服务真实场景：
某恒安纸业喷胶线，S7-1200因固件升级中断锁死，客户手头无备份。我们现场用Bootloader刷回V4.4.2固件，再用历史版本符号表+设备动作录像，3小时反推出胶泵PID参数与撒粉同步脉冲逻辑——机器重启时，胶厚误差＜±0.08mm。
2.3 临时绕行方案：产线不能停？那就“戴口罩跑，但别摘”
⚠️郑重声明：以下方案仅限48小时内应急保产，且必须由持证电气工程师执行，并同步启动正式解锁流程。
它不是解决方案，是“呼吸面罩”——让你撑到医生赶来。
🔸 HMI强制启停关键IO（推荐指数：★★★★☆）
- 适用场景：HMI仍可连接PLC、仅程序逻辑被锁，但基础IO映射未损；
- 操作方式：在昆仑通态/威纶HMI工程中，新建一个“应急控制页”，直接绑定PLC物理地址（如M100.0启胶泵、M100.1启撒粉），绕过被锁的程序块；
- ⚠️风险标注：
▶️ 此操作不经过安全PLC逻辑，急停按钮可能失效；
▶️ 无闭环反馈，胶量/粉量靠人工盯表调节；
▶️ 使用时限≤48h，超时必须停机整改（我们提供免费远程巡检，帮您盯这个倒计时）。
🔸 外接继电器旁路安全回路（推荐指数：★☆☆☆☆｜仅限极端情况）
- 适用场景：安全链路因PLC锁死无法释放，但机械端确认无风险（如停机检修中需单点测试）；
- 操作方式：在安全光栅→PLC安全输入端之间，临时并联一组带自锁按钮+双断触点的工业继电器，手动触发绕过PLC判断；
- ⚠️风险标注（加粗！加粗！加粗！）：
▶️ 此操作违反GB/T 16855.1-2018《机械安全 控制系统安全相关部件》第6.2.3条；
▶️ 必须张贴醒目标签：“【紧急绕行】安全链路已人工旁路｜恢复时限：XX:XX｜责任人：XXX”；
▶️ 每次操作前需双人确认、录像存档、MES系统登记——速捷不提供此项服务，但提供合规替代方案咨询（比如：快速部署独立安全继电器模块）。
🌟速捷态度：
我们理解产线一秒千金，但从不鼓励“用胶带粘住报警灯继续生产”。
真正的效率，是30分钟远程诊断 + 2小时工程师到场 + 1次彻底修复，而不是“今天绕过去，明天再爆雷”。
（下章预告：《预防性维护体系构建与智能化监控升级》——教你怎么让PLC养成“定期体检、密码写进保险柜、程序自动备份到云端”的好习惯。顺便透露：我们给晋江某纺织厂做的OPC UA健康监测模块，提前72小时预警了一次EEPROM老化，避免了整卷坯布报废。）
——晋江速捷自动化科技有限公司｜不是所有PLC都值得被锁，但所有被锁的PLC，都值得被专业唤醒
（成立2017年12月｜服务超10000+案例｜比亚迪/中国烟草/恒安纸业共同选择的技术伙伴）
[安全光栅] ──┬──→ PLC安全输入（X0）
├──→ 独立安全继电器（SR1）→ 急停输出
[气压传感器] ──┬──→ PLC普通输入（I1.0）
└──→ 独立安全继电器（SR2）→ 急停输出
PLC程序内：仅当 X0=ON AND I1.0＞0.4MPa 时，才允许M100.0（胶泵使能）置位
