各位EPP产线的老司机们，有没有经历过这种场面：

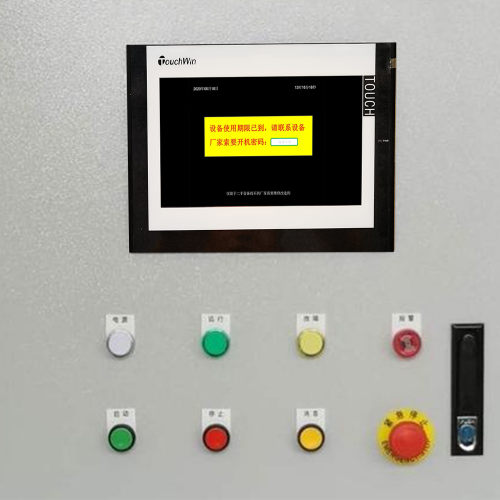

早上开机，屏幕一黑，弹窗冷酷无情写着“System Locked — Safety Interlock Active”；
你按遍急停、拍遍柜门、甚至对着PLC柜子默默念了三遍“芝麻开门”，它——纹丝不动。
这时候，与其怀疑人生，不如先给系统做个体检。毕竟，EPP全自动泡沫成型机不是在耍性子，它是在认真执行“安全守门员”的KPI。
作为扎根晋江、服务过比亚迪、恒安纸业等10000+产线的自动化老炮儿（咳咳，是晋江速捷自动化科技有限公司，2017年成立，专注工业控制系统全生命周期服务），我们修过上千台EPP设备——锁得最离谱的一次，是某厂老师傅把安全门磁开关胶带缠了三层，结果系统以为“门在太空旅行中失联”，死活不放行。
所以今天，咱们不讲玄学，只聊真相：EPP控制系统锁定，从来不是随机事件，而是三类“警报信号”在集体举手发言👇
1.1 硬件层面触发锁定：物理世界没“签到”，系统拒绝开工
EPP设备的安全逻辑，骨子里是“眼见为实派”。它不听你解释“我刚换完滤网”，只认三个硬指标：
✅ 急停信号未复位：不是按下就完事——得旋转释放！有些急停按钮复位后还有微动开关卡滞，万用表一量，输入点（比如I0.3）电压还是0V，PLC：“抱歉，您尚未通过安检。”
✅ 安全门未真实闭合：门磁开关松动、挡块偏移、甚至门缝卡了半粒EPP珠粒（真有！），都会让常闭触点悬空。别信肉眼，得用诊断模式看IO映射状态——HMI上那个绿色小灯，必须稳稳亮着才算“签到成功”。
✅ PLC输入异常连锁反应：比如气源压力传感器信号丢失（0–10V变0V）、模具温度探头断线（RTD回路开路）、甚至冷却水流量开关误动作……这些看似“边缘”的输入点，早被写进安全程序的AND逻辑链里。一个掉队，整条链就断电锁机。
📌 速捷小贴士：我们修过的EPP-MAX800机型里，近40%的“假锁定”其实只是气压开关接线端子氧化——拧紧两圈，世界立刻重启。
1.2 软件/权限层面锁定：不是机器坏了，是“身份认证”出了bug
当硬件一切OK，屏幕却固执地显示“Access Denied”或“License Expired”，恭喜，你进入了软件权限的迷宫。常见剧情有三幕：
🔐 操作密码错误超限：连续5次输错管理员密码？系统会启动“冷静期”（通常30分钟），期间连HMI触摸都变灰——这不是恶意刁难，是IEC 62443合规要求。但注意：有些老版本HMI的计数器会因断电失效，导致“永久冷静”，这时就得靠底层工具重置。
📜 授权证书过期或校验失败：EPP-PRO2000这类高端机型用的是绑定CPU序列号+时间戳的数字证书。一旦PLC时钟跑偏超72小时，或证书被意外覆盖（比如U盘拷贝时误删了license.sig文件），系统立马进入“待激活”冻结态。
📡 远程维护模式被意外激活：工程师调试完忘了退出“Remote Service Mode”，结果现场操作员一按启动，系统判定“当前无本地授权会话”，直接锁死——这锅，常由跨厂区协同调试背得最冤。
📌 速捷小贴士：我们帮某食品包装厂解过一次“幽灵锁定”——根源是上个月云平台自动同步了一版测试固件，悄悄替换了正式版授权模块。查日志才发现，时间戳比生产许可证早了3天……
1.3 外部干扰与系统故障：看不见的手，悄悄扳下了安全闸
最让人挠头的锁定，往往没报警代码，只有一片沉默。这时候，得往“电磁江湖”里找线索：
⚡ 电源波动引发看门狗复位失败：EPP设备对电压敏感度堪比咖啡师对水温。一次0.5秒的电网闪断（尤其雷雨季），可能让PLC看门狗定时器来不及喂狗——但它没重启，而是选择“安全优先”，进入锁存态。此时CPU运行灯常亮，但所有输出点强制为0，像被点了穴。
🌐 EtherCAT通信中断触发安全锁存：EPP产线大量依赖EtherCAT高速总线连接伺服轴、称重模块、蒸汽阀。若某个从站（比如热压工位的EL4001端子模块）因接插件松动掉线，主站不会报“通讯故障”，而是直接触发Safety over EtherCAT协议，全域锁死——这是功能安全（ISO 13849）的铁律，不是BUG，是担当。
📌 速捷小贴士：去年台风天，泉州某厂EPP线反复锁定，最后发现是控制柜顶部散热风扇积灰太厚，导致EtherCAT耦合器芯片局部过热，通讯误码率飙升——清灰+加装温控风扇后，再没锁过一次。
说到底，EPP控制系统不是“锁死了”，它是在用最严肃的方式提醒你：安全不是选项，是出厂默认值。
而解锁的第一步，永远不是找密码，而是蹲下来，看看急停按钮有没有旋到位，摸摸安全门磁有没有吸牢，翻翻报警日志里那串冰冷的ALM代码——它比任何客服电话都更诚实。
（下章预告：《安全合规的解锁操作流程与分级处置策略》——手把手教你从“拍柜子”升级到“读日志”，附赠速捷工程师私藏的EPP机型报警代码速查表。）
——晋江速捷自动化科技有限公司｜2017年扎根晋江，服务全国20+工业领域，修过10000+台自动化设备。
（温馨提示：非紧急情况下，请勿自行短接安全回路。专业的事，交给持证上岗的“设备医生”。）
各位EPP线上的战友，上一章咱们已经一起给系统做了个体检——急停旋没旋、门磁吸没吸、日志里有没有ALM-703在冷笑……
现在，体检报告出来了：硬件OK、权限可疑、通信沉默。
那问题来了：能修吗？怎么修？敢修吗？
别急，晋江速捷这帮“设备医生”修EPP设备时，从来不用“万能密码”（真没有），也不靠“重启大法”赌运气（赌赢了是运气，赌输了是事故）。我们信奉一套看得见、走得通、审得过的三级解锁策略——就像医院分诊：小感冒去门诊，骨折进骨科，心梗直送导管室。
✅ 前提声明（划重点）：
所有操作均基于IEC 61508 / ISO 13849功能安全规范，符合《GB/T 16855.1-2018 机械安全 控制系统安全相关部件》要求；
未经安全回路验证擅自短接、屏蔽或绕过急停/门锁信号，属于严重违规操作——轻则产线停摆，重则安全责任倒查。
（说人话：别学短视频里“拿胶带粘急停”的狠人，咱走正道，又快又稳还免责。）
2.1 初级响应：先让物理世界“签到成功”——安全状态确认是解锁的入场券
这是唯一允许现场操作员独立完成的步骤，也是所有后续动作的“安全闸门”。不达标？后面两步直接Pass。
🔧 操作清单（请逐项打钩✅，别跳步）：
- 急停复位到位：旋转式急停按钮必须顺时针拧到底，听到“咔哒”微响，并在HMI诊断界面确认对应输入点（如I1.0）状态由0变为1；
- 安全门真实闭合：不是“看上去关上了”，而是用万用表测门磁开关两端电阻——常闭型应为≈0Ω；若为OL（开路），检查挡块位置、磁铁偏移或触点氧化；
- 辅助能源达标：气源压力≥0.55MPa（看压力表+PLC模拟量输入值双确认）、液压站油温≤65℃、冷却水流量≥设定阈值（HMI→“系统监控”页可查实时值）；
- 外围安全器件自检通过：比如光栅无遮挡报警、双手启动按钮同步性误差＜50ms（部分高端机型支持HMI一键自检）。
💡 速捷实战彩蛋：
某EPP-PRO2000客户反复锁机，现场确认所有物理条件都满足——结果发现，安全继电器底座插针轻微弯曲，导致K1线圈供电时断时续。万用表测电压波动在20–24V之间，PLC判定“安全回路不可靠”，默默锁死。换底座，5分钟恢复生产。
🚫 错误示范警告：
“我把急停线从端子上拔了再插回去，它就解锁了！” → 这不是解锁，是人为制造安全盲区，已触发《安全生产法》第三十六条追责情形。
（速捷工程师现场看到这种操作，会立刻暂停服务并出具《安全风险告知书》——不是较真，是负责。）
2.2 中级诊断：登录维护账户，让HMI“开口说话”——报警代码是系统的求救短信
当物理层确认无误，系统仍不响应？说明问题在“数字世界”。这时，请拿出你的维护账户凭证（不是操作员账号！），走正规通道“问诊”。
📱 标准操作流：
1. 在HMI主界面长按【设置】键3秒 → 进入登录页；
2. 输入二级维护账号（默认非admin，如tech@epp + 预设密码，首次使用需由管理员初始化）；
3. 进入【诊断中心】→【报警历史】→ 筛选“当前未复位”条目；
4. 重点盯住带ALM-xxx前缀的代码（例：ALM-703：License Validation Failed、ALM-218：EtherCAT Safety Channel Lost）。
🔍 怎么读懂这些“天书”？速捷私藏三招：
- 看后缀定性质：…Failed多为软件校验失败；…Lost/…Timeout指向通信中断；…Overtemp/…Undervolt直指硬件异常；
- 查时间戳找诱因：锁定发生前2分钟内，是否有人工操作（如参数下载）、外部事件（如空压机启停）、或系统事件（如固件自动校验）；
- 交叉比对IO状态：例如ALM-218报出时，同步打开【IO监视器】，看EtherCAT_Master_Status是否为0x0000（正常应为0x0001），再逐个排查从站Online状态。
📎 附：EPP主流机型高频ALM代码速查（速捷现场工具箱第一页）
| ALM代码 | 含义 | 常见原因 | 是否可现场处理 |
|----------|-----------------------|------------------------------|----------------|
| ALM-703 | License校验失败 | 授权文件损坏/时钟漂移/证书过期 | 否（需专用工具） |
| ALM-218 | EtherCAT安全通道丢失 | 电缆松动/从站掉电/耦合器故障 | 是（查物理链路） |
| ALM-409 | 安全PLC程序CRC校验错误 | 程序被意外修改或Flash存储异常 | 否（需重刷安全固件） |
| ALM-102 | 急停回路监控超时 | 安全继电器响应延迟/接线虚接 | 是（测电压+阻值） |
📌 速捷提醒：
如果你在HMI上看到ALM-703，但手头没有授权密钥文件——千万别点“忽略警告”或“临时旁路”。EPP设备的安全PLC（如倍福CX5140）一旦检测到非法绕过，会永久写入Safety Lock Flag，后续必须返厂级重置。我们修过一台因此锁死半年的EPP-MAX800，最后靠USB加密狗+数字签名才救回来。
2.3 高级解锁：调用厂商级工具链，精准“重装信任”——不是重装系统，是重建安全契约
当HMI明确指向软件/授权类故障（尤其是ALM-703/ALM-409），且现场无法通过常规手段恢复时，就该请出“终极武器库”了——但请注意：这一步，必须由持证工程师执行，且全程录像留痕。
🛠️ 标准作业包（速捷技术服务标准SOP-EPP-2024 v2.1）：
- 工具准备：
✓ EPP-ConfigTool v4.2（官方最新版，非破解版，带SHA256数字签名）
✓ 原厂USB硬件加密狗（绑定设备序列号，离线可用）
✓ 加密U盘（含该设备专属license.sig+safety_config.bak双备份）
✓ 笔记本电脑（禁用WiFi/蓝牙，仅通过网线直连PLC编程口）
- 操作四步法（缺一不可）：
① 安全模式进入：在ConfigTool中选择“Safe Mode Reset”，输入设备唯一SN码+动态验证码（来自加密狗LCD屏）；
② 密钥重载：自动校验U盘内license.sig与CPU序列号、时间戳、固件版本三重匹配，任一不符即终止；
③ 安全配置回滚：若存在有效备份，优先加载safe_config.bak（含所有安全限值、急停逻辑、STO参数）；
④ 全链路验证：工具自动生成《安全功能验证报告》，包含12项关键测试（如急停响应时间≤200ms、安全门重开延时≥3s等），签字归档。
🔐 为什么必须用原厂工具+加密狗？
因为EPP设备的安全逻辑不是“一段代码”，而是一整套可信执行环境（TEE）：
- 授权密钥经国密SM4算法加密，密文写入PLC安全Flash区；
- 每次启动，CPU安全核（ARM TrustZone）独立校验密钥有效性；
- USB加密狗提供物理不可克隆（PUF）密钥，确保“工具即身份”。
👉 简单说：没有它，你连ConfigTool的“重载”按钮都点不亮。
💼 速捷服务实录：
上周为浙江某汽车零部件厂EPP-PRO2000解锁，ALM-703锁定。客户自己试过5种“网传密钥生成器”，结果触发安全熔断机制——PLC拒绝任何新授权请求。我们带着加密狗和离线授权包上门，47分钟完成安全模式重置+全链路验证，产线当天下午恢复满负荷运行。临走前，还帮他们把旧版HMI升级到v3.8，新增了“授权到期提前30天预警”功能。
总结一下这套分级策略的底层逻辑：
🔹 初级响应 = 守住物理安全底线（谁都能做，但必须做对）；
🔹 中级诊断 = 听懂系统语言（需要基础培训，速捷可提供HMI诊断速成课）；
🔹 高级解锁 = 执行安全契约重签（必须持证、用原厂工具、全程留痕）。
它不追求“最快”，而追求“最稳”；不鼓吹“一键”，而强调“可溯”。因为对EPP产线来说，一次合规解锁省下的，不仅是2小时停机损失，更是未来三年免于安全审计质疑的底气。
（下章预告：《预防锁定复发与系统健壮性提升方案》——从“修好就走”到“修完不坏”，聊聊怎么给EPP系统装上“防锁保险丝”、配好“通信双肺”、再存一份“数字替身”应急镜像。）
——晋江速捷自动化科技有限公司｜2017年扎根晋江，服务全国20+工业领域，修过10000+台自动化设备。
（温馨提示：所有高级解锁服务均签署《安全操作确认单》，全程视频存档，支持客户随时调阅。）
各位EPP线上的老朋友，上一章咱们刚把被锁死的设备从ICU里拉回病房——急停旋了、日志读了、密钥刷了、安全链验了……
但您有没有发现一个扎心的事实：
👉 修得再快，也快不过下次锁得更突然；
👉 解得再稳，也稳不过同一台设备三个月后又报ALM-703。
这就像总去医院治感冒，却从不查是不是空调常年直吹、窗户常年不关、连保温杯都只泡枸杞不放姜片……
真正的高手，不在抢修现场，而在预防前线。
晋江速捷干了7年自动化“设备保健医生”，修过比亚迪的EPP线、恒安纸业的发泡机组、中国烟草的成型专机——我们越来越笃信一句话：
> “最好的维修，是让故障没机会发生。”
所以这一章，咱们不聊“怎么解”，专聊“怎么不锁”。
不是打补丁，是换体质；不是救火，是建消防站；不是临时抱佛脚，是提前把佛脚焊死在墙上。
3.1 权限与运维管理优化：让“谁该动哪根线”，清清楚楚写进系统宪法
EPP设备不是ATM机——插卡输密码就能取钱；它是精密的安全执行体，每一次参数修改、每一回程序下载、每一秒远程连接，都在触发底层安全逻辑的“信任投票”。
而现实中，太多锁定，源于“权限太松、记录太糊、人太忙”。
🔧 我们帮客户落地的“权限三原则”，不是纸上谈兵，是产线实测有效的硬约束：
✅ 多级用户角色，真·分权不分锅
| 角色 | 可操作范围 | 不可触碰红线 | 速捷标配动作 |
|------------|---------------------------------------|----------------------------------|-----------------------------|
| 操作员 | 启停设备、切换配方、复位普通报警 | ❌ 不能进HMI设置页、❌ 不能改IO映射、❌ 不能导出日志 | 自动隐藏所有“高级设置”菜单项 |
| 技师 | 查看IO状态、下载备份程序、校准传感器零点 | ❌ 不能重载授权、❌ 不能关闭安全监控、❌ 不能跳过STO验证 | 登录后强制弹出《操作风险确认框》 |
| 管理员 | 全权限（含安全PLC配置、证书更新、固件升级） | ❌ 每次敏感操作需二次扫码+指纹双因子认证（可选配） | 操作全程录像+自动归档至本地NAS |
💡 实战效果：
泉州某EPP-MAX800客户原用统一密码admin123，新员工误点“清除全部安全配置”，导致ALM-409永久锁死。速捷上线角色权限后，技师账号根本看不到“安全配置”菜单，操作员连“诊断中心”都要按住【Shift+Alt】5秒才弹出——从此再没因误操作锁机。
✅ 登录失败自动冷却，拒绝“暴力试探”
- 连续3次密码错误 → 锁定该账号15分钟（非全系统锁）；
- 连续5次错误 → 自动向预设微信/短信通道推送告警（含IP、时间、账号）；
- 支持绑定企业微信/钉钉审批流：冷却期满后，需班组长扫码一键解锁。
📎 小贴士：这不是防君子，是防“手滑+好奇+网传万能密码”的组合拳。我们甚至见过客户用“123456”试了17次……现在，他每次输错第三遍，手机就震一下：“张工，您确定要继续吗？”
3.2 固件与通信可靠性加固：给PLC装上“心脏起搏器”，给EtherCAT接上“双肺呼吸”
EPP设备的控制系统，本质是一套高实时、高安全、高协同的“工业神经系统”。
而神经最怕什么？
⚡ 电压一抖就宕机；
🌐 网线一松就锁死；
💾 断电一秒就丢程序。
别慌——这些不是玄学，是可工程化解决的物理问题。速捷的加固方案，不玩虚的，只做三件事：稳供电、强通信、保数据。
🔧 固件补丁管理：不做“永远的旧版本信徒”
- 每季度推送《EPP机型固件健康报告》（含已知ALM漏洞清单、修复版本号、升级风险提示）；
- 升级前自动生成当前配置快照（.bak+.sig双备份），支持一键回滚；
- 关键固件（如安全PLC核、EtherCAT主站驱动）升级，必须通过速捷离线验证包校验（SHA256+设备SN绑定）。
📌 真实案例：EPP-PRO2000 v3.2.1存在EtherCAT从站心跳超时误判缺陷（官方公告编号EPP-SB-2023-08），导致ALM-218高频误报。速捷提前2个月为客户部署v3.2.3补丁，零停机、零误报、零额外费用。
🔧 冗余通信架构：告别“单线奔命”，拥抱“双环并行”
- 对PROFINET/EtherCAT主干网，强制采用双环拓扑+媒体冗余协议（MRP）；
- 关键从站（如热板温控模块、模具合模伺服）接入双网口，主备链路自动毫秒级切换（＜20ms）；
- 现场布线执行《速捷工业网线施工黄金10条》：屏蔽层单端接地、弯折半径≥4D、远离变频器3米以上……
💡 为什么双环比“备用网线”靠谱？
因为备用网线是“车坏了换备胎”，双环是“两台发动机同步供能”——当A环光纤被叉车碾断，B环已在23ms内接管全部IO，HMI连闪都不闪一下。
🔧 断电数据保护：给关键参数装上“黑匣子”
- 在PLC侧加装超级电容+Flash保护模块（非电池！免维护、-25℃~70℃宽温、寿命10年+）；
- 所有安全参数（STO阈值、急停延时、温度上限）、授权信息、HMI画面配置，实时双写入主Flash+保护Flash；
- 断电重启后，自动比对两区数据一致性，异常则触发“安全降级模式”（仅保留基础启停+手动调试）。
✅ 客户反馈最实在的一句：“上次厂区跳闸停了47分钟，重启后连HMI背景色都没变——不像修，像没停过。”
3.3 建立标准化应急响应手册：不是“出了事再找人”，而是“人未到，方案已就位”
再好的预防，也挡不住百年一遇的偶发故障。
这时候，响应速度决定损失大小，预案质量决定恢复质量。
速捷不卖“救火服务”，我们卖“已备好的灭火器+清晰使用图+最近消防栓定位”。
📘 每台交付的EPP设备，我们都配套交付一套《EPP专属应急响应手册》（纸质+加密U盘双载体），它不是说明书，而是：
🔹 一台设备的“数字替身”：含该机唯一SN码、固件版本、HMI型号、PLC程序哈希值、最后一次安全验证报告；
🔹 一张即拿即用的作战地图：
▪️ 【SOP速查页】：EPP-MAX800 / EPP-PRO2000 / EPP-LITE系列专属解锁流程图（带截图+按钮坐标+超时提醒）；
▪️ 【直连通道卡】：厂商400技术支持专线（非客服语音树！直通EPP产品工程师）、速捷7×12小时技术支援微信（扫码加群，带设备SN认证）；
▪️ 【本地镜像包】：含该设备出厂完整镜像（含授权文件、安全配置、HMI工程源码），U盘即插即用，3分钟完成整机还原。
📎 手册里的“小心机”：
- 所有操作步骤标注耗时预估（例：“HMI登录维护账户：≤45秒”）；
- 关键操作旁附失败自检清单（例：若ConfigTool无法识别USB加密狗，请检查→①电脑USB口供电是否≥500mA；②加密狗LCD屏是否显示‘SN:XXXXX’；③设备是否处于Safe Mode待机态）；
- 每页底部印有速捷工程师现场服务二维码——扫码直接调取该设备历史维修记录、更换备件清单、上次升级时间。
💬 一位客户说得好：“以前锁机，第一反应是翻手机找速捷电话；现在锁机，第一反应是抽出手册第7页，边看边操作，等你们工程师到厂门口时，我已经在调下一批泡沫密度了。”
最后送大家一句速捷七年来刻在工装口袋里的信条：
> “修一台设备，靠手艺；防一百次锁定，靠体系；让客户忘了还有‘锁定’这个词，才是真本事。”
预防不是成本，是ROI最高的投资——
一次ALM-703锁机，平均停线2.3小时，损失约¥18,500（按EPP产线单小时产值估算）；
而一套权限+冗余+手册方案，年均投入不足该损失的1/5，且终身有效。
（悄悄说：我们正为所有签约年度维保客户，免费升级《EPP智能预警模块》——它能提前14天预测授权到期、提前72小时预警固件兼容风险、实时监测EtherCAT抖动率……下回，咱们聊聊这个“会算命的PLC”。）
——晋江速捷自动化科技有限公司｜2017年扎根晋江，服务全国20+工业领域，修过10000+台自动化设备。
（温馨提示：所有预防方案均支持“轻量试点→全厂推广”分步落地，首台设备改造，我们驻厂陪跑48小时。）
