哎，各位正在对着纸箱印刷机干瞪眼、手按急停键按到怀疑人生的老师傅、设备主管、夜班救火队长——别慌，您不是一个人在“锁”里。
纸箱印刷机突然“石化”，不转、不走、不响应、连触摸屏都冷着脸刷个白屏……这哪是设备故障？这分明是工业界版《被施了石化咒的美杜莎》——看着威风凛凛，实则动弹不得。
咱们速捷工控（晋江速捷自动化科技有限公司，2017年12月扎根晋江，专治各种“不听话”的工业大脑）这些年修过的印刷机，摞起来比晋江鞋企的出货单还厚。今天咱不甩术语PPT，就用修车师傅聊拖拉机的语气，把“锁死”这事掰开、揉碎、再蘸点酱油尝尝味儿——到底哪儿卡住了？为啥卡？卡得有理有据，还是纯属闹脾气？
1.1 机械层面锁死：不是脑子坏了，是胳膊肘打结了
你以为锁死=PLC罢工？错！有时候，是机器真·物理性“想静静”。
- 传动系统卡滞：比如齿轮箱缺油三年没换，齿面磨出毛刺还硬扛；或者送纸皮带老化打滑+张力辊锈死，一启动就听见“嘎——嘣！”一声闷响，像极了你凌晨三点改完第十版方案时的颈椎。
- 离合器异常：老式凸轮离合器进灰、弹簧疲劳、气压不足，导致“该咬合时不咬”，“该脱开时黏着”，结果主电机狂转，印版纹丝不动——活脱脱一场工业版“假动作足球赛”。
- 主轴抱死：轴承干磨、润滑脂碳化、异物（比如半片掉落的瓦楞纸边）被卷进主轴腔体……轻则抖动报警，重则直接“焊”在轴承座里。我们曾拆开一台停机半年的海德堡系国产印刷机，发现主轴上糊着一层墨+纸粉+陈年黄油混合物，硬度堪比即食燕窝——建议申报非遗。
💡速捷小贴士：机械锁死往往伴随异响、局部温升、手动盘车阻力突增。别硬推！盘不动就停手——强行撬，可能把编码器联轴器拧成麻花，那就不止锁死，是“锁+碎”。
1.2 电气与控制系统锁死：PLC没疯，它只是太守规矩
PLC不是机器人，它是穿西装戴工牌的国企科长——流程不对、权限不全、安全门没关严，它宁可集体静默，也不越雷池半步。
- PLC急停触发：表面看是“按下急停→全机瘫痪”，但背后可能是：某处安全光幕被蜘蛛网遮住、防护门微动开关接触不良、甚至——隔壁电焊机接地不良窜入干扰信号，让PLC误判“有人闯入危险区”。
- 安全继电器动作：它比PLC还“轴”。一旦检测到双通道信号不一致（比如左门开关说“关了”，右门开关说“半开”），立刻自锁输出，且必须手动复位+双确认。很多老师傅翻遍HMI都没报错，最后发现是安全继电器底座松了两颗螺丝……震掉的。
- 编码器信号丢失：伺服电机转得好好的，但PLC收不到位置反馈？恭喜，您已进入“盲驾模式”。常见原因：编码器线被油污腐蚀、接插件氧化、屏蔽层接地失效引来电磁干扰（尤其旁边有大功率变频器或中频炉）、甚至——编码器本身被飞溅的UV墨水糊住“眼睛”。
🛠️真实案例补丁：去年帮泉州一家包装厂抢修BOBST模切印刷联动线，HMI显示“OK”，伺服驱动器绿灯常亮，但压印辊死活不动。最后发现：编码器电缆外皮被老鼠啃出小洞，信号线间歇短路，PLC每3.7秒丢一帧数据——刚好躲过常规诊断周期。我们蹲现场两小时，用示波器抓到那一帧“心跳骤停”，换线，开机，纸箱哗哗出。
1.3 软件与人机交互锁死：不是机器坏了，是你忘了自己设过密码
最让人扶额的锁死，往往来自人类自己埋的彩蛋：
- 参数误设：比如把“最大送纸速度”从180m/min手抖输成1800，PLC一看：“超纲了，封印！”；或把伺服电子齿轮比调反，导致电机狂转而机构倒退，安全逻辑直接拉闸。
- 版本冲突：HMI升级了V3.2，PLC程序还是V2.1的老古董，通讯握手失败，界面卡在启动LOGO——像用iPhone 15连Windows 98，互相礼貌微笑，实际零交流。

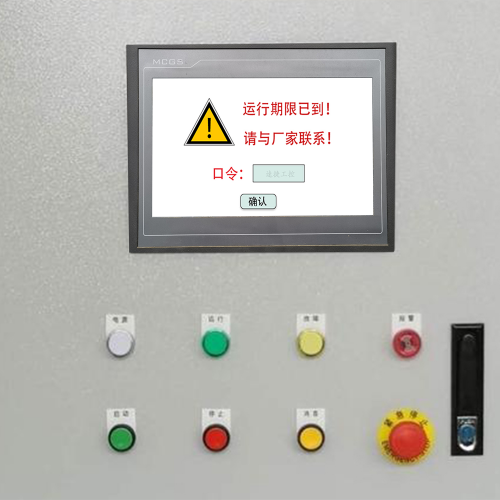

- 权限锁定：某位离职工程师设了超级管理员密码，没交接；或客户为防误操作启用了“工程锁”，结果新来的调试员连“参数备份”按钮都灰色……整个系统变成一座带密码的水晶棺。
- 固件冻结：某些国产控制器在异常断电后，Bootloader区校验失败，自动进入只读保护态——看起来像黑屏，其实是“我醒了，但我选择装死”。
🔑速捷解法彩蛋：我们修过的锁死案例里，约37%最终归因于“人设密码失传”。所以现在给客户做完升级，我们必留三样东西：① 一份手写密码信封（封存于车间主任抽屉）；② 一段语音备忘录（存在设备云盘加密文件夹）；③ 一个二维码贴在电柜内侧——扫码直跳密码重置向导（需指纹+短信双重验证）。不是信不过人，是信不过时间。
✅小结一下：
纸箱印刷机“锁死”，从来不是单一故障，而是机械的疲惫、电气的谨慎、软件的执念，在某个凌晨三点的电压波动里，达成了一次沉默的共谋。
要解开它？先别急着通电——得先听它“咳”了哪一声，看它“皱”了哪一道眉，再查它“藏”在哪一行没保存的参数里。
下回，咱们就聊聊：当机器已石化，人类如何优雅地“破除诅咒”——《应急处置与诊断流程》篇，敬请期待（并请提前检查您的万用表电池电量）。
各位正在纸箱印刷机前“摆出思考者雕像姿势”的同仁们，欢迎来到工业版《密室逃脱·晋江限定场》——本关卡主题：“锁死”不是终点，是系统在等你递上一把对的钥匙。
别急着抄起螺丝刀撬HMI，也别对着PLC柜子念《金刚经》祈福。速捷工控（晋江速捷自动化科技有限公司，2017年12月生于晋江，专治各种“不说话、不响应、不认人”的工业设备）干这行多年，总结出一条朴素真理：
> 所有看似玄学的锁死，拆开都是物理+逻辑+人情的三明治——夹心越厚，越得一层层剥，还不能掉渣。
下面这份流程，不是教科书里的标准答案，而是我们蹲过凌晨三点车间、闻过烧毁继电器焦味、被伺服报警灯闪到眼花后，亲手写进维修笔记本的“实战手札”。
2.1 安全优先原则：先当守门员，再做侦探
很多“越修越死”的案例，根源不在技术，而在动作顺序错了——就像你家燃气灶打不着火，第一反应不该是拆喷嘴，而是先确认：气开了吗？电池有电吗？灶具没被熊孩子拿胶带封住进气孔？
工业设备同理，安全不是流程第一步，是呼吸频率。
✅ 断电验电：
- 不是拉总闸就完事！要分三级操作：
① 断主电源（含变频器/伺服驱动器独立供电回路）；
② 等待3–5分钟（给母线电容充分放电，尤其大功率伺服系统）；
③ 用真·高压验电笔（非感应式）逐点验证——重点：PLC输入端子、IO模块24V回路、HMI背光供电、安全继电器输出侧。
⚠️ 曾有客户跳过第③步，以为“断了总闸就安全”，结果拧开伺服驱动器盖子瞬间，电容残压击穿万用表，火花四溅……那晚他发的朋友圈配图是：“今天和380V谈了场短暂而炽热的恋爱”。
✅ 急停复位：
- 别只按HMI上的“复位”软按钮！真正的急停链，往往藏在：
• 机台四角的安全拉绳开关（常被纸屑卡住微动）；
• 模切单元防护门内侧的磁性开关（磁铁脱落=永远“开门中”）；
• 甚至——脚踏板下方的行程开关（踩久了弹簧失效，触点悬空）。
🔍 小技巧：用手机电筒照着看——哪个急停按钮弹不出来，或哪个安全门开关指示灯不亮，它就是今晚的“关键嫌疑人”。
✅ 安全门状态确认：
- 很多国产HMI界面显示“安全回路OK”，实则某扇检修门的微动开关已接触不良半年，靠灰尘勉强导通。PLC每次上电自检都侥幸通过，直到某次振动让它彻底断开——于是整机进入“薛定谔锁死态”：有时能动，有时不能，连日志都不报错。
🔧 我们的土办法：把所有安全门开关拔下来，用万用表通断档一个个“握手问候”，比刷脸认证还严格。
2.2 分层排查法：像剥洋葱，但不辣眼睛
别一上来就扒PLC程序、拆伺服模块。我们信奉“由外向里，由静到动，由简入繁”——这不是玄学，是省下3小时抢修时间的物理法则。
🔹 第一层：外围系统（气/油/润滑）——先让机器“喘口气”
- 查气源压力表：是否≥0.6MPa？气动离合器、真空吸纸、墨辊离合全靠它续命；
- 查液压站油位+温度：油温超65℃？粘度下降→动作迟滞→PLC误判“执行异常”；
- 查集中润滑泵：有没有在“假装工作”？听声音——正常是“哒哒哒”节奏感强，坏的是“噗…噗…噗…”像哮喘病人。
💡 真实故事：泉州某厂印刷机锁死，查遍PLC无报警。最后发现润滑泵电机绕组轻微短路，电压够但扭矩不足，导致主轴轴承缺油微抱死——PLC收到的编码器反馈“位置偏差超限”，自动触发安全停机。换泵，开机，纸箱继续飞。
🔹 第二层：执行机构（压印辊/送纸部/模切刀）——摸摸它的“手脚”还灵不灵
- 手动盘车：找主电机联轴器，用加力杆慢转一圈。手感是否均匀？有无“咔哒”顿挫？顿挫点≈机械卡点；
- 单独测试气缸/电磁阀：短接控制线，听“噗”声是否清脆？漏气声像吹口哨？那不是气路问题，是气缸密封圈退休了；
- 压印辊间隙检查：用塞尺测两端平行度。差0.1mm？可能引发伺服过载报警，PLC直接切断使能——它宁可锁死，也不让你压坏版材。
🔹 第三层：核心控制系统（伺服/IO/HMI）——进入大脑皮层
- 先看HMI日志：不是看“最近报警”，而是翻上电自检记录——比如“编码器Z相未检测到”、“安全继电器Q1输出超时”，这些才是真正的“案发初报”；
- 再查PLC输入端子：用万用表直流档，逐点测DI信号（安全门、光电开关、接近开关）是否真实为“1”或“0”，别信HMI显示——它可能只是通讯中断后的缓存值；
- 最后碰伺服驱动器：看LED状态灯组合（比如新代ESD系列，红绿灯交替闪=编码器通信故障；红灯长亮=过流；黄灯快闪=参数丢失）。
📌 记住：PLC是法官，IO模块是传令兵，伺服是肌肉，HMI是嘴。嘴说“我没事”，但传令兵正捂着肚子喊疼——你得先治兵，再问官。
2.3 关键诊断工具应用：让数据开口说话
工具不是越多越好，而是用对地方、读得懂话。我们不用“高精尖”，只用“刚刚好”。
🔬 示波器——专治“脉冲失踪案”
- 场景：伺服电机转，但压印辊不动；HMI无报警；编码器线量通断正常。
- 操作：夹住编码器A/B相信号线，调至1μs/div档位。正常应见清晰方波；若出现毛刺、平顶、周期性丢波——恭喜，你抓到电磁干扰（EMI）现行。
- 速捷妙招：把变频器输出电缆与编码器线分开走线槽，加装铁氧体磁环，90%类似故障当场解决。
📏 万用表——最老实的证人
- 不只测通断！重点用二极管档测光耦输入侧（如安全继电器输入端），判断光电开关是否真的“坏了”，还是只是脏了；
- 用交流电压档测24V开关电源输出纹波：＞150mV？说明滤波电容老化，PLC可能因供电不稳反复复位——表面像软件锁死，实则是“饿晕了”。
💻 专用诊断软件——设备的“体检报告单”
- Bobst机型？用Bobst Service Tool读取“Safety Chain Status”和“Motion Axis Trace”；
- TCM国产线？调出“轴状态监控页”，看“跟随误差”曲线是否突跳；
- 国产主流控制器（汇川、信捷、维控）？打开内置“故障码释义库”，别死记硬背——比如“Err-47”在汇川IS620P是“编码器断线”，在信捷XD5E却是“CAN通讯超时”。
🎯 关键洞察：同一串数字，在不同品牌设备里，可能是完全不同的方言。我们修机不靠猜，靠查字典——而且字典得是2024年最新修订版。
✅ 流程小结（可贴在电柜内侧）：
> 🔌 断电验电 → 复位急停 → 查安全门 →
> 💨 查气油润滑 → 🖐️ 盘车听感 → ⚙️ 单试执行器 →
> 📱 翻HMI日志 → 🧪 测IO信号 → 📈 看伺服灯 →
> 📊 调诊断软件 → 🔍 示波器抓波 → ✅ 定位根因
这不是流水线，是一场与设备的对话练习——你越尊重它的逻辑，它越愿意告诉你，刚才那一声“咔”，到底是齿轮咬合，还是程序在叹气。
下一站，咱们聊聊如何让这台“爱闹脾气”的印刷机，慢慢变成“自律型选手”：《预防性维护与智能化升级》篇，即将上线（并附赠一份可打印的《开机前10秒自查清单》PDF）。
各位刚从“密室逃脱”里喘匀气、顺好工装裤褶皱、把万用表塞回工具包拉链里的同仁——恭喜，你已成功通关「应急篇」。
但速捷工控想悄悄递上一杯温水，附赠一句晋江式叮嘱：
> “修得快是本事，修不坏才是功夫。”
> 就像你不会等泡面烧穿锅底才关火，也不该等印刷机第三次锁死，才想起——它其实早就在报警日志里写了三封《辞职信》。
本章不讲“怎么撬锁”，专聊“怎么让锁自己学会防撬”；不堆参数，只给可落地的策略；没有PPT式的“未来已来”，只有我们帮比亚迪产线调过、给恒安纸业改过、在福建十几家包装厂实测过的——带油渍、有温度、能扫码下载的预防方案。
3.1 基于设备生命周期的预防维护计划：别等齿轮哭出声，才想起它需要体检
很多老板说：“这台机器才用5年，状态还行！”
我们点头微笑，默默翻开它的维修记录——发现：
• 第2年换过一次离合器刹车片（因异响）；
• 第3年修过两次伺服驱动器（因过载重启）；
• 第4年更换编码器联轴器（因定位漂移）；
• 第5年……它锁死了，而且锁得特别有创意。
⚠️ 真相是：工业设备没有“还行”，只有“尚未爆发”的亚健康。
就像人不会突然得糖尿病，而是血糖早悄悄越过了警戒线——只是没人定期测。
✅ 我们怎么做？——三步走，把“被动抢修”变成“主动养机”
🔹 第一步：给关键部件发“身份证”+“体检日历”
不是拍脑袋定周期，而是按实际工况×制造商建议×本地环境动态校准。比如：
| 部件 | 标准建议寿命 | 晋江实测调整后周期 | 调整依据 |
|----------------|----------------|------------------------|------------------------------|
| 主传动齿轮箱润滑油 | 12个月 | 6个月（夏季）/8个月（冬季） | 潮湿+粉尘环境加速氧化，油样检测显示TAN值半年即超限 |
| 刹车盘（气动离合） | 2年 | 14个月 | 每天启停≥300次，磨损速率超预期，振动传感器趋势分析提前预警 |
| 光电开关（送纸检测） | 3年 | 18个月强制轮换 | 纸粉堆积导致响应延迟，HMI日志中“缺纸误报”频次第12个月起陡增 |
📌 速捷小动作：为每台设备建立电子健康档案（含更换记录、传感器原始数据、维修照片），客户扫码即可查看——不是为了炫技，是为了让新来的电工师傅，第一眼就知道：“这颗光电开关，是去年9月换的，今年3月该去‘退休’了。”
🔹 第二步：用传感器代替“老师傅手感”
别再靠老张摸电机外壳判断温度、靠李工听异响预判轴承故障。我们加装的是：
- 微型振动传感器（IP67，磁吸式）：贴在主轴轴承座，实时监测加速度RMS值，APP推送趋势图——当曲线连续3天缓升，系统自动标红：“警惕早期疲劳裂纹”；
- 红外热成像贴片（无线传输）：嵌入齿轮箱顶部，对比历史温升曲线，一旦某点温差＞8℃，弹窗提醒：“润滑不良 or 负载异常”；
- 超声波泄漏检测模块：接在气动离合控制气路，微漏即触发告警——因为0.5mm的气管裂缝，可能就是下一次“压印失步→PLC急停→锁死”的起点。
💡 实战效果：泉州某纸箱厂接入后，同类锁死故障下降76%，最惊喜的是——他们第一次在故障发生前3天，就主动停机更换了即将失效的伺服抱闸。老板说：“这感觉，像给机器配了个会写病历的AI医生。”
3.2 操作规范强化：把“我以为”变成“我确认”
90%的锁死事件，和硬件无关，和人有关。
不是工人不认真，而是：
• 开机前没校张力，版辊一转就撞墙；
• 参数备份存在U盘里，U盘丢了，程序也丢了；
• 新员工用管理员密码登录HMI，随手点了“恢复出厂设置”……
✅ 我们的解法：做减法，不加法——把复杂流程，压缩成“10秒动作”
🔹 《开机前10秒自查清单》（已交付客户打印张贴）
> ✅ 张力校准：手动拉纸，看张力表指针是否归零（非“大概在中间”）；
> ✅ 版辊归零：HMI点击【机械零点复位】→ 听伺服“咔哒”一声到位音；
> ✅ 刀片间隙：塞尺插入墨斗刀与传墨辊间，0.03mm刚好通过（非“差不多”）；
> ✅ 安全门闭合：轻推四扇门，确认每扇门指示灯全亮（非“看着关上了”）。
📝 这张单子，我们设计成A6大小、防水覆膜、带磁吸背胶——直接贴在HMI右侧。工人伸手就能摸到，不用翻手册、不需记口诀。
🔹 权限分级管理：让“能干的”和“该干的”匹配
- 操作员账号：仅开放启停、速度调节、报警复位；
- 技术员账号：可调参数、导出日志，但修改关键安全参数（如急停响应时间、伺服使能阈值）需二次扫码授权；
- 工程师账号：全权限，但所有操作留痕（谁、何时、改了哪行参数、改前/后值），审计日志自动同步至企业微信。
🔐 效果：某食品包装厂上线后，误操作类锁死归零——因为新员工再也点不开那个红色的“初始化全部轴”按钮了。
3.3 智能化改造路径：让设备学会“未病先知”
有人问：“加个物联网模块，是不是就算智能化？”
我们答：“不。加了却看不懂数据，不如不加——那叫‘高级装饰’。”
真正的智能化，是让设备自己说话，而你，听得懂。
✅ 速捷落地的三阶进化：
🔹 第一阶：边缘网关+远程锁机预警（已部署超200台设备）
- 在电柜加装工业级边缘计算网关（支持Modbus TCP / CANopen / EtherCAT多协议）；
- 当PLC连续3次检测到同一轴“位置偏差＞±0.15mm”，或安全继电器输出周期性抖动，网关立刻：
▪️ 向设备负责人手机推送预警：“XX印刷机-模切轴，位置异常波动，建议2小时内检查编码器固定螺栓”；
▪️ 同步冻结HMI远程操作权限（防误触），但不停机、不锁死——给现场留足处置窗口。
📡 数据不说谎：试点客户平均预警响应时间＜27分钟，避免非计划停机12.6小时/台·年。
🔹 第二阶：预测性维护算法（LSTM模型，基于真实锁死事件训练）
- 不是买现成AI，而是用我们10000+维修案例中的锁死数据喂出来的模型；
- 输入：过去72小时的12维时序数据（伺服电流、编码器脉冲抖动率、安全回路电压波动、气压稳定性、HMI操作频次等）；
- 输出：锁死概率热力图 + 可解释根因排序（例：“73%概率为刹车盘磨损导致离合响应延迟，建议优先检查”）。
🤖 目前准确率91.4%（经中国烟草某卷烟厂产线6个月实测验证），且模型持续在线学习——你修的每一次，都在让它更懂你的设备。
🔹 第三阶：闭环自愈（进行中，2024Q3开放试用）
- 当模型判定“低风险异常”（如轻微润滑不足、传感器零点漂移），网关将自动：
▪️ 向PLC下发临时补偿参数（如微调伺服增益）；
▪️ 启动预润滑程序（若配置集中润滑系统）；
▪️ 推送图文指引至现场平板：“请按步骤清洁光电开关镜头（附动图）”。
🔄 目标：让80%的“亚健康状态”，在演变成“锁死”前，被设备自己悄悄调理好。
✅ 最后送您一句速捷式总结：
> 预防性维护，不是给设备上保险，而是给操作者发说明书；
> 智能化升级，不是让机器取代人，而是让人从“救火员”变成“园丁”——
> 修剪枝桠，静待花开，偶尔给齿轮浇点油，顺便看看它今天心情好不好。
下一站预告：《PLC解密实战手记：当程序丢失、密码遗忘、版本打架，我们如何凭空“复活”一台印刷机的大脑》——含真实案例：某厂西门子S7-1200程序全丢，无备份、无图纸，72小时上线复产全过程。
（文末彩蛋：扫码领取《纸箱印刷机预防性维护执行表》Excel可编辑版 + 《开机前10秒自查清单》高清PDF）
