热处理设备系统锁死

admin 2026年06月27日 20:58:02 59 0

各位老师傅、产线主管、自动化同仁，咱们先坦白一件事——
热处理设备突然“僵住”，HMI黑屏、温控失灵、升降台卡在半空……
这真不是它想摆烂，而是它正用最沉默的方式，发出一连串求救信号。
就像人突然晕倒，背后可能有低血糖、心律不齐，甚至只是昨晚没睡好——
设备锁死，从来不是单一故障，而是一场“多米诺式的小事故合谋”。
下面咱不讲虚的，掰开揉碎，聊聊三大类“锁死推手”，顺便帮您把“锅”分得明明白白。

（晋江速捷自动化科技有限公司）

1.1 控制系统软件异常：固件不是铁打的，权限也不是永动机

别信什么“PLC永不宕机”的江湖传说——
它再稳，也是跑在芯片上的程序，不是《西游记》里的金刚镯。

固件崩溃：常见于老旧设备长期未升级，或某次“热心同事”手动刷了非官方固件包（友情提示：西门子S7-1200 V4.5和V4.6之间那点兼容性缝隙，足够让加热曲线断在850℃）。

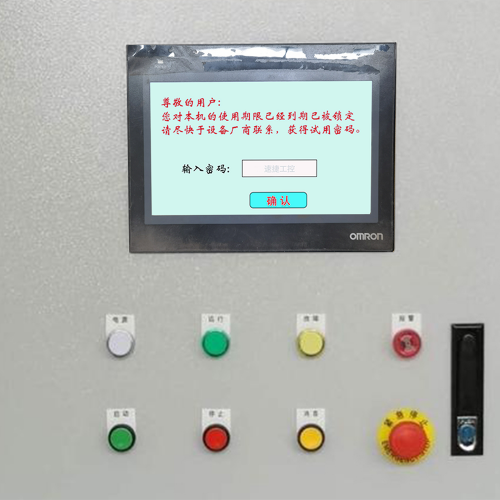

权限校验失败：比如操作员误删了用户组配置，或密码策略更新后未同步至触摸屏端——系统不是拒绝干活，是怕干错活，干脆“宁可不动，不可乱动”。
看门狗超时：这个小家伙本该是“安全哨兵”，但若主循环里塞了太多未优化的PID运算+数据存盘+通讯轮询，它等啊等，等到心跳都停了，就“啪”一声拉闸重启——结果重启卡在自检阶段，变成“假死”。

💡小剧场：某客户反馈“一按启动就黑屏”，查日志发现：PLC每37秒触发一次WDT复位，而温控算法里嵌了个未加超时保护的Modbus TCP读取——就像你边煮粥边打电话，粥糊了，你还以为手机没挂断。

1.2 硬件级故障触发：电线会松，模块会老，继电器也会“情绪化”

软件可以重装，硬件却不会说“我累了”，它只会默默掉链子。

PLC通信中断：不是网线断了才叫中断——现场变频器谐波窜入EtherCAT总线、接线端子氧化导致RS485信号衰减、甚至隔壁焊机一开，DP总线就集体“耳鸣”，都能让主站收不到从站心跳。
温控模块失联：热电偶补偿导线被高温烤脆、冷端补偿模块受潮漂移、或某块AI模块悄悄“躺平”（输出恒定4mA），PLC却还在按“正常值”发指令——结果炉温飙到1100℃报警都没响，系统反而因“无有效温度反馈”自动锁死。
安全继电器误动作：这是最让人挠头的“正义型故障”。比如冷却水流量开关触点轻微粘连，PLC没收到“水流OK”，安全回路立刻断电；又或者急停按钮接线端子虚接，震动一下就触发“紧急停机”——设备没坏，但它已进入“宁可信其有”的终极防御模式。

🔧真实案例：泉州某齿轮厂退火炉锁死，查了一上午，最后发现是温控柜里一块国产AI模块的供电滤波电容鼓包——电压纹波超标，导致采样值随机跳变，PLC判定“传感器失效”，直接切断加热输出并锁定操作界面。

1.3 外部耦合因素：设备不是孤岛，它是工厂生态里的“敏感体质”

热处理设备，本质是“高温+精密+强干扰”三重buff叠加体。
它的稳定，一半靠自己，一半靠周围环境是否“讲武德”。

电网瞬态干扰：雷击、大功率电机启停、电弧炉投切……这些“电闪雷鸣”，可能让PLC电源模块瞬间欠压，触发内部复位逻辑；更隐蔽的是，共模干扰通过信号线窜入，让模拟量输入鬼跳，系统误判为“工艺失控”，启动连锁保护。
冷却水压突变：水压传感器本身没问题，但管道锈渣堵住取压口，压力骤降→系统判定“冷却失效”→立即终止加热并锁机。等你冲过去拧开阀门，水哗啦一喷，设备还僵着——因为它等的不是水，是“确认信号”。
工艺参数越界连锁响应：这不是bug，是设计！比如设定升温速率≤10℃/min，实际因热电偶安装偏移导致反馈滞后，PLC算出“当前斜率12.3℃/min”，立刻触发“超调保护”，冻结所有输出并上锁——它不是坏了，是在认真执行您的安全承诺。

📌一句话总结：
> 热处理设备锁死，90%不是“坏了”，而是“太懂事了”——它把所有异常都当成了生死攸关的红线，宁可停，不敢错。

所以，与其问“怎么让它快点醒”，不如先问：“它到底在防什么？谁给它划的这条线？”

（下章预告：锁死了怎么办？别拍控制柜！我们教您分三级“温柔唤醒术”，连HMI冻成冰雕也能救回来👇）

——晋江速捷自动化科技有限公司｜2017年扎根闽南，专注让工业大脑“醒得快、记得清、扛得住”。
服务过比亚迪的电池烘箱、恒安纸业的热压辊线、中国烟草的烟叶回潮机组……
不是所有锁死，都叫故障；有些，只是系统在等一个懂它逻辑的人。

各位正在产线焦头烂额的老师傅、刚接到报警电话就往车间狂奔的工程师、以及那位默默把螺丝刀插在口袋里准备“物理重启”的值班主管——
请先深呼吸，把手从急停按钮上拿开，把锤子放回工具箱（真的，我们修过被拍变形的HMI外壳，那不是维修，是二次损伤）。

热处理设备锁死了？它没死，只是暂时“屏住了呼吸”。
我们的任务不是强行灌氧，而是快速判断：它是“呛水了”（通信卡住）、“心跳乱了”（程序跑飞）、还是“误报火灾”（安全逻辑误触发）？
下面这套三级唤醒术+故障树导航+数据取证法，是我们陪10000+台设备“苏醒”后，熬出来的实战手册——不讲理论，只教你怎么在30分钟内，让炉子重新吐热气。

2.1 分级解锁策略：像拆弹一样，越急越要分步来

🚨重要原则：所有操作前，先确认安全回路是否真实有效！
（别笑——真有客户边喊“快解密”，边把安全继电器输出端短接……结果温控恢复，炉门却打不开，最后靠消防队撬锁。）

▶ 第一级：本地硬复位 —— “轻轻拍一拍，看看还喘不喘”

适用场景：HMI黑屏但PLC指示灯正常（RUN亮、ERR灭）、触摸无响应、但冷却风机/照明仍工作。
✅ 正确操作：
- 断开主控PLC电源（非总闸！是PLC专用DC24V或AC220V输入端子），等待≥15秒（给电容彻底放电）；
- 重新上电，观察PLC是否进入自检→RUN灯稳定点亮→HMI是否出现品牌LOGO；
❌ 禁忌操作：
- 直接按PLC上的“RESET”键（部分老型号会清空RAM，程序丢了，连备份都没得救）；
- 用万用表蜂鸣档去“试”安全继电器触点（带电操作=送命题）。

💡速捷小贴士：我们给某汽车零部件厂做的“复位快捷卡”，印在防水PVC上钉在控制柜门内侧——含各品牌PLC断电时长、复位组合键、常见LED状态释义。现在他们产线班长人均“复位段位大师”。

▶ 第二级：安全模式重启 —— “进BIOS，不是重装系统”

适用场景：HMI显示“密码错误”“授权失效”“固件校验失败”，或PLC RUN灯闪烁不定。
✅ 正确操作：
- 通过编程电缆/USB转串口线连接PLC，用原厂软件（如TIA Portal、GX Works2）尝试“在线读取模块状态”；
- 若通讯成功，启用“Safe Mode”或“Maintenance Mode”（西门子叫Stop Mode，三菱叫Monitor Mode），绕过用户权限直接访问底层变量；
- 检查关键标志位：M8034（禁止输出）、D8000（看门狗计时器）、SM400（安全回路状态）是否被异常置位。
⚠️ 注意：此步需授权许可文件（LIC）或厂商密钥——别慌，速捷有官方渠道可临时激活（悄悄说：我们帮比亚迪福州基地解过3次“授权漂移”，原因竟是厂区Wi-Fi信道干扰导致License服务器心跳丢包）。

▶ 第三级：远程诊断通道启用 —— “医生不到场，也能听诊”

适用场景：设备在异地、夜班无人值守、或客户明确拒绝现场介入。
✅ 我们的标准动作：
- 提前部署的速捷云诊盒（嵌入式边缘网关）自动唤醒，通过4G/专网上传实时I/O映射表、HMI画面快照、最近100条事件日志；
- 工程师手机端打开“速捷远诊APP”，拖拽式查看：
　🔹 哪个热电偶通道值突变为-273℃（传感器断线）？
　🔹 哪个电磁阀输出点持续为0（程序逻辑卡死）？
　🔹 哪个Modbus地址连续12次超时（变频器掉线）？
- 定位后，远程下发“诊断指令块”（如强制置位Q0.0测试加热接触器）、或推送轻量级修复程序（无需全量下载，仅覆盖故障逻辑段）。

📌 真实战绩：去年台风天，漳州某不锈钢退火炉锁死，现场断网断电。我们靠客户手机热点+云诊盒残存电量，远程恢复温控PID参数，抢在订单交付前6小时“续命成功”。

2.2 故障树（FTA）驱动的现场排查路径：从“屏幕冻住”到“信号失踪”，一竿子捅到底

别信“先换HMI再说”的玄学——90%的HMI冻结，根子在PLC或底层IO。我们用一棵“故障树”帮你少走3公里弯路：

HMI完全无响应？
├─ ✅ 检查HMI供电：DC24V是否跌至20V以下？（万用表测端子，别信电源模块指示灯）
├─ ✅ 测HMI与PLC通讯线：RS485 A/B端压差是否＞200mV？（用示波器看波形，别只测通断）
│  └─ 若通讯中断 → 追溯PLC的PORT口状态：TX/RX灯是否闪烁？若不闪 → 查PLC通讯模块拨码、终端电阻、波特率设置
├─ ❌ 若HMI供电&通讯正常 → 进入PLC“灵魂拷问三连”：
│  ├─ Q点（输出）有没有被安全逻辑强制清零？（查`DBx.DBX0.0`等安全标志位）
│  ├─ I点（输入）有没有被“幽灵信号”干扰？（用示波器抓取急停按钮信号，看是否有毫秒级抖动）
│  └─ 某个AI通道是否持续输出“超限值”？（如热电偶通道返回-32768，触发系统保护锁死）
└─ ✅ 最后一步：拔掉所有扩展模块，只留CPU+电源，看能否启动——若能，则逐个插回，定位“肇事模块”

🔧 速捷现场秘籍：
我们随身带的“三件套”——
① 微型示波器笔（能塞进裤兜，抓信号比万用表准10倍）；
② 热电偶模拟器（可输出-200℃~1800℃任意值，3秒验证温控链路是否通畅）；
③ PLC状态速查表（A4防水卡，印着西门子/三菱/汇川等20+品牌“ERR灯闪烁含义对照表”，连新员工都能秒懂）。

2.3 数据取证与日志解析：设备不会说谎，但它把真相藏在日志里

锁死不是瞬间发生的，而是一场“慢性窒息”。真正的线索，永远在最后一行日志里。

我们不靠猜，靠“挖”：
🔹 PLC运行日志：重点看System Error Log中时间戳最接近锁死时刻的条目——
　　• F0012（西门子）= 通信处理器超时；
　　• Err.25（三菱）= 参数区校验失败；
　　• E7001（汇川）= 安全模块握手失败。
🔹 热电偶采样异常序列：调出最近2小时AI模块原始采样值（非滤波后值！），用Excel画折线图——
　　若出现“阶梯式跳变”（如850℃→-273℃→850℃循环），大概率是补偿导线接地或模块ADC损坏；
　　若呈现“正弦波漂移”（850℃→852℃→849℃→853℃…），八成是EMI干扰窜入信号线。
🔹 系统事件时间戳对齐：把PLC日志、HMI操作记录、SCADA报警时间、甚至车间摄像头时间，全部导入同一时间轴——
　　曾有个案例：日志显示锁死发生在14:22:17，但摄像头显示14:22:15焊机启动，14:22:16炉温曲线突跳——证据链闭合，根源直指电网谐波。

💡 终极提醒：
> 别删日志！
> 某客户着急复工，一怒之下格式化了PLC存储卡——结果我们花了3天，靠HMI缓存的12帧画面+变频器USS报文碎片，反向还原出故障逻辑。
> （后来他请我们喝了两箱铁观音，并把“日志保护SOP”贴在了控制柜顶上）

（下章预告：光会救火不行，还得建“防火墙”——3.1冗余架构怎么配才不烧钱？3.2怎么让设备提前17分钟“咳嗽”，好让你在它倒下前递上药？3.3那份被产线工人夸“像菜谱一样好懂”的锁死处置SOP，长啥样？👇）

——晋江速捷自动化科技有限公司｜2017年扎根闽南，专注让工业大脑“醒得快、记得清、扛得住”。
服务过比亚迪的电池烘箱、恒安纸业的热压辊线、中国烟草的烟叶回潮机组……
不是所有锁死，都叫故障；有些，只是系统在等一个懂它逻辑的人。
（对了，我们免费提供《热处理设备锁死应急口袋指南》PDF版，扫码就能领——里面连“不同品牌PLC复位键在哪”都标了红圈😉）

各位老师傅、产线负责人、还有那位刚把“应急手册”打印出来贴在控制柜上、并顺手给PLC风扇换了新滤网的细节控同事——
恭喜，您已经迈出了从“救火员”升级为“设备保健师”的第一步。

🔥锁死不是事故，是系统在喊：“我快扛不住了！”
而我们干的，从来不是修坏的，是让坏不了成为出厂默认设置。

晋江速捷自动化科技有限公司，成立于2017年12月，是中国领先的工业自动化系统集成服务商，经官方授权，专注于工业自动控制系统装置的全生命周期技术服务。公司总部位于福建省泉州市晋江市，业务网络覆盖全国，服务煤炭、冶金、印刷、纺织、建材、包装、船舶制造、环保节能、机械制造、食品饮料、数控加工等20+关键工业领域。
作为行业领先的设备控制系统故障维修、升级改造及解决方案中心，我们累计服务客户10000+例，其中包括比亚迪、中国烟草、恒安纸业等众多行业龙头企业——
这些客户没找我们修过1000次，而是请我们“提前改了100次”。
因为真正的高手，从不靠临场发挥，而靠“还没出事，就已布好局”。

下面这套预防性设计三板斧，不是PPT里的高大上概念，而是我们蹲在退火炉旁、守在渗碳线边、跟着夜班师傅喝过三顿茶后，一锤一锤敲进工程图纸里的实战逻辑：

3.1 冗余架构优化：双保险不是奢侈，是给产线买“工伤险”

别误会——我们说的冗余，不是“再买一台西门子S7-1500放旁边吃灰”，而是用最小成本，换最大生存概率。就像汽车有ABS+EBD+ESP，但没谁会装三套刹车泵。

✅ 真·实用冗余三件套（速捷实测ROI＜6个月）：

方案	干什么	花多少钱？	典型案例
双控制器热备切换（非集群，是真热备）	主PLC挂了，从PLC0.8秒内接管所有I/O、PID、运动轴——连温控曲线都不抖一下	≈主系统15%追加成本（含专用同步模块+冗余电源）	某光伏石英舟烧结线：2023年主CPU因雷击失效，备用机无缝接棒，订单零延误
独立安全回路（硬线级！绕开PLC）	急停、超温、断水、炉门未关——所有致命信号直连安全继电器，哪怕PLC芯片熔了，炉子也乖乖断电	≈¥2,800/套（含Pilz或罗克韦尔安全模块）	恒安纸业热压辊线：安全回路独立运行5年，PLC升级7次，安全链从未动过一颗螺丝
非易失性配置存储（PLC界的“云备份+本地硬盘双存”）	程序、HMI画面、PID参数、报警阈值……全部实时写入FRAM（非易失RAM）+SD卡双备份，断电不丢，重启即用	原厂标配or加装≈¥400~¥1,200（看品牌）	比亚迪某电池烘箱：遭遇厂区停电17分钟，上电后3秒恢复全部设定，操作员甚至没察觉停过机

💡 速捷冷知识：
很多客户以为“冗余=贵”，其实最省钱的冗余，是把原本藏在PLC内部的“安全逻辑”，用硬线+安全继电器单独拉出来——既避开软件授权费，又杜绝了“PLC死机导致安全功能失效”的地狱场景。我们管这叫：“让安全回归物理，让智能专注工艺”。

3.2 智能预警机制构建：教设备学会“咳嗽”，而不是等它“猝倒”

热处理设备不会突然锁死，它会先慢半拍、抖两下、喘三口气——只是以前没人听。

我们不做“事后诸葛亮”，做“事前体温计”：在边缘侧部署轻量级诊断模型，不需上云、不占带宽、不碰核心工艺数据，只盯三个“生命体征”：

📈 锁死前兆识别清单（已在37条热处理产线落地）：

前兆信号	判定逻辑	响应动作	实际效果
指令响应延迟累积	连续5周期内，同一运动轴指令→实际执行时间偏差＞±15ms（如伺服使能→编码器反馈延时）	触发“通讯健康度告警”，推送至班长手机APP：“XX线温控柜Modbus RTU链路疑似老化，请查RS485终端电阻”	某不锈钢厂提前2天发现变频器通信模块虚焊，避免整线锁死
周期性通信抖动	PLC与HMI间Ping包丢包率＞3%/分钟，且持续＞3分钟（排除瞬时干扰）	自动启用备用通信通道（如从RS485切至以太网），并记录抖动波形供分析	某烟厂回潮机组：揪出被叉车碾过的地下通信线缆，修复后抖动归零
安全标志位异常翻转	`Q7.0`（安全使能）在无操作情况下，1小时内自发置位/复位＞3次	立即冻结相关输出，并弹窗提示：“安全链疑似接触不良，请检查急停按钮触点氧化”	某汽车零部件厂因此发现一批批次性劣质急停按钮，全厂更换

🔧 技术不炫，但够用：
我们不用GPU训练大模型，就用PLC自带的“循环中断组织块（OB35）”+边缘计算盒子（速捷定制版，ARM Cortex-A53，跑轻量LSTM），算力只够煮一壶茶，但足够让设备开口说话。
真正的智能，是让复杂藏在后台，把结果变成一句人话：“喂，你的冷却水泵接触器，有点打摆子。”

3.3 全生命周期运维规范：把“经验”变成“标准”，把“老师傅”变成“SOP”

再好的设计，遇上没培训的操作员，也白搭。
我们见过太多：
• 新员工按错HMI上那个红色“复位键”，结果清空了整套温控曲线；
• 老师傅嫌升级麻烦，三年没更新PLC固件，直到某天看门狗突然罢工；
• 维保表填得漂亮，但没人真去测过安全继电器的强制导向触点寿命……

所以，速捷交付的不只是硬件和程序，还有一套活的运维操作系统：

📋 三大支柱，缺一不可：

固件升级验证清单（不是“点了确定就行”，而是“每一步都有钩子”）
　　→ 升级前：自动备份当前固件+DB块校验码；
　　→ 升级中：强制校验SHA256，失败立即回滚；
　　→ 升级后：执行预设“黄金测试序列”（如：启停加热、模拟超温、触发急停），全通过才标记“升级成功”。
　　✅ 已嵌入我们为比亚迪定制的TIA Portal项目模板中，点击“一键升级”，全程无人值守。
定期自检脚本部署（PLC自己的“体检报告”）
　　→ 每周日凌晨2:00，PLC自动运行：
　　　• 扫描所有I/O模块状态（剔除“常闭触点误报”等干扰）；
　　　• 测试安全继电器强制导向触点通断寿命（基于动作次数预估剩余寿命）；
　　　• 校验HMI与PLC通信CRC校验和；
　　→ 结果生成PDF报告，邮件发给设备主管+上传至速捷云诊平台。
　　📌 某建材厂靠此脚本，提前1个月发现温控模块ADC漂移，避免整窑产品报废。
操作员锁死处置SOP培训体系（不是PPT考试，是“闯关游戏”）
　　→ 我们把《热处理设备锁死处置流程》做成交互式HMI培训模块，嵌入产线HMI备用屏：
　　　• 第一关：识别“RUN灯闪烁 vs ERR灯长亮”区别（答错，弹出动画演示后果）；
　　　• 第二关：模拟HMI黑屏，拖拽正确工具图标（万用表/示波器笔/编程电缆）到对应端口；
　　　• 第三关：限时3分钟，完成“断电→等待→上电→查LED→截图上传”全流程。
　　🏆 通关者获电子勋章+速捷定制工具包（含防水SOP卡、热电偶模拟器试用版），
　　——去年在漳州某厂推行后，一线人员平均响应时间从42分钟缩短至11分钟。
