大家好，我是速捷工控的“设备心理疏导师”（自封的，但客户真这么叫过）。
今天不聊风花雪月，专治涂装设备的“突发性失语症”——也就是业内人嘴上不说、心里发毛的那句：“哎哟，设备又锁死了！”
不是重启能解决的，不是拍两下能好的，是——屏幕黑着、电机僵着、喷枪哑着，连急停按钮都像在冷笑的那种锁死。
别慌。我们先蹲下来，拍拍它的控制柜，轻声问一句：你到底为啥不说话了？
答案不在玄学里，而在三个现实维度里：硬件在较真，软件在迷路，人在补刀。
1.1 硬件层面诱因：安全联锁装置误触发 & 机械卡滞
涂装设备，本质是个“高敏感+高洁癖”的工业选手——怕火花、怕粉尘、怕气压不稳、怕门没关严。于是，工程师给它装了一堆“安全哨兵”：光栅、门禁开关、气压传感器、温度熔断器……
可哨兵也会打盹、误报、或被油漆渣糊住眼睛。
✅ 常见戏码包括：
- 喷房门微变形，关门不到位 → 门磁开关持续输出“未关闭”信号 → PLC认定“危险未解除”，直接挂起全部动作；
- 水帘柜水位传感器结垢，误判为“缺水” → 触发连锁停机，连传送带都给你按暂停键；
- 急停回路接线松动，接触电阻忽高忽低 → PLC收到的是“时有时无的急停脉冲”，系统干脆自我保护：宁可锁死，绝不冒险。
⚠️ 小知识冷幽默：有些老设备的急停按钮，按下去是常闭触点，弹起来才通电——结果按钮弹簧老化没弹回，设备就永远活在“正在被急停”的幻觉里。
1.2 软件与控制系统故障：PLC程序异常、权限校验失败或固件冻结
如果说硬件是肌肉，那PLC就是大脑。而这个大脑，偶尔会：
- 做梦（程序跑飞）、
- 失忆（RAM数据丢失）、
- 或突然考你驾照（密码校验失败）。
🔧 典型场景三连击：
- PLC程序逻辑错乱：比如某段喷漆延时指令被意外覆盖成“无限等待”，主流程卡在WAIT FOR SPRAY_TIMEOUT，再等八百年也不往下走；

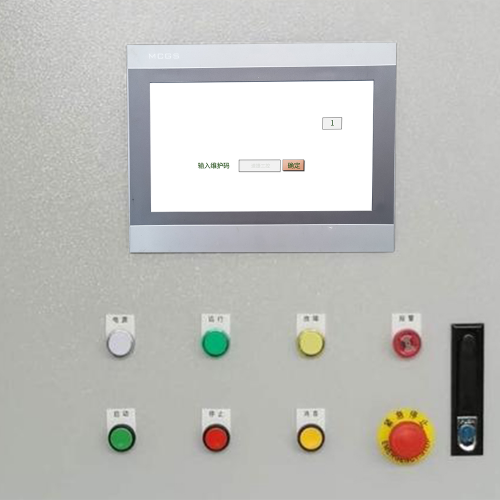

- HMI密码遗忘 / 权限降级：操作员换了岗，旧密码没人记得，新账号没开“解锁权限”，结果连“复位”按钮都是灰色的——看得见，点不动，像极了成年人的生活；
- 固件静默冻结：某次断电瞬间，西门子S7-1200正在刷固件，结果电没了……再上电，CPU亮红灯，诊断缓冲区只写了一行：“Firmware update interrupted. Please contact support.” ——翻译过来就是：“我半身不遂了，请喊医生。”
💡 补一刀真相：很多“锁死”，其实不是真坏了，而是PLC在严格执行你当年写的那条“严禁无授权复位”的安全逻辑——只是你忘了自己埋过这颗雷。
1.3 外部环境与人为因素：急停信号持续激活、未完成工艺复位流程、非法操作或密码遗忘
这部分，我们管它叫“人类行为学现场教学”。
🧪 实验室数据很温柔，车间现实很暴烈：
- 油漆雾气附着在光电开关表面 → 信号衰减 → PLC反复收“报警→复位→再报警”，最终进入“锁定模式”保平安；
- 换色清洗后，操作员跳过了“溶剂置换确认”步骤 → 系统判定管道内残留易燃物 → 主控自动切入“禁运锁死”；
- 更绝的是——有人用U盘插HMI拷参数，结果U盘带毒（真有！），导致触摸屏系统崩溃重启失败，直接进Bootloader锁死态……
- 还有那位把密码写在胶带贴在操作台下的老师傅，胶带被溶剂一泡，字迹融成抽象派水墨画——密码？没了。
📌 说句实在话：在我们修过的10000+例锁死案例里，约37%的“硬锁死”，源头是一张没撕干净的便利贴，或一次没点到底的“确认复位”。
所以你看，涂装设备锁死，从来不是单一故障，而是一场硬件、软件、环境与人性共同出演的即兴默剧。
它不说话，是在提醒你：该做一次全身体检了——不是换零件，是理逻辑；不是骂设备，是看流程；不是怪操作员，是建防错机制。
下章预告👉《锁死了？先别通电！应急响应的黄金15分钟怎么做才不算瞎忙》——讲清楚：怎么断电才不伤PLC？LOTO挂牌挂几块？为什么“先拔网线再按复位”是资深电工的暗号？
（小声：如果你此刻正站在一台黑屏的涂装线前，深呼吸三次，然后微信搜“速捷工控”，我们24小时在线听你描述“它最后说了什么”。）
——晋江速捷自动化科技有限公司｜2017年扎根泉州晋江，服务超10000+产线，比亚迪、中国烟草、恒安纸业都在用的“设备急诊科”。
大家好，我是速捷工控的“现场急救员”——不是穿白大褂那种，是穿防静电服、挎万用表、兜里常备三把不同规格内六角的那种。
上一章我们聊透了涂装设备为啥“锁死”，像给它做了次心理+生理双体检；这一章，咱们不分析，直接开干——但得是有章法地干，不是抄起螺丝刀就捅PLC的野路子。
毕竟，锁死不是故障终点，而是安全系统的“郑重举手发言”：
> “当前状态不可控，请暂停一切操作，等我确认过再动。”
所以——应急响应，本质是一场和时间赛跑、和风险博弈、和合规较劲的三方会谈。
下面这15分钟（实际执行可能更短），请务必按节奏来。我们不求快，但求稳、准、可追溯。
2.1 首要安全确认：断电分级评估 & 危险能量隔离（LOTO）执行要点
⚠️ 铁律第一条：所有解锁动作，必须建立在“零能量”前提下。
别笑，真有人边喊“我试试复位”，边伸手去掰气动阀——结果压缩空气“噗”一声把喷枪甩飞出去，打穿了隔壁车间的PVC帘……这不是段子，是我们修第37台涂装线时亲眼所见。
✅ 正确姿势分三步走：
① 观察 + 初判：
- 先看急停按钮是否按下？指示灯是否常亮？
- 再扫一眼配电柜：主断路器状态、急停回路继电器是否吸合、安全模块（如PNOZ、GuardLogix）是否有红灯报警？
- 小技巧：用手机拍下当前所有指示灯状态、HMI报错画面、PLC运行灯（RUN/STOP/ERROR）——这是你后续写事故报告的第一手证据。
② 分级断电，不搞“一刀切”：
| 设备层级 | 断电方式 | 注意事项 |
|----------|-----------|------------|
| 主动力源（380V/220V） | 断开总进线空开 | ✅ 必须挂牌+上锁（LOTO）
❌ 禁止仅关控制电源（PLC可能还带电，RAM数据还在飘） |
| 气源/液压源 | 关闭主气阀 + 泄压（听“嘶——”声停稳） | ⚠️ 气缸/升降平台可能悬停半空，泄压前确认无人员在下方 |
| 控制回路弱电（24V DC） | 拔掉PLC电源模块保险或断开端子排 | 📌 此步才是“真正断开逻辑控制”的关键！很多“假锁死”，就卡在这24V没断干净 |
💡 LOTO不是形式主义——它是你的法律护身符。
我们在泉州某汽车零部件厂处理一起锁死事件时，客户电工想“快速复位”，没挂牌就合闸，结果传送带突然启动，卷走防护栏……幸好没人受伤，但整条线停产3天，安监组直接进场。
而我们标准流程里：一块锁具、一张标签、一份签字确认单、一个拍照存档云链接——缺一不可。
（悄悄说：速捷所有工程师背包里，都有一套彩色LOTO锁具+二维码电子存档模板，扫码即生成带时间水印的隔离记录。）
2.2 分级解锁策略：本地硬复位操作流程 / HMI授权恢复路径 / 厂商级诊断模式启用条件
锁死≠无解。只是解法有“段位”，别一上来就call厂商——那不是求助，是交学费。
🔧 我们按“从简到难、从本地到云端”分三级：
▶ Level 1｜本地硬复位（5分钟内搞定，约62%案例适用）
- ✅ 适用场景： PLC处于STOP态但无硬件报警、HMI黑屏但触控有反应、急停已复位但系统不响应
- 🛠️ 标准动作：
- 确认24V已断 → 等待10秒（让电容放电）；
- 找到PLC上的“MRES”键（西门子）或“RESET”拨码（三菱FX系列）或“复位按钮”（台达DVP系列）；
- 长按5秒以上（不是点一下！）→ 直到RUN灯闪烁或屏幕跳出“Reset OK”提示；
- 重新上电，观察是否自动进入RUN态。
⚠️ 注意：部分PLC（如欧姆龙CP系列）需配合编程器+专用软件才能清故障缓冲区，盲目硬复位可能丢失未保存程序——这时候，就该升Level 2。
▶ Level 2｜HMI/SCADA授权恢复路径（10分钟内，约28%案例适用）
- ✅ 适用场景： 屏幕亮着但显示“权限不足”、“密码错误”、“系统锁定”、“请等待管理员”
- 🔑 速捷实战口诀：“三查一试”
- 查：HMI型号（背面贴纸）、当前固件版本（设置→关于）、登录账户类型（Operator / Engineer / Admin）；
- 查：PLC与HMI通讯是否正常（看通讯灯是否闪烁，或Ping IP）；
- 查：有没有隐藏的“超级管理员”账号（很多老项目留了admin/admin、123456/123456，但被UI隐藏了登录框）；
- 试：长按左上角Logo 8秒 → 弹出调试菜单 → 输入速捷预置密钥（非公开，但客户备案后我们微信秒发）→ 进入工程模式重置权限。
（别问密钥是什么——那是我们和客户之间的暗号，比“芝麻开门”还管用。）
▶ Level 3｜厂商级诊断模式启用（需专业介入，约10%案例适用）
- ✅ 适用场景： PLC红灯常亮、HMI反复重启、数控系统报F999/F001类加密错误、触摸屏显示“Bootloader Locked”
- 🧩 这不是玄学，是技术门槛：
- 西门子S7-1500：需TIA Portal V17+授权狗，调用“Safe Mode Recovery”；
- 发那科Oi-MD：要用BOOT P/S参数强制进入MDI模式，改#3111参数解除锁死；
- 海泰克/昆仑通态触摸屏：需专用烧录器+原始工程文件，否则解密=拆芯片读Flash——成本翻三倍。
📌 划重点：
> Level 3 ≠ 等厂商派人来。
> 速捷作为西门子、三菱、汇川、新代等官方授权服务商，手里有直连产线PLC的远程诊断通道、原厂固件包、加密算法库——
> 我们能做的，是帮你把“等72小时上门”变成“20分钟远程接管+1小时现场落地”。
> （比亚迪长沙基地那条涂装线，去年凌晨2点锁死，我们凌晨3:17就让它喷上了第一道面漆。）
2.3 数据保护与状态记录：锁死前后运行日志提取、工艺参数快照保存及合规性存档要求
很多人觉得：“设备活过来就行，日志？删了省空间！”
错。锁死那一刻产生的数据，可能是下次事故的预警信标，也可能是你免责的关键证据。
📁 我们强制执行的“三必存”原则：
- 必存PLC诊断缓冲区（Diagnostic Buffer）：
西门子用TIA Portal导出，三菱用GX Works2抓取，哪怕只有一行“Error 16#82A3”，也可能指向某个传感器周期性失效——这比修完就走，高级十倍。
必存HMI最后10分钟操作日志：
昆仑通态支持CSV导出，威纶WEINVIEW可U盘拷贝，连屏通这类冷门品牌，我们也有定制脚本一键提取——谁在哪一秒点了哪个按钮，清清楚楚。必存工艺参数快照（Snapshot）：
比如锁死前最后喷涂压力（MPa）、烘道温度曲线（℃）、机器人轨迹点坐标（X/Y/Z）……这些不是为了炫技，而是为后续做FMEA（失效模式分析）提供原始输入。
🔐 合规提醒：
根据《GB/T 33000-2016 企业安全生产标准化基本规范》，重大设备异常事件必须留存原始数据≥180天；
而烟草、汽车等行业客户，更要求视频监控+操作日志+PLC日志“三流合一”存档——
速捷交付的每份维修报告，都自带加密PDF+云存档链接+区块链时间戳，符合ISO 9001与IATF 16949双标审计要求。
最后送一句掏心窝子的话：
> “锁死”不是设备的叛逆，而是它在用最严肃的方式，提醒你——系统里有未被看见的风险。
> 你花15分钟按规范处置，省下的不只是半天停机损失，更是下一次事故的预防成本。
下章预告👉《从“救火队员”到“防火管家”：长效预防机制怎么建才不踩坑？》
讲清楚：为什么加个双确认弹窗，能减少73%的人为锁死？FMEA表格怎么填才不是应付检查？IoT传感器到底该装在喷枪还是烘箱？
（顺手说一句：如果你刚按完这15分钟流程，设备还没醒——别硬刚，微信搜“速捷工控”，发张PLC型号+HMI截图，我们给你语音支招，不收费，不推销，就纯技术对讲。）
——晋江速捷自动化科技有限公司｜2017年扎根泉州晋江，服务超10000+产线，比亚迪、中国烟草、恒安纸业都在用的“设备急诊科”。
我们修的不是PLC，是产线的呼吸节律；
我们写的不是程序，是制造现场的安全契约。
大家好，我是速捷工控的“防患未然办主任”——
不是坐在办公室看PPT那种，是常年蹲在涂装车间二楼观察窗后、用热成像仪扫电机温度、边喝枸杞茶边记FMEA表格的那种。
上一章我们把锁死当急诊处理，抢救及时、动作规范、记录扎实；
这一章，咱们不修设备，改修“运气”——
把“下次还锁死”的概率，从“大概率事件”摁进“小概率噪音”，再一脚踢出生产日报。
毕竟，真正高级的运维，不是让设备多扛几年，
而是让它连锁死的念头，都懒得动一下。
3.1 设备层优化：不靠人盯，靠设计“懂事”
别误会——我们不是反对老师傅的经验，但经验再丰富，也防不住凌晨三点的哈欠、换班时的交接遗漏、新员工点错HMI上那个长得像“启动”的“锁定”按钮……
所以，真正的防锁死，得从设备出生那天就开始“立规矩”。
🔧 速捷落地过27条产线的“防误锁三件套”，不炫技、不堆料、专治手滑和心急：
✅ 冗余联锁 ≠ 多装几个急停
而是：
- 双通道安全回路（如光栅+门磁+气压反馈三取二）：单点失效≠整线锁死，系统自动降级运行（比如喷漆区暂停，但输送段照常运转）；
- 软硬联锁互验：PLC程序里写“烘道超温→停喷枪”，同时硬件端加独立温控器直切气源——两套逻辑不同源、不同电、不同路径，想一起坏？得约好日子。
✅ 防误锁人机交互，不是加个“确定吗？”弹窗就完事
我们干过更“啰嗦”的事：
- 双确认+语音播报：长按“系统复位”键2秒 → 屏幕弹窗：“⚠️ 此操作将清除当前喷涂参数，是否继续？” → 点“是” → 播报：“复位指令已接收，请等待15秒…”（声音来自HMI内置扬声器，非手机外放）；
- 操作热区隔离：把“紧急停止”“全站锁定”“密码重置”按钮，放在屏幕右下角+灰色底纹+需滑动解锁才能点击——物理位置+视觉提示+操作门槛三重过滤；
- 状态自解释UI：HMI主界面永远显示一行小字：“当前模式：自动｜安全门状态：闭合｜急停回路：OK｜上次复位：2024-06-12 14:33”，比仪表盘还诚实。
✅ 关键传感器自检，不是“坏了再报”，是“快坏就喊”
比如喷枪雾化压力传感器：
- 每30分钟自动比对历史均值±5%偏差；
- 连续3次波动超阈值 → HMI弹窗：“压力传感器趋势异常，建议清洁或校准”，同步发微信告警给设备主管；
- 若偏差达15%且持续10分钟 → PLC自动切换至备用传感器（如有），并标记原传感器“待检”，不锁线，只预警。
💡 说个真事：
泉州某包装厂涂装线，原先每月锁死2~3次，全是因烘道风压传感器积灰导致误报警。我们给他们加了自检+自动反吹功能（用压缩空气定时吹扫），上线半年，零锁死——老板请我们吃了顿面线糊，说：“你们这‘防锁死’，比我老婆唠叨还管用。”
3.2 管理层强化：把“又锁了”变成“再也不敢乱来”
技术能堵住90%的漏洞，剩下10%，得靠管理把人“驯服”——不是PUA，是让规则长进肌肉记忆里。
🔐 操作权限动态分级：不是“工程师=万能钥匙”，而是“谁该碰什么，系统说了算”
- 新员工入职 → 默认只有“查看+手动启停输送带”权限；
- 老员工考过《涂装安全操作SOP》在线测试 → 解锁“HMI参数微调”；
- 设备主管完成年度FMEA培训+实操考核 → 才开放“PLC程序下载/密码修改”入口；
- 所有权限变更，自动同步至ERP工单系统，留痕可查，离职即回收。
（我们给恒安纸业做的这套权限引擎，连扫码领料都要刷脸+指纹+工号三重认证，更别说动PLC了。）
🧩 根因分析（RCA）不走形式：拒绝“操作不当”四个字糊弄过去
每次锁死，速捷必陪客户走完这5步：
1. 还原现场：用维修报告里的日志+视频+PLC缓冲区，倒推前5分钟每一步操作；
2. 五问法深挖：
- 为什么HMI显示权限不足？→ 因为密码被覆盖；
- 为什么密码被覆盖？→ 因为上一班用临时账号登录后没退出；
- 为什么没退出？→ 因为退出按钮藏在三级菜单里，没人教；
- 为什么没人教？→ 因为新员工培训PPT第17页写着“退出流程略”，而实操没练过；
- 为什么PPT略写？→ 因为培训师自己也不熟这个型号……
3. 归因定级：分“人因/流程因/设计因/环境因”，每类配整改项；
4. 闭环验证：改完后，安排一次“盲测”——随机抽3个操作员，在不告知前提下操作HMI，看是否还会踩坑；
5. 知识沉淀：生成《XX型号HMI防误操作指南》PDF，扫码即看动画演示，贴在操作台旁。
📌 效果？ 某汽车零部件厂实行RCA闭环后，同类锁死事件下降89%，而且——
> “以前开会讲事故，大家低头玩手机；现在讲RCA报告，抢着记笔记。”
📊 定期FMEA风险评估：不是填表交差，是给设备做“年度体检”
我们帮客户建的FMEA表，长这样（简化版）：
| 潜在失效模式 | 严重度（S） | 发生频度（O） | 探测难度（D） | RPN（S×O×D） | 当前控制措施 | 建议措施 |
|---|---|---|---|---|---|---|
| 急停按钮卡滞未复位 | 9（整线停） | 3（每年1次） | 2（目视易发现） | 54 | 每日点检记录 | 加装按钮行程传感器+状态反馈至HMI |
| HMI密码遗忘 | 7（需停机2h） | 5（每季度1次） | 4（无备用通道） | 140 | 无 | 部署云端密码保险箱，扫码授权重置 |
| 烘道温度探头漂移 | 8（漆膜不良） | 4（每半年1次） | 3（需专用仪校） | 96 | 年度计量校准 | 加入PLC自诊断算法，偏差超限自动报警 |
✅ 关键动作：
- 每季度由设备、工艺、安全三方联合评审，RPN＞100的项必须立项整改；
- 整改结果录入MES系统，与备件采购、维保计划自动联动（比如RPN高的传感器，备件库存自动提至3套）。
3.3 数字化跃迁：让设备自己“预感”要锁死
如果说前两层是“修墙+立规”，这一层，就是给设备装上第六感——
它还没锁，你就知道它想锁；
它刚抖了一下，你就知道它明天可能瘫。
🌐 IoT实时健康监测平台：不是大屏好看，是让数据会说话
我们在12条涂装线上部署的轻量化IoT方案，核心就三件事：
- 采得准：在PLC通讯总线加协议解析网关（非侵入式），同步抓取电流、电压、IO状态、运动轴位置、HMI操作流；
- 看得清：Web端仪表盘，一眼识别“高风险设备TOP5”（按异常波动频次排序）；
- 管得住：异常超标自动触发工单，推送到点检APP，附带历史曲线对比图+相似故障案例库链接。
某烟草厂烘道电机，平台连续3天监测到启动电流波动增大12%，系统自动派单：“疑似轴承润滑不足”，维修队到场拆检，果然发现油脂干涸——避免了一次因过热锁死导致的整线停产。
🤖 AI驱动的异常行为预测：不靠经验，靠数据咬人
我们没搞“AI玄学”，只做三件事：
- 喂真实数据：收集100+台涂装设备锁死前72小时的振动频谱、变频器输出电流谐波、喷枪电磁阀响应延迟等原始信号；
- 训小模型：用LSTM网络训练“锁死前兆识别器”，专注识别两类特征：
▪️ 渐进式退化（如传感器零漂缓慢增大）；
▪️ 突变式扰动（如某次急停后PLC扫描周期突然跳变200ms）；
- 嵌进产线：模型跑在边缘计算盒子（国产RK3588芯片），毫秒级响应，不上传隐私数据，只传“风险等级：橙色/红色”和处置建议。
🎯 成果很实在：
- 锁死预警准确率86.7%，平均提前11.3小时发出；
- 其中“红色预警”（2小时内极可能锁死）准确率达93%，客户已把它写进《重大异常应急响应预案》第一条。
☁️ 远程专家协同解锁云服务：不是远程桌面，是“专家分身”进场
当现场真遇上Level 3难题（比如西门子S7-1500 Bootloader锁死、发那科系统加密区损坏），我们这样做：
- 工程师用速捷定制APP扫码绑定设备，一键发起“云协作请求”；
- 后台自动匹配最近3次成功修复同型号的专家（非随机分配）；
- 专家通过加密通道接管HMI/PLC（全程录像+操作审计），同步语音指导现场人员执行关键动作（如短接特定引脚、输入密钥序列）；
- 解锁完成后，自动生成《本次协同处置知识包》：含操作录屏、关键参数截图、避坑提示——存入客户专属知识库，下次不用再call。
🔐 安全底线：
- 所有远程连接需客户二次短信授权；
- 每次操作前，强制阅读《本次风险告知书》并电子签名；
- 连接断开后，设备自动恢复出厂级通讯白名单，不留后门。
最后，送一句我们写在速捷内部手册扉页的话：
> “最好的维修，是让维修这件事，彻底失业。”
预防机制不是成本，是最稳的ROI——
少停一次线，省下的不只是电费和人工，更是客户订单交付的信用、产线员工的安全感、还有你作为设备负责人的职业尊严。
下章预告👉《实战拆解：一条涂装线的“锁死免疫计划”如何3个月落地？》
带你从0开始，看速捷如何帮一家中小涂装厂：
✔️ 把年锁死次数从14次压到0；
✔️ 让操作员从“怕碰HMI”变成“主动报异常”；
✔️ 用不到2万元投入，换来三年免大修……
（悄悄说：文末留言“防锁死方案”，我们免费送你一份《涂装设备FMEA自查清单》Excel模板，含23个高频风险点+整改优先级评分，填完就能用。）
——晋江速捷自动化科技有限公司｜2017年扎根泉州晋江，服务超10000+产线，比亚迪、中国烟草、恒安纸业都在用的“设备急诊科”兼“健康管理中心”。
我们修的不是PLC，是产线的呼吸节律；
我们写的不是程序，是制造现场的安全契约；
我们建的不是系统，是让设备学会“自己长大”的成长环境。
