（别慌，它不是“罢工”，是系统在认真执行它的“安全守则”）
各位正在盯着黑屏HMI、摸着发烫伺服器、怀疑人生三连问——
“谁动我程序了？”
“急停按钮明明没按啊？”
“这报警代码……是火星文吗？”
欢迎来到《切割设备系统锁死真相调查局》第一案现场。
我们不是修理工，是工业界的福尔摩斯（带万用表和逻辑分析仪那种）；
也不是背锅侠，但确实常被喊去“把那个锁死的设备救活”。
今天不卖课、不推销、不念PPT，只干一件事：把“锁死”这件事，讲清楚、说明白、不玄学。
1.1 硬件层面诱因：不是程序叛逃，是硬件在“举手投降”
你以为PLC在闹情绪？错。很多时候，是它的“手脚”先扛不住了。
伺服驱动器过载：就像你连续搬十箱瓷砖还被要求冲刺——电机发热、电流飙升、驱动器默默触发过载保护，然后“啪”一声，切断使能信号。系统不报错，只锁死，因为它觉得：“再动，我就炸。”
▶️ 速捷小贴士：我们修过一台切割机，锁死三天，最后发现是散热风扇积灰堵死，驱动器温控阈值早亮红灯，但报警被屏蔽了……（客户说：“我以为它只是累了。”）急停回路激活（却没人按过急停）：急停不是单个按钮，而是一条“生命线”——串联着安全门开关、光栅、脚踏开关、继电器触点的冗余回路。一个触点氧化、一根线虚接、一只继电器粘连，整条链就断了。PLC检测不到回路闭合，立刻执行“冻结所有轴+禁用HMI操作”，比交警拦车还干脆。
▶️ 真实案例：某金属加工厂的等离子切割机隔三差五锁死，查了两周，最后发现是安全门磁性开关装反了，关门时反而断开……（门：我本意是守护，结果成了刺客）安全继电器故障：它不像普通继电器那样“通/断”就完事，而是自带自检、双通道、强制导向触点。一旦内部诊断失败（比如两个通道响应时间差超20ms），它会主动切断安全输出——不是它坏了，是它太较真，宁可“误判”也不冒险。
▶️ 冷知识：市面上30%以上的“无故锁死”，源头都在这块巴掌大的安全继电器上。它不说话，但一言九鼎。
1.2 软件与控制层问题：逻辑没崩，是“规矩”卡住了
PLC不是AI，它不思考，只执行。但它执行的每一条指令，都带着“校验执照”。
PLC程序逻辑冲突：比如某段切割路径中，同时写了“Z轴下降”和“安全门未关允许进给”——但安全门其实开着。PLC没报错，但它发现“条件矛盾”，于是进入“安全等待态”：不报错、不动作、不响应HMI，只静静锁住，像一位恪守交规却等不到绿灯的老司机。
▶️ 速捷解法：我们不止看程序有没有语法错误，更会做“语义推演”——用功能反推逻辑，还原原始设计意图。哪怕原程序丢了、注释没了，也能从IO行为里“读出”它想干什么。参数校验失败：NC系统启动时会核对关键参数（如电子齿轮比、软限位坐标、加速度曲线）。若参数区CRC校验失败（可能是断电瞬间写入中断），系统拒绝加载运动控制模块，直接卡在“初始化失败”界面——看起来像死机，其实是“宁可不动，也不乱动”。
固件版本不兼容：你给西门子S7-1500换了个新版本TIA Portal导出的程序，但PLC固件还是两年前的……它不认识新指令集，就像让唐诗宋词爱好者硬读量子力学论文——不是不想学，是根本解析不了。结果？锁死+报警ID 8092（官方翻译：“我听不懂，但我大受震撼”）。
1.3 外部耦合因素：看不见的手，正在悄悄按下“暂停键”
工业现场从不孤单。你的切割机，正和电网、电磁场、隔壁焊机、甚至天气一起生活。
电源瞬时跌落（<10ms）：UPS没反应过来，PLC的DC24V供电掉到20.1V——够亮指示灯，不够跑完整个启动自检。结果：PLC复位不彻底，NC系统卡在半加载状态，HMI显示“系统就绪”，实际连轴使能都没发出。
▶️ 晋江某纺织厂实录：每逢雷雨，车间东区三台切割机准时锁死。查了一年，最后发现是配电柜里一只老式浪涌抑制器失效，每次感应过压就“温柔断电”……EMC干扰（电磁兼容性翻车现场）：变频器启停、大功率焊机打火、甚至无线扫码枪靠太近——都可能在信号线上耦合出毫伏级噪声。PLC输入模块误判“急停已触发”，安全回路瞬间断开。没有日志、没有报警，只有沉默的锁定。
▶️ 速捷排扰口诀：“一看接地、二查屏蔽、三绕走强电、四换光耦隔离”——不是玄学，是十年踩坑总结的土味EMC指南。安全门/光栅异常触发连锁保护：现代切割设备讲究“安全即功能”。光栅一遮挡，不仅停机，还会清空运动缓存、注销用户权限、重置坐标系——这是SIL2级设计的刚性要求。但如果光栅镜头蒙灰、反射板偏移、或被飞溅熔渣覆盖……它就会“幻觉报警”，天天上演“无人自锁”。
🔍 一句话总结锁死本质：
它不是故障，是系统在严格执行“安全优先”的底层契约——只是有时候，契约的触发条件，藏得有点深、有点闷、还有点爱开玩笑。
下一期，我们将带您走进《应急响应与诊断流程》，手把手教你怎么在不拆机、不重装、不求神的前提下，5分钟内判断：
✅ 是该重启？
✅ 还是该换板？
✅ 或者……其实是有人把安全模式密码输错了三次？
（温馨提示：别急着拔电池、别乱短接急停、更别用锤子敲控制柜——我们修的是系统，不是古董收音机。）
——晋江速捷自动化科技有限公司｜2017年冬成立以来，已帮10000+台“锁死”的设备找回开机键。
比亚迪、中国烟草、恒安纸业的工程师都说：“他们修的不是设备，是产线的呼吸节奏。”
（不是抢修，是“安全解码”——像拆一枚高精度保险柜，但钥匙在逻辑里）
各位正在HMI前反复按F5、盯着报警代码发呆、甚至想给PLC鞠一躬求它“网开一面”的朋友：
先深呼吸——你没做错什么，设备也没成精，它只是把“安全协议”执行得太认真。
而我们干的，不是强行撬锁，而是读懂它的安全密语，再轻轻按下“确认合规”的回车键。
别担心，这一章不教你怎么抄近路绕过安全机制（那是违规，也是危险），而是带你走一条合法、可溯、零风险的恢复路径——快，但不莽；准，但不玄；稳，但不慢。
2.1 安全优先级操作规范：所有动作，都从“确认活着”开始
⚠️ 记住一句话：“断电不是终点，是重启信任的第一步。”
很多现场工程师一着急就直奔“断电重启”，结果发现——重启后更锁得死。为什么？因为某些安全回路（比如双通道急停）断电后需手动复位，而PLC在上电瞬间会严格校验“复位是否完成”。没复位？直接拒载，连HMI都不给你亮屏。
✅ 正确打开方式（三步黄金起手式）：
断电确认 ≠ 拔插头
→ 先断主断路器（非仅关开关电源），用万用表AC/DC档实测控制柜端子电压归零（尤其DC24V和安全回路端），并等待≥3秒——让超级电容彻底放电。
▶️ 速捷冷提示：曾有客户用螺丝刀捅了下急停按钮“试试灵不灵”，结果捅松了触点弹簧，复位后回路仍断开……“试”出来的故障，比原故障还难查。安全回路复位 = 仪式感拉满
→ 不是按一下“复位按钮”就完事。标准流程是：
- 确认所有安全门关闭、光栅无遮挡、脚踏开关归位；
- 手动旋转急停按钮（带自锁功能的那种，必须旋出才能复位）；
- 若配安全继电器（如PNOZ、STO系列），观察其“READY”指示灯是否稳定点亮（非闪烁）；
- 最后，长按HMI或操作面板上的“系统复位”键3秒以上（部分品牌需组合键，如“Shift+Reset”）。

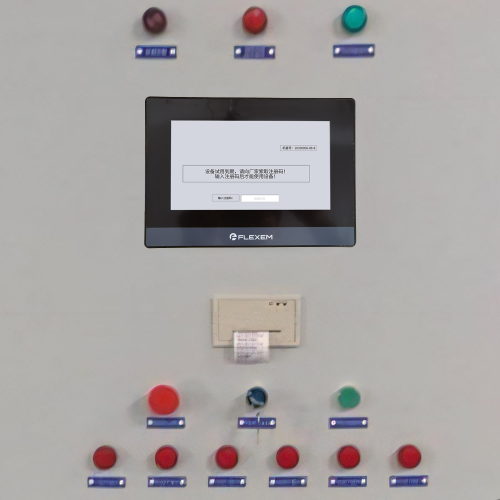

▶️ 真实翻车现场：某石材厂切割机锁死，复位键按了87次——后来发现，安全继电器旁的小红复位杆被油污卡住，轻轻一拨，“咔嗒”一声，全场安静3秒后，HMI缓缓亮起……（它不是不听话，是没听见）HMI锁定状态解读 = 别信第一眼
→ 很多HMI显示“System Locked”或“Safety Stop Active”，但这只是“结果”，不是“原因”。真正关键的是：
- 查看底层状态页（非主界面）：通常在“诊断→安全状态”或“Service→Safety Chain”菜单下；
- 找那串带颜色的IO点——绿色=OK，红色=断开，黄色=待确认；
- 特别盯紧标有“ESTOP_1”“SAFETY_DOOR_L”“LIGHT_CURTAIN_R”等字样的信号——它们才是“锁死判决书”的签名栏。
▶️ 速捷小技巧：我们常教客户用手机拍下HMI当前状态页+报警历史页，发给我们——不用等工程师到场，5分钟内就能圈出可疑信号链，比现场盲查快6倍。
2.2 分层诊断路径：像剥洋葱，一层一层，直到看见“芯”
别一上来就拆NC板、刷固件、重装TIA——90%的锁死，根源在第1层（信号层）或第2层（控制器层），根本轮不到“动手术”。
🔍 推荐“三层漏斗法”，逐级收敛问题域：
| 层级 | 动作 | 工具/方法 | 关键判据 |
|---|---|---|---|
| ① 基础信号层 （看得见、摸得着） | ✅ 测IO点电平 ✅ 查急停链路通断 ✅ 验证安全继电器输出 | 万用表蜂鸣档、LED测试笔、安全回路图纸 | “所有急停触点串联后，电阻＜1Ω” “安全继电器Q1/Q2输出端，DC24V稳定输出” |
| ② 运动控制器层 （听得懂、记得到） | ✅ 提取PLC/NC日志 ✅ 查看“Last 10 Alarms” ✅ 导出启动自检报告 | TIA Portal在线监控、NC调试软件（如Sinumerik Operate）、U盘日志导出 | “Boot Error: Safety Check Failed” “Axis 3: Homing Aborted – Limit Switch Not Found” |
| ③ NC系统层 （读得懂、解得开） | ✅ 解码报警ID（非只看中文描述） ✅ 核对参数区CRC校验值 ✅ 比对固件与程序版本兼容表 | 厂家手册附录B、参数备份文件、固件发布说明PDF | 报警ID 700052（发那科）≠“Z轴超程”，实为“参数区校验和错误” 参数备份文件MD5与当前运行值不一致 → 锁死源头在此 |
▶️ 速捷实战案例：
泉州一家包装机械厂的激光切割机，每月锁死2~3次，每次都要停线2小时。我们远程指导电工做完“三层漏斗”：
- 第一层：万用表测出光栅接收端电压波动（正常应为DC24V±0.5V，实测18.3V→22.1V跳变）；
- 第二层：提取NC日志，发现“Light Curtain Signal Fluctuation”出现频次高达17次/天；
- 第三层：查报警ID 3128（西门子840D），手册注释为“Safety Input Instability”，非硬件故障，属EMC耦合干扰。
→ 结论：光栅供电线与伺服动力线同槽敷设，未加屏蔽隔离。整改后，锁死归零。
你看，问题不在“系统”，而在“系统怎么被喂养”。
2.3 快速验证法：安全许可下的“最小可信启动”
当分层诊断指向某个模块，但还不敢断定是它——别换板，先“试驾”。
我们管这叫：在安全护栏内，做一次可控的“压力测试”。
🔧 三种高效验证策略（均符合IEC 61508 SIL2合规要求）：
旁路测试（Bypass Test）：
在确认物理安全前提下（如急停已复位、防护门锁死、光栅屏蔽许可已签批），临时短接某段争议信号（如模拟“安全门已关”信号），观察系统能否越过该节点进入待机态。
▶️ 注意：仅用于诊断，严禁生产运行！我们提供带自毁熔丝的诊断短接线，插上30秒自动断开，杜绝误操作风险。最小系统启动（Minimal Boot）：
断开所有非必要模块（如送料轴、吹气阀、视觉相机），只保留主控PLC + 主切割轴 + HMI，上电启动。若此时能进“手动模式”，说明问题出在被裁模块或其通讯链路上（如Profinet拓扑中断、EtherCAT从站掉线）。
▶️ 速捷经验：30%的“整机锁死”，实为某台外围设备（如除尘风机变频器）通讯异常，触发PLC全局安全停机。固件热重启策略（Warm Firmware Reset）：
不断电、不重刷，仅通过调试接口（如S7-1500的Web Server或发那科的BOOT MENU）触发“安全固件重加载”。适用于：
✓ 参数区软错误（CRC错但未损坏）
✓ 固件缓存污染（常见于频繁断电后）
✓ 安全功能配置临时失效（如STO使能标志丢失）
▶️ 提醒：此操作需对应品牌授权权限，我们支持西门子、发那科、新代、广数等主流系统远程协助执行——就像给系统做一次“安全重启按摩”，不伤筋骨，只清淤堵。
💡 最后送你一句速捷口诀，贴在控制柜里都行：
> “先保安全，再查信号；
> 日志为证，代码解密；
> 小步验证，拒绝蛮力；
> 锁死不是终点，是系统在等你——读懂它的安全语法。”
下一期，我们将升级战力，进入《预防性治理与系统韧性提升》——教你把“锁死”从“每月一次的惊吓”，变成“三年一次的传说”。
（悄悄说：我们给比亚迪某产线做的预防性升级，已实现连续18个月零锁死。不是运气好，是把“安全契约”提前写进了每一行逻辑里。）
——晋江速捷自动化科技有限公司｜扎根晋江，服务全国，专治各种“不听使唤”的工业大脑。
累计为10000+台设备找回开机键，客户说：“你们来的不是工程师，是产线的‘安全翻译官’。”
Event_ID: LOCK-2024-0873
Trigger: Safety_Door_Switch_Bounce (vibration-induced)
Root_Cause: Mounting_bracket_loose → resonance_freq_match_with_coolant_pump
Fix: Add_rubber_damping_pad + re-torque_to_3.2Nm
Prevention: Auto-alert_when_door_open/close_cycle > 120/min
Verified_By: SIL2_compliance_test_report_20240522.pdf
