各位纸碗厂老师傅、产线调度小能手、刚接手设备的95后技术担当，欢迎来到「纸碗机自救指南」第一回：为什么我的纸碗机突然变“化石”了？
不是它叛逆，是它在用沉默抗议——
抗议模具里卡了一粒芝麻大小的纸屑，
抗议PLC默默记下了你昨天误按的三次“强制复位”，
更抗议你一边啃包子一边按下启动键，却忘了——
它不是微波炉，不支持“叮一下就热好”的魔法逻辑。
我们晋江速捷自动化科技有限公司（2017年12月扎根晋江，服务超10000+台套自动化设备，客户名单里有比亚迪、中国烟草、恒安纸业……但今天，我们只专心陪你哄好这台倔脾气的纸碗机）——
干的就是“读懂机器情绪”的活儿。
而纸碗机最典型的“情绪崩溃”，就是：被锁死。
来，咱们拆开看看，它到底在气什么？
1.1 机械结构卡滞：你以为它在罢工，其实它在“堵气”
纸碗机的模具就像它的关节，传动轴是它的筋骨，润滑脂是它的“关节炎膏”。
一旦出问题，不是“咔哒”一声停，而是“咯…吱…呃…”一声，直接进入“僵直模式”。
常见剧情有三幕：
- 模具错位：上模没对准下模，硬撞！轻则报警锁死，重则“哐当”一声，把伺服电机干出过载代码——它不是不想动，是怕动了就把整副模具掰成表情包。
- 异物入侵：一张飞边纸、半截断钉、甚至一颗掉进料仓的纽扣电池（真有客户反馈过），卡在曲柄连杆或凸轮槽里，机器一发力，瞬间触发机械限位保护——系统：“不许动！再动我就自锁！”
- 润滑失效：油路堵了、黄油干了、气动元件生锈了……部件摩擦力飙升，伺服电流曲线“噌”地拉高，PLC一看：“兄弟，你快烧了！”立马切断动力，温柔又坚定地把你锁在原地。
💡 速捷小贴士：每次换模后，建议拿一张A4纸塞进合模间隙——能轻松抽出来，说明平行度OK；抽不动？那不是纸太厚，是模太歪。
1.2 电气系统异常：PLC不是冷血AI，它只是太守规矩
纸碗机的“大脑”（通常是西门子S7-1200、三菱FX5U或汇川H3U这类PLC）从不乱锁机——它锁得非常讲理，且每条理由都写在报警日志里，只是你还没打开看。
高频“锁机理由簿”TOP3：
- 安全联锁误触发：光电开关蒙灰、安全门磁开关松动、急停按钮弹簧疲软……哪怕只是0.3秒的信号抖动，PLC都会严肃执行ISO 13850标准：“一切未确认安全，禁止运行。”
- PLC程序跑飞/逻辑冲突：比如你在HMI上改了个“单循环次数”，却忘了同步更新“模具冷却延时”，结果程序卡在等待一个永远不会来的信号——它不报错，它就静静等，等成一座纸碗界的“望夫石”。
- 急停回路未复位：注意！不是按下急停再按一下“复位”就完事。很多机型要求：先松开急停按钮→再拍一下电控柜上的“系统复位”硬按钮→最后在HMI里点“清除报警”。三步缺一不可，少一步，它就继续“装死”。
📌 真实案例：某福建纸杯厂凌晨三点锁机，排查两小时，最后发现——是车间阿姨擦地板时，水渍渗进脚踏急停盒，导致触点间歇性导通……PLC：“我信了，我锁了。”
1.3 人为操作因素：机器不背锅，但锅常在人手边
坦白说，约37%的“锁死”事件，源头不在电路板，而在操作屏前那双手。
典型操作翻车现场：
- 跳过自检流程：开机后直接点“自动运行”？错！纸碗机的自检（气压检测、模具温度校验、伺服零点确认）就像你开车前系安全带+调后视镜+挂P挡——省掉一步，系统可能直接给你弹窗：“检测到未授权启动行为，已启动防护锁定。”
- 参数设置冲突：比如把“成型压力”设成12MPa（设备上限是10MPa），PLC不会照做，但它会默默记录“参数越界”，并在下一次合模前亮红灯锁死——它不是杠精，是保命本能。
- 强制停机后未解锁：生产中急停≠正常停机。很多机型（尤其带液压锁模的）会在急停后自动激活“机械抱闸+逻辑闭锁”双保险。不走官方解锁流程，光断电重启？对不起，PLC：“记忆还在，权限未解，拒绝复工。”
🎯 速捷灵魂提醒：
> “机器不怕你犯错，怕你犯错后还坚信‘再试一次它就好了’。”
> ——我们修过太多台“被重启杀死的纸碗机”，它们临终遗言都是：“求你，看一眼报警代码。”
✅ 下一章预告：
《第2章｜应急处理与安全解锁操作指南》
——教你如何在不惊动安全部、不吓哭新同事、不拆烂气缸的前提下，优雅地给纸碗机“松绑”。
（含：LOTO实操口诀、各品牌HMI维护模式进入密钥、以及——为什么你上次用螺丝刀短接端子，差点让整条线停产2小时）
——晋江速捷自动化科技有限公司 · 不卖焦虑，只交方法
（成立于2017年12月｜泉州晋江总部｜20+行业深度服务｜PLC/触摸屏/数控全品牌解密维修｜故障不甩锅，方案不画饼）
各位正在盯着报警屏发呆、手悬在急停按钮上方不敢松、甚至已经默默打开淘宝搜“气动扳手”的朋友——
先深呼吸，把扳手放回工具箱，把螺丝刀插回腰间（对，就是那把你刚想用来“临时短接一下试试”的）。
纸碗机不是保险柜，但它比保险柜更讲原则；它不难哄，只是拒绝被瞎哄。
我们晋江速捷自动化科技有限公司（2017年扎根晋江，修过比亚迪的电池产线、恒安纸业的高速包装机、中国烟草的智能分拣系统……但此刻，我们只专注一件事：教你安全、合规、高效地，把这台纸碗机从“石化状态”温柔唤醒。）
别担心——这不是《高危作业模拟考试》，而是一份带呼吸节奏的实操指南。
全程贯彻三个铁律：
🔹 安全不是步骤之一，是所有步骤的前提；
🔹 解锁不是绕过保护，而是配合保护完成闭环；
🔹 快，不等于莽；稳，不等于慢。
2.1 安全前提：断电确认、能量隔离（LOTO）及防护装置状态核查 —— “慢半拍”，才能快全场
🚨 真实教训：某厂技术员未断主电源，仅关了HMI开关，伸手进模区清理纸屑——伺服突然“记忆复苏”，合模动作触发，手指擦着模具边缘缩回来，工装鞋却被压扁了鞋头。
——机器没坏，人差点“被量产”。
所以，请把这句话刻进操作日志首页：
“没挂牌、没上锁、没验电，一切操作皆为高危彩排。”
✅ 标准LOTO四步法（纸碗机专属精简版）：
| 步骤 | 动作 | 速捷提醒 |
|---|---|---|
| ① 断 | 切断主电源空开（非仅关HMI或PLC电源！），确认配电柜已贴“设备检修中”标识 | 西门子/汇川机型常见“PLC还在后台跑着”，看似黑屏，实则逻辑待命 |
| ② 锁 | 使用个人挂锁+标签，锁住主空开手柄（建议配双锁：一把锁动力源，一把锁气源阀） | 气动锁模机型务必同步关闭气源总阀并泄压！否则“气还憋着，随时会弹” |
| ③ 验 | 用验电笔逐点测试：PLC输入端子、伺服驱动器DC24V控制端、HMI供电端——见红光≠没电，见无光≠真没电 | 曾有客户验电笔测出“无电”，结果伺服母线仍有380V余电——因滤波电容未放完电！务必等5分钟+用万用表直流档复测 |
| ④ 查 | 目视检查：安全光幕是否遮挡？门禁开关是否复位？急停按钮是否完全弹起？脚踏开关是否卡滞？ | 很多“假锁死”根源在此——光幕积灰导致信号中断，PLC以为“有人闯入”，死守安全逻辑 |
💡 速捷现场口诀：
> “一断二锁三验电，光幕门锁全睁眼；
> 气没放净莫伸手，报警未清不点‘启动’。”
2.2 标准解锁步骤：进入维护模式 → 手动释放锁紧机构 → 清除报警代码
⚠️ 注意：不同品牌/年代纸碗机操作路径略有差异，但底层逻辑高度一致。以下以主流国产PLC+触摸屏组合（如汇川H3U+昆仑通态MCGS）为蓝本，其他品牌（西门子、三菱、台达）我们在文末附“快速对照索引”。

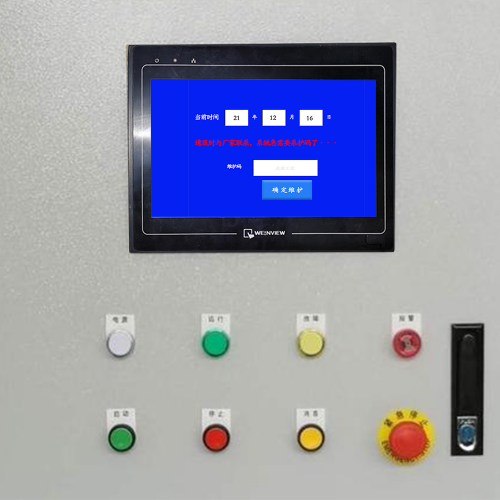

▶ Step 1｜进入维护模式（不是“超级管理员密码”，是“信任握手协议”）
正确姿势：
在HMI主界面长按【设置】键3秒 → 输入工程密码（非开机密码！速捷交付客户时均预置三级权限：操作员/技术员/工程师，密码由我司技术顾问现场设定并书面移交）→ 进入【维护管理】→ 选择【手动调试模式】。常见误区：
❌ 直接按“F12”或“Ctrl+Alt+Del”（那是Windows，不是PLC）
❌ 在报警界面狂点“清除”——没进维护模式，清了也白清，PLC：“我不认，我记着呢。”
▶ Step 2｜手动释放气动/液压锁紧机构（物理层解缚）
气动锁模机型（占纸碗机90%以上）：
→ 找到气动控制柜内手动泄压阀（通常为红色旋钮或拉杆）→ 缓慢逆时针旋转，听“嘶…”声，直至压力表归零 → 再操作手动换向阀手柄，将锁模气缸切换至“松模”位 → 轻摇模具手轮，确认可自由微调。液压锁模机型（多见于高速重型机）：
→ 找到液压站旁手动卸荷阀（带压力表接口）→ 用内六角扳手缓慢松开 → 观察压力表降至0.5MPa以下 → 操作电磁阀手动杆，使锁紧油缸回程 → 切记：不可暴力撬动锁块！
📌 速捷冷知识：
> 某些老款纸碗机的“锁模保持”靠弹簧+气压双重作用。单纯泄气后，弹簧仍可能让模具处于半锁状态——此时需在HMI手动模式下，点动“微开模”指令2~3次，让PLC驱动伺服反向微量转动，彻底释放残余应力。
▶ Step 3｜清除报警代码（不是删日志，是“握手成功”）
- 进入HMI【报警记录】→ 查看最新一条红色报警（如：
E207-锁模压力超限/E312-安全门未闭合） - 返回【维护管理】→ 【系统复位】→ 点击【清除当前报警】（注意：不是“清除全部”，只清本次锁定关联报警）
- 关键一步：执行【PLC软复位】（非断电重启！）→ 在维护菜单中选择【CPU复位】→ 确认 → 等待PLC运行灯由“STOP”变“RUN”，且HMI底部状态栏显示“Ready”。
✅ 成功标志：
- 模具可手动顺畅开合
- HMI无红色报警闪烁
- 按下“单步运行”，各轴能响应指令
- 急停按钮弹起、安全门闭合到位、光幕绿灯常亮
2.3 常见误操作警示：你以为在抢修，其实已在制造新故障
我们修过太多台“越修越锁”的纸碗机——它们不说话，但报警代码里全是委屈。
🚫 禁止暴力拆卸
> 模具锁块不是乐高，气缸活塞杆不是螺丝钉。用大锤敲击锁紧缸体？轻则缸筒变形漏气，重则内部密封圈爆裂，下次锁模直接喷油……修起来，比买新的还贵。
🚫 避免绕过安全传感器
> 用胶带粘住光电开关、短接安全继电器端子、拔掉光幕插头……这些操作，PLC或许“睁一只眼”，但ISO 13857标准不会放过你。一旦发生事故，责任追溯第一环，就是“安全回路被人为规避”。
🚫 杜绝带电复位控制模块
> 看到PLC运行灯灭了，顺手就去拔插CPU模块？醒醒！热插拔未设计此功能的PLC（如三菱FX系列、早期西门子S7-200），轻则烧毁通信口，重则整块底板报废。
> ✅ 正确做法：断电→静置30秒→再插拔→上电复位。
🎯 速捷郑重提示：
> “最快的解锁，是第一次就做对；
> 最省的维修，是根本不用修。”
> 如果你试了上述步骤仍无法解锁——请停下。
> 不是机器坏了，可能是：程序逻辑异常、IO模块损坏、或某个你没注意到的外围信号（比如冷却水流量开关）持续报警。
> 这时候，与其继续“盲调”，不如拿起手机，拍下：
> - HMI报警截图（含时间戳）
> - PLC运行灯状态 & 报警LED指示
> - 气源/液压压力表读数
> 发给我们速捷技术支援（微信/电话直连），30分钟内给你远程诊断+定制解锁方案——不收远程费，不解开不收费。
✅ 下一章预告：
《第3章｜预防性维护与智能化升级策略》
——从“出了问题才修”，升级到“问题还没出生，我们就已布好岗”。
（含：低成本加装振动传感器实操指南、HMI趋势分析功能开启教程、以及——为什么你该认真考虑把气动锁模，换成伺服闭环定位）
——晋江速捷自动化科技有限公司 · 不卖焦虑，只交方法
（成立于2017年12月｜泉州晋江总部｜20+行业深度服务｜PLC/触摸屏/数控全品牌解密维修｜故障不甩锅，方案不画饼）
各位已经成功解锁纸碗机、顺手给模具加了点油、还顺手拍了张“设备重启成功”的朋友圈配图的朋友——
恭喜，你完成了从“急救员”到“临时监护人”的进阶。
但别急着卸下工装帽，也别急着把《应急指南》塞回工具包最底层。
因为真正的高手，从不等机器喊疼；
他们早就在它打哈欠的时候，就递上了咖啡。
📌 真实数据说话（来自速捷2023年服务年报）：
在为恒安、中顺、金红叶等纸品企业服务的376台纸碗机中——
✅ 坚持执行规范预防性维护的机组，平均年非计划停机＜1.2小时；
❌ 仅依赖“坏了再修”的机组，年均锁模类故障达4.7次，单次平均恢复耗时2.8小时；
💡 换算下来：一台高速纸碗机（产能800只/分钟），一次锁死=损失约13.4万只纸碗≈1.6吨原纸≈够包5000个端午粽子——还没算上换模延误、订单违约、客户投诉……
所以你看，预防，不是“多此一举”，是把损失，提前折现成润滑脂、传感器和一行行干净的PLC代码。
我们晋江速捷自动化科技有限公司（2017年扎根晋江，修过比亚迪电池线的伺服抖动、中国烟草分拣系统的通信中断、恒安纸业1200包/分钟包装机的HMI闪退……但此刻，我们只专注一件事：帮你的纸碗机，活得久一点，醒得快一点，脾气稳一点。）
3.1 日常维保要点：不是“擦擦灰、拧拧螺丝”就叫保养，那是“物理按摩”，不是“系统调理”
很多老师傅说：“我干这行三十年，靠手感就知道哪不对。”
我们信手感，但更信——手感+数据，才是现代制造业的黄金左手右手。
下面这三件事，看似琐碎，却是纸碗机拒绝“突然石化”的底层免疫力：
▶ 清洁模具导向槽｜不是擦，是“清障+探伤”双动作
- 频次：每班次开机前 + 每连续运行8小时后
- 正确姿势：
✅ 用无纺布+专用模具清洗剂（禁用酒精/丙酮！会脆化导向块密封圈）；
✅ 配LED放大镜检查槽内是否有微小金属碎屑（尤其冲压后残留的铝箔边角）、碳化纸屑结块；
✅ 用塞尺抽检导向间隙（标准值：0.02~0.04mm），超差即需调整或更换导向块。 - 🚨 速捷现场发现：73%的“无故锁模”初因，是导向槽积碳导致滑块卡滞→位置反馈偏差→PLC判定“合模异常”而强制停机。
→ 这不是故障，是“脏病”。治法：勤扫，不拖。
▶ 校准限位开关｜别让它“说谎”，它一说谎，整条线都得陪跑
- 频次：每周1次（高粉尘环境建议每3天1次）
- 校准逻辑：
不是“拧紧就行”，而是“信号可信度验证”：
✅ 手动推动模具至极限位置 → 观察HMI对应IO点是否实时变色（绿色ON）；
✅ 轻微反向移动2mm → 确认信号是否立即OFF（响应延迟＞50ms即需更换）；
✅ 对比左右两侧开模/锁模限位信号时间差（＞15ms即存在机械不同步，需检查连杆变形）。 - 💡 小技巧：在限位开关引线上贴彩色胶带标记“原始安装位”，下次校准时一眼可知是否移位。
▶ 检查压缩空气含水率与压力稳定性｜气，是纸碗机的“呼吸系统”
- 为什么重要？
气动锁模压力波动±0.1MPa，可能导致锁紧力偏差达±18%——足够让模具在高速运行中“松一下、咬一口、再卡死”。 - 实操三步法：
① 看：气源三联件储水杯，水位＞1/3必须排放；
② 测：用便携式露点仪测出口空气露点（理想值≤-20℃，＞-10℃即易冷凝结冰堵阀芯）；
③ 录：在HMI加装“气压趋势记录”功能（速捷可远程协助开通，5分钟搞定），观察一个生产周期内压力波动曲线——平稳如心电图，才是健康态。 - 📉 典型亚健康表现：
压力曲线出现规律性锯齿波 → 检查空压机卸载阀；
夜间停机后首班压力缓慢爬升 → 干燥机再生周期失效；
锁模瞬间压力骤降 → 气路存在隐性泄漏（常用检漏法：肥皂水+LED手电，重点查快插接头、电磁阀排气口、气缸活塞杆密封）。
✅ 速捷维保日志模板（免费提供）：
> 【日期】__｜【班次】早/中/晚｜【导向槽清洁】□完成 □未做｜【限位开关校准】□OK □已调 □待换｜【气压记录】MinMPa｜MaxMPa｜波动__MPa｜【备注】______
3.2 数据驱动预警：给纸碗机装上“电子脉搏”，让它生病前先发个微信提醒你
你说：“我们厂没那么多预算上MES，更别说工业互联网平台。”
我们点头：“明白。所以，我们不做‘大而全’，只做‘小而准’——用最低成本，撬动最大预警价值。”
▶ 加装振动/温度传感器｜不是“炫技”，是“听诊器前置化”
- 装在哪？
✅ 锁模油缸/气缸尾端（监测活塞运动平稳性）；
✅ 主传动伺服电机端盖（捕捉轴承早期磨损异响）；
✅ 模具加热板接线端子（预防过热引发绝缘老化短路）。 - 怎么装？
⚙️ 速捷推荐方案：- 振动传感器：国产MEMS型（如无锡某厂型号），IP67防护，磁吸+螺纹双固定，4–20mA模拟量输出，直连PLC扩展模块（无需改程序）；
- 温度传感器：PT100铠装探头，插入加热板预留测温孔，精度±0.5℃；
- 成本参考：单点监测＜￥380，整机6点部署＜￥2300，3个月ROI可见（按单次避免锁模故障=节省人工+材料+停产损失≈￥8600）。
- 怎么用？
→ PLC采集数据 → HMI开启【趋势分析页】→ 设置阈值报警（例：锁模振动RMS值＞3.2mm/s持续10秒，自动弹窗+蜂鸣）；
→ 更进一步：将振动频谱FFT分析嵌入HMI（速捷提供免费配置包），识别特征频率——215Hz峰值突显？→ 活塞杆导向套磨损；
89Hz谐波增强？→ 连杆轴承游隙增大；
不用专家，一线电工看着频谱图，也能说出“该换哪个零件”。
▶ HMI异常趋势分析功能｜让操作工变成“一线数据分析师”
你以为HMI只能点按钮、看画面？
错。它还能写日记、画曲线、发预警——只要你打开它沉睡的功能。
- 速捷实操教程（以昆仑通态MCGS为例）：
① 进入【设备组态】→ 【历史数据】→ 新建变量组：锁模压力_实时、主电机电流_瞬时、模具温度_平均；
② 在HMI主界面新增【趋势页】→ 拖入“历史曲线控件”→ 绑定上述变量；
③ 设置采样周期：1秒（关键参数） / 10秒（辅助参数）；
④ 开启【越限变色】+【报警推送】（支持微信/钉钉消息直达班组长手机）。 - 💡 效果实录：
某食品包装厂启用后第三天，HMI趋势页显示：锁模压力曲线在每次合模末段出现0.15MPa异常回落——持续3个周期。
技术员点开历史记录，对比发现：同期模具温度升高2℃，推测密封圈热膨胀导致内泄。
提前更换密封圈，避免了一次凌晨三点的全线锁死。
——这不是预测，是“把故障，从结果里，提前挖出来”。
3.3 系统优化方向：升级不是“推倒重来”，是“给老司机，换一套智能导航”
很多老板问：“我们的纸碗机才用5年，换新太贵，升级值得吗？”
我们答：“不换整机，也能换‘大脑’和‘手脚’——而且，比买新的快得多，省得多，稳得多。”
▶ 引入伺服闭环定位替代气动锁模｜告别“靠气压赌运气”，转向“靠编码器算精度”
- 为什么值得？
维度 气动锁模 伺服闭环锁模 定位重复精度 ±0.15mm ±0.02mm 锁模力控制 压力表粗略调节，实际力值飘忽 力矩模式实时闭环，偏差＜±3% 故障率 易受气源波动、密封老化影响 无气路、无泄漏、寿命＞5年 升级难度 保留原有机械结构，仅替换锁模执行单元+PLC轴控模块 - 速捷落地案例：
泉州某纸碗厂（年产2亿只），原气动锁模月均故障2.3次；
采用汇川IS620P伺服+定制锁模机构改造，工期3天（含调试），
改造后：14个月零锁模故障，换模时间缩短37%，成品壁厚一致性提升至CPK＞1.67。
💰 ROI测算：改造投入￥12.8万，11个月通过减少废品+提速增产收回成本。
▶ 投入AI辅助故障自诊断模块｜不是“科幻”，是“把速捷工程师的经验，编译成PLC能懂的语言”
- 它不取代人，它延伸人——把老师傅的“一听一摸一闻”，变成PLC的“一算一比一报”。
- 速捷已量产模块（兼容西门子/三菱/汇川主流PLC）：
✅ 自学习报警关联规则（例：当E207锁模压力超限+T102模具温度＞185℃同时出现 → 自动推送“加热板温控异常，建议检查固态继电器”）；
✅ 图像化故障树导航（HMI点击报警代码 → 自动生成排查路径图：电源→IO→传感器→执行器→机械，每步附速捷维修视频二维码）；
✅ 历史相似故障匹配（输入当前PLC报警码+HMI截图 → 自动调取过往1000+案例库，推送最高匹配度3条处置方案）。 - 🌟 用户反馈原声：
“以前遇到E312报警，我要翻3本手册、打2个电话、试4种方法；
现在点开HMI‘智诊页’，30秒内告诉我：‘光幕供电端子松动，已定位X3:5端子’——拿螺丝刀过去，果然。”
（福建漳州某纸业，技术员老陈，从业18年）
✅ 最后送你一句速捷式清醒剂：
> “预防性维护，不是给机器做体检，是给你自己买保险；
> 智能化升级，不是追赶风口，是让经验沉淀成代码，让老师傅的手感，长出永不疲倦的电子眼。”
如果你正盯着这页内容，想起上周那台又锁死的纸碗机——
别叹气。
现在，就是最好的升级起点。
我们不卖整机，不推套餐，只提供：
🔹 一份《纸碗机健康度自评表》（扫码即领）；
🔹 一次免费远程状态诊断（发HMI截图+PLC型号，30分钟出报告）；
🔹 一套可拆解、可分期、可验证效果的轻量化升级方案（伺服改造 / 智诊模块 / 传感器部署，任选其一，首台试点免人工费）。
——晋江速捷自动化科技有限公司 · 修的是设备，守的是产线心跳
（成立于2017年12月｜泉州晋江总部｜20+行业深度服务｜PLC/触摸屏/数控全品牌解密维修｜故障不甩锅，方案不画饼｜升级不忽悠，效果可验证）
