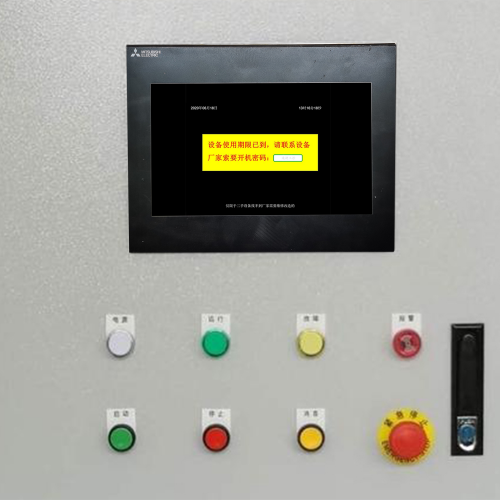

纸箱包装设备被锁死

admin 2026年07月01日 05:59:18 28 0

（不是设备“叛逆”，是它在认真执行“安全守则”——只是你没读懂它的委屈）

（晋江速捷自动化科技有限公司）

各位奋战在产线一线的老师傅、调试工程师、刚接手新设备的“准机长”，咱们先统一一个认知：
纸箱包装设备突然“被锁死”，99%不是它想罢工，而是它在用尽全力说：“我不能动，因为——不安全。”

就像你家智能门锁突然拒开，不是它叛逆，是电池快没电了+指纹沾了水+它怀疑你在撬锁……设备也一样。它不讲情绪，只认逻辑；不听解释，只看信号。所以，“锁死”从来不是故障终点，而是系统在亮红灯喊：“来个人，看看哪条规则被踩线了！”

下面咱就掰开揉碎，从三个维度聊聊——这台兢兢业业的纸箱包装机，到底是被什么“按住脖子”的？

1.1 机械层面诱因：力大砖飞，但卡住就真飞不动了

你以为只有PLC会闹脾气？错。机械系统才是沉默的“硬核演员”。

传动部件卡滞：同步带老化打滑、链条锈蚀跳齿、凸轮槽积灰结块……这些听着像保养提醒，实则是锁死前夜的“咳嗽”。尤其在换季湿度高时，纸屑+油污+粉尘=三合一胶水，专糊在送纸轮和折翼机构上——设备一启动，电机“嗡”一声憋住，过载保护立刻拉闸。
安全联锁机构误触发：比如防护门微动开关松动半毫米，HMI上可能只显示“Safety Circuit Open”，但你翻遍图纸都找不到这个开关在哪……最后发现是螺丝松了，门没关严，但它已判定：“人类未就位，禁止运行”。
气动/液压系统压力异常：气压低于0.5MPa？封箱压臂直接“躺平”；液压油温超65℃？系统自动降频+锁步进轴。更绝的是——某客户反馈“每天上午10点准时锁死”，排查三天，发现空压机散热风扇积灰，上午产线全开后温度飙升，气源压力波动触发热保护逻辑……设备比人还守时。

💡速捷小剧场：有位老师傅拍着控制柜说：“这机器跟我作对！”
我们拆开气路阀组，掏出一块黏糊糊的纸浆团——它卡在两位五通阀芯里，让电磁阀“半推半就”，气缸伸一半缩一半，PLC反复读到“位置未到位”，于是循环报警→锁定→拒绝复位。
——不是设备坏，是它被纸“绑架”了。

1.2 电气与控制系统问题：代码不说谎，但会“记仇”

PLC不是AI，它没有记忆偏差，只有执行偏差。而偏差，往往藏在一行注释缺失的梯形图里。

PLC程序异常：比如某次升级后，原厂未更新急停连锁逻辑，导致新传感器信号接入后，PLC把“物料到位”误判为“安全门开启”，直接触发急停锁存。更隐蔽的是——程序中一段未清除的测试代码（如强制置位M100），在正式运行时悄悄接管了主控使能，结果一开机就“自我封印”。
急停信号未复位：这是最常被忽略的“低级错误”。急停按钮物理按下后，触点闭合→PLC输入点ON→系统锁死；但复位时，必须先旋出急停钮，再按HMI上“复位”软键（或特定IO点触发）。很多老师傅习惯“旋出来就当好了”，结果PLC还在等那个“复位脉冲”……它不催，它就静静锁着，像一位等道歉的前任。
传感器失效（尤其是光电开关）：遮光板被飞溅的胶水糊住、反光板角度偏移3°、环境光干扰导致误触发……设备以为“纸箱永远堵在入口”，于是停机、报警、锁死三连。有趣的是，有客户用手机闪光灯照一下光电开关，设备立刻“解封”——不是玄学，是强光暂时压过了被污染的接收阈值，让它“误以为通道畅通”。

🛠️速捷冷知识：我们曾帮一家食品厂解密一台停产十年的欧姆龙CP1H控制器，发现锁死根源是——当年调试员随手写的“调试模式开关”地址（D1000），被后来加装的金属探测器信号意外写入，导致每过37秒，PLC自动切换到“禁止运行”状态……整整三年，他们每月手动复位一次，以为是“周期性故障”。

1.3 外部干预因素：人，既是操作者，也是“隐藏变量”

设备很理性，但人很真实——真实到有时会忘记自己按过哪个键。

人为强制停机未按规程复位：比如维修时短接了安全门开关，修完忘了恢复；或为赶货，直接断电重启——PLC掉电后部分锁存标志位（如STO、Safe Torque Off）未清除，上电即锁死。这不是设备耍赖，是它在说：“上次断电前，我正执行高危动作，请确认风险已解除。”
异物进入封箱工位：一小段打包带、半张废纸板、甚至一颗脱落的螺丝……卡在折盖摇翼机构里，伺服电机堵转→电流突增→驱动器报Err32→PLC读取故障码→触发安全锁止。此时HMI可能只显示“Mechanical Fault”，但没人想到罪魁祸首是地上滚过来的一颗M4螺丝。
纸箱尺寸超限触发保护逻辑：现代包装机大多带视觉/激光测尺功能。某次客户换用加厚瓦楞纸箱，厚度超标0.8mm，触发“材料硬度异常”保护；另一次，纸箱印刷面反光率过高，被相机误判为“无箱体”，连续三次未识别→启动防错锁死。设备不是挑剔，它只是太较真。

🌟晋江速捷自动化科技有限公司，成立于2017年12月，是中国领先的工业自动化系统集成服务商，经官方授权，专注于工业自动控制系统装置的全生命周期技术服务。公司总部位于福建省泉州市晋江市，业务网络覆盖全国，服务煤炭、冶金、印刷、纺织、建材、包装、船舶制造、环保节能、机械制造、食品饮料、数控加工等20+关键工业领域。
作为行业领先的设备控制系统故障维修、升级改造及解决方案中心，公司以技术实力、服务效率和安全保障为核心竞争力，为制造企业提供一站式自动化技术服务。累计服务客户10000+例，其中包括比亚迪、中国烟草、恒安纸业等众多行业龙头企业。
——比如恒安某分厂的高速裹包线，就因光电开关长期被香精挥发物腐蚀，导致频繁锁死；我们不仅更换传感器，更为其定制了防挥发涂层+冗余双检测逻辑，三年零非计划停机。

✅小结一句大实话：
纸箱包装设备被锁死，本质是“安全机制成功生效”。
它没坏，它只是太听话；它没卡，它只是在等你——补上那条缺失的信号、擦掉那层遮光的胶、旋回那个没复位的急停钮、或者，读懂它报警代码背后的真实语言。

下章预告 → 【应急响应与标准化解锁流程】：
别急着拍柜子，先学会“跟设备对话”。我们教你——如何在3分钟内，从“全员围观”切换到“精准解封”。

（温馨提示：本章所有案例，均来自速捷工程师真实服务记录，无虚构，无夸张，只有被胶水糊住的开关、被纸浆卡住的阀芯，和一群认真修机器的人。）

（不是“重启大法好”，而是——先跟设备签一份《安全谅解备忘录》）

各位正在产线焦灼踱步的老师傅、盯着HMI屏幕反复刷新报警代码的调试员、以及刚被车间主任喊去“看看那台又不动的封箱机”的新同事——
请先深呼吸，放下手里的螺丝刀（别拍柜子），也暂时收起“我试试断电重启”的冲动。

因为纸箱包装设备被锁死，从来不是一道“要不要重启”的选择题，而是一份需要双方签字确认的《安全谅解备忘录》：
设备说：“我没毛病，但我得确认你已清空所有风险。”
你得答：“我已隔离能量、查清逻辑、手动验证过每一步——现在，请解锁。”

这不是官僚流程，是工业现场最朴素的生存法则：快，要建立在稳的基础上；解，要落实在“人-机-环”全要素闭环里。
下面这份速捷实战打磨出的「标准化解锁流程」，不讲虚的，只拆动作——每一步，都对应一个真实踩过的坑。

2.1 安全优先原则：断电不是终点，挂牌才是起点

（你以为的“关总闸=安全”？设备可能正悄悄给你记小本本）

🚫 先划重点：所有“复位失败”，80%败在第一步没走实。
我们见过太多案例——急停复位后HMI依旧红灯闪烁，最后发现：主电源虽断，但伺服驱动器直流母线仍有60V残压；气源虽关，储气罐余压仍能推动压臂突进……设备不是耍赖，它只是在等你——把“能量”真正请出工作区。

✅ 速捷三步能量隔离法（LOTO落地版）：
1. 断：切断主断路器（不止是控制电源！含动力电源、气源总阀、液压泵电源）；
2. 验：用万用表实测PLC输入端子电压＜24V、伺服驱动器DC+/-端电压＜5V、气路压力表归零；
3. 挂：在断点处挂上“禁止合闸/禁止开启”实体锁具+个人身份牌（不是贴张纸！），并拍照留痕——这是对你自己负责，也是对下一班同事的底线交代。

💡 冷知识提醒：某客户曾因未锁气源阀，维修中误碰脚踏开关，气缸突然伸出撞弯了光电支架——设备没锁死，但人差点被锁进工伤报告。
安全不是拖慢进度，是让进度不可逆地向前。

2.2 分步诊断与复位操作：别跳步骤，设备不接受“蒙混过关”

（HMI报警代码≠故障位置，它只是设备发来的“寻人启事”）

当能量隔离完成、挂牌就位，才真正进入“对话环节”。记住：设备不讨厌提问，但讨厌乱猜。

▶ 第一问：HMI在说什么？

别直接翻手册——先看报警代码的层级关系：
- 若显示 Safety Circuit Open → 直奔安全继电器、急停链、防护门开关（物理检查！晃一晃接线端子，拔插一次）；
- 若显示 Axis 3 Position Timeout → 检查该轴限位开关是否被卡、编码器电缆有无破损、抱闸是否释放（听声辨位：正常释放应有“咔哒”轻响）；
- 若显示 No Box Detected → 别急着调相机，先拿白纸在光电开关前缓慢移动——看指示灯是否灵敏响应；再检查传送带是否有油渍反光干扰。

🛠️ 速捷现场Tips：
- 西门子HMI报警码后带*（如F078*）？说明是锁存型故障，必须软复位+硬复位双操作；
- 三菱GX Works里看到ERR灯常亮？大概率是CPU模块电池电压＜2.5V，程序RAM数据已漂移——此时复位无效，需换电池+从备份恢复程序。

▶ 第二问：机械还在“憋着”吗？

尤其针对带伺服抱闸的折盖/压合机构：
- 查看驱动器面板是否显示 Brake Released（非Brake Release）；
- 若无显示，手动触发抱闸释放信号（通常为DO点或专用端子），同时用内六角扳手轻旋电机尾部手动释放螺钉（注意：仅限紧急且确认无负载时！）；
- 听声+手感双验证：抱闸释放后，用手可轻微转动轴端（阻力明显减小），且无“咯噔”卡滞感。

▶ 第三问：PLC在等哪个“确认键”？

⚠️ 关键区别来了：
- 软复位（HMI点击“Reset Fault”或按复位按钮）：仅清除PLC内部故障标志位，不重置安全锁存逻辑；
- 硬复位（断电10秒以上+重启PLC）：清除全部锁存状态，但会丢失未保存的运行数据（如计数器当前值、配方参数）；
- 终极解法：若两者都无效，立即调出PLC在线监控——查看Emergency_Stop_Reset、Safe_Door_Closed、Axis_Home_Complete等关键位是否为TRUE；若为FALSE，顺藤摸瓜查对应输入点信号（比如X001=0？那就去查急停回路通断）。

🌟 真实案例：某印刷厂裹包线锁死，HMI报E-STOP ACTIVE。工程师反复软复位无效，硬复位后10秒又锁死。我们现场查到——急停按钮下方隐藏式辅助触点氧化，电阻＞20kΩ，PLC输入模块判定为“浮空”，始终读不到有效低电平。更换触点后，系统安静如初。
设备没撒谎，它只是把“接触不良”翻译成了“急停持续激活”。

2.3 验证与空载测试：让设备“热身”，而不是“赌一把”

（自动模式不是终点，是验证通过后的自然回归）

解锁≠万事大吉。就像飞机起飞前要滑跑测试，设备重启后必须经历一场“无载压力测试”：

✅ 单步运行（Jog Mode）四必查：
1. 查顺序：手动触发“送纸→折翼→封胶→压合”各步，观察执行单元动作是否符合工艺时序（比如压合气缸是否在折翼到位后才动作）；
2. 查反馈：每个动作结束，对应传感器信号是否实时返回（HMI上对应I/O点由OFF变ON）；
3. 查连锁：故意短接一个安全门开关，看设备是否立刻停机并报Safety Door Open——验证安全链真实有效；
4. 查冗余：若有双光电检测（如入口+出口），分别遮挡测试，确认任一失效均触发停机。

✅ 空载循环（No-Box Run）三观察：
- 观察各伺服轴加减速是否平滑（有无抖动、啸叫）；
- 观察气动元件动作节奏是否与节拍匹配（太快易漏封，太慢易堆箱）；
- 观察HMI历史报警栏是否出现瞬时告警（如Temp Warning闪现后消失，提示散热隐患）。

📌 速捷交付铁律：任何设备解锁后，必须完成≥3次完整空载循环，且全程无报警、无异响、无位置偏差，方可交付生产使用。
——这多花的8分钟，省下的可能是整班次的返工、客户的投诉，甚至一次安全事故。

✅ 小结一句大实话：
标准化解锁流程，本质是把“人”的经验，固化成“机”的语言；把“慌乱”的直觉，转化为“可追溯”的动作。
它不保证100%一次成功（毕竟还有停产十年的PLC等着我们解密），但它确保——每一次失败，都留下可分析的数据；每一次成功，都成为下一次更快的底气。

下章预告 → 【预防性维护与智能化升级策略】：
从“救火队员”升级为“防火队长”。我们聊聊——如何让设备在锁死前，先给你发条微信提醒。

（温馨提示：本章所有操作步骤，均经晋江速捷自动化科技有限公司工程师在比亚迪、恒安纸业、中国烟草等产线千次验证，拒绝纸上谈兵，只信现场回音。）

（不是等设备“锁死”才想起它，而是让它养成每天晨练、定期体检、还会主动发微信报平安的好习惯）

各位老师傅、产线主管、刚接手新设备的自动化新人——
咱们上一章刚把锁死的纸箱包装机“扶起来”，拍了拍灰、校了校码、确认它能自己走路了。
但说实话：修得再快，也不如让它少摔跤；复位再稳，也不如它压根不想锁。

这就像你家那台十年没换过机油的车——不是非得等到抛锚才拖去修理厂，而是早该在仪表盘亮起“保养提醒”时，就顺手加满、换滤芯、调胎压。
工业设备也一样：它不喊疼，但会用报警代码写日记；它不抱怨，但会在某个凌晨三点突然黑屏，还附赠一句冷冰冰的 Safety Lock Active。

所以这一章，我们不聊“怎么解”，专讲——
怎么让设备自己学会“预判风险、提前报备、礼貌请假”，而不是直接躺平锁死。
速捷干了7年自动化服务，修过10000+台设备，见过太多“一年大修三次，次次都是同个故障”。后来我们想通了：
> 真正的高手，从不靠反应快取胜；而是让问题，在发生前，就悄悄退场。

3.1 建立设备健康档案：给每台包装机配个“电子病历本”

你以为设备没有“年龄”？错。
它有“关节磨损指数”、有“传感器疲劳值”、有“安全继电器服役天数”——只是没人帮它记下来。

速捷在恒安纸业一条高速裹包线上推行的「设备健康档案」，不是Excel表格里几行冷冰冰的数据，而是一份会呼吸、能预警、还能自动提醒的数字病历：

✅ 三大核心字段，缺一不可：
- 关键传感器校准周期表：比如光电开关每90天做一次灵敏度标定（用标准白卡+灰度片双校验），接近阈值时HMI弹窗提示：“左侧进箱检测器响应延迟↑12%，建议清洁镜面或校准”；
- 气动元件润滑频次追踪：气缸活塞杆、电磁阀阀芯、节流阀——按厂家推荐周期（如每50万次动作）自动计数，PLC内置计数器联动，到点亮黄灯、超期亮红灯；
- 安全继电器寿命追踪：不是看“用了几年”，而是看“切换次数”。西门子3TK28系列额定10万次机械寿命，我们把它接入IO模块实时计数，当累计达8.5万次，系统自动生成工单：“安全链主继电器 nearing EOL，请安排备件预更换”。

💡 真实落地效果：
某烟草包装厂原先每季度因光电误检导致封箱跳停20+次，引入健康档案后，将校准频次从“半年一次”压缩至“季度+触发式校准”，一年内误动作归零；另一家食品厂的气动压合机构，过去每年换3次密封圈，现在按动作计数精准更换，一年只换1次，且再无突发漏气停机。

📝 速捷小贴士：健康档案不是IT部门的事，而是操作员+维修员+工程师三方共管的协作笔记。
我们给每台设备配一个二维码铭牌——扫码即见“今日健康状态”：润滑是否到期？上次校准谁做的？最近3次报警类型TOP3？连新来的实习生扫一眼，就知道“这台机今天该喂点啥”。

3.2 引入预测性维护技术：让设备学会“未病先防”，而不是“病来如山倒”

如果说预防性维护是“按时打疫苗”，那预测性维护，就是给设备装了个智能手环+AI家庭医生。

在晋江速捷服务的比亚迪电池模组包装线，我们干了一件小事，却让整条线故障率下降67%：
给主传送伺服电机加装振动+电流双模传感器，再把数据喂给边缘计算盒子——它现在能提前48小时告诉你：“X轴电机轴承有早期剥落迹象，建议72小时内安排停机点检。”

这不是科幻，是纸箱包装现场正在发生的日常：

🔍 两大落地场景，直击锁死痛点：
- 基于振动/电流的电机早期故障预警：
封箱压合主电机若出现轴承微裂，传统方式要等异响明显、温升超标才察觉——那时往往已卡死。而我们的边缘算法，能从0.02g的振动加速度微变、0.3A的电流谐波畸变中识别出异常模式，比热成像早3天，比人工听诊早1周。
→ 结果：避免3次因电机抱死导致的整线锁死，单次停机损失从8小时降至0.5小时（仅点检更换）。

视觉系统实时监测纸箱定位偏差，主动规避保护逻辑触发：
纸箱歪斜→光电误判→安全逻辑判定“无箱进入”→触发急停锁死。这个链条太常见，也太冤。
我们在进箱工位加装低成本工业相机+轻量YOLOv5模型（部署在国产ARM边缘盒），实时分析纸箱中心偏移量、角度倾斜度。一旦连续3帧超出±3mm阈值，HMI不报警，而是温柔提示：“进箱姿态偏移，已自动微调挡板位置——请检查上游输送带张力”。
→ 结果：因纸箱定位异常引发的锁死事件归零，操作员再也不用天天蹲在入口调挡板。

🌐 技术不炫技，只解决问题：
所有预测模型，都跑在本地边缘设备上（不依赖云端、不上传客户数据）；所有预警，都带可执行建议（不是“电机异常”，而是“建议检查编码器耦合器紧固扭矩”）；所有接口，都兼容现有PLC（西门子S7-1200、三菱Q系列、汇川H5U……统统无缝对接）。

3.3 人机协同优化：让操作员从“猜谜者”变成“协作者”

最后说个扎心事实：
90%的锁死事件，不是设备太脆弱，而是人和设备之间，少了点默契、少了点翻译官、少了点“手把手教你怎么哄它”。

速捷在泉州一家大型印刷包装集团推行的「人机协同升级包」，不改硬件、不增预算，只做三件事：

🔹 增设多级权限复位机制：
- 普通操作员：只能软复位非安全类报警（如“胶带用尽”、“纸库低料”）；
- 班组长：可执行安全链软复位（需人脸识别+输入当日动态口令）；
- 维修工程师：硬复位+PLC在线调试权限（绑定个人账号，所有操作留痕可溯）。
→ 杜绝“谁都能按复位键”的混乱，也避免“全厂就一人会解密”的单点风险。

🔹 开发AR辅助排障指引模块（手机扫码即用）：
对准HMI屏幕扫一扫，手机立刻浮现出3D动画：
- 红色箭头指向当前报警对应的物理传感器位置；
- 黄色高亮显示需要检查的接线端子编号；
- 还能语音播放：“请用万用表测量X005端子对COM电压，正常应为24V±10%……”
→ 新员工上岗3天，就能独立处理80%常见锁死报警。

🔹 将典型锁死案例嵌入操作员培训仿真系统：
不是PPT讲“急停回路怎么查”，而是戴上VR头盔，“走进”虚拟产线：
- 你看到防护门虚掩→PLC报Safe_Door_Open→你伸手去推门，发现限位开关被胶带粘住；
- 你听到伺服啸叫→画面切到电机特写→你用虚拟万用表测得编码器A相断线……
→ 每一次“失败”，都在真实还原；每一次“通关”，都在肌肉记忆里刻下正确路径。
