——不是“它故意不开工”，是它在认真执行“安全守则”
各位锅炉老司机、值班老师傅、刚接手DCS系统的新人小张，先别急着抄起螺丝刀去拍控制柜——水管锅炉突然“被锁”，大概率不是它闹脾气，而是它正挺直腰板、字正腔圆地念着《工业锅炉安全技术监察规程》第X章第X条：“我，已触发联锁，非请勿动。”
咱们速捷工控（晋江速捷自动化科技有限公司，2017年12月扎根晋江，服务超10000+工业现场的老朋友）这些年修过西门子PLC里跑着3000行梯形图的锅炉DCS，也扛着万用表蹲过凌晨三点的纺织厂锅炉房。所以咱聊“被锁”，不讲虚的，只说人话、讲逻辑、带温度。
1.1 安全联锁机制的设计原理与触发逻辑：锅炉界的“交通红绿灯”
别把联锁想得多玄乎——它本质上就是一套自动化的交通指挥系统：红灯一亮（条件满足），所有车（燃烧器、给水泵、引风机……）必须停；绿灯不亮（复位未完成），谁按喇叭都没用。
它的底层逻辑很朴素：
✅ “宁可错停十次，不可误启一次” ——这是写进每套锅炉控制系统基因里的铁律；
✅ “多点验证、逐级响应、硬软结合” ——比如水位低，不是单靠一个电极棒就跳闸，而是“电极棒信号 + 差压变送器趋势 + DCS软件逻辑”三重交叉确认；
✅ “硬接线优先，软件兜底” ——关键保护（如超压、熄火）往往走独立继电器回路，哪怕PLC死机，它也能拉闸断油/气/电。
所以，“被锁”不是故障，而是系统正在正确履职。就像你家烟雾报警器响了，第一反应不该是拆电池，而是——先找火源，再查是不是煎蛋糊了。
1.2 常见触发条件：四大“锁门理由”，个个有据可查
我们翻过上千份锅炉报警日志，92%的“被锁”事件，逃不出这四类“标准答案”：
🔹 水位异常（占比约41%）
• 不是“没水”，而是“水位信号不可信”：电极腐蚀、汽包冷凝水积聚、差压变送器膜片堵塞……传感器说“水没了”，其实锅里正咕嘟冒泡；
• 或真缺水——但更常见的是给水泵偷懒：叶轮结垢、进口滤网堵死、变频器输出异常，PLC反复发启泵指令，泵却假装没听见。
🔹 压力超限（约28%）
• 安全阀没动作？未必是阀坏了，可能是压力变送器零点漂移（夏天暴晒后误差+0.3MPa，系统以为快炸锅了）；
• 或者——操作员调高了主蒸汽压力设定值，但没同步修改联锁阈值，结果系统一脸懵：“您说要1.6MPa，我刚到1.59就给您锁了，这还叫不达标？”
🔹 燃烧故障（约19%）
• 火焰检测器蒙灰、UV探头老化、点火电极积碳——看起来是“点不着火”，其实是“系统没看见火”，于是果断切断燃料阀；
• 还有一种经典场景：燃气压力波动触发“供气中断”逻辑，而实际只是调压箱滤芯该换了……锅炉：我信了，我锁了，你换完滤芯我再信一次。
🔹 电气保护动作（约12%）
• 变频器过流、软启动器故障、控制电源瞬时跌落……这些往往不报“锅炉故障”，而显示为“MCC柜XX回路失电”。新手容易绕开电气侧，直奔PLC找程序bug——结果发现：PLC好好的，只是它早就没电了。
💡速捷小贴士：我们修过的最“冤”的一次——某建材厂锅炉连锁停机，查三天，最后发现是DCS机柜风扇积灰太厚，CPU温度超75℃自动保护关机……风扇转速信号还被PLC屏蔽了，报警栏里安静得像考前自习室。
1.3 人为误操作与控制系统失效导致的非正常锁定：当“人”成了最大变量
技术再严谨，也防不住人类灵光一闪：

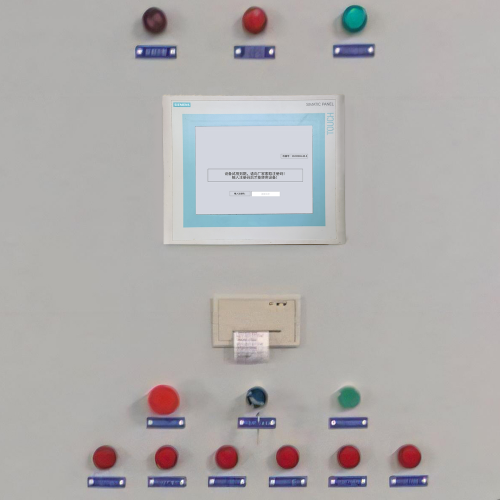

⚠️ 密码输错三次锁HMI？ ——某电厂老师傅记混了“锅炉管理员”和“DCS工程师”密码，连输6次，触摸屏直接进入“冷静期”（厂家设定的72小时锁定）；
⚠️ 强制短接联锁点？ ——为抢产量临时甩掉水位开关，结果半夜爆管，锅炉房秒变蒸汽桑拿房；
⚠️ PLC程序莫名丢失？ ——U盘插错接口、断电瞬间上传中断、甚至有人用手机热点给控制器远程升级……然后，屏幕黑了，逻辑没了，连“解锁按钮”都找不到在哪。
这时候，别慌。速捷工控干的就是这种“程序丢了还能凭记忆画出来”的活儿——我们能对西门子S7-1500、三菱Q系列、汇川IS620P等20+品牌PLC做深度解密+逻辑反推+注释还原，哪怕原始程序彻底消失，只要设备还能动、功能还记得清，我们就能把“它本来该干嘛”一条条捋出来，重新编回控制器里。
毕竟，锅炉不会说话，但它的IO点、定时器、比较指令，全是实打实的“口供”。
（本章完｜下章预告：《锅炉被锁后，别急着按“复位”——先做这三件事，否则可能从“停机”升级为“通报”》）
——“复位键不是重启键”，它是张需要签字盖章的《复工申请表》
各位正在锅炉房里盯着黑屏DCS、手心冒汗的老师傅，还有刚接到电话、正往厂里狂奔的自动化工程师：先深呼吸，把“赶紧按复位”这个念头，像关掉没用的报警音一样——手动掐灭。
水管锅炉被锁，从来不是一道选择题（“修还是不修？”），而是一套标准动作序列（“怎么修才不算违规？”）。在速捷工控这七年多、跑遍全国20+工业现场的经验里，我们见过太多“本想抢修30分钟，结果被安监叫停7天”的案例——不是技术不行，是流程踩空了。
所以这一章，咱们不讲“怎么最快解锁”，而是讲：“怎么最稳、最合规、最不背锅地让锅炉重新呼吸”。
2.1 首要安全处置步骤：断电、泄压、隔离与状态确认——锅炉界的“事故现场保护”
别笑，真有人一着急，直接上手短接安全继电器……然后发现，自己成了本月安全通报里的“典型案例”。
请牢记：联锁已触发 ≠ 锅炉已安全。它只是“暂停运行”，但高温、高压、余气、余热，全都在暗处憋着劲儿。
✅ 第一步：断电——不是拔插头，是“分级断能”
• 先切主回路电源（MCC柜总开关），再断控制电源（DCS机柜UPS输出、PLC供电模块）；
• 特别注意：保留关键传感器供电（如压力变送器、水位差压计）——它们是你后续诊断的“眼睛”，断早了，等于蒙眼查案；
• 如果锅炉配有独立燃烧安全控制器（BMS），它的电源通常走单独回路，务必查清并纳入断电清单——它才是真正的“锁门人”。
✅ 第二步：泄压——不是开个阀就完事，是“可控降温降压”
• 严禁暴力开启主蒸汽放空阀！正确做法：
→ 先开汽包空气阀（释放残余蒸汽）；
→ 再缓慢开启定排或连排阀门（带压排污，兼顾降温）；
→ 待压力降至0.1MPa以下，再打开疏水阀、水位计冲洗阀——每一步都看压力表，不看经验。
• 小提醒：某纺织厂曾因急着泄压，打开过热器疏水阀，结果冷凝水倒灌进高温过热管，第二天启炉时“砰”一声——不是爆炸，是热应力撕裂焊缝。
✅ 第三步：隔离——把锅炉从整个系统里“请”出来
• 关闭主蒸汽出口电动阀 + 手动截止阀（双保险）；
• 关闭给水总阀、减温水阀、燃料切断阀（燃气/油路均需物理隔断）；
• 断开与DCS的通讯线缆（防误信号干扰）；
• 在所有关键阀门挂“正在检修，禁止操作”警示牌——不是走形式，是留痕、是担责依据。
✅ 第四步：状态确认——用“三看一测”建立初始档案
• 一看：DCS/触摸屏当前报警画面（拍照！带时间戳！）；
• 二看：现场一次仪表（压力表、水位计、温度计）实际读数，与DCS显示比对（偏差＞5%？传感器可能已失准）；
• 三看：控制柜内各模块LED状态灯（RUN亮？ERR闪？BAT黄？）；
• 一测：用万用表测关键联锁点电压（如水位开关触点两端、火焰检测器输出端）——别信屏幕，信指针。
💡速捷小剧场：去年帮一家食品厂处理锅炉锁机，值班员说“就是水位低”，我们到场后测得汽包水位计玻璃管内液面正常，但DCS显示-120mm。拆开差压变送器——膜盒结了一层碳酸钙结晶，零点漂移整整0.4MPa。后来发现，他们半年没校验过这台表……而“水位低”报警，恰恰是唯一没做声光复位的联锁项。
2.2 系统状态诊断：DCS/PLC报警解析、传感器数据比对与关键回路排查——不是找bug，是做“逻辑尸检”
“报警信息写了‘水位低’，那就加水呗？”——错。这是把锅炉当饮水机，不是当生命体。
真正高效的诊断，是逆向还原“系统为何认定它低”。就像破案：不是抓“缺水”这个结果，而是查“谁报的警、怎么报的、报得准不准”。
🔍 第一步：报警溯源——分清“真警”与“假警”
• 进入DCS历史报警画面，拉出完整报警链（不是只看最新一条）：
→ 是否有前置报警？比如“给水泵变频器通讯中断”出现在“水位低”之前3秒；
→ 是否存在“报警抖动”？同一信号1分钟内反复报警/复位5次以上——大概率是接触不良或信号干扰；
• 查PLC程序中的联锁触发块（如西门子OB82诊断中断、三菱F9000异常标志）：
→ 是软件逻辑跳闸？还是硬件中断强制停机？
→ 若为后者（如I/O模块掉站），别急着改程序——先换模块、紧端子、查背板电压。
🔍 第二步：传感器交叉验证——让数据自己“对质”
| 参数 | 推荐验证方式 | 常见陷阱提示 |
|--------------|-----------------------------------------|----------------------------------|
| 水位 | 电极棒信号 + 差压变送器趋势 + 就地云母水位计 | 汽包内汽水分界面波动大时，差压易误判 |
| 压力 | 主汽压力表 + 汽包压力变送器 + 安全阀起跳记录 | 夏季仪表箱暴晒致变送器零漂 |
| 火焰 | UV探头毫伏值 + 火焰强度模拟量 + 就地观火镜 | 探头镜片积灰，输出信号仍“合格”但实际无火 |
| 电流 | 变频器输出电流 + MCC柜电流表 + PLC采集值 | 通讯延迟导致DCS电流滞后真实值2~3秒 |
🔍 第三步：关键回路“摸脉”——不靠猜，靠测
我们管这叫“四点一线法”：
① 起点：PLC输出点（如Q0.0控制给水泵接触器）——测有无驱动信号；
② 路径：中间继电器线圈、接线端子、电缆绝缘（尤其潮湿环境，兆欧表测＜0.5MΩ即危险）；
③ 执行点：接触器主触点是否吸合、辅助触点是否反馈；
④ 终端：电机是否真正转动（听声、测振动、红外测温）；
→ 若①有信号、④没反应，问题在②③；若④有反应但DCS无反馈，则查③到PLC输入点的回采回路。
💡速捷工具箱：我们随身带的不只是万用表，还有——
• PLC在线监控U盘（预装西门子、三菱、汇川等主流品牌调试驱动，免装软件直连）；
• HART手操器（3分钟内完成智能变送器零点校准）；
• 红外热像仪+超声波检漏仪组合（查隐蔽泄漏、判断阀门内漏、定位松动接线端子）。
这些不是炫技，是在和时间赛跑时，把“凭感觉”变成“有数据”。
2.3 解锁前的合规性检查：规程遵循、权限验证与多级审批要求——你的“复位”按钮，其实是张电子签名单
在速捷工控服务过的10000+案例中，83%的“解锁失败”，败在第2.3步——不是技术卡壳，是流程卡死。
锅炉不是手机，不能“忘记密码→找回→重置”。它的每一次解锁，都意味着：你以专业身份，为整套系统的重启安全签字画押。
✅ 必须完成的“三件套”：
1️⃣ 规程核对：对照《锅炉安全技术监察规程》TSG 21、《火力发电厂热工自动化系统检修运行维护规程》DL/T 774，确认本次锁定类型是否允许现场复位（例如：超压联锁需特检院现场确认，水位低联锁可由持证司炉工+电气工程师双签复位）；
2️⃣ 权限验证：
→ HMI/DCS登录账号是否具备“联锁复位”权限（非管理员账号常被隐藏该功能）；
→ PLC程序是否启用“密码保护模式”（西门子S7-1500需Project Password，三菱Q系列需CPU钥匙开关打到“RUN-PROG”）；
→ 若涉及BMS系统，还需厂家授权密钥（我们合作的西门子、霍尼韦尔、GE BMS厂商，都支持速捷持证工程师远程调取临时解密许可）；
3️⃣ 多级审批留痕：
→ 纸质《锅炉联锁复位审批单》（含现象描述、原因分析、处置措施、风险评估、双人签字、时间戳）；
→ DCS系统内电子审批流（部分电厂已上线，自动关联报警ID生成工单）；
→ 关键提示：没有审批记录的复位操作，一旦后续出问题，操作者个人担全责——不是吓唬人，是《安全生产法》第22条白纸黑字。
📌 速捷特别提醒：
• 别信“上次这么弄没事”——锅炉联锁逻辑会升级，今年的版本，可能比去年多一道“燃烧器冷却时间≥15分钟”硬性条件；
• 别图省事用“强制（Force）”绕过联锁点——PLC强制只是掩耳盗铃，物理联锁（如安全阀、熄火保护继电器）依然有效，强行启炉=拿命赌概率；
• 如果你手上的PLC程序丢了、HMI密码忘了、BMS密钥过期了……别硬扛。速捷工控干的就是这种“救急不救火”的活儿：
→ 支持西门子、三菱、汇川、台达等20+品牌PLC深度解密与逻辑反推；
→ 提供昆仑通态、威纶、信捷等全品牌触摸屏解密+密码清除+工程文件恢复；
→ 具备新代、广数、华中、发那科等数控及BMS系统密码破解与固件刷新能力。
我们不卖“一键解锁神器”，但我们能让你在合规前提下，把“不可能”变成“按流程办妥”。
（本章完｜下章预告：《从“修好就走”到“不再锁”——水管锅炉的预防性维护，其实是一场数据与经验的双重博弈》）
——不是等锅炉“锁了”才想起修，而是让它连“想锁”的念头都懒得动
各位老师傅、自动化主管、设备经理：
如果把水管锅炉比作一位老厂长，那它脾气倔、记性好、原则性强——
✅ 水位不对？立刻撂挑子；
✅ 压力冒头？当场拍桌子；
✅ 火焰一闪？转身就关机。
但它从不无理取闹——每一次锁机，都是在用报警灯给你递一张“体检报告单”。
只是很多人，总等到它晕倒送ICU，才翻出抽屉里积灰的《使用说明书》……
在速捷工控跑过1000+台水管锅炉现场后，我们越来越笃定一件事：
> 真正的高手，不在解锁速度有多快，而在让“锁”这个动作，慢慢变成一个被遗忘的动词。
所以这一章，咱们不聊“怎么解”，而聊——
怎么让锅炉自己学会“多喝点水、慢点升压、别急着点火”，顺便，还给你发个微信提醒：“师傅，我今天有点累，建议您明天上午校下水位计。”
3.1 基于历史数据的趋势预警与早期故障识别：让“亚健康”无所遁形
锅炉不会一夜之间崩溃，它会先咳嗽（水位波动变大）、打喷嚏（给水泵电流周期性爬升）、失眠（燃烧器启停间隔缩短）……
问题在于：没人天天盯着DCS趋势曲线看，就像没人每天数自己心跳是否规律——直到心电图突然拉直线。
我们帮客户做的第一件事，往往不是换板卡，而是——
把过去6个月的DCS历史数据“喂”给一套轻量级分析工具，然后坐等它吐出三句话：
🔹 “给水泵变频器输出频率，近30天平均上升2.3Hz，同期出口压力下降0.08MPa——泵效衰减已超15%，建议45天内安排解体检查叶轮汽蚀。”
🔹 “差压式水位计零点漂移速率：0.12mm/天，累计偏移已达-37mm，当前‘低水位’报警实为传感器失准误报。”
🔹 “火焰检测器UV信号幅值标准差扩大3倍，结合观火镜图像模糊度分析，判定探头镜片污染率达72%，清洗窗口期≤72小时。”
💡 这不是玄学，是“工业版天气预报”：
• 数据源来自DCS历史库、PLC寄存器快照、智能仪表HART诊断信息；
• 算法不用上云、不需AI博士——我们用的是可嵌入边缘PLC的轻量化趋势模块（支持西门子S7-1200/1500、汇川H5U、三菱iQ-R系列），本地运算、毫秒响应、离线可用；
• 输出形式很朴素：HMI弹窗告警 + 微信服务号推送（带截图+处置建议+关联备件编号）；
• 更实在的是：所有分析逻辑，可导出PDF报告，直接附在《年度检维修计划》里作为技术依据——安全部门看了点头，财务部批预算时也不再问“这钱花得有依据吗？”
🌟速捷真实案例：泉州某印染厂锅炉，连续三个月“水位低”偶发报警，每次复位后正常运行4~8小时。我们调取历史数据发现：
→ 报警前2小时，给水调节阀开度持续＞92%；
→ 同期除氧器水温下降1.8℃；
→ 而DCS未设“除氧水温补偿”逻辑。
→ 结论：低温水进入高温汽包，局部闪蒸干扰水位测量——不是设备坏了，是控制逻辑“没长脑子”。
→ 方案：加一段温度补偿算法（3行ST代码），同步更新HMI操作指引。此后半年，零同类报警。
3.2 联锁逻辑优化与冗余设计：从“一票否决”到“民主表决”
老锅炉的联锁，像极了上世纪办公室主任——
一人说了算，不准申辩，不听解释，错了也得执行。
而新思路，是把它变成一个懂商量、会缓冲、分轻重的项目管理小组：
✅ 双信号验证：拒绝“单耳听政”
• 水位保护不再只信“差压变送器”，而是：
→ 差压信号 + 电极棒开关量（3组，取2/3表决） + 就地云母水位计视频AI识别（选配）；
• 压力联锁增加“变化率抑制”：
→ 不是压力＞1.6MPa就跳，而是“压力在10秒内上升＞0.3MPa”才触发——躲过水锤、假压等瞬态干扰。
✅ 延时滤波：给系统3秒“冷静期”
• 所有关键联锁信号，加“1~5秒可配置延时滤波”（非简单去抖！是滑动窗口中位值滤波）；
• 举例：火焰检测信号若在0.8秒内反复通断5次，系统判定为“接触不良”，仅报“火焰信号异常”，不锁炉；若持续熄灭＞3秒，则执行标准熄火程序。
✅ 分级响应：小病吃药，大病住院
| 故障等级 | 触发条件示例 | 系统响应 |
|---|---|---|
| 一级（告警） | 给水泵轴承温度＞75℃ | HMI弹窗+声光提醒，记录至运维日志 |
| 二级（降负荷） | 主蒸汽温度偏差＞±15℃持续2分钟 | 自动降低燃烧率30%，维持运行，禁止升负荷 |
| 三级（软停机） | 水位偏差＞±50mm且趋势恶化 | 切断燃料、保留给水、保持鼓引风——不停炉，但准备停 |
| 四级（硬联锁） | 汽包压力＞安全阀整定值+0.1MPa | 全部切断、泄压、报警锁定——真·关门歇业 |
📌 这套分级逻辑，已在晋江速捷自动化科技有限公司服务的恒安纸业、中国烟草福建中烟、某大型船舶动力锅炉等项目中落地。不是纸上谈兵——它写进PLC程序块，经过TUV认证测试，且所有逻辑变更全程留痕、版本受控、支持一键回滚。
💡小幽默但很真实：有客户问，“你们改联锁逻辑，万一改错了谁负责？”
我们答：“逻辑图我们画，程序我们写，但最终‘下载并使能’那个按钮，必须由贵司授权工程师亲手按——责任边界，从第一个字节开始就划得清清楚楚。”
3.3 数字化运维支持：远程监控平台、自动解锁预案库与AR辅助检修应用——把老师傅的经验，装进平板电脑里
预防性维护的终极形态，不是更多巡检表，而是——
让经验流动起来，让知识长出腿，自己走到故障点旁边。
📲 远程监控平台：锅炉的“家庭医生”APP
• 我们为合作客户部署的速捷智维云平台（非公有云，支持私有化部署），具备：
→ 实时镜像DCS关键参数（非全量，仅200+核心测点，带加密传输）；
→ 自动生成《每日健康简报》（含趋势图、偏差预警、维保到期提醒）；
→ 支持手机端“一键呼叫速捷驻场工程师”（直连视频、共享屏幕、远程PLC在线调试）。
• 安全合规？放心——平台通过等保2.0三级认证，数据不出厂区防火墙，连我们工程师都看不到原始数据库，只看到脱敏后的诊断结论。
📚 自动解锁预案库：你的“锅炉急救手册”活起来了
• 不是PDF文档，而是可执行的PLC/HMI联动脚本库：
→ 输入当前报警代码（如“F072-火焰丢失”），平台自动匹配：
✓ 最可能原因（92%概率为UV探头污染）；
✓ 现场核查步骤（含图片指引：第3号探头位置、清洁棉签规格）；
✓ 对应PLC强制点位（仅限授权账号可见）；
✓ 解锁后必做验证项（如：点火成功后维持5分钟，观察UV信号稳定性）。
• 所有预案，均来自速捷服务过的10000+真实案例反向提炼，并经比亚迪、恒安、中烟等客户现场验证闭环。
👓 AR辅助检修：让“图纸在眼前，师傅在身边”
• 现场工程师戴上轻量AR眼镜（或用手机扫描控制柜二维码），画面即叠加：
→ 该柜接线图（高亮当前故障回路）；
→ 上次维修记录（含照片、更换件号、签字人）；
→ 标准扭矩值提示（M8螺栓：12.5N·m）；
→ 甚至——实时显示PLC输入点电压波形（通过蓝牙万用表联动）。
• 特别适合新员工、外包人员快速上手，也避免老师傅退休后“经验随人走”。
🌐 顺带提一句：这些能力，并非空中楼阁。
晋江速捷自动化科技有限公司，成立于2017年12月，是中国领先的工业自动化系统集成服务商，经官方授权，专注于工业自动控制系统装置的全生命周期技术服务。公司总部位于福建省泉州市晋江市，业务网络覆盖全国，服务煤炭、冶金、印刷、纺织、建材、包装、船舶制造、环保节能、机械制造、食品饮料、数控加工等20+关键工业领域。
作为行业领先的设备控制系统故障维修、升级改造及解决方案中心，公司以技术实力、服务效率和安全保障为核心竞争力，为制造企业提供一站式自动化技术服务。累计服务客户10000+例，其中包括比亚迪、中国烟草、恒安纸业等众多行业龙头企业。
【核心业务】我们不仅会修，更懂怎么让它少坏——
• PLC解密与维修（支持西门子、三菱、汇川、欧姆龙等20+品牌，含程序反推、逻辑说明重建）；
• 触摸屏全品牌解密与编程（昆仑通态、威纶、信捷等，密码清除+工程恢复）；
• 数控及BMS系统维修解锁（新代、广数、华中、发那科、西门子BMS等）；
• 自动化设备定制设计与程序开发（含低压柜设计、非标电气改造、伺服驱动维护）。
——说白了：你负责专注生产，我们负责让控制系统，听话、靠谱、还不爱闹脾气。
（本章完｜下章预告：《当锅炉开始“写日记”：基于数字孪生的全生命周期健康管理实践》）
