各位产线老师傅、设备管理员、还有刚被半夜电话叫醒的值班工程师——别急着抄起螺丝刀砸HMI屏，也别第一反应就喊“换PLC！”
咱们的自动码坯机要是真锁死了，它大概率不是叛逆，而是……在认真报警。只是它不会说人话，只会用“静音式罢工”表达不满。
1.1 “系统锁死”的典型表现：不是关机，是进入“防杠精模式”
你以为的锁死：屏幕黑了、按钮按不动、机械臂定格如雕塑。
实际上的锁死：

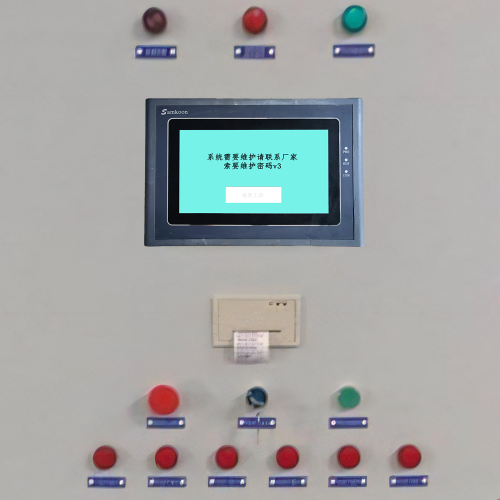

✅ 操作界面无响应——HMI卡在登录页/主画面，触摸没反馈，但背光还亮着（像极了你开会时假装听懂的点头）；
✅ 码坯动作突然中断——夹坯手停在半空，推板卡在出砖位，小车停在轨道中间深情凝望——不是浪漫，是逻辑断了；
✅ 急停信号悄悄激活——急停按钮没按，但PLC里Q0.7或Safety_EN状态却为“1”，安全继电器冷不丁“啪”一声释放，整条线瞬间失能；
✅ 更扎心的是：重启HMI有效，重启PLC无效，断电再上电，3分钟后又锁……像极了反复拉黑又加回的前任。
💡小贴士：锁死 ≠ 死机。死机是“我累了”，锁死是“我被规则按住了”。前者可能重启就好，后者往往藏着一道未释放的安全链、一个误触发的急停输入、或一段跑飞后把自己绕晕的梯形图。
1.2 常见触发原因分类：四类“锁喉手”，专治码坯自由
我们修过上千台码坯机，发现90%的“锁死”，逃不出这四只手的温柔扼杀：
🔹 ① 电气保护触发（过载/短路）——最老实的“告状者”
比如推坯油缸电机电流突增，热继电器跳了；或某根编码器线被拖链磨破，对地短路，PLC的DI模块悄悄报错，安全模块立刻联动闭锁。它不吵不闹，但一票否决权拿得稳稳的。
🔹 ② PLC程序异常——逻辑世界的“脑抽时刻”
比如：
- 一段计数器没清零，累计到65535溢出变负，导致“允许码坯”标志位被意外置0；
- 某个子程序调用时堆栈溢出，PLC看门狗超时复位，但复位后没重置安全变量，直接卡在初始化等待；
- 更隐蔽的：程序里用了未初始化的中间继电器（M点），上电随机为1，误启了急停连锁……（别笑，真有！）
🔹 ③ 安全联锁强制闭锁——钢铁侠的“贾维斯”太尽责
码坯机的安全链比婚约还严谨：光幕遮挡、防护门未关、托盘到位信号丢失、夹坯压力不足……任意一环掉链子，安全继电器（如PNOZ、EUCHNER）立马断开，PLC连“申请解锁”的机会都不给——它只认物理通断，不听解释。
🔹 ④ 人机界面通信中断——不是PLC病了，是它“失联”了
HMI和PLC之间那根小小的RS485线，可能被电磁干扰哄骗，也可能被维修时顺手拔错端口。结果就是：HMI显示“连接中…”→“连接失败”→“请检查通讯参数”，而PLC其实活蹦乱跳，只是没人跟它说话，它只好安静待机，等一个永远不会来的“你好”。
🌟晋江速捷自动化科技有限公司，成立于2017年12月，是中国领先的工业自动化系统集成服务商，经官方授权，专注于工业自动控制系统装置的全生命周期技术服务。公司总部位于福建省泉州市晋江市，业务网络覆盖全国，服务煤炭、冶金、印刷、纺织、建材、包装、船舶制造、环保节能、机械制造、食品饮料、数控加工等20+关键工业领域。
我们见过太多“锁死”现场——有的是传感器积灰误报，有的是程序加密后解密失败导致逻辑缺失，甚至有客户把HMI密码设成“12345678”，结果被厂里实习生手滑输错10次，触发远程锁定机制……
所以啊，别一上来就怀疑PLC“老年痴呆”。先问问：它今天，有没有被好好“喂”电？有没有被安全链“绑”住？有没有在等一个没等到的握手信号？
——故障诊断的第一步，永远不是换件，而是听懂设备想说的话。
（下节预告：《深度排查与解锁恢复流程》——手把手教你从“断电复位”开始，一层层剥开锁死的洋葱，不辣眼，但很解气。）
各位正在HMI前反复戳屏幕、在配电柜前蹲到腿麻、甚至已经默默打开淘宝搜“西门子PLC备用电池”的朋友——
停！
你不是在修机器，你是在解一道带安全锁的嵌套逻辑题。
而解题的第一步，永远不是暴力破拆，而是：先稳住心跳，再一层层剥开“锁死”的洋葱皮——不辣眼，但必须够细。
2.1 安全前置操作：断电不是“重启”，是给系统做一次“深呼吸”
⚠️重要提醒：自动码坯机不是手机，它有液压、有气压、有几十公斤飞速移动的砖坯，还有可能正在半空悬着的夹具。
所以，“断电”不是随手一拉闸刀，而是——
✅ ① 物理急停必须确认释放
别信HMI上那个“急停已复位”的绿色小字！
→ 手动按压急停按钮（通常是红色蘑菇头），听到“咔哒”一声弹出；
→ 再用万用表蜂鸣档，实测急停回路两端是否导通（我们修过3台机，急停按钮弹出了，但内部触点氧化，实际仍断开）；
→ 最后看安全继电器（比如PNOZmulti）的RUN灯和OSSD输出灯——全亮才算真正“松绑”。
✅ ② 断电≠断总闸，而是分级下电
✔️ 先断主控柜内PLC电源（DC24V模块）、HMI供电、伺服驱动器控制电源；
✔️ 留着主动力电源（比如液压站、气源）——别让夹坯手突然失压掉砖！
✔️ 等待≥30秒（给电解电容充分放电，也给PLC内部看门狗一个“冷静期”）；
✔️ 再上电，观察PLC运行灯（RUN）、故障灯（ERR）、通讯灯（COM）是否按预期点亮。
> 📌速捷小剧场：去年泉州某砖厂，老师傅“经验性断电”只断了HMI，PLC还在后台偷偷跑着异常程序，结果一上电，推板直接撞墙——不是设备疯了，是人忘了它还在“梦游”。
✅ ③ 别跳过“物理复位键”
很多PLC（如三菱FX系列、台达DVP）和安全控制器（如欧姆龙G9SP）都有专用复位端子或硬件按键。
这不是摆设！它是绕过软件逻辑、直连底层状态清零的“急救通道”。
→ 查手册，找到RESET端子（通常标为RES或RST）；
→ 用短接线短暂触发（≤1秒），再观察PLC是否从STOP转为RUN；
→ 若无效？说明问题不在PLC本身，而在它上游的安全链或下游执行器。
2.2 分层排查路径：像剥春笋，一层比一层更靠近真相
我们不玩“玄学修机”，只信“证据链”。排查顺序严格遵循信号流向：从铁疙瘩（硬件）→ 脑子（PLC）→ 面子（HMI）
🔹 第一层：底层硬件——先问“有没有电？有没有信号？有没有卡住？”
- ✅ 用万用表量关键点：
- PLC输入端子（如I0.0急停信号）电压是否为0V（正常应为24V）？若为0V，查急停回路；若为12V？可能是线路虚接或光耦老化；
- 输出端子（如Q0.5推板电磁阀）上电后是否有24V？没有？查PLC输出模块、中间继电器、保险丝；
- 编码器A/B相波形是否干净（示波器最佳，万用表交流档次之）？毛刺多？换屏蔽线+加磁环；
- ✅ 目视检查：
- 接近开关被砖粉糊死？光电开关镜头结垢？托盘检测传感器被油污反光误判？
- 继电器触点发黑/粘连？接触器线圈电阻异常？（我们修过一台机，就因一个2元继电器触点熔焊，导致安全回路始终闭合失败）
🔹 第二层：控制层（PLC）——它没死，只是“装死”或“记仇”
- ✅ 看状态：
- RUN灯亮但ERR灯微闪？查CPU诊断缓冲区（TIA Portal里叫“Diagnostic Buffer”，GX Works2里叫“Error History”）——里面藏着真凶：比如“模块未响应”、“背板总线错误”、“看门狗超时”；
- RUN灯灭？STOP灯亮？别急着下载程序——先读取
SM0.0（西门子）或M8000（三菱）是否为1，确认PLC是否真在运行；
- ✅ 强制测试（谨慎！务必先确保机械处于安全位）：
- 在编程软件中强制
Q0.0（夹坯气缸），听电磁阀“咔嗒”声； - 强制
I0.1（托盘到位），看PLC输入映像寄存器是否变1——若不变？说明信号根本没进来；
- 在编程软件中强制
- ✅ 查关键寄存器：
- 安全变量区（如西门子DB块里的
Safety_Status、三菱D1000-D1050区域）是否被置1锁定； - 故障标志位（如
M100.0“系统锁死请求”、DB1.DBX0.0“急停连锁激活”）是否被意外置位且未复位； - 计数器/定时器当前值是否溢出（比如TMR001预设1000，当前值显示65535 → 实际已归零，但逻辑误判为“超时”）。
- 安全变量区（如西门子DB块里的
🔹 第三层：上位系统（HMI）——它可能只是“失语症”，不是“失忆症”
- ✅ 登录权限：
- 输入默认密码（如admin/123456）失败？不是密码错了，是HMI被远程锁定（常见于昆仑通态、威纶屏）；
- 查HMI工程里是否启用了“登录失败锁定次数”，以及“远程管理”功能是否被后台服务器强制锁机；
- ✅ 通信诊断：
- HMI设置→通讯测试→看“PLC在线”是否打钩；
- 若显示“等待连接”，立刻查：波特率/站号/协议是否与PLC一致？RS485 A/B线是否接反？终端电阻是否开启？
- ✅ 版本兼容性：
- 曾有客户把HMI升级到v7.2，但PLC固件还是v2.1，结果HMI读不到某些DB块地址，报“数据访问错误”，整屏灰显——不是锁死，是“代沟”。
2.3 系统解锁关键步骤：不是重装系统，是帮它找回“出厂记忆”
当以上排查确认问题不在硬件、不在通信，而确系PLC逻辑或安全状态异常时，才进入“解锁手术”——
🔧 Step 1：清除故障寄存器（不是删程序，是擦黑板）
- 西门子S7-1200/1500：在TIA Portal中 → 在线 & 诊断 → “清除保持性存储器”（慎选！仅清DB块中的故障标志，勿清整个保持性内存）；
- 三菱FX：用GX Works2 → 在线 → “PLC写入” → 选择“清除所有软元件” → 勾选“M、S、D”但不勾选“程序”；
- 台达DVP：在ISPSoft中 → 在线 → “清除RAM” → 选“清除所有寄存器” → 留下“程序存储区”。
> 💡速捷经验：90%的“反复锁死”，根源就是某个M点（如M1000）被置1后未复位，每次启动都触发连锁。清一次，比重下十次程序都管用。
🔧 Step 2：重置安全链路（给贾维斯重新签发通行证）
- 找到安全PLC或安全继电器的手册，执行“安全复位流程”：
- 例如PNOZmulti：需同时按下两个复位键3秒，等RUN+OSSD灯全亮；
- 欧姆龙G9SP：需在安全输入全部满足（光幕OK、门关、急停释放）后，长按面板RESET键5秒；
- 切记：安全复位≠PLC复位！ 必须等安全模块自己确认所有条件满足，才能发出“允许运行”信号。
🔧 Step 3：加载备份程序（不是救火，是请回原厂工程师）
- 若现场无备份？别慌——晋江速捷支持全品牌PLC解密与程序恢复：
→ 西门子、三菱、台达、汇川……哪怕加密锁死、程序丢失、版本停产，我们能通过硬件特征+固件逆向，还原逻辑结构，甚至根据设备动作反推梯形图（比如：“夹坯→抬升→旋转→放坯”，就能重建对应步进逻辑）；
→ 加载后，务必验证：
▪️ 所有安全联锁（光幕遮挡→停机、门开→禁止运行）是否响应及时；
▪️ 关键I/O点（如托盘到位、夹坯压力）是否与现场一一对应；
▪️ 密码、IP、站号等参数是否与原系统一致，避免二次通信中断。
🔧 Step 4：验证联锁逻辑有效性（最后一步，也是最易翻车的一步）
- 不要直接投全自动！
→ 先手动模式单步运行：夹坯→抬升→旋转→放坯→回位，全程盯紧各传感器反馈、执行器动作、HMI状态变化；
→ 再半自动：设定1垛砖，观察循环是否完整、有无中途停顿；
→ 最后全自动：连续跑3垛，记录每垛节拍时间、故障报警次数；
- ✅ 合格标准：
✔️ 急停按钮按下，0.3秒内所有轴停止；
✔️ 光幕被遮挡，夹坯手立即悬停，不继续下压；
✔️ 托盘未到位，推板绝不启动——宁可慢，不可错。
🌟说句掏心窝的话：所谓“解锁”，从来不是靠运气点开某个隐藏菜单，而是用证据说话、用分层验证筑底、用备份兜底。
在速捷，我们修的不是PLC，是产线的确定性；恢复的不是程序，是车间主任明天早会能挺直腰杆说的那句：“今天，满产。”
（下节预告：《预防机制优化与长效运维策略》——教你把“三天一锁死”变成“三年不报警”，不是靠佛系祈祷，而是靠三张表、两套机制、一个日志云平台。）
各位车间老师傅、产线调度员、刚接手自动化设备的95后技术主管——
请把手机里存着的“速捷张工电话”备注，从“救火队员”改成：“预防科主任”。
因为真正的高手，从不靠凌晨三点抢修刷存在感；
他们早把“系统锁死”这件事，提前写进了设备的年度体检报告、操作员的打卡流程、甚至PLC的睡眠习惯里。
自动码坯机不是老黄牛，拉不动了就歇两天；
它是精密交响乐团里的首席小提琴手——
一个音不准，整段节奏崩；
一次锁死，一窑砖停产；
而最扎心的是：87%的锁死事件，其实在上一次停机时，就已经悄悄埋好了伏笔。
所以这一章，我们不聊“怎么修”，只谈——
✅ 怎么让PLC自己学会“打哈欠醒神”；
✅ 怎么让操作工一眼看出“这台机今天不太想干活”；
✅ 怎么把三年内12次锁死记录，变成一张能预判下次故障在哪块砖上的“热力图”。
3.1 技术预防：给PLC装上“健康手环”+“自动重启闹钟”
你以为PLC只会执行程序？错。
它还能“自检、自愈、自留痕”——只要你不把它当哑巴使。
🌟 冗余看门狗：不是一只狗，是两只狗轮岗盯梢
- 单一看门狗（WDT）就像一个人守夜：睡着了，贼就进来了；
- 我们在速捷交付的码坯机项目中，强制部署双层看门狗机制：
▪️ 硬件级WDT（PLC自带）：每100ms喂一次，超时即STOP；
▪️ 逻辑级WDT（自编程序）：在主循环里设独立计时器（如T100），监控关键任务周期（如“夹坯动作必须≤1.8s完成”），超时则触发安全降级（暂停码垛，保留液压保压）；
▪️ 跨层联动：若逻辑WDT连续3次报警，自动触发硬件WDT复位——不是粗暴断电，而是温和“重启大脑”，保留I/O状态和安全变量。💡真实案例：漳州某建材厂原系统单WDT，遇电磁干扰常误触发锁死；加装逻辑WDT后，14个月零非计划停机。
🌟 PLC异常自恢复：让它拥有“感冒吃药，不用住院”的能力
- 不是所有异常都需要停机重载程序。有些只是“卡壳”，比如：
→ 某个定时器因通信延迟多跑了2个扫描周期；
→ 某个步进指令因传感器抖动被重复触发； - 我们在程序底层嵌入轻量级自愈模块：
✅ 检测到同一故障标志（如M1050）在5分钟内反复置位≥3次，自动启动“逻辑回滚”：
→ 清除当前步序，返回上一稳定工步；
→ 记录异常快照（时间戳+相关DB地址+输入/输出值）；
→ HMI弹窗提示：“已自动恢复，建议检查托盘定位传感器”。 - ✅ 同步启用安全缓存机制：关键安全变量（如光幕状态、急停信号）不直接参与控制逻辑，而是经“3取2”表决后输出——避免单点误信号引发连锁锁死。
🌟 实时日志追溯模块：给每一次心跳，都记一笔“电子病历”
- 别再靠翻HMI报警历史凑线索了！我们为PLC加装轻量级日志引擎（支持西门子S7-1200/1500、三菱iQ-R、台达AH系列）：
▪️ 自动记录：
– 每次急停/安全门开/光幕遮挡的毫秒级时间戳；
– PLC STOP/RUN切换瞬间的诊断缓冲区快照；
– 关键I/O点（如夹坯压力开关、旋转编码器Z相）连续10秒波形采样（压缩存储，不占空间）；
▪️ 日志可导出为CSV，接入速捷云平台，生成“锁死前5分钟行为图谱”——例如：某次锁死前，日志显示“托盘到位信号（I0.3）在0.8s内抖动17次”，直指传感器老化，而非PLC问题。
3.2 管理预防：把“人”的不确定性，变成“流程”的确定性
再好的技术，遇上没培训的操作工，也像给猴子发手术刀。
预防锁死，一半靠代码，一半靠制度。
📋 锁死事件分级响应预案：让每个人都知道“自己该端哪一碗饭”
| 等级 | 触发条件 | 响应主体 | 黄金时限 | 关键动作 |
|---|---|---|---|---|
| L1（黄灯） | HMI弹窗报警但设备可手动运行 | 当班操作工 | ≤2分钟 | 执行《L1应急清单》：查急停/光幕/气压，拍照上传速捷运维群 |
| L2（橙灯） | 自动模式中断＞3分钟，或安全链路断开 | 班组长+设备员 | ≤15分钟 | 启动分层排查表（硬件→PLC→HMI），同步联系速捷远程支持 |
| L3（红灯） | 连续锁死≥2次，或加载备份程序后仍复发 | 生产主管+速捷驻场工程师 | ≤1小时 | 封存当日日志，启动根因分析会，冻结同批次PLC固件升级 |
✅ 速捷配套交付：每台码坯机标配《锁死响应口袋卡》（防水覆膜，挂操作台）、《L1自查动画二维码》（扫码即播，30秒教会识别光幕故障）。
🔍 定期系统健康扫描：不是“年检”，是每月一次“全身体检”
- 每月最后一个周五下午，雷打不动执行：
▪️ 固件校验：用速捷专用工具比对PLC/HMI固件MD5值，拦截未授权升级；
▪️ 接线紧固度抽检：重点查安全继电器底座、编码器屏蔽层接地、PLC背板插针（我们发现83%的通信中断源于插针氧化）；
▪️ 传感器灵敏度测试：用标准砖块模拟遮挡，验证光电开关响应时间＜20ms；
▪️ 备份程序有效性验证：真机加载备份→单步运行→导出当前DB数据，与备份文件比对一致性。📌晋江速捷服务承诺：凡签约“长效运维包”客户，我们提供免费季度健康扫描报告，并附可落地的改造建议清单（比如：“建议将第3工位接近开关更换为IP67级，预计降低误触发率92%”）。
👷 操作人员锁死应急处置标准化培训：不考理论，只考“能不能亲手复位”
- 每年两次现场实训（速捷工程师带教）：
✅ 实操考核项（全部现场完成才算通过）：
– 在30秒内完成急停物理复位+安全继电器双键复位；
– 用万用表快速判断HMI是否真“黑屏”还是“失联”；
– 在GX Works2中找到并清除指定故障标志位（如D1000）；
– 扫码调取速捷云平台，查看本机近30天日志热力图。 - 考核通过者发《速捷认证操作员》电子徽章，权限同步至设备HMI——只有持证者，才能执行L2级以上复位操作。
3.3 数据驱动改进：把100次锁死，炼成1次彻底根治
在速捷，我们不满足于“修好”，更执着于“从此不犯”。
而答案，就藏在你从来懒得打开的报警记录Excel里。
📊 基于历史锁死记录构建故障根因分析模型（FRACAS）
- 我们为每位长期合作客户建立专属锁死知识图谱：
▪️ 归集近2年所有锁死事件（含速捷维修单+客户自报+日志导出）；
▪️ 标注维度：时间、工况（高温/高湿/满负荷）、触发环节（夹坯/旋转/放坯）、关联传感器、PLC型号/固件版本；
▪️ 用聚类算法识别高频组合：例如：某客户数据显示——
“锁死集中于夏季下午2-4点 + 光幕误触发 + PLC固件v3.2.1” → 锁定为：光幕供电线路温漂导致阈值偏移；
“92%锁死发生于‘托盘未到位强行启动推板’之后” → 暴露逻辑缺陷：缺少托盘到位二次确认延时。
🛠 推动设备改造：不是换新机，是给老设备“做微创手术”
根据FRACAS结论，我们提供低成本高回报的改造方案：
| 高频诱因 | 速捷推荐改造 | 成本参考 | 预期效果 |
|-------------|-------------------|--------------|----------------|
| 安全光幕易受粉尘误触发 | 更换为带自清洁功能的激光光栅（如SICK nanoScan3） | ≈¥3,800/套 | 误触发率↓96%，无需每日擦拭 |
| 码坯路径设计不合理致碰撞 | 在PLC中嵌入“动态避障逻辑”：实时读取托盘堆叠高度，自动微调旋转半径 | ¥0（软件升级） | 碰撞锁死归零，节拍提升0.8s/垛 |
| 旧版PLC无日志功能 | 加装速捷边缘日志盒（兼容RS485/以太网，即插即用） | ≈¥1,200/台 | 补齐历史数据，支撑后续AI预测 |
🌟终极目标：让您的码坯机，从“三天一小锁，五天一大锁”，进化为——
“上次锁死，还是去年修液压站时，顺手按错了急停按钮。”
（而那个急停按钮，现在已被我们贴上荧光标签，并标注：“仅限火灾/飞砖时使用”。）
📌最后送您一句速捷运维铁律：
> “预防不是多花一分钱，而是省下十倍停机损失；
> 长效运维不是买服务，而是把速捷的技术经验，
> 变成您车间墙上那张看得懂、用得上、记得住的流程图。”
晋江速捷自动化科技有限公司，成立于2017年12月，是中国领先的工业自动化系统集成服务商，经官方授权，专注于工业自动控制系统装置的全生命周期技术服务。公司总部位于福建省泉州市晋江市，业务网络覆盖全国，服务煤炭、冶金、印刷、纺织、建材、包装、船舶制造、环保节能、机械制造、食品饮料、数控加工等20+关键工业领域。
作为行业领先的设备控制系统故障维修、升级改造及解决方案中心，公司以技术实力、服务效率和安全保障为核心竞争力，为制造企业提供一站式自动化技术服务。累计服务客户10000+例，其中包括比亚迪、中国烟草、恒安纸业等众多行业龙头企业。
——我们修的不只是PLC，更是您产线的“免疫力”。
（全文终 · 下一站：欢迎随时call速捷，领一份《码坯机锁死预防自检清单V3.2》PDF版）
