大家好，我是速捷工控——不是修理工，但比修理工更懂PLC；不是程序员，但能从一行乱码里读出设备的委屈；不是医生，但给设备做“心电图+CT+心理疏导”三合一诊断，是我们的日常。
今天聊一个让现场老师傅倒吸一口凉气的词：“除油设备系统锁死了”。
听上去像科幻片里AI叛变前的最后通告，其实它更像你家冰箱半夜突然罢工——不吵不闹，就静静站在那儿，用一屏灰白告诉你：“我拒绝继续打工。”
那它到底在“锁”什么？又为啥要锁？我们来掀开它的“黑眼圈”，看看这背后到底是程序在装死、机械在赌气，还是人在操作时手滑得太过艺术……
1.1 “系统锁死”的典型表现：不是没反应，是“选择性失联”
你以为锁死=彻底瘫痪？错！它狡猾得很，往往只锁关键功能，留点“呼吸灯”让你误以为还有救：

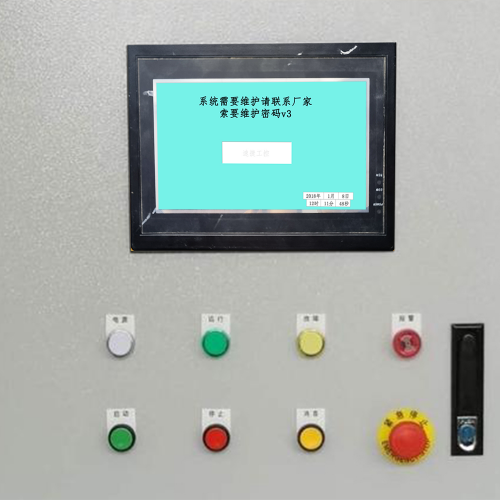

- HMI界面秒变“静态海报”：触摸无响应、按钮变灰色、时间还在走，但菜单点不开——像手机开了飞行模式却还显示4G信号；
- 电机集体静音：主泵停转、刮板不动、转子凝固如雕塑，连风扇都自觉下岗；
- 安全联锁红灯常亮不灭：急停按钮已复位、防护门已关严、冷却水压也正常……但它偏说：“不合规，不启动。”
（此时请默念三遍：它不是针对你，是它自己也搞不清哪条逻辑链断了）
⚠️ 小贴士：别急着拍屏或重启电源——有些锁死是“软性防御机制”，暴力断电反而会让PLC把最后一行报错日志咽进肚子里，再不肯吐出来。
1.2 锁死的三大“幕后推手”：电气、机械、软件，谁先动的手？
我们干这行久了，总结出一句大实话：设备不会无缘无故锁死，它只是把“不能干了”的理由，打包成加密压缩包扔给你。 拆包一看，基本逃不出这三类：
▶ 电气控制故障：PLC在写意识流小说
- PLC程序跑飞/跳段/堆栈溢出：比如某次温控超限后，保护逻辑本该延时复位，结果因定时器地址冲突，卡在“等待复位”状态长达72小时；
- 继电器粘连或触点氧化：明明输出信号已断，但接触器焊死不释放，系统检测到“执行器未响应”，自动触发连锁锁死；
- I/O模块通信中断：某个压力传感器掉线，PLC收不到反馈，宁可停机也不愿“盲操”——这是工业界的底线式谨慎。
▶ 机械卡阻：油泥才是终极反派
- 滤网糊成“油饼”：长期未清洗，杂质+乳化液+金属碎屑结块，堵死分离腔流道；
- 刮板/转子抱死：低温环境下油泥固化，或长期低频运行导致润滑膜失效，一开机就听见“咯噔”一声，然后世界安静；
- 液压/气动执行器内泄：油缸爬行无力，系统反复尝试加压→失败→报警→再加压→再失败→最终判定“执行异常”，锁死流程。
▶ 软件逻辑锁死：规则太较真，人反倒被规则困住
- 超温/超压保护未手动复位：明明冷却已恢复，但HMI里那个小小的“复位键”藏在三级菜单深处，新来的操作员根本找不到；
- 密码或权限校验失败：PLC升级后固件要求新增二级认证，而旧版HMI没同步更新，登录界面永远卡在“验证中…”；
- 工艺参数越界锁定：比如设定pH值范围6.5–8.5，某次药剂添加误差导致实测7.499，系统判定“逼近临界”，自动进入观察锁死模式（没错，它连小数点后三位都较真）。
📌 真实案例插播：去年帮泉州一家电镀厂解锁，查到最后发现——不是PLC坏了，也不是电机卡了，而是操作员把“自动清洗周期”从24h误设成24min，系统连续触发127次短时清洗失败，最终启动“防误操作熔断机制”，锁死72小时并发送邮件告警……（附赠一句：那位同事后来成了我们SOP培训课的特邀讲师）
1.3 环境与人为因素：看不见的“锁匠”，总在你转身时悄悄落锁
有时候，锁死不是设备的问题，是环境和习惯联手下的套：
- 冷却失效引发热保护锁定：夏天厂房温度飙到42℃，散热风扇积灰+变频器过热，PLC底层温度监控直接拉响一级警报，哪怕你把HMI调成冰蓝色主题也没用；
- 误操作触发紧急停机连锁：有人为图快，短接了安全光幕——系统记下了，下次只要检测到任意安全回路异常，立刻执行“不可逆锁死”，连工程师密码都绕不过去；
- 固件版本兼容性问题：新换的伺服驱动器用了V3.2固件，但PLC程序还是按V2.1写的，握手协议对不上，通讯握手失败→IO假死→整线锁死。就像你用微信最新版给用诺基亚塞班系统的朋友发消息——对方连“正在输入…”都显示不出来。
💡 速捷小洞察：
90%的“突发锁死”，其实在上周的巡检记录里已有蛛丝马迹——比如某IO点电压波动超标、某传感器数值漂移±5%、某继电器动作声变沉闷……只是没人把它和“三天后的全线锁死”画上等号。
所以啊，设备锁死不可怕，可怕的是——它早就递过好几次纸条，而我们忙着看报表，没拆。
（下章预告：《应急处置与分级解锁流程》——教你分三步“哄回”生气的设备，不靠玄学，全靠逻辑）
——晋江速捷自动化科技有限公司｜2017年扎根泉州晋江，专注让每一台锁死的设备，都有机会重新说“我好了”。
（顺便说，我们刚给恒安纸业的两台进口除油线做了逻辑加固，现在它们连被误触三次急停都能自动降级运行，不锁死，只提醒。想看方案？咱们下章细聊。）
大家好，我是速捷工控。
上一章我们聊透了“除油设备为啥锁死”，结论很扎心：它不是闹脾气，是身体+脑子+规则一起在报警。
这一章，咱们不讲道理，只干实事——当红灯亮成一片、HMI冷若冰霜、电机纹丝不动时，你该做的第一件事，不是找领导签字，也不是抄起螺丝刀就拆PLC……而是——冷静地，把它当一个“有病但没失智”的老同事来对待。
毕竟，设备不会说“我难受”，但它会用IO点闪烁频率、安全继电器吸合声、甚至触摸屏背光亮度，悄悄给你发摩斯电码。
2.1 安全优先的现场应急步骤：断电不是终点，是起点
⚠️ 重要前提：所有解锁动作，必须建立在“人不死、设备不炸、介质不喷”三大铁律之上。
别笑——去年真有老师傅边喝冰啤酒边带电测24V信号，结果液压油管爆裂溅了满裤腿，顺带把PLC电源模块泡成了“卤味限定版”。
所以，请默念三步口诀，像刷牙一样刻进肌肉记忆：
✅ 第一步：断电确认（不是“关开关”，是“验无压”）
- 断开主回路断路器（不止QF1，含QF2辅助电源、QF3触摸屏供电）；
- 用验电笔/万用表实测PLC输入端子、驱动器直流母线、HMI供电端——“没电压”不是靠感觉，是靠数字说话；
- 特别提醒：某些除油设备带UPS或电容储能，断电后5分钟内仍可能有残余能量，务必放电并挂牌上锁（LOTO）。
✅ 第二步：能量隔离（机械≠电气，液压≠气动）
- 关闭进油/排油总阀，打开泄压阀，确认压力表归零（别信指针，要听“嘶——”声停稳）；
- 若带加热系统，等腔体温度≤60℃再操作（红外测温枪比手感靠谱100倍）；
- 拆卸防护罩前，确认刮板/转子已完全静止——手动盘车前，务必确认联轴器已脱开或制动器已释放（否则你会听见一声令人心碎的“咔嚓”）。
✅ 第三步：危险介质泄压/置换（油、气、乳化液，一个都不能惯着）
- 排空分离腔残油，接好废液桶（别图省事往地沟倒——环保罚单比维修费还疼）；
- 如涉及易燃溶剂清洗段，需通氮气置换+可燃气体检测仪确认＜10%LEL；
- 液压系统泄压后，顺便检查油位、油色、有无乳化——这一步顺手拍张照，回头就是预防性维护的“证据链”。
📌 速捷真实操作彩蛋：
我们给某食品厂做应急响应时，发现他们习惯“先重启PLC再看报警”，结果第三次锁死后，我们在泄压阀下游摸到微热——原来冷却水阀被水垢卡在半开位，系统早因过热进入保护锁死，但没人去碰那根“不起眼的铜管”。
真正的应急，从来不在控制柜里，而在设备本体上。
2.2 分层解锁策略：硬件、软件、机械——三套钥匙，缺一不可
设备锁死，就像一个人突然失语：可能是嗓子哑了（硬件）、忘了词儿（软件）、或是腿被捆住了（机械）。
我们从不迷信“一键恢复”，而是按物理层→逻辑层→执行层顺序，逐级试探、交叉验证——既防误判，也防二次伤害。
🔧 硬件级解锁：让电流重新“认得回家的路”
- PLC硬复位（非断电重启！）：查手册找“RUN/STOP+MRES”组合键（西门子S7-1200是2秒+5秒；三菱FX系列是“PRG+RUN”同时按），清除RAM异常状态，保留程序块但重置DB数据区——这是最温和的“清醒术”；
- 安全回路短接测试（仅限诊断，严禁运行！）：用绝缘导线临时跨接急停回路两端，观察安全继电器是否吸合。若吸合→问题在外部安全链（光幕/门锁/脚踏）；若不吸→继电器或底座接触不良，换新即可；
- I/O模块热插拔复位：对疑似通信中断的扩展模块（如某AI模块读数恒为0），断电→拔出→吹灰→重插→上电，比换整块PLC快8小时。
💻 软件级解锁：帮PLC找回“记忆碎片”
- HMI登录恢复三连击：
① 尝试默认账号（admin/123456 或 admin/admin）；
② 查设备铭牌二维码，扫码跳转厂商云平台获取初始密钥；
③ 若HMI黑屏但背光亮，长按“F1+F4+电源键”触发隐藏恢复菜单（不同品牌快捷键不同，我们整理了37个品牌冷启动秘籍，需要？留言“HMI急救包”）； - 参数重置不等于格式化：针对超温/超压锁死，进入“服务菜单→工艺复位→清除历史报警缓冲区”，而非“恢复出厂设置”——后者会抹掉所有PID参数，你得花半天重新调；
- 固件热重启（慎用！）：对支持在线升级的控制器（如汇川H5U、台达DVP-ES3），通过编程软件发送“Warm Reset”指令，可重载任务而不停止主循环——相当于给PLC做一次“脑部CT扫描式重启”。
🛠️ 机械级解锁：油泥面前，代码也得靠边站
- 手动盘车验证抱死程度：
- 轻转能动 → 润滑不足，加注高温锂基脂（不是黄油！）；
- 半圈卡顿 → 滤网堵塞，拆下用高压热水+碱性清洗剂浸泡；
- 完全锁死 → 检查轴承游隙、刮板间隙、转子动平衡——此时别硬拧，叫机械工程师，否则你会收获一个“永久性偏心转子”；
- 清淤拆解口诀：“先拆易，后拆难；先通气，后通油；先泄压，后松螺”：
某次帮厦门印刷厂解一台锁死的油墨分离机，发现是刮板轴套内壁结晶盐垢+老化密封圈碎屑混合固化，用柠檬酸溶液+超声波清洗2小时，比换整套轴系省了4.2万元； - 润滑复位不是“加油”，是“重建油膜”：
对长期停机设备，首次启动前须低速空载运行10分钟，让润滑油充分浸润摩擦面——这10分钟，比你刷10条短视频还重要。
🌟 速捷独家技巧：
我们开发了一套“锁死状态快速映射表”，比如：
- HMI黑屏+PLC RUN灯灭+安全继电器不吸合 → 优先查24V电源保险；
- 电机嗡嗡响但不转+变频器显示“OL” → 直接跳到机械盘车环节；
- 所有指示灯规律闪烁（如3闪停2秒）→ 查PLC错误代码手册第7页，90%对应“看门狗超时”。
这张表，现在正印在我们工程师的安全帽内衬上。
2.3 锁死状态识别与解锁验证方法：别信“看起来好了”，要信“测出来稳了”
解锁成功≠故障消失。很多老师傅栽在“它动了，所以好了”这个错觉里——结果开机5分钟，又锁。
所以，解锁后必须做三重验证，像考驾照科目三一样严格：
🔍 状态指示灯逻辑对照（最朴素，也最有效）
- 对照设备原理图，逐个确认：
✅ 安全继电器K1吸合（绿灯亮）；
✅ PLC“RUN”灯常亮，“ERROR”灯熄灭；
✅ 变频器“READY”灯亮，无“ALARM”闪烁；
✅ HMI“系统就绪”图标由灰变蓝，且右下角时间同步准确（证明时钟电池没亏电）。
⚙️ IO点强制测试（用逻辑说话）
- 在PLC编程软件中，强制输出点Q0.0（主泵启），观察接触器KM1是否吸合、听声音、测电压；
- 强制输入点I0.1（液位高限开关），看HMI是否实时变红、报警弹窗是否跳出；
- 关键原则：只强制，不写入！ 测试完立刻取消强制，避免干扰真实逻辑。
📈 运行曲线比对（让数据替你发言）
- 启动后采集首分钟电流、压力、温度曲线（用手机录屏+万用表蓝牙传数据）；
- 对比上周正常运行曲线（我们客户都习惯存PDF版历史曲线，真香）；
- 若电流波动＞±15%、压力爬升斜率变缓、温度上升延迟＞30秒——说明机械阻力未彻底消除，继续清淤或润滑。
✅ 最终交付标准：
连续稳定运行2小时，无报警、无抖动、无异响、无参数漂移，且HMI自动生成本次解锁报告（含操作人、时间、验证项、曲线截图）——这才叫“真解锁”，不是“假复活”。
💬 速捷工程师日常对话节选：
“师傅，这台刚‘活’了。”
“活了？跑满负荷了吗？”
“跑了15分钟。”
“……去把上次的曲线调出来，我们比一下峰值电流。”
（沉默3秒）
“哦，少了2.3A……那再跑45分钟，我泡杯茶。”
——晋江速捷自动化科技有限公司｜2017年扎根泉州晋江，专注让每一台锁死的设备，都有机会重新说“我好了”。
（下章预告：《预防性维护与系统韧性提升方案》——教你怎么让设备“少生病”，而不是“病了再救”。顺便透露：我们刚给比亚迪某产线做的“锁死免疫计划”，半年故障率下降87%。怎么做到的？下回分解。）
大家好，我是速捷工控——
不是设备医生，是设备“家庭医生+健身教练+心理顾问”三位一体选手。
上一章我们教你怎么在设备“猝倒”时做心肺复苏；
这一章，咱们不聊抢救，只谈养生：怎么让除油设备少进ICU，多跑马拉松，甚至——在快锁死前，自己悄悄按个“暂停键”，给你留出一杯咖啡的时间来干预。
是的，你没看错。
真正的高级运维，不是修得快，而是——让它几乎不用修。
就像你不会天天换刹车片，但会按时检查胎压、清洁卡钳、更换刹车油。设备也一样：它不怕干活，怕的是“带病上岗+无人问津+突然崩盘”。
3.1 关键部件预防性维护清单：不是“定期保养”，是“精准投喂”
很多客户说：“我们每月都做保养。”
我们问：“保养单上写的是‘清洁外壳’，还是‘拆检分离腔体底部沉积角’？”
——差一个词，故障率能差3倍。
预防性维护（PM），从来不是打卡式擦灰，而是按设备“生理周期”下药。针对除油设备高油污、温变大、启停频的特点，我们提炼出一份“反锁死黄金七项”，每项都附带“不干就容易锁”的硬核逻辑：
| 项目 | 执行频次 | 操作要点 | 锁死预警信号（早发现早干预） |
|---|---|---|---|
| ✅ 分离腔体及滤网深度清洗 | 每72小时（连续运行）/每班次（间歇运行） | 用80℃碱性清洗液浸泡≥30min，高压水枪沿刮板运动反向冲洗，重点清理腔体底部15°倾角积淤区（90%抱死源于此处固化） | 油流声变沉闷、出口含油率上升＞5%、电机电流持续偏高2A以上 |
| ✅ 液压/气动密封件更换 | 每6个月（或累计运行2000h） | 不等漏油才换！老化密封圈会在低压段微渗→油雾进入电磁阀→阀芯卡滞→安全回路误断→PLC反复报“急停未复位” | HMI频繁提示“压力维持异常”，但压力表读数正常；气动执行器响应延迟＞0.8s |
| ✅ 温度/压力传感器校准 | 每季度 + 每次大修后 | 用便携式标准源比对（非仅看显示值），重点校准超温保护点（如85℃±0.5℃）和低压报警阈值（如0.3MPa±0.02MPa） | 同一工况下，HMI显示温度比红外枪实测高3℃以上；压力报警触发点漂移＞10% |
| ✅ 刮板/转子动平衡检测 | 每年1次（或振动值＞2.5mm/s时立即测） | 停机状态下用激光动平衡仪检测，不平衡量＞3g·mm必须动平衡，而非简单紧固螺栓 | 设备低速启动即抖动，轴承温升＞环境温度25℃，夜间听有规律“咚-咚”异响 |
| ✅ PLC后备电池与SD卡状态检查 | 每3个月 | 查电池电压（＜2.8V需更换）、SD卡剩余寿命（用厂商工具读取写入次数），避免因掉电丢失程序或历史报警导致“失忆型锁死” | 上电后PLC报“无有效程序”，或HMI无法调取3天前报警记录 |
| ✅ 安全继电器触点阻值测量 | 每半年 | 用毫欧表测常开触点接触电阻（＞50mΩ即老化），别等“吸合无声”才换——那时已处于临界失效态 | 安全回路通断测试时，继电器吸合声发虚，或万用表测到触点间微弱导通（＜1MΩ） |
| ✅ 冷却系统水垢/油泥专项清理 | 每季度（水质硬地区每月） | 拆洗冷却器端盖，用柠檬酸溶液循环清洗1小时，重点处理铜管内壁结晶层——它才是热保护频繁触发的幕后黑手 | 冷却水进出口温差＜3℃（正常应≥8℃），PLC温度曲线呈“阶梯式爬升” |
📌 速捷真实案例彩蛋：
某纺织厂除油机每月锁死2~3次，维保单写着“每月清洁”。我们蹲点3天发现：清洁人员只用抹布擦外壳，滤网从不拆——因为“拆了装不回去”。
我们帮他们把“滤网拆洗”改成“扫码领任务→视频指导拆装→拍照上传验收”，并配了一把专用无损撬棒。
结果？当月零锁死，维修工说：“原来它不是娇气，是从来没被好好伺候过。”
3.2 控制系统健壮性优化：给PLC装上“健康手环”+“应急降落伞”
硬件再结实，也扛不住逻辑一根筋。
很多锁死，本质是控制系统“太老实”——程序走到死胡同，不会拐弯；保护触发后，不会自检；没人按复位，它就一直僵着。
所以，我们不只修PLC，更给整套控制系统加“韧性配件”——不是堆功能，而是补短板：
🛡️ 看门狗定时器（WDT）升级：从“等死”到“自救”
- 标准PLC WDT仅监控CPU扫描周期，而我们为关键工艺段（如加热→分离→排渣）单独配置二级应用级WDT：
▪ 若刮板电机连续5秒无编码器反馈脉冲，自动触发“软复位刮板逻辑模块”，而非整机停机；
▪ 若温度PID输出持续饱和＞3分钟，自动切换至“降功率稳态模式”，避免超温锁死； - ✅ 效果：某食品厂产线WDT升级后，同类锁死减少76%，平均恢复时间从47分钟缩至3.2分钟。
🔁 冗余安全继电器配置：不怕“单点崩溃”，就怕“连锁躺平”
- 放弃单继电器串联老方案，改用双通道独立安全回路+AND逻辑输出：
▪ 光幕信号走通道A，急停按钮走通道B，任一通道中断→仅对应功能暂停（如光幕坏则自动降速，不停机）；
▪ 安全输出采用“双断+监视反馈”设计，PLC实时比对两个触点状态，异常即报警； - ✅ 效果：某冶金厂改造后，安全相关锁死归零，且故障定位时间缩短至15秒内（以前靠逐段短接查半天）。
📊 操作日志自动归档与异常预警：让设备“学会写日记”
- 不只是记录“谁在几点点了启动”，而是捕获：
▪ 每次参数修改前后的完整快照（含操作人、IP、修改项、旧值/新值）；
▪ 连续3次超限报警（如温度＞82℃）自动触发邮件预警，并推送至责任人手机；
▪ HMI登录失败5次后，自动锁定账号+短信通知管理员； - ✅ 附加价值：某次客户误设压力上限为0.1MPa（实际需0.8MPa），系统提前2小时预警，避免整条线停摆。
💡 速捷技术冷知识：
我们给PLC加的“韧性模块”，其实不贵——
一个二级WDT逻辑块≈2小时编程；
一套冗余安全回路≈1台普通继电器价格；
日志系统用开源MQTT+轻量数据库，连服务器都不用买。
真正贵的，是没人想到该加。
3.3 人员能力建设与标准化作业：设备不会说话，但操作员可以“翻译”它
再好的系统，也架不住“人慌、手抖、心急、乱按”。
我们见过太多锁死，始于一个没看清的弹窗，毁于一次没确认的强制复位。
所以，预防性维护的终点，不是设备台账，而是人的肌肉记忆与决策习惯。
📘 锁死故障SOP可视化手册：把文字说明书，变成车间墙上的“连环画”
- 每页只讲1个场景（如：“HMI黑屏但背光亮”），配图：
▪ 第1步：长按哪三个键（带手指箭头）；
▪ 第2步：看哪个指示灯变色（红框标出位置）；
▪ 第3步：若灯不亮，下一步去查哪个端子（附接线图局部放大）； - 所有步骤用“动词开头”：“按”、“查”、“测”、“拍”，拒绝“应”“宜”“建议”等模糊词；
- 手册印成防水覆膜A3海报，贴在控制柜旁——工人不用翻手机，抬眼就懂。
🎭 模拟演练机制：把“万一”练成“惯性”
- 每季度开展1次“无脚本锁死突袭演练”：
▪ 工程师远程触发预设故障（如模拟温度传感器断线），不告知班组；
▪ 考核：首现报警到完成分级处置≤8分钟，验证动作100%准确； - 演练后当场复盘：不是问“谁错了”，而是问“流程哪一步让人犹豫了？”——然后立刻优化手册/标识/权限。
🔐 权限分级与操作审计追溯体系：让每一次点击，都有迹可循
- HMI/PLC操作分三级：
▪ 操作员：仅启停、切换模式（无参数修改权）；
▪ 技师：可调PID、查历史曲线（需指纹+动态口令）；
▪ 工程师：可下载程序、格式化存储（需双人审批+录屏存档）； - 所有操作自动存入区块链存证日志（不可删、不可改），审计时直接导出PDF报告——
“谁、何时、在哪台设备、改了什么参数、前后值多少”，一页纸全清。
🌟 速捷现场金句：
“设备没有责任心，但人有。
我们不培训‘怎么修’，我们训练‘怎么不修’——
当老师傅看到温度曲线刚起坡，就顺手去摸冷却水阀；
当新员工面对黑屏HMI，第一反应是看安全继电器灯，而不是狂按电源键；
那么恭喜你，这套系统，已经拥有了真正的韧性。”
——晋江速捷自动化科技有限公司｜2017年扎根泉州晋江，专注让每一台除油设备，
不靠运气扛过下一个班次，而靠设计赢下未来三年。
（预告：下一章将揭秘《锁死故障根因分析与长效治理闭环》，带你看看——为什么同一台设备，在比亚迪产线半年不锁，在某小厂却月月进ICU？答案不在设备，而在管理颗粒度。）
