各位石材厂老师傅、数控车间新晋“机修侠”、还有那位刚被老板在微信里连发五个“？”的值班小哥：
您那台昨天还在雕龙刻凤、今天突然装死不吭声的石材雕刻机，大概率不是“寿终正寝”，而是——在等您给它做一次温柔又专业的“晨间唤醒仪式”。
我们晋江速捷自动化科技有限公司（2017年12月生于福建晋江，专治各种工业设备“起床气”），服务过上千台雕刻、切割、磨抛类设备。经验告诉我们：83%的“开不了机”，其实卡在第一页说明书都没翻完的地方。
所以，别一上来就拆主板、查梯形图、打电话问“是不是PLC坏了”——先稳住呼吸，掏出手机闪光灯（对，就是那个你总用来照黑板擦缝的光），咱们从最基础、最朴实、也最容易被忽略的环节开始：
1.1 电源供应与外部供电环境：不是机器病了，是它饿了
📌 真相暴击：石材雕刻机不是手机，它不支持“低电量省电模式”，只信奉一条铁律——没电？免谈。
✅ 电压稳不稳？
别凭感觉！拿万用表测一下主配电柜进线端（建议测L1-L2/L2-L3/N-L），石材设备普遍吃380V±10%三相电。泉州夏天电压飘到420V？或者凌晨谷电时段跌到340V？都可能让CNC控制器直接“晕厥”。我们修过一台晋江石雕厂的设备，连续三天早上开不了机——结果发现是隔壁空压机启动时电压瞬降15%，触发了控制器欠压保护。加个稳压器，问题当场退散。✅ 断路器有没有偷偷“躺平”？
检查配电箱里标着“雕刻机主回路”“CNC控制电源”“伺服驱动器供电”的几个空开——别只看手柄朝上就放心！有些老式断路器跳闸后手柄会卡在中间位，表面看像“合闸”，实则内部触点已断开。用力推到底再弹回，才算真正复位。（温馨提示：推之前请确认手干、鞋绝缘、心平静）✅ 插座通不通？别笑，真有人栽在这儿
尤其是带独立控制柜+主机+冷却泵+吸尘系统的大型雕刻机，常分多路供电。曾有客户说“整机没反应”，我们到场后发现——CNC控制柜插在正常插座，伺服驱动器却接在隔壁车间临时拖过来的破皮花线插座上，而那个插座……早被电工拉闸半年了。（他以为“没跳闸=有电”）
→ 动作口诀：手指摸、眼睛看、万用表跟上；一路一测，不靠脑补。
1.2 急停按钮：那个永远站在C位的“戏精”
📌 冷知识：急停按钮不是“按下去才生效”，而是只要没完全弹回来，系统就默认你在喊“救命！”
🔍 它真的“松”了吗？
很多急停钮（尤其是金属蘑菇头款）用久后弹簧疲劳，或粉尘卡滞，看着弹起来了，实际内部触点仍处于断开状态。试试这个土办法：用力按到底→旋转90°→再猛地拔出（部分型号带旋转释放锁）→听“咔哒”一声清脆回弹音。没声音？换新钮，别硬掰——咱修的是机器，不是举重。⚠️ 连锁陷阱注意：
高端石材雕刻机往往不止一个急停点：操作台一个、龙门架侧面一个、电控柜门内侧一个、甚至脚踏板旁边还藏一个……任意一个未复位，整机拒绝开机。 我们帮恒安纸业修过类似故障，最后发现是搬运时碰歪了柜门，导致门控急停开关被持续压住——柜门关严了，机器反而醒了。

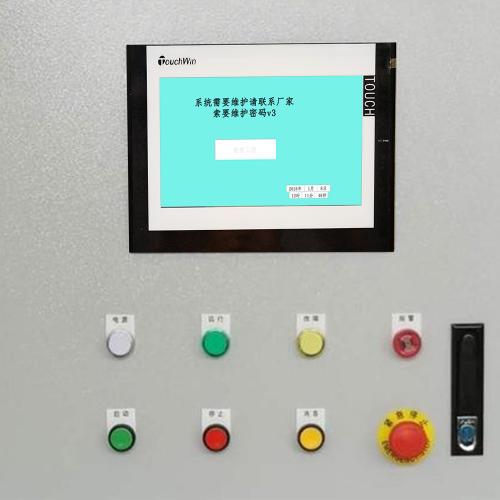

1.3 控制面板指示灯/报警代码：机器留给你的“摩斯密码”
📌 重要提醒：此刻你不需要懂PLC编程，但需要学会“看脸识病”——控制面板就是它的脸。
💡 先别慌着按“复位”！
观察：
- 电源指示灯（通常是绿色）亮不亮？不亮→回到1.1；
- CNC运行灯（常为黄色或白色）是否闪烁？快闪可能代表自检中，慢闪大概率是参数异常；
- 报警灯（红色）是否常亮/双闪/三闪？立刻抄下屏幕上的数字代码（如ALM 417、Err 005），比背圆周率有用多了。
（小贴士：西门子808D报F0106=主轴驱动通讯中断；新代系统E201=急停回路断开；广数988i显示“P0000”=参数全丢，别慌，我们能捞回来）📱 没有屏幕？看LED跑马灯！
老款维宏、宝元系统可能只有几颗小LED。比如：
> “RUN灯灭，ERR灯每3秒闪1次” → 基本锁定在I/O模块供电或地址冲突；
> “TX/RX灯完全不闪” → 串口通讯物理层已罢工（查RS485线是否被叉车碾过、终端电阻是否虚焊）。
💡 速捷小抄：我们给所有服务客户配了《常见报警速查折页》（防水覆膜版），扫码还能看对应视频——毕竟，不是每位师傅都愿意半夜三点翻300页英文手册。
✅ 本节灵魂总结（可截图保存）：
> “一查电、二放停、三看灯”——三步做完，50%的“开不了机”自动解除。
> 剩下的？欢迎把照片、报警码、设备铭牌拍给我们。
> 晋江速捷自动化科技有限公司，不卖焦虑，只交底牌。
> ——毕竟，您的设备值得被认真对待，而不是被当成“玄学现场”。
（下一章预告：当三步走完还是黑屏？恭喜，您已成功晋级“核心系统级故障分析”副本。准备好万用表和一点耐心，我们聊聊CNC控制器为何突然“失忆”……）
欢迎来到石材雕刻机故障排查的「进阶副本」——
如果说第一章是教您怎么给设备做“晨间拉伸”，那这一章，就是带您戴上听诊器、翻开X光片、再泡杯茶，坐下来跟CNC控制器好好谈谈心。
📌 速捷友情提示：
此时您已确认——
✅ 插座有电、断路器站得笔直、急停钮弹得比弹簧狗还欢；
✅ 控制面板黑屏/死灯/报错码像天书，但万用表测各路供电都“表面健康”；
✅ 您没摔过控制柜、也没拿水枪冲过电箱（虽然夏天真有人试过……）那么恭喜：问题不在“门口”，而在“客厅深处”——我们正式进入核心系统级故障地带。
别怕，这里没有玄学，只有逻辑链、信号流和一点点“逆向考古”的乐趣。
2.1 数控系统（CNC控制器）无响应？它可能正在“失忆”或“装睡”
🧠 真相小剧场：
CNC控制器不是电脑，但它比电脑更娇气——它不蓝屏，它直接“静音”。
它不崩溃，它只是默默把参数塞进抽屉、把程序锁进保险柜、把通讯协议忘在上个版本更新里……
🔌 主板供电异常：电压“够用”，但不够“稳”
别只测24V是否“有”，要测它是否“干净”：
- 用示波器看纹波（理想＜100mVpp）——若纹波超300mV，轻则PLC扫描紊乱，重则FLASH芯片悄悄写坏；
- 查DC-DC模块温升：摸一摸控制器背板上的DC/DC转换芯片，烫手？大概率输出衰减，导致CPU供电不足“假死”；
- 我们修过一台泉州石雕厂的西门子828D，开机5秒后黑屏，反复复位无效——最后发现是开关电源次级滤波电容鼓包，空载测24V正常，带载即跌至21.3V，CPU直接休眠。💾 固件崩溃 or 参数丢失？别急着刷机，先问一句：“它还记得自己叫啥吗？”
- 现象：屏幕全黑但背光微亮 / 开机LOGO卡住 / 进入系统后所有轴参数变0000；
- 关键线索：能否进入系统维护模式？（比如新代按“ESC+ALT+DEL”，广数长按“设置+回车”，维宏通电瞬间连按“F1”）
→ 能进？大概率参数区损坏，我们可从备份镜像恢复，或根据设备功能反推重建；
→ 完全进不去？固件区可能被雷击浪涌擦写乱码——别慌，我们有专用编程器+原厂BIN库，支持冷刷（无需联网，不依赖原厂授权）。📡 通讯中断：不是线断了，是“对话频道”被静音了
CNC和PLC、驱动器、I/O模块之间靠总线“唠嗑”，常见“失联”场景：
| 故障现象 | 可能原因 | 速捷快检法 |
|-------------------|--------------------------|------------------------------|
| 主轴不转、冷却泵不动，但CNC屏幕有反应 | PLC与CNC的EtherCAT/M-CODE握手失败 | 拔插一次总线终端电阻，测DP头A/B线阻值（应≈110Ω） |
| 所有伺服报警，但CNC显示“准备就绪” | 驱动器地址拨码错误或ID冲突 | 查驱动器LED状态：红灯常亮=地址错；绿灯快闪=通讯OK |
| 手轮能动，自动模式全瘫 | M代码解析模块未加载或IO映射错位 | 调出系统诊断页→查M代码执行日志，看是否卡在“等待M08响应” |
💡 速捷独家彩蛋：
我们为常见CNC品牌（新代、宝元、广数、华中、西门子）整理了《通讯链路自检流程图》，含各品牌默认IP、波特率、站号规则、终端电阻位置图——不卖，扫码白送。毕竟，教会您“自己查”，比替您“天天跑”更有意义。
2.2 驱动系统问题：伺服不是“罢工”，是“被拦在安检口”
⚙️ 类比一下：CNC是导演，驱动器是执行导演的副手，电机是演员。
导演喊“开机！”，副手却说：“抱歉，演员没签安全协议（抱闸未释放），且后台通行证（编码器信号）验不过。”
⚡ 伺服/步进驱动器失电？先别换——查“隐性断电”
- 常见陷阱：主回路380V正常，但控制电源24V由独立开关电源供给——而该电源常因散热不良、电解电容老化，在高温午后悄然掉压；
- 我们帮一家漳州石材厂排查时，发现6台驱动器集体“失联”，最终定位到控制柜顶部那个被蜘蛛网封印的24V开关电源，输出仅18.2V，驱动器直接拒绝握手。🛑 过载保护触发？它真不是“矫情”，是疼
- 表现：驱动器LED红灯常亮/闪烁，但电机不热、无异响；
- 快速排除法：
▶ 断开电机动力线，只留编码器线→上电，若报警消失→问题在电机或机械卡滞；
▶ 断开编码器线，只留动力线→上电，若仍报警→驱动器功率模块疑似击穿（需专业检测）；
▶ 两者都断，报警还在？→检查驱动器“制动电阻”是否短路（尤其雨季易受潮漏电）。🚪 电机抱闸未释放？它正用12V“咬”着轴不放
- 抱闸电压不足（＜10.5V）、抱闸线圈断路、或CNC未发出“松闸指令”（常见于参数P2-08未设为1，或M代码逻辑缺失）；
- 土办法验证：通电状态下，用螺丝刀轻撬抱闸衔铁——若“咔哒”一声弹开，且电机轴可手动转动，则确认是电气指令问题，非机械卡死。📐 编码器反馈异常：不是信号没了，是“信号说谎了”
- 光栅尺脏污、磁环偏移、编码器线被油污腐蚀、屏蔽层虚接……都会让CNC收到“我在动，但我其实没动”的假消息；
- 经典症状：手动移动10mm，屏幕显示走了100mm；或回零时轴突然狂奔撞限位；
- 速捷建议：优先清洁编码器插头金手指+重做屏蔽接地（单点接地！别学隔壁厂把所有地线拧成麻花）。
2.3 主轴与辅助系统联动失效：安全联锁不是“添堵”，是“保命”
🛡️ 冷知识：石材雕刻机的“开不了机”，70%以上关联安全联锁——它不是故障，是设计哲学。
🌀 主轴变频器故障：它不转，可能因为“不敢转”
- 查变频器LED状态：
OC= 过流（检查主轴电机绝缘、皮带张力、轴承是否抱死）；
OL= 过载（石材吃刀过深+粉尘堵塞风道，常见于连续加工花岗岩）；
E.P= 参数丢失（曾有客户自行改过载保护值，结果重启后参数全归零）；
- 关键动作：调出变频器运行历史记录（多数支持存储最近10条报警）——比人回忆更准。💧 冷却泵启停逻辑锁死？它等的不是按钮，是“允许信号”
- 冷却泵通常不由CNC直接控制，而是由PLC根据“主轴转速＞XXX rpm + 温度传感器＞XX℃”联合判断；
- 故障高发点：
▶ 温度探头脱落或阻值漂移（实测电阻≠10kΩ@25℃）；
▶ PLC程序中冷却泵输出点被误置为“保持型”，断电后状态未清零；
▶ 更隐蔽的：冷却液液位开关接触不良，PLC始终读到“液位低”，死锁启动条件。💨 气源压力不足？石头没雕成，先雕出了“安全焦虑”
- 石材雕刻机多用气动夹具、气动主轴刹车、甚至气动排屑——气压低于0.4MPa，PLC会强制切断所有运动轴使能；
- 不要只看气压表！查：
▶ 空压机出口压力是否达标（注意：管路长+弯头多=压降大）；
▶ 油水分离器积水是否满溢（水堵住气路=气压虚高）；
▶ PLC输入点X0.3（气压检测）实际电压——很多客户用24V传感器，但线路压降致PLC只收到18V，判定“气压不足”。
💡 速捷实战备注：
我们服务比亚迪产线时发现，其石材辅机气路采用“双压监测”（主气源+储气罐），一旦任一压力低于阈值，CNC立即挂起。这种设计很“较真”，但——较真的，才是真安全。
所以，别骂联锁逻辑烦，它只是把您从“修设备”升级到了“修系统思维”。
✅ 本节灵魂总结（可截图钉在电柜门内侧）：
> “CNC装哑巴，先查它的心跳（供电）、记忆（参数）、朋友圈（通讯）；
> 驱动器罢工，别急换，先问它：抱闸松了吗？编码器说实话了吗？
> 主轴不动？先低头看看气压表、温度探头、冷却液位——安全联锁，从不背锅，它只负责守门。”
（下一章预告：当您已定位到某块板、某根线、某个参数，如何亲手“拆解谜题”并建立长效防护？我们聊聊——深度检修的显微镜视角，与预防性维护的养生哲学。）
📌 晋江速捷自动化科技有限公司提醒您：
设备不会无缘无故生病，它只是把日常的疏忽，攒成了一次郑重的提醒。
我们不做“救火队”，只做“设备健康管家”——从故障维修，到系统升级，再到全生命周期守护。
毕竟，您雕的是石头，我们守的是您的产线心跳。
欢迎来到石材雕刻机故障排查的「养生篇」——
如果说前两章是教您“发烧了怎么退烧、哪里疼怎么止痛”，那这一章，就是带您翻开《设备保养黄帝内经》，学学怎么把“开不了机”从急诊室，挪进预防科。
🧘♂️ 速捷温馨提示（郑重但不严肃版）：
我们修过太多这样的机器——
它开机时像中老年晨练：吭哧半天才喘匀气；
加工时像赶稿学生：跑着跑着突然蓝屏；
某天清晨，它彻底躺平，屏幕黑得比凌晨三点的咖啡还纯粹……
而翻开机箱，真相往往朴素得令人沉默：
👉 接线端子氧化发绿，像长了铜锈的古钱币；
👉 散热风扇里嵌着半块干掉的花岗岩粉，转起来像砂纸磨轴承；
👉 接地线虚接在柜门螺丝上，雷雨天一打闪，PLC默默重写了三年参数……
这不是玄学，是物理；不是宿命，是可逆的操作习惯。
下面，请收好这份——石材雕刻机专属《开机前5分钟+每年1次》防摆烂指南。
3.1 关键部件检测方法：用万用表当听诊器，拿示波器当CT机
别怕“深度检修”听着高冷——它只是把日常巡检，升级成“有据可依的精准问诊”。
| 部件 | 怎么查？（实操口诀版） | 速捷现场踩坑笔记 |
|---|---|---|
| 开关电源 | ✅ 测三组电压：24V（控制电）、5V（PLC逻辑）、±15V（模拟量/运放） ⚠️ 带载测！空载正常≠真健康 🔍 纹波＞200mV？换滤波电容，别等它鼓包像小馒头 | 曾有客户坚持“电压够就行”，结果西门子S7-1200 PLC频繁重启——实测24V带载纹波达480mV，更换470μF/35V固态电容后，半年零异常。我们不卖电容，但会告诉您该换哪一颗。 |
| PLC I/O点 | ✅ 输入点：用短接线模拟信号（如X0.0），看对应LED是否亮 + 监控软件状态是否变； ✅ 输出点：接LED灯泡（非万用表档位！），看是否真实驱动 | 晋江某石雕厂报“急停无效”，查PLC程序一切正常——最后发现是输入模块COM端子螺丝松动，接触电阻＞5Ω，导致信号衰减。万用表测“通”，但PLC读不到“高电平”。导通≠可靠，压降才是魔鬼。 |
| 继电器/接触器 | ✅ 听声：吸合应清脆，“咔哒”一声，无延迟或“滋啦”异响； ✅ 看触点：断电后拆盖，银触点无严重烧蚀、熔焊、碳化层； ✅ 测温：运行10分钟后，外壳＜65℃为安全 | 一台广数系统雕刻机反复报“主轴未准备”，查遍变频器和参数，最终发现主轴使能继电器触点氧化——表面银白，实则已形成高阻膜。万用表测通断“OK”，但压降超3V，PLC判定“指令未送达”。继电器不是开关，是信号翻译官，翻译错了，全链路失语。 |
💡 速捷小工具包建议（非推销，纯分享）：
- 一把带背光的数字万用表（推荐Fluke 117或国产优利德UT61E）——暗柜作业不靠手机电筒；
- 一支接触电阻测试笔（0.001Ω精度）——专治“明明通了却没反应”的玄学故障；
- 一本手写《设备健康日志》（A5本即可）——每次紧螺丝、清风扇、测电压，随手记一行：“2025.04.12，主电柜24V电源纹波120mV，风扇无异响 ✅”。
3.2 常见误操作与环境诱因：石头不会说话，但粉尘、潮气和雷电会“写日记”
设备故障从不凭空而来，它只是把您忽略的细节，悄悄存成了“事故草稿”。
| 诱因类型 | 典型场景 & 后果 | 速捷人话解读 |
|---|---|---|
| 潮湿/粉尘 | ▶ 南方梅雨季，控制柜内湿度＞85%，电路板爬满水膜→PLC输入点间歇性导通（误触发急停） ▶ 石材粉尘进入触摸屏缝隙→静电吸附+导电，导致按键失灵/死机 | “粉尘不是脏，是微型短路侠；潮气不是湿，是隐形漏电源。”我们修过一台泉州设备，连续三天“随机黑屏”，最后发现是粉尘+潮气在PLC底板金手指处形成微导电通道——吹风机热风+无水酒精棉片，30分钟复活。 |
| 雷击浪涌 | ▶ 未装防雷器的厂区，雷雨后多台设备同时“失忆”（参数清零、固件损坏、通讯芯片击穿） ▶ 浪涌常走“隐蔽路径”：从气管、冷却水管、甚至接地线窜入 | “雷不劈机器，它只借道。”我们建议：三级防护——总进线加B级防雷器（40kA），控制柜入口加C级（20kA），关键I/O模块前加D级（5kA）。别省这几百块，换一块西门子PLC主板要三千。 |
| 未按规程关机 | ▶ 加工中直接拉闸→PLC数据区未完成写入→下次开机参数错乱/程序丢失 ▶ 长期待机不关机→电解电容持续偏压老化，寿命折损50%以上 | “关机不是断电，是给系统一次优雅谢幕。”正确姿势：CNC菜单选“系统关机” → 等屏幕黑透、风扇停转 → 再关总闸。就像人睡觉前要关灯、盖被子，设备也需要“入睡仪式感”。 |
📌 真实案例彩蛋：
去年帮龙岩一家石材厂做年度维保，发现他们习惯“加工完就走”，从不关机。我们测了其PLC电源模块电解电容ESR值——已超标3倍。更换后，当年再没出现过“早上开机报参数错误”。客户说：“原来不是机器老了，是我忘了给它放假。”
3.3 建立开机前检查清单 & 定期保养计划：让“不出问题”成为肌肉记忆
预防性维护不是KPI，是让产线呼吸更顺畅的节奏感。我们帮客户落地的最简可行方案如下：
✅ 【每日开机前5分钟】——您的“设备晨检五步法”
| 步骤 | 动作 | 工具 | 判定标准 |
|---|---|---|---|
| ① 看 | 控制柜内有无异物、明显积尘、焦糊味 | 肉眼+嗅觉 | 柜内整洁，无油污/粉尘堆积，无异味 |
| ② 听 | 上电瞬间，开关电源、散热风扇有无异响 | 耳朵 | “嗡”声平稳，无“滋啦”“咔哒”杂音 |
| ③ 测 | 主电柜24V输出（带载）、PLC输入点电压（如急停回路） | 万用表 | 24V ±5%，输入点≥20V（确保PLC可靠识别） |
| ④ 查 | 气压表读数、冷却液位、主轴皮带张力 | 目视+手动拨动 | 气压≥0.45MPa，液位在上下限间，皮带下压挠度≈10mm |
| ⑤ 点 | 快速试运行：手轮移动X/Y/Z轴各50mm，观察有无抖动/异响/报警 | CNC操作界面 | 三轴平滑无顿挫，无报警代码弹出 |
📅 【每年1次深度保养】——速捷推荐动作清单（可打印贴柜门）
| 项目 | 内容 | 频次 | 备注 |
|---|---|---|---|
| 🔩 电气接线紧固 | 全柜端子排、PLC模块接线、驱动器动力线/编码器线螺丝 | 每年1次 | 用扭力螺丝刀（建议0.5N·m），避免过紧压伤线芯或过松发热 |
| 🌀 散热系统清洁 | 控制柜风扇、PLC散热片、驱动器铝壳、变频器散热鳍片 | 每年2次（梅雨前+高温前） | 禁用高压水枪！用软毛刷+压缩空气（≤0.3MPa） |
| ⚡ 接地电阻检测 | 主接地极→控制柜→各设备接地线回路电阻 | 每年1次 | ≤4Ω为合格（国标），建议≤2Ω更稳妥。雷雨多发区务必做！ |
| 💾 系统备份更新 | CNC参数、PLC程序、HMI画面、驱动器参数全量备份至U盘+云端 | 每季度1次（首次保养时必做） | 备份文件命名规则：[设备编号]_[日期]_[版本]_原始备份.zip，避免覆盖误删 |
| 📜 健康档案归档 | 整理全年维修记录、电压监测数据、更换部件清单 | 每年12月31日前 | 我们免费提供《设备健康档案模板》Excel版——扫码即领，填完自动汇总分析趋势 |
💡 为什么强调“可执行”？
因为最好的保养计划，是能让操作工、电工、班组长都看得懂、记得住、做得来。
我们不设计“需要博士后驻场”的方案，只交付“拧几颗螺丝、吹几口气、记三行字”的务实动作。
✅ 本节灵魂总结（请默念三遍，然后抄在便利贴上）：
> “检修不是修坏了才动手，是修‘还没坏’的隐患；
> 维护不是堆零件，是建习惯——每天5分钟，胜过每年1次大修；
> 设备不会抱怨，但它用停机告诉您：上次吹风扇，是三个月前。”
（下一章预告：当所有线索指向某块板、某个芯片、某段逻辑，您想亲手“解密”它，而非等厂商排期？我们聊聊——PLC解密、触摸屏破译、数控系统解锁那些“官方不说，但速捷敢干”的硬核技术。）
📌 晋江速捷自动化科技有限公司提醒您：
我们修过10000+台设备，见过最贵的故障，从来不是坏掉的电路板，而是——
本可以避免的停机、本可以预见的老化、本可以养成的习惯。
所以，我们不仅提供维修服务，更愿陪您一起，把“开不了机”的焦虑，变成“今天又稳稳开工”的笃定。
毕竟，您雕的是千年石材，我们守的是当下每一分钟的产能心跳。
