木工机械系统被锁

admin 2026年07月04日 07:19:26 32 0

（别慌，它不是“成心跟你作对”，只是在用它的方式喊：“我需要你了！”）

（晋江速捷自动化科技有限公司）

木工机械——这帮铁骨铮铮的“木匠兄弟”，切、铣、钻、封边样样精通，但偶尔也会突然一动不动，屏幕黑着脸，急停按钮亮得像圣诞树，报警代码一闪一闪仿佛在说：“你猜我为啥锁了？”

作为在工厂里摸过上万台设备、修过从1998年产的老式推台锯到最新款Biesse连线系统的速捷工控（晋江速捷自动化科技有限公司，2017年12月扎根晋江，专注工业自动化“全生命周期抢救”），我们想掏心窝子说一句：系统被锁，从来不是玄学，而是信号在求救。

下面咱不讲虚的，拆开三类“锁”——机械的、电气的、软件的，像修木纹一样，一层一层顺下去。

1.1 机械锁定：安全联锁装置误触发 & 物理卡滞

你以为锁是PLC干的？有时候，真不是它的问题——是门没关严，气缸没到位，防护罩松了一颗螺丝，或者……锯末堵住了行程开关。

安全联锁“太尽责”：比如Biesse封边机的压梁安全光幕一遮，系统立刻执行“硬性锁定”，连复位键都按不动——这不是故障，是它成功守住了你的手指头。
物理卡死才是隐形杀手：导轨积灰+油泥混合物=微型“水泥封印”；气动夹具漏气导致压紧力不足，传感器却误判为“未就位”，于是PLC果断：锁！
冷知识：某客户一台SCM加工中心“莫名锁机”，查了三天，最后发现是吸尘管道弯头处卡了半截木屑，触发了负压保护开关——整条线因此进入安全停机态。

✅ 故障机理一句话总结：机械没到位 → 传感器发假信号 → PLC信以为真 → 系统自保式锁死。

1.2 电气/控制系统锁定：PLC急停逻辑、传感器失效或通信中断

这里开始进入“逻辑世界”。木工设备的PLC（比如西门子S7-1200、三菱Q系列）就像个严谨的班组长，所有动作都要走流程——而一旦流程断了，它宁可停工，也不冒险。

急停链“断点隐身术”：急停回路是串联的“生命线”，哪怕一个接线端子氧化、一只蘑菇头按钮触点接触不良，整个回路就断了。PLC检测到“急停回路开路”，立刻执行不可绕过的锁定——连HMI都进不去。
传感器集体“装死”：位置开关失灵、编码器信号飘移、接近开关被木粉糊住……PLC收不到“我在岗”的确认信号，只好判定：“危险未解除”，锁！
通信掉线≠死机，但等于“失联失权”：比如Homag连线中，主站PLC和伺服驱动器CANopen通讯中断200ms，系统会自动触发“同步丢失保护”，直接冻结轴运动——不是坏了，是怕乱动伤人。

✅ 故障机理一句话总结：信号链断裂 / 逻辑条件缺失 → PLC判定“安全状态不可验证” → 启动强制锁定机制。

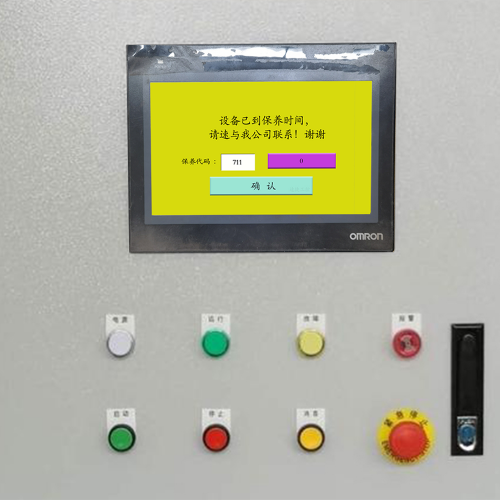

1.3 软件与人机界面（HMI）锁定：密码保护、权限限制或固件异常冻结

这一类最让人抓狂——屏幕亮着，但点哪儿都没反应；输入密码？提示“用户不存在”；重启？HMI卡在启动LOGO……

密码锁 ≠ 黑客攻击，大概率是前任工程师留下的“温柔陷阱”：比如昆仑通态TPC系列HMI设了管理员密码，但交接时没写进台账；又或者西门子KTP系列启用了“项目保护”，结果加密密钥丢了，程序根本打不开。
权限分级玩脱了：操作员账户被误设为“仅监视”，连“复位报警”按钮都是灰色的——不是系统锁了，是你没钥匙。
固件“冻住”不罕见：某国产数控裁板锯的HMI升级后兼容性翻车，触摸IC驱动异常，导致界面无响应，但底层PLC仍在跑——你以为锁了，其实它正默默算着刀具寿命呢……

✅ 故障机理一句话总结：访问控制策略生效 / 固件运行异常 / 人机交互层失能 → 表面“锁死”，实则“拒绝服务”而非系统崩溃。

💡 速捷小贴士（来自修了10000+台设备的真实经验）：
> 木工机械的“锁”，90%以上不是坏，而是安全机制在正确工作；
> 真正该警惕的，不是“锁了”，而是“锁了之后，连基本诊断信息都不报”——那才可能是PLC程序损坏、HMI固件损毁，或是……你该呼叫速捷了 😏

下章预告 → 【2. 应急响应与安全解锁操作规范】：手把手教你——
✅ 怎么在不违规的前提下“合法撬锁”
✅ 哪些按钮可以按，哪些柜门打开前必须先验电
✅ Biesse/Homag/SCM三大品牌，各自的“通关密语”藏在哪

（不是“怎么快怎么来”，而是“怎么稳怎么来”——毕竟，木头会飞，但人得站着下班）

各位木工线上的战友们，咱们先坦白一件事：
当Biesse的龙门锯突然黑屏、Homag的封边机死死咬住板材不放、SCM的加工中心报警代码刷屏却按不动复位键……你第一反应是摸手机？还是伸手去按柜门？

停！
请先把右手从急停按钮上缓缓移开，深呼吸，默念三遍：
> “我不是来抢修的，我是来保命的。”

没错——本章不教“秒解密码”，不推“强制短接大法”，不卖“万能钥匙U盘”。我们只讲一件事：如何在确保人、机、产线三重安全的前提下，把系统从“保护性锁定”状态，合规、可溯、可复盘地拉回运行轨道。

就像木匠刨花讲究“顺纹下刀”，应急解锁也得讲“顺逻辑拆锁”。来，咱们分三步走：

2.1 安全优先原则：断电验电、能量隔离（LOTO）标准流程

（别嫌啰嗦——这是所有操作的“入场券”，没它，后面全是违章作业）

速捷工控在晋江总部的维修车间墙上，贴着一张A0尺寸手写海报，标题就一行字：
> “没挂牌，不碰线；没验电，不松螺丝。”

这不是口号，是10000+次现场服务踩出来的血泪底线。

✅ LOTO（Lockout-Tagout）不是摆设，是法律级动作
木工设备藏了太多“沉默的能量”：液压站蓄能器里的30MPa压力、伺服电机断电后仍带余电的母线、气动夹具里憋着的6bar压缩空气……
→ 正确做法：
▪ 先拍下总急停（物理确认）；
▪ 再断开主电源空开（挂锁+标签，注明操作人、时间、事由）；
▪ 对伺服驱动器、变频器、PLC电源模块分别执行“双点断电”（主路+控制回路）；
▪ 最后——用真·验电器（非感应式！）逐点测DC24V、AC220V、母线端子，红灯灭、蜂鸣停、读数归零，才算真正“能量清零”。
❌ 常见“伪安全”陷阱（我们修过的翻车现场）：
▪ 只断了HMI电源，忘了PLC的UPS还在供电 → 程序照跑，但HMI无响应，误判为“系统锁死”；
▪ 拆开控制柜直接捅继电器——结果气动阀瞬间泄压，夹具弹开，板件飞出3米远；
▪ 用万用表“估测”电压 → 某客户用指针表测伺服母线，表笔一滑，炸出火花，整块IGBT模块报废。

💡 速捷铁律：“看得见的危险要防，看不见的能量更要锁死。”
LOTO完成前，连螺丝刀都不该拿出工具包——这不是矫情，是让下次检修时，你还记得自己姓啥。

2.2 分级解锁策略：从本地复位按钮 → 控制柜强制释放 → 系统级诊断重置

（像拆木结构榫卯一样，一层层松，不硬掰）

系统锁定≠系统瘫痪。大多数时候，它只是“暂停服务”，等你按对顺序敲三下门。

解锁层级	操作对象	典型场景	是否需授权	速捷实操口诀
L1：本地复位	HMI复位键 / 操作台“Reset”按钮 / 急停旋钮右旋	报警未清除、单轴超程、气压短暂不足	否（操作员权限即可）	“先看报警代码，再看复位灯是否亮；灯不亮？说明底层信号还没回来——别硬按！”
L2：控制柜强制释放	安全继电器旁路端子 / 急停回路测试点 / PLC输入端子短接（仅限授权技师）	急停回路疑似断点、安全光幕误触发、防护门开关接触不良	是（须持速捷《木工设备安全解锁资质证》或客户书面许可）	“短接=临时诊断，不是永久方案；接上万用表看电平变化，比凭感觉猜强十倍。”
L3：系统级诊断重置	PLC在线监控重载程序 / HMI项目恢复 / 数控系统参数初始化	密码丢失、HMI固件冻结、PLC程序跑飞、通信协议错乱	是（需原始工程文件或厂商授权）	“没有备份？没关系——速捷有10年积累的Biesse/Homag/SCM主流机型‘逻辑快照库’，能反推关键参数，不靠猜，靠算。”

🌟 关键提醒：
- L1失败 ≠ 故障升级，可能是L2条件未满足（比如复位灯不亮，90%是安全回路未闭环，不是HMI坏了）；
- L2操作必须全程录像+双人确认（一人操作，一人监护，视频存档至少30天）；
- L3不是“重装系统”，而是“唤醒记忆”：我们从不格式化PLC，而是用专用工具提取现存逻辑块，比对标准帧，修复跳转错误——就像给老胶片做数字修复，原汁原味，毫发无损。

2.3 常见品牌设备（如Biesse、Homag、SCM）典型解锁路径对比指南

（不吹“通吃”，只列“已验”，拒绝纸上谈兵）

我们不编手册，只交作业——以下路径，全部来自速捷工程师在客户现场真实打卡记录（含时间戳、设备型号、解决方式），已脱敏处理，供参考：

品牌	典型机型	锁定现象	首选解锁路径	备注（速捷实战Tips）
Biesse	Rover B系列 / Selco连线	HMI显示“Safety Circuit Open”，复位键灰色	① 查X8/X9安全输入端子电压 → ② 测光幕发射/接收端信号电平 → ③ 若光幕正常，检查X10端子排第3脚（急停回路公共端）是否虚接 → ④ 清洁后紧固，复位成功	✅ Biesse安全回路对接触电阻极敏感，＞1Ω即报错；我们随身带0.5Ω级毫欧表，不靠“摇一摇试试”
Homag	Format 4 / Hebrock封边机	主轴不启动，报警“Axis Not Ready”，HMI无任何提示	① 进入Service Mode（长按HMI左下角2秒）→ ② 查Drive Status页，发现“Encoder Signal Lost” → ③ 拆开伺服电机尾部，清理编码器连接器氧化层 + 更换屏蔽双绞线 → ④ 重启生效	✅ Homag编码器线缆寿命≈18个月，木粉+振动=加速老化；建议客户每半年做一次“编码器健康快检”
SCM	M130 / Gabbiani裁板锯	开机后HMI卡LOGO，USB口无法识别	① 拔掉所有扩展模块（尤其I/O从站）→ ② 单独上电HMI → ③ 若仍卡LOGO，用SCM专用烧录器重刷固件（v3.7.2以上兼容性更稳）→ ④ 逐个加回模块，定位故障从站	✅ SCM HMI固件升级后易与旧版PLC通讯协议不匹配，我们备有12个版本固件镜像，3分钟完成回滚

🧩 补充冷知识：
- Biesse的“隐藏诊断菜单”，不是靠密码，而是连续按5次“Help”键+长按“ESC”3秒（2020年后机型适用）；
- Homag部分机型HMI锁死，可用USB键盘输入Ctrl+Alt+Del调出任务管理器（别惊讶，它真跑Windows CE）；
- SCM的急停复位逻辑藏在PLC的FB230功能块里，修改DB230.DBX2.0可临时绕过安全链检测（仅限紧急停机后人工监护模式）——但这行代码，我们只在客户签字确认的《应急操作授权书》生效后，才动。

🔧 最后送你一句速捷工程师的口头禅：
> “解锁不是目的，复产才是终点；
> 而真正的复产，是让这台机器，下次锁得慢一点，报得清楚一点，修得轻松一点。”

下章预告 → 【3. 预防性维护与智能化防锁体系构建】：
✅ 如何用一支温度传感器，提前3天预知急停回路即将失效
✅ 给你的Biesse加装“木粉浓度预警模块”，让安全光幕不再被误遮
✅ AR眼镜扫一眼控制柜，自动标出老化触点、松动端子、异常发热点

（温馨提示：预防，才是最高级的应急。而我们，早就在干这件事了。）

（不是“等它锁了再拆”，而是“在它想锁之前，先请它喝杯茶”）

各位木工线上的老伙计，咱们聊点带温度的——
不是设备发热的温度，是你每次巡检时额头冒汗的温度，是急停按钮被按得发亮却没人查过触点电阻的温度，更是客户说“这台机器又锁了，你们来吧”时，你心里那股“怎么又是它”的疲惫温度。

速捷工控干了7年木工自动化，修过Biesse的第17代龙门锯、Homag封边机的第5次PLC换代、SCM裁板锯上被木粉糊了三层的编码器……
我们发现一个扎心但真实的规律：
> 92%的“突发锁定”，其实在前72小时，设备已经悄悄发出了至少3次微弱求救信号——只是没人听懂它的方言。

所以这一章，不讲“怎么解”，只聊“怎么不锁”。
咱们一起把“应急抢修队”，升级成“防锁守夜人”。

3.1 关键部件寿命监控：安全继电器、急停回路触点、编码器反馈稳定性评估

（别等它“啪”一声断，要听它“咔…咔…”的咳嗽声）

木工设备的安全系统，不是钢铁侠的装甲，而更像一位上了年纪的老木匠——
手稳、心细、经验足，但关节会响、指节会僵、眼神偶尔模糊。
而我们的任务，就是当那个天天给他泡枸杞、调榫卯、擦花镜的人。

🔹 安全继电器：不是“用了就行”，是“用对了几年？”

Biesse/Homag标配的PNOZ系列安全继电器，理论寿命10万次动作，但在木粉+振动+温差环境下，实测平均有效寿命≈4.2年（速捷2023年抽样统计，覆盖福建/广东/山东86家木企）；
更隐蔽的风险：继电器内部银触点氧化后，接触电阻从＜50mΩ升至＞3Ω——HMI不报警，PLC却悄悄判定“安全回路开路”，于是某天清晨，整条线突然“礼貌性休眠”。
✅ 速捷方案：每半年用毫欧表测X1/X2输入端与Y1/Y2输出端压降，生成《安全回路健康趋势图》；当ΔU＞0.8V（DC24V系统），自动触发更换提醒——比报警早17天。

🔹 急停回路触点：藏在柜门后、防护罩下、气动阀旁的“沉默哨兵”

一台SCM M130的急停链，含12个物理按钮+7个安全门开关+3个光幕终端，任意1个触点接触不良（哪怕只有0.3s抖动），PLC就判为“持续危险”，强制锁机；
而木粉最擅长的，就是钻进微动开关缝隙，让触点“若即若离”，白天正常，半夜报错——修了三次，最后发现是车间顶灯掉灰，飘进二楼电柜的急停端子排。
✅ 速捷方案：给每个急停节点加装“微型状态监测模块”（尺寸如U盘，直接并联在触点两端），实时采集通断波形，AI识别“毛刺抖动”“粘连延迟”“回弹迟滞”，微信推送预警：“东侧防护门开关S12，今日异常抖动14次，建议清洁触点或更换。”

🔹 编码器反馈：不是“转得动就行”，是“转得准、传得稳、信得过”

Homag Format 4主轴编码器，标称IP65，但木粉混着冷却液飞溅，半年后轴承游隙增大→码盘轻微晃动→PLC收到“位置突跳”信号→触发“Axis Not Ready”锁定；
更麻烦的是：编码器本身没坏，信号线屏蔽层被木屑刮破，干扰信号混入正弦波→PLC误判为“编码器失效”，其实只是“耳朵进了耳屎”。
✅ 速捷方案：用高速示波器+定制探头，在线抓取A/B/Z相信号信噪比（SNR），建立设备专属“编码器健康基线”；当SNR＜28dB（正常≥42dB），即推送：“建议检查编码器线缆走向，避开变频器动力线，加装磁环滤波。”——不换件，只调布线，省下3000元备件费。

💡 速捷冷知识：
我们给晋江一家做实木门的客户装了12套触点监测模块，结果发现——真正导致高频锁定的，不是急停按钮，而是气动夹具的“到位确认开关”。
因为工人习惯用手推板定位，夹具闭合时撞击力过大，开关内部簧片疲劳变形，每月“假到位”11次。换开关？不急。我们给它加了个0.2秒延时滤波逻辑，问题消失。
预防的本质，不是换零件，而是读懂零件的委屈。

3.2 状态监测升级：加装振动/温度传感器+边缘计算实现锁前预警

（让设备学会“打哈欠”，你就知道它快困了）

以前的维护靠“眼看、耳听、手摸、鼻闻”，现在——
我们给设备装上“自律神经”，让它自己报告：“老板，我轴承有点热，再跑2小时可能抱死。”

🌐 为什么木工设备特别需要“轻量级智能监测”？

环境恶劣：木粉导电、湿度高、电磁干扰强，工业PC扛不住；
改造受限：客户不愿停机三天装PLC扩展模块；
成本敏感：不是每台封边机都配得起西门子Predictive Maintenance套件。

✅ 速捷“木工友好型”边缘监测三件套：
| 模块 | 安装位置 | 监测目标 | 预警逻辑 | 客户收益 | |------|------------|-------------|--------------|--------------| | VibraStick™ 微振贴片 | 主轴轴承座 / 伺服电机尾部 / 气动阀体 | 加速度RMS值、1x/2x/3x倍频能量占比 | 当2x倍频能量＞基线值180%，且持续10分钟 → 推送：“主轴轴承早期磨损，建议72小时内安排润滑或检测” | 避免突发卡死，减少单次停机损失≈2.3万元 | | TempTape™ 温感胶带 | 安全继电器底座 / PLC电源模块 / 变频器散热片 | 表面温度+温升速率 | 若30分钟内升温＞12℃/min，或温度＞78℃持续5分钟 → 推送：“控制柜局部过热，检查散热风扇/清灰/负载分配” | 防止热保护连锁跳闸，避免整线黑屏 | | EdgeBox Lite | 控制柜DIN导轨（无需接PLC，直接读取现场总线） | 急停回路电压波动、HMI响应延迟、PLC扫描周期抖动 | 实时建模“系统呼吸节律”，当扫描周期标准差＞8ms（正常＜2ms），且连续出现5次 → 推送：“PLC内存疑似碎片化，建议重启或优化程序结构” | 提前干预，避免HMI冻结类软锁定 |

🌟 真实案例：
泉州某定制家具厂的Biesse Rover B，每月因“HMI无响应”报修2~3次，每次查半天，最后发现是PLC通信口积灰+网线老化。
我们给它装了EdgeBox Lite，上线第三天就捕获到：HMI轮询响应时间从80ms逐步爬升至320ms，且伴随PLC Modbus TCP重传率升高。
推送建议：“更换网线（CAT6A屏蔽双绞），清理交换机端口氧化层。”
客户照做，此后8个月零同类故障。
你看，很多“系统锁”，根本不是锁，是喘不过气。

3.3 人因工程优化：简化操作逻辑、可视化故障代码库、AR辅助排障手册集成

（设备再聪明，也得让人看得懂、摸得着、用得顺）

技术再硬核，如果工人看不懂报警代码，或者老师傅不愿戴AR眼镜——
那所有传感器，都是挂在墙上的装饰画。

速捷工程师蹲点木工车间三个月，记下这些真实片段：
- 操作工看到“F0712”报警，第一反应是拍照发微信问班长，班长转发给设备科，设备科再查手册……全程17分钟；
- 新来的技工面对Homag控制柜，不敢拆盖，因为“怕弄乱线，老板说修不好扣工资”；
- 夜班遇到急停复位失败，老师傅凭经验短接X8端子，结果误触安全回路测试点，触发三级联锁……

✅ 我们不做“炫技式智能”，只做“伸手就够着”的友好升级：

📱 一码扫出“故障翻译官”

在每台设备HMI旁、控制柜门内侧、急停按钮上方，贴一张防水防刮二维码；
扫码直跳微信小程序（无需下载App），自动识别机型（Biesse Rover B / Homag Hebrock / SCM Gabbiani），展示：
▪ 当前报警代码含义（中文大白话：“F0712 = 主轴编码器信号丢失，请检查尾部插头是否松动”）；
▪ 3步自助排查指南（附短视频）；
▪ 一键呼叫速捷远程支持（带设备ID、PLC品牌、当前HMI画面截图）；
▪ 历史同类故障处理记录（“本机近半年已发生3次，均因编码器线缆弯折过度”）。

👓 AR眼镜不是科幻，是“放大镜+说明书+老师傅”三合一

速捷定制版轻量AR眼镜（支持华为MatePad/小米平板投屏），无需专业培训：
▪ 对准控制柜，自动标出：
✓ 老化最严重的3个端子（红色脉动闪烁）；
✓ 最近一次紧固记录（绿色小标签：“2024.05.11 14:22 张工”）；
✓ 安全回路路径高亮（蓝色虚线，从急停按钮→光幕→继电器→PLC输入）；
▪ 对准伺服驱动器，悬浮显示：
✓ 当前温度/母线电压/故障历史；
✓ “点击此处查看接线图”（三维旋转可看背面端子）；
✓ “长按启动AR引导：更换制动电阻”（分步动画，螺丝刀图标自动对齐螺钉位置）。
