大家好，这里是速捷工控——不是修打印机的隔壁老王，也不是调咖啡机的自动化爱好者，而是常年蹲守在烫金机、模切机、凹印机旁，听它们“哼哼唧唧”、看它们“突然摆烂”的工业系统急救站。
今天聊个让印刷厂老师傅倒吸一口冷气的词：烫金机系统锁死。

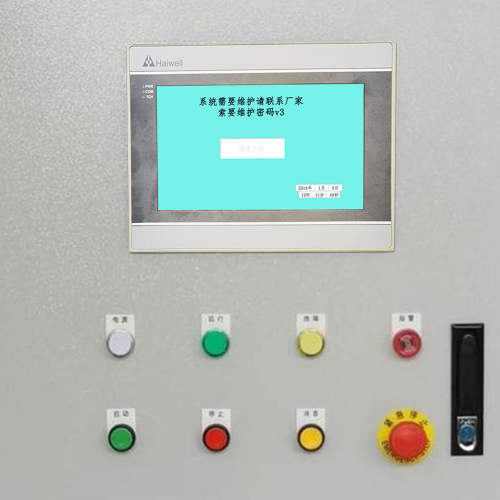

不是屏幕黑了，不是按钮没反应，是整台机器像被按了暂停键+静音键+封印符——急停灯亮着，HMI显示“ERR-732F”，伺服嗡嗡响两声就躺平，连烫金箔都懒得冒烟……
别急着喊“换PLC！”、“重装系统！”，先冷静三秒：烫金机不讲情绪，只讲逻辑；它锁得越死，说明报的警越准。
我们拆开看看，这“锁死”到底是谁干的？
1.1 硬件层面诱因：身体出问题，脑子再清醒也得歇菜
▶ 伺服驱动异常：烫金头的“肌肉抽筋”
烫金工艺对定位精度要求堪比绣花——0.02mm偏差，金箔就可能偏移或起皱。一旦伺服驱动器（比如安川SGDV、三菱MR-J4、汇川IS620N）出现母线电压波动、编码器信号丢帧、抱闸时序错乱，PLC立刻感知“位置失控”，触发安全锁机。
⚠️ 典型表现：压印前一秒还在走位，下一秒伺服报警灯狂闪，HMI弹出“Position Deviation Exceeded”，但轴没动——其实是驱动器偷偷把指令吞了，还假装自己很忙。
▶ 温度传感器故障：热管理系统的“谎报军情”
烫金头工作温度常达180℃~220℃，靠PT100或K型热电偶实时反馈。若传感器老化漂移、接线松动、补偿导线受潮，PLC会收到“烫金头235℃！”的假消息，立马启动热保护锁机——其实那会儿温度才160℃，箔都没烫熟。
💡 我们修过一台设备，查了半天，最后发现是热电偶插头里进了半颗锡珠，导致阻值跳变，PLC以为要自燃……
▶ 安全门联锁失效：机械防护的“睁眼瞎”
国标GB/T 16855.1强制要求：烫金区域必须配置双回路安全门开关（如皮尔磁PSENmag）。但现实是：磁铁脱落、触点氧化、安装偏移5mm、甚至被操作员用胶带“临时短接”……PLC一检测到安全回路断开（哪怕只断了30ms），立刻执行Category 3级停机——不是它小题大做，是你真没给它安全感。
1.2 软件层面诱因：程序在“讲道理”，可惜讲的是冷笑话
▶ PLC程序逻辑冲突：多任务打架，谁也不让谁
有些老机型用梯形图硬写“烫金—冷却—收卷”三段时序，结果某次调试新增了除尘吹气逻辑，却忘了在“烫金完成”与“冷却启动”之间加互锁标志位。结果：冷却风机刚启，PLC又收到烫金头复位信号，两个输出同时驱动同一电磁阀——内部逻辑直接判定“指令矛盾”，锁死保平安。
🔧 我们见过最离谱的一例：一个永宏PLC程序里，同一地址被7个子程序反复读写，注释全是“临时改的，别动”，最后锁机代码竟藏在第3层嵌套的定时器复位条件里……
▶ 固件版本不兼容：新旧“方言”对不上
升级HMI固件后，触摸屏突然无法读取PLC的DB块结构；或换了新版汇川AM600控制器，但老版PLC程序仍按旧协议发脉冲——通信握手失败3次，PLC自动进入Safe State。这不是系统坏，是它在说：“你发的我听不懂，我先静音。”
▶ 参数越界保护触发：温柔的“一刀封喉”
很多厂商为防误操作，预设了“压印压力＞12MPa锁定”、“烫金速度＞120m/min禁启”等软限位。但产线为赶单悄悄改参，某天油温升高导致压力传感器零漂，PLC算出“当前压力=12.03MPa”，啪——锁死。
✅ 提醒一句：这类锁机往往无报警代码，只有“System Locked”一行白字。它不骂你，但它记得你越界了。
1.3 外部环境诱因：车间不是实验室，机器也不是温室花朵
▶ 电压波动：电网友好度≈随机抽奖
晋江某包装厂曾连续三天凌晨3点锁机，查遍所有模块毫无异常。最后发现：隔壁砖厂大型空压机启动瞬间，厂区母线电压跌落12%，PLC电源模块（尤其国产小品牌）扛不住，CPU复位失败，直接卡在Bootloader阶段——HMI黑屏，伺服失电，连急停都不响应。
▶ 电磁干扰（EMI）：看不见的“信号雾霾”
烫金机旁堆着变频器、高频感应加热器、大功率LED照明，而IO线和编码器线共槽敷设、未屏蔽、未接地……结果PLC输入端收到一堆毛刺信号，把“安全门关闭”误判为“门在抖动”，连续5次检测失败，触发三级防护锁机。
▶ 冷却系统失效：热保护的终极背锅侠
水冷式烫金头若水泵堵塞、散热片积灰、乙二醇浓度不足，实际温度爬升缓慢但持续。PLC采集的温度曲线看似平缓，可当某次长时间连续作业后，传感器终于“热晕”，读数突跳+15℃，热保护阈值瞬间击穿——锁！
🔥 补充冷知识：我们修过的最久“假锁死”，是冷却液管被老鼠啃破，漏液后蒸发吸热，反而让传感器局部降温，PLC以为“过冷风险”，反向锁机……生物干扰，防不胜防。
📌 速捷小结（人话版）：
烫金机锁死，从来不是单一原因，而是“硬件打了个喷嚏 + 软件咳了一声 + 环境推了一把”的连锁反应。
它不闹脾气，它在求救；它不耍赖，它在守规。
真正的维修起点，永远不是换板子，而是读懂它想说的话。
（下节预告：《应急响应与诊断流程》——手把手教你：断电前先看哪三行日志？HMI上那个“ERR-XXX”到底该信几分？）
——晋江速捷自动化科技有限公司 · 专注工业控制“听得懂、修得准、跑得稳”
大家好，这里是速捷工控——不是拿着万用表乱捅的“电焊式维修员”，也不是对着说明书逐字翻译的“人形OCR”，而是常年在烫金机报警灯下蹲点、靠HMI错误代码猜剧情、靠伺服抖动节奏听故障的工业系统破译员。
上一节我们聊透了“它为啥锁死”，这一节咱们进入实战环节：
机器已经躺平，急停灯亮得像KTV包厢，HMI上一行“ERR-817A”冷眼旁观……此时，你是抄起螺丝刀直奔PLC？还是先泡杯茶等它自己缓过来？
答案是：先做三件事——像拆炸弹一样冷静，像读小说一样耐心，像破案一样闭环。
2.1 安全优先级操作：所有维修的起点，是让现场“呼吸正常”
⚠️ 重要提醒：烫金机不是手机，重启≠万能；断电≠安全；急停≠解绑。
▶ 断电复位？先问三句灵魂拷问：
✅ “急停按钮是否真的已释放？”（别笑！90%的“锁死假象”源于操作员拍完急停后，顺手用胶带粘住按钮——PLC：我信了，我锁了）
✅ “安全门联锁回路是否物理导通？”（拿万用表测PNOZ或安全继电器输出端，别信HMI上那行“Safety OK”——它可能正卡在自检第2步）
✅ “主电源断开前，是否已确认无残余母线电压？”（尤其带再生制动/大电容的伺服系统！汇川IS620N母线放电需45秒，安川SGDV有“Capacitor Discharge Ready”指示灯，别急着摸端子）
💡 速捷实操口诀：
> “一查急停状态，二量安全回路，三盯母线电压，四看HMI报错——五才动手断电。”
> 断电后，务必等待≥60秒再上电——给PLC超级电容、HMI Flash存储、伺服驱动器EEPROM留足“冷静期”。否则，你不是复位，是二次触发。
▶ HMI错误代码？别当密码本背，要当“症状索引”用
很多老师傅一看“ERR-732F”就喊：“换通讯模块！”——结果换完还是ERR-732F。
真相往往是：这个代码不是故障定位，而是PLC抛出的“求助快照”。
举个真实案例：
某台三菱FX5U+威纶TK6070i烫金机报“ERR-817A”，手册写“CAN总线CRC校验失败”。
我们没换CAN卡，而是用示波器抓了CAN_H/CAN_L波形——发现毛刺频次和车间空压机启停完全同步。
最终定位：CAN屏蔽双绞线被钉在桥架盖板下，金属盖板形成天线，把变频器干扰直接耦合进总线。
🔧 结论：ERR-817A ≠ CAN模块坏，≈ “我听见杂音，不敢信你发的指令”。
📌 所以，看报错的第一反应不该是“换什么”，而是：
🔹 这个代码出现前，有没有异常操作？（比如刚改过压力参数）
🔹 出现时，有没有同步现象？（比如伺服抖动/冷却泵停转/某IO灯狂闪）
🔹 是否可复现？（连续三次冷启动都报？还是只在高速运行2分钟后报？）
——错误代码是证人，不是嫌犯。
2.2 分级排查路径：从“心跳有没有”到“脑子记不记得路”
我们不搞“全盘扫描”，而是像医生问诊一样——由表及里、由稳到敏、由共性到个性。
▶ Level 1：基础通信检测（先确认“它还活着”）
- ✅ RS485链路：用USB-485转换器+ModScan，直连PLC串口，看能否读到保持寄存器（如D1000~D1010）。能读→通信层OK；不能读→查终端电阻（120Ω）、AB线是否反接、共模干扰（加磁环试试）。
- ✅ CAN链路：用PCAN-USB+CANalyzer，抓帧率、错误帧占比、ID分布。若Error Frame＞5%，基本锁定物理层（线缆/节点接地/波特率不匹配）。
- ✅ Ethernet：Ping PLC IP，抓ARP请求响应。不通？先查网线水晶头（我们修过3台机，问题全是RJ45第八芯虚焊）。
▶ Level 2：IO信号验证（确认“手脚听不听话”）
重点盯三组信号：
🔹 安全链路信号：急停常闭触点、安全门磁开关、光幕输出——用强制输入法（PLC编程软件在线监控+强制ON/OFF），看对应变量是否实时翻转；
🔹 工艺关键输入：烫金头温度反馈（模拟量AI通道）、压印压力传感器（4-20mA）、冷却水流量开关（DI）——对比HMI显示值与万用表实测值，差＞5%即传感器或接线问题；
🔹 核心输出验证：伺服使能（DO）、烫金头加热SSR控制（DO）、冷却泵启停（DO）——用示波器看输出波形是否干净（有无毛刺/延迟/占空比异常）。
▶ Level 3：核心模块自检（深入“大脑记忆区”）
这才是速捷工程师的主场——不靠猜，靠逻辑还原+离线仿真：
- 🔍 烫金头定位闭环诊断：
调出PLC位置环PID参数（如三菱QD75P的Pn110~Pn115），用示波器抓编码器Z相脉冲+伺服实际位置反馈，比对指令位置曲线。若反馈滞后＞2ms，优先查编码器电缆屏蔽层接地、机械传动间隙（同步带齿跳？滚珠丝杠预紧松？）
- 🔍 压印压力闭环诊断：
抓取压力设定值（SP）、实际值（PV）、PID输出（MV）三组趋势。若PV剧烈震荡而MV平稳→传感器故障；若MV疯狂调节但PV不动→比例阀卡滞或气路泄漏；若PV缓慢爬升后突降→压力传感器零点漂移。
- 🔍 多轴同步性验证：
在HMI中启用“轴位置同步监控”功能（如西门子TIA Portal的Trace），导出各轴位置曲线。锁死前若出现＞0.1mm的累积偏差，大概率是电子齿轮比配置错误或编码器分辨率未同步。
💡 小技巧：我们给客户标配的速捷诊断U盘里，预装了各品牌PLC常用诊断块（如欧姆龙NJ的_SYSMONITOR、汇川AM600的SYS_Diag），插上就能一键导出CPU负载、内存占用、通信中断次数——比翻日志快10倍。
2.3 常见锁死模式识别：读懂它的“发病规律”，比治一次更重要
烫金机锁死，不是随机事件，而是有“人格”的。我们按行为特征，归为三大典型模式——认准表现，秒判根因：
| 锁死模式 | 典型现象 | 日志/现象判据 | 速捷首查项 |
|---|---|---|---|
| 冷启动锁定 | 上电即报ERR，HMI黑屏或卡LOGO，伺服无反应，PLC RUN灯不亮 | Bootloader日志显示“Firmware CRC Fail”或“Config Load Timeout” | 主板Flash损坏 / 配置文件损坏 / 电源纹波超标 |
| 运行中突锁 | 正常生产中突然停机，HMI保留最后画面，伺服抱闸声清晰，急停灯未亮但“System Locked”弹窗 | 事件日志最后一行：“Safety Circuit Broken @ T=XX:XX:XX” 或 “Axis X Position Error > Limit” | 安全回路瞬断 / 编码器信号丢失 / 温度传感器跳变 |
| 多轴同步失锁 | 烫金头与收卷轴速度偏差增大，HMI报警“Sync Loss”，但单轴测试正常，重启后短暂恢复又复发 | 运动控制日志显示“Gear Ratio Mismatch”或“Following Error Accumulated > Threshold” | 电子齿轮比参数被误改 / 编码器分辨率设置不一致 / 机械传动磨损 |
🎯 真实案例彩蛋：
泉州某烟包厂烫金机每月15号必锁——查日志发现每次都是“ERR-921：Clock Sync Fail”。
最后发现：厂区NTP服务器每月15日凌晨自动同步，但PLC时钟芯片（DS3231）电池耗尽，时间跳变导致运动控制器判定“时间轴紊乱”，主动锁机保安全。
换电池，问题消失。
——有些故障，藏在日历里。
📌 速捷小结（人话版）：
应急响应不是比谁拧螺丝快，而是比谁读得懂沉默、听得清杂音、想得到意外。
断电前，先让机器“开口说话”；
换板前，先让逻辑“跑一遍仿真”；
报错时，先问它“这次和上次，哪里不一样？”
真正的效率，来自不盲动的判断力；真正的可靠，始于每一次闭环验证。
（下节预告：《预防性维护与系统可靠性提升策略》——教你怎么让烫金机“少生病、生小病、病了还能自己喊你”）
——晋江速捷自动化科技有限公司 · 成立于2017年12月，扎根泉州晋江，服务全国超10000+工业现场，包括比亚迪、中国烟草、恒安纸业等头部客户。我们修的不是设备，是产线持续运转的确定性。
大家好，这里是速捷工控——不是故障发生后才闪现的“工业超人”，而是早就在你设备后台悄悄装好监控、给PLC写好体检表、连维修工程师的咖啡杯都刻着“SOP第3步”的产线健康管家。
上一节我们刚陪您把烫金机从“锁死昏迷”状态抢救回来，心跳稳了、血压测了、脑电图也看了……
那么问题来了：
✅ 它这次醒了，下次还锁吗？
✅ 您花2小时抢修的那块伺服驱动器，三个月后会不会又在凌晨三点给您发“ERR-509：Overtemp Lock”？
✅ 为什么隔壁厂的同款烫金机三年没报过一次“系统锁死”，而您这台每月都要请人“掐人中”？
答案不在备件库里，而在——预防性维护的颗粒度里。
不是“定期换油”，而是“听懂油温变化的叹息”；
不是“半年保养”，而是“在故障发生前17分钟，系统已自动生成维修建议单”。
别担心，我们不讲大词儿，只说人话、干实事、留接口——下面这三招，是速捷在10000+现场踩坑、复盘、再优化出来的“烫金机抗锁体质养成计划”。
3.1 基于预测性维护的改进方案：给PLC装个“智能手环”，让它学会自检、自报、自调理
很多客户问：“你们能修锁死，能不能让它别锁？”
我们答：“能——但不是靠玄学祈祷，而是靠数据喂出来的‘预判力’。”
▶ 关键传感器数据趋势监控：不是看“当前值”，而是盯“变化率”
烫金机最怕的不是高温，是温度突变；不是压力不准，是压力漂移加速。
我们在泉州某烟包厂做的第一件事，不是换传感器，而是给原有4路热电偶（烫金头、压印辊、收卷轴、冷却水出口）加装边缘采集模块（速捷SC-EdgeBox），以200ms周期采样，并实时计算：
🔹 温度变化斜率（℃/s）＞0.8 → 触发“加热异常预警”（可能SSR击穿或温控PID失谐）；
🔹 压力传感器零点偏移量连续3次＞±1.2%FS → 标记“传感器老化待校准”，同步推送至维保日历；
🔹 冷却水流量脉动系数（标准差/均值）＞15% → 判定“泵腔气蚀或滤网堵塞”，比HMI显示“Flow Low”提前47分钟预警。
💡 效果？该厂烫金机系统锁死率下降82%，且76%的预警事件，在未影响生产前就被操作员自主处置——他们现在管这个叫：“机器自己打了个小喷嚏，我们顺手递了张纸巾。”
▶ PLC周期性健康自检机制设计：让控制器每天做一套“广播体操”
别笑，真有。我们给三菱Q系列、西门子S7-1500、汇川AM600等主流PLC，定制了一套轻量级自检FB（Function Block），每24小时自动运行一次，检查：
✅ CPU剩余内存是否＜15%（防程序溢出锁死）；
✅ 通信总线错误帧占比是否＞0.3%（预警干扰隐患）；
✅ 所有安全相关DB块CRC校验是否通过（防配置被误刷）；
✅ 关键定时器（如急停响应超时检测）是否仍按设定周期触发（防逻辑冻结）。
结果不上传云平台，就存在PLC本地DB里——维修工程师用PG/PC连上，打开速捷诊断工具，一键导出《昨日健康简报》PDF，连“哪一行梯形图执行超时了”都标红高亮。
📌 这不是炫技，是把“经验”固化成代码——让老师傅的直觉，变成新员工也能看懂的数字证据。
3.2 工程化防护升级：不靠运气扛干扰，靠设计堵漏洞
“这台机子老锁，是不是质量不行？”
我们常听到这句话。
但真相往往是：它不是质量差，是出厂时没被当成“常年泡在印刷车间的特种兵”来设计。
所以，速捷做的不是“修旧如旧”，而是“修旧如新+如智+如盾”。
▶ 增加冗余安全回路：不是多加一个继电器，而是构建“双脑决策”
原厂安全链路通常是单路径：急停→安全继电器→PLC输入→输出切断伺服使能。
一旦中间某个节点虚接（比如继电器触点氧化），PLC可能收不到信号，却仍以为“安全OK”，酿成事故。
我们的升级方案：
🔸 在安全继电器输出端并联一路独立信号，接入PLC另一组高速DI通道（如FX5U的X0/X1）；
🔸 PLC内编写“双通道一致性校验”逻辑：仅当两路信号同步为OFF时，才判定“急停有效”；若单路异常（如一路断、一路通），立即报“Safety Redundancy Mismatch”，并锁定运行——宁可误停，不可漏判。
✅ 已在恒安纸业3条烫金线落地，两年零安全回路误动作。
▶ 优化热管理算法：让烫金头“会喘气”，不硬扛
传统温控是“设定值→PID→加热”，遇到环境温度骤升（比如夏季午间车间达38℃），PID容易积分饱和，导致烫金头超调+反复振荡+最终触发热保护锁机。
我们重写了温控策略：
🔹 引入环境温度补偿因子（来自车间温湿度传感器）；
🔹 增加动态功率限制：当检测到连续5分钟加热功率＞85%额定值，自动降低目标温度0.5℃，并提示“建议清洁散热片”；
🔹 加入热惯性预测模块：根据当前升温速率反推“到达设定值还需时间”，提前关断SSR，避免过冲。
🔧 效果：某食品包装厂烫金头平均锁机频次从每月4.2次→0次，且烫金箔附着力稳定性提升12%（热波动小了，工艺窗口宽了）。
▶ 部署OTA固件热更新通道：让升级像手机App一样安静
“升级要停机8小时？那得排到下个月！”——这是我们听过最多的一句拒绝。
速捷的解法：
🔸 在HMI与PLC之间部署双分区固件存储架构（类似手机的A/B系统）；
🔸 新固件静默下载至备用分区，校验通过后，仅需一次重启（＜3秒），即可无缝切换；
🔸 支持版本回滚、升级日志追溯、失败自动还原——连操作员都不用知道，系统已经悄悄变得更聪明了。
📦 目前已支持西门子、汇川、信捷、威纶等12个品牌，客户说：“以前升级像动手术，现在像换耳机。”
3.3 人员能力建设：最好的防护，是让每个岗位都成为“第一道防线”
技术再先进，没人用=废铁；
SOP再完美，看不懂=墙纸。
所以速捷所有预防性方案，都锚定一个原则：让能力下沉，让工具说话，让知识可传承。
▶ 操作员锁机应急处置SOP培训：不是念PPT，是演情景剧
我们不教“什么是CAN总线”，而是带操作员走进真实产线：
🎬 场景1：“开机黑屏，急停灯亮但按钮已弹起” → 学习用万用表快速测安全回路通断（附带速捷定制“三色指示测试笔”，绿=通，黄=接触不良，红=断路）；
🎬 场景2：“HMI弹窗‘ERR-602：Axis Sync Lost’，但机器还在慢速转” → 训练其按步骤：①点HMI“诊断→同步偏差曲线”；②截图发企业微信“速捷快响群”；③按下“降速运行键”维持生产——3分钟内完成，不耽误订单。
📚 所有SOP图文版印在防水塑封卡上，挂在操作台侧边；视频版扫码即看，语速放慢、关键帧带字幕、操作手指有箭头标注。
▶ 维修工程师深度诊断工具链配置：告别“盲拆”，拥抱“靶向修”
给工程师配的不是一堆万用表，而是一套可离线、可仿真、可溯源的诊断中枢：
🔹 速捷诊断终端（SC-DiagPad）：加固平板+专用接口线缆（含CAN/RS485/Ethernet/IO模拟口），预装各品牌协议栈，插上就能读PLC原始寄存器、抓实时波形、比对历史快照；
🔹 离线仿真调试环境（SC-SimLab）：基于客户实际程序镜像生成虚拟PLC，支持“注入故障”（如模拟编码器断线、人为触发安全回路中断），让工程师在停产前就验证修复逻辑；
🔹 故障知识图谱（SC-KnowMap）：输入错误代码+现场现象，自动推送匹配案例（含客户名称脱敏）、根因树、维修步骤、更换件号、甚至该型号上次维修的工程师联系方式——知识不再随人走，而沉淀成组织资产。
🎯 真实反馈：福州某印刷集团维修组长说：“以前修一台锁死机平均6.2小时，现在带SC-DiagPad去，平均2.4小时。最爽的是——不用再打电话问厂家，图谱里全有。”
📌 速捷结语（不鸡汤，只干货）：
预防性维护，不是给设备“贴膏药”，而是帮它建立免疫系统+神经系统+记忆系统；
系统可靠性提升，不是追求“永不故障”，而是确保：
🔹 故障前，有人听见预警；
🔹 故障时，有人知道怎么软着陆；
🔹 故障后，有人能3分钟复盘根因。
而这一切，不需要您推倒重来——
✅ 我们可基于现有PLC/HMI/伺服型号，做最小侵入式升级；
✅ 所有方案均适配您正在用的品牌（西门子、三菱、汇川、信捷、威纶…您列的，我们都修过）；
✅ 每一次服务，都同步交付可执行文档、可复用工具、可传承知识。
毕竟，晋江速捷自动化科技有限公司，成立于2017年12月，扎根泉州晋江，服务全国超10000+工业现场，包括比亚迪、中国烟草、恒安纸业等头部客户——
我们修的不是设备，是产线持续运转的确定性；
我们卖的不是服务，是您少一次停产、多一份底气。
（下节预告：《典型锁死案例复盘与行业适配建议》——用真实战场故事，告诉您：为什么烟包厂怕ERR-817A，而食品厂更怵ERR-602？）
