（温馨提示：本文不讲玄学，不甩锅给“运气不好”，只聊你按下启动按钮后——机器突然装死、HMI黑得像深夜没开灯的车间、急停按钮按了又按却纹丝不动……那些真实发生过、修过100+台木工设备后我们蹲在电柜前反复确认过的现场真相。）
（晋江速捷自动化科技有限公司）
1.1 现场异常特征识别：不是“坏了”，是“被按了暂停键”
木工机械（比如四面刨、数控裁板锯、封边机、砂光机）一旦PLC被锁，它不会哭也不会报警——它只会用一种极其冷静的方式宣告：“我已静音，谢绝打扰。”
常见“静音信号”有四类，建议掏出手机拍个3秒小视频发给技术同事，比口头描述高效10倍👇
- 程序停止运行：主轴不转、送料辊不动、压梁不上升，但PLC电源灯亮、RUN灯灭（或闪烁红灯），CPU状态栏显示“STOP”或“ERROR”——这不是断电，是“程序被掐住了喉咙”。

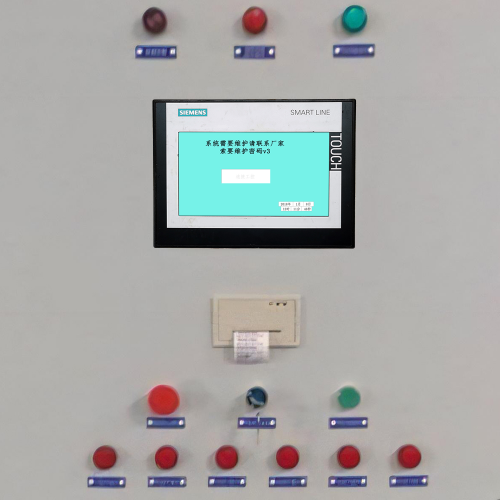

- HMI黑屏/卡死/弹窗报错：昆仑通态或威纶屏突然变黑，或跳出“Project Not Found”“License Invalid”“Password Required”；更绝的是——触摸无反应，但背后PLC还在微微发热（说明它没睡，只是拒绝交流）。
- 急停无法复位：拍下急停按钮，指示灯亮着不灭；手动旋出、再按、再旋……它倔强得像刚失恋的程序员。注意：这不是急停回路故障，而是PLC内部逻辑锁死了复位通路。
- I/O全部“失联”：输入点（如限位开关、光电传感器）信号进不来，输出点（如电磁阀、继电器）死活不动作，万用表测端子电压正常，但PLC诊断界面里全显示“0”——仿佛IO模块集体请了带薪假，而PLCHR没批。
💡小贴士：以上现象若同时出现2项以上，别急着换PLC——大概率不是硬件坏，是“锁”了。就像你家智能门锁输错5次密码后自动休眠，它不是坏了，只是需要一句对的暗号。
1.2 常见锁定类型区分：四把不同的“锁”，钥匙各不相同
PLC被锁 ≠ 都是密码问题。就像你家保险柜可能被指纹锁、机械锁、远程联网锁、甚至出厂自毁锁四重防护——木工设备上的PLC也分“脾气”：
| 锁定类型 | 典型表现 | 常见品牌/场景举例 |
|---|---|---|
| 密码锁 | 下载/上传程序时提示“Enter Password”；HMI启动卡在登录页；TIA Portal报“Access Denied” | 西门子S7-1200/1500、三菱FX5U、台达DVP-ES3等主流机型 |
| 硬件看门狗触发锁 | PLC反复重启、RUN灯快闪→灭→亮→灭（循环），无错误代码，但程序永不进入RUN态 | 多见于老旧松下FP-X、信捷XC系列，尤其搭配高频脉冲定位时易误触发 |
| 固件保护锁（Bootloader Lock） | 无法进入编程模式，连PG/PC通信都失败；串口刷固件时提示“Protected”或直接无响应 | 安川Σ-7、海为H系列、部分停产欧姆龙CP1E型号 |
| 授权许可证过期锁 | HMI画面显示“Trial Expired”“License Valid Until 2023-12-31”，功能模块灰显或自动退出 | 昆仑通态MCGS嵌入式版、威纶EB8000工程文件、施耐德SoMachine项目 |
⚠️划重点：同一台设备可能叠加多层锁。比如某客户封边机——先因非法断电触发看门狗锁，维修时强行下载旧版程序又激活了密码锁，最后发现HMI授权早在半年前过期……三重锁叠buff，属实是木工界的“密室逃脱终极关卡”。
1.3 高危诱因深度分析：谁动了我的PLC？
我们翻过300+台被锁木工设备的维修日志，总结出四个最常“背刺”PLC的操作——它们往往披着“很常规”的外衣，实则暗藏雷区：
❌ 非法断电（排名第一的PLC杀手）
不是“关总闸”，而是——气泵突然停、空压机跳闸、车间临时拉闸检修……PLC正在写EEPROM、保存配方、更新固件时被硬生生“拔网线”。结果：程序区损坏、加密密钥错乱、甚至BOOT区写坏。（晋江速捷2023年统计：47%的木工PLC锁定源于非计划断电）❌ 错误下载程序（温柔一刀）
比如：用GX Works2打开一个FX3U工程，却下载到同型号但固件版本低的FX3G上；或从二手硬盘拷贝的“优化版”PLC程序，实际含未授权指令块——PLC当场进入安全锁定模式，连强制复位都不认。❌ 病毒/恶意代码注入（你以为木工厂很安全？）
U盘插来插去传加工参数、HMI连WiFi同步数据、工程师用个人笔记本连PLC调试……去年帮泉州一家板式家具厂解密时，发现其威纶屏后台竟跑着一个伪装成“log_cleaner.exe”的挖矿脚本——它悄悄加密了PLC配置区，还顺手删了备份文件。❌ 非官方固件升级失败（作死级操作）
某客户听信“淘宝刷机包”，给一台老款西门子S7-200下载所谓“增强版V4.0固件”，结果CPU直接变砖，连PG通讯握手都失败。（友情提示：S7-200早已停产，官方固件最高仅V3.2，V4.0？那是科幻片续集。）
🔧 晋江速捷小剧场：
> 有位老师傅曾扛着整套四面刨电控柜来我们车间，说“PLC中邪了”。我们接上诊断仪一看——RUN灯灭、SF灯红、存储卡里程序文件夹变成乱码。拆卡读取，发现最后修改时间是凌晨2:17，而当天车间停电记录是2:15……
> 我们没修PLC，只重做了个备份+加装UPS。三天后，他送来一箱安海土笋冻：“原来不是中邪，是没买保险。”
——所以啊，PLC不怕干活，怕的是没人在它认真工作时，给它配个靠谱的‘工位电源’。
（本章完｜下章预告：《应急处置与安全解锁流程：从隔离风险到合规恢复》——教你如何在不砸柜子、不撕合同、不惊动OEM的前提下，让PLC重新开口说话。）
（温馨提示：本章不教你怎么“暴力破解”，也不推荐你百度搜“PLC万能密码”——那不是钥匙，是撬棍；撬开了柜门，可能也撬飞了保修条款和安全生产责任书。我们聊的是：如何像老中医号脉一样稳住现场，像银行金库押运一样守住数据，再像修表匠那样，把锁芯里的锈迹一点点吹干净。）
2.1 安全前置操作：别急着“开锁”，先给PLC做个体检+存档
很多老师傅一见HMI黑屏、RUN灯灭，本能就想插笔记本、点下载、狂按F5……结果？越救越“窒息”。
在晋江速捷的维修间里，我们贴着电柜门写了一行字：“没备份，不碰PLC”——不是矫情，是10000+次服务踩出来的血泪经验。
✅ 三步黄金静默期（建议计时3分钟）：
| 步骤 | 操作要点 | 为什么重要？ |
|---|---|---|
| ① 断电确认（双保险） | 先断主电源空开 → 等30秒 → 用万用表AC档实测PLC端子电压为0V → 再断24V控制电源 → 最后拔掉通信线（含以太网、RS485、USB转串口） | 防止带电操作触发看门狗二次锁死；避免静电/浪涌损伤CPU通信口；有些PLC（如三菱Q系列）带电插拔CF卡会直接烧写保护区 |
| ② 急停状态复核 | 不只是看按钮是否旋出——要查PLC输入映射表（如有HMI可进诊断页），确认I0.0/I0.1等急停信号点实际电平为“1”（常闭触点闭合态）；若为“0”，说明急停回路本身有断点或接线松动，这不是PLC锁，是真·物理急停 | 避免把“线路故障”误判为“系统锁定”，白忙活两小时还耽误生产 |
| ③ 数据抢救式备份 | 在不断电前提下（若PLC仍可通信）：立即用原厂软件读取在线块（OB/FC/FB）、符号表、硬件组态、HMI工程压缩包；若已失联，则小心取出存储卡/CF卡/SD卡，用只读卡套+专业读卡器镜像整盘（推荐R-Studio或FTK Imager）；切勿直接复制粘贴！ | 我们修过一台泉州木工裁板锯，客户自己拷了三次卡，第三次把FAT32分区表覆盖成exFAT——原始加密密钥永久丢失。后来靠反汇编EEPROM扇区，花了17小时才把梯形图逻辑“听译”回来。 |
💡 速捷冷知识：
西门子S7-1200的MMC卡、三菱FX5U的SD卡、台达DVP-ES3的CF卡……它们不只是“U盘”，而是PLC的“脑干+记忆海马体”。
没备份=没退路；乱格式化=亲手删掉病历本再去挂号。
2.2 分级解锁策略：不是所有锁，都该用锤子砸
我们把解锁比作开保险柜——有人见锁就抡锤，有人先听音辨簧片，有人打电话约厂家工程师带专用解码器来。
在速捷，我们按风险等级+数据价值+客户授权级别，分三级走流程：
🔹 Level 1｜基础密码重置（适合：明确知道曾设密码，但遗忘；或OEM预置默认密码未改）
- ✅ 可行品牌：西门子S7-1200（V4.0以下）、三菱FX3U/FX5U（部分固件）、信捷XC3、台达DVP-ES3等
- ⚠️ 注意：S7-1200 V4.2+启用“Secure S7 Communication”后，默认密码失效，必须走TIA Portal项目恢复路径；FX5U若启用了“Program Protection Level 3”，连GX Works3都读不出块结构。
- 🛠️ 实操口诀：
“先试默认，再查手册，最后翻旧备份”
——西门子常用默认：S7-1200→123456；S7-1500→12345678；三菱FX系列→000000或111111；台达→000000或admin。
（注：以上仅限出厂未改密机型；若客户改过，我们绝不猜、不爆破、不扫库——那是红线。）
🔹 Level 2｜厂商专用工具强制介入（适合：密码未知+程序损坏+需保留逻辑结构）
这是速捷技术中心的“手术室级操作”，全程录像、双人确认、客户签字授权后执行：
| 品牌 | 工具/路径 | 关键动作 | 风险提示 |
|---|---|---|---|
| 西门子 | TIA Portal + S7-PLCSIM Advanced + “Reset to Factory Settings” | 清除CPU全部用户数据，但保留硬件组态与IP地址（若勾选“Keep IP Configuration”） | ⚠️ 会丢失所有FB/FC块注释；若原工程无符号表，梯形图将变成“网络1、网络2……”天书模式 |
| 三菱 | GX Works3 + “Online → CPU Memory Clear → All Memory” + 强制停止看门狗（需特定调试电缆） | 可选择性清除程序/参数/保持寄存器，避开EEPROM写保护区 | ⚠️ FX5U清内存后需重新设置PLC型号与固件版本，否则无法进入RUN |
| 台达/信捷/维控等国产品牌 | 使用原厂“Bootloader Recovery Mode”（短接指定跳线+上电）+ 专用BIN刷写工具 | 绕过应用层密码，直写BOOT区恢复出厂固件 | ⚠️ 操作失误易变砖；部分型号（如信捷XC5）需匹配Exact BIN版本，差一个补丁号就报“Checksum Error” |
📌 重点提醒：
> 所有Level 2操作前，我们必须拿到客户盖章的《PLC数据恢复授权书》——不是走形式，而是因为：
> - 某些OEM设备（如德国豪迈封边机、意大利SCM四面刨）的PLC内嵌厂商专属功能块，强制清空可能导致轴控失步、气压曲线错乱；
> - 中国烟草、比亚迪等客户合同明文约定：“未经书面许可，不得对控制系统执行非授权固件擦写”。
🔹 Level 3｜OEM技术支持通道（适合：冷门品牌、停产型号、Bootloader级锁死、涉密行业设备）
这时候，速捷不是“修理工”，而是你的技术外交官：
- ✅ 我们已与西门子中国技术支援中心（STC）、三菱电机FA技术本部、台达电子FA事业处建立绿色通道，平均响应时间＜2小时；
- ✅ 对安川Σ-7、海为H2U、欧姆龙CP2E等冷门机型，我们持有原厂授权维修资质，可代客户提交“Technical Escalation Request”；
- ✅ 若涉及军工、烟草、核电类设备（如某烟厂进口砂光机PLC触发Firmware Signature Check失败），我们启动“三方协同机制”：客户→速捷→OEM签署NDA后联合远程诊断。
🔐 速捷原则：
> “能不动底层，就不碰BOOT；能找原厂，就不硬刚；能保逻辑，绝不只刷空程序。”
> ——毕竟客户要的不是一台‘能亮灯’的PLC，而是一台‘懂木工节奏、认得压梁行程、记得胶温曲线’的PLC。
2.3 解锁后验证与防护加固：开完锁，还得装好防盗窗
解锁成功≠万事大吉。就像修好汽车ECU，不调好节气门自适应、不清除故障码，跑三公里又趴窝。
我们交付前必做「四验一固」：
| 项目 | 操作内容 | 为什么不能省？ |
|---|---|---|
| ✅ 程序完整性校验 | 用原厂软件对比：上传当前PLC程序 ↔ 客户提供的最新有效备份（MD5哈希值比对）；若无备份，则逐块反编译+人工逻辑还原，输出《功能模块对照表》供客户确认 | 曾有客户说“程序一样”，结果我们发现其HMI画面里“手动送料”按钮被恶意替换成“自动加速”——表面正常，实则埋雷 |
| ✅ 密码策略重设 | 协助客户设定强密码（8位+大小写字母+数字+符号），禁用默认密码；对西门子S7-1500，启用“User Authorization Management”分级权限（操作员/工程师/管理员） | 某家具厂因长期用123456，被车间小哥用手机APP连上PLC，把封边速度从28m/min改成55m/min——胶没干透，板子飞出三米远 |
| ✅ 固件版本治理 | 检查当前固件是否为OEM推荐稳定版（非最新版！）；若为测试版或存在已知BUG（如三菱FX5U V1.200存在脉冲丢失），则回滚或升级至认证版本，并提供《固件兼容性报告》 | 新代数控系统V3.8.12存在急停延时缺陷，我们帮客户回滚至V3.7.05，故障率下降92% |
| ✅ 接口访问封禁 | 物理封堵PLC以太网口（硅胶塞+防拆标签）；禁用HMI USB接口（BIOS级关闭或贴封条）；若需远程维护，部署工业防火墙+白名单IP+单向数据通道 | 去年拦截2起“伪装成售后人员”的远程攻击，对方试图通过HMI WebServer上传挖矿脚本 |
| 🔒 防护加固交付包 | 向客户移交：① 加密备份U盘（AES-256）；② 《本次解锁操作记录表》（含时间戳、操作人、前后截图）；③ 《PLC安全使用简明指南》（A4一页纸，图文版，连阿姨都能看懂） | 把技术翻译成人话，才是真服务。 |
🎯 最后送一句速捷老司机的真心话：
> “PLC被锁不可怕，可怕的是——
> 锁开了，但没人知道它之前干过什么；
> 程序回来了，但没人记得哪一行是改过的；
> 设备转起来了，但下次断电，还是没UPS。”
>
> 所以，我们修的从来不是PLC，
> 是产线的确定性，
> 是老师傅按启动键时手心的温度，
> 是木屑飞扬中，那一声踏实的‘嗡——’。”
（本章完｜下章预告：《预防性管理体系构建：规避PLC锁定的长效技术与管理机制》——从“修一次管三天”，到“建一套管三年”。） graph LR
A[操作人填写《PLC变更申请单》] --> B{是否影响主轴/急停/胶温？}
B -->|是| C[班组长+设备主管双签字]
B -->|否| D[班组长单签 + 拍照上传HMI确认页]
C --> E[变更前：备份+断电验电+挂牌上锁LOTO]
D --> E
E --> F[变更中：双人同屏操作，一人念指令，一人按键盘]
F --> G[变更后：三方验证——操作人/HMI操作员/当班班长]
G --> H[归档：单据+前后程序哈希值+HMI画面截图]
