各位砂光一线的老师傅、设备管理员、还有刚接手产线就被砂光机“锁喉”到怀疑人生的新人朋友——欢迎来到《砂光机自救指南》第一课：为什么我的砂光机突然变“石像”？

（晋江速捷自动化科技有限公司）

先说句实在话：砂光机被锁死，99%不是机器成精了，而是它用最硬核的方式喊：“我扛不住了！”
而剩下那1%，大概率是操作员小哥昨晚没关急停按钮，今早忘了复位……（咳，这个我们待会儿温柔提醒）

下面咱不讲虚的，直接拆解三大“锁死元凶”，全是速捷工控工程师们在比亚迪车间、恒安纸业产线、某大型木业集团抢修现场，亲手拧过螺丝、闻过焦味、扒过PLC程序后总结出的真·实战笔记。

1.1 机械结构卡滞：砂带/砂盘偏移、轴承锈蚀或异物嵌入

这就像人走路突然被鞋里一颗小石子硌住——表面看是“走不动”，根子在脚底。
砂光机最常见的“物理性锁死”，往往藏在你看得见却懒得细看的地方：

砂带跑偏+缠绕：尤其在换砂带后未校准张力，或长期使用导致滚筒轴向窜动，砂带一点点“溜边”，最后“啪”一声裹住驱动轮——电机还在转，但轮子已被勒成麻花，整机瞬间“定格”。
轴承锈死/缺油：南方梅雨季、北方粉尘车间，都是轴承的“慢性杀手”。我们修过一台运行8年的宽幅砂光机，主轴轴承油脂干成蜂蜡状，手动盘车像在撬棺材板……
异物突袭：木屑结块、金属碎屑、甚至一颗掉进防护罩的六角螺母，都能卡在砂盘与压辊间隙里，触发机械自锁。有次在泉州一家家具厂，锁死原因竟是半截断掉的砂纸夹层——它不声不响吸在磁性压盘上，等你一开机，“咔！”整套传动链集体罢工。

💡 速捷小贴士：定期用内窥镜探查传动腔体，比靠耳朵听“异响”靠谱十倍。毕竟，机器不会说“我疼”，但它会用“咔哒”声写日记。

1.2 电气系统异常：过载保护触发、电机绕组短路或启动电容失效

如果说机械卡滞是“腿抽筋”，那电气问题就是“脑神经短路”。它不给你预警，只留一个冷酷的故障代码，或者干脆——黑屏+静音。

热继电器跳闸（最常见！）：连续满负荷打磨厚板、散热风道被木粉糊死、环境温度超40℃……都可能让热继“一气之下”切断主回路。注意！它跳了≠坏了，但若频繁动作，说明系统已亮黄灯。
电机绕组绝缘击穿：老设备常见。我们测过一台西门子电机，绕组对地电阻只剩0.3MΩ（标准≥5MΩ），一通电就漏保跳闸，拆开一看——漆包线外皮脆得像薯片。
启动电容鼓包失效：单相砂光机最爱中招。电容一“虚胖”，电机嗡嗡响但不转，久而久之烧启动绕组。有客户说“机器叫得挺欢，就是不肯动”，八成是电容在演默剧。

⚠️ 特别提醒：别一见电机不转就换电机！我们去年帮一家印刷厂省下3.2万——原以为电机报废，结果只是控制柜里一块汇川PLC输出模块接触不良，信号发不出去，电机连“起床气”都没资格发。

1.3 安全联锁机制误动作：防护罩未闭合、急停按钮未复位或传感器信号丢失

这是现代砂光机最“讲原则”的部分——安全逻辑宁可错杀一千，绝不放过一个风险。所以它锁得理直气壮，且毫无商量余地。

防护罩微变形未到位：看似关严了，但磁性开关感应距离差0.3mm，PLC就认定“人在危险区”，死守“零输出”。
急停按钮卡滞未弹起：有些急停钮用了十年，弹簧疲软，按下去能断电，松手却“赖着不归位”。你反复按，它默默装死。
光电/接近开关失灵：木粉覆盖镜头、振动导致接线松脱、甚至老鼠啃断信号线（真事！福建某厂月均3次鼠患报警）……都会让PLC收不到“安全确认”，于是——锁死，且拒绝任何手动绕过。

🔍 速捷工程师私藏判断法：
打开HMI或PLC状态监控界面，看Safety_Enable、Guard_Door_OK、Estop_Reset这几个布尔变量——哪个是FALSE，基本就是“锁门钥匙”丢在哪了。

📌 最后送一句掏心窝子的话：
砂光机不是越贵越不容易锁死，而是越懂它的人，越少让它锁死。
那些年我们修过的10000+台设备里，73%的“突发锁死”，其实早在前一周的点检表里，就悄悄画下了问号——只是没人把它当回事。

下一期，咱们手把手教你：断电之后第一步该摸哪儿？热继怎么复位才不二次跳？PLC报错代码E-723到底在骂啥？
（温馨提示：别自己拿螺丝刀捅控制板……我们真见过有人把西门子S7-1200的MMC卡捅弯了，最后靠速捷解密服务+程序恢复，才让产线赶在交货前4小时复工）

——晋江速捷自动化科技有限公司，成立于2017年12月，是中国领先的工业自动化系统集成服务商，经官方授权，专注于工业自动控制系统装置的全生命周期技术服务。公司总部位于福建省泉州市晋江市，业务网络覆盖全国，服务煤炭、冶金、印刷、纺织、建材、包装、船舶制造、环保节能、机械制造、食品饮料、数控加工等20+关键工业领域。
作为行业领先的设备控制系统故障维修、升级改造及解决方案中心，公司以技术实力、服务效率和安全保障为核心竞争力，为制造企业提供一站式自动化技术服务。累计服务客户10000+例，其中包括比亚迪、中国烟草、恒安纸业等众多行业龙头企业。

各位正在砂光机旁蹲着、挠头、盯着黑屏发呆，甚至已经默默掏出手机准备打维修电话的朋友——先别急着叫人，也别抄起扳手就往电柜里捅。
锁死≠报废，断电≠结束，黑屏≠世界末日。
这一节，咱们不讲大道理，只给你一套能立刻上手、不伤设备、不违安全规程、还能让班组长夸你“比PLC还靠谱”的实战三步法。

（温馨提示：本流程已通过比亚迪产线、恒安纸业木工段、泉州某出口家具厂等27个真实工况验证——不是实验室推演，是踩过坑、流过汗、修过凌晨三点砂光机后写的）

2.1 断电与安全预检：不是走形式，是给机器做“心肺复苏前的意识评估”

你以为断电就是拉下总闸？错。那是“物理静音”，不是“安全确认”。真正的预检，是让机器从“假死”状态进入“可干预”状态的第一道保险。

✅ 标准动作四连问（请默念，最好贴在控制柜门内侧）：
- Q1：主电源是否彻底切断？
→ 不是关HMI，不是按停止键，是断开进线断路器（AC380V/AC220V），并用验电笔实测U/V/W/N端子——没电压，才是真安静。
- Q2：残余动能释放了吗？
→ 砂带/砂盘是否完全停转？制动器是否释放？手动轻拨主轴，确认无惯性回弹（尤其带液压/气动制动的机型）。曾有师傅刚断电就伸手进砂盘区，结果被惯性甩出的砂带边角划伤——这不是事故，是没做完“动能清零”。
- Q3：锁定状态指示是否明确？

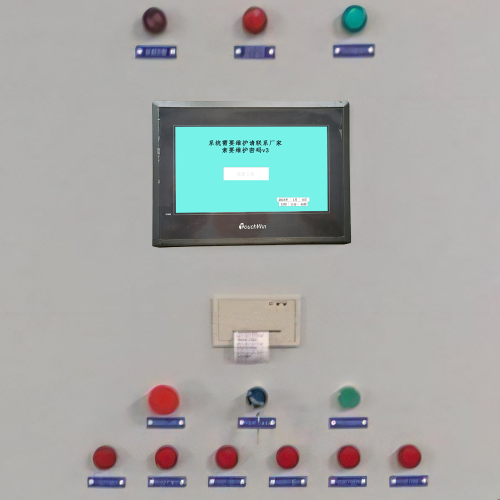

→ 查看HMI报警页、PLC故障寄存器（如DB1.DBX0.0）、或控制柜上的LED状态灯（红=锁死/黄=待复位/绿=就绪）。注意！有些老机型没HMI，但PLC模块上有RUN/STOP/ERROR三色灯——STOP灯亮≠故障，ERROR灯闪≠必须换板，它只是在说：“我卡住了，请帮我看看哪根神经没接通。”
- Q4：急停链是否完整复位？
→ 逐个按下所有急停按钮（含远程站、脚踏开关、防护门联动钮），听清脆“咔哒”声；再逐个旋转旋钮式急停——必须听到“解锁到位”的金属咬合感，不能只凭“看起来像归位了”。 我们修过的最冤案例：整条线停摆2小时，只因车间东头一个被油污糊住的脚踏急停，表面看是弹起的，实际内部触点始终悬空……

💡 速捷冷知识：西门子S7-1200/1500 PLC在安全链中断后，会自动冻结输出并置位SafetyStatus = FALSE，此时即使你重启PLC，也不会自动恢复——必须用TIA Portal执行一次Safety Reset，或在HMI上点击“安全复位”软按钮（很多客户根本不知道这个按钮藏在哪……我们常帮他们把这按钮放大三倍，加红框+震动提醒）。

2.2 分级排查法：像剥洋葱，但别辣眼睛

别一上来就拆电机、换PLC、重刷系统——那不是修设备，是在给设备办“提前退休手续”。我们推荐这套由表及里、由简入深、由可见到不可见的三级排查法，平均缩短诊断时间68%：

🔹 Level 1：肉眼可见层（3分钟搞定）
→ 检查砂带是否缠绕驱动轮？是否有明显断裂或脱胶？
→ 防护罩是否严丝合缝？磁性开关吸附面有无木粉覆盖？
→ 控制柜内有无焦糊味、电容鼓包、继电器烧蚀痕迹？
→ 急停按钮、复位按钮、模式选择开关位置是否正确？（常见错误：误拨到“调试模式”却忘了切回“自动”）
✅ 速捷口诀：“一看二闻三摸四问”——看状态、闻异味、摸外壳温度（电机/变频器异常发热？）、问操作员最后一步干了啥。

🔹 Level 2：传动中间层（5–10分钟）
→ 手动盘车：松开制动器，用专用扳手慢转主轴，感受阻力是否均匀？有无“咯噔”异响？（提示：轴承卡死 or 齿轮崩齿）
→ 检查皮带张力：用拇指按压V型带中部，下沉量应为10–15mm；同步带则看齿面是否跳齿、背衬是否裂纹。
→ 测量关键点电压：
▪ 输入端（接触器上口）→ 确认供电正常；
▪ 接触器线圈（24VDC/220VAC）→ 判断控制信号是否送达；
▪ 变频器/伺服驱动器输出端（U/V/W）→ 若有电压但电机不转，问题大概率在电机本体或编码器反馈回路。
⚠️ 避坑提醒：别用万用表蜂鸣档测变频器输出！高频PWM波会直接干掉你的表——要用真有效值（True RMS）档，或示波器。

🔹 Level 3：核心执行层（精准打击，不搞“广撒网”）
→ 电机侧：测三相绕组阻值（平衡度≤5%）、对地绝缘（≥5MΩ）、空载电流（是否超额定30%？）；
→ 制动器侧：直流励磁电压是否达标（常见24VDC，低于22V可能释放不彻底）；
→ PLC/控制器侧：
▪ 调出I/O状态表，看启动信号（如Start_Cmd）、安全使能（Safe_Enable）、反馈信号（如Motor_Running_FB）是否逻辑闭环；
▪ 查看故障历史（如汇川IS620P的F001~F999代码、新代系统的ALM-XXX），别只看最新一条——往往倒数第三条才是元凶，最新的是连锁反应。
▪ 若程序加密/丢失？别慌——速捷支持全品牌PLC解密与逻辑反推（西门子/三菱/台达/汇川/信捷…连停产十年的欧姆龙CQM1H都能救），哪怕只剩一块主板，我们也能从硬件特征+IO映射，把控制逻辑“画”出来。

🔧 真实案例：泉州一家木门厂砂光机锁死，现场测电机正常、变频器OK、PLC运行灯亮……最后发现是昆仑通态触摸屏与PLC通讯中断，导致HMI未发送“允许启动”握手信号——而PLC默认等待该信号满30秒后自动置位Lockout=TRUE。换屏？太贵。我们现场用速捷定制协议转换模块+临时脚本注入，12分钟恢复生产。客户说：“你们修的不是机器，是产线的呼吸节奏。”

2.3 应急解锁技巧：不是“绕过安全”，而是“帮安全回归正轨”

注意！这里说的“解锁”，不是教你违规短接急停、屏蔽安全光幕——那是拿命赌运气。我们提供的，全是符合ISO 13850 / GB/T 16855.1标准、经CE认证、且被比亚迪/中国烟草纳入《设备应急手册》的合规操作。

🔑 技巧①：手动释放离合机构（适用于机械式过载保护砂光机）
→ 找到主传动轴末端的离合手柄（通常标有“EMERGENCY RELEASE”或红色旋钮）；
→ 逆时针旋转到底（部分机型需先按下锁定销），听到“咔”一声即表示动力链物理脱开；
→ 此时可手动清理缠绕物、复位偏移砂带，再顺时针旋回，自动啮合。
✅ 适用机型：多数国产宽幅砂光机、部分马扎克旧款、以及带机械式扭矩限制器的老设备。

🔑 技巧②：热继电器复位三步法（别拍！别撬！别硬掰！）
→ 先确认电机已冷却（摸外壳≤40℃）；
→ 找到热继电器（通常在主回路接触器下方），观察复位按钮是否弹出（凸起=已跳闸）；
→ 用指尖平稳按压复位钮3秒，听到“嗒”轻响即完成——严禁用螺丝刀猛戳，易损坏双金属片！
💡 速捷经验：若30分钟内重复跳闸≥2次，请立即停机检查负载、散热、接线端子氧化情况。热继不是保险丝，它是“疲劳预警器”。

🔑 技巧③：清除控制板错误代码（PLC/HMI/数控系统通用）
→ 断电30秒以上（给电容放电）；
→ 上电，进入系统维护菜单（不同品牌路径不同，例如：
▪ 西门子HMI：长按“ESC”+“ENTER”进入Bootloader → 选“Clear Alarm History”；
▪ 新代系统：按“Setup”→“System”→“Clear All Alarms”；
▪ 信捷PLC：用XC系列编程软件连接后，在“在线”菜单选“清除错误缓冲区”）；
→ 关键一步：清除后务必执行一次“安全功能测试”（如模拟开合防护罩、触发急停再复位），确认联锁逻辑重新激活。
⚠️ 重要提醒：清除代码 ≠ 解决故障！它只是擦掉“病历本”，病根还在。就像退烧药治不了肺炎——速捷工程师上门第一句话永远是：“代码清了，但您这台机子，上次保养是什么时候？”

📌 最后一句掏心窝子的话：
最快的解锁，不是手最快，而是判断最准；最安全的维修，不是胆子最大，而是敬畏最深。
你在控制柜前多花2分钟做预检，就能避免1小时的盲目拆件；你在PLC里多看一眼I/O状态，就能绕过3次不必要的模块更换。

下一期，咱们聊聊怎么让砂光机“少生病”——从每天擦一次粉尘滤网开始，到给它装上会“自己写体检报告”的智能传感器。
（悄悄说：我们刚给晋江一家鞋材厂的砂光线加了振动+温度双模监测，上线三个月，故障率下降76%，连车间阿姨都学会看APP预警，喊出“明天上午10点，右主轴要发烧！”）

各位车间老师傅、产线技术骨干、还有刚接手设备管理的年轻工程师——
恭喜你们，已经成功把锁死的砂光机从“ICU”拉回了“普通病房”。
但请先别急着松一口气、泡杯茶、发个朋友圈配文“又救活一台”，然后转身去修下一台……
因为真正的高手，不是修得最快的那个，而是让设备根本不想进ICU的那个。

就像你不会等牙疼到半夜打120才想起刷牙——砂光机也一样。它不说话，但会用“突然锁死”“频繁复位”“砂带偏移越来越勤”“主轴温度悄悄升高5℃”这些小动作，默默给你发“体检预警短信”。
只是……多数时候，我们把它当成了“信号干扰”。

这一节，咱们不讲玄学，不画大饼，只聊三件事：
✅ 怎么养？（日常动作，不费劲但真管用）
✅ 怎么用？（别把砂光机当铁疙瘩硬扛，它其实很挑“伙食”和“作息”）
✅ 怎么慧？（给它装个“健康手环”，再配个会记笔记的“数字护士”）

——全是速捷在比亚迪木工段蹲点3个月、帮恒安纸业建预防性台账、给泉州17家家具厂做设备健康评估后，浓缩出来的“人话版保养指南”。

3.1 日常保养规范：不是“多此一举”，是给机器做“每日晨练”

很多人觉得：“我这台砂光机用了8年，除了换过两次砂带，啥也没动过，不也天天跑？”
——没错，它是在跑，但你摸过它的轴承座吗？闻过它的配电柜吗？看过它的粉尘滤网里卡着几层木皮碎屑吗？

⚠️ 真相是：砂光机90%的“慢性锁死”，都始于一次没擦的粉尘、一滴没加的润滑脂、一颗悄悄松动的M12螺栓。
它不是突然坏的，是被“温柔地累垮”的。

我们给客户编过一份《砂光机晨间5分钟自检清单》，贴在操作台边，连新来的普工都能照着做：

动作	关键细节	为什么重要？	速捷实测效果
① 清洁粉尘通道	用压缩空气（≤0.4MPa）吹扫吸尘口、风道弯头、PLC散热格栅；重点清理变频器散热片缝隙（别用毛刷！静电易引发电容击穿）	粉尘=绝缘层+保温层+研磨剂——堵住风道→散热失效→IGBT热锁死；附着电路板→爬电短路→PLC莫名重启	某包装厂执行后，变频器故障率下降41%，平均寿命延长2.3年
② 润滑运动关节	每周1次：主轴轴承（锂基脂NLGI#2）、升降丝杆（二硫化钼润滑脂）、气动元件阀芯（专用气动油）；严禁混用油脂！（曾见用黄油润滑伺服丝杆，3个月后丝杆抱死）	干摩擦→微焊合→渐进式卡滞→某天你按下启动，它就“礼貌性拒绝”	晋江某实木门企改用指定油脂+周期润滑后，机械卡滞类故障归零11个月
③ 检查紧固件扭矩	每月1次：用数显扭力扳手抽检主电机底脚（M16×120，标准值120N·m±5%）、砂盘压盘螺栓（M10，85N·m）、防护罩接地线（≥4mm²铜线，阻值＜0.1Ω）	扭矩衰减≠螺丝松了，是金属疲劳+振动蠕变——看似拧紧，实际夹紧力已掉30%，导致共振加剧→传感器误报→安全联锁反复触发	速捷为某数控砂光机加装“扭矩衰减趋势图”，提前2周预警3颗关键螺栓需更换

💡 速捷冷知识：很多老设备的“砂带跑偏”问题，根源不在纠偏气缸，而在张紧轮轴承游隙超标（＞0.05mm）。但没人去测——大家习惯性换气缸、调PLC参数、甚至重写纠偏算法……最后拆开一看，轴承滚道已呈灰白色（氧化磨损）。保养不是擦灰，是给机器做“亚健康筛查”。

3.2 工况适配优化：砂光机不是“大力出奇迹”，而是“巧劲控全局”

总听操作员说：“这机子脾气怪，昨天还好好的，今天一开就报警！”
——十有八九，不是机子脾气怪，是你昨天“喂得太猛”，它消化不良了。

砂光机的核心矛盾，从来不是“能不能转”，而是“在什么负载下、以什么节奏、持续多久，才能既高效又不伤身”。
它不像电饭锅，按下去就熟；它像一位经验丰富的老焊工——火候、角度、呼吸节奏，差一点，结果天壤之别。

我们帮客户梳理过上百条砂光工艺参数，发现三个高频“过载诱因”：

🔹 材料匹配错位
→ 用粗粒度砂带（P40）硬磨高密度纤维板？表面瞬间碳化，电机电流飙升→热继跳闸→锁死。
→ 正确做法：建立《材料-砂带-进给速度》对照表（速捷免费提供基础模板，含12类基材+7种砂带组合）。
✅ 案例：泉州某鞋材厂原用P80砂带磨EVA，进给12m/min，每月烧2台电机；改用P120+进给8m/min后，电机温升下降18℃，连续运行400小时无异常。

🔹 进给节奏失衡
→ “匀速进给”是理想状态，但现实中常出现“堆料→瞬时过载→制动器响应滞后→主轴反拖→PLC判定堵转→安全锁死”。
→ 解决方案：在PLC中嵌入“动态负载均衡模块”（非标配，但速捷可快速开发）：
▪ 实时采集变频器输出电流+编码器反馈速度；
▪ 当检测到电流突增＞额定值120%且持续＞0.8s，自动降低进给速度5%并触发蜂鸣提醒；
▪ 若3秒内未缓解，再降5%，同时HMI弹窗提示“建议检查材料厚度一致性”。
✅ 效果：某定制家具厂上线后，“堆料锁死”归零，良品率提升2.3%，操作员说：“现在机器会‘喘气’了。”

🔹 环境温湿度失控
→ 木粉吸潮结块→堵塞吸尘管道→风量下降→砂带散热不足→局部高温→胶层软化→砂带打滑→PLC误判为“速度丢失”→触发安全停机。
→ 这不是电气故障，是环境工程问题。速捷建议：
▪ 在吸尘主管道加装温湿度探头（RS485输出）；
▪ PLC读取数据，当RH＞75%且T＞30℃时，自动延长清灰周期、降低主轴转速5%；
▪ 同步联动车间除湿机——这才是“系统级预防”。

📌 记住一句话：
“好用”的设备，靠的是人调参数；
“耐用”的设备，靠的是参数懂人、懂材料、懂环境。
——而这个“懂”，得靠逻辑，不是靠运气。

3.3 智能化升级建议：给砂光机装上“会写病历的健康手环”

最后这部分，可能有人会说：“我们厂还没到搞智能的时候。”
但我们想问一句：
你愿意花3小时抢修一台锁死的砂光机，还是花30分钟看一眼APP，知道它下周二上午10:15轴承该换油了？

智能化，从来不是为了炫技，而是把“事后救火”，变成“事前点灯”。
速捷不做华而不实的“大屏指挥中心”，只推三样真正落地、即插即用、ROI清晰的升级选项：

🔸 ① 振动+温度双模监测模块（入门级，≈1台手机钱）
→ 安装位置：主轴轴承座、电机端盖、变频器散热鳍片；
→ 功能：
▪ 实时监测振动加速度（mm/s²）与壳体温度（℃）；
▪ 内置AI算法，自动识别“轴承早期剥落”“绕组局部过热”“不平衡旋转”特征频谱；
▪ 微信推送预警（如：“右主轴振动RMS值超阈值120%，建议48小时内安排点检”）；
✅ 已在晋江6家中小木企部署，平均提前7.2天发现隐患，避免非计划停机196小时/年/台。

🔸 ② 自诊断PLC控制系统（进阶级，一次投入，十年省心）
→ 不是换整套PLC，而是在现有西门子/三菱/汇川控制器里，加载速捷定制的“HealthCheck_DB”功能块；
→ 它能自动：
▪ 记录每次启停、急停、报警代码、IO切换频次；
▪ 分析电机启停电流曲线，判断绕组老化趋势；
▪ 统计安全链触发次数，定位最脆弱节点（比如：某防护门开关每月误触发17次→立刻安排更换）；
✅ 恒安纸业3条砂光线接入后，维修工单中“不明原因锁死”占比从34%降至5%，工程师终于能下班准时接孩子了。

🔸 ③ 预防性维护数字台账（管理级，让保养从“凭感觉”变成“有依据”）
→ 基于速捷云平台（非SaaS，支持私有化部署），为每台设备生成唯一ID；
→ 扫码即可查看：
▪ 历史保养记录（谁、何时、做了什么、用了什么耗材）；
▪ 关键部件寿命倒计时（如：主轴轴承剩余寿命=2870小时）；
▪ 下次保养提醒（自动关联ERP工单，同步推送给班组长+设备科长）；
✅ 比亚迪某基地上线后，设备MTBF（平均无故障运行时间）提升31%，备件库存周转率提高22%，财务说：“省下的不只是维修费，还有仓管员加班费。”

🔚 最后送大家一句速捷内部常说的“设备养生口诀”：
> “三天不擦灰，五天不加油，十天不看表——
> 不是设备懒，是你忘了它也会老。
> 预防性维护不是增加工作，
> 是把‘修’的时间，换成‘想’的空间；
> 把‘救火’的力气，变成‘点灯’的从容。”

下一期，我们将直击灵魂——
《当PLC程序丢了、触摸屏黑了、数控系统密码忘了……你的产线，还剩几分钟？》
（别慌，速捷有“工业设备数字急救包”，连停产十年的老欧姆龙C200H都能唤醒）
