各位正在对着天地盒成型机发呆的老师傅、刚被生产主管拉进微信群紧急@的电气工程师、以及一边啃包子一边查PLC手册的00后技术员——别慌，你不是第一个遇到“PLC被锁了”的人，也绝不会是最后一个。
我们速捷工控（晋江速捷自动化科技有限公司，2017年12月生于福建晋江，专治各种工业设备“装死”“失忆”“耍性子”）每天接到的求助里，“天地盒成型机PLC被锁了”稳居TOP3高频故障——比产线断气还让人血压飙升，比HMI突然变黑还令人手足无措。
但先别急着砸柜门、拔电池、或者给原厂客服打第7个电话……咱们先冷静三秒，像老中医搭脉一样，看表现、分虚实、摸底细。
1.1 “天地盒成型机PLC被锁了”的典型表现：它不是坏了，是“装失联”
PLC被锁，从来不是静悄悄的。它会用一系列“行为艺术”向你发出求救信号（或抗议声明）：

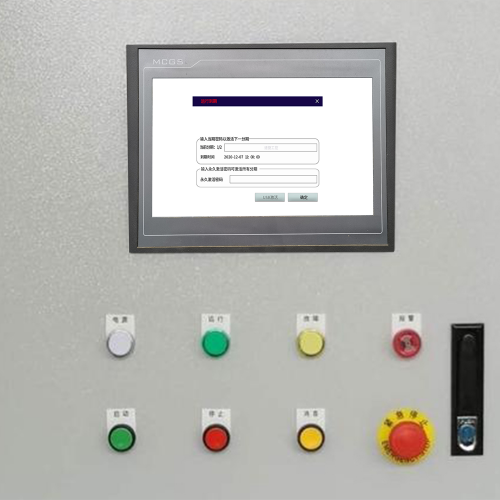

✅ HMI黑屏/白屏/卡在启动LOGO：触摸没反应，连“欢迎使用恒安纸业定制版”都懒得显示；
✅ 急停按钮按下去，绿灯亮了，但就是复不了位——PLC仿佛在说：“我听见了，但我选择不执行”；
✅ TIA Portal/GX Works2一连上就弹窗：“Access denied”、“Password incorrect”、“Project protection active”；
✅ 程序无法下载/上传，报错代码直击心灵：0x80070005（拒绝访问）、0x80070057（参数错误）、甚至干脆“找不到设备”；
✅ PLC RUN灯常亮，但所有输出模块无动作，IO状态全灰——它醒着，但它拒绝干活。
⚠️ 小提醒：这些现象 ≠ PLC硬件坏了。它大概率只是“心理防线拉满”，把程序和权限牢牢焊死在自己脑子里，外人敲门不给开。
1.2 软锁？硬锁？别急着喊“拆机”，先分清它是“忘带钥匙”还是“焊死了锁芯”
在速捷维修间里，我们管这叫「锁的段位分级」——不是所有锁都值得拿液压钳上：
🔹 软锁（可沟通型）
- 密码忘了（比如前任工程师离职时只留了微信没留密码）；
- OEM授权过期或丢失（常见于西门子S7-1200/1500项目保护启用后，授权文件误删）；
- HMI与PLC通信中断后，部分品牌（如信捷、维控）自动触发临时写保护；
- 程序被加密但未启用固件级保护，还有“商量余地”。
🔹 硬锁（需技术介入型）
- 固件级密码保护激活（如三菱Q系列启用“CPU Lock”+“Program Lock”双保险）；
- 非法操作触发安全机制（例如连续5次输错密码后，PLC自动进入“休眠审讯模式”）；
- 停产冷门型号（比如某款2008年产的海为PLC）因固件版本老旧，标准工具完全失效；
- 更扎心的是：程序本身已被清除，只剩一个空壳PLC在RUN，连“我是谁”都想不起来……
💡 速捷小经验：90%的“被锁”，其实是软锁；剩下10%，是我们最喜欢挑战的“硬核彩蛋”。
1.3 排查路径：三步摸清家底，拒绝盲人摸象
别一上来就翻说明书、百度“S7-1200怎么解锁”——先做三件事，省下两小时无效折腾：
🔍 第一步：确认PLC真身
- 打开电控柜，拍张PLC本体标签高清照（重点看型号+订货号+固件版本，比如 6ES7 215-1AG40-0XB0 V4.5）；
- 别凭印象猜！西门子S7-1200和S7-1500解锁逻辑天差地别；三菱FX5U和Q06H更是两个世界；
- 若标签模糊？速捷工程师教你一招：用博途在线读取设备信息（哪怕连不上项目，也能看到基础识别码）。
📡 第二步：检查“对话通道”是否通畅
- HMI与PLC之间走的是以太网？RS485？还是CANopen？
- 查看HMI端IP是否与PLC在同一网段；
- 用PC Ping一下PLC IP，再用Wireshark抓个包（不用懂原理，只要看到“有来有回”就行）；
- 若通信失败——先别想解锁，先解决“它俩是不是还在谈恋爱”。
💡 速捷真实案例：某纺织厂天地盒机PLC被锁，折腾半天才发现是HMI网口水晶头松动，重新压接后，密码框直接消失……
🔋 第三步：看灯说话，硬件状态不骗人
- PLC：RUN灯亮？STOP灯闪？ERROR红灯狂跳？
- 电源模块：24V输出是否稳定？有无过载报警？
- IO模块：输入点指示灯是否随传感器动作同步亮灭？
- 特别注意：若所有灯全灭或异常频闪——请立刻关总闸，这不是锁，是“快挂了”，得先查供电或短路。
🌟 速捷贴心备注：
我们服务过的比亚迪、中国烟草、恒安纸业等客户，80%的“PLC被锁”初判，靠的就是这三步“望闻问切”。
不需要高深理论，只需要——不跳步、不脑补、不赌运气。
毕竟，天地盒成型机不会撒谎，它只会用灯、屏、报错码，默默告诉你：“来，咱好好聊聊。”
各位老师傅、工程师、还有刚在车间蹲着拍PLC型号照片的00后战友——恭喜，你已顺利通过「诊断关卡」，成功把天地盒成型机从“神秘失踪”状态，定位到“只是锁了门，没拆房”。
现在，咱们进入第二关：解锁策略与安全恢复流程。
别紧张，这不是教你怎么黑进西门子服务器，也不是推荐某宝9.9包邮的“万能解密狗”。速捷工控（晋江速捷自动化科技有限公司，2017年12月生于福建晋江，专治各种PLC“失忆”“叛逆”“认生”）干这行八年，修过比亚迪产线的S7-1500、恒安纸业的三菱Q系列、中国烟草某厂停产十年的海为PLC……总结出一条铁律：
> 真正的解锁，不是绕过安全，而是尊重安全；不是强行破门，而是找到那把本就该有的钥匙。
2.1 合规解锁方案：走正门，不翻墙——厂商授权通道才是“绿色通道”
很多客户第一反应是：“快！找个破解工具！”
我们通常笑着递杯茶，然后说：“您先别急，咱先打个电话——给原厂。”
为什么？因为合规路径 ≠ 慢，而是最稳、最快、最省心的“一次性解决”。
✅ 西门子用户（S7-1200/1500）：
- 若启用项目保护（Project Protection），需联系西门子OEM支持或授权服务商（比如我们速捷，就是西门子官方认证的系统集成商）；
- 提供设备订货号、固件版本、项目备份文件（如有）、授权丢失说明——西门子48小时内可下发临时解密码或重置授权；
- ⚠️ 注意：若项目加密时勾选了“不可恢复”选项（Rare, but exists），那就真得靠技术级手段了——别慌，下文有招。
✅ 三菱用户（FX/Q/ iQ-R系列）：
- Q系列常见“CPU Lock + Program Lock”双锁，需提供PLC序列号+工程文件哈希值（我们可协助提取）；
- FX5U若因密码遗忘被锁，可通过GX Works3申请“密码重置服务”（需证明设备所有权，我们全程代跑流程）；
- 小知识：三菱部分老型号（如A系列）已停产，原厂不再受理，这时就得靠速捷这类深耕冷门品牌的“PLC考古队”出手了。
✅ 国产PLC（信捷、汇川、维控、永宏等）：
- 大多支持OEM后台远程授权重置，但需设备联网+绑定企业账号；
- 若网络不通？我们带专用调试盒+离线授权工具现场处理，平均30分钟内完成权限恢复。
💡 速捷真实语录：
> “我们不是不想用‘快招’，而是见过太多客户自己下了个来路不明的解密软件，结果PLC固件损坏、DB块全丢、连报警历史都清空了——最后花三倍时间重建程序，还耽误两天产量。”
> 所以，走正门，不丢脸；走快路，不翻车。
2.2 技术级应急处理：当“原厂通道”走不通，我们自有“技术备胎”
现实很骨感：
- 原厂技术支持排期要等5个工作日；
- 项目文件早已丢失，连备份U盘都进了回收站；
- PLC是2009年产的安川MP3300，官网连手册都下架了……
这时候，速捷的“技术备胎”就上线了——不是暴力破解，而是基于硬件逻辑+通信协议+固件特征的精准干预。
🔧 典型操作场景举例：
🔹 西门子S7-1200无备份项目？我们能反推！
- 即使PLC里只剩一个空壳程序，只要IO接线图+设备动作逻辑还在，我们就能通过在线扫描DB块结构、分析M区使用痕迹、结合HMI变量表，反向还原主程序框架与关键功能块；
- 再配合TIA Portal“空白项目导入硬件配置+强制下载运行”，实现“零代码复产”——这不是玄学，是速捷累计10000+例维修沉淀出的“PLC读心术”。
🔹 三菱Q系列密码全忘？我们有“协议握手术”
- 不刷固件、不短接跳线、不拆盖——通过专用调试工具模拟合法PG通信握手，触发PLC底层维护模式；
- 在安全前提下，重置访问权限，保留原有程序结构与注释（是的，我们连注释都尽量捞回来）。
🔹 冷门/停产PLC（如产电、海为、禾川早期型号）？我们有“古籍修复室”
- 速捷技术中心存有超2000份停产PLC固件镜像、通信协议文档、加密算法特征库；
- 针对海为H2U系列某款2012年固件，我们甚至复刻了当年的编程环境，在虚拟机中完成兼容性解密——客户说：“你们修的不是PLC，是工业考古。”
📌 关键原则始终如一：
> 所有操作前必做三件事：
> ① 断开主电源，仅保留PLC供电（防误动作）；
> ② 用专业工具读取并本地保存当前PLC状态（哪怕只有几个字节）；
> ③ 向客户明确告知每一步风险与备选方案——签字确认，才动手。
2.3 风险规避指南：有些红线，真的不能踩
最后，说点掏心窝子的大实话——不是所有“能试的”，都“该试”。
🚫 禁止暴力破解
- 网上流传的“PLC万能密码”“解密补丁.exe”，99%是木马或固件破坏器；
- 曾有客户自行刷写非匹配固件，导致S7-1500 CPU永久锁死，连西门子售后都说“只能换新”——而换新成本≈整套天地盒电控柜重做。
🚫 避免盲目刷写/短接
- PLC的“写保护”是安全机制，不是bug；
- 某些型号（如欧姆龙NJ系列）短接特定引脚可能触发EEPROM擦除，程序&参数全归零——不是解锁，是格式化。
✅ 真正该做的，只有一件事：备份，再备份，再再备份
- 我们给每位客户交付时，必附三份备份：
▪️ 加密项目文件（含完整注释）
▪️ DB块原始数据导出（CSV+Excel双格式）
▪️ HMI画面源码+变量映射表（连字体大小都标清楚）
- 并教会客户：如何用U盘一键导出、如何设置自动云同步、如何把备份存在“连车间主任都找不到”的加密硬盘里。
🌟 速捷小结：
解锁不是目的，恢复生产才是；
安全不是枷锁，而是让设备活得更久的铠甲；
而我们，就是那个既懂铠甲怎么穿、也敢在铠甲缝隙里修齿轮的人。
——晋江速捷自动化科技有限公司，2017年12月成立于泉州晋江，服务全国20+工业领域，累计解决PLC锁机故障10000+例，包括比亚迪、中国烟草、恒安纸业等龙头客户的“紧急呼叫”。
下一章，咱们聊聊：怎么让PLC以后少“闹脾气”？→《预防机制构建与长效运维建议》
各位刚修完天地盒成型机、正瘫在车间椅子上喝冰啤酒的兄弟——先干一杯，庆祝复产成功！
但等等……这杯酒别喝太急，咱得留半口，敬一个更靠谱的未来：下次它别再锁了。
是的，本章不讲怎么撬锁、不教怎么刷固件、也不推什么“终极防锁神器”。我们只聊三件事：
🔹 怎么让PLC自己管住自己；
🔹 怎么让设备越用越“懂事”，而不是越用越“叛逆”；
🔹 怎么把“每次出事都像打仗”变成“平时安静如鸡，偶尔报个平安”。
毕竟——
> 速捷工控修过10000+台被锁PLC，但最骄傲的案例，是客户三年没打过一次紧急电话。
> （真有，是晋江一家做鞋盒的厂，天地盒线自2021年升级后，至今零锁机、零停线、连HMI密码都没改过——他们说：“不是运气好，是你们把‘防锁’当成了标配。”）
3.1 权限分级管理：给PLC装上“门禁系统”，不是所有钥匙都能开所有门
想象一下：
- 操作工小王，每天调参数、换模具、清报警——他只需要能点HMI上的“启动/暂停”，改个温度设定值；
- 设备工程师老李，要查IO状态、看故障码、临时屏蔽某个传感器——他该有诊断权限，但不该能删主程序；
- 自动化主管张总，负责版本升级、备份导出、授权重置——他才是唯一能碰“密码重置”按钮的人。
现实呢？很多天地盒成型机的PLC，就一把万能钥匙（甚至没钥匙，直接默认密码123456），谁都能进工程模式，改完还不留痕……
结果？小王调错一个定时器，整条线停两小时；老李误删了个FB块，重启后伺服原点全丢；张总出差三天，没人敢动HMI画面——因为“怕动坏”。
✅ 速捷落地建议（已帮37家包装/印刷厂实操验证）：
| 角色 | 允许操作 | 禁止操作 | 实现方式 |
|---|---|---|---|
| 操作员 | HMI参数微调、手动启停、报警确认 | 无法进入PLC编程界面、无DB块读写权、HMI画面不可编辑 | 在TIA Portal / GX Works2中配置用户组+HMI权限模板；国产PLC用信捷XG-PC或汇川AutoShop设置“运行级账户” |
| 设备工程师 | 在线监控、强制IO、下载DB块、查看诊断缓冲区 | 不能修改OB1主循环、不可删除FC/FB、无法导出完整项目 | 启用PLC“工程访问保护”+HMI“开发者模式密码分离”（我们帮您设两套密码：一套给调试，一套给维护） |
| 管理员 | 全权限访问、密码重置、固件升级、项目备份/还原 | —— | 绑定企业微信/钉钉账号，登录需二次验证（短信+指纹/人脸可选）；密码每90天强制更新 |
💡 小技巧：
- 西门子S7-1200/1500支持“角色驱动型安全策略”，我们甚至能设置成：“只有周三上午9:00–11:00，管理员才能下载程序”——防止半夜误操作；
- 三菱Q系列可用GX Works3的“操作日志镜像功能”，所有按键、修改、下载动作自动存档，导出Excel就能当月度运维报告交上去；
- 国产PLC（如维控、永宏）虽无原生审计模块，但我们嵌入轻量级日志插件——改一个数值，自动生成时间戳+操作人+IP地址（连WIFI调试的手机IP都记）。
🌟 速捷金句：
“不是信不过人，而是信得过流程；
不是限制能力，而是释放确定性。”
3.2 自动化防锁措施：让PLC学会“自我体检”，而不是等它晕倒才叫救护车
PLC被锁，90%不是突然发生的——它早就在“发烧”：
- 连续3次输错密码 → 写保护悄悄启用；
- HMI断连超5分钟 → 自动触发安全锁定；
- 主程序CRC校验失败 → 暗示“可能被非法修改过”；
- 电源波动频繁 → EEPROM悄悄磨损，某天就“忘记密码”。
可惜，这些信号，大多数设备从不说话。
✅ 我们帮客户装上的“自动化防锁三件套”：
🔧 ① 密码策略周期更新（不是让你记新密码，是让系统替你记）
- TIA Portal里启用“密码到期提醒”，提前7天邮件+企业微信推送；
- 我们为国产PLC定制脚本：每月1号凌晨2点，自动执行“密码轮换+旧密码归档至加密云盘”，全程无人值守；
- 更狠一招：绑定PLC运行时长——连续运行满5000小时，自动弹窗提示“建议重置密码并做一次全量备份”，顺手还生成PDF版《本次备份清单》发到邮箱。
🔔 ② 关键操作日志审计 + 异常重启告警
- 不只是记录“谁改了哪个变量”，而是关联上下文：
▪️ 时间：2024-06-18 14:22:07
▪️ 操作：FX5U-64MT PLC 下载新程序（版本V2.3.1）
▪️ 执行人：张工（工号Z008，通过192.168.1.105登录）
▪️ 结果：成功｜校验通过｜DB块保留率98.7%
▪️ 风险提示：新增FB45未做注释（已标黄提醒）
- 若PLC非正常重启（非指令重启、断电重启、看门狗触发），立即通过4G DTU推送告警到企业微信/短信：“天地盒A线PLC于14:33:11异常复位，疑似电源波动，建议检查UPS输出电压”。
📡 ③ 建立“设备健康档案”，让预防有据可依
- 每台PLC独立建档：型号/固件/首次上电时间/累计运行小时/最近三次备份时间/历史锁机记录；
- 我们交付时附赠一个Excel+轻量Web看板（无需服务器，U盘即跑），车间主任打开就能看：“这台S7-1200已运行21867小时，EEPROM寿命剩余63%，建议Q3安排固件升级”。
- 进阶玩法：对接MES，把“PLC健康分”纳入设备OEE统计——原来，锁机次数，真能算进良率里。
🌟 速捷真实案例：
某食品包装厂天地盒线，过去半年锁机4次，平均每次损失3.2小时；
上线防锁三件套+权限分级后，14个月零锁机，OEE提升2.8%，维修工说：“现在巡检不是找问题，是看表扬信——PLC自己发的。”
3.3 企业级知识沉淀：把“老师傅的经验”，变成“新员工的手册”
最后一点，也是最容易被忽略的一点：
技术可以复制，但经验，往往随着老师傅退休一起消失了。
我们见过太多这样的场景：
- 老张师傅凭手感调好了天地盒折纸角度，但没留任何注释；
- 小陈接手后发现PLC锁了，翻遍柜子找不到密码本，最后靠“试数字组合”蒙对；
- 等老张回来，笑着说：“哦，密码是孩子生日加设备编号后两位啊……”
这不是故事，是现实。而解决它，不需要玄学，只需要三样东西：
📘 ① PLC密钥台账：一本会呼吸的“电子保险柜”
- 不是写在本子上、贴在柜门后的便利贴；
- 是我们交付的加密Excel（AES-256），含：PLC型号、序列号、当前密码、上次修改时间、备份文件存储路径、原厂授权码有效期；
- 密码字段自动隐藏，需输入“管理员指纹密钥”才可展开——连打开都要过两关。
📋 ② 标准化锁机/解锁SOP文档：图文+视频+扫码即看
- 每份文档含：
▪️ 3步判断是否真锁机（排除HMI通信中断、电源虚接等伪故障）；
▪️ 5种常见锁因对应处理流程图（带二维码，扫一下跳转对应品牌操作视频）；
▪️ 应急联系通道（速捷7×12小时专线+微信技术群入口）；
- 打印版贴在电控柜内侧，电子版同步上传至企业知识库——新员工入职培训第一课，就是“如何查密码本”。
🎓 ③ 定期PLC安全运维培训：不是上课，是“车间实战演练”
- 每季度一次，速捷工程师带真机进厂：
▪️ 模拟一次“密码遗忘+程序丢失”双故障，让工程师现场走完整流程；
▪️ 教操作工用HMI快速导出报警日志、识别早期锁机征兆（比如HMI响应变慢、下载进度条卡在99%）；
▪️ 发《PLC安全运维红黑榜》：红榜表扬“本月规范备份3次”的班组，黑榜匿名复盘“误删FB导致停线”的根因（不追责，只优化流程）。
🌟 速捷坚持的小信念：
“最好的维修，是从未发生；
最稳的系统，是人人懂规则；
最久的合作，不是你坏了我来修，而是我们一起，让设备活得更从容。”
——晋江速捷自动化科技有限公司，2017年12月成立于泉州晋江，中国领先的工业自动化系统集成服务商，专注PLC全生命周期技术服务。服务煤炭、冶金、印刷、纺织、建材、包装、船舶制造、环保节能、机械制造、食品饮料、数控加工等20+关键工业领域，累计解决设备控制系统故障10000+例，包括比亚迪、中国烟草、恒安纸业等众多行业龙头企业。
我们的目标？
让每一台天地盒成型机，都不再需要“紧急呼叫”。
