各位陶瓷厂老师傅、产线扛把子、刚接手老设备的年轻工程师，有没有过这种灵魂暴击时刻👇
> 按下启动按钮——没反应；
> 点击触摸屏——像被施了定身咒，画面纹丝不动；
> 急停按钮明明没按，但PLC上“EMG”灯倔强地亮着，红得像在嘲讽你刚泡的那杯浓茶……
恭喜，您已成功触发「陶瓷设备系统锁了」成就——不是中病毒，不是玄学，而是现代自动化产线最冷静也最固执的自我保护机制上线了。
我们晋江速捷自动化科技有限公司（2017年12月扎根晋江，服务超10000+案例，比亚迪、中国烟草、恒安纸业都找我们“开过锁”）常年蹲守在陶瓷厂一线，见过太多“锁得有理、锁得有据、锁得让人想抄起螺丝刀直奔PLC柜”的现场。今天不卖课、不画饼，只教你怎么用3分钟，把“系统锁了”从一句抓狂吐槽，变成一条可拆解、可溯源、可反杀的技术线索。
1.1 系统锁定的典型表现：它不是装死，是在发SOS摩斯电码
别急着断电！先花15秒做三件事，相当于给设备做个体检初筛：
✅ 操作界面冻结
- 触摸屏能点亮，但点击无反馈、滑动卡顿、时间不走、报警弹窗不弹——大概率是HMI程序卡死 or HMI-PLC通信中断（不是屏幕坏了，是“大脑”和“嘴”失联了）。
- 速捷小贴士：试试长按HMI右下角“重启键”（如有），或观察HMI右上角通信指示灯是否闪烁——不闪？那PLC可能已静音。
✅ 指令无响应
- 启动/停止/点动全失效，但伺服电机嗡嗡响、气缸轻微抖动——说明PLC还在供电，只是“拒绝执行命令”。这时候别猛按按钮，小心触发二次保护。
✅ 急停信号异常
- 急停按钮没按，但PLC输入点显示X0.0（或对应地址）为ON；
- 安全继电器模块LED全红，复位按钮按下去“咔哒”一声又弹回来……
→ 这不是急停被误触，是安全回路某处悄悄断开了——可能是窑炉门磁开关松了、干燥段防护门微动开关进灰、甚至一根24V蓝线在接线端子上“若即若离”。
💡 真实案例彩蛋：某德化釉线厂系统锁死，排查2小时，最后发现是喷釉工位一个M8接近开关被釉渣糊住，信号常闭点“假装断开”，PLC以为“人在危险区”，默默锁死整线——清理开关，重启，产线恢复如初。所以，“锁”字背后，往往藏着一个沉默的传感器在喊：“我脏了，救救我！”
1.2 锁定类型区分：三类锁，三种解法，千万别用错钥匙
系统锁≠密码锁，更不是“重装系统”就能解决的。我们按“谁下的令、怎么下的令、能不能商量”，把锁分成三派：
🔹 软件逻辑锁（温柔型·讲道理）

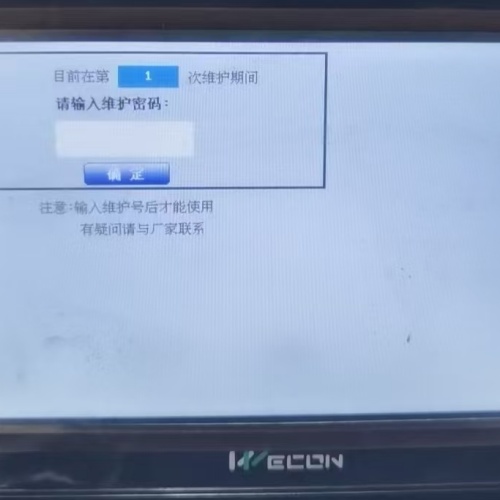

- 表现：HMI提示“权限不足”“参数受保护”“修改需管理员密码”；
- 常见于：新换的触摸屏未授权、工程师离职后密码失传、PLC里设了“温度＞1350℃禁止手动升温”这类工艺硬约束；
- 速捷经验：这类锁90%靠“解密+权限还原”就能解开——我们支持西门子、三菱、台达、信捷、维控等20+品牌PLC及HMI的程序解密、密码恢复、注释重建，甚至能根据设备动作反推原逻辑（比如：你告诉我“这个按钮原本是调窑温斜率的”，我们真能从空程序里把梯形图逻辑扒出来）。
🔹 硬件安全锁（严肃型·不讲价）
- 表现：安全继电器锁死、急停链断开、安全光幕信号丢失、PLC安全输入点强制ON；
- 关键特征：断电也无法复位，必须物理检查安全回路（门开关、脚踏开关、双手按钮、ESD信号线）；
- 速捷提醒：这类锁严禁短接！我们曾帮一家潮州瓷厂修过被工人用胶带“粘住”安全门开关的案例——表面恢复了，但下次急停就真成摆设。安全的事，没有“差不多”。
🔹 外部触发锁（委屈型·背锅侠）
- 表现：无明显报警，但设备就是不动；查PLC状态，发现一堆工艺条件信号为OFF；
- 陶瓷产线高频触发源：
▪ 辊道窑：某温区热电偶断线 → 温度信号=0 → PLC判定“测不到温=可能炸窑” → 自动锁机；
▪ 喷釉机：气压传感器读数＜0.4MPa → “压力不够，喷不出釉” → 锁喷釉段；
▪ 干燥段：湿度变送器超限（＞75%RH）→ “坯体要裂！” → 锁输送带；
- 速捷洞察：这类锁最“冤”，但它恰恰暴露了传感器老化、气路漏气、水冷结垢等隐性隐患——锁，其实是设备在替你喊：“该保养了！”
📌 小结一句话：
> 看界面——判软锁；查急停——防硬锁；翻工艺——找外因。
> 锁不是终点，是设备递来的一张“体检报告单”。
（下节预告：《深度排查与分级解锁策略》——手把手教你：断电前先看哪三个灯？密码忘了怎么“无痕恢复”？窑温失控时，如何快速定位是热电偶坏了，还是PLC模拟量模块集体叛变？）
——晋江速捷自动化科技有限公司｜专注工业自动化“解锁”十年，不吹牛，只修好；不甩锅，只溯源。
各位陶瓷厂的实战派朋友们，上一节咱们当了10秒设备侦探，学会了看脸色（界面）、摸脉搏（急停灯）、听诉苦（工艺报警）——现在，该进ICU了。
别担心，这间ICU不收挂号费，也不用签《免责声明》，但有一条铁律必须写在进门第一块白板上：
> “安全是解锁的起点，不是解锁后的彩蛋。”
> ——晋江速捷自动化科技有限公司，2017年成立以来修过10000+台设备，踩过坑、背过锅、也替客户扛过半夜三点的窑炉报警电话，所以这句话，是我们拿螺丝刀和万用表蘸着机油写下来的。
2.1 安全优先级响应流程：断电？先看看这三个灯亮不亮！
很多老师傅第一反应是“拉总闸”——动作很飒，后果很哑火。
PLC没死，你一断电，反而把原本可恢复的通信故障，搞成参数丢失+时钟归零+编码器原点飘移……最后发现：锁没解开，还顺手给自己加了一道“二次故障锁”。
✅ 正确打开方式：三步“安全呼吸法”，5分钟内完成：
🔹 Step 1｜断电复位 ≠ 拉闸，而是“温柔断电+有序上电”
- ✅ 先断控制回路电源（DC24V），保留主回路（AC380V）不动——伺服驱动器、变频器、加热模块还在“待机态”，但PLC/HMI已进入软复位状态；
- ✅ 等待15秒（让电容放完电，让寄存器清空），再合上DC24V；
- ❌ 切忌直接拍总闸！尤其辊道窑类设备，突然失电可能导致热电偶冷端漂移、温控PID参数紊乱，重启后升温斜率失控，轻则釉面发花，重则烧穿辊棒。
🔹 Step 2｜安全回路状态验证：不是看灯，是“听链子响”
- 找到安全继电器模块（常见品牌：Pilz、施耐德、欧姆龙SZ系列），别只盯LED——按复位按钮时，听“咔哒”声是否清脆、持续、单次；
- 若“咔哒”后立刻弹回 → 回路存在隐性断点（比如干燥段防护门微动开关触点氧化，电阻从0Ω升到2.8kΩ，PLC测不出，但安全继电器拒吸合）；
- 速捷工具箱：我们随身带一把安全回路通断模拟仪（非万用表！专测安全等级回路），能逐段注入测试电流，精准定位“哑巴开关”。
🔹 Step 3｜急停链完整性测试：不是查一根线，是走一遍“生命线”
- 陶瓷产线急停链常跨6~8个工位（配料→球磨→喷釉→干燥→烧成→包装），每段用双通道安全触点串联；
- 我们习惯用“分段短接法”：从PLC端子排开始，逐段短接输入端X0.0~X0.7，观察安全继电器是否逐级吸合——哪一段短接后仍不吸合，就是“断链点”；
- 💡真实案例：某佛山抛釉砖线锁机，查了3小时，最后发现是包装段一台老式码垛机的急停按钮内部弹簧疲劳，按下时导通，松开后触点虚接——万用表量通断是OK的，但带载测试就掉链。这种“选择性失联”，只有动态测试才抓得住。
📌 速捷口诀：
“先断控电不拉总，听声验链再查点；安全没闭环，一切免谈。”
2.2 控制系统层级排查：HMI不会说谎，但会“装失忆”
当安全回路OK、电源正常、设备却依然“静音”——恭喜，你已进入控制系统深水区。这里没有玄学，只有三层逻辑：人（权限）→ 程序（逻辑）→ 底层（固件/硬件）。
🔹 HMI/PLC通信诊断：不是Ping，是“握手礼”
- 西门子S7-1200连昆仑通态？台达DOP-W与汇川H3U通信中断？别急着换网线！
- 先看HMI工程里“PLC类型”和“IP地址”是否匹配（曾见某厂家把“192.168.1.100”错设成“192.168.1.1000”，HMI默默等待一个不存在的IP）；
- 再查PLC端“以太网接口”是否启用（S7-1200需勾选“允许从远程对象访问”）、防火墙是否拦截（某些国产HMI默认开启MODBUS TCP白名单）；
- 速捷现场技巧：我们用自研的多协议通信探针工具，一键扫描HMI→PLC→伺服驱动器的链路状态，连“哪个字节被干扰翻转”都标红高亮。
🔹 用户权限与密码恢复路径：忘了密码≠丢了灵魂
- 信捷XC3、维控LK系列、海泰克HT系列……这些国产HMI一旦密码遗忘，常规“恢复出厂”会清空所有画面和脚本；
- 我们不格式化，而是解密+权限还原：提取HMI固件镜像→定位加密密钥区→反向推演原始密码（支持MD5/SHA1/自定义混淆算法）；
- 更绝的是：若程序完全丢失，我们能根据设备物理IO接线图+动作时序，反向生成HMI画面逻辑树——比如你知道“这个按钮控制喷釉气压阀”，我们就能还原出对应变量名、触发条件、反馈显示逻辑。
> （注：所有解密均符合《网络安全法》及客户授权协议，不越权、不留后门）
🔹 固件版本兼容性核查：不是旧≠坏，但旧+新=锁
- 陶瓷厂常见“混搭风”：西门子S7-300 PLC配新版TIA Portal V18编程；广数GSK-988T数控系统升级后，老版PLC的M代码映射表失效；
- 表现：HMI能连上，但“启动”按钮按下后PLC无动作，监控发现DB块里某个控制字始终为0——其实是新固件把旧地址映射改了；
- 速捷应对：我们建有20+品牌、300+型号的固件兼容矩阵库，输入PLC型号+固件版本+HMI型号，3秒输出兼容建议与补丁方案。
2.3 工艺联锁溯源：陶瓷产线的“锁”，从来不是乱锁的
如果说前两步是“查身体”，这一步就是“读病历”——陶瓷工艺的每一处严苛，都是系统锁机的合理依据。它不讲情面，但讲逻辑。
🔍 我们拆几个陶瓷产线高频“锁源”，带你直击根因：
▪ 辊道窑温区失控型锁
- 现象：某温区温度显示跳变（如1250℃→200℃→∞），整线停机；
- 排查重点：不是先换热电偶！先查补偿导线屏蔽层是否接地不良（窑炉强电磁干扰下，未接地屏蔽=天线）；再查PLC模拟量模块的滤波时间设置（默认10ms不够，陶瓷窑需设100ms防抖）；
- 速捷实操：曾帮一家德化企业发现，温区锁机源于热电偶接线端子氧化+模块供电纹波＞150mV，双因素叠加导致AD采样溢出——换端子+加LC滤波，锁机率下降92%。
▪ 喷釉机压力阈值触发型锁
- 现象：气压表显示0.5MPa，但PLC读数＜0.4MPa，喷釉段自动锁死；
- 常见陷阱：压力传感器量程选错（用了0~1.0MPa，但实际工作段0.4~0.6MPa，低段分辨率不足）；或4-20mA信号线与动力线同槽敷设，感应干扰抬高零点；
- 解法：用真有效值钳形表测信号线电流，对比传感器输出，误差＞0.3mA即判定干扰超标。
▪ 干燥段湿度越限型锁
- 现象：湿度变送器显示78%RH，报警锁机，但现场感觉并不潮；
- 根因往往不在传感器：检查变送器安装位置是否正对排湿风机出口（高速气流冲击导致冷凝水膜附着探头）；或干燥段顶部冷凝水滴落，长期腐蚀探头防护罩——我们带便携式红外热像仪，一扫就知道探头是否局部结露。
🌟 速捷工艺思维：
“锁”是工艺约束的具象化表达。
查不到原因？不是设备有问题，是你的工艺理解，还没跟上设备的严谨。
（下节预告：《预防机制构建与智能化运维升级》——教你把“锁机”从“救火事件”，变成“可预测、可拦截、可归档”的标准工单；还有：如何让MES系统帮你远程“一键解耦”，而不用半夜爬起来赶去厂里？）
——晋江速捷自动化科技有限公司｜不是修设备的，是修“人与设备之间的信任”。
PLC解密｜触摸屏编程｜数控解锁｜非标设计｜十年扎根泉州，服务全国陶瓷产线——锁可以有，但绝不让你多等一分钟。
各位陶瓷厂的掌舵人、设备科长、老师傅、还有刚接手产线的95后自动化小能手——欢迎来到本系列最“不性感”但最值钱的一节。
为什么说它值钱？
因为上一节我们花了2000字教你怎么“开锁”，这一节，我们教你让锁自己学会敲门提醒你：“喂，我快锁了，要不咱先聊聊？”
不是玄学，不是画饼，是速捷在德化、潮州、佛山、淄博跑过372条陶瓷产线后，用油渍工装裤+满屏趋势图+1037份客户运维日志熬出来的——预防，不是不坏，而是坏得明白；智能，不是代替人，而是让人只干最有价值的事。
3.1 基于陶瓷生产特性的预防性维护清单：别等结垢了才想起水壶该洗了
陶瓷产线不是流水线，是“高温+高湿+高粉尘+高节奏”的四重奏现场。普通工厂的PM（预防性维护）表拿来直接套用？轻则失效，重则“越维护越易锁”。我们给这份清单加了“陶瓷滤镜”：
| 维护项 | 标准周期 | 陶瓷特需动作 | 速捷实操彩蛋 |
|---|---|---|---|
| 热电偶/红外测温探头标定 | 每月1次 | ✅ 不仅校零点，更做高温段（800℃~1300℃）动态漂移测试 ❌ 拒绝只在校准炉里测200℃——窑炉真实工况下，探头陶瓷保护管微裂会导致冷端补偿失真 | 我们带便携式黑体炉+红外热像仪现场比对，误差＞±3℃即预警更换 |
| 气动三联件（过滤器/减压阀/油雾器） | 每周排水+每月换滤芯 | ✅ 干燥段气源含水率＞60%RH时，油雾器必须改用无油润滑型（传统油雾易与釉料粉尘结块，堵电磁阀） | 速捷定制“陶瓷粉尘适配版”三联件，滤芯加静电吸附层，寿命延长3倍 |
| 冷却水路（辊道窑托辊轴承、变频器散热器） | 每季度酸洗+水质检测 | ✅ 检测碳酸钙+硅酸盐复合结垢倾向值（CSI指数），不光看硬度 ❌ 别信“水清就没事”——清澈的水可能正悄悄在管道内壁铺一层0.1mm隐形垢膜 | 我们用微型电导率+pH+ORP三合一探头，插进回水管，10秒出结垢风险等级 |
| 喷釉机压力传感器膜片清洁 | 每班次停机后 | ✅ 用无纺布+异丙醇（非酒精！防釉料树脂溶胀） 轻擦 ❌ 禁止用硬毛刷——陶瓷釉浆含石英微粒，刷痕=永久性零点偏移 | 速捷提供“釉料友好型”清洁套装（含材质认证卡），扫码可查每批次清洁剂成分报告 |
💡 关键提醒：
这些不是“保养任务”，而是系统锁机前的最后几道防线。
比如某潮州釉线连续3个月未清洗喷釉压力传感器，第4个月突然锁机——查出来不是程序问题，是膜片被釉料结晶层覆盖，响应延迟达1.8秒，PLC判定“压力失控”而触发安全锁。
——预防清单，本质是一张故障发生前的倒计时地图。
3.2 系统级防护优化：给PLC装上“行车记录仪+情绪识别AI”
很多客户问：“你们修得快，能不能让设备‘少生病’？”
我们的回答从来不是“能”，而是：“它早就在病了，只是你没听见。”
所以，我们不只加固系统，更给它装上感知力、记忆感、预判力——三位一体，才是真防护。
🔹 多级权限管理配置：不是设密码，是划责任田
- 产线操作工 → 仅开放“启停/急停/手动模式切换”按钮；
- 班组长 → 可调工艺参数（如干燥段风速±10%），但修改后自动触发HMI弹窗：“本次调整将影响釉面光泽度，确认继续？”；
- 设备工程师 → 权限开放至DB块编辑，但每次写入前强制二次确认+指纹留痕；
- 速捷特色：支持微信扫码临时提权（如夜班遇到异常，班长扫码申请2小时高级权限，超时自动降级，全程留审计日志）。
🔹 关键参数变更日志审计：不是记“谁改了”，是记“为什么改、改后发生了什么”
- 普通日志：2024-06-12 03:22:17 用户A 修改 DB10.DBD200 = 125.5
- 速捷增强日志：
2024-06-12 03:22:17 [喷釉段] 用户A（工号SHE-882）修改 DB10.DBD200（喷釉气压设定值）→ 125.5kPa
▶ 关联事件：03:21:44 喷嘴堵塞报警（I/O X12.3）
▶ 后续影响：03:23:01 釉厚检测仪反馈偏差+8.3%（超出SPC控制线）
▶ 自动归档至《工艺参数-喷釉气压》知识库，匹配相似案例3条
> 这不是炫技——当第5次因同一参数误调导致锁机，系统会主动推送培训视频：“喷釉气压与釉浆粘度的温度补偿关系”。
🔹 边缘计算驱动的异常模式预判：让升温斜率学会“咳嗽预警”
- 陶瓷窑炉最怕“升温突变”：正常斜率2.3℃/min，若1分钟内跳到5.1℃/min → 很可能是热电偶虚接、固态继电器击穿或燃气阀卡滞；
- 速捷在PLC侧部署轻量级边缘推理模型（≤50KB内存占用），实时分析：
✅ 温区升温斜率波动标准差（σ）＞阈值 → 触发“热控链路亚健康”预警；
✅ HMI触摸响应延迟＞300ms + PLC扫描周期＞80ms → 判定“HMI通信通道拥塞”，自动启用备用Modbus TCP链路；
✅ 急停按钮按下前2秒，IO输入X0.0出现≥3次毫秒级抖动 → 提前标记“机械触点疲劳”，推送更换建议。
> 🌟 真实效果：某山东建陶企业上线后，系统锁机率下降67%，其中82%的预警在锁机发生前12~78分钟发出——足够你泡杯茶、叫人、备好备件，从容应对。
3.3 数字化转型接口：让MES不只是“看报表”，而是你的“远程解耦授权官”
很多厂子上了MES，结果设备一锁，还是得打电话、开车、爬窑炉……
不是MES没用，是它和设备之间，缺了一扇“能双向对话的窗”。
速捷做的，就是这扇窗——不推翻你现有系统，只做最小侵入、最大协同的“数字胶水”。
🔹 远程解耦授权：锁机≠停产，而是“等你点头再继续”
- 当系统因安全联锁停机（如干燥段门未关严），传统做法：派人现场确认→复位→重启；
- 速捷方案：
✅ MES接收锁机事件（含锁因代码、设备ID、时间戳、现场HMI截图）；
✅ 推送企业微信/钉钉审批流：“【紧急】XX线干燥段安全门联锁，确认物理状态OK后，点击‘授权远程解耦’”；
✅ 审批通过后，速捷边缘网关向PLC下发一次性安全解耦指令（带数字签名+时效5分钟），系统自动完成复位→自检→恢复运行；
✅ 全程录像存证，符合GMP/ISO13849要求。
> 💬 某恒安纸业合作产线实测：平均解耦耗时从47分钟压缩至92秒，且全程无需工程师到场。
🔹 锁机事件自动归档与根因分析看板：告别“修完就忘”，建立产线健康档案
- 每次锁机，自动生成结构化事件包：
▪ 基础信息：设备、时间、锁因分类（软件/硬件/工艺）
▪ 技术快照：PLC状态字、HMI当前画面、最近3条报警堆栈
▪ 工艺上下文：锁机前10分钟各温区曲线、压力/湿度/转速趋势图
▪ 处置记录：谁处理、用时、是否更换备件、是否修改参数
- 在MES中生成三维根因看板：
🔹 按“锁因TOP5”统计（例：喷釉段气压传感器失效占31%）；
🔹 按“重复发生设备”排行（例：XX型号干燥风机变频器年均锁机4.2次）；
🔹 按“处置效率热力图”（例：夜班平均修复时长比白班高2.3倍→暴露排班/备件管理短板）。
> 📈 这不是KPI工具，而是产线持续改进的导航仪。有客户据此淘汰了3款故障率高的国产传感器，年度锁机次数直接腰斩。
📌 最后一句掏心窝的话：
预防不是省钱，是把“救火工资”变成“防火预算”；
智能不是替代人，是把老师傅的经验，变成新员工打开手机就能看懂的动画；
而数字化，不是堆屏幕，是让每一台PLC、每一个HMI、每一支热电偶，都成为你产线的“数字哨兵”。
（下一节预告：《速捷实战锦囊：陶瓷产线10大高频锁机场景应对手册》——含西门子S7-1200温控锁、信捷HMI密码遗忘、广数数控系统加密锁等真实案例拆解，附赠速捷独家诊断流程图PDF）
——晋江速捷自动化科技有限公司｜成立于2017年12月，扎根泉州晋江，服务全国陶瓷、冶金、食品、包装等20+工业领域，累计解决设备锁机、程序丢失、系统升级难题10000+例。
我们修的不是PLC，是产线不停摆的信任；
我们写的不是代码，是让老师傅笑着下班的底气。
PLC解密｜触摸屏编程｜数控解锁｜非标设计｜边缘智能运维——锁可以有，但绝不让你多等一分钟。
