大家好，我是速捷工控——不是修空调的隔壁老王，也不是换灯泡的物业张叔，而是专治“工业设备装死症”的急诊科大夫。
今天聊的这位“病人”，是福建某包装厂里那位沉默寡言、一动不动的自动裱纸机。操作工小陈拍了三下启动按钮，机器纹丝不动；老板盯着黑屏HMI叹了口气：“这机子，比我家猫还难叫醒。”

（晋江速捷自动化科技有限公司）

别慌，咱先不拆板、不烧保险、不上PLC编程器——开机失败，90%的问题，其实藏在‘没电’和‘被卡住’之间。就像你手机充了一晚电还是开不了机？先看看是不是按错了关机键，再想想充电线是不是插进了花盆里……（真有客户干过这事，花盆里那根线，还带LED呼吸灯✨）

1.1 确认“开不了机”的具体表现：它到底“病”在哪种状态？

“开不了机”是个模糊诊断，就像医生听你说“我头疼”，得问清楚：是像被锤子砸了？还是像熬夜后嗡嗡响？抑或刚吃完火锅就天旋地转？
自动裱纸机的“不开机”，常见四种“临床体征”，建议您掏出手机备忘录，逐条打钩确认：

✅ 完全无响应：按启动按钮像按空气，按钮灯不亮、蜂鸣器不响、连风扇都不转——大概率是“没电”或“被锁喉”。
✅ 指示灯集体罢工：电源指示灯灭、PLC运行灯灭、HMI背光全黑——不是系统崩溃，是根本没通上“生命线”。
✅ 继电器一声不吭：听不到“咔哒”吸合声（尤其主接触器那一声清脆的“啪！”），说明控制回路压根没发号施令。

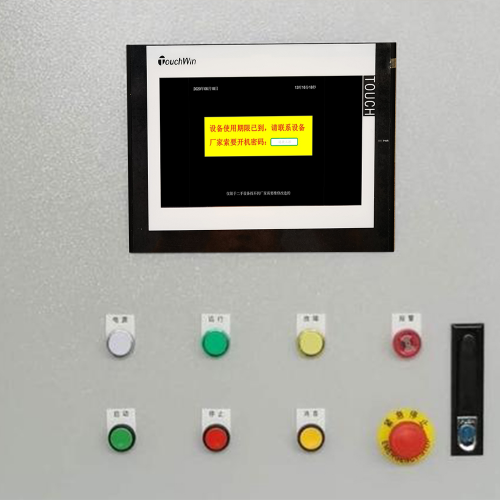

✅ 屏幕黑屏但有微光/背光弱：HMI黑着脸，但凑近看隐约有灰影——可能是HMI供电不足、通信中断，或……它只是忘了自己密码（别笑，真有！）

💡 速捷小贴士：请务必用手机录像记录“按下启动按钮全过程”——3秒内有没有任何动静？哪怕一个LED闪了一下，都是重要线索。我们修过一台机子，就靠客户拍的0.2秒蓝光闪烁，定位到DC24V电源模块悄悄漏电。

1.2 电源系统检查：先查“血管”，再找“大脑”

自动裱纸机不是靠意念驱动的，它需要实实在在的电压喂养。我们把它比作一位早起困难户——不是不想干活，是闹钟没响，或者被子太重盖住了脸。

🔧 四步摸脉法，快速验明正身：

输入电压是否在线？
拿万用表测配电柜进线端：AC380V±10%？三相是否平衡？（别只测A相，B/C相可能正在偷偷溜走）
⚠️ 曾有客户抱怨“突然开不了机”，结果发现厂区夜间检修，只给裱纸机留了两相电……机器表示：缺一相，我宁可躺平。
断路器有没有“假跳”？
主断路器手柄看着在“ON”，但内部触点已氧化虚接——用力推到底再松手，听听有没有“咔”一声复位感。
（温馨提示：推之前请确认急停已复位，否则你会收获一声更响的“啪！”+同事惊恐的眼神）
主电源开关 & 急停按钮，是否全员“已上岗”？
- 主电源开关：不是墙上那个总闸，是电控柜门内侧那个红色大旋钮，常被灰尘覆盖，手感像生锈门把手。
- 急停按钮：重点检查所有急停！别只看操作台那个显眼的——收纸区、上胶站、飞达旁……可能藏着三个“沉睡的红色卫士”。
✅ 正确复位姿势：顺时针旋转到底，听到“咔”声才算真正解锁（有些急停要先拉再旋，有些要按住再旋——看铭牌小字，别靠猜）。
接地与线路老化：温柔的慢性杀手
检查柜内PE接地线是否松脱、锈蚀；重点盯紧主进线电缆——尤其是弯折处、穿墙孔附近。
📌 我们修过一台机子，故障现象是“偶尔开不了机”，最后发现是进线电缆外皮被老鼠啃出细缝，潮湿天气漏电触发保护……而老鼠，至今逍遥法外（但它的作案工具——半截电线，已被我们封存为反面教材）。

1.3 外部关联因素识别：它不是不想动，是“被规矩绑住了手脚”

现代自动裱纸机，可不是单打独斗的武林高手，它是一支纪律严明的特种部队——安全互锁就是它的军规。违反一条，全员静默。

🔍 快速自查清单（请大声念出来，像念咒语一样）：

❌ 安全门/防护罩是否严丝合缝？
（有些机型要求左右两扇门都到位，差1mm，PLC就当“战备未解除”）
❌ 光栅/安全地毯是否被纸屑遮挡？
（一张A4纸就能让光栅失效——它不挑材质，只认“有没有挡住光”）
❌ 气源压力是否达标？（通常≥0.5MPa）
（气压不足→气动抱闸不释放→主轴不敢转→整机装死）
❌ 环境温湿度是否越界？
（南方梅雨季，HMI内部结露短路；北方寒冬，PLC电池低温休克——我们见过-5℃下PLC自带电池罢工，暖风机吹半小时才复活）
❌ 是否有人误触“手动/自动”模式切换开关？
（某些机型在手动模式下，启动按钮直接失能——就像把汽车挂了P档还猛踩油门）

📌 真实案例彩蛋：泉州一家纸企的裱纸机连续三天“晨僵”，我们赶到现场，发现是车间新装了除湿机，排水管滴水正巧落在电控柜散热口……柜内湿度92%，PLC模块表面凝水珠，像刚洗完澡。擦干、烘干、重启——满血复活。客户说：“原来我的机器，怕潮比我还怕老板查岗。”

✨ 速捷划重点：
“开不了机”不是故障，是设备在向你发出求救摩斯电码。
它不说话，但指示灯会眨、继电器会响、HMI会闪——你只需蹲下来，像听心跳一样，耐心听、仔细看、轻轻测。
90%的“疑难杂症”，其实在你打开电控柜门之前，就已经写在了设备说明书第3页的“开机流程图”里。
（对，就是那本被压在工具箱最底下、封面印着“请勿折叠”的小册子……我们懂。）

下一章，咱们一起钻进电控柜，扒开线槽，直击PLC和HMI的“脑电图”——《核心电气与控制系统故障分析》，敬请期待（顺便记得给你的万用表换块新电池🔋）。

欢迎回到速捷工控急诊室第二诊室——这里不卖退烧贴，只提供逻辑诊断图、电压波形脑电图，以及一句灵魂拷问：
“PLC都亮着绿灯了，为啥机器还是像刚考完试的学生一样——清醒，但拒绝行动？”

上一章我们帮您摸清了“没电”和“被锁喉”的可能，确认设备至少有呼吸（哪怕微弱）。现在，它通了电、急停解了、门关严了、气也足了……可按下启动键，依旧纹丝不动。
恭喜，您已成功把问题从“急诊抢救室”推进到“神经内科会诊区”。
接下来，我们要做的，不是换板子，而是——读懂它的沉默。

2.1 控制回路关键节点检测：DC24V，是工业世界的“氧气瓶”

别被“控制回路”四个字吓住——它不是量子物理，而是一条从PLC出发、途经按钮/传感器、最终抵达接触器线圈的“指令快递专线”。
而DC24V电源模块，就是这条专线的快递总部+分拣中心+充电宝三合一。

🔍 三步定位法，专治“有电却没信号”：

✅ 第一步：测PLC本体供电是否“真·在线”
- 别只看PLC外壳指示灯！拿万用表红黑笔，直接戳PLC底座端子排上的“+24V”和“0V”——读数必须稳定在23.5V~24.5V之间。
- ⚠️ 常见陷阱：PLC面板灯亮≠内部CPU得电。有些PLC带双供电（主电源+后备电池），主电源虚接时，靠电池续命，灯还亮着，但程序早“梦游”去了。

✅ 第二步：查DC24V电源模块输出是否“有力气”
- 找到电控柜里那个方方正正、印着“24V/5A”或“24V/20A”的银色小盒子（常带散热片和风扇）。
- 测其输出端：空载电压正常 ≠ 带载正常！务必在按下启动按钮瞬间同步测量——若电压骤降至18V以下，说明模块老化或负载短路（比如某处24V线破皮搭铁）。
- 📌 速捷冷知识：我们修过一台裱纸机，故障是“启动瞬间HMI黑屏”，最后发现是DC24V模块带不动新增的4台扫码枪，一加载就压降——加装独立24V电源后，HMI终于重获光明（并开始吐槽操作员手抖扫码）。

✅ 第三步：保险丝 & 微型断路器——那些被忽略的“交通协管员”
- 控制回路里藏着一堆“小红帽”：PLC输入端子前的2A保险、HMI通信口旁的500mA保险、急停回路里的1A微型断路器……
- 它们不显眼，但一旦熔断，整条指令链就断在半路——PLC以为自己发了命令，其实指令卡在门口，连门都没出。
- 💡 小技巧：用万用表二极管档“嘀”一声，比肉眼盯更准；别用铜丝代替保险丝——那不是修复，是给设备埋雷（我们见过用回形针顶替2A保险的案例，后果是PLC输入模块集体阵亡）。

2.2 主控制器（PLC/HMI）状态判断：它醒着，但可能忘了自己是谁

PLC不是电脑，它没有“蓝屏”，只有“沉默”。而HMI也不是平板，它黑屏时，可能正在心里默念：“我密码呢？我程序呢？我昨天备份放哪了？”

🔍 三问法，直击控制器灵魂：

❓ Q1：PLC运行灯（RUN）是否稳定常亮？
- ✅ 常亮绿灯 = CPU在线、程序运行中（大概率健康）
- ❌ 红灯闪烁 = 硬件故障（如I/O模块坏）或程序崩溃（如除零错误、数组越界）
- ⚠️ 黄灯慢闪 = 停止模式（STOP），常见于：程序被手动停掉、下载中断、或——PLC电池没电导致RAM数据丢失，自动进入保护性STOP
→ 这时候，它不是坏了，是“失忆”了。需要重新下载程序，或从HMI/上位机恢复备份。

❓ Q2：HMI有没有“说话的欲望”？
- 黑屏但背光微亮？→ 检查HMI供电（DC24V）、通信线（RS485 A/B是否反接？终端电阻是否开启？）
- 屏幕有LOGO但卡在启动画面？→ 可能是工程文件损坏、Flash存储器写满、或——你忘了给它续费授权（某些品牌HMI软件需年度授权，过期即变电子相框）
- 屏幕显示“PLC no response”或“Comm. Error”？→ 不是HMI病了，是它喊不到PLC——先查通信线、再查PLC通信口设置（波特率、站号、协议是否匹配）

❓ Q3：程序真的“在岗”吗？
- 别信“上次还能跑”——PLC程序可能因断电丢失、人为误删、病毒（U盘交叉感染）、甚至静电击穿而蒸发。
- ✅ 快速验证法：用编程电缆连上电脑，打开对应软件（如TIA Portal、GX Works2），尝试“在线读取PLC程序”。
- 若读取失败 → 程序大概率没了；
- 若读取成功但无逻辑 → 可能被清空或加密锁定；
- 若读取成功且有代码 → 再看“主程序OB1”是否被禁用，或“启动组织块”是否被注释掉……（是的，有人真会这么干）

📌 真实故事时间：晋江一家印刷厂的裱纸机，PLC RUN灯亮、HMI有反应，但所有动作全停。我们连上一看——程序里所有输出点（Q0.0-Q1.7）都被统一置为“0”，且主循环被一个空的FOR循环卡死。翻日志才发现：前天夜班，新来的电工想“优化程序”，结果把关键使能位删了，还顺手加了个无限循环……PLC很敬业，一直在执行“啥也不干”。我们没骂人，只默默帮他点了“撤销”（幸好他用了版本管理）。

2.3 驱动与执行单元影响排查：命令发出去了，但“肌肉”没收到

PLC说：“转起来！”
电机说：“收到……等等，谁给我电？”
变频器说：“我也想给，但我刚报了F006故障。”
接触器说：“我线圈没电，所以——我选择躺平。”

这就是典型的“指令链断裂”现场。命令一级级往下传，卡在最后一环。

🔧 三类高频“哑巴执行器”自查清单：

🔹 主电机变频器：最傲娇的执行官
- 查显示屏是否有故障代码（如F001=过流、F002=过压、F006=通信故障、F010=参数丢失）
- 重点看“运行使能信号”是否到位（DI端子是否被PLC正确驱动？接线是否松脱？）
- 🌟 速捷经验：约35%的“开不了机”，根源在变频器“未复位”。它报了故障，但没人按它胸口那个小小的“RESET”键——或者，按了，但没等它“喘匀气”（部分变频器复位后需3秒自检，立马启动会再次报错）。

🔹 主接触器：沉默的大力士
- 听：按下启动键，有没有“咔哒”吸合声？没有？→ 查线圈两端电压（应有AC220V或DC24V）
- 摸：接触器外壳是否异常发热？（长期虚接会导致触点碳化，表面看正常，实则不通）
- 看：辅助触点是否随主触点同步动作？（有些接触器辅助触点弹簧失效，PLC以为它吸合了，其实没反馈）
- 💡 小动作：用绝缘螺丝刀轻轻按压接触器衔铁——如果“啪”一声吸合且机器启动，说明线圈供电没问题，是机械卡滞或吸力不足（该换新了）。

🔹 启动信号源：那个被遗忘的“按钮”
- 别只盯着操作台绿色按钮！查它的常开触点：
→ 是否氧化（尤其老设备，银触点发黑）？
→ 是否松脱（线头在端子内晃动）？
→ 是否被油污/纸粉覆盖导致接触不良？
- 更隐蔽的是：某些机型将“启动允许”信号（如安全继电器输出、气压到位信号）串联进启动回路——缺一个，全链断。
→ 用万用表通断档，顺着图纸“追信号”，从按钮→中间继电器→PLC输入点→PLC程序→输出点→接触器线圈……一环扣一环，漏一环，全白忙。

📌 彩蛋提醒：我们曾帮一家企业修裱纸机，查遍PLC、变频器、接触器，一切正常。最后发现——启动按钮的塑料帽在三年前被操作员掰断过，胶带缠了又缠，导致内部簧片永久变形，触发力不足……换了个5块钱的按钮帽，机器当场复活。客户感慨：“原来最贵的维修，有时只需要一颗螺丝钉。”

✨ 速捷划重点：
控制系统不是玄学，它是可测量、可追踪、可复现的物理世界。
当PLC亮着灯、HMI闪着光、变频器喘着气——问题往往不在“大脑”，而在“神经末梢”或“肌肉连接处”。
别急着刷固件、别盲目换PLC、更别把HMI当手机重启……
先测电压、再查通断、最后读代码——像侦探一样，让每一个毫伏、每一根导线、每一行指令，都开口说话。

下一章，我们将化身“设备保健医生”，聊聊如何让裱纸机少生病、晚退休——《预防性维护与长效解决方案》，含独家《开机前10秒自查清单》PDF版（评论区留言“我要清单”，速捷小助手马上飞给你📩）。

欢迎来到速捷工控“养生门诊”——
这里不扎针、不拔罐，但会教您给设备泡枸杞（比喻：给PLC换电池）、做艾灸（比喻：给继电器吹灰）、定期体检（比喻：查DC24V纹波）、甚至帮它写遗嘱（……不是，是写《开机前检查清单》）。

上一章我们把裱纸机从“假死”状态抢救回来，也顺手揪出了那个用胶带缠按钮帽的幕后真凶。
但朋友，修好≠万事大吉——
就像你治好了感冒，却天天熬夜吃辣喝冰，那病毒下次来，连预约都不用，直接刷脸进你家门。

所以这一章，我们不聊“怎么修”，专讲“怎么让它少修”。
不是画大饼，而是递给您一套可落地、可复制、连新员工扫一眼就能照做的——工业界·裱纸机生存指南。

3.1 建立标准化开机前检查清单：10秒养成“设备洁癖”，比打卡还准时

别笑。在晋江某家连续三年零非计划停机的纸包装厂，他们的早班组长每天7:58准时站在电控柜前，掏出一张A6大小的防水卡片，逐项打钩。
不是仪式感，是肌肉记忆——就像您刷牙前必挤牙膏，设备开机前，也该有个“启动仪式”。

📋 速捷定制版《自动裱纸机开机前10秒自查清单》（精简实操版）
> ✅ 电源：主断路器已合闸？急停按钮已旋出复位？（别信“我记得我按过了”，请亲手拧一圈）
> ✅ 气源：气压表读数 ≥0.55MPa？过滤减压阀积水杯已排水？（水汽进电磁阀=慢性自杀）
> ✅ 润滑：主传动链条/导轨油膜可见？无干涩异响？（没油的轴承，吵得像凌晨三点的邻居吵架）
> ✅ 传感器：光电开关镜头无纸屑遮挡？接近开关安装支架无松动？（有次故障，只因一只老鼠在感应区搭了窝）
> ✅ 软件授权：HMI右下角小图标是否显示“Valid”？PLC程序版本号与车间张贴的《当前有效版本表》一致？（别让2022年的程序，在2025年还扛着产线）

📌 为什么是“10秒”？
因为超过10秒，人就会想：“算了，先按一下试试……”
而“试试”的代价，可能是：
→ 急停未复位 → 安全继电器锁死 → 整条线等15分钟重上电；
→ 气压不足 → 真空吸嘴漏气 → 裱纸歪斜 → 连续报废300张板；
→ HMI授权过期 → 屏幕弹窗“License Expired”，操作员误点“退出”，结果退出到Windows桌面……（真事，那位同事后来改行做了IT支持）

💡 速捷贴心包：
这份清单，我们做成磁吸式亚克力卡+可擦写笔，贴在电控柜门内侧；
也同步生成微信小程序版（扫码即开），支持拍照留痕、异常一键报修——连维修记录都自动同步到您公司的ERP里。
（悄悄说：已有17家客户靠这清单，把月均非计划停机时长从4.2h压到了0.3h）

3.2 关键易损部件周期性更换建议：不是坏了才换，是“快老了就退休”

设备不会说话，但它的零件会“写日记”——只是您没看懂。
比如：
- PLC备用电池电压低于2.8V？它已经在日记本里写了第7次“我快没电了”；
- 继电器触点碳化发黑？它用烧蚀的痕迹画了个哭脸；
- 开关电源散热片积灰3mm厚？它正默默酝酿一场“热保护罢工”。

我们不鼓吹“全盘更换”，但坚持“到期退役”。以下是速捷服务10000+台设备后，提炼出的裱纸机“银发族”部件退休时间表：

部件名称	典型寿命	提前预警信号	速捷建议动作
PLC内置锂电池	3~5年	STOP灯偶发闪烁、掉程序、时钟错乱	第3年年初主动更换（5元/颗，省下2小时调试）
DC24V开关电源	5~7年（优质品）	空载电压正常，带载压降＞0.8V、风扇异响	每2年用红外测温仪扫一次表面温度（＞70℃速换）
急停按钮/安全继电器	6~8年	按下回弹迟滞、触点阻值＞50mΩ、测试按钮失效	每年功能测试+触点清洁，第6年整套更新
中间继电器（控制回路用）	10万次机械寿命	吸合声变闷、线圈电阻偏差＞15%、辅助触点粘连	按产线日启停频次反推剩余寿命（例：日启停20次→约13年）
HMI触摸屏排线/通信线	3年（柔性弯折区）	黑屏频发、触控漂移、通信中断随机出现	每6个月检查弯折处有无微裂纹，加装缓冲护套

⚠️ 重点提醒：
很多客户问：“为什么你们总说‘换电池’？我这PLC用了6年，灯还亮着啊！”
——是的，它亮着，但它可能在偷偷清空RAM里的配方数据，或者把日期记成2000年，导致温控曲线全乱……
就像一位忘记自己几岁的老爷爷，还在认真批阅文件，只是批的全是过期通知。

3.3 操作人员基础培训要点：教会他们“别救火”，先“别点火”

技术再硬，挡不住人为操作的“神补刀”。
速捷维修日志里，高频TOP3人为故障是：
❶ 错误关机流程：直接拍总闸，而非按HMI“系统停机”→ 导致PLC程序缓存未保存、参数丢失；
❷ 擅自短接安全回路：用螺丝刀顶住急停触点继续生产→ 下次真出事，安全模块永久锁死，返厂重刷；
❸ 未按规程复位报警：变频器报F006后，不查通信线，先狂按RESET键10次→ 触发三级锁定，需厂家密钥解锁。

🎯 速捷“三不”新人培训法（单场≤25分钟，效果≈老司机带飞）：

🔹 不教代码，先教“敬畏”
→ 播放一段慢镜头：接触器触点拉弧瞬间（0.003秒烧蚀过程）；
→ 展示一张被静电击穿的PLC输入模块显微图；
→ 结语：“您按下的不是按钮，是整条产线的呼吸节奏。”

🔹 不背手册，只练“三步闭环”
当设备报警时，必须完成：
① 看：HMI/变频器第一行错误代码（不抄，直接手机拍）；
② 记：发生时间、当时动作（如“刚调完压力值”）、有无异响/异味；
③ 报：微信发给速捷专属客服，附照片+语音描述（我们30秒内判级，15分钟内给处置建议）。
→ 拒绝“我先试试”、“我百度一下”、“我找隔壁师傅看看”——这些动作，平均多耗2.7小时。

🔹 不考理论，只验“手指诚实度”
培训最后10分钟，发一张模拟故障卡：
“HMI显示‘真空不足’，但气压表读数0.6MPa”
→ 正确答案不是“换真空泵”，而是：
✅ 查真空压力开关接线是否松脱；
✅ 用嘴吹一下取压管（确认无堵塞）；
✅ 看HMI里该信号地址是否被程序强制置1（常见于调试遗留）。
→ 答对3题，发“速捷认证开机官”电子徽章——车间群里晒出来，比工资条还提气。

✨ 速捷真心话：
预防性维护，不是给设备上保险，而是给您的生产节奏买“确定性”。
当一台裱纸机稳定运行365天，它省下的不只是维修费，更是：
✓ 客户催单时不用编借口；
✓ 夜班不用蹲在电控柜前数LED灯；
✓ 新员工上岗第一天，就能独立完成标准启停。

所以，别等它“开不了机”才想起我们。
真正的高手，永远在故障发生前，就悄悄把问题，养成了习惯。

——如果您此刻正看着这份清单微笑，说明您离“设备自由”只剩一步：
👉 留言“我要清单”，速捷小助手将把《开机前10秒自查表》PDF+微信小程序入口，立刻打包发您邮箱。
（备注：含晋江速捷自动化科技有限公司正版LOGO，可直接打印张贴——毕竟，专业，要从抬头开始✨）
