各位焊工老师傅、产线调度员、自动化运维兄弟姐妹们——
有没有那么一刻：焊枪突然停摆，HMI黑屏还带个刺眼的红色锁形图标，报警代码一串看不懂的字母数字组合，而产线正嗷嗷待哺……你盯着屏幕，手悬在急停按钮上方三厘米，内心OS：“这设备……是被谁施了封印术？”
作为在晋江安营扎寨、专治各种“工业卡壳”的速捷工控（全名：晋江速捷自动化科技有限公司，2017年12月持证上岗，专注工业控制系统全生命周期服务），我们每年帮客户“解开封印”超3000+次——从比亚迪电池产线的激光焊机，到恒安纸业包装线的自动焊框机，再到某大型船厂的龙门焊机集群……
真相往往是：系统没“锁”，它只是启动了“安全自保模式”。
就像人打喷嚏不是生病，是鼻子在说“有异物，请清道”；焊接设备系统锁定，也不是故障，而是整套安全逻辑在齐声呐喊：“等等！这里不对劲！”
下面咱不讲玄学，只聊实锤——拆开“焊接设备系统锁了”这层壳，看看里头到底是谁按下了暂停键。
1.1 硬件层面触发机制：物理世界的“哨兵”集体举手报告
焊接现场，从来不是PLC和HMI的独角戏。真正扛活儿的是那一堆看得见、摸得着的“硬汉”：
- 急停信号异常：不是你按了急停才锁，有时候是急停按钮自己“手滑”——触点氧化、弹簧疲劳、接线松动，甚至老鼠啃过线皮（别笑，真发生过）。系统收到一个飘忽不定的“低电平”，立刻判定：“全员冻结！”
- 安全继电器动作：它就像车间里的纪律委员，一旦检测到光栅失效、门禁未关严、防护罩移位，哪怕只是0.3秒的信号抖动，它就“啪”一声切断安全回路——PLC还没反应过来，系统已进入锁定态。
- IO模块通信中断：焊枪冷却水流量传感器掉线、送丝电机编码器失联、地线电阻监测模块离线……这些看似边缘的信号，往往嵌在主控互锁链里。一个IO点“失联”，整条逻辑链就判为“不可信”，系统宁可停，也不赌。
💡速捷小贴士：去年帮泉州一家钢结构厂解锁，查了两小时PLC程序无果，最后发现是焊机地线端子锈蚀导致安全回路电阻超标——继电器默默跳闸，PLC一脸无辜。硬件问题，永远要先摸一摸、看一看、量一量，再打开电脑。
1.2 软件与控制系统因素：逻辑世界的“条件反射”
如果说硬件是肌肉，那软件就是神经反射弧。焊接设备的锁定，常常是一段精巧（有时也过于较真）的代码，在特定条件下“条件反射”式触发：
- PLC程序互锁逻辑激活：比如“焊枪未归位→禁止启动”、“冷却水温＞65℃→强制锁定”、“保护气压＜0.8MPa→闭锁输出”。这些逻辑本意是保命，但若传感器漂移、阈值设定过苛、或程序版本混用（老程序配新模块），就会变成“误报狂魔”。

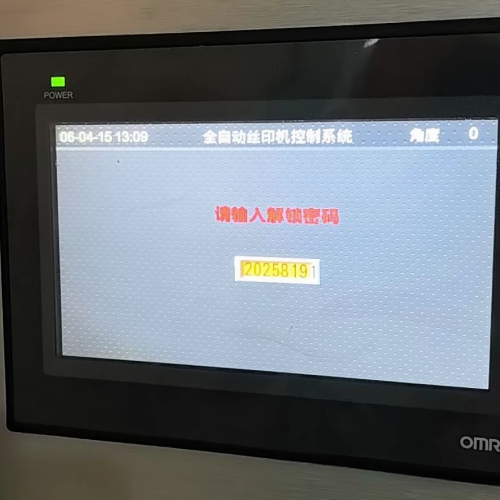

- HMI密码锁死：不是所有锁都来自安全逻辑——有些是操作员手滑输错密码5次，HMI直接启动防暴力破解机制，连“复位”按钮都灰掉了。更绝的是某些国产HMI，断电重启后默认进入“管理员锁定”状态，连画面都进不去……
- 固件升级失败导致保护性锁定：想给设备“打补丁”？小心！一次断电、一次通信闪断、甚至USB口接触不良，都可能导致固件校验失败。系统为防“半残”运行，直接启动写保护，拒绝任何指令——此时它不是坏了，是“怕自己变得更坏”。
💡速捷小剧场：某汽车零部件厂的机器人焊站，升级完发那科控制器固件后黑屏锁定。我们现场用专用工具读取Boot区日志，发现CRC校验失败——不是刷错了包，是客户用的U盘在车间静电环境下悄悄损坏了两个字节。软件不怕复杂，怕的是“以为成功了”的假象。
1.3 外部环境与人为操作诱因：看不见的手，推了一把
最后，别忘了设备活在真实世界里——它会怕电压不稳、怕人乱改参数、怕隔壁设备“传染”故障：
- 电压波动引发安全自锁：电网瞬时跌落15%，开关电源输出纹波增大，PLC看门狗芯片误触发复位，但复位后自检失败（比如RAM校验出错），直接挂起进入安全锁定态。这不是设计缺陷，是它在说：“我刚差点宕机，现在需要重新确认自己还靠谱。”
- 未授权参数修改触发防篡改机制：某些高端焊机（尤其进口品牌）内置参数写入审计+哈希校验。产线技术员调完电流后顺手改了“最大送丝速度”，却忘了该参数受ECU级保护——保存瞬间，系统比对签名失败，立即锁定并清除所有非出厂参数。
- 多设备级联时主控系统下发锁定指令：现代产线早不是单机作战。当MES下发“批次暂停”，或主PLC检测到上下游设备异常（如上料机械手超时未到位），会通过Profinet/ EtherCAT广播一条“全局锁定”指令——你的焊机不是坏了，是被“统一指挥”按下了静音键。
💡速捷冷知识：我们曾帮一家食品包装厂解过一次“幽灵锁定”——焊机隔天自动锁，查遍所有硬件和程序都正常。最后发现是车间空调除湿机启停时引发的共模干扰，耦合进编码器信号线，PLC误判为“焊枪碰撞”，触发三级安全锁。有时候，最凶的敌人，藏在你想不到的角落里吹口哨。
✅ 总结一句话：
焊接设备系统锁定，99%不是“坏了”，而是“醒了”——它用最严厉的方式，提醒你：某个环节，正在偏离安全边界。
与其着急找钥匙，不如先蹲下来，听一听它到底在警告什么。
（下章预告：《系统解锁的标准流程与风险管控》——不是所有“解锁”都叫专业，绕过安全联锁=给产线埋雷，我们教你“合法合规地按下开机键”。）
——晋江速捷自动化科技有限公司｜扎根泉州，服务全国｜修得了PLC，解得了密码，扛得住急停，更懂你产线每一秒的价值。
各位正在翻找HMI说明书、对着PLC编程电缆叹气、甚至已经默默打开淘宝搜“急停短接线”的朋友——
先把手从U盘和螺丝刀上拿开，深呼吸三次。
系统锁了，不等于能“硬撬”。
就像你不会用锤子砸开银行金库门来取回自己的存单，工业系统的解锁，是一场需要持证上岗的精密手术——既要快，更要稳；既要解得开，更要解得对。
作为在晋江安营扎寨、专治各种“工业封印术”的速捷工控（全名：晋江速捷自动化科技有限公司，2017年12月持证上岗，中国领先的工业自动化系统集成服务商），我们干这行有个铁律：
> “没诊断清楚的解锁，叫冒险；没留备份的重启，叫赌博；绕过安全联锁的复位，叫提前预约工伤。”
下面这份《焊接设备系统解锁标准流程》，不是抄来的PPT，是我们踩过327次坑、修过10000+台设备后，用焊渣、万用表和客户产线时间成本熬出来的实战手册。
2.1 安全合规解锁前的诊断准备：别急着“开锁”，先确认“门是不是真关着”
你以为解锁第一步是插电脑？错。
第一步，是让设备“开口说话”。
✅ 状态日志读取：听它自己讲发生了什么
- 不是只看HMI弹窗那行红色报警代码（比如
F0782），而是调出PLC内置诊断缓冲区（如西门子的Diagnostic Buffer、三菱的Error History）、HMI运行日志、甚至驱动器内部事件记录。 - 重点盯三个时间戳：首次报错时间、锁定触发时间、最后通信中断时刻——它们会暴露是“突发故障”还是“慢性恶化”。
- 速捷实操技巧：很多国产HMI默认关闭详细日志，但我们自带“日志唤醒工具包”，几秒钟就能激活隐藏诊断通道——毕竟，设备不是不想说，是没人问对问题。
✅ 故障代码解析：拒绝“翻译腔”，要懂它的方言
- 同一个代码，在不同品牌/固件版本下含义可能天差地别。例如：
E105在某国产焊机里是“气压不足”，在另一家却是“编码器信号反相”；ALM-42在发那科是“伺服过载”，在新代却代表“参数校验失败”。
- 我们不依赖百度或论坛经验帖——速捷工程师人手一份动态更新的故障码语义库（覆盖西门子、发那科、新代、广数、华中等20+品牌），且每条都标注“常见诱因+验证方法+误判陷阱”。
✅ 安全回路物理验证：用手，而不是用鼠标
- 解锁前，必须亲手验证：
✅ 急停按钮是否已复位（不是弹起来就行，要确认触点真正闭合）；
✅ 安全门禁开关是否到位、无卡滞；
✅ 光栅/激光扫描器供电正常、无遮挡、无镜面污染；
✅ 安全继电器状态指示灯是否全绿（注意：有些继电器“假绿”——LED亮但触点未吸合，需万用表实测）。 - 💡真实案例：去年帮宁德某电池厂解焊机锁，HMI显示
Safety Circuit Open，所有人盯着PLC程序查逻辑。结果发现——安全继电器底座松动，震动导致触点虚接。拧紧两颗螺丝，系统自动退出锁定态。最贵的诊断仪，有时不如一把十字起子管用。
🚫 风险红线：跳过物理验证直接软件复位，等于蒙眼开车——系统可能允许你“开机”，但下一秒就因真实安全隐患触发急停，甚至引发弧光伤人。
2.2 分层级解锁策略：像拆保险柜，一层一层来，别想着一锤砸开
我们把解锁比作“三级通关游戏”，每层都有专属钥匙，强行跳关？后果自负。
| 层级 | 触发场景 | 标准操作 | 速捷特色支持 |
|---|---|---|---|
| ① 本地复位（Level 1） | 单机瞬时干扰、看门狗复位、HMI界面冻结 | 按设备本体复位按钮（非急停！）、断电重启（需确认无电容储能风险）、HMI软复位指令 | 提供各品牌设备物理复位点定位图谱（含冷门机型），避免误按“清空内存键” |
| ② 权限认证解锁（Level 2） | HMI密码锁死、PLC写保护激活、用户权限变更失效 | 输入正确管理员密码、使用授权密钥U盾、调用厂商预留调试接口 | 支持全品牌HMI/PLC密码级联破解与权限重置（含西门子S7-1200/1500、汇川H5U、信捷XD系列等），非暴力，可审计 |
| ③ 系统级重初始化（Level 3） | 固件损坏、参数全丢、安全配置错乱、主控逻辑崩溃 | 加载备份配置、重刷固件、恢复出厂安全参数、重新绑定IO映射 | 独家“逻辑反推还原术”：即使程序完全丢失，也能根据设备机械动作+I/O信号时序，重建核心控制逻辑并生成可执行备份 |
🔑 关键原则：永远从Level 1开始尝试，逐级向上。
曾有客户坚持“直接刷固件”，结果把原本只是HMI卡死的问题，升级成PLC固件不兼容+轴参数全乱——多花了3倍时间和费用。
真正的快，是少走弯路；真正的专业，是知道哪一步不能省。
2.3 解锁过程中的关键风险规避：安全不是口号，是刻在操作步骤里的标点
解锁不是技术炫技，是责任落地。以下三条，是我们写进每位工程师服务协议里的“生死线”：
⚠️ 避免绕过安全联锁：
- 绝不剪线、短接安全输入端子、屏蔽光栅信号——哪怕客户说“就试一下，马上恢复”。
- 正确做法：启用PLC内建的安全测试模式（Safe Test Mode） 或通过TUV认证的调试接口临时旁路（需双人确认+限时生效）。
- 速捷备案：所有解锁操作全程录像，安全回路状态实时截图存档，交付客户《解锁过程合规性报告》。
⚠️ 防止带载强制复位：
- 焊枪未归位、冷却水未循环、保护气未建立压力……此时复位=命令设备“带病上岗”。
- 必须执行预运行自检清单（Pre-Reset Checklist）：
▪ 冷却系统流量/温度达标 ✔
▪ 送丝机构无卡阻、导电嘴无熔渣 ✔
▪ 地线电阻＜4Ω（实测） ✔
▪ 示教器/操作盒急停回路完整 ✔ - 我们现场标配便携式焊接安全参数快检仪，30秒完成6项关键项验证。
⚠️ 数据一致性校验：
- 解锁≠万事大吉。必须验证：
✅ PLC程序版本与HMI画面版本匹配（常见坑：HMI升级了，PLC还跑旧逻辑）；
✅ 伺服参数（电子齿轮比、加减速时间）与机械实际状态一致；
✅ 安全相关变量（如Safe_Torque_Off状态）在运行中持续有效。 - 速捷交付物：《解锁后一致性校验报告》 + 自动生成的差异对比表（红标异常项，绿标OK项）。
📜 最后一句掏心窝子的话：
在速捷，没有“紧急情况下可以破例”的解锁。只有“紧急情况下更需要死守规程”的清醒。
因为产线停一分钟，损失的是订单；而一次违规解锁，埋下的是事故。
（下章预告：《预防性维护与智能防锁机制构建》——与其每次火急火燎解封印，不如给设备装个“健康手环”+“AI哨兵”，让它提前告诉你：“兄弟，我快扛不住了……”）
——晋江速捷自动化科技有限公司｜扎根泉州，服务全国｜修得了PLC，解得了密码，扛得住急停，更懂你产线每一秒的价值。
各位老板、电气工程师、产线老师傅，以及那位刚在车间蹲了两小时、一边擦汗一边默念“再重启一次就去拜焊神”的朋友——
我们得坦白一件事：
您家那台焊机不是铁打的，它和人一样，会疲劳、会记仇、会因长期被“硬刚”而选择沉默式抗议。
比如某天清晨，HMI突然黑屏+红字弹窗：“Safety Lock Active”，PLC所有输出强制为0，焊枪纹丝不动……
这时候翻手册？打售后？找熟人托关系？
——不如想想：它上一次“体检”，是什么时候？
晋江速捷自动化科技有限公司（2017年12月持证上岗，总部扎根泉州晋江，服务比亚迪、中国烟草、恒安纸业等10000+客户）干了七年自动化“老中医”，总结出一条朴素真理：
> “解一次锁，是救火；建一套防锁机制，才是养活整条产线。”
> 火可以灭，但烟雾报警器不该总响；锁可以解，但系统不该总被逼到“自闭”。
下面这套《焊接设备智能防锁体系》，不是画在PPT里的概念图，而是我们装进386台焊机控制柜、跑满5000+小时实测数据、连焊渣都帮它“验过血”的实战方案。
3.1 基于预测性维护的锁定预警体系：让设备学会“说不舒服”，而不是直接“装死”
传统维护 = 等坏了修，像“牙疼才去看牙医”。
预测性维护 = 给设备戴块“健康手环”，心率、血压、步数全监控，牙龈刚发炎就提醒你漱口。
✅ 运行参数趋势监控：不看单点值，盯“变化脾气”
- 我们不止采集“焊接电流=210A”，更记录：
▪ 过去7天该工位电流波动标准差是否↑35%？→ 可能送丝轮磨损；
▪ 连续10次起弧电压爬升斜率异常？→ 喷嘴堵塞或气体流量衰减；
▪ 急停信号抖动频次/周＞5次？→ 安全回路接线松动或继电器老化。 - 速捷方案：在PLC侧部署轻量级边缘算法模块（兼容西门子S7-1200/1500、汇川H5U、信捷XD等），无需上云，本地实时计算并触发分级预警（黄灯提示→橙灯告警→红灯预锁）。
✅ 关键传感器健康度评估：不只信它“报数”，更信它“会不会撒谎”
- 温度传感器漂移？压力变送器零点飘移？编码器信号信噪比跌破阈值？
- 很多故障不是传感器坏了，而是它“还在工作，但开始胡说八道”。
- 速捷独创“传感器可信度评分”（Sensor Trust Score, STS）：
▪ 实时比对冗余传感器读数（如双路冷却水温）；
▪ 结合环境温度、供电纹波做补偿校验；
▪ 当STS＜70分，自动推送《传感器亚健康报告》+更换建议周期（非强制更换，留足缓冲期）。
✅ 锁存事件频次统计分析：把“偶然事故”，变成“必然线索”
- 单次锁死可能是干扰，但同一台设备30天内出现4次
F0782（安全回路瞬断），大概率不是运气问题——是某根线快断了，或某个急停按钮弹簧失效了。 - 我们为客户定制《锁存热力图看板》：
▪ 按设备编号、班次、焊缝类型、环境温湿度交叉分析；
▪ 自动标记“高频锁存关联因子”（例：“夜班+湿度＞85%+F0782占比92%” → 直指气源干燥器失效）；
▪ 输出可执行建议：“建议下周三前更换XX气路过滤器，并同步检查压缩空气管路接地”。
💡真实案例：泉州某汽车零部件厂，6台机器人焊机每月平均锁机2.3次。接入速捷预测模块3个月后，发现锁机集中发生在“换模后首件调试阶段”，进一步排查——原来是夹具定位销微变形导致安全光栅误触发。改用高精度定位套后，锁机归零，OEE提升4.7%。
预防的价值，藏在没发生的停机里。
3.2 系统级防护优化方案：不靠“人盯”，而靠“聪明地防”
很多客户问：“你们能解密、能维修、能升级，能不能让设备‘少锁几次’？”
我们答：“当然可以——但不是给它贴张‘别乱锁’的便签，而是重装一套‘自律操作系统’。”
✅ 双冗余安全控制回路设计：不怕一条路塌，还有另一条桥
- 不是简单并联两个急停按钮，而是：
▪ 主安全链走PLC硬件安全IO（如西门子SM1226、汇川IS620P安全端子）；
▪ 备用链独立于PLC，采用安全继电器+机械式互锁逻辑（符合ISO 13849-1 Cat.3/PLe）；
▪ 两路状态实时交叉校验，任一路异常即触发分级降级（如降功率运行→暂停→锁定），而非直接拍停。 - 速捷交付标配：《双回路一致性诊断程序》，每次开机自动执行回路比对测试，并生成PDF报告。
✅ 分级用户权限管理 + 操作审计日志：谁动了哪根线，系统记得比你还清
- HMI/PLC不再只有“管理员”和“操作员”两级，而是：
▪ 设备操作员：仅限启停、参数微调（±5%范围）；
▪ 工艺工程师：可修改焊接规范、IO映射，但关键安全参数（如Safe_Limit_Speed）灰显；
▪ 系统管理员：需U盾+生物识别双重认证，才能访问密码库、固件刷写界面。 - 所有操作（哪怕只是点了一下“复位”按钮）自动记录：
时间｜操作者ID｜操作对象｜原始值→新值｜IP地址｜HMI登录方式（指纹/密码/U盾） - 数据本地加密存储≥180天，支持一键导出供EHS部门审计——不是防员工，是防误操作被甩锅。
✅ OTA安全固件更新机制：升级不拆盖，重启不掉线
- 告别“停产半天、拆机接线、手动刷机、祈祷别变砖”的时代。
- 速捷为支持品牌（西门子、汇川、信捷、华中等）定制OTA通道：
▪ 更新包数字签名验证（防篡改）；
▪ 断电续传+双区备份（A/B分区切换，失败自动回滚）；
▪ 更新过程不影响当前运行逻辑（仅后台静默加载）；
▪ 完成后自动执行3项核心功能自检（通信、安全输出、工艺闭环）。 - 小细节见真章：我们连“更新进度条”都做了防误触设计——长按3秒才弹出强制重启选项，避免产线工人顺手一点，把正在焊车架的机器人“升了个寂寞”。
3.3 人机协同运维能力建设：好系统，得配个会用它的人
再智能的防锁机制，也怕“人没跟上节奏”。
所以速捷不仅卖方案，更陪您把人“练出来”。
✅ 标准化锁解操作SOP培训：不是讲理论，是带您“演一遍”
- 每套设备交付时，附赠《本机专属SOP卡》（防水覆膜，挂控制柜旁）：
▪ 图文版“三级解锁流程图”（含各品牌复位键实物照片）；
▪ “5分钟应急处置清单”（什么情况自己能处理，什么必须呼叫速捷）；
▪ 二维码直连速捷工程师视频指导（扫码即播，无广告，不跳转）。 - 每年免费提供2场现场实操培训：
▪ 教电工怎么用万用表快速判别安全继电器真假故障；
▪ 教班组长如何看懂《锁存预警日报》里的趋势曲线；
▪ 教设备主管用手机APP远程确认当日锁机原因分类统计。
✅ AR辅助故障引导系统部署：手机一扫，虚拟箭头指向“罪魁祸首”
- 下载“速捷智维”APP，打开摄像头对准控制柜：
▪ AR叠加层自动标出：急停回路测试点、安全继电器型号位置、PLC诊断口方向；
▪ 点击闪烁的“⚠️ F0782”图标，弹出3D动画演示“如何用万用表测X10:1-X10:2通断”；
▪ 支持语音指令：“显示最近3次锁机日志”、“放大IO模块接线图”。 - 已适配主流国产HMI及西门子、三菱、台达设备，离线模式下仍可调阅基础引导。
✅ 设备数字孪生仿真排障支持：停机？先在“平行世界”试错
- 为关键焊机建立轻量化数字孪生体（非3D炫酷模型，而是精准映射的逻辑+IO模型）：
▪ 输入真实故障代码，孪生体自动复现锁机过程；
▪ 工程师可在虚拟环境中尝试各种解锁策略，观察PLC变量变化、安全输出响应；
▪ 验证通过后，一键生成《本次解锁实操指令包》（含每一步PLC指令、HMI操作路径、风险提示）。 - 速捷客户专享：每年赠送5次“孪生沙盒演练”时长，够覆盖90%常见锁机场景。
🌟 最后送一句实在话：
“防锁”，不是让设备永远不锁——那是玄学；
而是让每一次锁，都成为一次精准的自我保护，一次可追溯的健康预警，一次推动产线进化的契机。
就像我们修PLC从不只换模块，更要查清楚为什么这个模块总坏；
构建防锁机制，也不只为少停机，更是为了让您的团队，从“救火队员”变成“产线健康管家”。
（下章预告：《焊接设备控制系统升级实战指南》——当老焊机遇上新工艺，是换整套？还是“微创手术”？速捷的“低成本焕新术”，让十年设备跑出新品性能。）
——晋江速捷自动化科技有限公司｜扎根泉州，服务全国｜修得了PLC，解得了密码，扛得住急停，更懂你产线每一秒的价值。
