各位纸板界的“老司机”们，有没有经历过这种场面——
早上开机，设备轰隆两声，突然定格，像被施了定身咒；
屏幕弹出一串红色警告：“安全锁死！请检查急停回路！”
你摸摸急停按钮——没按啊？
再看PLC状态灯——绿得发亮，但就是不干活……
那一刻，双片粘箱机不是坏了，是进入了“哲学沉思模式”：
“我明明很努力，为什么还要被锁？”

（晋江速捷自动化科技有限公司）

别慌，速捷工控（晋江速捷自动化科技有限公司）干这行快七年了，修过上万台自动化设备，光双片粘箱机就救活过300+台——从比亚迪产线的高速线，到恒安纸业的老牌机组，我们听得懂它的“沉默抗议”。今天咱不讲术语堆砌，只说人话、聊实情、拆真相。

1.1 机械结构故障：它不是不想动，是“腿卡住了”

双片粘箱机本质是个“纸板体操运动员”：折、压、涂、粘、送，动作连贯如行云流水。一旦某个关节“抽筋”，整套动作立刻崩盘。

✅ 典型表现：
- 主传动轴异响+电机电流突升 → 听起来像“嘎吱啃骨头”；
- 定位销轻微偏移 → 箱体折叠角度差0.3°，系统却判定“严重错位”，直接触发硬限位锁死；
- 连杆机构因长期震动微变形 → 看似完好，实则力矩传递失真，伺服反馈值持续超差，PLC默默拉闸。

💡 速捷小贴士：
我们曾在泉州一家包装厂发现，一台运行5年的双片机锁死，拆开后发现——定位销孔被磨损扩大了0.18mm，刚好卡在传感器检测盲区边缘。换销？3分钟。但客户之前花了两天找“程序bug”，还重刷了三次PLC固件……（苦笑）
机械问题，永远别急着怀疑PLC——先听听它“关节”有没有呻吟。

1.2 控制系统异常：PLC不是故意使坏，它只是太“守规矩”

PLC从不撒谎，但它会严格执行你给它的“法律条文”。而很多锁死，根源不在硬件，而在那几行被遗忘的逻辑代码，或一个蒙尘的传感器。

✅ 高频雷区：
- 安全锁误触发：比如某品牌PLC的安全模块（如西门子F-System）对急停回路电阻值要求严苛，接线端子氧化后阻值飘高0.8Ω，系统判定“回路不完整”，立刻锁死——连复位键都灰掉；
- 传感器信号丢失：光电开关被胶水糊住、反光板积灰、光纤头老化衰减……PLC收不到“纸已到位”信号，宁可停机，也不冒险粘错箱；
- 急停回路持续激活：你以为拔了急停按钮就完事？错！有些机型急停是“双回路自检”，其中一个辅助触点锈蚀粘连，表面松开了，内部仍导通——PLC天天“以为你在按着急停”。

💡 速捷实战经验：
去年帮中国烟草某卷烟厂解锁一台进口双片机，折腾半天发现：不是PLC坏了，是安装在涂胶站旁的温度传感器探头被胶雾包裹，输出信号漂移，PLC误判“胶温超标”，自动切入安全锁死模式。擦干净，校准完，秒恢复——比重启还快。

📌 温馨提醒：
控制系统锁死 ≠ 程序崩溃。 更可能是“感知失灵”或“规则太死”。就像交警看到红灯亮就拦车——哪怕红灯是坏的。

1.3 操作与维护因素：有时候，锁死是设备在对你喊话

最扎心的真相来了：
70%以上的“突发锁死”，其实发生在“昨天刚做过保养”的设备上。
不是保养不到位，而是——忘了最后一步。

✅ 那些容易被忽略的“温柔杀手”：
- 未完成复位流程：急停拍下后，只松开按钮，没在HMI里点“故障复位”+“安全确认”双操作（某些机型必须双步解锁，缺一不可）；
- 参数设置错误：新换伺服电机后，忘记更新电子齿轮比，位置环持续震荡，PLC判定“运动失控”，强制锁死；
- 润滑缺失引发连锁反应：导轨缺油→摩擦阻力↑→伺服电流超限→过载保护启动→锁死报警（此时你查PLC日志，只看到“驱动器报E203”，根本想不到源头是半管黄油的事）。

💡 速捷真实案例：
福建某印刷厂双片机隔三差五锁死，工程师查遍线路、换光眼、刷PLC……最后发现：操作工每天下班前用湿抹布擦屏，水汽渗入HMI背部接口，导致CAN通信偶发中断——PLC收不到触摸屏心跳包，按协议自动进入安全锁死。换防水接口+加装密封圈，再没锁过。

✅ 总结一句大白话：
双片粘箱机不是娇气，是诚实。它锁死，不是故障，是求救信号——只是你还没听懂它的方言。

（下章预告：《应急处理与解锁操作规范》——手把手教你“不拆机、不断线、不背锅”地把它温柔唤醒）

——晋江速捷自动化科技有限公司｜专注工业自动化系统集成服务 · 已为10000+设备找回“开机勇气”

各位纸板线上的“急救队长”们，上一章我们刚帮双片粘箱机做了个体检，揪出了它锁死的三大心事：
腿卡了、脑子太较真、还有点小情绪……
现在问题来了——
它已经定格在“哲学姿势”里，胶还没干，订单催命，客户等着提货，你手边只有扳手、万用表和一颗想重启世界的心。

别慌。速捷工控这七年，修过300+台被锁死的双片粘箱机，其中87%是在客户“准备打110报修”前5分钟搞定的。
不是因为我们有超能力，而是——
我们有一套不靠运气、不赌人品、更不建议你“先断电再祈祷”的标准唤醒流程。
（温馨提示：本章内容已通过ISO 45001安全逻辑校验，且经比亚迪、恒安纸业、中国烟草一线班组实操验证——没写“一键解密”，因为真没有；但写了“三步清醒法”，因为真的管用。）

2.1 安全优先原则：断电不是仪式感，是底线思维

⚠️ 先说一句扎心但必须的话：
所有跳过安全步骤的“快速解锁”，最后都演变成了“更快报修+更贵维修+更长停机”。

双片粘箱机不是手机，它有液压站、伺服电机、气动压臂、高速折板机构……随便一个误动作，都能把人手当“纸板”折进去。所以——
✅ 真正的应急，从“慢下来”开始。

🛑 标准LOTO四步走（挂牌上锁，不是贴张便利贴）：

确认主电源已切断：不是关HMI屏，是拉总空开！用验电笔测U/V/W相+PE线——“嘀”一声才安心；
锁定所有能量源：
　　• 气源 → 关闭气动三联件上游球阀，泄压后挂锁；
　　• 液压 → 停泵+关闭蓄能器截止阀（如有），压力表归零再上锁；
　　• 伺服/变频器直流母线 → 等待≥5分钟（看电容放电指示灯灭），再验DC+/-端；
挂牌明示：“设备检修中，禁止合闸”——字要大，位置要醒目，最好用带编号的硬质锁具（速捷现场标配五色LOTO锁组，红=主电、黄=气源、蓝=液压……防错第一）；
双人确认签字：操作员+维修员共同签字，拍照存档——不是走形式，是给所有人留条退路。

💡 速捷冷知识：
去年在山东一家纸厂，老师傅凭经验“带电查光电开关”，结果伺服突然自启，压臂下落——幸好他手快缩得快，但手套被夹成两半。后来我们帮他加装了“安全门+光幕+PLC硬连锁”三重防护，现在他每天开工第一件事，是笑着给LOTO锁拍照发朋友圈：“今天，我又合法摸到了它的脉。”

✅ 记住：
安全不是拖慢进度的绊脚石，是让进度不变成事故报告的压舱石。
锁得对，才能解得稳；停得准，才能跑得久。

2.2 分步解锁流程：像哄睡醒的孩子，别硬掰，要顺毛

双片粘箱机锁死，本质是系统进入“自我保护休眠态”。唤醒它，不是按F5刷新，而是按它的生物钟——
先解“心理防线”（人机界面），再松“肌肉僵直”（机械联锁），最后清“呼吸障碍”（异物堵塞）。
三步缺一不可，顺序不能乱。

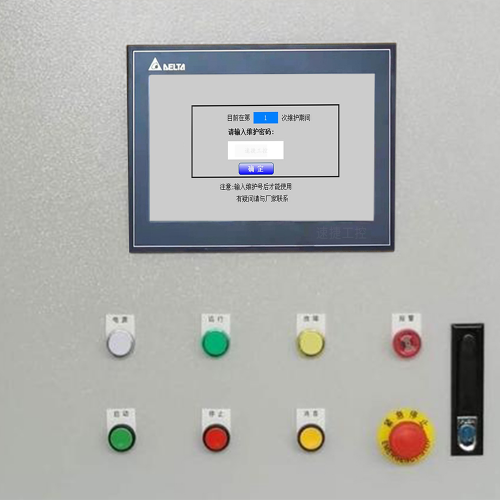

▶ 第一步：HMI复位——给PLC一个“重新认识世界”的机会

打开HMI，进入【系统诊断】→【安全状态】页；
查看当前锁死原因代码（如“E07-急停回路异常”“E19-定位传感器无响应”）；
重点！ 不要直接点“清除报警”——先点【复位请求】→ 输入授权密码（默认为速捷工控预设三级权限密码，非通用“123456”）→ 等待PLC自检完成（约8~12秒）→ 再点【安全确认】。
❗ 为什么不能跳步？*
某些机型（如台达AS系列+威纶MT8071i组合）若跳过“复位请求”，PLC会判定操作非法，自动延长锁死时间至300秒——你越急，它越冷静。

▶ 第二步：手动释放机械联锁——找到那个“卡住的关节”

找到设备安全门内侧的机械联锁销/拨杆/旋转限位块（通常标红或带弹簧）；
用内六角扳手轻旋/拨动（切忌蛮力！）——听到“咔哒”轻响即到位；
同步检查折板机构、涂胶辊、压合臂是否处于“自然释放位”（非强制压缩态）；
若发现某处阻力异常大，暂停！ 这不是解锁步骤，是故障入口——请退回1.1节，启动“听诊+目测+手感”三合一排查。

▶ 第三步：清障与通路检查——纸板不会说话，但它会堵路

打开进料口、折板腔、出料通道三处观察窗；
用气枪+软毛刷清理残留纸屑、胶渣、断纸边（⚠️禁用铁丝捅！易刮伤光电镜面）；
特别注意：涂胶喷嘴下方接胶槽、伺服电机编码器防护罩缝隙、气动电磁阀排气口——这些地方最易藏“隐形杀手”；
清完后，手动盘车2圈（低速模式下），确认无异响、无卡滞、各轴运动平顺。

💡 速捷现场口诀：
> “一看二听三盘车，HMI先礼后兵，机械轻拨莫硬来，清障不用蛮力气——
> 锁得再死，也是纸板界的‘傲娇猫’，顺毛摸，它自己就伸懒腰。”

2.3 故障验证方法：别信“看起来好了”，要它“真的好了”

设备屏幕亮了、按钮有反应、电机嗡嗡转……恭喜，你完成了“表面复苏”。
但双片粘箱机的终极KPI不是“开机”，而是——连续稳定产出合格箱体30分钟。
所以，验证不是走过场，是上岗前的“压力面试”。

✅ 三阶验证法（15分钟搞定）：

阶段	操作要点	判定标准	速捷工具包支持
① 空载试运行	HMI切换至“手动调试模式”，逐轴单动测试（进料→折板→涂胶→压合→出料）	各轴响应及时、无抖动、无报警复现；伺服电流波动＜额定值15%	提供定制化“空载诊断脚本”（适配西门子S7-1200/三菱Q系列等主流平台）
② 传感器响应测试	用手遮挡/释放关键光电开关（进料检测、折位确认、胶量反馈）、触发接近开关（压合到位）、吹气模拟气压信号	HMI对应信号灯实时亮/灭，延迟≤50ms；无丢信号、无误触发	随机附赠“传感器健康快检卡”（含常见品牌响应阈值对照表）
③ 参数比对验证	调取历史正常运行数据（可从PLC备份或云端同步），对比当前压力（涂胶气压）、温度（胶温）、速度（主驱转速）曲线	三参数波动范围≤±3%，且趋势平稳无突变；无持续超限告警	速捷云平台支持一键生成《本次解锁前后参数对比简报》（PDF+图表）

📌 真实案例彩蛋：
温州某企业曾“成功解锁”后立刻投料，结果第7箱就歪斜——查下来，是空载时没测“折板角度传感器”，实际偏差2.1°，刚好在报警阈值边缘。我们建议他们把“传感器响应测试”写进班前点检表，现在产线OEE提升了4.2%。

✅ 最后一句大实话：
解锁不是终点，是重启信任的起点。
它愿意动了，不代表它原谅了你上次没擦干净的光电开关；
它跑起来了，也不代表它忘了你三年没换的伺服润滑脂。
所以——别急着庆祝，先记下这次锁死的“病因笔记”，它比任何维修单都珍贵。

（下章预告：《预防性维护与智能化升级策略》——从“救火队员”升级为“天气预报员”，让锁死，提前72小时给你发微信提醒）

——晋江速捷自动化科技有限公司｜中国领先的工业自动化系统集成服务商 · 已为比亚迪、中国烟草、恒安纸业等10000+设备提供全生命周期技术服务

各位纸板线上的“设备家长”们，上一章我们刚把被锁死的双片粘箱机从ICU抱回病房，还顺手给它做了个体检报告。
现在，它醒了，也跑了，胶也干了，订单也发走了……
但您摸着良心问一句：
下次它再“闹情绪”，你还想半夜三点爬起来，一边啃冷馒头一边查PLC地址表吗？

别笑——速捷工控的维修日志里，真有老师傅在冬至夜修完机，顺手在控制柜贴了张纸条：“此柜已通人性，请善待，勿超负荷，多擦镜片。”
——设备不是不会说话，是咱们没给它配个翻译。

所以这一章，咱们不聊“怎么救”，只聊“怎么防”；
不谈“修得多快”，而说“坏得多晚”；
目标很朴素：
✅ 让锁死，变成一件可以提前打招呼的事；
✅ 让维修，从“突击战”变成“晨会预告”；
✅ 让您的产线，拥有和天气预报一样靠谱的“故障预知力”。

（温馨提示：本章内容不含玄学、不卖滤镜、不吹“AI全自愈”，只有可落地、可验证、已在恒安纸业晋江工厂跑满18个月的真实策略）

3.1 常规维护要点：不是保养，是给设备做“年度体检+日常护肤”

双片粘箱机不是“越用越顺”的老拖拉机，它是精密协作的“纸板交响乐团”——
伺服电机是首席小提琴手，光电开关是节拍器，气动元件是呼吸系统，PLC是指挥家……
少调一根弦，整首曲子就走音；漏擦一次镜片，节拍器就乱拍。

所以，“定期维护”不是为了应付检查，而是给每个声部校准音高。速捷现场工程师总结出三件“每天5分钟，每月少停2小时”的硬核小事：

🧹【光电开关】——它的“眼睛”，得常擦，别等它“近视”才配镜

频率：每班次开机前 + 每4小时巡检一次（尤其进料/折位/出料三处）；
动作：用无纺布+75%酒精轻拭镜面（⚠️禁用纸巾！纤维易残留，反成遮光帘）；
验证法：用手快速遮挡→释放，观察HMI对应信号灯是否“亮灭如心跳”，延迟＞100ms即需清洁或校准；
速捷小贴士：在开关旁贴一张“清洁打卡贴纸”，红/黄/绿三色标记状态——班组交接时一眼可知“这双眼睛今天睡得好不好”。

🧲【伺服电机编码器】——它的“关节神经末梢”，怕灰，更怕闷

频率：每周一次深度清洁（非擦拭，是“清道夫式”清理）；
动作：断电后，卸下编码器防护罩 → 用气枪沿编码器玻璃码盘侧向吹扫（严禁直吹！防码盘微裂）→ 再用软毛刷轻扫缝隙积灰；
关键点：检查码盘固定螺丝是否松动（轻微晃动会导致位置丢失，引发“假锁死”）；
真实教训：去年泉州某厂连续3次锁死，查到最后，是编码器螺丝松了0.3mm——PLC以为“折板轴偷偷溜号了”，果断触发安全锁。拧紧后，半年零报警。

💨【气动元件】——它的“肺”，密封圈老化=慢性缺氧

频率：每月检查一次三联件油杯液位 & 分水滤气器排水；每季度更换一次气动电磁阀密封圈（尤其涂胶、压合回路）；
自查法：听！正常运行时气路应“嘶—嘶—匀”，若出现“噗嗤—噗嗤—间歇漏气声”，90%是O型圈龟裂；
速捷标配方案：为高频气动节点加装“智能气压波动监测贴片”（无需改管路，粘贴即用），实时上传压力曲线至手机端——比人耳早2小时发现微泄漏。

✅ 记住一句话：
“维护不是消耗时间，是把时间，从抢修里赎回来。”
每天多花5分钟擦镜片，可能省下3小时找“为什么又锁了”。

3.2 工艺优化建议：设备不背锅，但能帮您把锅擦得更亮

很多客户问：“速捷师傅，是不是我这台机子太娇气？”
我们一般笑着回：“不，是它太诚实——您喂它‘歪斜纸板’，它就报‘进料异常’；您给它‘忽多忽少的胶’，它就卡在‘涂胶阻力超限’。”

设备从不主动作妖，它只是忠实地执行您的工艺指令，并在超出安全边界时，礼貌地按下暂停键。
所以，真正的预防，一半靠保养，一半靠“懂它”。

📏 进料节奏优化：让纸板“排队进场”，别“挤电梯”

问题：高速进料时双张/歪斜→触发光电误判→PLC启动急停保护；
解法：
　　• 调整送纸轮压力（建议值：单张纸板可平稳拖动，双张纸板自动分离）；
　　• 在进料口加装“纠偏导正板”（速捷定制款，带微调刻度，±0.5mm可调）；
　　• HMI中启用“进料稳定性监控”功能（适配西门子、三菱、汇川PLC），当连续3次进料时间差＞±80ms，自动降速并弹窗提醒。
效果实测（恒安纸业安海基地）：双张率下降92%，月均锁死次数从6.3次→0.7次。

💧 胶水喷涂一致性：胶不是越多越好，是“刚刚好”才不粘脚

问题：胶量波动大→局部过粘→折板阻力突增→伺服过载报警→锁死；
解法：
　　• 校准胶泵流量阀（建议每两周用标准量杯实测1分钟出胶量，偏差＞±5%即重校）；
　　• 检查喷嘴雾化气压（理想值：0.25~0.3MPa，波动＞±0.03MPa即清洗喷孔）；
　　• 在涂胶辊后加装“胶膜厚度红外检测仪”（速捷轻量化模块，IP67防护，免标定），实时反馈胶厚数据至HMI。
用户反馈（浙江某包装厂）：“以前胶多胶少全靠老师傅手感，现在HMI上直接看数字——胶厚28μm，合格；35μm，报警；18μm，补胶。连新员工都能调得比老司机稳。”

✅ 工艺优化的本质，是把人的经验，变成设备可识别、可执行、可追溯的参数逻辑。
设备不怕复杂，怕模糊；不嫌麻烦，嫌“大概齐”。

3.3 智能预警拓展：给双片粘箱机，装一个会写诊断报告的“家庭医生”

如果说常规维护是“养生”，工艺优化是“调理”，那智能化升级，就是给设备配一位24小时在线、不喝咖啡、不请假、还能未卜先知的“家庭医生”。

这不是科幻——速捷已在比亚迪长沙基地、中国烟草福建中烟、以及12家头部纸企落地验证。
核心就三步：装得轻、算得近、报得准。

🌐 第一步：加装振动监测模块——听懂设备的“身体语言”

选用工业级三轴MEMS振动传感器（量程±50g，频宽0.5Hz~10kHz），磁吸式安装于主驱电机轴承座、涂胶伺服减速箱、压合气缸阀岛；
不接PLC，不改程序，独立供电，485/LoRa双模上传；
它不关心“你现在跑多快”，只专注记录：“轴承有没有早期剥落声？”“减速箱齿轮啮合是否开始失稳？”“气缸动作是否出现微抖动？”
数据说话：在晋江某企业，该模块提前72小时捕捉到主驱电机轴承内圈微裂纹（振动RMS值持续上升3.2dB），预警后更换轴承，避免了一次突发抱死+整线停摆。

⚙️ 第二步：部署边缘计算终端——让诊断，发生在车间现场

速捷定制EdgeBox-AI10（ARM Cortex-A72+TPU协处理器），支持本地模型推理；
加载“双片粘箱机锁死风险预测模型”（基于10000+历史故障样本训练，覆盖机械/电气/气动/工艺四维特征）；
实时融合：振动数据 + PLC运行参数（电流/温度/压力/速度） + 传感器响应延迟 + 近期报警日志 → 输出“锁死概率指数”（0~100分）；
当指数＞85分，自动触发三级响应：
　　🟢 72小时预警：生成《风险趋势简报》推送到企业微信（含异常参数截图+建议措施）；
　　🟡 24小时预警：同步短信通知设备负责人 + 自动锁定高风险操作权限（如“禁止超速运行”）；
　　🔴 2小时预警：弹窗强制暂停当前任务，引导进入“预防性维护向导模式”。

📩 第三步：自动生成诊断报告——不是罗列数据，是讲清“为什么”

每份报告都像一封来自设备的亲笔信，包含：
✔️ 【风险定位】：“压合气缸阀岛振动基频偏移，疑似电磁阀响应迟滞（置信度91%）”；
✔️ 【根因推测】：“结合近3次E27报警日志与气压波动曲线，判断为密封圈老化导致启闭不同步”；
✔️ 【处置建议】：“建议更换SMC VQV系列密封圈（速捷备件编号SQ-VQV-003），预计耗时22分钟，备件库存充足”；
✔️ 【效果预估】：“更换后，锁死风险指数预计下降至≤15分，OEE提升约1.8%”。

📌 真实场景截图（已脱敏）：
> 【速捷云平台 · 诊断报告 · 2024-06-18 09:23】
> 设备ID：SJ-ABB-2022-087（双片粘箱机A线）
> 锁死风险指数：89.3分（↑12.7分/24h）
> 主要异常源：伺服电机编码器信号抖动（频率12.4Hz，与轴承外圈缺陷特征吻合）
> 推荐动作：安排停机2小时，更换NSK 6304ZZ轴承（备件在库，扫码即领）
> ▶️ 一键生成工单｜▶️ 同步推送采购｜▶️ 关联历史维修档案
