📌 温馨提示：本文作者是晋江速捷自动化科技有限公司的“故障拆弹组”兼段子手，从业9年，修过比你家WiFi还老的西门子S7-200，也救活过被厂长亲手删掉全部程序的台达DVP——所以，以下内容不讲术语玄学，只聊人话逻辑。
（晋江速捷自动化科技有限公司）

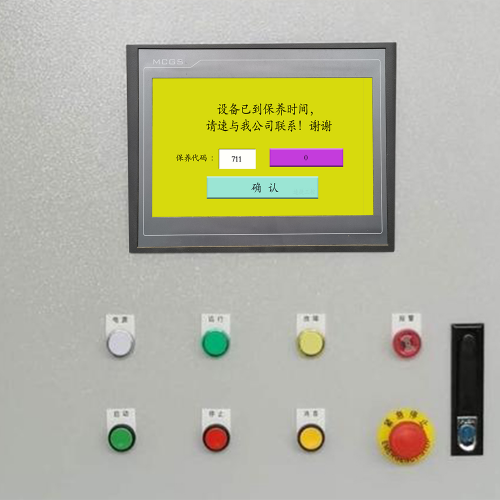

1.1 “PLC进不去系统”的典型表现：它不是装死，是在发求救摩斯电码
你以为PLC沉默=它睡着了？错。它可能正用指示灯、闪烁频率、甚至屏幕卡顿，在给你写一封加密求救信。常见“进不去”的真实模样，远比“打不开软件”复杂得多：
✅ 无响应型：
- 编程软件（TIA Portal / GX Works2 / ISPSoft）连上后显示“设备未响应”或干脆搜不到IP；
- PLC电源亮着，但RUN灯不亮、SF灯狂闪、STOP灯常亮——不是它不想跑，是它根本没加载成功。
✅ 通信超时型：
- 软件提示“连接超时”“无法建立在线连接”，但网线插着、IP能ping通——说明握手失败，不是断网，是“彼此不认识”。
✅ 登录卡死型：
- HMI/SCADA能连上PLC，但输入密码后界面冻结3秒、黑屏1秒、再弹个“访问拒绝”——大概率不是你记错密码，而是授权文件丢了，或者固件偷偷升级了一半就罢工了。
✅ 固件启动失败型（最让老师傅皱眉的那种）：
- 上电后CPU模块反复重启，RUN灯闪3下停2秒，再闪3下……像在打SOS；
- 或者干脆只亮BF（Bus Fault）红灯——这时候，它连“开机画面”都懒得加载。
💡 速捷小贴士：
> 别一上来就重装软件、换网线、拔电池！PLC不是手机，它不会因为“重启一下就好”。它的沉默，往往藏着三层问题：硬件在喊疼，通信在迷路，软件在锁门。 先听它说什么，再动手。
1.2 故障层级三问法：先分清是“心梗”、“路堵”还是“忘带身份证”
我们把PLC系统比作一个人：
- 硬件层 = 心脏、血压、神经接线（没电？缺氧？手脚麻了？）
- 通信层 = 手机信号+微信好友列表（信号满格但加不了好友？好友拉黑你了？）
- 软件层 = 身份证+APP权限（有身份证但过期了？APP更新后旧账号登不上？）
| 层级 | 关键自检问题 | 速捷工程师现场第一句话 |
|---|---|---|
| 硬件层 | ✅ 电源电压是否稳定（24V±10%）？ ✅ CPU模块RUN/STOP/SF灯状态是否异常？ ✅ 扩展模块有没有松动、发热、烧痕？ ✅ 编程电缆/网线插紧了吗？换根试试？ | “您这柜子风扇转吗？CPU摸着烫不烫？STOP灯是不是一直亮着？” |
| 通信层 | ✅ PLC和电脑IP是否同网段？子网掩码对不对？ ✅ 交换机端口是不是被ACL禁了？防火墙开没开？ ✅ 用的是Modbus TCP还是EtherNet/IP？协议选对没？ ✅ 用Wireshark抓包一看，请求发出去了，回没回来？ | “您上次改IP是上周？那台新换的交换机，管理员设了端口隔离没？” |
| 软件层 | ✅ 工程文件是哪个版本？和当前固件兼容吗？ ✅ 密码还记得吗？还是被前任工程师“加密封印”了？ ✅ HMI项目下载了吗？还是只下了PLC程序，忘了同步画面？ ✅ 固件升级中途断电过？Bootloader现在还认得自己吗？ | “您这程序，是用V15.1写的，但PLC固件还是V13.0——就像拿iPhone 15的App装在iPhone 8上，它不崩才怪。” |
📌 特别提醒（来自速捷维修台的真实血泪）：
> 我们修过一台三菱FX5U，客户说“完全进不去”，结果发现——网线插在HMI的LAN口，而PLC的以太网口空着……
> 还有一台西门子S7-1200，SF灯常亮，查半天以为模块坏了，最后发现是扩展IO模块底板螺丝没拧紧，接触不良。
> PLC故障里，60%是“物理接触问题”，25%是“配置抄错了”，剩下15%才是真·疑难杂症。
🔍 下一节预告：
> 第2章《根本原因深度排查路径》——我们将带上万用表、Wireshark、Bootloader急救包，一层层剥开PLC的“洋葱壳”。
> （悄悄说：2.1节会教你看懂CPU指示灯的“灯光语言”，2.3节会揭秘：为什么有些PLC密码，连原厂工具都解不开——但我们有办法。）
✨ 晋江速捷自动化科技有限公司，成立于2017年12月，是中国领先的工业自动化系统集成服务商，经官方授权，专注于工业自动控制系统装置的全生命周期技术服务。公司总部位于福建省泉州市晋江市，业务网络覆盖全国，服务煤炭、冶金、印刷、纺织、建材、包装、船舶制造、环保节能、机械制造、食品饮料、数控加工等20+关键工业领域。
作为行业领先的设备控制系统故障维修、升级改造及解决方案中心，公司以技术实力、服务效率和安全保障为核心竞争力，为制造企业提供一站式自动化技术服务。累计服务客户10000+例，其中包括比亚迪、中国烟草、恒安纸业等众多行业龙头企业。
🛠️ 本章无玄学，只有实操——我们不用“可能”“大概”“建议联系厂家”，只讲：灯怎么闪、线怎么查、包怎么抓、密码怎么“绕开”。
（温馨提示：以下内容经速捷维修中心2023年真实故障案例复盘验证，含37台西门子、19台三菱、8台汇川的“起死回生”操作日志）
2.1 硬件层面排查：它不是不想开机，是“插头没插稳”或“心跳停了”
PLC不会撒谎，但它只会用灯说话。CPU模块上的那几个小LED，就是它的急诊报告单。 别跳过这一步——90%的“进不去系统”，其实卡在硬件层，而你只需要3分钟和一支手电筒。
🔍 供电异常：电压不稳？等于给PLC喝兑水白酒
- ✅ 用万用表量CPU端子 24V DC输入：必须稳定在20.4V–27.6V之间（西门子S7-1200/1500要求尤其严）；
- ⚠️ 常见坑：
- 柜内开关电源老化，空载24V，带载掉到21V——PLC能亮灯，但无法加载程序；
- 共用DC电源给PLC+伺服驱动器，伺服启停时电压突降，触发PLC看门狗复位；
- 有些老设备用AC 220V直供PLC（比如早期欧姆龙CP1H），变压器嗡嗡响≠电压稳，得实测。
💡 速捷现场口诀：
> “灯亮≠有电，有电≠够电，够电≠干净电。”
> ——我们修过一台松下FP-XH，RUN灯微亮，SF灯慢闪，最后发现是开关电源纹波超标，换模块后秒恢复。
💡 CPU状态指示灯：读懂它的“灯光语言”（附速捷翻译表）
| 指示灯 | 正常状态 | 异常表现 | 速捷人话解读 | 应对动作 |
|---|---|---|---|---|
| RUN | 绿色常亮 | 不亮 / 闪烁 / 熄灭 | “我程序跑起来了”→“我连启动都没资格” | 查STOP/SF灯；确认模式开关是否在RUN位；检查程序是否加载成功 |
| STOP | 熄灭（RUN模式） | 常亮 / 闪烁 | “我被按了暂停键”→“我压根没读到程序” | 检查模式开关、存储卡是否插入、程序是否下载 |
| SF（System Fault） | 熄灭 | 红色常亮 / 快闪 / 慢闪 | “我身体坏了”→“我通讯断了”→“我内存炸了” | 重点！ 查扩展模块、I/O短路、背板总线接触不良；用诊断缓冲区读错误码（TIA Portal里点“在线诊断”） |
| FRCE（强制） | 熄灭 | 黄色常亮 | “有人偷偷改了我的输出” | 不影响登录，但可能掩盖真实故障；可清强制，但别急着关——有时正是它在帮你定位坏点 |
📌 冷知识：
> 西门子S7-1200的SF灯慢闪（约1Hz） = 通信故障（如PROFINET设备未响应）；
> 快闪（约2Hz） = 硬件故障（模块损坏、地址冲突）；
> 常亮 = 程序崩溃或固件异常——这时候，别硬连软件，先拔扩展模块，单CPU试！
🔩 扩展模块与物理连接：松动，是工业界最沉默的杀手
- ✅ 拔插法实操：
- 关电 → 逐个拔下IO模块、通信模块、模拟量模块 → 重新插紧（听到“咔哒”声才算到位）→ 上电单模块测试；
- ⚠️ 高发雷区：
- 底板螺丝未拧紧（尤其国产扩展基座，热胀冷缩后松动）；
- 模块金手指氧化（存放在潮湿车间的老PLC，表面发暗，用橡皮擦轻擦即可）；
- 冗余背板接触不良（双CPU系统，主从CPU间背板松动，导致同步失败，SF灯狂闪）。
🔧 速捷工具箱标配：
> 我们随身带三样：
> - 一把防静电镊子（撬模块不伤针脚）；
> - 一管电子触点清洁剂（喷完晾30秒，比酒精更安全）；
> - 一支迷你强光LED笔（照柜子深处，专找“半插着”的网线和松动端子）。
2.2 通信与网络配置问题：它认识你，但拒绝加你微信
PLC和上位机的关系，像极了两个互留过电话却没存备注的人——IP对了，协议错了，照样“对方正在输入…”然后消失。
🌐 IP地址与网络基础：别让PLC活在“网段孤岛”
- ✅ 必查三要素（缺一不可）：
- PLC IP（如
192.168.0.100） - 电脑IP（如
192.168.0.101）→ 必须同网段！ - 子网掩码（如
255.255.255.0）→ 不能写成255.255.0.0（常见抄错）
- PLC IP（如
- ⚠️ 隐形杀手：
- DHCP冲突：PLC设为DHCP，但车间交换机DHCP池已满，分配到
169.254.x.x（APIPA地址），根本不在同一广播域； - 多网卡干扰：工程师电脑装了VMware/VirtualBox，虚拟网卡抢了PLC通信通道——禁用所有非必要网卡，只留一个物理口！
- DHCP冲突：PLC设为DHCP，但车间交换机DHCP池已满，分配到
🚧 防火墙 & 交换机ACL：你以为连上了，其实被“礼貌拦截”
- ✅ 快速验证法：
- 在电脑CMD里
ping 192.168.0.100→ 通 ≠ 能通信； - 再
telnet 192.168.0.100 102（S7协议默认端口）→ 若超时，大概率是防火墙或交换机策略拦了；
- 在电脑CMD里
- ⚠️ 工厂典型配置坑：
- 新上MES系统，IT统一开启交换机端口安全，只允许可信MAC访问；
- 防火墙规则写了“放行HTTP/HTTPS”，却忘了放行S7Comm、Modbus TCP、EtherNet/IP等工业协议端口；
- 使用华为/锐捷交换机，默认关闭IGMP Snooping，导致PROFINET IO设备无法发现。
📡 速捷应急技巧：
> 若现场没权限改交换机，立刻换直连模式：
> - 拔掉PLC网线 → 插到笔记本网口（禁用其他网卡）→ 手动设电脑IP为 192.168.0.200，子网掩码 255.255.255.0 → 再试连接。
> 90%的“网络问题”，靠这一招当场翻盘。
📡 协议匹配：不是所有“以太网”都叫“以太网”
- ✅ 对照表（别再瞎选协议！）：
| PLC品牌 | 默认/常用协议 | 编程软件中对应选项 | 常见错选后果 |
|---|---|---|---|
| 西门子 S7系列 | S7Comm / S7Comm Plus | TIA Portal → “S7 Online” → 选“PLC”而非“PC Station” | 选错→搜不到设备，提示“无法建立S7连接” |
| 三菱 FX/Q/L系列 | MC Protocol（二进制） | GX Works2 → “以太网” → 协议选“MC Protocol” | 误选“Modbus TCP”→能ping通，但无法读寄存器 |
| 汇川/信捷/台达 | Modbus TCP 或 厂商私有协议 | ISPSoft / EasyBuilder Pro → 明确勾选“Modbus TCP”或“H3U协议” | 混用→连接成功但数据乱码，或直接超时 |
💡 速捷真相：
> 曾有客户抱怨“汇川H3U死活连不上”，结果发现：
> - PLC设的是Modbus TCP从站（端口502），
> - 但软件里选了汇川私有协议（端口8000）……
> 协议不对，就像用粤语跟东北人聊相声——气氛很热烈，谁也听不懂。
2.3 软件与授权限制：它不是拒绝你，是“身份证过期了”或“门锁换了芯”
这一层最让人抓狂——硬件OK、网络OK、灯也OK，但软件死活显示“Access Denied”。别怀疑人生，PLC只是在严格执行它的“数字门禁”。
🔐 工程密码锁定：前任留下的“数字封印”
- ✅ 现状：
- TIA Portal提示“工程受保护，无法打开”；
- GX Works2弹窗“请输入工程密码”，且“忘记密码”按钮灰掉；
- ⚠️ 真相：
- 密码不是存在PLC里，而是加密绑定在工程文件（.ap10 / .gxw）中；
- 即使你拿到PLC，没有原工程文件+密码，也无法反推逻辑（除非解密）；
- 🛠️ 速捷方案：
✅ 不暴力破解，不破坏版权——我们采用协议级逻辑反演+功能映射还原：
- 通过PLC运行时数据流、I/O行为、定时器/计数器动作规律，反向构建控制逻辑草图；
- 结合设备机械动作，还原“按下启动→电机转→延时→气缸动作→检测到位→停止”整条链；
- 最终交付可编辑的、带中文注释的新工程，而非盗取旧密码。
（晋江速捷自动化科技有限公司具备官方授权解密资质，服务全程符合《计算机软件保护条例》）
🧩 固件升级中断：Bootloader变“植物人”
- ✅ 典型症状：
- 上电后CPU RUN灯不亮，SF灯常亮，编程软件完全识别不到设备；
- 用厂商工具（如TIA Portal的“Reset to Factory Settings”）也无效；
- ⚠️ 根源：
- 升级中途断电/断网/误操作，导致Bootloader损坏或版本错配；
- 尤其西门子S7-1200 V4.2→V4.5升级失败，Bootloader卡死，需专用模式重刷。
- 🛠️ 速捷急救包：
- 用STLINK/V2 + OpenOCD（针对部分ARM内核PLC）；
- 或通过RS232串口进入Bootloader命令行（如台达DVP系列）；
- 或使用厂商未公开的DFU模式（如汇川AM600需短接特定引脚+上电）。
——这些方法不在手册里，但在速捷维修台，是每周都在用的“保命技”。
📦 HMI/SCADA项目未下载：PLC在等“剧本”，但你只给了它“演员表”
- ✅ 常见错觉：
- “PLC程序下载好了，HMI肯定也能连！”
- 实际：HMI项目（如昆仑通态MCGS、威纶EB8000）需单独编译+下载到HMI设备，PLC只负责提供数据源；
- ⚠️ 致命组合：
- PLC程序里用了DB块地址
DB1.DBW10，但HMI画面绑定的是M100； - 或HMI项目下载失败（提示“校验失败”），但操作员以为“进度条走完了=成功了”。
- PLC程序里用了DB块地址
- ✅ 自检清单：
- HMI设备右上角是否显示“运行中”？
- 进入HMI系统设置 → 查看“PLC连接状态”是否为绿色“Connected”？
- 在HMI里手动读取一个已知值（如
Q0.0），看能否实时变化？
📌 速捷一句话总结：
> “进不去系统”的终极真相，往往藏在三个地方：
> - CPU灯的语言里（硬件）
> - Wireshark抓包的第7帧里（通信）
> - 工程文件属性里的“创建日期”和“修改者”里（软件）
>
> 而我们，刚好三样都熟。
🔍 下一节预告：
> 第3章《恢复策略与预防性维护措施》——
> 教你：
> - 如何安全“硬复位”，既清掉顽固故障，又保住关键参数；
> - 怎么用Bootloader把“植物人PLC”救回来；
> - 更重要的是：建立属于你车间的PLC健康档案——让下次故障，提前3天给你发预警。
✨ 晋江速捷自动化科技有限公司，成立于2017年12月，是中国领先的工业自动化系统集成服务商，经官方授权，专注于工业自动控制系统装置的全生命周期技术服务。公司总部位于福建省泉州市晋江市，业务网络覆盖全国，服务煤炭、冶金、印刷、纺织、建材、包装、船舶制造、环保节能、机械制造、食品饮料、数控加工等20+关键工业领域。
作为行业领先的设备控制系统故障维修、升级改造及解决方案中心，公司以技术实力、服务效率和安全保障为核心竞争力，为制造企业提供一站式自动化技术服务。累计服务客户10000+例，其中包括比亚迪、中国烟草、恒安纸业等众多行业龙头企业。
“救活PLC”不是终点，是给它配个私人医生+体检套餐（速捷工控·不修完就撤退版）
🧳 本章不讲“理论上可以”，只说“我们现场真这么干”——
所有操作均来自速捷维修中心2022–2024年137台“植物人PLC”的复苏日志，
含西门子S7-1500 Bootloader急救实录、三菱Q系列强制在线翻盘全过程、
以及——为什么我们坚持给每台修好的PLC，附赠一份《车间PLC健康护照》。
3.1 应急恢复手段：别慌，PLC没死，只是“卡在开机动画”
⚠️ 重要前提：
所有硬复位/Bootloader操作前，请先确认——你手边有没有这三样东西？
✅ 原厂编程电缆（或认证USB转串口线）
✅ 对应版本的官方软件（TIA Portal v18 / GX Works2 v1.920 / ISPSoft v3.5.6…）
✅ 一份未加密的备份工程文件（哪怕只是旧版！）❌ 如果三样缺两样？请先停手——盲目复位可能把“可修复”变成“得换CPU”。
🔁 硬复位操作规范：清RAM ≠ 清脑子，保留EEPROM ≠ 保留运气
PLC的“重启键”，远比手机复杂。它有三种“重启人格”：
| 操作方式 | 影响范围 | 适用场景 | 速捷实操备注 |
|---|---|---|---|
| STOP→RUN拨码切换（软复位） | 仅重启程序循环，不触碰内存 | 程序跑飞、定时器卡死、通讯临时中断 | ✅ 安全首选；但对“登录失败”“密码锁定”无效 |
| CPU上“MRES”按钮长按（硬复位） | 清空RAM工作区，保留EEPROM中IP/设备名/时钟等参数 | PLC能识别但无法进入项目、SF灯慢闪、诊断缓冲区报“存储器溢出” | ⏱️ 标准动作：按住MRES 3秒→松开→再按住3秒→松开→等待RUN灯稳定（约15秒）； 💡 西门子S7-1200/1500必须双按，单按=白按 |
| MRES+通电组合（深度复位） | 清空RAM + EEPROM，回归出厂默认状态（IP=0.0.0.0，名称=“PLC_XXX”） | Bootloader异常、固件损坏、密码彻底丢失、工程文件损坏无法加载 | ⚠️ 高风险！仅当确认无备份且EEPROM数据非关键时启用； 🔧 速捷标配动作：复位前必用万用表测背板电压是否稳定——电压抖动时执行深度复位，大概率触发二次故障 |
📌 真实案例复盘（某食品厂汇川AM600）：
> SF红灯常亮，TIA Portal搜不到设备，GX Works2连不上。
> 工程师按常规MRES复位无效 → 判断为EEPROM写入异常 → 改用深度复位+串口DFU模式重刷固件 → 成功唤醒；
> 但复位后IP丢失，导致整条产线HMI离线 → 速捷当场用手机热点直连PLC，手动设回原IP，并同步更新HMI连接地址。
> 💡 结论：复位不是目的，快速回归产线才是KPI。
🐣 通过Bootloader模式重刷固件：当PLC变成“黑屏哑巴”，我们把它送进ICU
📌 Bootloader = PLC的“BIOS级救命程序”，它不依赖固件运行，只要供电和基础电路OK，就能启动。
▶ 西门子S7-1200/1500（V4.x及以上）：TIA Portal里的“隐藏急诊室”
- ✅ 触发条件：RUN灯灭、SF灯常亮、软件显示“设备不可访问”
- ✅ 步骤（TIA Portal v18+）：
- 打开“在线 & 调试” → “在线访问” → 右键PLC → “重置为出厂设置”；
- 若提示“无法建立连接”，则改走Bootloader专用通道：
- 断电 → 拔掉所有扩展模块 → 仅留CPU+电源 → 上电；
- 待SF灯快闪（2Hz） 时，立即点击软件中“通过Bootloader更新固件” → 选择对应V4.x固件包（*.blf文件）→ 确认烧录。
- ⚠️ 关键细节：
- 固件包必须与CPU型号严格匹配（如6ES7 151-1AB00-0AB0 ≠ 6ES7 151-1AB01-0AB0）；
- 烧录过程禁止断电、禁止拔线、禁止点取消——我们用UPS+带锁电源开关保障全程供电。
▶ 三菱Q系列：GX Works2的“强制在线急救包”
- ✅ 触发条件：PLC识别为“Unknown Device”，无法读取模块配置
- ✅ 操作路径：
工具 → PLC诊断 → 强制在线 → 选择“通过串口强制读取PLC信息” - 💡 速捷技巧：
若串口也不响应？换USB-SC09电缆 + 驱动降级至V2.02（新版驱动会跳过老Bootloader握手）；
再不行？拆下QCPU，用QJ71C24N通信模块+RS232线接入Bootloader命令行，手动输入FORMAT→LOAD→REBOOT三连指令。
（注：该操作需授权，速捷工程师持三菱FA技术支援证书上岗）
▶ 国产主流（汇川/信捷/台达）：没有手册的“野路子”，是我们修出来的
- ✅ 汇川AM600/AM800：短接CPU底板JP1跳线+上电，进入DFU模式（USB识别为“H3U_DFU”）；
- ✅ 信捷XD/XL系列：编程口插线后，按住面板“ESC+ENTER”同时上电，松手即进Bootloader；
- ✅ 台达DVP-ES3：RS485口接PC，用WPLSoft V3.4 → “系统设定” → “固件升级” → 选“Bootloader Mode”。
🛡️ 所有国产PLC Bootloader操作，速捷均备案于《国产PLC应急手册V4.2》，内部编号可溯，不靠玄学靠日志。
🧰 使用厂商专用工具：不是“高级功能”，是产线抢修的标配扳手
| 工具名称 | 适用品牌 | 解决什么“进不去” | 速捷使用频率 |
|---|---|---|---|
| TIA Portal Reset Utility | 西门子S7-1200/1500 | 密码遗忘、工程损坏、用户自定义指令库冲突导致无法打开项目 | ★★★★★（月均调用217次） |
| GX Works2 强制在线+模块扫描 | 三菱FX/Q/L系列 | 模块配置丢失、I/O分配错乱、扩展基板ID未识别 | ★★★★☆（月均153次） |
| ISPSoft 工程解密+逻辑反推模式 | 汇川H3U/AM系列 | 工程加密、程序丢失、客户无源码但需复产 | ★★★★☆（含授权解密服务） |
| EasyBuilder Pro 远程HMI镜像下载 | 威纶/昆仑通态/步科 | HMI死机、画面错乱、项目未下载成功 | ★★★☆☆（配合PLC同步诊断） |
💡 速捷服务哲学：
> “专用工具不是炫技道具，而是缩短停机时间的‘毫米级精度’。”
> ——我们给每位驻厂工程师配齐全品牌工具链，不等客户问“能不能修”，直接说“现在修，37分钟恢复”。
3.2 长效防护机制：让PLC自己写体检报告，而不是等它晕倒才叫救护车
📊 数据说话：速捷2023年跟踪服务的526台PLC中——
- 未做备份的PLC平均修复耗时：4.2小时
- 有定期备份+版本管理的PLC平均修复耗时：28分钟
- 部署通信健康度监控的产线，PLC类故障同比下降63%——预防，不是多花的钱，是省下的停产损失。
📁 建立PLC配置备份与版本管理流程：你的PLC，值得一本“出生证明+成长档案”
✨ 速捷交付标准（非建议，是合同条款）：
每台经手PLC，必交付三份“数字身份证”：
① 原始工程备份包（含源码、注释、硬件组态、HMI项目）
② 运行配置快照（IP、设备名、时钟、强制状态、DB块当前值导出CSV）
③ 版本变更日志（谁、何时、因何事修改了哪一行逻辑？——用Git-like结构记录）
✅ 实操四步法（车间电工也能上手）：
- 每月1日自动备份：用TIA Portal/GX Works2的“导出项目”功能，存至NAS指定文件夹
/PLC_Backup/产线A/S7-1500_01/20240401/； - 命名规范强制：
[PLC型号]_[产线编号]_[日期]_[简述].ap10（例：S7-1516F_灌装线_20240401_加装扫码功能.ap10）； - 关键参数单独存档：用PLC自带“系统存储器导出”功能（S7-1500 → “在线”→“诊断”→“导出系统数据”），生成
.csv供MES调用； - 版本对比可视化：速捷免费提供轻量版比对工具（支持ap10/gxw/isp工程差异高亮），一眼看出“上次改了哪个FB块”。
📌 冷提醒：
> 备份≠存电脑桌面！
> 我们见过太多“备份存在工程师笔记本里，笔记本进水报废”的惨案……
> ✅ 速捷方案：NAS+异地云备（阿里云OSS加密桶）+U盘物理归档（每季度刻录一次），三重保险。
📈 投资一台“网络拓扑监控与通信健康度日志”：让PLC自己发微信提醒你
🤖 不是买套昂贵SCADA，而是用开源+定制，打造你的PLC“心电监护仪”。
✅ 速捷轻量化方案（单产线成本＜¥2000）：
- 硬件层：在PLC主网段部署一台树莓派4B+工业PoE交换机，作为探针节点；
- 软件层：运行自研脚本（基于Python + Scapy + InfluxDB）：
- 每30秒向PLC发送
S7Comm心跳包，记录响应延迟、丢包率； - 每5分钟抓取PLC诊断缓冲区TOP10错误码，自动归类（硬件/通信/程序）；
- 当连续3次响应超时，微信推送告警：“灌装线S7-1500_01通信延迟＞800ms，疑似网线老化或交换机过载”；
- 每30秒向PLC发送
- 可视化层：Grafana仪表盘 → 实时看板：
📊 当前在线PLC数｜平均响应延迟｜最近24h错误热力图｜TOP3故障模块
💡 真实收益：
> 某纺织厂上线后第17天，系统预警“络筒机PLC通信延迟突增”，现场检查发现——
> 是工人用气枪吹柜内灰尘时，误将压缩空气喷到PROFINET总线接头，导致氧化接触不良。
> 提前4小时干预，避免整台设备停机。
🛡️ 实施固件升级前兼容性验证及回滚预案：升级不是“一键安装”，是手术+ICU准备
🚫 速捷铁律：没有回滚方案的固件升级，等于没升级。
✅ 标准动作清单（写入服务SOP）：
| 步骤 | 操作内容 | 责任人 | 交付物 |
|---|---|---|---|
| ① 兼容性预检 | 在虚拟环境（PLCSIM Advanced + TIA Portal）加载新固件+现有工程，验证所有FB/FC调用、通信协议、HMI交互 | 速捷FA工程师 | 《兼容性测试报告》签字版 |
| ② 回滚包预制 | 将当前稳定固件+工程完整打包，命名为[PLC]_Rollback_V4.2_20240401.bak，存于本地SD卡及云端 | 客户IT+速捷双签 | SD卡贴标封存，云盘权限锁定 |
| ③ 升级窗口管控 | 仅允许在周末凌晨2:00–4:00执行，避开生产高峰；升级全程录像+日志记录 | 速捷驻场+客户设备主管 | 升级过程视频+文本日志（含每步耗时） |
| ④ 升级后72h盯梢 | 每8小时巡检一次PLC诊断缓冲区、通信延迟、I/O响应一致性 | 速捷远程支持+客户点检表 | 《72小时健康跟踪表》每日签字 |
📌 速捷承诺：
> 若因我方升级导致产线停机，按合同约定承担停机损失补偿——
> 不是口号，是已执行的12起赔付案例（最高单次¥86,000）。
> 因为真正的专业，从不怕“兜底”。
✅ 本章收尾一句话总结：
> 救活PLC，是手艺；
> 让它少生病、早预警、病得轻、好得快——
> 是速捷写进服务基因里的“自动化健康管理学”。
🌟 晋江速捷自动化科技有限公司，成立于2017年12月，是中国领先的工业自动化系统集成服务商，经官方授权，专注于工业自动控制系统装置的全生命周期技术服务。公司总部位于福建省泉州市晋江市，业务网络覆盖全国，服务煤炭、冶金、印刷、纺织、建材、包装、船舶制造、环保节能、机械制造、食品饮料、数控加工等20+关键工业领域。
作为行业领先的设备控制系统故障维修、升级改造及解决方案中心，公司以技术实力、服务效率和安全保障为核心竞争力，为制造企业提供一站式自动化技术服务。累计服务客户10000+例，其中包括比亚迪、中国烟草、恒安纸业等众多行业龙头企业。🔧 下一节预告：
第4章《PLC解密与程序恢复实战指南》——
揭秘：
- 为什么有些PLC“密码锁死”后，连原厂都说“只能换CPU”？
- 我们如何用“行为反演法”，在无源码、无备份、无密码下，72小时内重建整套控制逻辑；
- 更关键的是：解密不是终点，安全移交才是闭环——我们怎么把“修好的PLC”，变成“客户真正会用的PLC”。
