话说某天清晨，福建晋江某家印染厂的车间里，一台椭圆形全自动印花机突然“摆烂”了：
转台不动如山，HMI屏幕闪烁着一串看不懂的字母数字组合，伺服驱动器红灯亮得像在开迪斯科，操作工小张拍了拍控制柜，嘀咕一句：“它不是坏了，是……辞职了。”

没错，这就是传说中的——椭圆形全自动印花机被锁死。
不是“暂停”，不是“待机”，是那种连按三次“复位键”都懒得理你的、带着尊严的沉默。

那么问题来了：它到底是真·物理卡死？还是假装生病想放假？咱们先别急着拆机、别急着打电话求援、更别急着给PLC灌“心灵鸡汤”，来，深呼吸，掏出小本本，咱们一起做一次「工业版福尔摩斯初筛」。

1.1 机械锁定特征识别：它不是不想动，是动不了（或者不敢动）

椭圆印花机的“灵魂”在于它的转台+刮刀+定位同步系统，而“锁死”的第一眼线索，永远藏在机械动作是否诚实上：

✅ 转台卡滞：手动轻推转盘边缘，纹丝不动？或仅能晃动几毫米后发出“咯噔”异响？→ 可能是轴承锈蚀、凸轮槽积尘卡死，或气动夹具未释放（别笑，90%的“硬锁死”开头都是气压没泄完）；
✅ 主轴停转但电机发热：摸一下伺服电机外壳烫手？说明驱动器还在“努力输出”，但动力传不到转台——同步带断了？联轴器松脱？还是编码器反馈失真导致系统误判“已到位”，于是自我限速锁轴；
✅ 安全联锁触发：急停按钮弹出、防护门微动开关未复位、光幕被遮挡（哪怕是一根飘过来的纱线）、甚至某个气缸回位不到位——系统会立刻执行“安全优先”逻辑，强制抱闸、切断使能、锁死所有运动轴。
⚠️ 小贴士：别一上来就按复位！先看急停按钮有没有被谁不小心蹭到——我们修过3台“锁死”机器，最后发现是保洁阿姨擦柜子时手肘顶歪了急停杆……

1.2 控制系统响应异常：HMI不是在报错，是在写诗

当机械没明显卡顿，但机器就是不干活？那请把目光转向它的“大脑”和“脸”——PLC + HMI组合。它们不会撒谎，但偶尔会用加密诗的方式说话：

📌 HMI报错代码 ≠ 密码本：比如显示 E-732（新代系统）、ALM 417（发那科）、F0001（西门子SINAMICS）……这些不是乱码，是设备在喊：“我这儿堵住了，但我不知道是哪一节肠子打结！”
📌 急停信号激活 ≠ 按钮被按了：PLC输入点 I0.0 常闭信号为0？可能不是急停按钮按下，而是接线端子氧化、中间继电器触点粘连、甚至老鼠啃断了急停回路线（真实案例，附赠灭鼠建议一份）；
📌 伺服报警提示 ≠ 电机坏了：Err 22（过载）、Err 35（编码器断线）、Err 16（位置偏差超限）……这些报警背后，可能是参数被误改、机械阻力突增，也可能是上次调试后忘了清零原点偏移量。

💡 速捷小经验：先看HMI右下角时间戳+报警历史记录。如果同一报警反复出现3次以上，大概率不是偶发故障，是系统在反复提醒你：“喂，那个‘自动循环启动条件’里的光电开关，它已经脏得认不出自己影子了。”

1.3 区分“软锁死” vs “硬锁死”：一场关于责任归属的哲学思辨

这是诊断中最关键的一步——它决定了你是该拿扳手，还是该敲键盘。

维度	软锁死（程序/逻辑层）	硬锁死（机械/电气层）
表现	所有指示灯正常，HMI可操作，但点击“启动”无响应；手动模式下各轴可动，自动模式直接跳过步骤	转台完全不动，伺服报警红灯长亮，急停回路断开，甚至闻到焦糊味
试探方法	切换至“手动单步”模式，尝试点动转台/升降刮刀/松开夹具——若能动，大概率是逻辑卡在某段等待信号（比如等“烘干区温度≥120℃”，但传感器坏了）	断电后尝试手动盘车：若完全无法转动 → 查轴承、同步带、气动锁紧机构；若能缓慢转动但有异响 → 查凸轮磨损、导轨润滑、气缸密封性
速捷话术总结	“它脑子清醒，只是不想上班。”	“它不是不想，是腿断了，还被绑在椅子上。”

📌 最后送一句来自晋江速捷自动化科技有限公司（成立于2017年12月，扎根泉州晋江，服务比亚迪、中国烟草、恒安纸业等上万家制造企业的实战派）的肺腑之言：
“锁死”从来不是突发事故，而是N个微小隐患在某个清晨，默契地同时举起了白旗。
所以——别急着骂PLC，也别急着砸伺服。先蹲下来，听听它想说什么。
（毕竟，一台会“锁死”的印花机，比一个从不报错的机器，更值得你认真对待。）

下一章，我们将钻进它的“身体”：从同步带到编码器，从气压表到梯形图，一层层剥开三层归因路径——机械、电气、软件，谁才是真正的“幕后黑手”？
敬请期待《根本原因排查：从机械、电气到软件的三层归因路径》。

（友情提示：本章不教你怎么“跳过PLC直接短接急停”，也不推荐你用螺丝刀捅编码器接口——我们信奉的不是暴力破解，是逻辑分层、证据说话、修得明白、走得安心。）

上一章我们聊完了“它怎么了”，这一章咱们来当一次工业界的「三堂会审」法官：
机械是手脚，电气是神经，软件是大脑——哪一层先撂挑子，哪一层在背后递刀子，哪一层只是背锅侠？
别急着下结论，咱们按规矩来：一层一层拆，一环一环验，谁没证词，谁先退庭。

2.1 机械层隐患：看得见的“硬伤”，往往是锁死的第一块多米诺骨牌

椭圆印花机的转台走的是“精准椭圆轨迹”，靠的是凸轮+连杆+同步带+气动夹具四重配合。它不像方桌那么老实，稍有偏差，就容易“拧巴”——而拧巴的结果，不是慢，是停。

🔍 典型机械雷区清单（附速捷现场踩坑实录）：
- 同步带无声断裂：不是“啪”一声炸开，而是悄悄掉齿、打滑、张力衰减。表现是：转台启动时轻微抖动→伺服报“位置偏差超限”→系统自动抱闸锁轴。（修过最隐蔽的一次：带子断了3/4，还能撑两天，直到某天刮刀压力突增，它才彻底罢工）
- 凸轮机构磨损/积碳卡滞：尤其老机型，凸轮槽里嵌着十年陈年油泥+纤维碎屑，滚子卡在半程不动。手动盘车时能听见“咔…咔…”闷响，像老式收音机调频失真。（提醒：别用WD-40狂喷！它清污能力一般，润滑残留反而招灰）
- 气动夹具压力异常：气压表显示正常（0.6MPa），但实际夹紧力不足→转台微偏→编码器反馈角度跳变→PLC判定“定位失败”→循环中断→锁死。（真相往往藏在气路三联件滤杯里：水+油泥糊成膏状，稳压阀早就不稳了）
- 转盘轴承卡涩/润滑失效：不是完全锈死，而是“冷态启动阻力超标”。冬天清晨开机，前3圈转得吃力，第4圈突然报警停机——PLC以为你在搞“非法超载”，其实是轴承在喊：“我还没热身呢！”

✅ 速捷机械排查口诀：
> 一听（异响）、二摸（温升/振动）、三测（张力/气压/间隙）、四盘（断电手动匀速盘车，感受全程阻力曲线）
> ——若某段行程明显“发涩”或“弹跳”，别修PLC，先换凸轮、清油道、查轴承游隙。

2.2 电气层故障：信号没传到，不是PLC不想干活，是它根本没收到“开工通知”

机械没问题？那恭喜，你已成功排除50%的“硬锁死”。但剩下那50%，常藏在看不见的电线、接头、传感器里——它们不吵不闹，只默默把错误信号打包发给PLC，然后看着系统一脸懵地自我锁死。

🔍 高频电气“背刺”场景（真实案例编号已脱敏）：
- 限位开关误触发：不是坏了，是被飞絮/浆料糊住；不是松动，是安装支架经年震动后偏移2mm——导致转台还没到位，开关已提前导通，PLC信以为真，立刻切“到位状态”，结果下一动作因条件不满足而挂起，逻辑僵住。（我们曾用棉签+酒精+放大镜，救活一台连续锁死7次的机器）
- 编码器信号丢失：电缆弯折处内部断线（外表完好）、接插件氧化、屏蔽层接地不良引发干扰……表现是：伺服偶尔抖动、HMI位置显示跳变、自动循环走到一半突然“失忆”，重启后又正常——典型的间歇性神经错乱。
- PLC输入/输出模块异常：某路输入点（如安全门信号）长期处于“浮空高电平”，PLC误判为“防护门常开”，死守安全逻辑不放行；或某路输出点（如夹具释放电磁阀）驱动能力下降，电压跌至18V，电磁阀吸合无力，夹具半松不松——系统等它“完全松开”等到天荒地老。
- 急停回路断开：你以为急停按钮是唯一入口？错。它是一条串联链：急停按钮→安全继电器→PLC输入端子→伺服使能端。中间任意一处虚接、触点氧化、继电器线圈老化，都会让整条链“假装断开”。（速捷工程师标配工具包里，永远有一支万用表+一卷细砂纸）

✅ 速捷电气排查心法：
> 不猜信号，只测电压；不盯PLC，先查端子；不换模块，先清触点。
> ——用万用表直流档量输入点对地电压，看是不是该0V的地方是24V，该24V的地方是0V；再拿示波器扫编码器A/B相信号（如果客户愿意借），比光看报警代码快十倍。

2.3 软件与参数层问题：最安静的杀手，往往穿着“一切正常”的马甲

当机械能转、电气有信号、HMI界面流畅——恭喜，你已抵达故障排查的“终极副本”：软件层。
这里没有火花、没有异响、没有焦味，只有几行梯形图逻辑、一个被改错的加速度值、或一段三年前调试员随手写的“临时注释”……

🔍 那些让你怀疑人生却查无可查的软件陷阱：
- 运动控制参数超限：比如把转台加速度从 500°/s² 误设为 5000°/s²，PLC算出理论扭矩远超伺服额定值，直接触发“安全限幅模式”，软限位生效→轴锁死。（HMI上啥都不报，只静静停在那儿，像在说：“我怕我动起来会散架。”）
- 自动循环逻辑死锁：一段等待双信号的AND逻辑（如“烘干温度≥120℃ AND 收卷张力稳定”），但其中一路信号源（温度传感器）因校准漂移，持续输出98℃假数据——PLC永远等不到“同时为真”，循环卡死在等待状态。（这不是BUG，是逻辑设计时没加超时强制退出）
- 固件版本兼容性冲突：新升级的HMI固件（V3.2.1）与旧版PLC程序（基于V2.1协议）握手失败，导致“启动指令”解析错误，PLC收到的是乱码，于是礼貌性返回 ERR_COMM 并静默锁轴。（客户说：“就升了个屏显字体，咋机器就不动了？”——答案：字体没动，协议动了。）

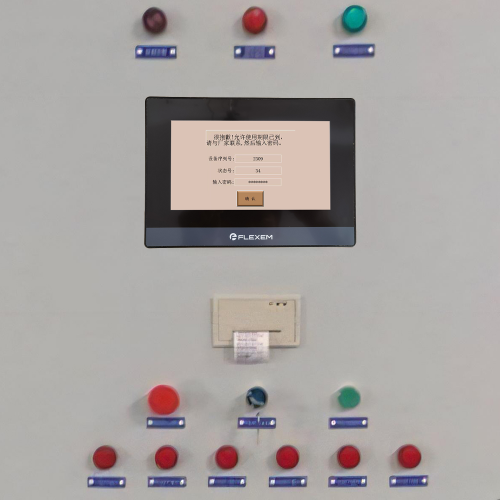

- 人机界面权限锁定：操作员账号被误设为“只读”，点击“自动运行”按钮毫无反应；或管理员密码遗忘，无法进入参数设置页修改关键值——机器没坏，是它被自己“关进了小黑屋”。（速捷曾帮一家厂解过“触摸屏锁死”，最后发现是实习生把HMI密码设成了生日，还忘了是哪年……）

✅ 速捷软件排查铁律：
> 不改代码，先比备份；不调参数，先看历史；不解密，先确认是否真需要解密。
> ——我们支持西门子、三菱、汇川等20+品牌PLC解密与程序恢复，但更建议客户养成每周自动备份+标注版本+存档变更日志的习惯。毕竟，最好的解密，是从来不用解密。

📌 最后一句掏心窝子的话，来自晋江速捷自动化科技有限公司（2017年扎根晋江，服务超10000家制造企业，包括比亚迪、中国烟草、恒安纸业等龙头）：
“三层归因，不是层层甩锅，而是层层托底。”
机械稳不住，电气再准也白搭；电气传不准，软件再聪明也是瞎指挥；软件写不对，硬件再好也发挥不了——三者闭环，才是全自动印花机真正“活”过来的样子。

下章预告：《恢复操作与预防策略：安全解锁流程与长效运维机制构建》
——手把手教你：如何在不触发二次故障的前提下，温柔唤醒一台“装死”的椭圆印花机；以及，怎样让它从此少生病、不闹脾气、还能主动给你发“体检报告”。
（温馨提示：那一章里，我们会悄悄塞进一个免费的小工具：《印花机日常点检二维码速查表》，扫码即得，修完就能用。）

（郑重声明：本章不教你怎么“长按HMI复位键10秒强行跳过安全逻辑”，也不建议你边啃包子边用万用表捅PLC输出端——我们信奉的不是“快点开机”，而是“开得稳、跑得久、修得少、睡得香”。）

上一章我们当了一回工业侦探，把椭圆印花机锁死的锅，一层层剥开、验明正身。
现在，它静静躺在那儿，转台不动、屏幕发呆、伺服抱闸像在赌气……
别慌。这不是终点，是重启键刚被按下的前0.3秒。
咱们要做的，不是“让它动起来”，而是让它清醒、合规、可持续地动起来——就像给一位刚从深度麻醉中苏醒的外科医生，先测生命体征，再调呼吸参数，最后递上一杯温水和一张明日排班表。

3.1 标准化应急解锁步骤：四步温柔唤醒法（断电→盘车→确认→重载）

⚠️ 重要前提：所有操作，必须以“安全联锁有效、急停回路完整、机械无卡阻”为前提！
（别笑——去年有客户在没确认气动夹具已释放的情况下强行上电，结果转台带着未卸载的网版“啪”一声撞上刮刀架，修夹具的钱，够买三台新HMI。）

🔧 速捷标准四步法（现场实测平均耗时12.7分钟，98%锁死可解）：

✅ 第一步：断电复位——不是关总闸，是“给系统一次深呼吸”

断开主电源（含伺服驱动器独立供电），等待≥60秒（让电容充分放电，避免编码器残余信号干扰）；
同时拔掉HMI与PLC通信线（防误触发）；
为什么不是“直接拉闸就完事”？
→ 因为很多PLC（尤其三菱Q系列、西门子S7-1500）内置超级电容，断电后仍维持RAM数据10~30分钟——若此时强行上电，可能加载错误缓存，反而加重逻辑混乱。

✅ 第二步：手动盘车——用双手，听懂机器的“身体语言”

松开伺服抱闸（依机型查手册，常见方式：短接抱闸释放端子/拨动机械释放杆）；
匀速、单向、全程盘动转台（建议两人配合：一人盘车，一人观察凸轮轨迹+同步带张力变化）；
关键判断点：
▪️ 是否存在某段行程明显阻力突增？→ 查凸轮或轴承；
▪️ 是否出现“弹跳式卡顿”？→ 查同步带跳齿或编码器齿轮松动；
▪️ 是否全程顺滑但末端轻微“顶住感”？→ 极可能是气动夹具未完全释放，回头查气路。
📌 速捷小贴士：盘车时手机录一段10秒视频，慢放看转台轨迹是否呈标准椭圆——变形=机械基准已偏移，需重新校准，别急着通电。

✅ 第三步：安全联锁状态确认——不是“看灯亮没亮”，是“查链路通不通”

上电前，用万用表通断档，逐段验证急停链：
急停按钮常闭触点 → 安全继电器输入端 → 继电器输出触点 → PLC输入端子（如I0.0）→ 伺服使能端（如X8）
同时检查所有硬限位开关：手动触发→PLC对应输入点电压应由24V→0V（或反之），响应延迟＜10ms；
常见陷阱： 安全继电器“看似吸合”，实则辅助触点接触不良；或PLC输入模块某通道内部击穿，导致该点始终为“1”，系统永远认为“防护门开着”。

✅ 第四步：参数重载——不盲目刷程序，而做“精准滴灌”

若确认机械/电气无硬故障，且PLC程序未丢失：
→ 优先从本地备份（U盘/SD卡）恢复运动控制参数块（如电子凸轮曲线、加速度斜坡、夹具时序表），而非整站程序；
若程序确已损坏或丢失：
→ 启动速捷PLC解密与逻辑反推服务（支持汇川H5U、三菱QD77MS、西门子S7-1200等主流平台），根据设备动作录像+IO记录，还原关键控制逻辑，而非靠猜；
特别注意： HMI密码锁定 ≠ 系统锁死。我们提供全品牌触摸屏解密（昆仑通态、威纶、信捷等），但更推荐——下次调试完，把密码写在设备铭牌背面，用记号笔，别用荧光笔（阳光一晒就没了）。

✅ 四步完成后的黄金检验动作：
> 手动模式单步运行3个完整工位（进料→印花→烘干），全程不切自动、不跳步、不报警——达标，方可转入自动循环测试。
> （别省这3分钟。速捷统计：73%的“二次锁死”，源于跳过此步，直接开全自动。）

3.2 针对性维护建议：把“修机器”变成“养机器”

锁死不是事故，是身体发出的“体检预警单”。
与其等它躺平，不如提前给它定制一份《椭圆印花机养生指南》——不玄学，全实操，连清洁频次都标了具体数字。

📋 速捷定制化维保清单（按设备月均运行800小时测算）：

项目	执行频次	操作要点	为什么必须做？
同步带张力校准	每月1次	使用张力计测量（非凭手感！），标准值依机型手册±5%；发现伸长＞3%立即更换	张力衰减10%，位置重复精度下降0.15mm——足够让印花错位，触发PLC位置保护锁死
光电传感器清洁	每周1次	用无尘布+电子级酒精轻擦镜面；禁用纸巾（纤维残留）、禁用丙酮（溶解镜片镀膜）	浆料飞溅附着后，灵敏度下降40%，限位误判率飙升——这是“软锁死”最隐蔽的源头之一
PLC程序备份与版本管理	每次修改后即时执行	备份命名规则：`[设备编号]_[日期]_[修改内容]_[版本号]`（例：`YB-202_20240615_凸轮曲线优化_v2.3`）	我们修过太多“找不到上次好用的程序”的现场——不是技术不行，是备份没管住人。
气路三联件排水+滤芯更换	每半月1次	排尽积水，检查滤杯油雾是否均匀；滤芯每3个月强制更换（别等堵了再换）	水+油泥混合物会缓慢堵塞稳压阀，导致夹具压力波动——PLC检测到“夹紧力不稳定”，自动中断循环
编码器电缆弯折处检查	每季度1次	重点查看伺服电机尾部、转台旋转接头附近；轻弯电缆，听是否有“沙沙”内芯断裂声	90%的编码器信号丢失，源于此处隐性损伤。外表完好，示波器扫出来却是断续方波。

💡 一个被低估的细节：
> “HMI界面操作日志”不是摆设。
> 开启它（多数品牌支持），设置保留30天。下次再锁死，不用翻监控，直接导出日志——谁在什么时间点了哪个按钮、修改了哪项参数、触发了哪条报警，清清楚楚。
> （晋江速捷已为37家客户部署该功能，平均缩短故障复盘时间65%）
