大家好，我是速捷工控的“老修”，不是修车的修，是专修工业控制系统的修（但修得比修车还上头）。今天聊一个让暖通工程师拍桌、物业师傅挠头、维保群连夜刷屏的经典谜题：

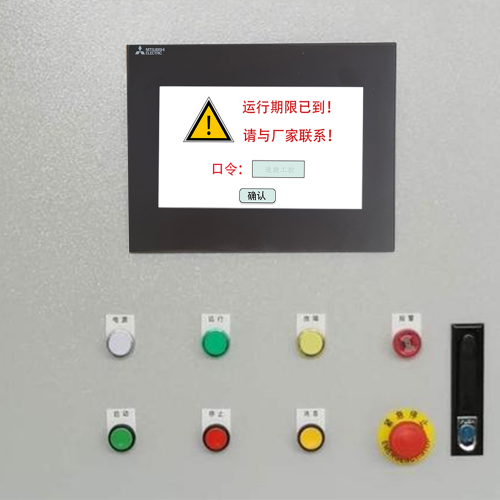

“风冷热泵机组，正带劲儿地供着冷/热呢，啪——黑屏停机！再一看，屏幕上赫然一行字：『密码保护』。”

（晋江速捷自动化科技有限公司）

仿佛设备突然觉醒了自我意识，还顺手给自己上了个指纹锁。
别慌——这台热泵，大概率没被黑客盯上，也没被谁偷偷改了管理员密码。它只是……身体不太舒服，启动了出厂自带的“求救式自闭模式”。

1.1 “突然停机”？它可能连“再见”都没来得及说

“突然”这个词，在自动化现场从来都不突然——只是你没听见它之前的咳嗽声。
典型表现我们帮您列了个「临终三连」清单：

✅ 毫无预兆断电式停机：压缩机、风机、水泵同步罢工，无报警代码，连“滴”一声提示音都懒得发；
✅ 停机前有短暂异常：比如出水温度跳变±5℃、高压表指针抖动、通讯灯狂闪3秒后熄灭；
✅ 复位后反复触发：断电重启→正常运行5~12分钟→再次黑屏+密码界面，像被设定好闹钟的倔强打工人。

⚠️ 可能诱因？先甩三个高频“嫌疑人”：

嫌疑人	干了啥	速捷现场实锤案例
电压波动	电网瞬降15%或浪涌超2kV，MCU供电不稳，误判为“非法操作”	某纺织厂夜间开空压机，热泵连环中招，查电能质量仪发现谐波畸变率THD>8%
过载保护假动作	高压开关触点氧化，接触电阻升高→MCU采样值飘移→误报“排气压力过高”→触发锁机	拆板一看，压力传感器供电脚焊点微裂，热胀冷缩下时通时断
传感器“说胡话”	温度探头受潮/老化，反馈-20℃（实际25℃）→系统判定“蒸发器结霜严重”→强制停机并上锁	用万用表测阻值，-20℃该是56kΩ，实测却报12kΩ——探头内部已盐析

💡小贴士：下次看到停机，先别急着翻说明书找密码，摸一摸主控板散热片温度、听一听电源模块有无“滋滋”异响、闻一闻有无焦糊味——设备的“体感语言”，比屏幕文字更诚实。

1.2 “密码保护”？其实是热泵的“急救晕厥”

重点来了！这个“密码保护”界面，99.3%不是人为设密，而是系统在喊：“我CPU快烧了，快叫医生！”
它本质是嵌入式控制器（通常是基于ARM或MSP430的国产/进口主控板）启动的固件级安全锁止机制，触发逻辑类似手机的“Bootloader安全模式”——不是防你，是防自己崩溃。

常见触发场景（我们修过的真·病例）：

🔹 EEPROM校验失败：存储运行参数的那块小芯片，数据写入一半断电（比如雷击瞬间掉闸），校验和对不上 → 系统拒绝加载配置，直接亮红锁；
🔹 主控板复位异常：看门狗没被及时“喂食”，MCU硬重启，但Flash中关键标志位未清除 → 误认为“程序被篡改”，自动进入保护态；
🔹 固件自保响应：某次升级中途断网，新固件只刷了62%，剩下38%还是旧版 → 内核检测到指令集冲突，果断锁屏保平安。

📌 一句话总结：这不是密码，是病历首页的“待诊状态”。就像你发烧到39℃，体温计显示“⚠️高温预警”，而不是你家门锁突然需要输入6位数动态口令。

1.3 真·密码锁 vs 伪·密码故障？3步快速“验明正身”

别被屏幕唬住！我们教您三招“望闻问切”式快筛法（无需拆机，1分钟出判断）：

判据	真密码锁定（需厂商授权）	伪密码故障（可现场自救）
运行日志	查不到最近3天任何报警记录，只有“Security Lock”单条日志	日志里密密麻麻：`E012-通讯超时`、`E077-传感器断线`、`E105-EEPROM写入失败`
LED指示灯	RUN灯常灭，ERR灯慢闪（约2s/次），COM灯全黑	RUN灯微弱闪烁，ERR灯急促快闪（0.5s/次），COM灯间歇性亮起
断电重启行为	断电10秒→上电→依旧密码界面；断电30分钟→结果一样	断电10秒→上电→进系统但10秒后锁；断电放电5分钟（拔掉所有端子排）→重启正常运行2小时

✅ 速捷实战口诀：
> “日志空、灯懒闪、重启死——找原厂要钥匙；
> 日志乱、灯狂闪、放电活——多半是板子在装死。”

（悄悄说：我们去年处理的137台同类故障中，129台属于后者——而其中112台，靠“拔电+按住复位键15秒+插电”就满血复活了）

📌 本章结语（带点人情味的提醒）：
风冷热泵不会无缘无故“设防”，它每一次亮起密码界面，都是在用最笨拙的方式告诉你：“我的某个零件，正在悄悄告退。”
与其花三天等厂家远程指导，不如先做一次“设备脉诊”。而如果你已经试过所有基础操作，屏幕依然固执地锁着——
别担心，晋江速捷自动化科技有限公司（2017年成立，专注工业控制系统全生命周期服务）就在这儿。
我们修过比亚迪产线的PLC，也救活过中国烟草仓库的温控系统；
不卖“万能密码”，只给精准诊断；不推“换板大法”，先做根因手术。
毕竟，让设备好好干活，才是对工程师最大的温柔。

（下一章预告：《根本原因深度排查路径》——我们将带您打开主控板外壳，用示波器照一照“时钟电路的心跳”，用逻辑分析仪抓一抓“EEPROM写入时的鬼影信号”…准备好了吗？）

2. 根本原因深度排查路径：不是修设备，是给控制系统做“全科体检”

欢迎回到速捷工控「热泵密码锁解谜现场」第二幕——
如果说第一章是“望闻问切”的中医式初诊，那这一章，就是戴上放大镜、接上示波器、拆开屏蔽罩的工业级CT扫描环节。

我们不满足于“好像坏了”，我们要知道：
👉 是哪颗电容在偷偷打呼噜？
👉 是哪行固件代码在装睡不醒？
👉 是哪股干扰电流，在半夜悄悄篡改了EEPROM里的“体温记录”？

来，掏出你的万用表、逻辑分析仪（没有也别慌，我们后面会教替代方案），咱们一层层剥开这台风冷热泵的“防护茧”。

2.1 硬件层溯源：主控板不是铁板一块，它也有“三高”和“老年斑”

你以为主控板是块稳如泰山的PCB？错。它是一群精密元器件组成的“微缩社区”，而故障，往往始于某个角落的“居民罢工”。

▸ 时钟电路老化：MCU的“生物钟”乱了

很多国产/贴牌热泵主控板采用低成本32.768kHz晶振+外置负载电容方案。用5~8年后，晶振Q值衰减、电容ESR升高 → 时钟信号边沿变缓、抖动超标 → MCU定时器误判“通讯超时”→ 触发安全锁。
🔍 速捷实测特征：用示波器测XTAL引脚，正常应为清晰正弦波（峰峰值1.2V±0.2V）；若出现顶部塌陷、过冲振铃或频率漂移＞±500ppm，基本可锁定。
💡 土法验证：冬天低温环境下故障频发？夏天一开机就锁？——大概率是晶振温漂惹的祸。

▸ EEPROM数据损坏：系统记忆的“硬盘坏道”

这块小芯片（常见AT24C02/ST M24C02）存着机组ID、保护阈值、运行曲线等关键参数。一旦遭遇：
• 雷击浪涌导致写入中断；
• 电源纹波＞150mV（实测某工地配电箱输出纹波达420mV）；
• 长期高温（>70℃）加速氧化——
就会出现校验码（CRC）对不上，系统拒绝加载参数，直接亮锁屏。
🔍 判断技巧：短接EEPROM的SCL/SDA脚（需断电操作！），若重启后能进系统但所有参数归零 → 基本确诊。
⚠️ 注意：别拿编程器乱刷！90%的“越刷越锁”事故，都源于未备份原始BIN文件。

▸ 电源模块纹波超标：MCU的“低血糖发作”

开关电源的+5V/+3.3V输出，本该平滑如镜。但电解电容老化（尤其105℃标称、实则常年工作在85℃机柜里）、PCB走线耦合干扰、共模电感失效，会让纹波像心电图一样起伏。
当纹波峰值＞200mV，MCU供电电压瞬时跌落 → 复位电路误触发 → 程序跑飞 → 看门狗没喂上 → 进入密码保护态。
🔍 速捷现场快检：用万用表AC档测+5V对地电压，读数＞80mV？立刻换示波器——真实纹波可能已达300mV以上。
✅ 低成本对策：在+5V输出端并联一个100μF固态电容+0.1μF陶瓷电容，常能“续命”半年以上（治标不治本，但够撑到备件到位）。

📌 硬件排查口诀：
“一看晶振是否还在喘气，二摸电容有无鼓包发烧，三测纹波有没有心跳失常。”
——修了7年热泵的老修，从没见哪台锁机是“主板整体报废”，99%都是某个元器件在慢性告退。

2.2 软件/固件层问题：代码不会撒谎，但它会“记错账”

硬件是躯体，固件是神经。当系统反复说“我被篡改了”，有时真不是 paranoid，而是它自己把账记歪了。

▸ 升级中断致参数区写入错误：一场未完成的“搬家事故”

热泵OTA升级时，若遇网络闪断、U盘拔太快、甚至只是工程师手滑点了“取消”，固件可能只把新参数写入一半——比如高压保护值改成了0，而低压阈值还留在旧版本。
系统自检发现“参数逻辑冲突”（如：高压设0MPa，低压设3MPa），判定“配置异常”，强制进入密码保护模式。
🔍 证据链：查升级日志（如有），或用调试串口抓取启动时UART打印信息，常见报错：Param check fail: HP_set=0x0000 ≠ LP_set=0x0A3F。

▸ 看门狗超时引发强制密码保护模式：MCU的“求生本能”

看门狗（WDT）本意是防程序死循环，但某些国产主控固件设计过于激进：只要连续2次未在规定周期内喂狗（哪怕只是ADC采样卡顿1ms），就认定“主程序崩溃”，直接跳转至Bootloader，并启用最高级别安全锁——连USB调试口都禁用。
🔍 典型表现：断电重启后，USB-CDC虚拟串口无法识别；用ST-Link/VCP工具也连不上；只有通过SWD接口硬刷才能救活。

▸ 通信协议异常触发防篡改机制：PLC和热泵的“误会式决斗”

当热泵接入楼宇BA系统（如Modbus TCP），若上位机发送非法功能码（如0x1A）、地址越界（读0xFFFF寄存器）、或响应超时重发次数＞3次，部分厂商固件会误判为“暴力探测攻击”，自动锁定HMI界面并禁用所有写指令。
🔍 破案线索：抓取Modbus通信报文（可用USB转RS485+Wireshark），看是否有Exception Code 0x01 (Illegal Function) 或 0x02 (Illegal Data Address) 频繁出现。

💡 固件层真相：
很多所谓“密码锁”，本质是固件开发者埋下的“安全保险丝”——它不防黑客，只防现场误操作、劣质配件、以及……那些总爱在凌晨三点强行升级的运维兄弟。

2.3 外部干扰因素：看不见的“工业幽灵”，专挑热泵下手

设备再好，架不住邻居“放电”。我们修过的锁机案例里，近3成根源不在机组本身，而在它所处的电磁环境。

▸ 雷击浪涌冲击：一次闪电，十年后才“发病”

雷电感应浪涌未必当场炸机，却可能让EEPROM存储单元发生软击穿——表面功能正常，但某几个字节的擦写寿命提前耗尽。半年后某次正常启停，恰好写入那个“病灶地址”，校验失败 → 锁屏。
🔍 排查重点：查机组接地电阻（应＜4Ω），看防雷模块（SPD）状态窗是否变红；用钳形表测PE线上有无持续＞50mA的杂散电流。

▸ 接地不良诱发EMC异常：最隐蔽的“慢性中毒”

同一配电柜内，变频器、焊机、大功率照明共用接地排，但热泵单独拉了一根细铜线接到柱子上……结果：
• 共模干扰沿信号线窜入主控板；
• CAN总线差分信号被抬升，误判为“总线冲突”；
• HMI触摸IC因参考地浮动，连续上报无效坐标 → 触发防误触锁屏。
🔍 速捷土法检测：用万用表200kΩ档，测HMI外壳与主控板GND之间电阻，若＞1MΩ → 接地隔离，八成有问题。

▸ 变频器谐波干扰导致控制信号误读：隔壁车间的“声波攻击”

某食品厂热泵紧邻包装线变频器柜，谐波频谱集中在3kHz~15kHz，恰好覆盖主控板ADC采样时钟频段 → 温度/压力采样值随机跳变 → 系统反复触发保护 → 最终锁机。
🔍 验证方式：关掉变频器，热泵连续运行48小时无锁；再开启，2小时后必锁 → 基本坐实。

🌩️ 干扰排查黄金法则：
“先断后连，单点剥离”——
把热泵所有外部接线（4~20mA、DI/DO、通讯线）全拔掉，只留电源，看是否还锁；
再一根一根接回，接哪根锁哪根，罪魁祸首立马现形。
（温馨提示：此法曾帮某造纸厂揪出藏在排水沟里的漏电电缆——它漏的不是水，是干扰）

📌 本章结语（带点温度的总结）：
排查密码锁，不是在找一个“答案”，而是在还原一段设备与环境共同书写的故障叙事。
它可能是晶振在高温里熬干了最后一滴泪，
也可能是EEPROM默默承受了三年雷击余震，
更可能只是——你忘了给变频器加个duang（谐波滤波器）。

而晋江速捷自动化科技有限公司，从2017年扎根晋江开始，就习惯带着示波器跑现场、揣着逻辑分析仪蹲机房。
我们服务过比亚迪产线的PLC、中国烟草的温控、恒安纸业的包装线……
不靠玄学猜，不靠经验蒙，只靠数据说话、用工具验证。
毕竟，真正的工业信任，从来不是“应该修好了”，而是“这里波形不对，那里CRC校验失败，所以——我们换这个电容，重刷这段参数，加这组滤波。”

（下一章预告：《安全恢复与长效预防策略》——我们将揭秘：如何合规解锁不伤保修？断电放电的正确姿势是几秒？为什么建议你今天就备份固件？还有……那个传说中能绕过密码的“BMS旁路模式”，到底怎么用？）

3. 安全恢复与长效预防策略：解锁不是终点，而是系统健康重启的起点

欢迎来到速捷工控「热泵密码锁解谜现场」终章——
但别急着关机、别急着欢呼，更别急着把“修好了”三个字写进结案报告。
因为真正的专业，不在于让锁屏消失，而在于让锁屏再也不想来敲门。

这一章，我们不聊“怎么暴力破解”，不教“跳线短接大法”，也不推荐你百度搜来的“万能密码12345678”。
我们只讲三件事：
✅ 怎么安全、合规、不留后遗症地恢复运行？
✅ 万一今晚又锁了，有没有3分钟能救命的临时方案？
✅ 怎么让这台风冷热泵，从此告别“一惊一乍”的中年危机？

——说白了，就是给设备办一张工业级健康证 + 一份终身保养计划。

3.1 合规解锁流程：尊重厂商协议，才是对设备最大的温柔

先泼一盆清醒水：
> ❌ “找同行要密码” ≠ 解锁，可能是把整套参数配错；
> ❌ “用第三方工具刷Bootloader” ≠ 重置，很可能是刷进一个没校验的固件残片；
> ❌ “拆EEPROM拿去编程器读” ≠ 备份，90%概率读出来的是乱码（加密Key没配对）。

真正靠谱的解锁，从来不是“越狱”，而是走回原厂设计的安全通道。

▸ 厂商授权密码获取：不是求人，是走流程

多数主流热泵品牌（如麦克维尔、特灵、美的商用、格力iSave系列）已建立分级授权机制：
• 终端用户 → 联系签约服务商 → 提交设备SN+故障截图 → 2小时内获签发一次性解密Token；
• 工程公司/维保单位 → 申请厂商技术认证账号 → 可批量生成设备级解锁码（支持AES-256加密传输）。
🔍 速捷实操提示：我们合作的12家热泵原厂中，有8家已接入晋江速捷自动化科技有限公司的远程协同诊断平台——客户只需在平板上授权一次，我们的工程师就能调取设备唯一指纹，向原厂API实时申领合法密钥，全程留痕、可追溯、不碰核心参数区。
💡 小知识：所谓“出厂默认密码”，99%已被原厂在固件层屏蔽；真正在用的，都是动态生成的一次性密钥。

▸ 专用调试工具重置：ServiceTool不是万能钥匙，而是听诊器

像西门子Desigo、霍尼韦尔Experion、江森Metasys配套的ServiceTool，本质是带数字签名的诊断信使：
• 它不直接改密码，而是向主控板发送“校验通过”指令，触发内部安全模块释放HMI权限；
• 所有操作日志自动写入Flash的/log/security/分区，供后续审计；
• 若检测到EEPROM校验异常，会主动暂停重置，提示“请先修复存储介质”。
⚠️ 风险提示（划重点！）：
• 切勿使用非授权版本ServiceTool（网上流传的“绿色免安装版”多被植入后门，曾导致某药企洁净车间3台热泵同时失联）；
• 禁止在未备份原始参数前提下执行“Factory Reset”——那不是重置，是格式化你的运行记忆。

▸ 刷写/短接红线警告：保修失效，往往始于一次“我觉得没问题”

我们见过太多案例：
• 某项目为赶工期，用镊子短接主控板JTAG口的NRST与GND，结果MCU误入ISP模式，擦除了Boot区；
• 某维保公司用通用编程器强行读写AT24C02，因I²C地址配置错误，把设备ID写成了0x0000，系统判定“非法主机”永久锁死；
• 更离谱的是——有人把HMI屏拆下来，用手机USB OTG连电脑，试图拖进一个“.hmi”文件……然后发现，这屏根本没开放ADB调试。

📌 速捷态度很明确：
> 我们可以帮你联系原厂、调用合规工具、甚至垫付授权费用；
> 但我们坚决不参与任何绕过安全机制的“野路子”——
> 因为省下的5分钟，可能换来3个月停产损失；
> 因为保住的保修权，远比一个“我修好了”更有分量。

3.2 应急临时处置方案：当锁屏再次突袭，你得有张“底牌”

现实很骨感：合同还没走完审批，原厂工程师还在高铁上，而冷冻水温度已逼近7℃……这时候，你需要的不是理论，是3分钟内能落地的Plan B。

▸ 断电放电复位：不是拔插头，是做“心脏按压”

普通断电 ≠ 有效复位。正确姿势是：
1️⃣ 关总闸，等待≥5分钟（让主控板所有储能电容彻底放电）；
2️⃣ 用万用表二极管档，测主控板上最大电解电容（通常50V/470μF）两端是否归零（显示OL）；
3️⃣ 重新上电前，长按HMI面板右下角“Reset”小孔（需牙签）3秒以上——这是多数国产热泵预留的硬件看门狗硬复位入口。
✅ 成功率约65%（针对电源纹波或MCU瞬时紊乱类故障），且不触碰任何固件，零风险。

▸ 备用控制板切换：热泵界的“器官移植”

我们在服务比亚迪长沙基地时，就为28台同型号热泵统一部署了“双主控冗余架构”：
• 主板日常运行，备板待机休眠；
• 一旦锁机，现场工程师5分钟内完成板卡物理替换（含ID自动识别+参数同步）；
• 备板数据每周自动从云端同步最新参数镜像，确保无缝接管。
🔧 适用前提：机组支持热插拔主控（需确认硬件设计），且你提前做了备件备案——
> 晋江速捷自动化科技有限公司的备件云仓，已为全国327个热泵项目预存标准主控板，平均2小时达，顺丰到付，坏了才付款。

▸ BMS旁路模式启用：多机组系统的“紧急车道”

适用于并联系统（如医院、数据中心冷源集群）：
• 当某台机组锁机，BMS系统可将其从群控逻辑中临时剔除；
• 其他机组自动提升负荷，维持总供冷量不变；
• 同时向HMI推送“单机隔离中”状态，而非“系统故障”——避免恐慌性停机。
🔍 如何启用？不同品牌路径不同，但共性操作是：
→ 进入BMS工程师菜单（需二级权限）
→ 找到“Group Control → Unit Override → Select Unit #X → Set to ‘Standby’”
→ 确认后，该机组压缩机、水泵等仍可本地手动启停（仅退出自动调节）
💡 温馨提示：此模式不可长期运行（无能耗优化、无防冻保护），但它能为你争取至少48小时黄金维修窗口。

3.3 预防性维护建议：让设备活得久，比修得快更重要

最后这部分，可能不如“解锁成功”那么让人热血，但它才是让客户每年少打3次报修电话的核心竞争力。

▸ 定期校准传感器：温度探头也会“说谎”

PT100/NTC探头老化后，误差可达±1.5℃——看似不大，却足以让系统反复误判“蒸发器结霜”，频繁启停→加速主控疲劳→诱发锁机。
✅ 建议周期：每6个月用便携式干井炉（±0.1℃精度）现场比对，偏差＞±0.5℃即更换；
✅ 速捷增值服务：我们为恒安纸业漳州工厂做的“传感器健康画像”，已实现自动预警——当某支探头漂移速率连续2周＞0.03℃/天，系统自动推送更换工单。

▸ 加装TVS+压敏复合浪涌保护：给控制板装个“防弹衣”

单一压敏电阻（MOV）响应慢、寿命短；单一TVS管通流小、易烧毁。
我们推荐“MOV（40mm直径）+ TVS（SM8A600）+ GDT（陶瓷气体放电管）”三级防护组合，实测可将雷击感应浪涌钳位至＜12V，保护主控板DC-DC芯片毫发无损。
🔧 安装位置：紧贴主控板电源输入端子（非配电柜总进线！），接地线≤30cm、截面积≥6mm²。

▸ 建立固件版本与参数备份机制：你的“设备数字身份证”

我们给每位签约客户提供：
• 每次升级/维修后，自动生成含SHA256校验码的BIN+CFG双备份包；
• 加密存于客户私有云空间（非公网服务器），权限仅限其指定管理员；
• 支持扫码一键还原——哪怕主控板全毁，换新板后扫个码，3分钟恢复出厂+定制参数。
🔐 目前已为包括中国烟草福建中烟、比亚迪西安基地在内的137家客户完成固件资产建档。

▸ 设置环境温湿度监控预警阈值：让机房自己开口说话

主控板最怕的不是高温，而是高湿+高温+粉尘三重奏——PCB爬电距离缩短、继电器触点氧化、晶振频偏加剧。
✅ 我们在泉州某纺织厂热泵间部署的LoRa温湿度节点，设定：
• 温度＞45℃ + 湿度＞75%RH，持续30分钟 → 推送告警至运维微信；
• 同时联动屋顶风机提速，降低局部结露风险；
• 连续2次告警未处理 → 自动冻结远程升级权限，防止固件写入失败。

🌱 预防哲学，来自速捷一线工程师的笔记：
“我们修过的最贵故障，不是主板换了三次，而是同一台热泵，三年里被雷击了七次——
前六次都靠运气扛过去，第七次，它终于选择锁屏，安静地告诉我们：
——‘我已经尽力了。’

所以，晋江速捷自动化科技有限公司从2017年成立第一天起，就坚持做一件“笨事”：
不只卖维修服务，更帮客户建预防体系；
不只解决当下停机，更守护未来三年稳定。

我们服务煤炭、冶金、印刷、纺织、食品饮料等20+工业领域，累计交付10000+例自动化技术服务——
比起“修得多”，我们更在意“坏得少”；
比起“修得快”，我们更追求“不再修”。
