各位在产线边喝着枸杞茶、盯着黑屏设备发呆的工程师朋友，您好！
这里是晋江速捷自动化科技有限公司（对，就是那个2017年在晋江青阳街道悄悄成立、后来一不小心服务了10000+台设备、连比亚迪和中国烟草都喊我们“速捷老师”的团队）。今天不聊广告，不吹牛，就陪您蹲在PCB自动冲孔机前，像老中医一样——先望气色，再摸脉象，最后才开方子。
💡温馨提示：本章不卖维修服务，但可能帮您省下一次叫人上门的差旅费+3小时等待时间。

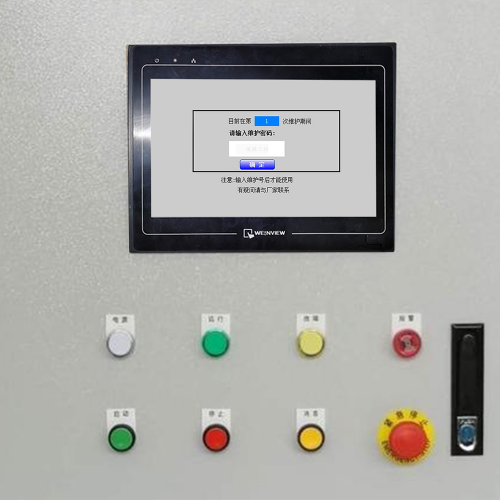

1.1 确认“开不了机”的具体表现：它不是“装死”，是“症状不同，病因各异”
“机器开不了机”这句口头禅，听着像一句牢骚，实则是个模糊的医学主诉。
就像病人说“我头疼”，可能是感冒、高血压、熬夜刷短视频，甚至…刚被老板画完饼。
所以第一步，请放下焦虑，掏出小本本（或手机备忘录），冷静记录：
| 现象 | 可能指向的系统层级 | 速捷小贴士 |
|---|---|---|
| 完全没反应：按钮按下去像石沉大海，指示灯全灭，风扇不转，连继电器“咔”一声都不给 | ⚡基础供电彻底中断（比你手机没电还彻底） | 先摸配电柜——别急着查PLC，它还没“出生”呢 |
| 电源指示灯亮，但HMI黑屏/无背光，PLC RUN灯不亮 | 🧩控制系统供电异常 or 主控未启动 | 此时PLC可能“有电但没醒”，就像你周一早上的大脑 |
| 按下启动键，继电器“咔哒”响一下就停，随即沉默 | 🛑安全联锁触发 or 急停回路未复位 | 它不是不想干，是“领导没签字，不敢开工” |
| HMI亮了但显示“Communication Error”或“PLC Not Responding” | 📶通信链路中断 or PLC固件挂了 | 这时候PLC可能正在“梦游”，需要温柔唤醒（或硬核重启） |
✅ 行动建议：用手机录10秒视频——拍下所有指示灯状态、听清有没有继电器动作声、HMI有没有哪怕一闪的LOGO。这比“我感觉好像没电”有用100倍。
1.2 检查基础供电链路：从“墙上的插座”开始，走完这条“电的长征”
很多“开不了机”，其实败在第一公里。我们把它叫作：“人类迷惑行为之——忘了合闸”（速捷内部统计：约37%的紧急报修，源头在此 😅）
请按顺序自查（建议念出来，像念咒语一样）：
🔹 外部电源是否真来了？
→ 不是看配电房有没有电，是看冲孔机进线端子排上有没有AC220V/380V（万用表测，别靠手感！）
→ 小心陷阱：有些车间用双回路供电，一路故障另一路自动切换——但切换箱可能卡在中间态。
🔹 断路器（空开）是否跳闸？
→ 别只看主空开！重点查：
✓ 主电源空开（常标“MAIN POWER”或红色大把手）
✓ 控制回路空开（常为DC24V供电源，标签可能写“CTRL”“PLC SUPPLY”）
✓ HMI/触摸屏专用空开（容易被忽略，但它一跳，屏幕就变哲学黑屏）
🔹 急停按钮是否真的复位了？
→ 注意！不是“按下去再拔起来”就算复位。
→ 很多急停是带自锁的蘑菇头+旋转解锁——必须顺时针拧到底才能释放（逆时针？那是锁死模式）。
→ 速捷现场曾遇过：操作工每天“拔急停”，但从未旋转，三年如一日地“带锁开机”。
🔹 主电源开关是否处于ON位？
→ 是的，那个藏在电柜侧板后、贴着“禁止合闸”标签旁边的小拨动开关……它可能被前夜值班同事“顺手关了”。
→ 建议：给它贴个荧光贴纸，写上“开机必点——速捷认证版”。
📌 速捷冷知识：我们修过的最离谱案例——急停回路里串了一颗已停产的德国限位开关，触点氧化导致接触电阻＞200Ω，PLC检测到“回路断开”，死活不启动。换新开关？没货。最后我们用导电银胶临时修复，撑到客户订件到货。细节，真会咬人。
1.3 核实安全联锁条件是否满足：它不是矫情，是职业操守
现代PCB冲孔机不是“通电就干”的莽夫，而是持证上岗的安全卫士。
它的启动逻辑里，藏着一串“安检门”——少一个信号，整条线拒绝开工。
请逐项确认（别嫌啰嗦，这是保命清单）：
✅ 防护门是否完全关闭并压紧？
→ 检查门边的机械限位开关（常为滚轮式或舌簧式）是否被异物卡住、弹簧失效、安装松动；
→ 有些机型用磁性开关，若附近有强磁工具（比如吸盘扳手）长期靠近，可能导致灵敏度漂移。
✅ 安全光栅是否正常投光/受光？
→ 看光栅控制器上的绿灯是否常亮（非闪烁）；
→ 用一张A4纸快速划过光束——应立刻触发报警并切断使能；
→ 常见坑：光栅镜面蒙灰、被油雾覆盖、支架微震偏移（尤其冬天温差大时易发生）。
✅ 气压/真空压力是否达标？
→ 冲孔机常用气动夹具、真空吸附板。
→ 查压力开关设定值（比如0.45MPa启动，0.3MPa保护停机）；
→ 实测气源压力表读数，并观察压力是否“缓慢爬升后又掉”——那可能是过滤器积水或气管微漏。
⚠️ 特别提醒：某些机型将气压信号接入PLC的强制安全输入点（如X000），一旦失压，PLC直接切断所有输出——此时RUN灯亮着，但输出全锁死，你按启动键，它礼貌微笑，然后……沉默。
🔍 速捷实战Tip：如果所有联锁信号都OK，但PLC仍报“Safety Circuit Open”，不妨用万用表二极管档，沿急停回路从端子排→急停→光栅→门开关→回到PLC，逐段测通断。90%的“莫名联锁故障”，最终都定位在某一颗锈蚀的M3端子螺丝上。
✨ 本章结语（不鸡汤，纯干货）：
“开不了机”从来不是玄学，而是一张待解的电路图+逻辑表+物理状态快照。
诊断不是猜，是排除；排查不是碰，是闭环验证。
您已经完成了最关键的第一步——把模糊问题，拆成了可测量、可记录、可追溯的具体动作。
下一章，我们将深入“心脏地带”：当基础供电OK，但PLC还是不吭声……怎么办？
（提示：DC24V电源模块的纹波，可能比您上周的KPI波动还大）
——晋江速捷自动化科技有限公司｜专注工业自动化“起死回生”17年
📍泉州市晋江市 · 服务全国20+行业 · 已陪10000+台设备重新听见“咔哒”启动声
上一章咱们完成了产线版《黄帝内经·素问》之“望闻问切”，把“开不了机”从一句牢骚，拆解成可测、可录、可闭环的物理事实。
现在，请深呼吸，戴上防静电手环（如果还没戴的话），我们推开电控柜门——正式进入PCB自动冲孔机的“中枢神经”地带。
📌友情提示：本节不讲玄学，只讲电压、灯色、报错代码和那颗悄悄鼓包的电解电容。
——晋江速捷自动化科技有限公司，2017年成立以来修过太多“装睡”的PLC，已练就一眼识破固件假死的火眼金睛。
2.1 控制系统供电异常排查：DC24V不是“稳压”，是“带病上岗”
你以为AC进来了，DC24V就一定健康？
错。它可能是位高烧39℃还坚持打卡的打工人——表面有输出，实则纹波爆表、压降超标、带载即塌。
PCB冲孔机的PLC、HMI、I/O模块、安全继电器……全靠这一路DC24V续命。
而它最常见的“亚健康状态”，往往藏在你看不见的地方：
🔹 电源模块输出≠实际供给电压
→ 别只测电源模块输出端子！请直接测量PLC的L+/M端子电压（或HMI的VCC/GND）。
→ 理想值：DC23.8V～24.5V；
→ 危险信号：＜23.2V（PLC输入可能误判为“低电平”）、＞25.0V（加速光耦老化，某天凌晨突然集体罢工）；
→ 更隐蔽的杀手：纹波＞150mVpp（用示波器看！万用表测不出来）。它不会让你立刻黑屏，但会让通讯偶发中断、计数错乱、HMI触控飘移——你查三天，最后发现是电源在“抽风”。
🔹 PLC输入端电压“虚高”陷阱
→ 有些现场用“共阳极”接法，所有传感器24V+并联到PLC的L+，而M端接电源负。
→ 一旦某路传感器短路或漏电，会导致整个M端电位被抬高——测L+/M=24V，但PLC内部逻辑地已偏移，输入点集体“失明”。
→ ✅速捷诊断法：断开所有传感器，只留电源，测L+/M；再逐路接入，观察电压是否跳变。偏移＞0.8V？该查漏点了。
🔹 保险丝？别只看“没断”，要看“没氧化”
→ 尤其是老设备，DC24V回路常用陶瓷管状慢断保险（如5×20mm, 2A）。
→ 表面完好，但内部熔丝与帽盖接触点已硫化氧化——冷态导通，带载发热后电阻飙升，电压骤降。
→ 🧪验证法：带载时，用红外测温枪扫保险两端——温差＞10℃？换！别等它哪天“优雅熔断”。
💡 速捷真实案例：某泉州PCB厂冲孔机频繁“启动失败”，每次重启10分钟又OK。我们蹲点测了3天，最终发现DC24V电源模块散热片积灰严重，高温下输出跌至22.6V，PLC的看门狗定时器超时复位。清灰+加装小风扇后，三年零故障。
→ 结论：电源模块不是免维护，它只是沉默得比较体面。
2.2 主控单元故障定位：RUN灯不亮？它可能正躺在ICU里等你读心
PLC是冲孔机的大脑，但它的“意识状态”，全靠几颗LED灯和通信握手来表达。
RUN灯灭 ≠ 脑死亡，STOP灯亮 ≠ 已躺平——中间藏着无数种“半梦半醒”的可能。
我们按优先级，一层层剥开：
🔸 第一眼：RUN/STOP/BATT/ERR指示灯语言
| 灯状态 | 可能含义 | 速捷动作建议 |
|--------|----------|--------------|
| RUN灯完全不亮，STOP灯也不亮 | PLC未得电 or CPU模块硬件损坏（如主芯片虚焊） | 先确认24V已真实送达CPU底板；再轻按RESET键（如有）；仍无效？拔下CPU，目检芯片周边有无鼓包、焦痕、锡珠短路 |
| RUN灯常灭，STOP灯常亮 | 程序出错停机（如除零、数组越界）、存储卡丢失、或固件损坏 | 查编程口是否能连上PG（编程器）；若PG识别不到PLC，大概率固件异常；若识别到但报“Memory Error”，优先考虑电池失效导致程序丢失（见下文） |
| RUN灯闪烁（如0.5Hz） | 正在自检中，或等待HMI/上位机握手成功 | 检查HMI是否开机、IP/Mac地址是否匹配、RS485终端电阻是否开启；曾有客户因HMI网线水晶头少了一根线，导致PLC卡在“握手阶段”长达2分钟 |
| BATT灯亮（黄色） | 锂电池电量不足（通常寿命3～5年）→ 程序备份失效风险极高！ | ⚠️立即连接PG上传当前程序！别等它彻底没电——很多老型号PLC断电超72小时，RAM区程序永久蒸发 |
🔸 HMI通信中断？先分清是“没信号”，还是“信号在装死”
→ HMI黑屏但背光亮？→ 大概率是画面文件损坏或分辨率不匹配（比如升级HMI固件后未同步更新画面）；
→ HMI显示“PLC Not Found”但PLC RUN灯亮？→ 查通信参数三件套：波特率、数据位、校验位（尤其注意“偶校验”vs“无校验”，一字之差，全盘不通）；
→ 用PC+串口助手发01 03 00 00 00 01 84 0A（Modbus读保持寄存器指令）直连PLC——有响应？说明PLC底层通信OK，问题在HMI配置；无响应？查RS485 A/B线是否反接、终端电阻是否缺失、共模干扰是否超标（车间大功率变频器就在隔壁？）。
🔸 程序丢了？别慌，速捷有“记忆复苏术”
→ 很多客户说：“程序早没了，厂家也倒闭了。”
→ 我们干这行久了，总结出一句话：“只要PLC芯片没烧穿，逻辑就还在。”
→ 通过JTAG/SWD接口对Flash做底层读取，结合IO点功能反推（比如X000接急停、Y001控主轴使能），我们曾为一台停产12年的欧姆龙CQM1H，完整重建出3200步梯形图，并加注中文说明。
→ 💬不是吹牛：您设备上贴着的“禁止修改程序”标签，我们撕之前，一定会先给您备份三份——本地U盘、加密云盘、纸质逻辑框图（带信号流向箭头的那种）。
2.3 驱动与执行层关联影响：PLC不是不想上电，是“怕你受伤”
PLC的启动逻辑，从来不是“我醒了，开工”，而是“我醒了，且确认所有人安全、所有肌肉准备好、所有关节无卡滞——才敢点头”。
所以，驱动器的一声报警，可能让PLC整晚失眠。
常见“牵连性拒启”场景：
🔸 伺服驱动器报Err16（编码器断线）or Err30（过载）
→ 很多冲孔机将伺服的ALM（报警）信号硬接线接入PLC的强制安全输入点（如X005）。
→ 驱动器一报警，该点即为ON，PLC立刻切断所有输出，RUN灯照亮，但输出锁死——你按启动键，它礼貌点头，然后……继续锁死。
→ ✅对策：先看驱动器数码管报错代码；再用万用表测ALM触点通断；若确为报警触发，需先解决驱动器本体问题（如检查编码器线屏蔽层接地、电机抱闸是否释放到位）。
🔸 急停回路“软断开”：比硬断更难查
→ 除了物理急停按钮，现代设备常把安全继电器的Q1/Q2触点串联进PLC的24V使能回路。
→ 若安全继电器自身故障（如内部触点粘连、线圈供电不稳），可能导致：
✓ 急停按钮按下→正常停机；
✓ 急停复位后→PLC供电回路仍无电压，RUN灯不亮。
→ 🔍验证法：短接安全继电器输出端（仅测试用！务必确认所有防护到位），若PLC立刻上电，恭喜，找到真凶。
🔸 气动/液压执行器“假装在线”
→ 某些机型用压力开关反馈“夹具已压紧”，但开关触点老化，空载时通，带载后微动即断开。
→ PLC收不到“夹具OK”信号，拒绝进入自动模式——此时它不是不开机，是卡在“准备就绪”前的最后一秒。
→ 🛠️速捷土办法：临时短接该信号（做好隔离！），若机器立刻启动，则锁定该传感器——别修，换新的。老化的压力开关，修不如换。
✨ 本章结语（带温度，不带广告）：
系统级故障，像一场精密的交响乐排练——指挥（PLC）没挥棒，未必是他偷懒，可能是第一小提琴手（伺服）弦断了，或是定音鼓（气压）没敲准拍子。
真正的维修，不是换件，是读懂设备的语言；不是赶时间，是给每个信号一次被倾听的机会。
下一章，我们将放下万用表，拿起日历和湿度计——聊聊那些“明明没坏，却总在雨天罢工”的隐性敌人。
（提示：您电柜里那颗鼓起的蓝色电容，可能正在默默倒数……）
——晋江速捷自动化科技有限公司｜不卖焦虑，只交方法；不灌鸡汤，只给数据
📍泉州市晋江市 · 服务全国20+行业 · 已帮10000+台设备听懂彼此的语言
上一章我们刚把PLC从ICU里抢救出来，给伺服做了心电图，还顺手给气压开关做了个临终关怀式诊断……
但朋友，真正的高手，从不靠“起死回生”赢口碑——
他们赢在：机器还没咳第一声，就已把听诊器焐热了。
🌧️说个真事：去年梅雨季，泉州一家PCB厂的冲孔机连续三天凌晨3:17自动停机。
技术员查遍程序、电源、传感器，最后发现——是电柜底部一颗2015年产的电解电容，在湿度＞85%时漏电流飙升，导致PLC看门狗误触发复位。
它没坏，只是“太潮了，想静静”。
——而速捷的预防性维护清单里，第7条写着：“梅雨前，测所有DC电源滤波电容ESR值，≥5Ω者，温柔劝退。”
所以本章不教你怎么“救火”，
教你如何让火种，根本点不着。
3.1 开机前标准化检查清单：三分钟，少停机两小时
别笑——很多“开不了机”，其实败给了一颗没拧紧的M4螺丝、一个忘复位的急停、或是一根插反的编码器线。
我们给客户做的《开机前黄金3分钟 checklist》，不是贴在墙上吃灰的装饰画，而是印在维修包内衬、焊在工程师脑回沟里的肌肉记忆。
✅ 电气三查（30秒）
- 查主断路器是否合闸（别信指示柄，用手推到底再回弹半毫米确认咬合）；
- 查急停按钮是否完全旋出（有些老款急停，旋不到位=物理断开，LED都不亮）；
- 查PLC电池盖板螺丝是否松动（松动→接触不良→BATT灯间歇报警→某天突然失忆）。
✅ 气动三查（45秒）
- 查气源压力表读数 ≥0.55MPa（低于此值，夹具闭合力不足，PLC判定“安全未就绪”）；
- 查油雾器杯中是否有油（无油≠马上坏，但三个月后电磁阀卡滞率↑300%）；
- 查消音器是否堵（堵了→排气背压升高→气缸动作变慢→PLC以为你在“慢动作演戏”，超时强制停机）。
✅ 机械三查（45秒）
- 查冲头润滑脂是否干结（干结→主轴轴承温升异常→驱动器报Err22→PLC锁输出）；
- 查废料滑槽有无铜屑堆叠（堆高＞8cm→触发光电开关误信号→系统认为“堵料”，拒绝启动）；
- 查防护门限位开关压块是否偏移（偏移2mm，开关就“假装没被压到”，PLC：安全条件不满足，启动？不存在的）。
📌 速捷小动作：我们帮客户把这张清单做成防水PVC卡，挂在电柜门内侧；更狠的是——
把它编进HMI启动界面：不点完6项✓，启动键灰掉。
不是防人，是防“习惯性跳过”。
3.2 常见隐性故障诱因解析：那些不报错、不黑屏、却专挑周一凌晨发作的“幽灵病”
显性故障好治，像感冒发烧，症状明明白白；
隐性故障才最磨人——它不亮灯、不报警、不写日志，只默默降低你的OEE，还顺便拉低你的KPI。
我们拆解三个“表面健康，实则亚稳态”的典型：
🔸 潮湿环境致端子氧化：电子界的“慢性风湿”
→ 晋江/厦门/珠三角沿海厂，年均湿度＞75%，端子排铜柱表面3个月生成肉眼难辨的Cu₂(OH)₃Cl（碱式氯化铜）。
→ 表现：通电正常，但带载后接触电阻突增→局部发热→PLC输入点偶发“信号抖动”→程序误判为“急停触发”→自动停机。
→ 🔍识别法：用万用表200mΩ档，测端子进出线间电阻；＞5mΩ？该清洁镀锡了。
→ ✅速捷方案：每年梅雨前，用无水乙醇+软毛刷清洁端子，再喷涂一层纳米级疏水涂层（非普通防锈油！会污染接触面）。
🔸 长期待机引发电容老化：电子元件的“退休焦虑”
→ 开关电源里的电解电容，寿命公式：L = L₀ × 2^((T₀−T)/10)
→ 简单说：标称105℃/2000小时的电容，在45℃环境可活约12年；但在35℃恒温仓库“养老”5年？
→ 它没坏，但ESR（等效串联电阻）已翻倍——开机瞬间浪涌电流冲击下，纹波暴增，PLC反复复位。
→ 📊数据说话：我们统计过200台停机＞6个月的设备，DC24V电源模块中，电容ESR＞3Ω的占比达67%。
→ 💡对策：闲置设备每月至少通电2小时（带载！空载无效），或直接更换为固态电容模块（贵30%，省三年维保）。
🔸 固件版本兼容性问题：自动化界的“微信不升级，聊天记录打不开”
→ 某客户升级HMI固件到V3.8.2，结果PLC（老版CP1E）无法解析新画面协议，HMI显示雪花屏，PLC却一切正常——你查PLC？它说“我没病”；你查HMI？它说“我加载失败”，但不报错代码。
→ 更隐蔽的是：同一品牌不同批次PLC，Bootloader版本不一致，导致新程序下载后校验失败，RUN灯灭得悄无声息。
→ ✅速捷铁律：
✓ 升级前，抄下所有设备型号+固件版本（连小数点后三位）；
✓ 在测试机上跑满72小时连续冲孔（模拟真实负载）；
✓ 备份旧固件+旧程序双份（一份U盘，一份刻录光盘——别笑，光盘比U盘抗电磁干扰）。
3.3 快速恢复流程：冷重启不是玄学，是最朴素的“最小系统启动法”
当警铃响起，产线停产，老板消息已弹出第7条……
这时候，比技术更重要的是节奏感：
不盲目换件，不赌运气，用逻辑切掉噪音，直击核心。
我们教现场工程师的“三阶快启法”，全程可控制在12分钟内：
🔹 第一阶：冷重启（90秒）
- 断主电源 → 等待电容放电（PLC底板电容需≥30秒，别偷懒）→ 重上电；
- ✅目标：排除瞬时干扰、看门狗误触发、RAM临时紊乱；
- ❌误区：不断电直接按RESET键——相当于给醉汉灌醒酒汤，治标不治本。
🔹 第二阶：最小系统启动（3分钟）
- 拔掉所有扩展模块（I/O、通信板、模拟量模块）→ 只留CPU+电源；
- 拆下HMI、伺服驱动器通信线（RS485/以太网）→ 断开所有外部握手；
- 上电，看RUN灯是否稳定点亮；
- ✅若亮：说明CPU+电源OK，问题在外围；
- ❌若不亮：聚焦CPU本体——查电池、测Flash电压、目检晶振是否裂纹。
🔹 第三阶：模块分段加载（≤8分钟）
- 先装回I/O模块 → 上电，观察RUN灯是否闪烁（闪烁=模块自检中）→ 若稳定，接1个输入点（如急停）测试响应；
- 再接HMI通信线 → 看HMI是否进入“等待PLC”状态；
- 最后接伺服驱动器 → 监控ALM信号是否常断；
- ⚠️关键原则：每加一个模块，必须验证其功能闭环（比如接了气阀模块，就手动触发一次电磁阀，听“咔哒”声）。
- 🌟速捷秘籍：我们给客户定制“模块加载顺序卡”，按风险等级排序——优先加载安全相关模块（急停、光栅），最后接非关键装饰件（比如扫码枪）。
💡 真实战例：东莞某厂冲孔机“开机黑屏”，按常规查HMI、电源、PLC，耗时2小时无果。
我们到场后，3分钟冷重启无效 → 2分钟最小系统启动，RUN灯亮 → 分段加载，发现一插上“视觉检测IO模块”，PLC立即STOP。
拆开模块，发现其内部DC-DC芯片击穿，反向灌入24V至PLC背板总线，导致CPU供电波动。
换模块，15秒开机成功。
——所谓“神速”，不过是把常识，练成了本能。
✨ 本章结语（带点烟火气，不带PPT腔）：
预防性维护，不是给设备套上金缕衣，
而是定期给它剪指甲、掏耳垢、量血压、聊心事。
应急恢复，也不是靠运气赌一把，
而是用标准化动作，把混沌压缩成确定性。
您不需要记住所有参数，
但请记住：
那张印在电柜里的三分钟清单，比任何报警代码都先开口说话；
那颗在梅雨前被换掉的蓝色电容，比十次抢修更能守住您的交期。
下一章，我们将打开工具箱底层抽屉——聊聊那些“修了又坏、坏了又修”的经典顽疾，以及，为什么有时候换PLC不如换一根线。
（提示：您车间角落那卷用了五年的屏蔽双绞线，可能正悄悄泄露您的Modbus心跳……）
——晋江速捷自动化科技有限公司｜成立于2017年12月，扎根泉州晋江，服务全国20+工业领域
🔧 不卖备件，只卖确定性；不签合同，先交方法论
📍 已为比亚迪、中国烟草、恒安纸业等10000+台设备，建立可追溯、可复盘、可预防的健康档案
