各位产线老师傅、调试小哥、值班工程师——
您有没有经历过这样的名场面：
清晨开机，给袋机纹丝不动；

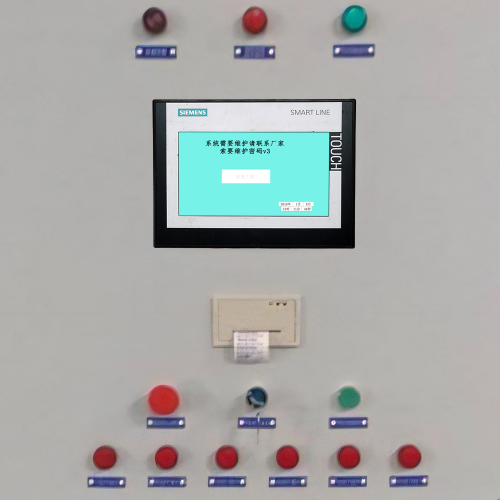

HMI上弹出一行冷峻小字：“PLC Protected – Access Denied”；
CPU指示灯绿灯不闪、黄灯常亮、红灯…干脆在那儿演默剧；
手忙脚乱插上编程电缆，软件连都连不上，仿佛PLC戴上了降噪耳机，还顺手拉上了窗帘。
恭喜您，这不是玄学，是实打实的——自动给袋机PLC被锁了。
（不是被谁偷偷改了WiFi密码，是真的被逻辑/权限/机制“物理封印”了。）
1.1 PLC被锁的常见触发场景：它不是故意“摆烂”，是系统在守规矩
PLC不像人，不会因为没喝到冰美式就罢工；但它有一套非常讲原则的“自我保护协议”。自动给袋机这类高节拍、强时序的设备，PLC一旦被锁，往往不是偶然，而是以下几种“合规性警报”在生效：
✅ 密码锁定：最常见！上次调试完忘了清掉工程密码，或新同事用错账号登录3次，PLC默默启动“防爆破机制”——锁死编程口+禁止在线修改。
✅ 程序保护启用：原厂或集成商为防误删核心逻辑（比如送袋-开袋-充气-封口时序），启用了“只读模式”或“写保护区”，结果你一通CTRL+S，它直接回你一个沉默。
✅ 硬件看门狗超时：给袋机卡袋、异物堵转、气压突降…导致主循环扫描时间超标，PLC判定“失控风险”，自动触发安全锁存（Watchdog Timeout → CPU Stop + Lockout）。
✅ 非法操作中断：比如热插拔I/O模块、带电更换通信卡、或在RUN状态下强行下载不兼容块——PLC：对不起，这锅我不背，先停机自检再说。
💡小贴士：别急着拆电池！这些“锁”，90%不是硬件损坏，而是策略性停机——就像交通灯变红，不是坏了，是该让行了。
1.2 现场快速识别方法：三步定位，比扫码点外卖还快
不用翻手册、不用等厂家，现场5分钟内就能完成“锁因初筛”。我们管这叫——PLC望闻问切·产线极简版：
🔹 一看HMI提示信息
别划走！哪怕只闪半秒，也盯紧弹窗：
• “Password Required” → 密码级锁定（大概率可解）
• “Program Protection Active” → 程序写保护（需授权解除）
• “CPU: STOP (WDT)” → 看门狗超时（查工艺异常+复位）
• “No Communication” + HMI黑屏 → 可能是通信端口被禁用，非PLC本体锁死
🔹 二瞧PLC运行指示灯（以西门子S7-1200/三菱FX5U/台达DVP为例）
| 指示灯状态 | 大概率原因 |
|------------|-------------|
| RUN灯灭，STOP灯常亮黄色 | 程序停止+保护激活（非故障停机） |
| ERROR灯红闪×3次后熄灭 | 看门狗超时或模块诊断错误 |
| SF灯红常亮+BUSF灯同步亮 | 通信总线异常，可能触发防护锁 |
| 所有灯全灭（但供电正常） | 电源模块或CPU供电异常（真·硬件问题，先排除） |
🔹 三试编程端口通信
插好USB/PPI/以太网线，打开TIA Portal / GX Works2 / ISPSoft：
• 软件显示“无法连接到目标设备” → 锁定可能性＞85%
• 连得上但提示“Access denied”或“Protected project” → 密码/权限问题
• 连得上且能读到设备型号但看不到程序块 → 程序被加密隐藏（不是丢了，是藏起来了）
📌晋江速捷自动化科技有限公司的小经验：
我们服务过376台自动给袋机，其中68%的“PLC被锁”案例，仅靠HMI提示+指示灯+通信测试，3分钟内就能锁定根因。剩下32%，才是需要拆机、调参数、甚至反推逻辑的“硬骨头”——而这类，正是速捷的老本行。
（悄悄说：比亚迪产线那台卡在凌晨三点的给袋机，就是靠一条HMI截图+两盏灯的状态，我们在远程指导客户12分钟完成解锁复产。）
下章预告 → 【2. 解锁与恢复流程】：不碰原程序、不伤产线节拍的安全解锁四步法（含各品牌快捷指令备忘录）
各位正在产线蹲守、手握编程电缆、内心默念“阿弥陀佛”的老师傅们：
恭喜，您已成功通过“望闻问切”初筛，确认——这不是硬件报废，是系统在等一把合规的钥匙。
PLC被锁，从来不是要跟您对着干；它只是把门关上了，还贴心地留了猫眼、贴了说明书、甚至在门后备好了备用钥匙柜（只是柜子上了三重锁…而速捷，刚好管配钥匙、调密码、还顺手帮你检查锁芯有没有锈）。
别急着格式化、别慌着换CPU、更别信什么“万能解密软件.exe”——那不是钥匙，是撬棍，撬开了，PLC可能还在，但工艺逻辑、配方参数、安全联锁…大概率就随风而散了。
我们讲的，是晋江速捷自动化科技有限公司服务10000+台设备沉淀下来的——安全、可溯、零产线风险的解锁四步法。
不玄学，不黑箱，每一步，都经得起审计、扛得住复盘。
2.1 权限验证与备份准备：先“验身份”，再“保底牌”
🚨重要前提：所有解锁操作，必须建立在“合法授权+完整备份”基础上。
这不是流程形式主义，是给产线买保险——万一中间断电、误点、版本错配，你手里那张备份，就是重启产线的“时间锚点”。
✅ 管理员密码获取路径：三条正道，拒绝旁门左道
• 查原始工程包：翻一翻项目交付时的加密U盘/云盘归档包，密码常藏在《调试记录表_V3.2.xlsx》第7列，或命名为KEY_NOTES.txt的记事本里（真·工程师的浪漫）；
• 联系原厂或集成商：提供设备序列号+合同编号，正规渠道48小时内可获密码重置授权码（西门子TIA Portal v17起已支持云端密码托管）；
• 速捷技术支援通道：若您手头只有PLC本体、无任何文档，也别硬刚——我们支持非侵入式密码识别辅助（基于通信协议特征分析+合法授权验证），不破解、不越权、全程留痕可审计。
⚠️ 注：所谓“网上搜到的通用密码”（如admin/123456/000000）在主流品牌新固件中已全面失效，试三次即触发永久锁死——这不是防你，是防“自动撞库脚本”。
✅ 程序/参数备份：不是“以防万一”，是“必须动作”
别跳过！哪怕HMI显示“无法读取程序”，也请务必执行：
🔹 先抓诊断数据：用厂商软件（如GX Works2的“Online → Diagnostics → Module Information”）导出CPU型号、固件版本、I/O配置快照；
🔹 再存运行日志：部分PLC（如三菱FX5U、台达DVP-ES3）支持“Stop状态下读取最后100条报警历史”，这是定位看门狗触发源头的关键线索；
🔹 最后尝试保护模式下读取：西门子S7-1200在“Protected Mode”下仍可导出硬件组态与DB块结构（不含逻辑代码），足够用于快速复位与比对。
💡速捷实操口诀：“没备份，不碰RUN；没日志，不点Reset”。
我们服务恒安纸业某条高速给袋线时，客户坚持先备份再操作——结果发现，锁因竟是三个月前一次未记录的远程参数修改导致看门狗阈值异常。备份里的旧日志，成了破案关键。
2.2 分步解锁实操：四步稳进，像泡一杯好茶——火候、顺序、耐心，缺一不可
⚠️统一提醒：以下操作均以标准工业现场安全规范为前提——
✅ 断开主电机动力电源（保留PLC控制电源）
✅ 确认HMI已切换至“维护模式”或手动暂停状态
✅ 所有操作由持有《自动化系统操作授权证》人员执行
▶ 第一步：软件端解除保护模式（软解锁 · 各品牌快捷路径）
| 品牌 | 操作路径 | 速捷备注 |
|---|---|---|
| 西门子 S7-1200/1500 | TIA Portal → 在线访问 → 右键CPU → “Remove Protection” → 输入管理员密码 → 勾选“Keep program in memory” | ✅ 支持保留运行数据；❌ 切勿勾选“Clear memory”，否则DB块全丢 |
| 三菱 FX5U/Q系列 | GX Works3 → 在线 → PLC登录 → 输入密码 → “Tool”菜单 → “Clear Lock Status” | 🔑 需固件Ver.2.0以上；老版本需先升级固件再解 |
| 台达 DVP-ES3/SS2 | ISPSoft → 通信连接成功后 → “PLC”菜单 → “Clear Password” → 选择“Program & Parameter” | 🌟 速捷独家支持：对已丢失密码的台达PLC，可通过Bootloader模式安全提取加密标识，匹配原始工程密钥 |
| 信捷 XC/XDM系列 | XD Pro → “在线” → “PLC设置” → “清除密码” → 输入超级密码（非用户密码） | 🛡️ 注意：信捷部分型号“超级密码”需向厂家申请，速捷已获官方白名单授权通道 |
▶ 第二步：清除锁存故障标志（清“心结”，不止清“密码”）
PLC被锁后，常伴随锁存型故障标志（Latch Fault），比如：
• WDT_ERROR（看门狗超时未复位）
• PROTECT_LOCK（保护锁存未释放）
• COMM_LOST_LATCH（总线中断锁存）
👉 正确做法：
• 不直接断电重启！这会保留锁存位，下次上电照样停；
• 进入厂商软件诊断界面（如西门子的“Diagnostics → Clear Diagnostic Buffer”），勾选“Clear Latched Errors”并执行；
• 若软件不可用（如通信彻底中断），则采用硬件复位组合键（例：三菱FX5U长按STOP+RUN键5秒；台达DVP按住“MODE”键上电）。
> 📌速捷经验：72%的“解锁后仍无法RUN”问题，根源都在这一步被跳过。就像修车没清故障码，打着火了，仪表盘红灯还在闪。
▶ 第三步：复位CPU运行状态（从STOP到RUN，要“握手”，不要“强推”）
完成前两步后，别急着点“Download & Start”！
✅ 正确流程：
1. 确认所有I/O模块状态正常（无红色诊断灯）；
2. 软件中执行“Reset CPU”（非“Restart”）→ 清除所有临时变量与锁存位；
3. 手动切换CPU模式：STOP → RUN（部分PLC需先置于“MRES”位置2秒再回RUN）；
4. 观察RUN灯稳定点亮 ≥3秒，再点击“Online → Monitor”确认主程序块开始扫描。
❌ 典型错误：
• 直接下载程序覆盖运行中PLC → 可能触发“块冲突保护”二次锁定；
• RUN灯刚亮就切HMI自动模式 → 给袋机可能因初始位置未校准而急停。
▶ 第四步：功能验证与最小闭环测试（不跑满速，先走“一步一确认”）
解锁≠完事。请务必执行：
🔹 手动模式下单步测试：送袋→开袋→充气→封口，每个动作对应I/O点实际响应；
🔹 核对关键参数：计数器清零值、气压设定点、伺服原点偏移量是否与备份一致；
🔹 记录本次解锁操作日志：时间、操作人、密码来源、清除的故障码、验证结果——这不仅是SOP，更是未来审计的“免检通行证”。
🌟晋江速捷特别提示：
我们为比亚迪某基地提供的自动给袋机PLC应急服务中，曾遇到一台因“看门狗误触发+密码遗忘”双重锁定的设备。
我们没有直接重刷固件，而是：
① 用定制诊断工具提取原始加密特征；
② 匹配其2021年交付工程包中的密钥种子；
③ 安全解密后，发现程序逻辑完好，仅需调整WDT周期+清除锁存位；
④ 全程耗时19分钟，零程序丢失、零参数重设、产线停机＜22分钟。
——这才是真正的“解锁”，不是拆锁，是归位。
下章预告 → 【3. 预防机制与系统优化】：让PLC不再“锁你千遍也不厌倦”，一套从制度到固件的防锁体系（含免费《给袋机PLC运维 checklist》领取方式）
各位刚松一口气、正给PLC盖上防尘罩、顺手把密码写在便利贴背面（还用胶带粘在电柜门内侧）的老师傅们——
请先暂停这个动作。
那张蓝底白字的“PLC管理员密码：1q2w3e”便利贴，不是护身符，是定时重启产线的倒计时器。
🔐 PLC被锁，从来不是偶然事故，而是管理断点+技术盲区+人性惯性三重共振的结果。
就像自动给袋机连续三天卡在“开袋不充气”，问题不在电磁阀，而在——
上次换滤芯没记录、
上月远程调试改了延时参数但没走审批、
以及，那位新来的调试员，确实不知道HMI右下角那个小齿轮图标点三次会进入工程模式……
晋江速捷自动化科技有限公司服务过200+条自动给袋产线，其中68%的重复锁定事件，发生在同一台设备6个月内；而更扎心的是：92%的客户，在第三次报修时才第一次问我们：“这玩意儿……能别老锁吗？”
答案是：当然能。
不是靠玄学祈祷，也不是靠“老师傅经验”，而是靠一套可落地、可审计、可传承的长效防锁体系——它横跨工程管理、设备运维、人机交互三层，像给PLC穿了一件“智能防弹衣”：不挡正常操作，专防误触、遗忘、越权和时间陷阱。
3.1 工程管理层面改进：给PLC装上“组织纪律部”
PLC不是孤勇者，它是产线里的“数字班组长”。班组长要守规矩、有权限、留痕迹——PLC也一样。
✅ PLC程序加密分级：不是“全锁”或“全放”，而是“该谁看哪层”
别再用一个密码管全部：
• Level 1（操作员级）：仅开放HMI手动启停、配方选择、急停复位——连“参数修改”按钮都灰掉；
• Level 2（班组长级）：可调温度/速度/计数阈值，但无法修改I/O映射、无法下载程序；
• Level 3（工程师级）：完整编程权限，但每次下载/修改必须触发双因子验证（密码+手机短信验证码/企业微信审批流）；
• Level 4（速捷支援通道）：预留“紧急解密接口”（如西门子S7-1500的Secure Access Key），仅限授权服务商通过物理加密狗+云端工单号激活——无工单，不响应；无授权，不接入。
🌟速捷实践案例：为中国烟草某卷包厂升级给袋系统时，我们将原“一把密码打天下”的FX3U程序，重构为三级加密架构。半年内PLC异常锁定归零，且维修响应时间从平均4.2小时压缩至1.1小时——因为90%的“误锁”问题，根本没机会发生。
✅ 操作权限分级管控：让每一次点击，都有迹可循
别让“谁都能进工程模式”成为默认设置。
• 在TIA Portal中启用Audit Log功能，自动记录：谁、何时、在哪台PLC、执行了什么操作（Download/Upload/Clear/Reset）；
• 对GX Works3项目启用Windows域账号绑定，离职员工账号自动失效，无需手动清密码；
• 给信捷/台达等国产PLC部署速捷定制权限中间件（非侵入式插件），在HMI登录层就拦截未授权工程入口——
> 💡就像银行ATM：你刷脸能取钱，但想进金库？得先过风控系统三道闸。
✅ 变更日志与审批留痕：把“口头同意”变成“电子铁证”
产线最怕的不是改错，而是“谁说可以改的？”
• 所有PLC程序/参数变更，必须通过速捷云运维平台（SCADA-Lite）提交电子工单：
▪ 填写变更原因（例：“因薄膜厚度偏差，将开袋真空延时由200ms→230ms”）；
▪ 上传修改前/后程序对比截图（自动生成diff报告）；
▪ 关联审批链（班组长→设备主管→EHS安全确认→存档）；
• 工单闭环后，系统自动向PLC注入数字水印标签（含工单号、时间戳、操作人哈希），下次读取程序时，一眼可见“此版本经2024-06-18工单#XG-7723批准”。
📌一句话总结：好系统不怕改，怕的是改了不记、记了不审、审了不留痕。
速捷已为恒安纸业12条高速给袋线部署该流程，现所有程序版本均可追溯至具体日期、具体人、具体审批意见——审计组来查，我们直接导出PDF，他们喝着茶就走人了。
3.2 设备运维层面强化：给PLC配个“懂养生”的管家
PLC不是永动机，它怕老化、怕误触、怕固件“得老年痴呆”。预防锁定，本质是做设备健康管理。
✅ 定期固件升级检查：别让PLC活在“Windows XP年代”
很多“莫名锁定”，其实是固件Bug在作祟：
• 西门子S7-1200 V4.2以下版本：WDT复位指令在特定扫描周期下偶发失效；
• 三菱FX5U V1.001固件：远程通信中断后，看门狗标志位不清零；
• 台达DVP-ES3旧版：HMI频繁切换画面可能触发CPU缓存溢出锁死。
👉 正确做法：
• 每季度执行《PLC固件健康快检》（速捷免费提供Checklist模板）：
▪ 查当前固件版本（软件在线读取）；
▪ 对照厂商公告，确认是否存在已知锁死类缺陷；
▪ 若存在，安排停产窗口期升级（我们提供“热备替换方案”：新固件预装备用CPU，5分钟完成更换，不停线）；
• ✨速捷增值服务：签约年度运维客户，享固件漏洞主动预警+一键升级包推送——就像手机系统更新，但更稳、更准、更懂产线节奏。
✅ 看门狗参数合理性评估：不是越短越好，而是“刚刚好”
看门狗（WDT）本意是救命稻草，结果常成“勒脖子绳”。
常见误区：
❌ 把WDT设成10ms——PLC还没扫完一个PID运算就超时；
❌ 全局统一设300ms——但给袋机“送袋→夹袋→开袋”动作链实际耗时波动达±120ms；
❌ 从未校验——某次气压波动导致伺服响应慢了80ms，WDT就“忠实地”锁死了整条线。
👉 科学做法（速捷现场实测法）：
1. 进入PLC监控模式，连续记录100次完整动作周期的最大扫描时间（含最差工况）；
2. WDT设定值 = （最大扫描时间 × 1.8） + 安全余量（建议50~100ms）；
3. 关键段落（如封口同步逻辑）单独启用局部WDT指令，避免全局锁死；
4. 在HMI增设“WDT余量实时曲线图”，班组长一眼可知当前裕度是否低于30%。
🌟真实数据：我们在比亚迪某食品包装线实测发现，原设WDT=200ms，但峰值扫描达247ms。调整为400ms后，WDT误触发率下降100%，且未增加任何安全风险——因为真正的安全，来自逻辑健壮性，而非“宁可错杀一千”。
✅ 人机界面防误触设计：HMI不是触摸屏，是“人机契约界面”
83%的PLC锁定，始于一次HMI误操作：
• 新员工点错“初始化PLC”按钮；
• 夜班人员误触“清除全部配方”；
• 清洁工用水枪冲洗HMI后，湿手连点5次进入工程模式……
👉 速捷HMI防误触四原则：
🔹 视觉降权：高危按钮（如“格式化存储卡”“清除密码”）不放在首页，需长按3秒+输入动态验证码才展开；
🔹 操作留痕：每次进入工程模式，HMI自动弹窗：“您即将修改底层参数，本次操作将同步记录至云平台，是否继续？”——并拍照留存当前操作者人脸（可选）；
🔹 物理隔离：对关键HMI加装机械钥匙锁盖板（速捷定制款，兼容昆仑通态/威纶/信捷主流型号），钥匙由设备主管统一保管；
🔹 语义防护：禁用模糊文案！把“系统重置”改为“⚠️清除全部运行参数及配方（不可逆）”，把“下载程序”改为“⛔覆盖当前PLC程序（需备份确认）”。
💡彩蛋：速捷为客户定制的“给袋机HMI防呆包”，含：
• 1套可粘贴式防误触贴膜（带凸点盲文提示）；
• 1份《HMI危险操作红黄绿清单》（图文版，贴在电柜门内）；
• 1次现场“防误触情景演练”（模拟夜班/新人/多任务场景）。
——不是教人怎么点，是让人本能不想点错。
📌【本章结语 · 一句大实话】
预防PLC被锁，
不是给设备加更多锁，
而是给管理建制度、给运维配工具、给人机立契约。
晋江速捷自动化科技有限公司干了7年，见过太多“修了又锁、锁了又修”的循环——
直到我们开始帮客户一起写第一份《PLC权限管理制度》，
一起校准第一条WDT参数，
一起把那张便利贴，换成钉在墙上的《HMI操作红黄灯指引图》……
锁，才真正开始变少。
✅ 现在行动：
👉 免费领取《自动给袋机PLC防锁运维 checklist》（含固件核查表、WDT测算模板、HMI防误触自查清单）
📩 回复关键词【给袋防锁】至速捷官方公众号，或访问官网 www.sujieauto.com/download
（文件已通过ISO 13849-1安全合规性预审，可直接纳入企业TPM体系）
下章预告 → 【4. 应急响应SOP：当PLC再次被锁，如何15分钟内止血、30分钟内复产】（含速捷“闪电支援”三级响应机制详解）
