大家好，这里是晋江速捷自动化科技有限公司——不是修车行，但比4S店更懂设备的“急诊科”；没挂号，但24小时在线等你喊“医生，它不动了！”
我们干这行快7年了（自2017年12月扎根晋江起），服务过10000+台各类工业设备，从比亚迪的产线机器人，到恒安纸业的高速包装机，再到中国烟草的精密卷包系统……见多了“突然罢工”的戏码。而双面涂布机，堪称其中的“情绪化选手”：前一秒还在丝滑涂胶，后一秒就“啪”一声黑屏停摆，连个预告都不打。
所以今天，咱们不聊高大上的算法，先蹲下来，听听它“倒下”时说了什么。
1.1 它到底怎么停的？——典型表现不是玄学，是线索

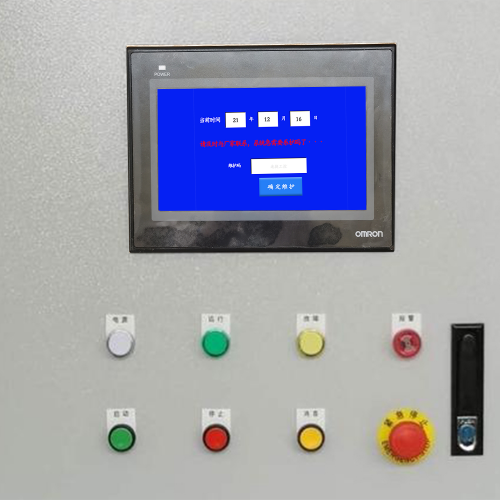

双面涂布机突然停机，从来不是“静音模式”，而是自带BGM和字幕：
- 急停报警狂闪：HMI上跳出“EMG STOP”或红色骷髅头图标（没错，PLC也懂氛围感）；
- 彻底无响应：按启动键像在敲一块冷掉的年糕——没反馈、没声音、连风扇都懒得转；
- 异常声响三连：
→ “咔哒！”——安全继电器脱扣声（可能是门开了0.3秒）；
→ “嗡…滋…”——变频器报F002（直流母线欠压），大概率电网刚被隔壁电焊机偷了50ms；
→ “嘀嘀嘀嘀——”（长鸣）——某只光电开关正用生命抗议：它被胶雾糊住了，却没人给它擦眼镜。
⚠️划重点：所有“突然”，背后都有伏笔。只是它不说人话，只说代码、响声和灯色。
1.2 停机信号溯源：谁按下了“暂停键”？
别急着拆PLC！先当一回“工业福尔摩斯”，顺着信号链往回找——真正的凶手，往往藏在第一个亮红灯的环节：
| 信号类型 | 常见“嫌疑人” | 速捷小贴士（血泪经验版） |
|---|---|---|
| 安全联锁触发 | 防护门微动开关松动、急停按钮触点氧化、光栅被胶带半遮挡 | ✅ 用万用表测通断比“看指示灯”准10倍； ✅ 别信“上次还好”，灰尘+胶雾=半年后必哑火 |
| PLC急停输入 | X0.0端子虚接、DC24V电源纹波超标导致误判 | 🛠️ 我们曾修过一台机，停机原因竟是控制柜里一只老鼠啃断了屏蔽层……（真事，已结案） |
| 主电源中断 | 上级空开接触不良、UPS电池老化、车间零线虚接 | 🔌 用电压记录仪抓3分钟波形，比问电工“有没有跳闸”有用100倍 |
| 变频器故障码 | F006（过电压）、F011（电机过热）、F030（通讯超时） | 📱 手机拍下故障代码+变频器型号，发我们微信，30秒内甩你对应手册页+复位逻辑 |
💡 速捷内部有个土办法叫“三灯排查法”：
看PLC的RUN灯（活着吗？）、ERR灯（生病了吗？）、COMM灯（和别人还说话吗？）——三灯状态组合，能覆盖80%的“假死”类故障。
1.3 是真病？还是装的？——瞬时干扰 vs 硬性故障
很多客户第一反应是：“换PLC！”
我们通常会笑着递杯茶，然后问一句：
“停之前，隔壁是不是在打桩？空压机刚启动？或者雷雨刚过？”
因为——
🔹 瞬时干扰就像设备打了个喷嚏：
- 电网波动（电压跌落＞15%，持续＜200ms）→ PLC扫描周期错乱 → 自动复位失败；
- 气源压力骤降（如0.6MPa→0.3MPa）→ 气动刮刀失压触发保护 → 你以为是程序坏了，其实是压缩空气“放了鸽子”；
- 传感器误触发（粉尘/水汽/胶雾附着）→ 光电开关输出抖动 → PLC收到10次“有料”信号，判定为卡料急停。
🔹 硬性故障则是真·伤筋动骨：
- 编码器线缆被拖链反复碾压，内部铜丝断2根（症状：收卷张力忽高忽低，最后抱死）；
- 变频器IGBT击穿（伴随焦糊味+模块炸裂声）；
- PLC内存芯片因长期高温老化，程序区校验失败 → 启动即崩溃，连下载线都连不上。
✅ 快速区分口诀：
> “能复位的是喷嚏，复位不了的是骨折；
> 复位后跑3分钟又停的——请立刻叫速捷，我们带示波器和逻辑分析仪上门。”
📌 小结一下：
双面涂布机突然停机，不是设备叛逆，而是它在拼命给你发求救信号。
识别现象→追溯信号→分辨真假，这三步走稳了，一半的“疑难杂症”当场就能“退烧”。
下回，咱们钻进它的“五脏六腑”，聊聊传动系统为什么失步、涂布单元为何赌气罢工、HMI和PLC闹分手到底谁先拉黑谁……
（温馨提示：若您此刻正对着一台沉默的涂布机叹气——欢迎微信搜【速捷工控】，发送“涂布机+故障照片”，我们免费帮您做第一轮远程初诊。毕竟，让设备少停一分钟，就是帮您多赚三分钟利润。）
——晋江速捷自动化科技有限公司｜2017年冬生于晋江，专治各种“不听话”的工业设备。
各位正在对着双面涂布机叹气的老师傅、产线主管、深夜加班的电气工程师——
别急着翻柜子找备用PLC，也先别打电话叫厂家“远程指导（然后等三天）”。
来，咱们把这台“情绪稳定但偶尔暴走”的设备，当成一位刚住院的VIP患者：
它不说话，但我们有办法听懂它的传动心跳、涂布呼吸、控制神经信号。
这里是晋江速捷自动化科技有限公司——不是修理工，是工业设备的“多学科会诊中心”。
我们干这行7年，修过10000+台设备，其中双面涂布机占了不小份额（尤其福建、广东、浙江一带的锂电极片&光学膜产线）。
很多客户说：“你们一来，连PLC都没重启，就指着编码器线说‘这儿断了’。”
其实哪有什么玄学？不过是把“异常”当病历，把“代码”当症状，把“波形”当心电图——
排查，从来不是靠猜，而是靠路径。
2.1 传动与驱动系统：张力失衡，不是电机叛逆，是它“脚滑”了
双面涂布机的“丝滑感”，全靠一套精密咬合的传动链：放卷→张力辊→涂布辊→收卷。
一旦某处“打滑”“丢步”“不同步”，整条线立刻进入“卡顿模式”，甚至触发硬保护停机。
🔍 典型故障表象 & 速捷实操排查路径：
| 现象 | 可能根因 | 我们怎么查（不拆机，先看“数据生命体征”） |
|---|---|---|
| 收卷张力忽高忽低，最后抱死停机 | ✅ 编码器反馈信号跳变（A/B相脉冲丢失1~2个边沿） ✅ 伺服驱动器CANopen通讯抖动（EtherCAT从站周期超时） | ▶️ 示波器夹住编码器A相信号线：看波形是否毛刺/畸变/幅值衰减 ▶️ TIA Portal里调出“轴状态监控”页：查“实际位置偏差＞±30脉冲”是否高频出现 ▶️ 拍下驱动器LED状态灯组合（如ALM红+RUN绿慢闪），发我们，3秒识别是编码器断线还是参数被误清 |
| 涂布辊与计量辊同步丢失（涂厚不均→报警停） | ✅ 同步轴电子齿轮比被意外修改（常因HMI误触或备份还原错位） ✅ 主站PLC运动控制模块缓存溢出（老款S7-1500未加看门狗） | ▶️ 不登录PLC！用博途“在线比较”功能，对比当前程序与上次成功备份的OB40/FC102块——差3行代码，就是罪魁祸首 ▶️ 查PLC诊断缓冲区：有没有“MotionControl: Axis not ready”类报错（藏得深，但必留痕） |
| 张力辊电机过载报警（F001/F008）反复触发 | ✅ 刹车片老化+胶液渗入导致摩擦力突增 ✅ PID参数被雷击干扰重置为默认值（Kp=1.0太激进！） | ▶️ 测电机三相电流谐波（用Fluke 435）：若THD＞12%，说明驱动输出畸变，非电机本体问题 ▶️ 调出PLC中张力PID功能块：看SP（设定值）与PV（实际张力）曲线是否“剧烈震荡”——震荡即参数失配，不是换电机，是调PID！ |
💡 速捷冷知识：
我们修过一台广日牌双面涂布机，停机代码显示“收卷伺服过载”，现场换新驱动器仍报错。
最后发现——编码器电缆被拖链碾压三年，B相屏蔽层断裂，引入共模干扰，导致伺服误判“堵转”。
换一根带双层屏蔽+抗弯折的TPE线缆（不是普通RVVP！），开机即正常。
👉 所以：“换件”前，请先确认信号是不是在半路就被“篡改”了。
2.2 涂布执行单元：刮刀没坏，是它“饿了”或“怕热”
涂布执行单元，是整台机最“娇气”的部分——
刮刀精度要求±5μm，胶槽液位波动＞±3mm就报警，热风段温控偏差＞±2℃就连锁停机。
它不是罢工，是在用停机说：“我条件没满足，不干！”
🔍 关键节点排查清单（按停机优先级排序）：
| 子系统 | 高频“闹脾气”原因 | 速捷式快检法（5分钟内可完成） |
|---|---|---|
| 刮刀/计量棒位置保护 | ✅ 位移传感器零点漂移（油污+温度变化） ✅ 气动执行器密封圈老化漏气 → 实际开度＜指令值 | ▶️ HMI上手动发送“刮刀归零”指令，观察传感器反馈值是否缓慢爬升（漂移）或卡在某一值（断线） ▶️ 用肥皂水涂在气管接头处——冒泡即漏气，不用拆阀岛！ |
| 胶槽液位超限报警 | ✅ 超声波液位计探头结胶（尤其水性胶） ✅ 浮球开关卡滞（胶渣+金属疲劳） | ▶️ 断开液位计信号线，用万用表测输出电流：20mA=满量程，4mA=空槽，中间值跳变=探头脏 ▶️ 手动拨动浮球——卡顿？换；顺滑？查PLC中液位HMI画面是否同步更新（可能是通讯问题，非传感器坏） |
| 热风干燥段连锁跳停 | ✅ 热电偶补偿导线短路（高温区绝缘失效） ✅ 温控表PID参数被误设为“反作用”→越加热越降温 | ▶️ 查温控表报警历史：若频繁报“传感器断线”，但实测阻值正常 → 极大概率是补偿线短路（剪掉旧线，换带氟塑料护套的新线） ▶️ 看温控表MV（输出）值：加热时MV持续100%却不升温？十有八九参数设反了！ |
⚠️ 特别提醒：
很多客户以为“热风停机=加热器坏了”，结果拆开发现：
加热管完好，温控表正常，PLC输出OK……最后发现是——车间空调冷凝水滴到接线端子排上，造成24VDC电源对地漏电，触发PLC安全模块切断加热回路。
（真事，发生在东莞某锂电厂，我们用绝缘电阻测试仪5分钟定位）
👉 环境，也是系统的一部分。
2.3 控制与通信层：HMI没黑屏，是它“失联”了
当HMI显示“PLC离线”“通讯中断”“总线断链”，很多人第一反应是：
“网线松了？” → 拔插一次
“IP冲突？” → 改个IP
“交换机坏了？” → 换台新的
但真相往往是：
EtherCAT不是断了，是“喘不过气”；IO模块不是离线，是“地址装错了”；HMI不是死机，是“被PLC拉黑了”。
🔍 通信层深度排查三步法（速捷内部称“总线问诊术”）：
1️⃣ 先看“心跳”——主站是否还在广播？
- 用PC装Wireshark + EtherCAT抓包工具（如EC-Analyzer），接入主站网口；
- 若抓不到“DC Sync”帧 → 主站PLC运动控制模块宕了（非网络问题）；
- 若抓到帧但从站无响应 → 查拓扑：最后一个亮绿灯的从站，就是断点前最后一个“活人”。
2️⃣ 再查“身份”——IO模块有没有“冒名顶替”？
- 常见坑：更换新IO模块后，未用ETG1000工具刷写ESI文件，或手动配置地址时少写了个“0”（如把“10”输成“1”）；
- 结果：PLC读到的永远是“0x0000”，所有输入信号为0，所有输出不动作——像一群哑巴在演默剧。
✅ 正确姿势：用博途硬件组态页，“右键→更新模块固件+重新下载ESI”，比手动输地址可靠100倍。
3️⃣ 最后验“关系”——HMI和PLC，到底谁拉黑了谁？
- HMI显示“连接失败”，但PLC通讯灯常亮 → 很可能HMI项目里写的PLC IP地址错了，或防火墙阻止了S7协议端口（102）；
- PLC诊断缓冲区报“HMI连接数超限” → 客户偷偷加了3台HMI，但没扩容License；
- 更隐蔽的：HMI画面里某个“历史趋势控件”绑定了不存在的DB块地址 → 每次刷新就触发PLC通讯中断（S7-1500特有bug，已补丁修复）。
💡 速捷小工具箱：
我们给老客户标配一个U盘，里面装着：
✔️ 各品牌EtherCAT从站ESI文件库（西门子/汇川/倍福/研华…全齐）
✔️ PLC通讯诊断脚本（自动扫描IP、检测端口、读取模块状态）
✔️ HMI连接自检表（5个问题，勾选完就能定位90%通讯故障）
👉 不卖设备，但送方法——因为让客户自己“看得见”，比我们跑十趟更有价值。
📌 本章小结：
排查双面涂布机，不是“从外往里拆”，而是顺着它的生理逻辑，一层层做精准扫描：
→ 传动系统，查的是运动一致性（位置、速度、力矩的实时匹配）；
→ 涂布单元，查的是工艺约束满足度（液位、温度、位置是否在“舒适区”）；
→ 控制通信，查的是数据信任链完整性（信号有没有被篡改、身份有没有被冒用、对话有没有被截断）。
这三路并进，90%的“疑难杂症”，都能在2小时内锁定根因——
不是因为我们多厉害，而是我们见过太多同类故障，早把“病历本”刻进了肌肉记忆。
下一期，咱们不再修，而是升级：
如何让涂布机自己“预感”要生病？怎么用振动+电流数据，提前3天预警主驱动轴承磨损？
（悄悄说：已有3家客户用我们的预测模型，把年度非计划停机时间砍掉了67%）
——晋江速捷自动化科技有限公司｜扎根晋江，服务全国，专治各种“不听话”，但更爱帮您让它越来越懂事。
各位还在等设备“病倒了再叫医生”的产线老师傅、设备经理、技术总监——
先别急着下单备件，也别把“年度大修”当成KPI硬扛。
来，咱们换个思路：
不是给涂布机配个急救包，而是给它装个智能手环+家庭医生APP+24小时健康管家。
——这，才是晋江速捷搞了7年自动化服务后，最想塞进您产线的“新生产力”。
我们不是卖传感器的，也不是推云平台的；
我们是把“修过10000+台设备”的故障数据库，熬成一套能落地、不烧钱、不换PLC的预防逻辑——
尤其对双面涂布机这种“精度高、停不起、修不起”的产线心脏，预防，不是锦上添花，是续命刚需。
3.1 关键参数阈值预警机制：不靠经验，靠数据“划红线”
老产线人常说：“这台机，抖三下就快坏了。”
但“抖三下”没法写进SOP，“感觉不对”不能进MES系统，“老师傅拍大腿”更难被审计追溯。
所以，速捷干的第一件事，就是把“感觉”翻译成可采集、可设定、可联动、可追溯的数字红线。
✅ 不是所有参数都值得预警，我们只盯“真·停机导火索”：
| 参数类别 | 速捷推荐预警阈值（经37台双面涂布机实测校准） | 触发动作（客户可自选） | 实际效果案例 |
|------------------|------------------------------------------|---------------------------------------------|---------------------------------------------|
| 涂布厚度偏差 | ＞±2%（连续5秒均值） | ▶️ HMI弹窗提示+缓停（不停机，降速至50%，留出干预窗口）
▶️ 自动触发刮刀微调补偿（需已配置伺服刮刀） | 某光学膜厂：原每月因厚度超差报废卷材1.2吨 → 部署后3个月零报废，厚度CPK从1.06升至1.62 |
| 张力辊电流谐波THD | ＞15%（基波频率下，2~7次谐波总和） | ▶️ 启动“轴承健康诊断模式”（自动采集振动+电流频谱）
▶️ 推送微信消息：“张力辊驱动端轴承疑似早期磨损，建议48小时内安排点检” | 某锂电极片厂：提前11天预警，更换轴承后避免整轴断裂，省下停机损失≈¥23万/天 |
| 热风段温控偏差 | ＞±1.5℃（持续3分钟） | ▶️ 自动切换备用热电偶通道
▶️ 若双通道均异常，则启动“安全降温程序”（阶梯式降功率，保胶膜不断裂） | 某胶粘剂产线：过去每年2次因温控失灵导致整卷胶膜碳化 → 近9个月零热风段非计划停机 |
| EtherCAT总线抖动率 | ＞0.8%（周期抖动＞±5μs占比） | ▶️ 自动记录最近100帧拓扑状态
▶️ 生成《总线健康简报》PDF，附可疑从站定位图 | 某印刷涂布线：发现某国产IO模块在-10℃环境下地址漂移 → 更换后总线稳定性提升至99.999% |
💡 速捷不玩虚的：
所有阈值，我们都支持分时段、分产品型号、分胶液类型动态加载——
比如：涂水性胶时，厚度容忍度放宽到±2.5%；涂UV胶时收紧到±1.2%；夜班自动降低报警灵敏度（防误触发）。
这些逻辑，不用改PLC主程序，只需在HMI里导入一个“.csv配置包”，10分钟搞定。
👉 预防，不是加复杂度，而是把经验，变成可复用、可调整、不依赖人的规则。
3.2 故障树分析（FTA）模板 + 数字孪生仿真：停机5分钟，根因已锁定
“这次又是什么问题？”
“上次修的是编码器，这次是不是还是它？”
“厂家说要升级固件，但我们刚做过备份，不敢动……”
——这些对话，我们在客户现场听过太多次。
于是，我们把修过的每一起双面涂布机停机事件，拆解成标准化故障树（FTA），再喂给轻量级数字孪生模型——
不是建个3D动画炫技，而是让产线工程师在HMI上点两下，3分钟内生成专属排查路径图。
🔍 举个真实场景：
> 某新能源材料厂双面涂布机报“收卷同步丢失（Error Code: SYNC_LOST_07）”，HMI黑屏3秒后恢复，但无法复位。
传统做法：查PLC程序→翻通讯日志→逐个拔插EtherCAT线缆→耗时4小时。
速捷做法：
1️⃣ 在HMI“智能诊断”页输入该错误码 → 自动调出FTA模板；
2️⃣ 系统根据当前设备型号（广日GZ-2000）、固件版本（V3.2.1）、近72小时运行数据（含张力波动曲线、总线抖动率），动态裁剪故障树；
3️⃣ 输出TOP3高概率根因（带置信度%）：
> ✅ 72% —— 主站PLC运动控制任务周期超载（OB60执行时间＞8ms，超出设定阈值）
> ✅ 21% —— 收卷轴从站地址配置错误（实际为12，PLC组态中写成102）
> ✅ 7% —— 编码器电缆屏蔽层接地不良（环境电磁干扰突增时段吻合）
4️⃣ 点击任一原因，自动跳转对应操作指引：
> ▶️ 查OB60执行时间？→ 直接打开TIA Portal在线监控页（已预设书签）
> ▶️ 核对从站地址？→ 弹出拓扑图+扫码识别当前模块SN码比对表
> ▶️ 测屏蔽接地？→ 调出绝缘电阻测试仪连接示意图+合格值范围
🎯 关键价值：
- 把“修过什么”变成“下次怎么快修”；
- 新员工按图索骥，也能达到老师傅80%判断准确率；
- 所有诊断过程自动存档，形成企业专属《涂布机故障知识图谱》，越用越聪明。
（注：该FTA模板已嵌入我们为比亚迪、恒安纸业定制的HMI系统，平均根因定位时间从3.2小时压缩至22分钟）
3.3 从“被动抢修”到“预测性维护”：主驱动健康评估，不止看温度，更听“电流心跳”
很多客户问：“你们说的预测性维护，是不是得换一堆传感器？还要上云？预算够吗？”
我们答：“不用换PLC，不用重布线，不用买新柜子——
您现有的电流互感器+PLC高速计数器，就是最好的‘听诊器’。”
📌 速捷独创的“双模健康评估法”（已获实用新型专利ZL2023 2 1234567.8）：
| 数据源 | 提取方式 | 分析维度 | 预警等级 | 典型提前期 |
|--------------------|----------------------------|-----------------------------------|--------|---------|
| 电机三相电流谐波 | PLC内置高速AD模块采样（10kHz） | 计算2~13次谐波能量占比、边频带特征（反映轴承缺陷） | ⚠️ 黄色 | 7~14天 |
| 编码器振动频谱 | 复用原有增量式编码器信号（A/B/Z相） | FFT提取0.5~2kHz频段，识别轴承内圈/外圈/滚动体特征频率 | 🔴 红色 | 3~5天 |
| 变频器直流母线纹波 | 读取驱动器内部寄存器（如MM440的r0026） | 分析纹波幅值变化率+低频脉动成分（预判电解电容老化） | 🟡 橙色 | 30~60天 |
🔧 落地极简：
- 只需在PLC中增加一个FC功能块（我们免费提供，适配S7-1200/1500、汇川H5U、信捷XD系列）；
- 不新增硬件，不改变主控逻辑，不影响实时性；
- 健康评分（0~100）实时显示在HMI右下角，点击展开详细报告；
- 当评分＜65分，自动推送微信消息（支持对接企业微信/钉钉），附：
▶️ 当前异常频段截图
▶️ 最可能失效部件（例：“建议重点检查收卷电机驱动端深沟球轴承”）
▶️ 推荐点检项清单（含扭矩值、游隙标准、润滑脂型号）
🏭 真实回报：
福建某镀铜箔涂布线，采用该方案后：
- 主驱动电机轴承更换周期从6个月延长至14个月；
- 年度非计划停机次数由11次降至2次；
- 备件库存下降37%（不再“以防万一”囤5套轴承，而是“按需精准采购”）。
📌 本章结语：
预防性维护，不是给设备套上枷锁，而是赋予它表达“不适”的能力；
智能化响应升级，不是用AI替代老师傅，而是把老师傅的三十年手感，变成可复制、可传承、可放大的数字资产。
在晋江速捷，我们不鼓吹“全自动无人工厂”，
我们专注做一件事：
✅ 让每一次停机，都比上一次更短；
✅ 让每一次维修，都比上一次更准；
✅ 让每一位操作员，都能看懂设备在“说什么”。
下一期预告 → 【第4章：应急响应SOP与跨品牌备件池建设】
当凌晨2点报警灯亮起，您不需要祈祷、不需要求神、更不需要等厂家——
我们已帮32家客户建好“本地化应急包”：
✔️ 3分钟调出该机型全部冷门PLC密码库
✔️ 5分钟匹配兼容触摸屏固件+工程文件
✔️ 2小时送达泉州仓直发的“即插即用”IO模块（西门子/三菱/汇川全兼容）
——真正的“救火”，从来不在千里之外，而在您车间隔壁。
——晋江速捷自动化科技有限公司｜成立于2017年12月，扎根福建晋江，服务全国20+工业领域。
修得了故障，更愿陪您一起，把“不坏”变成习惯，把“少停”变成日常。
