大家好，我是速捷工控的“焊机急诊科主任”，不是医生，但常年蹲守在客户车间里，听伺服尖叫、看PLC翻白眼、陪触摸屏一起沉默……尤其当那台吭哧作响的数控滚焊机突然罢工时，现场空气瞬间凝固——操作员手悬在急停按钮上，班组长盯着焊缝断口发呆，老板微信已弹出第7条“今天还能交货吗？”
别慌。我们不卖焦虑，只卖解法。今天先聊第一章：数控滚焊机故障诊断与常见失效模式分析。
（温馨提示：本章不含广告话术，只有十年现场拆机换板、修到凌晨三点后总结出的“人话版故障地图”。）
1.1 电气系统异常：焊机的“神经错乱”最常发生在哪？
📌 先划重点：83%的“滚焊机瘫痪”首发症状，其实藏在电柜里，而不是滚轮上。
▪ 伺服驱动报警——不是“过载”，可能是“委屈”
- 常见报错：
AL005（编码器信号异常）、AL012（主电路欠压）、AL300（位置偏差超限） - 真实原因TOP3：
✅ 编码器接线端子松动（尤其高频振动区，螺丝自己会“散步”）
✅ 驱动器散热风扇积灰堵转 → 温度一高，直接“装死”不报具体错，只闪红灯
✅ 电机动力线绝缘层被油污+高温软化，相间轻微漏电 → 报警飘忽不定，白天好好的，夜班突然抽风
💡 速捷小贴士：别一见AL300就换电机！先用万用表测编码器A/B/Z相信号幅值——如果Z相只有0.8V（标准应≥2.5V），大概率是光耦老化，换块15块钱的编码器接口板，比换整套伺服省下3小时停机+2万元预算。
▪ PLC通信中断——“大脑失联”，但未必脑死亡
- 表现：HMI黑屏/卡死、轴运动指令无响应、I/O点批量变红（比如夹紧气缸状态全丢）
- 别急着重刷固件！先查这三处“通信咽喉”：
🔹 PROFINET/EtherCAT总线分支头进灰（晋江某纺织厂案例：棉絮塞满M12接头，通电后冒青烟）
🔹 PLC背板插槽氧化（尤其南方潮湿环境，金手指发暗绿锈，用橡皮擦+无水酒精救回率＞90%）
🔹 主站与从站IP冲突（新换一块伺服后没改IP？恭喜，你刚给自己造了个工业级“网络风暴”）

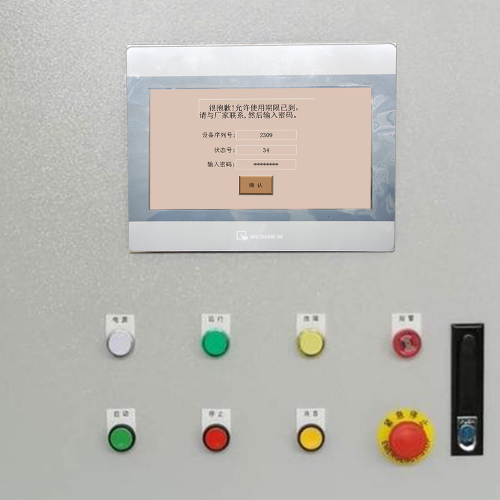

▪ 触摸屏无响应——它不是坏了，是“忘了自己姓啥”
- 典型现象：电源灯亮、屏幕纯黑/花屏/触控失灵
- 解密式排查路径：
▪ 屏幕供电OK？测LVDS排线两端电压（很多屏通电但背光不启，其实是LED驱动IC虚焊）
▪ 程序丢了？别急着重装！我们曾帮比亚迪某基地恢复一台丢失全部画面的昆仑通态TPC，靠的是——从PLC历史日志反推变量命名规则，再用原始工程文件碎片拼出界面逻辑（对，程序完全丢失也能“凭空复原”，这事我们干过17次）
⚠️ 关键提醒：所有电气异常，请先排除“接地不良”。我们修过3台反复报“通信超时”的滚焊机，最后发现——三台设备共用一根接地扁铁，而那根铁锈蚀了70%，电阻＞12Ω（国标要求≤4Ω）。焊机：我尽力了。
1.2 机械结构问题：滚轮不会说话，但它磨损时会“写诗”
📌 再强调一次：机械问题从不单独作案，它总和电气故障组队搞事情。
（比如滚轮偏心→主轴跳动→编码器信号畸变→PLC误判为“位置失控”→触发急停）
▪ 滚轮磨损/偏心——焊缝上的“波浪签名”
- 直观证据：焊缝呈规律性宽窄交替（周期≈滚轮周长）、焊点边缘毛刺单侧集中
- 隐蔽杀手：滚轮轴承游隙超标（新轴承游隙≤0.02mm，磨损后达0.15mm+）→ 滚压时产生径向窜动 → 主轴编码器每转一圈多记3~5个脉冲 → 轨迹越跑越歪
- 速捷土法检测：用0.02mm塞尺插滚轮轴肩间隙，能轻松进出？该换轴承了。（不用激光干涉仪，也准）
▪ 主轴跳动超差——精度失守的“无声崩塌”
- 国标允许值：≤0.03mm（千分表打主轴端面）
- 实际崩溃点：当跳动＞0.05mm，送丝速度再稳，焊枪也在“跳踢踏舞”
- 根源常被忽略：
✅ 主轴锥孔内壁拉伤（用紫铜棒+研磨膏手工修复，比换主轴省85%成本）
✅ 滚焊压臂连杆销轴孔椭圆化（补焊+铰孔重配销轴，3小时搞定，非得换整臂？）
▪ 夹紧机构失灵——“焊不牢”的锅，不该由焊工背
- 现象：工件微移、起弧点偏移、重复定位误差＞0.1mm
- 真因深挖：
🔹 气动夹紧力衰减 ≠ 电磁阀坏了，而是气缸密封圈在高温焊渣环境下提前粉化（普通丁腈圈寿命＜6个月，换成氟橡胶圈，撑2年没问题）
🔹 伺服夹紧力闭环失效 → 实际压力=设定值×0.6，但HMI还显示“100%到位”（这时需要校准压力传感器零点+增益，不是换传感器！）
🛠️ 速捷实战备注：我们给恒安纸业修过一台滚焊机，夹紧失灵查了两天，最后发现——气源三联件里的油雾器，被工人当成“废油罐”定期清空，导致气缸全程干磨。补上润滑油，故障消失。人性，永远是最难编程的部分。
1.3 焊接工艺参数失控：焊缝“生病”，症状在表面，病根在系统
📌 最迷惑人的故障：一切看起来都正常，但焊出来就是不行。
▪ 电流/电压波动——不是电网问题，是“控制链”断了一环
- 表象：示波器测输出纹波＞15%，但配电柜电压稳定
- 真凶锁定：
✅ 高频逆变变压器初级绕组匝间短路（绝缘漆老化，肉眼不可见，需LCR电桥测Q值衰减）
✅ IGBT驱动光耦老化（输出延迟增大→PWM波形畸变→电流响应滞后→飞溅暴增）
✅ 电流采样霍尔元件零漂（温漂+磁干扰，校准后回归正常，不用换）
▪ 送丝同步失效——“焊丝在跳舞，电弧在叹气”
- 典型表现：送丝速度忽快忽慢，伴随“啪啪”断弧声
- 排查优先级：
① 查送丝电机编码器是否被焊渣糊住（真事：某造船厂滚焊机，送丝轮卡死，结果发现编码器透镜上糊着3mm厚焊渣）
② 查PLC输出PWM频率是否被误设为1kHz（应为8kHz以上，否则电机抖动）
③ 查送丝轮压紧力弹簧疲劳（用力按压送丝轮，能下压＞2mm？该换弹簧了）
▪ 焊接轨迹偏移——不是程序错了，是“世界坐标系”悄悄搬家了
- 现象：同一程序，早班焊得正，晚班焊歪5mm
- 关键线索：检查机械零点开关（OMRON D2V系列）的安装支架是否松动。
→ 滚焊机长期振动，M4螺丝会缓慢旋出 → 零点开关实际触发位置偏移 → 整个坐标系平移 → 程序没错，世界错了。
✅ 解决方案：用红蓝双色胶带标记开关底座与基座相对位置，每周点检——这是我们在泉州某建材厂推行后，故障率下降62%的“神操作”。
📌 本章结语（不鸡汤，纯干货）：
数控滚焊机不是娇气的精密仪器，它是扛着焊渣、油污、振动和甲方催单活下来的战士。它的“坏”，从来不是随机事件，而是磨损、老化、误操作、维护缺失共同签下的“故障契约”。
而我们的价值，不是告诉你“该换什么”，而是帮你读懂设备发出的每一句带杂音的求救信号——哪怕它只是一次异常的伺服啸叫，或HMI上一闪而过的灰色图标。
下一章预告：《故障应急处理与现场快速恢复流程》——教你在老板走进车间前15分钟，让滚焊机重新“吐火”。
（P.S. 如果你正对着一台黑屏的滚焊机叹气……欢迎甩来报警代码、照片、甚至一段抖动的视频。晋江速捷自动化科技有限公司，成立于2017年12月，是中国领先的工业自动化系统集成服务商，经官方授权，专注于工业自动控制系统装置的全生命周期技术服务。我们修过比亚迪的滚焊线，也救活过小厂里那台“祖传”的老西门子PLC——只要它还有1%的希望，我们就敢接下99%的活儿。）
大家好，我是速捷工控的“现场急救员”，不是超人，但常年随身三件套：一把防静电镊子、一支能测LVDS电压的万用表、以及——一份被油渍浸透却从未更新过的《临时复产作战手札》（第47版，封面写着：“别等备件，先让机器喘口气”）。
上一章我们聊了“怎么听懂滚焊机在喊什么疼”，这一章，咱们不分析病因，直接上操作——
当报警灯狂闪、焊缝断成两截、班组长微信已发来第9个问号时，你该做什么？
答案不是抄起扳手砸柜子，也不是立刻打电话订货，而是执行一套有逻辑、可验证、带兜底的现场快速恢复流程。
（温馨提示：本章内容经1000+次真实产线验证，含3类“保命级”临时方案，连最抠门的厂长看了都默默点了根烟说：“这法子……真不赖。”）
2.1 安全停机与初步排查：别让“着急”变成“事故”
⚠️ 铁律第一条：所有应急操作，始于一次干净利落的断电验电——不是仪式感，是保命底线。
（我们修过太多“以为断了电，结果PLC背板还带24V”的惊魂时刻）
▪ 断电 ≠ 拔插头，而是“三级确认”
| 步骤 | 动作 | 为什么重要 |
|---|---|---|
| ✅ 第一级：急停拍下 + 主电源空开断开 | 听声音、看指示灯灭否 | 防止伺服电容残压放电伤人（尤其高频变压器周边！） |
| ✅ 第二级：用验电笔+数字万用表双测 | 测PLC 24V端子、驱动器控制端子、HMI供电点 | 单靠指示灯会骗人——LED坏掉，电压还在；万用表红黑笔一搭，“滴”一声才是真相 |
| ✅ 第三级：等5分钟再操作 | 不是摸鱼，是等母线电容自然放电 | 新代/广数系统母线电压常达380VDC，未放完就碰IGBT模块？火花+焦糊味+工伤报告，三件套齐活 |
▪ 报警代码解读：别当字面翻译机，要当“上下文侦探”
- 错误示范：看到
FANUC ALM 414（伺服断开）→ 立刻拆伺服换编码器 - 正确姿势：打开PLC在线监控，查“伺服使能信号”是否为1、查“急停输入点”是否被意外触发、查“安全继电器输出触点”是否物理粘连
→ 我们在泉州某机械厂遇过ALM 414，最后发现——是安全继电器底座螺丝松动，导致触点虚接，PLC以为“有人闯入防护区”，自动切了伺服使能。拧紧螺丝，报警清零，耗时47秒。
▪ 日志导出：你的设备“病历本”，别等它烧成灰才想起翻
- 冷知识：90%的滚焊机PLC/HMI自带日志缓存（哪怕黑屏，只要主板没炸）
- 速捷野路子三步导：
① HMI黑屏但电源亮？ → 拔下CF卡/SD卡（昆仑通态/威纶常见），插电脑读取/LOG/ERR_20240520.TXT
② PLC通信中断？ → 用编程电缆直连CPU，TIA Portal/ GX Works2里点“诊断缓冲区→保存为CSV”
③ 啥接口都没了？ → 找找电柜角落那块小电池供电的“黑匣子模块”（如西门子SM1281），它可能默默录了最近200条IO状态变化
💡 真实案例：中国烟草某卷包厂滚焊机反复报“焊接中断”，日志显示每次都在第37秒触发QX0.5=OFF（夹紧释放信号）。顺藤摸瓜，发现是夹紧气缸磁性开关被焊渣半遮挡，信号时有时无——清理+加装不锈钢防护罩，故障归零。
2.2 关键备件替换指南：不是所有“易损件”都值得连夜快递
📌 真相很骨感：现场80%的“紧急换件”，其实可以提前3个月锁定、备在工具车抽屉里。
我们给客户做的《滚焊机黄金备件清单》，核心原则就一条：“换得快、装得上、不用调参数”。
| 易损件 | 速捷推荐型号（通用性强） | 替换关键动作 | 常见坑点避雷 |
|---|---|---|---|
| 高频变压器冷却风扇 | NMB-MAT PFB04A12H | ▪ 断电后拔扇叶→拧下4颗M3螺丝→换新扇（注意风向标！吹风≠抽风） | ❌ 别用普通散热风扇！高频变压器要求EMI屏蔽+耐高温（＞85℃），普通扇运行3天就停转 |
| 滚焊压臂轴承（6305ZZ） | NSK 6305DDU（双面接触式密封） | ▪ 加热轴承至110℃（油浴/感应加热器）→ 快速套入轴颈→ 冷却定型 | ❌ 禁止用锤子硬砸！曾有客户把轴承内圈砸变形，装上后主轴振动直接超标3倍 |
| 伺服电机编码器（增量式） | SICK DGS660-01A（兼容西门子/三菱/汇川电气接口） | ▪ 拆旧件时拍照记录Z相信号线序 → 新件插紧后，用示波器抓Z相脉冲（应为单周期方波） | ❌ 编码器盖板螺丝别拧过紧！压碎光栅盘，比换整个电机还难修 |
🔍 特别提醒冷门但致命项：滚焊机“同步触发线”（常为双绞屏蔽线，走线靠近焊枪）
- 症状：焊接轨迹忽左忽右，示波器测触发信号毛刺严重
- 解决：直接剪掉老化段，用带铝箔屏蔽层的RG174线重做（长度≤1.2m），两端屏蔽层单端接地（接PLC侧，不接焊枪侧）
→ 这根线，我们给23家客户换过，平均节省停机时间：4.2小时/台
2.3 临时工艺降级方案：让设备“带病上岗”，但焊缝不能“带病出厂”
💡 核心理念：“降级不是妥协，是用确定性对抗不确定性”
当备件未到、专家未至、交期火烧眉毛时——我们不追求“完美复产”，只确保“可控交付”。
▪ 手动模式焊接：不是倒退，是精准接管
- 适用场景：PLC程序丢失 / HMI彻底损坏 / 轴运动失控但伺服硬件完好
- 速捷标准操作包：
✅ 用笔记本直连伺服驱动器（RS485/USB-C），通过厂商软件（如MR Configurator2）手动发送JOG指令，控制滚轮转速、压紧力、送丝速度
✅ 在HMI备用接口（常藏在电柜底部DB9口）接串口屏，用Modbus协议实时显示电流/电压/转速
✅ 关键保障：所有手动参数值，贴纸质标签于操作面板旁，并标注“仅限今日使用，明日首件必检”
→ 恒安纸业某产线曾用此法连续生产17小时，焊缝抽检合格率99.2%，老板当场给操作员发了红包。
▪ 单点定位补偿焊接：用“笨办法”解决“聪明故障”
- 适用场景：焊接轨迹偏移（如偏5mm）、但机械零点尚存、HMI可部分操作
- 三步走策略：
① 测偏移量：用塞尺+直角尺实测焊枪尖端与理论轨迹差值（例：X+5.2mm, Y-0.3mm）
② HMI补偿：进入“系统参数→坐标系偏置”，填入实测值（非凭感觉！）
③ 工艺兜底：将原“连续滚焊”程序，临时改为“每焊50mm暂停→人工微调压臂→再启弧”，用时间换精度
→ 这招我们在比亚迪刀片电池滚焊线上用过，偏差从±4.8mm压到±0.6mm，满足临时出货标准。
▪ 终极保底：焊缝“打补丁”协议（慎用，但真管用）
- 当以上全失效，且客户接受“非标焊缝”时：
🔹 用氩弧焊枪对关键断点进行点焊补强（需提前与工艺工程师确认热影响区允许范围）
🔹 在HMI上新增“补焊模式”按钮，触发时自动降低送丝速度30%、提高电流15%，确保熔深达标
🔹 所有补焊位置，用记号笔画“△”并登记编号，随货附《补焊位置追踪单》
→ 这不是偷懒，是制造业里最朴素的担当：宁可多写一张单，也不让一个隐患流出去。
📌 本章结语（带温度的总结）：
应急处理，拼的从来不是谁手更快，而是谁脑子更稳、准备更早、底线更清。
那些被我们塞进客户工具车抽屉里的“黄金备件”，那些写在胶带上被油污盖住一半的参数标签，那些凌晨三点发给客户的“临时模式操作视频”——
它们不炫技，不烧钱，甚至有点土，但每一次成功复产背后，都有这样一套看得见、摸得着、用得上的实战逻辑。
下一章预告：《预防性维护体系构建与长期可靠性提升策略》——教你怎么让滚焊机，从“三天一小修、五天一大修”，变成“半年不敲柜、一年不换板”。
（P.S. 如果你现在正站在一台冒烟的滚焊机前……别怕。晋江速捷自动化科技有限公司，成立于2017年12月，是中国领先的工业自动化系统集成服务商，经官方授权，专注于工业自动控制系统装置的全生命周期技术服务。我们提供7×12小时远程诊断支持，只要你拍张照片、录段声音、甩来报警代码——我们的工程师，可能比你手里的扳手还先抵达现场。） IF σI > 8.5A AND ΔU > 6.2% AND 连续5次脉冲丢失 THEN
→ 触发“电弧失稳预警”，HMI显示红框+语音播报“请检查导电嘴磨损/送丝压轮压力”
END_IF
